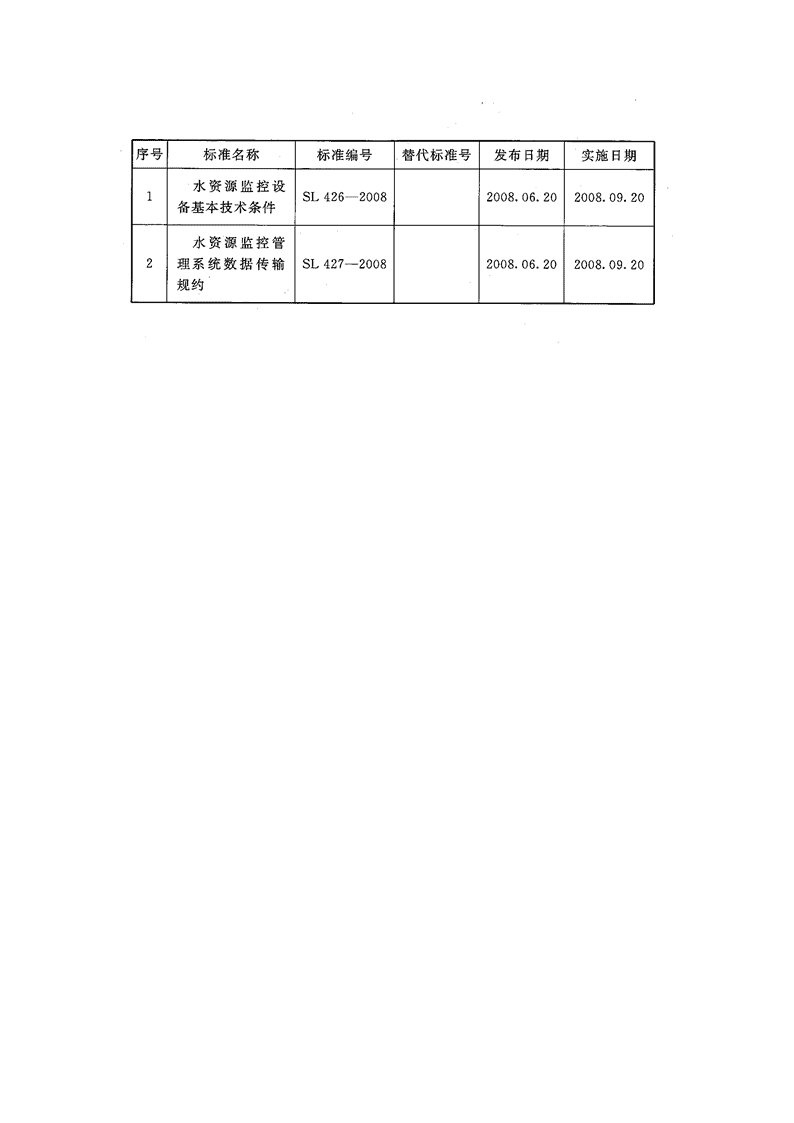

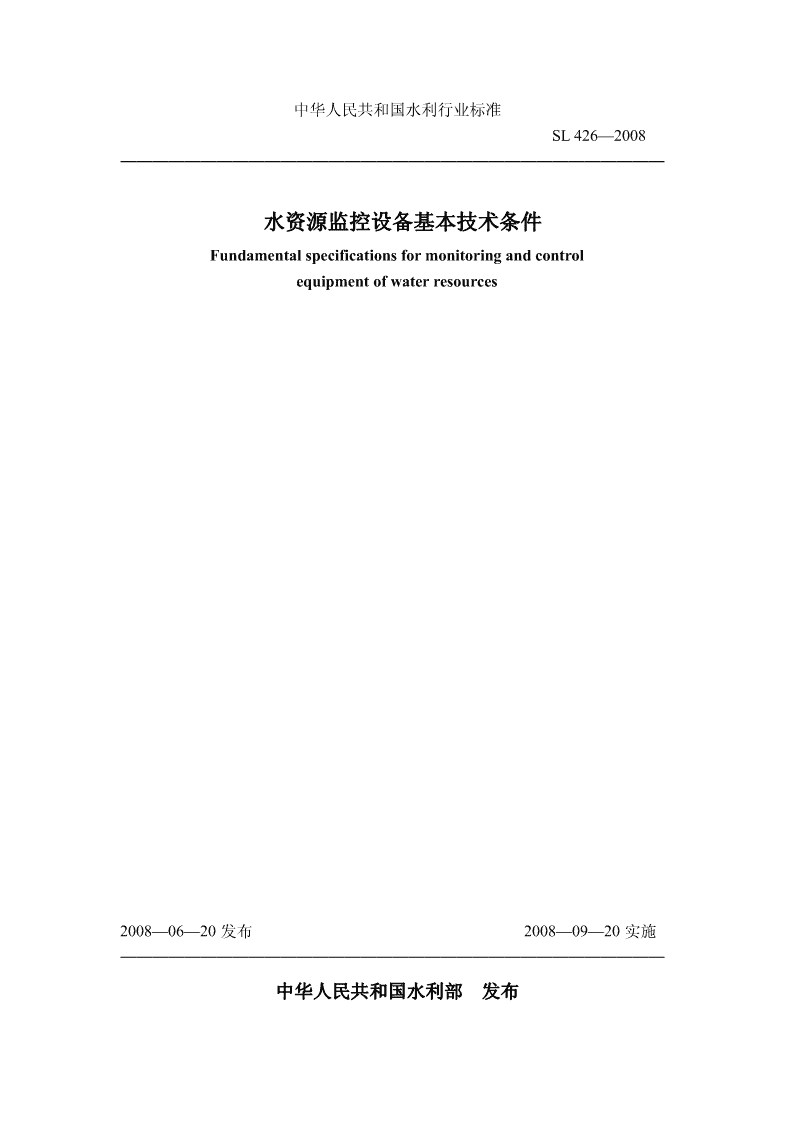

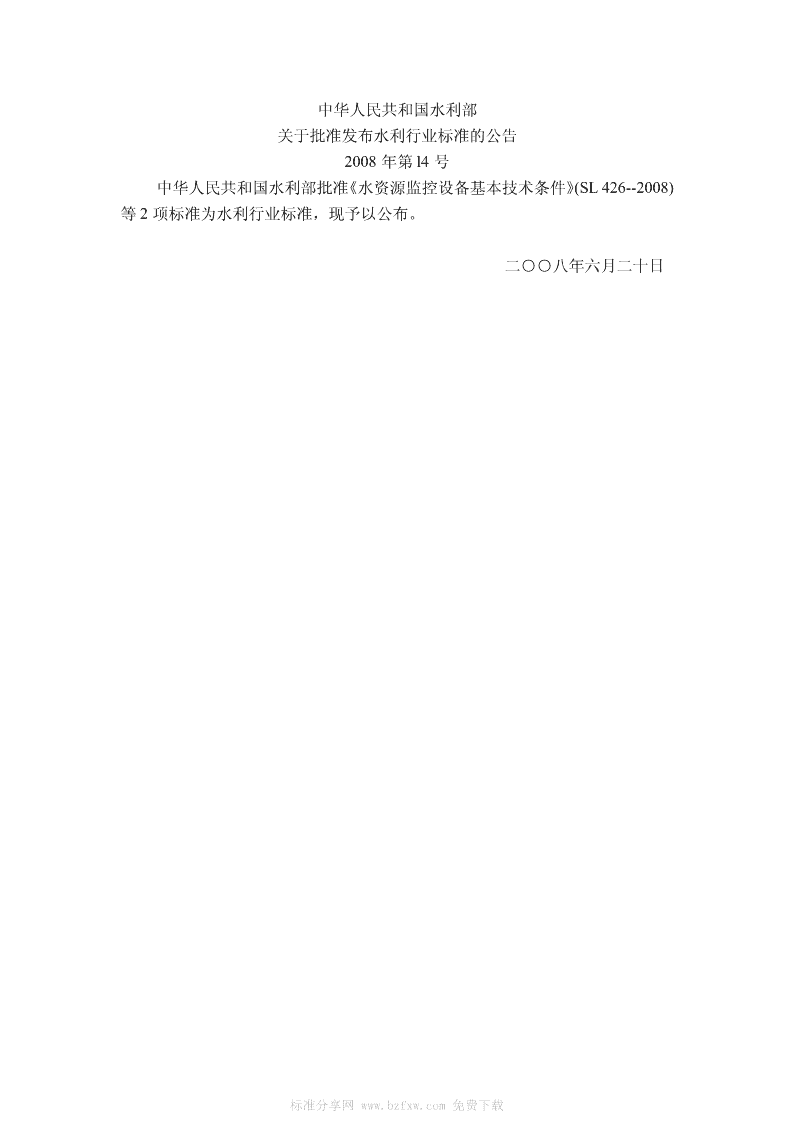

'中华人民共和国水利行业标准SL426—2008──────────────────────────────────水资源监控设备基本技术条件Fundamentalspecificationsformonitoringandcontrolequipmentofwaterresources2008—06—20发布2008—09—20实施──────────────────────────────────中华人民共和国水利部发布 中华人民共和国水利部关于批准发布水利行业标准的公告2008年第l4号中华人民共和国水利部批准《水资源监控设备基本技术条件》(SL426--2008)等2项标准为水利行业标准，现予以公布。二○○八年六月二十日标准分享网www.bzfxw.com免费下载 www.bzfxw.com 前言根据水利部水利行业标准制定计划，按照《水利技术标准编写规定》(SLl～2002)的要求，编制本标准。本标准共5章20节99条，主要技术内容包括：——水资源监控设备的范围和分类；——水资源监控设备的技术要求；——水资源监控设备的试验方法。本标准批准部门：中华人民共和国水利部本标准主持机构：水利部水资源管理司本标准解释单位：水利部水资源管理司本标准主编单位：水利部南京水利水文自动化研究所本标准参编单位：水利部水文水资源监控工程技术研究中心水利部水文仪器及岩土工程仪器质量监督检验测试中心本标准出版、发行单位：中国水利水电出版社本标准主要起草人：姚永熙唐跃平石玉波徐莹陈莹陈敏刘红亮张字本标准审查会议技术负责人：www.bzfxw.com刘宁本标准体例格式审查人：曹阳标准分享网www.bzfxw.com免费下载 目次1总则.............................................................................................................................12术语.............................................................................................................................33水资源监控设备的范围和分类.........................................................................................43．1范围...............................................................................................................43．2分类...............................................................................................................44水资源监控设备的技术要求.............................................................................................54．1一般技术要求.......................................................................................................54．2明渠流量计...........................................................................................................64．3管道流量计...........................................................................................................94．4水质监测设备.....................................................................................................144．5地下水监测传感器.............................................................................................154．6在线存储记录设备.............................................................................................164．7移动监测设备.....................................................................................................174．8数据采集传输设备.............................................................................................174．9水资源工程监控监测设备.................................................................................195水资源监控设备的试验方法...........................................................................................215．1一般规定.............................................................................................................215．2明渠流量计的流量测量准确度试验.................................................................225．3管道流量计的流量测量准确度试验.................................................................225．4水质参数测量准确性的试验.............................................................................235．www.bzfxw.com5地下水监测传感器的试验.................................................................................235．6在线存储记录设备的试验.................................................................................245．7移动监测设备的试验.........................................................................................245．8数据采集传输设备的试验.................................................................................245．9水资源工程控制设备的试验.............................................................................24标准用词说明.........................................................................................................................26 1总则1．0．1为统一水资源管理系统对应用的各种水量测量设备、水质监测设备、水资源信息传输设备、水资源工程监控设备的性能、技术要求，提出对其技术性能的测试要求，规范水资源管理系统的设计、建设，制定本标准。1．0．2本标准适用于各级水资源管理系统中地表水供水渠道(管道)、地下水开采井、行政边界控制断面、入河(湖)排污口，以及河流、水库、湖泊等水源地的水量、水质、水位监测记录与传输控制设备。本标准还适用于水资源移动监测设备。1．0．3由于应用环境和要求的不同，按本标准规定的性能技术要求选用的水资源监控设备，还应在实际应用中经过一定的比测试验，并得到相应的批准后方能投入应用。1．0．4本标准的引用标准主要有：《冷水水表规范》(GB／T778．1)《冷水水表试验方法和试验设备》(GB／T778．3)《外壳防护等级(IP代码)》(GB4208)《设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案》www.bzfxw.com(GB／T5080．7)《水质词汇第一部分和第二部分》(GB6816)《流量控制阀试验方法》(GB／T8104)《水质浊度的测定》(GB／Tl3200)《交流电量转换为模拟量或数字信号的电测量变送器》(GB／T13850)《压力传感器性能试验方法》(GB／Tl5478)《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》(GB／Tl7626．3)《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》(GB／Tl7626．4)《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》(GB／Tl7626．5)《水文仪器显示与记录》(GB／Tl9704─2005)《水文仪器信号与接口》(GB／Tl9705─2005)《建筑物防雷设计规范》(GB50057)《水文基本术语和符号标准》(GB／T50095)《河流流量测验规范》(GB50179)《水工建筑物测流规范》(SL20)《堰槽测流规范》(SL24)1标准分享网www.bzfxw.com免费下载 《水文自动测报系统技术规范》(SL61—2003)《地下水监测规范》(SLl83—2005)《水质采样技术规程》(SLl87)《水环境监测规范》(SL219)《水位计通用技术条件》(SL／T243)《声学多普勒流量测验规范》(SL337—2006)·《水资源监控管理系统数据传输规约》(SL426─2008)《超声多普勒流量计》(CJ／Tl22)《IC卡冷水水表》(CJ／Tl332007)《电子远传水表》(CJ／T224─2006)《给排水用超声流量计(传播速度差法)》(CJ／T3063)《地表水和污水监测技术规范》(HJ／T91—2002)《水污染源在线监测系统安装技术规范》(HJ／T353—2007)《电磁流量计》(JB／T9248)《超声流量计(传播速度差法多普勒法)部门计量检定规程》(JJG0002)《明渠建筑物测流——建筑物选择指南》(ISO8368)1．0．5水资源管理系统中应用的水资源监控设备除应符合本标准规定外，尚应符合国家现行有关标准的规定。www.bzfxw.com2 2术语2．0．1总水量(累积水量)waterquantity某一时段内，流过明渠或管道测流断面的水量，以水的体积计量。2．0．2直接法水质测量仪waterqualitymeter通过测量探头直接接触水体，感应测量得到水体中水质参数值的仪器。直接法水质测量仪一般可分为便携式和在线式两种形式，通过一台测量仪表连接多种测量传感器实现对水质参数的直接快速测量。2．0．3水质自动分析仪waterqualityautomaticanalyticalap—paratus能实现自动抽取水样，并对水样进行分析、测量，从而得到水质参数测量值的仪器。一般需要配备各种分析所用试剂。每次测量需要一定的时间。水质自动分析仪按照测量方式可分为光度法、比色法、电极法、滴定法、电化学法、紫外(UV)吸收法等。www.bzfxw.com3标准分享网www.bzfxw.com免费下载 3水资源监控设备的范围和分类3．1范围3．1．1水资源监控设备应包括应用于地表水供水渠道(管道)、供水水源地、行政边界控制断面、主要取水处、入河(湖)排污口、地下水开采的来水、供水、用水、排水等水量、水质的监测、计量、记录设施等。3．1．2水资源监控设备应包括水资源信息传输设备、水资源工程监测设备和水量水质移动监测设备。3．2分类3．2．1明渠流量计包括声学时差法明渠流量计、声学多普勒明渠流量计、堰槽流量计、明渠流速仪流量计和其他明渠流量计。3．2．2管道流量计包括声学时差法管道流量计、声学多普勒管道流量计、电磁流量计、冷水水表和电子远传水表以及其他管道流量计。3．2．3水质自动监测仪器包括直接法水质测量仪和水质自动分析仪。3．2．4www.bzfxw.com地下水监测仪器包括地下水位计、地下水流量计和地下水水质测量仪器。3．2．5水资源信息在线存储记录设备包括模拟划线记录设备、固态存储记录设备和打印记录设备。3．2．6移动监测设备包括移动监测车(船)和移动监测仪器。3．2．7数据采集传输设备包括数据监控终端和通信设备。3．2．8水资源工程监控监测设备包括水泵及阀门(闸门)控制装置、管道压力监测仪、电量监测仪和IC卡冷水水表。4 4水资源监控设备的技术要求4．1一般技术要求4．1．1水资源监控设备应能应用在以下环境：1室外设备：环境温度A类为一25～55℃，8类为一10～45℃；水体不能冰冻；相对湿度为95％；特殊环境下使用时，一应对所用设备提出特殊要求。2室内设备：环境温度为-10～40℃；室内水质仪器的环．境温度应不低于0℃；相对湿度应不大于95％。3水下设备应具有相应的耐压、密封性能和耐腐蚀性。4应能适用于一般淡水水体，包括中水和一般污水。用于严重污染水体时，应注意所用设备的适用性。5应按GB4208规定相应的外壳防护等级。6有防雷电要求的设备、在工业环境中应用的设备，应有电磁环境适用性要求。具体要求和试验方法应符合GB／T17626．3、GB／Tl7626．4和GB／Tl7626．5的规定。4．1．2水资源监控设备的测量准确性应符合如下要求：1明渠流量测量误差应不大于www.bzfxw.com5％，部分堰槽测流的流量测量误差不大于8％。2管道流量测量误差应不大于5％。3水位测量的误差应不大于2‰量程，或应不大于±2cm。地下水位测量误差应不大于±1cm。4水质参数的测量分析方法和最低检出限等要求应符合SL219的规定。4．1．3水资源监控设备的可靠性应符合如下要求：1用平均无故障工作时间(MTBF)来衡量自动测量连续工作设备的可靠性，单台设备的MTBF应大于25000h。2在线记录仪器的数字记录差错率应小于1／10000，在线记录仪器的MTBF应大于50000h。3用可靠度来衡量间歇使用设备的可靠性，其可靠度应大于0．99。4设备可靠性试验应按GB／T5080．7规定的方法进行。4．1．4水资源监控设备应具有一定的防雷抗干扰的性能。由于使用场合、设备功能、地区的不同，对所用设备防雷性能要求的差别很大，应按实际情况确定防雷要求。安装在现场工作，尤其是连接通信传输设备时，水资源监控设备应有相应的外部和内部避雷措施，以保护传感器、通信设备、数据采集传输设备、记5标准分享网www.bzfxw.com免费下载 录设备，也应保护安装水资源监控设备的专用站房、设施等建筑。避雷措施基本要求应符合SL61—2003和GB50057的规定。4．1．5水资源监控设备的应用应按照各种设备的使用手册规定进行安装操作，并应在符合使用条件规定的范围内应用。4．1．6用于水资源监控但本标准没有规定技术要求的水位、水深、降水、墒情等测量仪器的性能应符合其相关标准要求。4．2明渠流量计4．2．1声学时差法明渠流量计用于明渠断面某一水层或多个水层平均流速的自动测量，同时测量水位，得到过流断面面积，从而可计算流量。1声学时差法明渠流量计应具有以下基本功能：——自动(定时)测量断面某一水层的平均流速；——自动记录测得的流速；——具有标准通信接口可以输出测得流速；——置入相应的测量参数，如测量时间间隔等。2声学时差法明渠流量计可具有以下功能：——测量水位；——同时测量几个水层的流速www.bzfxw.com(使用多对传感器)；——应用不同方式测量断面水层上的流速、流向；——自动测量、计算、记录流量、累积水量。3声学时差法明渠流量计应符合以下技术规定：——最大测量宽度应不小于30m；——测量流速范围的低速端应不大于0．02m／s，高速端应不小于5m／s；3——应能适应含沙量不小于l0kg／m的水流；——流速测量误差应不大于±2％。4声学时差法明渠流量计的安装应满足下列要求：——水下传感器应安装牢固，不会因水流冲击、冲刷而摇动歪斜，应保证水下传感器正对对岸的对应传感器，偏斜角度应在规定范围内；——传输电缆应穿入铁管埋入地下，以达到保护和防雷的目的。如电缆需要在空中架设跨过水流，更应增设避雷线等避雷设施；——两岸传感器之间不应有可能阻挡测量声束的浅滩、水草等物体；——水上仪器应安装在室内，应保证电源可靠；——水下传感器的信号传输线应采取水密措施。4．2．2声学多普勒明渠流量计应用声学多普勒剖面流速仪(ADCP)测量明渠断面上某一垂线或水层上的流速分布。当声学多普勒剖面流速仪固定安装在岸侧、6 水底、水面时，可自动测量某一区域(垂线或水层)的流速分布，同时测量水位，利用已有断面资料，得到流量断面面积，从而可计算流量，构成了声学多普勒明渠流量计。1声学多普勒明渠流量计应具有以下功能：——自动(定时)测量离传感器一定距离内的流速分布；——自动记录测得的流速分布；——具有标准通信接口，可输出测得的流速、流量数据；——置入相应的测量参数，如测量时间间隔、测量流速单元(点)的距离间隔等。2声学多普勒明渠流量计可具有以下功能：——测量水位；——可同时测得两条垂线状水域的流速分布；——可自动按置入的模型计算流量；——可自动测量记录的流量、累积水量。3声学多普勒明渠流量计应符合以下技术规定：——测量最远(深)距离，用于一般河流时应不小于20m，用于渠道时应不小于5m；——测量流速范围的低速端应不大于0．05m／s，高速端应不小于3m／s；3——能适应含沙量不小于www.bzfxw.com5kg／m的水流；——流速测量准确性应不大于3％。4声学多普勒明渠流量计的安装应用应符合SL337—2006的规定，并应满足下列要求：1)水下传感器应安装牢固，不应水流冲击、冲刷而摇动，应保证符合水下传感器的水平、垂直、与断面平行的要求；2)传输电缆应穿铁管埋地，以保护和避雷；3)水上仪器应安装在室内，要保证电源可靠；4)水下传感器的信号传输线应采取水密措施。4．2．3堰槽流量计宜应用于中小渠道的流量测量。有多种堰槽流量计可以应用时，可按SL24和IS08368选用。常用的测流堰槽有薄壁堰、巴歇尔槽、孙奈利槽、宽顶堰、三角形剖面堰等。条件合适时，可以应用长喉道量水槽、末端深度法来测流量。1使用的堰槽流量计应具有以下基本条件：1)能在流量测量范围内具有较稳定的水位流量关系，保证流量测量结果在要求的准确度范围内；2)所用堰槽流量计对水位测量准确度的要求能较容易达到，以保证可以使7标准分享网www.bzfxw.com免费下载 用常用水位计来测量水位；3)所用堰槽流量计应能在使用地点长期工作，尤其应注意泥沙淤积、冲刷、漂浮物的影响；4)使用堰槽流量计后产生的水位落差应不影响渠道的输水能力。2使用的堰槽流量计应符合以下技术规定：1)堰槽流量计宜用于临界流状态，应只需测量一个(上游)水位值推求流量，如应用于淹没流状态，应注意流量测验准确性是否符合要求，或采取必要措施，如加测下游水位、改变流量计算方法等；2)流量测量误差宜不大于5％，至少应不大于8％；3)应按需测流量范围、渠道坡降、断面情况选用和设计建造堰槽。3堰槽流量计的安装应满足下列要求：1)室内已建造好的堰槽流量计需要在现场整体埋设或安装成整体，安装时应注意堰槽流量计整体不漏水，与渠道的连接处牢固、稳定；2)较大的堰槽流量计应在现场建造，按水工建筑物要求施工，并应保证达到各部分尺寸、形状、表面的设计要求；3)堰槽流量计进行水位测量，有人工观读和水位计自动测量两种方式，水位计的安装应按该水位计要求进行；4)水位测量点的位置，静水井的设置应符合所用堰槽和水位计的要求；5)水位计如具有自动记录水位功能、数据遥测功能，应按信息采集系统要www.bzfxw.com求进行安装；6)应保证水位计的电源可靠，也应有防雷、保护措施。4．2．4明渠流速仪流量计适用于中、小渠道的流量测量，尤其适用于较小渠道。明渠流速仪流量计由流速仪、流速流量记录器、过水涵洞组成。过水涵洞的作用是使渠道中水流变为涵洞中的有压满管流。过水涵洞可在渠道上建造，也可是一个简易涵洞，与明渠流速仪流量计产品一起提供。明渠流速仪流量计可使用转子式流速仪、声学多普勒点流速仪等流速仪测量经人工处理后的过水断面上的点流速，由测得的点流速和已知的固定过水断面积、流量系数计算流量。1明渠流速仪流量计应满足以下基本性能：1)流速仪流量计应能较长期地工作，自动测量流量和流经该断面的累积水量；2)流速信号应和流量呈较单一的关系，以便于流量、累积水量的测量、记录能自动完成，并能方便地遥测传输；3)需要的过水涵洞应较方便地建造或安装；4)过水涵洞的设计应简易可行，上、下游水位落差应不大于0．3m。8 2明渠流速仪流量计应符合以下技术规定：1)过水涵洞的设计应保证在流量测量范围内都处于满管状态；2)提供流量计算公式的产品，其流量测量误差应不大于5％，需要现场率定流量系数的产品，应规定率定流量系数的稳定性要求，流量系数稳定性应小于3％；3)流速仪流量计应能在现场连续工作15d以上。3明渠流速仪流量计的安装应满足下列要求：1)过水涵洞的安装或建造应符合具体产品的要求；2)流速仪应准确地安装在要求的位置上；3)用于遥测时，电子仪器尽量安装在室内；4)应有防护和防雷措施。4．2．5其他明渠流量测量方法和设施应符合以下规定。1水位一流量关系测流方法是使用自记水位计来测量水位，利用测流断面处较稳定的水位一流量关系，可以从水位推算流量。流量测量准确性由水位一流量关系的稳定性和自记水位计的水位测量准确性决定。流量测量误差不宜大于8％。水位一流量关系测流宜使用遥测水位计，以便于数字记录和遥测。2闸孔、涵洞、堰流流量测量应按以下规定执行：1)测量已有水闸、涵洞等建筑的上、下游水位，根据率定的水位一流量关系和闸门、涵洞开启状况，计算流量；www.bzfxw.com2)适用于有水工建筑物且水位一流量关系较稳定的明渠；3)流量测量准确性受水位一流量关系的稳定性、出流状态、水位计的水位测量准确性影响，使用这种方法时应考虑流量测量的实际准确性是否符合要求；4)使用遥测水位计测量上、下游水位，以做到水位的同步观测、遥测和数字记录。3水电站和电力泵站工作时，水电站和电力泵站的流量推算可按SL20的方法规定，由其工作参数推算流量。4可用于小渠道流量测量的设备还有翻板流量计、孔板流量计等。应用时，应考虑其流量测量准确性、结构复杂程度、稳定性是否符合要求。4．3管道流量计4．3．1声学时差法管道流量计可测量满管水流的某一个或几个直径的平均流速，也可测量平行的几个水层的平均流速，由测得流速推算管道平均流速，再依据管道过水断面面积推算流量。声学时差法管道流量计分为换能器和主机两部分，用专用电缆连接。9标准分享网www.bzfxw.com免费下载 1声学时差法管道流量计宜用于圆形管道，也可用于各种形状的过水涵洞，但应根据过水涵洞形状的不同确定不同的流量计算方法。用于圆形管道时，其技术要求应符合CJ／T3063的规定。2宜使用单路(声束)的流量计。管道直径很大时，管内水流干扰较大，或流量测量准确性要求高时，应使用多路(声束)的流量计，测量两个以上直径(或水层)的流速。3声学时差法管道流量计应具有以下基本功能：——自动(定时)测量管道内一个或几个声束上的平均流速；——自动按已率定的计算公式计算出流量；——自动计算出累积水量；——显示流速、流量、累积水量；——应有抗电磁干扰的能力。4声学时差法管道流量计可具有的以下功能：——自动记录测得的流速、流量、累积水量；．——具有标准通信接口，可以输出测得数据；——可以置入相应的测量参数，如测量时间间隔、计算流量所需参数等。5声学时差法管道流量计应满足以下技术要求：31)应能适应含沙量不小于10kg／m的水流；2)流量测量准确度等级分为www.bzfxw.com0．5级、l．0级、l．5级、2．5级、5．0级五级，宜应用1．5级和2．5级；3)实际应用中，低流速时，当管道直径不小于250mm、管内流速小于lm／s时，流速绝对误差应按lm／s量级计算；当管道直径不大于250mm、流速小于2m／s时，流速绝对误差应按2m／s量级计算。6声学时差法管道流量计安装应执行下列规定：1)安装夹装式流量计时应满足以下要求：——每一声束的一对换能器安装距离应按产品说明书要求计算得出，计算时应考虑水温、声波入射角、管道内径、管壁厚度、材质中的声速因素；——安装处上、下游直管段长度应符合产品要求；——换能器的安装位置应准确，相对声束方向应一致、对准；——安装处管壁应除净铁锈、油漆等杂物，露出金属；——在换能器表面和管壁问应涂以耦合剂，使换能器面与管壁紧密接触；——换能器应牢固地安装在管壁上；——流量计主机应安装在室内；——连接换能器和流量计主机的电缆应有防护、防雷措施。2)安装带测量管的流量计时，其测量管中心轴线与原管道直管段中心轴线10 偏离应小于3。；测量管上、下游的直管段应符合产品要求。4．3．2声学多普勒管道流量计应用多普勒原理测量管道内的流速分布，由测得流速推求管道内平均流速，再根据管道内径推算流量。1声学多普勒管道流量计应具有以下基本功能：——自动(定时)测量管道内一个或几个声束上的平均流速；——自动按已率定的计算公式计算出流量；——自动计算出累积水量；——显示流速、流量、累积水量；——应有抗电磁干扰的能力。2声学多普勒管道流量计可具有以下功能：——能自动记录测得的流速、流量、累积水量；——具有标准通信接口，可以输出测得数据；——可置入相应的测量参数，如测量时间间隔、计算流量所需参数等。3声学多普勒管道流量计应满足以下技术要求：3——适用含沙量的下限应不大于0．06kg／m；——流量测量准确度等级分为1．5级、2．0级、2．5级三级。4声学多普勒管道流量计的安装应满足下列要求：1)所有声学多普勒管道流量计安装处，上、下游所需的直管段长度应符合CJwww.bzfxw.com／Tl22要求。2)安装夹装式流量计时应符合以下要求：——安装处管壁应除净铁锈、油漆等杂物，露出金属；——在换能器表面和管壁间应涂以耦合剂，使换能器面与管壁紧密接触，并应定期清理管壁和涂耦合剂；——换能器应牢固地安装在管壁上；——流量计主机应安装在室内；——连接换能器和流量计主机的电缆应有防护、防雷措施。3)安装带测量管的流量计时，测量管中心轴线与原管道直管段中心轴线偏离应小于3°。4)安装插入式流量计时，应按要求在管道壁上开孔，插入安装仪器；同时，应注意达到密封要求；并应能方便地拆装、维护。4．3．3电磁管道流量计应用电磁原理测量管道中水流平均速度，由管道内径推算流量。电磁管道流量计有分离型和一体型两种型式。分离型的传感器和转换器是分开的，用电缆连接。一体型的传感器和转换器是一个整体，应一起安装在管道上。1电磁管道流量计应具有以下基本功能：11标准分享网www.bzfxw.com免费下载 ——能自动测量管道内的平均流速，并转换成流量；——能自动计算累积水量；——能显示平均流速、流量、累积水量；——应有抗电磁干扰的能力。2电磁管道流量计可具有以下功能：——能自动记录测得的平均流速、流量、累积水量；——具有标准通信接口，可以输出测得数据；——可置入相应的测量参数，如测量时间间隔以及其他所需参数。3电磁管道流量计应符合以下技术要求：——测量的流速上限范围应为0．5～10m／s，下限值应为上限值的1％～5％；——流量测量准确度等级分为0．2级、0．5级、l．0级、l．5级、2．5级五级，宜应用1．5级和2．5级。4电磁管道流量计的安装应满足下列要求：1)安装处上、下游直管段长度应符合产品要求；2)分离型流量计的转换器应单独安装；3)按法兰连接式和法兰夹装式要求连入管道。4．3．4冷水水表以及电子远传水表应符合以下规定：1冷水水表用于管道常温水流量计量，水温应小于www.bzfxw.com30℃。32普通的冷水水表的读数显示水的体积流量总量(m)，此读数可以是模拟式(指针或圆形标尺)，也可以是数字式(机械数字)的。这些读数显示只能用人工判读。3在冷水水表(基表)的基础上，增加水流量信号的机电转换单元和信号处理单元，构成电子远传水表。电子远传水表应具有数据存储与信息存储、信号远传传输等功能，用于水量自动监测。4冷水水表应具有以下功能：——能方便地接入各种常用管道内；——能读出累积水量。5冷水水表应满足以下技术要求：1)流量计量最大允许误差，流量测量范围的低端为±5％，流量测量范围的其余部分为±2％。流量测量范围应符合GB／T778．1的规定；2)用于原水计量时，应能适应可能的含沙量；3)有外壳防护等级要求；4)有适用水质的要求。6电子远传水表应具有以下功能：12 1)具有冷水水表应具有的功能；2)水表中连续转动的机电转换单元应能产生转换后的电信号，此电信号和水流量成稳定的转换关系，或者可以从原水表的机械指示装置中读取累积水量信号；此电信号应能方便地传输、记录。信号输出形式应符合CJ／T224─2006的要求。7电子远传水表应满足以下技术要求：1)应符合冷水水表的技术要求；2)应具有抗电磁干扰的规定；3)应保证在停电、强磁场等情况下，仍能自动计量水量；4)应保证已记录数据不会丢失。8冷水水表和电子远传水表的安装应满足下列要求：1)按水质情况决定是否需要在水表的上游管道内配备内部过滤器，并应注意清洗；2)需要电源时，应保证电源的可靠，不应直接应用交流电源；3)应注意工业环境对电子远传水表的电子电路工作和信号传输的影响。4．3．5管道流速仪流量计应符合以下规定：1使用测量点流速的流速仪测量管道内固定点的流速，由此点流速推求平均流速，再计算流量。可以使用转子式流速仪、电磁流速仪、声学多普勒点流速仪，应固定安装在管道内。www.bzfxw.com2管道流速仪流量计应具有以下功能：1)应用的流速仪应能在要求的环境下(水质、压力、流速)连续正常工作l个月以上时间；2)应能提供由所测点流速计算流量的方法。3管道流速仪流量计应满足以下技术要求：——流量测量误差应为±5％；——用于原水测量时应规定能适用的含沙量；——有电信号输出时应能方便地传输、转换；——应规定抗电磁干扰能力；——应能较方便地安装在管道内；——应有外壳防护等级规定。4管道流速仪流量计的安装应执行以下规定：1)在壁上开孔安装时，应注意管壁的密封和维护时拆卸的方便；2)应注意工业环境对电子电路工作、信号传输的影响；3)安装处上下游的直管段长度应符合产品要求。4．3．6涡街流量计应符合以下规定：13标准分享网www.bzfxw.com免费下载 1涡街流量计的流量测量准确度等级分为0．5级、l．0级、1．5级、2．5级四级。2涡街流量计输出电压或电流脉冲，每次流量测量都应累计足够的、符合要求的脉冲数，以减少流量测量误差。3涡街流量计安装处上、下游的直管段长度应符合产品要求。4．3．7非满管管道流量计应符合以下规定：1非满管管道流量计需要同时测量水流的部分流速(分布)和管内水位，推算流量。2非满管管道流量计宜用声学流速仪测速，用声学或压力水位计测量水位。3非满管管道流量计应安装在管道水流的底部，其传输电缆的安装应符合仪器要求。4非满管管道流量计的流量测量准确性可低于同类型的满管流量计。4．4水质监测设备4．4．1直接法水质测量仪通过测量传感器直接测量出水中水质参数的数值。测量传感器应用离子选择性电极以及光学、电量、压力、温度等传感器直接或间接测量得到水质参数。常用于常规水质参数测量，也可用于COD、BOD、TOC、SAC、NHwww.bzfxw.com4-N、NOa—N以及重金属离子等参数的直接测量。直接法水质测量仪分为便携式和在线式两种。1便携式直接法水质测量仪应具有以下基本功能：——参数设定、校对、显示功能；——测得数据的存储、显示功能。2在线式直接法水质测量仪应具有以下基本功能：——时间及参数设定、校对、显示功能；——具有测得数据的存储、显示功能；——断电保护和来电自动恢复功能。3直接法水质测量仪可具有的以下功能：——故障报警、显示和诊断功能；——应能将故障报警信号输出到远程控制网的功能；——被测参数越限报警和报警信号输出功能；——水下感应电极自动清洗功能。4直接法水质测量仪应满足以下技术要求：1)仪器的测量方法应符合SL219和GB／Tl3200的规定；2)直接法水质测量仪测量水质参数的性能指标应能满足现有的国家和行业水质标准要求；14 3)水下部分防护等级应不低于GB4208规定的IP65的要求。5直接法水质测量仪的安装应满足下列要求：1)直接法水质测量传感器主要有两种安装方式：一种是投入式安装；另一种是室内安装。2)投入式安装时，宜将水质测量传感器固定在很小的浮筒或浮船上，漂浮在被测水体处。安装位置应符合SLl87的要求。宜使传感器保持在水下0．5m处，且应有防护装置。3)室内安装时，应将水质测量传感器安装在室内测量池(水箱、水桶、或水管)中。测量时应排出测量池中原有水体，将室外被测水体中的水样抽入室内测量池，进行测量。水样不应经过预处理，取水管路应符合HT／J353—2007的要求。测量结束，应排出水样，在测量池中放入洁净水，浸泡测量传感器。4)测量传感器在水体中的位置，与浮体、测量池壁的距离应符合该测量传感器的要求，安装方式应做到方便以后的检修和维护。4．4．2水质自动分析仪应符合以下规定：1水质自动分析仪应具有以下基本功能：——时间及参数设定、校对、显示功能；——测值零点自动校正功能；——测量数据显示、存储和输出功能；www.bzfxw.com——有模拟量(4～20mA)输出或RS485／RS232标准输出接口；——断电保护和来电自动恢复功能；——自动连续或间歇式(时间间隔可调)测量功能。2水质自动分析仪可具有以下功能：——故障报警、显示和诊断功能，并具有自动保护功能，应能将故障报警信号输出到远程控制网的功能；——接收远程控制网的外部触发命令，启动分析等操作的功能；——控制外部自动采样器采样的功能；——量程自适应功能；——自动清洗与标定功能。3水质自动分析仪测量水质参数的性能指标应能满足现有的国家和行业标准对水质自动分析仪的技术要求。4水质自动分析仪的安装，应符合HT／J353—2007的规定。4．5地下水监测传感器4．5．1地下水位的测量分为人工观测和自动监测两种方法。15标准分享网www.bzfxw.com免费下载 地下水位的测量宜使用跟踪式地下水位计，压力式地下水位计可自动测量小口径地下水观察井(管)内的地下水位。如果地下水观测井足够大，可使用其他类型的水位计测量地下水位，如浮子式水位计。地下水位的最大测量误差应为±lcm，或应不大于水位量程的±0．2％。地下水位测量要求应符合SLl83—2005的规定。地下水位计的数字传输特性应符合GB／Tl97052005的要求。4．5．2抽取地下水时，可用管道流量计测量地下水抽水量。也可用水泵流量推算方法推算抽水量。地下水以泉水形式自流出地面时，可使用明渠流量计测量流量。地下水中含泥沙、杂质很少，可用冷水水表和电子远传水表计量水量，也可用其他管道流量计计量水量。以泉水形式自流出地面．、采用明渠流量测量方法时，宜用堰槽流量计计量流量。4．5．3地下水水质测量的取样分析应在实验室进行。地下水质的自动观测，可用直接法水质测量仪进行，也可用水质自动分析仪器进行。4．6在线存储记录设备4．6．1www.bzfxw.com在线存储记录设备分为模拟划线记录、电子数字存储(固态存储记录)、打印记录3种主要方式。可优先采用电子数字存储(固态存储记录)方式。4．6．2通用型在线存储记录设备可以记录符合其接口要求的传感器输出数据，专用的记录设备和传感器自带的记录设备只记录这种传感器的输出数据。4．6．3在线存储记录设备应具有以下功能：1能存储长时间的水资源信息数据，存储周期可为35d、100d、200d。2通用型在线记录存储设备应能存储2个以上参数，具有多种传感器接口。3可记录的信号型式和接口应符合4．8．1条4款中与传感器的接口要求和GB／Tl97052005要求。4．6．4在线存储记录设备应满足以下技术要求：1可靠性应符合4．1．3条要求。2时间记录误差，电子数字存储和打印记录时不大于lmin／月，模拟划线记录时不大于2min／月。3如需要供电，宜使用单独的直流电源供电，断电时应能自动保存已记录数据。16 4．7移动监测设备4．7．1以运载方式分，移动监测设备可以分为水资源移动监测车和水资源移动监测船两种形式。它们都可以携带水量和水质监测设备、仪器，具有水质、水量的移动监测功能。4．7．2移动监测车应有适度的空间，安装和携带所需的水质采样器、水质分析仪，并且应有水质分析所需的供排水系统、电力供应和工作人员工作环境，可以直接在野外取样，作必要的分析。4．7．3移动监测船的要求和移动监测车相同，如监测船较大，空间和工作环境的安排应更为合理。4．7．4在移动监测车、船上可以携带和安装明渠和管道流量监测设备，可以进行必要的明渠流量监测。比较适用的明渠流量测量仪器是转子流速仪、电磁流速仪、电波流速仪、声学多普勒点流速仪、超声测深仪等。外夹式声学流量计适用于管道流量的移动监测。4．7．5移动监测车、船应配有便携式电脑、专用的无线通信设备、自动定位设备，并宜配有数据传输设备、图像采集设备。4．7．6移动监测车应有较好的越野性能，较大的内部空间。移动监测船的船体尺寸、动力应按使用要求决定。4．7．7www.bzfxw.com应注意配备的通信设备和其他野外应用设备的防雷等安全要求。4．8数据采集传输设备4．8．1数据监控终端应符合以下各项规定：1数据监控终端应满足以下基本要求：1)数据监控终端能完成被测参数的数据采集、显示、传输和控制，并通过通信设备与信道完成数据传输；2)数据监控终端应具有低功耗的性能和高可靠性，并具有扩展传感器接口和通信接口；3)数据监控终端可配备输出控制接口，以便对水泵等设备进行控制操作；4)数据监控终端可通过设定选择自报、应答或混合工作模式，并具有响应中心站命令的功能。2数据监控终端应具有以下基本功能：——当被测参数值发生增减变化(可设定变化范围)或达到设定时间间隔时，自动采集、存贮和发送参数数据；——站址编码、通信模式等相关参数的设定功能；——现场显示实时数据功能；17标准分享网www.bzfxw.com免费下载 ——发送超时的强迫掉电功能；——自检及自诊断功能；——较强的抗干扰能力；——可扩充性，能满足今后监测的需要。3数据监控终端可具有的功能：——多种接口，可连接多种监测设备；——大容量存储器，可现场保存l个月’以上的监测数据；——配置人工置数装置的数据采集传输装置，可具有发送人工置人数据并取得中心站确认的功能；——远程抄表功能；——开关量或模拟量输出接口，可对部分设备进行控制；——双通信信道自动切换功能；——越限报警和故障报警功能。4数据监控终端应具有与传感器接口和输出接口两类接口，并满足以下要求：1)与传感器的接口应根据所测参数的多少和传感器特征，分别配置增量计数型输入接口、并行输入接口、模拟信号输入接口、串行输入接口、频率输入接口等。各类接口机械电气性能应分别符合下列规定：——增量计数型输入接口可接翻斗雨量计、增量式水位计和闸位计、转子www.bzfxw.com式流速仪、脉冲型流量计等；——并行输入接口可接并行编码的水位计、闸位计等；——模拟量(4～20mA或0～5V)信号输入接口可接压力式、超声波式水位传感器和其他模拟量输出的传感器；——串行输入接口通常采用标准的RS─232C、RS～422、RS一485、电流环或SDI─12总线串行接口，可以同时接多个串口水位计、闸位计、流量计等传感器；——接口信号，可以是触点的通和断，也可以是TTL或CMOS电平的数字信号；——接口应有消除抖动与抑制过压保护。2)数据监控终端通过输出口对控制设备进行控制操作，应根据控制方式分别配置开关量输出接口、模拟量输出接口等。各类接口机械电气性能应分别符合下列规定：——开关量输出接口输出有TTL电平和继电器两种形式，输出能力要满足控制设备的要求并具有过流保护。对于大的电气控制需外接中间继电器等设备，用于控制水泵、阀门(闸门)等；18 ——模拟量输出(4～20mA或0～SV)接口用于模拟量控制设备的控制；5数据监控终端应满足以下技术要求：1)工作温度，A类为一25～55℃，8类为一10～45℃；相对湿度不大于95％(40℃时)；2)机箱应具有外壳防护等级要求，其设计应便于安装、维护、操作；3)可靠性指标，MTBF不小于25000h；4)TTL电平输出的信号电平为5V、12V、24V几种，继电器输出的控制电流不小于2A；5)应具有满足测量和通信要求的传感器的接t=1和通信接口；6)工作电源为12VDC±15％、24VDC±15％、220VAC±15％；7)具有较强的防感应雷击和抗电磁干扰能力。6数据监控终端的安装应满足下列要求：1)仪器安装位置应方便使用和维护；2)仪器设备应有可靠的避雷措施。4．8．2通信设备是通过无线或有线通信信道进行数据传输的设备，其数据传输的协议应符合SL426─2008中相应规定。1通信设备的通信方式包括无线通信方式和有线通信方式。无线通信方式主要有超短波、码分多址(CDMA)、通用无线分组业务(GPRS)、短消息(SMS)、卫星、微波等；有线通信方式主要有电话网络www.bzfxw.com(PSTN)、非对称数字线路(ADSL)等。2通信设备的通信方式的选择应根据当地实际的通信信道质量和后期运行费用等因素综合进行选择。3通信设备一般通过RS─232、RS─485等接口与数据采集传输装置连接。4对于无线超短波方式，有时可能会用到中继站，相关技术要求可参照SL61—2003第5．6节的规定执行。5通信设备可具有双通信信道，互为备份。6通信设备应具有抗电磁干扰、过载和短路保护的功能。7CDMA、GPRS、SMS通信模块的技术指标应符合我国移动通信网技术规范的规定。4．9水资源工程监控监测设备4．9．1水资源工程监控监测设备是对水资源的配置调度进行控制及状态监测的设备。4．9．2对水资源的配置调度控制主要通过控制阀门、闸门、水泵等设备来实现。4．9．3状态监测主要是监测阀门、闸门、水泵、管道等设备的运行状况，包19标准分享网www.bzfxw.com免费下载 括管道压力、电量信息、阀门运行状态、闸门开度等。4．9．4水泵及阀门、闸门控制装置是用来对水泵或阀门、闸门进行开关操作控制的设备。水泵及阀门、闸门控制应具有高可靠、高稳定的特点，能根据现场设定的要求或远程控制进行开关、运行操作。水泵及阀门、闸门控制装置既可是一套独立的控制设备，也可由数据采集传输装置发出指令来进行控制操作。水泵及阀门、闸门控制应有反馈信息输出，以便及时了解控制设备的运行情况。当水泵及阀门、闸门控制失效时，应能及时向监控中心发送报警信息，以便维护人员及时处理。4．9．5管道压力监测仪是用来监测供水或排水管道内压力状况的仪器。测量管道压力的传感器可采用压阻式传感器、压电式传感器、光纤传感器等。管道压力传感器的接口为模拟量(4～20mA、0～5V)输出信号或RS～232、RS─485等通信接口。1管道压力监测仪应符合以下技术要求：1)测量范围为0～0．6MPa、0～1MPa、0～10MPa等，应根据管道的实际压力情况选择量程范围；2)测量精度优于l％FS；3)线性优于www.bzfxw.coml％FS；4)供电电源l2VDC或24VDC；5)宜具有现场显示功能。2管道压力测量可单独进行测量，也可由数据采集传输装置进行采集。4．9．6电量监测仪是用来测量电机工作时的电压、电流、电量、仪器工作状态等信息的仪器，以便及时掌握电机和水泵等用电设备的工作情况。电量监测仪主要有电压表、电流表、电量表等测量仪表，可直接接入到数据采集传输装置上进行采集。电量监测仪根据所用电情况可分为直流电、交流电两大类。电量测量传感器的技术要求应符合供电部门相关技术标准。当电量参数超限时，电量监测仪应能自动报警。4．9．7IC卡冷水水表是以带有发讯装置的冷水水表为流量计量基表，以IC卡为信息载体，加载控制器和电控阀所组成的一种具有结算功能的水量计量仪表。IC卡冷水水表的计量特性和技术特性应符合GB／T778．1和CJ／Tl33—2007的规定。IC卡冷水水表应能显示剩余水量、已用累积水量的参数。IC卡冷水水表应具有控翩功能和数据保持与恢复功能。IC卡冷水水表应具有剩余水量不足及电源欠压报警的功能。20 5水资源监控设备的试验方法5．1一般规定5．1．1监控设备应具有出厂合格证。在工业产品生产许可证管理范围内的产品应具有工业产品生产许可证。属于计量仪器管理的产品应具有计量器具生产许可证。5．1．2监控设备在安装完毕后正式使用前，应按需要进行有关项目的试验。在使用一段时间后，应按试验周期要求进行有关项目的试验。在监控设备有重新安装、较大修理、外部环境发生较大变化等情况时，应考虑进行有关项目的试验。5．1．3应用的监控设备在出厂前应经过全面试验，在应用前仍应按使用要求对一些项目进行试验。试验项目可按以下方面确定：1传感器采集转换数据的准确性项目可包括以下内容：——流量的准确性；——水质参数的准确性；——水位等有关数据的准确性；——水资源工程监测数据的准确性，如闸位、某些电量、水泵运行参数等。2在线数据存储记录的准确性、可靠性。www.bzfxw.com3系统数据传输的准确性、可靠性。4环境对监测设备的影响，包括电源、电磁环境、工作环境等。5．1．4数据的准确性用室内和现场两种方法进行试验。1室内试验用规定的各种设备按室内试验方法进行，应使用经计量检定或校准的标准试验设备，用被测设备的示值与标准试验设备的示值(约定真值)比较，得出被测设备的测量数据准确性。室内试验方法考虑周到、数据准确，测量范围也容易调节。但室内试验方法常常不能代表被测设备在实际工作环境中的情况。2现场试验在设备安装的现场进行，可以用标准表比较和实际测量方法得到准确的被测值(约定真值)。1)应用标准表方法时，标准表的测量误差不应超过被测设备基本误差的1/3；2)需要应用的其他量具，其测量误差不应超过被测值误差要求的l/3；3)实际测量方法可以是人工观测或用一种标准的方法人工分析、测量、计算得到被承认的准确被测值(约定真值)。这些方法应符合相关规定；4)现场记录传输数据的准确性应在现场运行中进行试验。5．1．5设备的可靠性可按长期运行结果考核，也可参照GB／T5080．7规定进行验证试验。可以按设备规定从较短时间的运行中进行初步考核。21标准分享网www.bzfxw.com免费下载 5．1．6现场环境的影响应在现场进行试验判定。5．1．7计量仪器，包括进口计量仪器，应按规定定期送交有相应资质的计量检定机构进行检定。5．2明渠流量计的流量测量准确度试验5．2．1明渠流量计的流量测量准确性试验宜在现场进行，按GB50179规定，用流速仪法的精测实测流量作为流量的准确值。5．2．2测量较小流量的堰槽流量计，应在设计和室内率定时就确定了由水位计算流量的方法，并给出了流量的准确度。如果需要验证流量准确度，宜按GB50179规定，用流速仪法测量的流量作为准确值。5．2．3难以用现场测量方法得到可被确认的流量准确值时，可在水流稳定的情况下用重复测量方法来分析所用流量计的测值稳定性，以确认其准确度。使用此方法时，应有相关规定作为依据。5．2．4需要确认所使用的水位计的水位准确度时，可按S叫T243进行室内水位测量准确度试验，也可在现场进行水位比测试验。在现场进行水位比测试验时，应将水位计测得的水位与人工观读水尺得到的水位进行比对。www.bzfxw.com5．3管道流量计的流量测量准确度试验5．3．1管道流量计的流量准确度在室内试验时应在水流量标准装置上进行，使用的设备和要求应符合GB／T778．3、JJG0002、JB／T9248规定。此水流量标准装置应有有效的检定证书，其流量的计量误差不应超过被测流量计基本误差的l／3。5．3．2水流量标准装置可采用容积法或标准表比较法得到累计水量或流量，也可采用称重法。5．3．3在水流量标准装置上试验时，应至少在流量测量范围内基本均布的3个流量点进行试验，以水流量标准装置得到的累计水量或流量为准确值。5．3．4已安装在现场应用的管道流量计，可在现场进行试验。现场试验时，应主要采用标准表比较法进行。应用的标准表宜是一台经过计量检定的外夹式声学管道流量计，其流量测量误差不应超过被测流量计基本误差的1／3。5．3．5在现场用标准管道流量计进行流量准确度试验时，标准管道流量计的安装应符合安装的技术要求。管道尺寸应经过符合准确度要求的测量。5．3．6现场试验时，在实际流量范围内基本均布的3个流量试验点，并应以标准管道流量计的流量测量值作为流量准确值。5．3．7非满管的管道流量计流量准确性试验在室内水流量标准装置上进行时，22 应用容积法、称重法计测累积水量和流量。在现场试验时，宜在其管口以外用明渠流量准确性试验应用的方法测得流量的准确值。5．4水质参数测量准确性的试验5．4．1水质传感器的水质参数测量准确性试验宜在实验室内进行，此实验室应经过水环境监测的计量认证。5．4．2室内试验时，试验方法应符合以下规定：1使用标准水样时，用被测水质传感器对标准水样进行测试，用测得的水质参数值与标准水样的实际值进行比较，确定测量准确性。2使用天然水样时，用被测水质传感器对天然水样进行测试，再用标准分析方法或用经计量检定的、测量误差小于被测传感器测量基本误差l／3倍的水质测定仪器测试，以后者的测值为约定真值，确定测量的准确性。5．4．3已安装在现场应用的水质分析仪，可在现场进行试验。试验方法应符合以下规定：1在现场用经过计量检定的、测量误差小于被测水质测量仪器测量基本误差l，／3倍的标准水质测定仪器测定现场水体的某水质参数，与安装在现场的水质分析仪的测得值比较，确定被测水质分析仪的测量准确性。2在现场按规定的方法采取水样，经过规定的处理后，在规定的时间内在室www.bzfxw.com内测试。将测得的水质参数值与安装在现场的水质分析仪测得值比较，’确定被测水质分析仪的测量准确性。采样、处理、分析方法应符合SL219和HJ／T91—2002的规定。3携带标准水样去现场，在要求的条件下，在现场用被测水质分析仪测量标准水样的某水质参数，与标准水样实际值比较，确定被测水质分析仪的测量准确性。5．5地下水监测传感器的试验5．5．1地下水位计应进行水位测量准确度试验，有水位记录功能的仪器应进行数据记录差错和时间记录误差项目的试验。5．5．2地下水位计的试验项目应在室内进行，试验方法和试验设备应符合SL／T243的规定。但在使用地点安装后，宜进行人工水位比测试验。5．5．3在野外安装运行的地下水位计进行人工水位比测试验，应人工观读地下水位，并与使用的地下水位计测得值比较，确定地下水位计的水位测量误差。人工观读地下水位可以使用手持的悬锤式水位计，此仪器应经过计量验定。比测时间应不少于3个月。23标准分享网www.bzfxw.com免费下载 5．5．4地下水流量测量设备的测量准确性试验应分别按明渠流量计和管道流量计流量测量准确度试验方法进行。5．5．5地下水质测量仪器的水质参数测量准确度试验方法与水质参数测量准确性试验方法相同。5．6在线存储记录设备的试验5．6．1应对在线存储记录设备的数据存储差借率、时间记录误差进行试验。5．6．2宜对输入信号，接口适应性、电源、抗电磁干扰性能进行试验。5．6．3在线存储记录设备的试验方法可参照GB／Tl9704—2005的规定执行。5．6．4在线存储记录设备的试验宜在室内进行。但在实际使用的初期，应在现场进行较长时期(1～2个记录周期)的实际比测，同时初步考核其可靠性。5．7移动监测设备的试验5．7．1宜在较长时期的试用中考核移动监测车、船的功能，确认其是否符合设计、使用要求。移动监测车、船的车、船使用应经过交通等部门的批准。5．7．2移动监测车、船上安装携带的各种水资源测量仪器、设备、辅助设备、通信设施应按各类仪器设备的试验要求、试验方法进行试验。5．8数据采集传输设备的试验5．8．1数据采集传输装置的主要试验内容包括性能和功能两部分。性能试验应包括设备环境范围、工作电压范围、工作和值守电流、抗干扰能力、MTBF、运输适应性等内容。功能试验应包括自报／应答、参数设置、数据存储、数据发送、现地显示、超限报警、现场控制等内容。数据采集传输设备的试验可参照SL61—2003的规定执行。5．8．2应用中的通信设备可按需要进行抗电磁干扰试验，试验方法可参照GB／Tl7626．3的规定执行。在进行系统可靠性、数据传输收集试验时，可同时进行通信设备的可靠性试验。试验方法可参照SL61—2003的规定执行。5．9水资源工程控制设备的试验5．9．1水泵及阀门(闸门)控制装置应按照GB／T8104规定的试验方法进行试验。5．9．2管道压力监测仪应按照GB／Tl5478规定的试验方法进行试验。5．9．3电量监测仪应按照68／Tl3850规定的试验方法进行试验。24 5．9．4IC卡冷水水表应按照CJ／Tl33—2007第七节和第八节进行试验。25标准分享网www.bzfxw.com免费下载 标准用词说明26'
