湖北水资源监控能力建设项目

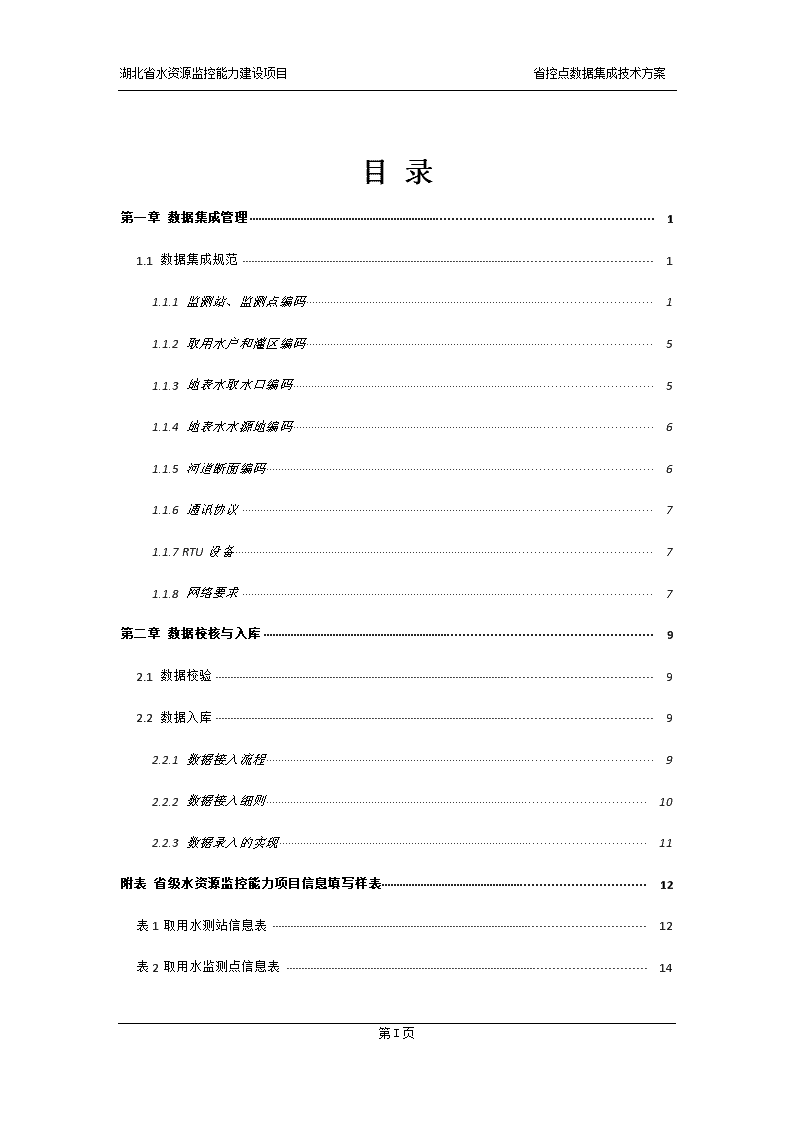

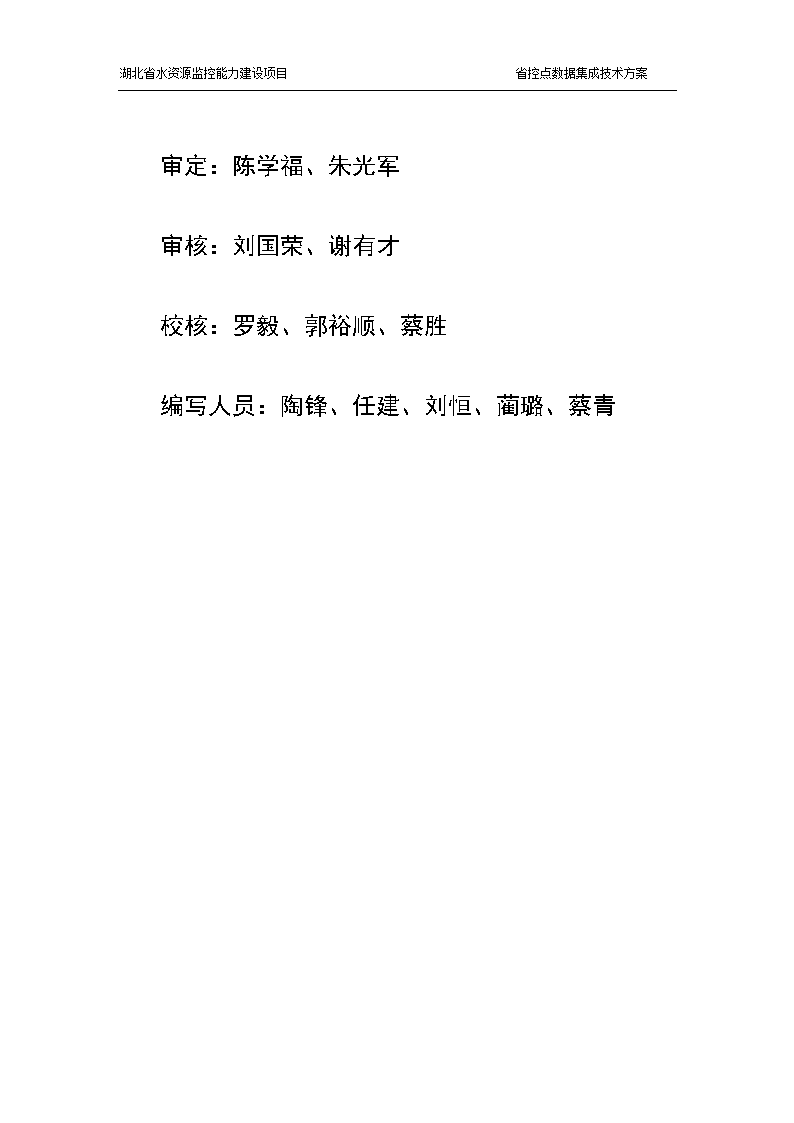

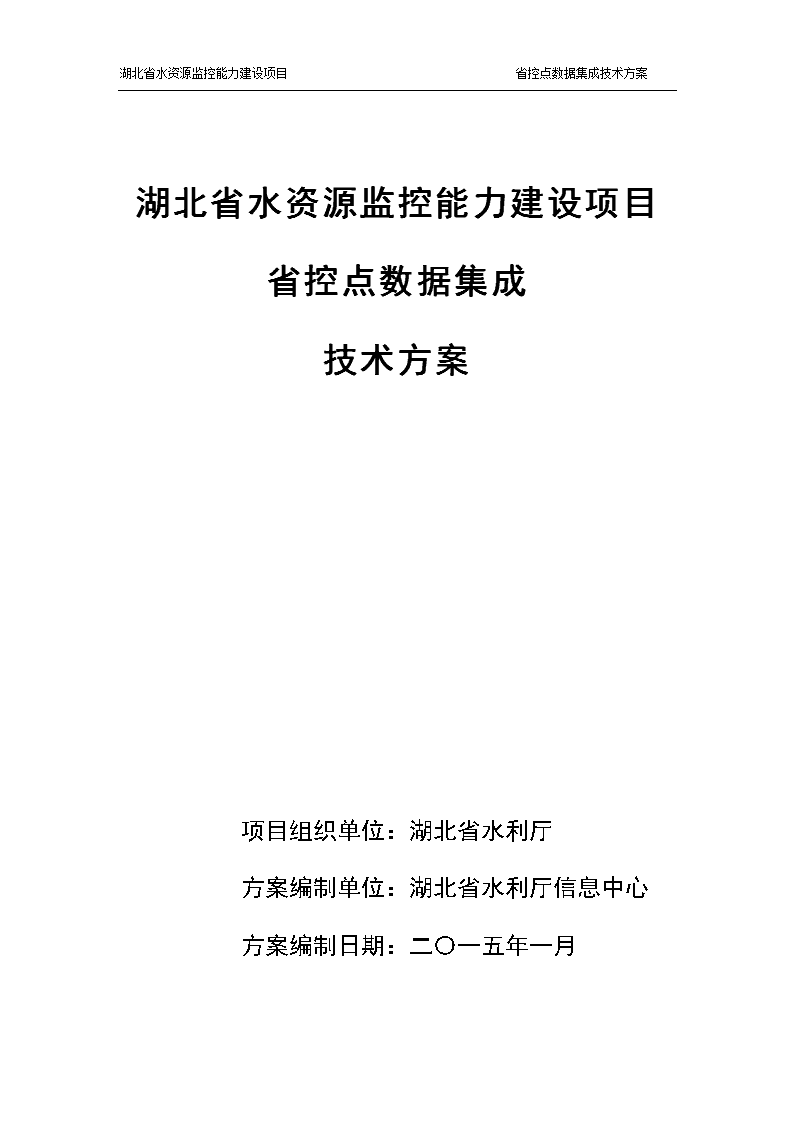

'湖北省水资源监控能力建设项目省控点数据集成技术方案湖北省水资源监控能力建设项目省控点数据集成技术方案项目组织单位：湖北省水利厅方案编制单位：湖北省水利厅信息中心方案编制日期：二〇一五年一月 湖北省水资源监控能力建设项目省控点数据集成技术方案审定：陈学福、朱光军审核：刘国荣、谢有才校核：罗毅、郭裕顺、蔡胜编写人员：陶锋、任建、刘恒、蔺璐、蔡青 湖北省水资源监控能力建设项目省控点数据集成技术方案目录第一章数据集成管理11.1数据集成规范11.1.1监测站、监测点编码11.1.2取用水户和灌区编码51.1.3地表水取水口编码51.1.4地表水水源地编码61.1.5河道断面编码61.1.6通讯协议71.1.7RTU设备71.1.8网络要求7第二章数据校核与入库92.1数据校验92.2数据入库92.2.1数据接入流程92.2.2数据接入细则102.2.3数据录入的实现11附表省级水资源监控能力项目信息填写样表12表1取用水测站信息表12表2取用水监测点信息表14第II页 湖北省水资源监控能力建设项目省控点数据集成技术方案表3取用水户监测设备一览表16表4监测站地理位置照片17表5RTU技术细节调研表18表6水质站基础信息表19联系方式20第II页 湖北省水资源监控能力建设项目省控点数据集成技术方案第一章数据集成管理1.1数据集成规范监测站、监测点、取用水户、灌区、地表水取水口、地表水水源地、河道断面的编码遵循标准规范：《国家水资源监控能力建设项目标准信息分类及编码规定SZY102-2013》；通讯协议需要遵循的标准规范是《国家水资源监控能力建设项目标准监测数据传输规约SZY206-2013》。1.1.1监测站、监测点编码监测站和监测点关系：取用水户以测站为单位，测站以RTU为单位，一个取用水户可以建立多个测站，一个测站接入多个测点。一个RTU代表一个测站，一个RTU可以连接多个测量传感器，每个传感器相当于一个测点，测站和测点的编码由各施工方按照编码规则制定。取用水测站代码由10位数字表示。代码格式为PPRRCCNNNN。PPRRCC为6位数字，是取用水测站所在县级行政区划代码。NNNN为4位数字和大写英文字母的组合，表示取用水测站在该行政区中的顺序编号，优先采用0001～9999的数字字符，当阿拉伯数字不足以表达时，可按照A、B、C...的顺序使用大写英文字母（其中字母I、O、Z舍弃不用）。取用水监测点代码由13位数字和大写英文字母的组合码表示，代码格式为PPRRCCNNNNTTT。PPRRCCNNNN为10位数字和大写英文字母的组合，表示监测点对应的取用水测站代码，TTT为3位数字，表示监测点在对应的取用水测站中的顺序编号，取值001～999。由于建设国控级取用水测站共344个，部分编码已经占用，所以省控级取用水测站编码需要参照《省控点取用水测站编码范围表》进行编写。如表所示。表1取用水测站可用编码情况表城市名称序号区县行政区划已使用编码范围可以使用编码范围武汉市1市辖区42010100040005-9999第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案武汉市2江岸区4201020008(0004没有使用)0009-99993江汉区42010300050006-99994硚口区42010400050006-99995汉阳区4201050013(0010、0011没有使用)0014-99996武昌区42010600040005-99997青山区4201070016(0015没有使用)0017-99998洪山区42011100090010-99999东西湖区42011200070008-999910汉南区420113暂无0001-999911蔡甸区42011400010002-999912江夏区42011500030004-999913黄陂区42011600020003-999914新洲区42011700110012-9999黄石市1市辖区420201暂无0001-99992黄石港区42020200110012-99993西塞山区42020300140015-99994下陆区420204暂无0001-99995铁山区420205暂无0001-99996阳新县42022200010002-99997大冶市420281暂无0001-9999十堰市1市辖区420301暂无0001-99992茅箭区42030200030004-99993张湾区42030300020003-99994郧　县42032100020003-99995郧西县42032200010002-99996竹山县42032300020003-99997竹溪县42032400020003-99998房　县42032500020003-99999丹江口市42038100030004-9999宜昌市1市辖区420501暂无0001-9999第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案宜昌市2西陵区42050200040005-99993伍家岗区420503暂无0001-99994点军区42050400010002-99995虎亭区420505暂无0001-99996夷陵区420506暂无0001-99997远安县42052500010002-99998兴山县42052600030004-99999秭归县42052700020003-999910长阳土家族自治县42052800010002-999911五峰土家族自治县420529暂无0001-999912宜都市42058100040005-999913当阳市42058200010002-999914枝江市42058300030004-9999襄阳市1市辖区420601暂无0001-99992襄城区42060200110012-99993樊城区42060600070008-99994襄阳区420607暂无0001-99995南漳县42062400020003-99996谷城县42062500010002-99997保康县420626暂无0001-99998老河口市42068200020003-99999枣阳市42068300030004-999910宜城市42068400010002-9999鄂州市1市辖区420701暂无0001-99992梁子湖区420702暂无0001-99993华容区420703暂无0001-99994鄂城区42070400130014-9999荆门市1市辖区420801暂无0001-99992东宝区42080200050006-99993掇刀区42080400020003-99994京山县42082100010002-99995沙洋县42082200010002-99996钟祥市42088100020003-9999孝感市1市辖区420901暂无0001-99992孝南区420902暂无0001-99993孝昌县42092100010002-99994大悟县42092200050006-99995云梦县420923暂无0001-99996应城市42098100100011-99997安陆市42098200010002-99998汉川市4209840020(0001、0017没有使用)0021-9999荆州市1市辖区421001暂无0001-9999第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案荆州市2沙市区42100200060007-99993荆州区42100300010002-99994公安县42102200020003-99995监利县42102300010002-99996江陵县42102400020003-99997石首市42108100010002-99998洪湖市42108300020003-99999松滋市42108700010002-9999黄冈市1市辖区421101暂无0001-99992黄州区42110200040005-99993团风县42112100020003-99994红安县42112200010002-99995罗田县42112300010002-99996英山县42112400040005-99997浠水县42112500020003-99998蕲春县42112600020003-99999黄梅县42112700030004-999910麻城市42118100040005-999911武穴市4211820005(0003、0004没有使用)0006-9999咸宁市1市辖区421201暂无0001-99992咸安区42120200100011-99993嘉鱼县42122100050006-99994通城县42122200020003-99995崇阳县42122300060007-99996通山县42122400020003-99997赤壁市42128100100011-9999随州市1市辖区421301暂无0001-99992曾都区42130200030004-99993广水市42138100070008-9999恩施土家族苗族自治州1恩施市42280100010002-99992利川市42280200030004-99993建始县42282200010002-99994巴东县42282300010002-99995宣恩县42282500010002-99996咸丰县42282600010002-99997来凤县42282700020003-99998鹤峰县42282800020003-9999仙桃市142900400010002-9999潜江市142900500030004-9999天门市142900600020003-9999第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案神农架林区1429021暂无0001-99991.1.1取用水户和灌区编码(1)取用水户按GB11714-1997的规定执行，由9位数字和大写英文字母的组合码表示。非法人单位涉水组织机构代码按照GB11714-1997第3章的规定编制，由9位数字和大写英文字母的组合码表示，代码格式为AAAPPNNNM。其中AAA为3位字母，取“PDY”；PP为2位数字，表示非法人单位涉水组织机构所在省级行政区划的代码，NNN为3位数字或大写英文字母，表示同一省级行政区划内的非法人单位涉水组织机构的顺序编号，从001起顺序编号，数字不足以满足要求时应按顺序使用大写英文字母；M为一位校验码，具体按GB11714-1997第2.1.2条的公式计算。(2)灌区灌区代码采用第一次全国水利普查的编码成果，由12位数字表示，其代码格式为PPRRCCNNNNNN；PPRRCC为6位数字，是灌区所在县级行政区划代码。跨行政区的灌区，采用上一级行政区划代码；跨省级行政区的对象，约定使用888888；NNNNNN为6位数字，是灌区在所属行政区中的顺序编号，取值范围为000001~999999。1.1.2地表水取水口编码地表水取水口代码采用第一次全国水利普查的编码成果，由12位数字表示，其代码格式为PPRRCCNNNNNN。PPRRCC为6位数字，是地表水取水口所在县级行政区划代码。第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案NNNNNN为6位数字，是地表水取水口在所属行政区中的顺序编号，取值范围为000001~999999。1.1.1地表水水源地编码地表水水源地采用第一次全国水利普查的编码成果，由12位数字表示，其代码格式为PPRRCCNNNNNN。PPRRCC为6位数字，是地表水水源地所在县级行政区划代码。跨行政区的水源地，采用上一级行政区划代码；跨省级行政区的对象，约定使用888888。NNNNNN为6位数字，表示地表水水源地在该行政区中的顺序编号，取值范围为000001~999999。1.1.2河道断面编码河道断面由16位大写英文字母和数字的组合码表示，其代码格式为BTFFFFFFFFFYNNNY。BTFFFFFFFFF为12位数字和大写英文字母的组合码，对应河道断面所在的河流代码。NNN为3位数字表示该区域（流域，水系）内某个河道断面的编号。Y为1位数字，表示断面位置代码，具体见下表。表2断面位置代码名称表代码名称1上游河段横断面2中游河段横断面3下游河段横断面4上游河段纵断面5中游河段纵断面6下游河段纵断面9其他第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案1.1.1通讯协议监测站与数据监测中心通讯的传输规约：《水资源监测数据传输规约》（SZY206-2012）。1.1.2RTU设备设备选型必须通过水利部水资源相关监测要求和指定单位相关检测，其中DTU模块必须支持一发多收，能够同时向市、省两级接收平台发送数据。同时需要注意RTU的在线时间和上报频率，应该避免出现RTU长时间在线或者出现在线时间太短的情况。按照通讯规约的要求，RTU可以采用常在线模式和需要上报时再连接的模式。为了方便用户配置RTU参数，要求采用需要上报时再连接模式RTU设备的在线时间不能短于5分钟。同时，RTU设备与中心站建立链接时，能够自动补发未能成功发送到中心站的自报数据，并且用书面形式告知业主RTU能够补发的自报数据的天数。1.1.3网络要求RTU设备内插入的sim卡运营商必须是中国移动，并且能够通过运营商配置后通过VPN专线接入到省级现有接收平台。各个施工方可以购买武汉或者所在市的移动sim卡。共分为两种方案，直接接入省厅网络方案和通过各地市自建网络再接入省厅网络方案。方案一：直接接入省厅网络施工方统一在武汉市购买移动sim卡，将数据通过VPN专线接入省级接收平台。省级平台接入IP：172.16.101.5；端口号：9093（通过移动运营商VPN连接）省内GPRS-VPNAPNID：WHHBSWSZYJ.HBAPN号：374Ø办理方式第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案与武汉中国移动签订相关业务合作协议，统一由武汉移动开卡并加入省水利厅GPRS-VPN专网APN。实体号卡，邮寄配送。Ø收费期收费期自业务正式开始使用之日起计算，乙方正式开始向甲方收费，并预存一年费用。Ø收费项目专用SIM卡制卡费：免费；GPRS卡通信费用为：流量套餐30M/月、资费11元/月、超出部门资费0.01元/KB方案二：通过各地市自建网络再接入省厅网络自建网络:新增2M传输专线，700元/月省级平台接入IP：172.16.101.5；端口号：9093（通过移动运营商VPN连接）新增GPRS-VPNAPNID：申请新增（免费）自购路由器，搭建GRE加密通道。Ø办理方式与当地中国移动签订相关业务合作协议，由当地移动开卡并申请GPRS-VPN专网APN，新增专线接入服务器。Ø收费期收费期自业务正式开始使用之日起计算，乙方正式开始向甲方收费，并预存一年费用。Ø收费项目专用SIM卡制卡费：免费；GPRS卡通信费用为：流量套餐30M/月、资费11元/月、超出部门资费0.01元/KB。第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案第一章数据校核与入库1.1数据校验检测数据格式是否符合规范，各站点编码是否符合规则。定期查看上报的数据是否正常抽取入库。1.2数据入库数据入库包括数据接入流程、数据接入细则以及数据录入的实现。1.2.1数据接入流程为保障我省水资源省级监控点数据顺利接入到现有省级平台，需要各个施工方配合完成以下工作。第一、各施工方在施工前请提交《XX市水资源省级监控点数据集成接入计划》。该计划包括：网络环境接入方案、各测站及测点编码、《省级水资源监控能力项目信息填写样表》（见附表，以下简称《样表》），计划提交湖北省水资源监控能力建设项目办审核，审核通过后，各个施工方才可按照相应网络环境及编码规则实施。第二、填写《省级水资源监控能力项目信息表》并登录“湖北省水资源管理系统监测信息服务平台”进行基础信息录入。在实施的过程中，对于取用水监控体系（取水口和灌区自动监测站）和市界监控体系（自动监测站），安装一个监测点，填写一份《省级水资源监控能力项目信息表》的表1至表5（以下简称信息表），将《信息表》提交给湖北省水资源监控能力建设项目办审核，在“湖北省水资源管理系统监测信息服务平台”（以下简称“监测信息平台”）进行测站和监测点基础信息的录入；对于重要水源地巡测任务和水功能区巡测任务，需要填写信息表的表6，将《信息表》提交给湖北省水资源监控能力建设项目办审核。审核通过后，第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案然后再进行下一个监测点的实施工作。第三、各施工方在施工完成后，需要提供《信息表》的电子文档和纸质文档。第四、施工方与接收平台的建设方进行测试联调。各个施工方需预先准备联调测试设备，与省级接收平台的建设方西安山脉进行通讯协议的报文上报和指令下发的相关测试工作，进行测试联调以后，才能发送到省级平台，进行正常的数据接收和上报。1.1.1数据接入细则施工方需要提供的资料是《XX市水资源省级监控点数据集成接入计划》、《信息表》，并在“湖北省水资源管理系统监测信息服务平台”录入测站和监测点基础信息。以武汉市为例。(1)提交《武汉市水资源省级监控点数据集成接入计划》《计划》包括武汉市水资源省级监控点的网络环境；各个测站和测点的编码，以取用水为例。需要进行取用水测站和取用水监测点进行命名和编码。例如：取用水测站名称为：武钢苗圃1号站，取用水测站编码为：4201010001；取用水监测点名称为：武钢苗圃1号站一号点，取用水测站编码为：4201010001001；省控点可用编码参看1.1.1表1取用水测站可用编码情况表。《省级水资源监控能力项目信息样表》，参看附表。《计划》提交给提交湖北省水资源监控能力建设项目办进行审核，待审核通过后，施工方可以根据相应网络环境及编码规则实施，并且按照《计划》中的《样表》进行基础信息的填写。(2)填写《信息表》《信息表》共分为6个子表，主要分为《表1取用水测站信息表》、《表2取用水监测点信息表》、《表3取用水户监测设备一览表》、《监测站地理位置照片》、《RTU技术细节调研表》和《水质站基础信息表》。表格的填写参看样表。(3)录入基本信息进入“监测信息平台”（http://219.140.162.169:3379/ucp/main.htm），第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案用户名密码以武汉市为例，用户名为WH，密码为123456，详细用户名密码届时会进行公布。进入基础信息的录入。信息录入界面如下图。图1取用水测站基础信息录入界面(1)监测数据上报各个施工方将数据传送到省级平台时，需要填写《RTU技术细节调研表》（见附表）。并且联系西安山脉的工程师（见联系方式），进行测试联调，一方面测试网络情况，确保网络通畅，另外一方面联调自报报文，下发测试指令进行联调，确保数据上报正常。西安山脉的工程师对测试联调结果进行记录，形成《XXX联调记录》，确保数据能够成功上报后，各个施工方才能将数据上报给省级平台。1.1.1数据录入的实现数据的录入主要包括两个方面：基础数据（取用水测站基本信息、取用水监测点基本信息、工况基本信息）和监测数据通过配置TI任务从监测信息服务平台数据库抽取到水资源汇聚库、然后进入水资源综合业务库；基础数据中的关系数据通过收集整理后，统一导入数据库。第11页 湖北省水资源监控能力建设项目省控点数据集成技术方案附表省级水资源监控能力项目信息填写样表表1取用水测站信息表长江葛洲坝集团第四工程有限公司取用水户长江葛洲坝集团第四工程有限公司二江1号站取用水测站基本信息表(以RTU为测站单位)序号名称内容备注1监测站编码4205020003必填2取用水测站名称长江葛洲坝集团第四工程有限公司二江必填3取用水测站类别地表水取水站必填4取用水户名称长江葛洲坝集团第四工程有限公司必填5取用水户编码PDY420058必填　6取用水户归属行政层级代码给取用水户颁发取水许可证机关的行政层级代码，若有多个颁证机关，填写其中最高的层级代码，如省、市、县均有，则填写省级行政区划代码必填　7所在地测站代表点所在地县级以下详细地址（XX县XX街道XX号）必填8联系人联系人姓名　联系人电话　所在单位　必填9基面类型54年黄海高程系　10基面高程221　11修正基值1.03　第20页 湖北省水资源监控能力建设项目省控点数据集成技术方案12修正参数用于确定将相对水位根据修正基值修正到基面高程的公式的参数　13测井类型专用井　14测井地面高程221　15设站年月76.5必填16管理单位名称宜昌市水务局必填17经度111°16′53″必填18纬度30°44′12″必填19RTU设备编码BE1322SM58N-011K2必填20关联监测点名称长江葛洲坝第四工程有限公司二江1号站一号点必填21是否为行政区界断面所在的取水测站□是□否必填22断面名称如为断面的测站必填23断面编码如为断面的测站必填24行政区界断面级别□省际行政区界断面□市际行政区界断面□县际行政区界断面如为断面的测站必填25上游行政区代码如为断面的测站必填26下游行政区代码如为断面的测站必填27是否为灌区所在的取水测站□是□否必填28关联灌区名称如为灌区的测站必填29关联灌区编码如为灌区的测站必填第20页 湖北省水资源监控能力建设项目省控点数据集成技术方案30灌区类型□水库灌区□引水灌区□提水灌区□井灌区□混合灌区如为灌区的测站必填31灌区面积灌区范围内总灌溉面积，计量单位为万亩，计至两位小数如为灌区的测站必填32灌区规模□大型（灌溉面积30万亩以上）□中型（灌溉面积1～30万亩）□小型（灌溉面积1万亩以下）如为灌区的测站必填33灌区所在管理单位如为灌区的测站必填34通讯模块信息SIM引示号1381223321SIM卡PIN121212112必填VPNIP　通信运营商移动备注：联系人为取用水测站具体位置的联系人、联系电话与所在单位表2取用水监测点信息表长江葛洲坝集团第四工程有限公司取用水户长江葛洲坝第四工程有限公司二江1号站取用水测站长江葛洲坝第四工程有限公司二江1号站一号点取用水监测点基本信息表序号名称内容备注1监测点编码4205020003001必填2监测点名称长江葛洲坝第四工程有限公司二江1号站一号点必填3监测点地址测站代表点所在地县级以下详细地址（XX县XX街道XX号+设备具体位置）必填4所属测站名称长江葛洲坝第四工程有限公司二江1号站必填第20页 湖北省水资源监控能力建设项目省控点数据集成技术方案5所属测站编码4205020003必填6关联地表水取水口名称　必填7地表水取水口编码　必填8关联水源地名称　必填9水源地编码　必填10所属RTU设备编码BE1322SM58N-011K2必填11所属取用水户名称长江葛洲坝集团第四工程有限公司必填12所属取用水户编码PDY420058必填　13监测项目流量必填14监测类型直接监测必填15水源类型河道必填16取水管信息材质无缝钢管管径30MM型号必填17经度111°16′53″必填18纬度30°44′12″必填备注：1.监测项目：水位、水量2.监测类型：直接监测、间接监测3.水源类型：地表水:河道、水库、湖泊、其他地表水；地下水：浅层水、承压水、地热水、矿泉水、岩溶水、其他地下水第20页 湖北省水资源监控能力建设项目省控点数据集成技术方案表3取用水户监测设备一览表长江葛洲坝集团第四工程有限公司取用水户监测设备一览表序号名称型号编号单位数量备注1流量计LGVH00212001个1必填2RTUW5100N-G001个1必填3DTU通讯模块cvg2100N-G001个1必填4太阳能及充电控制器TYN230-G0023块1必填5蓄电池XDC310-F012块2必填6信号及电源避雷器BLZ003-11011套1必填7水位计　　　　　8………………　　　　　9　　　　　　承建方签字：____________监理签字：____________甲方签字：__________第20页 湖北省水资源监控能力建设项目省控点数据集成技术方案表4监测站地理位置照片长江葛洲坝集团第四工程有限公司取用水户长江葛洲坝集团第四工程有限公司二江1号站取用水监测站地理位置照片地图经纬度照片地标参照物照片　　第20页 湖北省水资源监控能力建设项目省控点数据集成技术方案表5RTU技术细节调研表公司名称问题答案说明XXXXX公司贵公司承建哪几个地市？必填贵公司的RTU是哪个厂家生产的？必填贵公司的RTU是否遵循szy206通信协议？必填贵公司的测站有几种类型？必填测站类型分别是哪些？必填每种类型测站上报数据内容分别是什么？必填每种类型测站上报数据内容分别是什么？(报文内容示例)必填第20页 湖北省水资源监控能力建设项目省控点数据集成技术方案表6水质站基础信息表*填报单位：*填报人：*填报时间*水质站名称*水质站编码*经度*纬度*所在区县级行政区设站年月*具体地址*监测方式□自动□人工□自动人工相结合*管理单位名称管理单位组织机构码*监测单位*水资源三级分区*水域类型□河流□湖泊□水库*所在河流名称*所在河流编码*代表河长*所在水系*所在湖泊*所在湖泊编码*代表面积*所在水库*所在水库编码*代表库容距河口距离（KM）汛期开始时间汛期结束时间*所在河道断面*所在河道断面编码*边界站标志□省界□地（市）界□区县界*水源地站标志□是□否*所在水源地*所在水源地编码*所在水功能区*所在水功能区编码第20页 湖北省水资源监控能力建设项目省控点数据集成技术方案联系方式任建(西安山脉)tel:18191330405qq:77074173邮箱:77074173@qq.com闻畏(东华软件)tel:15927614346qq:306080117邮箱:306080117@qq.com胡俊(北京慧图)tel:18507161023qq:874305595邮箱:874305595@qq.com第20页'
