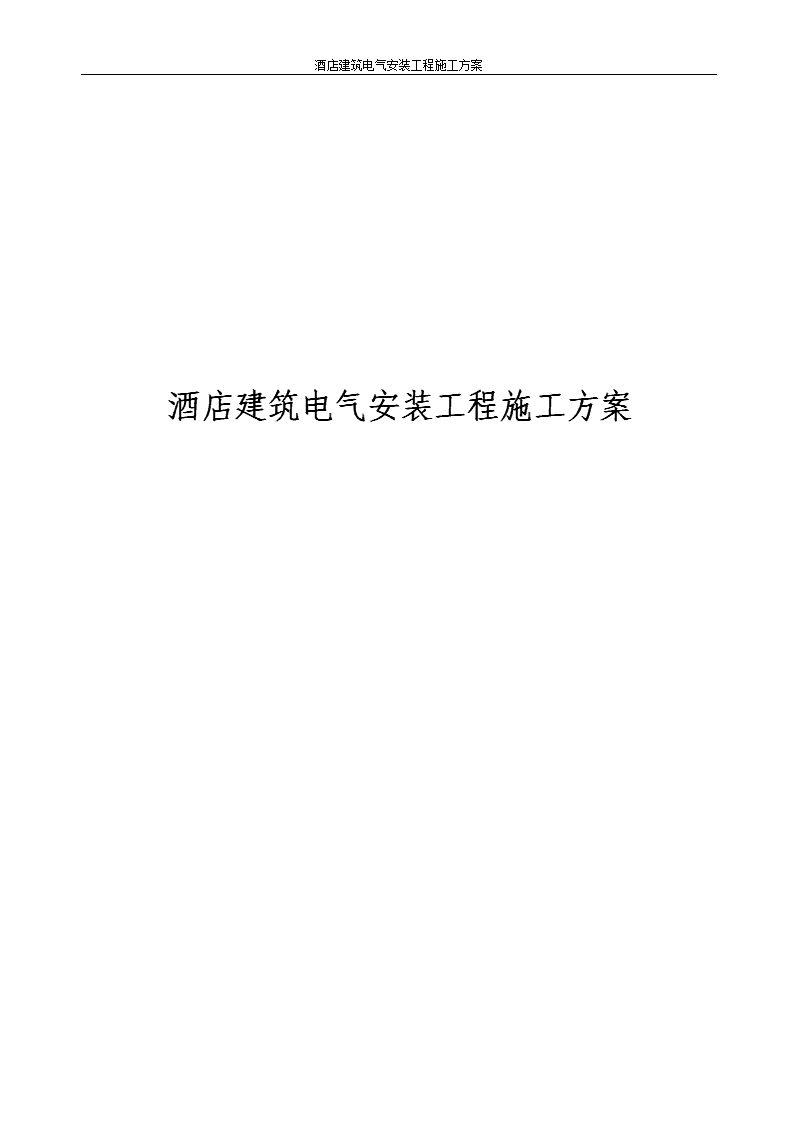

酒店电气安装工程施工设计方案

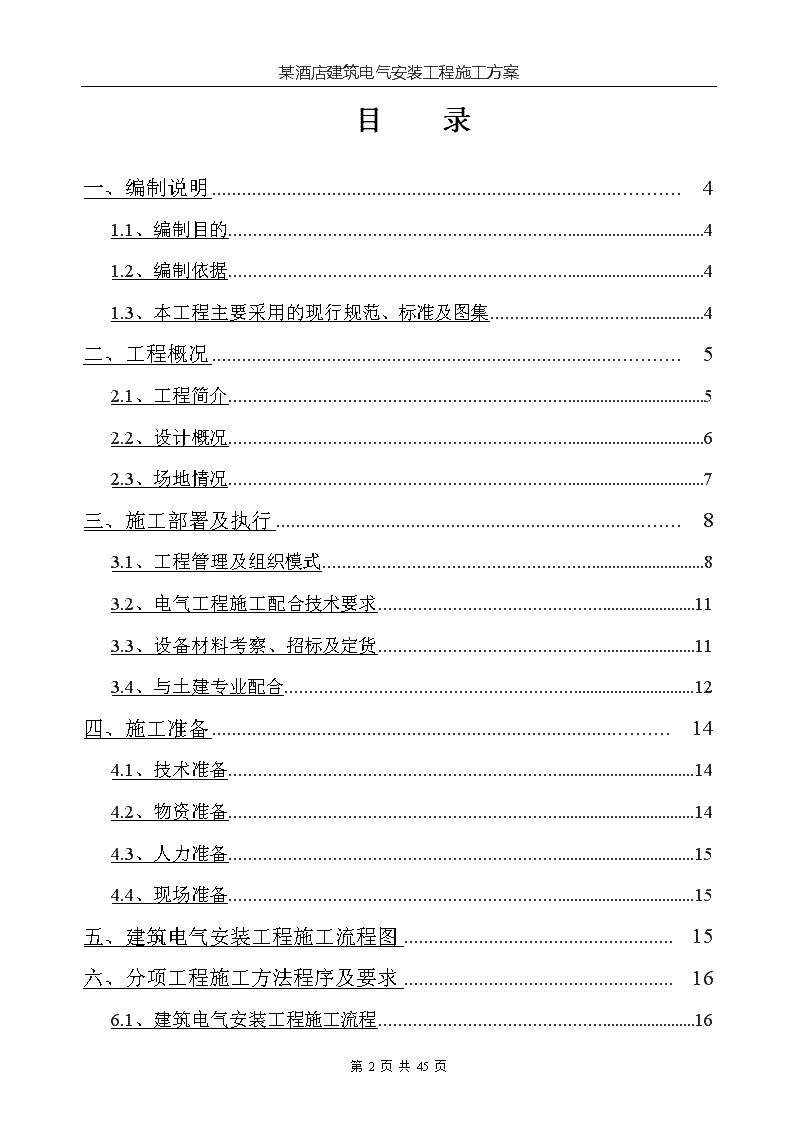

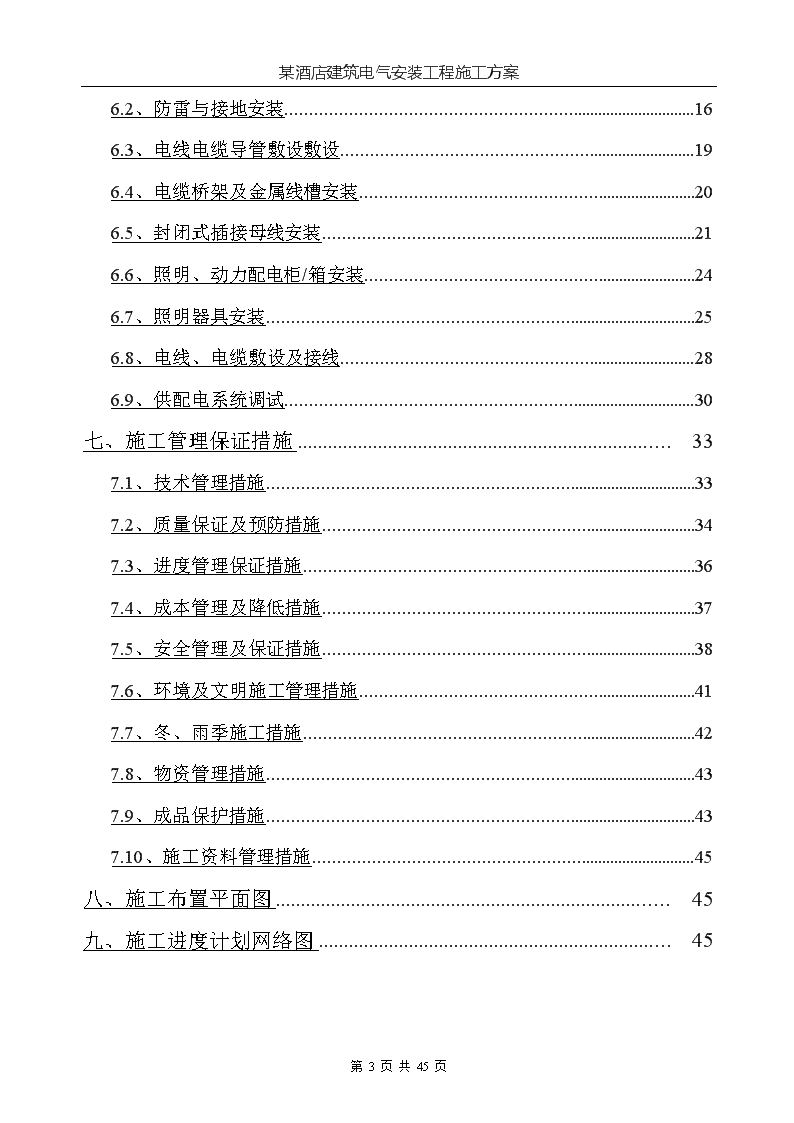

'某酒店建筑电气安装工程施工方案酒店建筑电气安装工程施工方案第45页共45页 某酒店建筑电气安装工程施工方案目录一、编制说明41.1、编制目的41.2、编制依据41.3、本工程主要采用的现行规范、标准及图集4二、工程概况52.1、工程简介52.2、设计概况62.3、场地情况7三、施工部署及执行83.1、工程管理及组织模式83.2、电气工程施工配合技术要求113.3、设备材料考察、招标及定货113.4、与土建专业配合12四、施工准备144.1、技术准备144.2、物资准备144.3、人力准备154.4、现场准备15五、建筑电气安装工程施工流程图15六、分项工程施工方法程序及要求166.1、建筑电气安装工程施工流程16第45页共45页 某酒店建筑电气安装工程施工方案6.2、防雷与接地安装166.3、电线电缆导管敷设敷设196.4、电缆桥架及金属线槽安装206.5、封闭式插接母线安装216.6、照明、动力配电柜/箱安装246.7、照明器具安装256.8、电线、电缆敷设及接线286.9、供配电系统调试30七、施工管理保证措施337.1、技术管理措施337.2、质量保证及预防措施347.3、进度管理保证措施367.4、成本管理及降低措施377.5、安全管理及保证措施387.6、环境及文明施工管理措施417.7、冬、雨季施工措施427.8、物资管理措施437.9、成品保护措施437.10、施工资料管理措施45八、施工布置平面图45九、施工进度计划网络图45第45页共45页 某酒店建筑电气安装工程施工方案一、编制说明1.1、编制目的本施工方案是为酒店大商业区工程施工所编制的，指导电气专业施工用纲领性文件，适用于施工全过程。目的是在经济上合理，技术上可靠的前提下，保质、保量、保工期。1.2、编制依据本施工方案编制依据是：工程施工合同、施工图纸、酒店大商业区工程施工组织设计、国家现行规范、规程、标准，北京市有关建筑施工现场安全管理规定及其他管理性文件，并结合以往同类工程特点、施工经验及我公司施工能力、技术装备水平制定的。1.3、本工程主要采用的现行规范、标准及图集在本工程中主要采用以下规范、标准及图集，详见下表（表1）序号类别规范、标准及图集名称编号1国家建筑工程施工质量验收统一标准GB50300-20012国家建筑电气工程施工质量验收规范GB50303-20023国家智能建筑工程质量验收规范GB50339-20034国家建筑与建筑群综合布线系统工程验收规范GB/T50312-20005国家建筑物电子信息系统防雷技术规范GB50343-20046国家火灾自动报警系统施工及验收规范GB50166-927国家电气装置安装工程电气设备交接试验标准GB50150-20068国家电气装置安装工程电缆线路施工及验收规范GB50168-20069国家电气装置安装工程接地装置施工及验收规范GB50169-200610国家电气装置安装工程旋转电机施工及验收规范GB50170-200611国家电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-9212国家电气装置安装工程低压电器施工及验收规范GB50254-9613国家防空地下室电气设计04FD01-0214国家钢制电缆桥架工程设计规范CECS31：9115国家套接紧定式钢导管电线管路施工及验收规程CECS120:200016国家低压母线槽选用、安装及验收规程CECS170:2004第45页共45页 某酒店建筑电气安装工程施工方案1国家室内管线安装（2004年合订本）D301-1~32国家防雷与接地安装（2003合订本）D501-1~43国家封闭式母线及桥架安装（2004年合订本）D701-1~34国家常用低压配电设备及灯具安装（2004年合订本）D702-1~35行业图形符号与技术资料92DQ16行业低压配电装置（99年版）92DQ37行业内线工程（2005年版）92DQ5-18行业照明装置（2002年版）92DQ69行业火灾自动报警与联动控制（2006年版）92DQ9-110行业防雷与接地装置（2005年版）92DQ13-111行业水泵风机及其电源切换集成模块化控制系统装置92DQZ112地方建筑工程资料管理规程DBJ01-51-200313地方建筑安装分项工程施工工艺规程（第七分册）DBJ/T01-26-200314地方建筑安装分项工程施工工艺规程（第八分册）DBJ/T01-26-2003（表1）二、工程概况2.1、工程简介工程简介如下表，见表2所示。序号项目内容1工程名称酒店工程2建设地点3建设单位4设计单位5监理单位6质量监督7施工单位第45页共45页 某酒店建筑电气安装工程施工方案8合同范围除变配电、电梯、柴油发电机、应急电源EPS、弱电等工程由甲方分包；市政通信、市政有线电视工程由甲方直包外图纸上设计的其他施工内容及甲方分包工程的预埋管路的施工9工期要求计划开工日期：2007年3月20日竣工日期：2008年12月31日总工期：653日历天10质量要求工程质量等级：合格11建筑面积143492m212主体结构型式酒店为框架—剪力墙结构、办公楼为框架核心筒结构13建筑功能地下连为一体，共三层，地上以抗震缝分为酒店和办公楼两部分。地下三层为人防地下室，地下二层为车库，地下一层、首层、二层为商场。酒店部分三层为设备层，三层以上均为酒店客房；其余部分三层以上均为办公楼。14建筑高度酒店99.85m办公楼99.85m裙房6.0m、10.0m、12.0m、12.8m15建筑层数（地上／地下）酒店地上31层、地下3层办公楼地上25层、地下3层（表2）2.2、设计概况电气专业设计包括建筑电气工程、智能建筑工程（弱电）两个部分。本工程施工范围包括从低压配电柜馈出线逐级向下到低压配电系统设备安装以及防雷接地系统安装。建筑电气工程包括：变配电室工程、动力配电工程、照明工程、防雷及接地安装工程及等电位联结工程等。智能建筑工程工程包括：综合布线系统、楼宇自控系统、停车场自动化管理系统、保安监控系统、有线电视系统、火灾自动报警系统、电子巡更、电话系统、背景音乐及应急广播系统等。本工程电源为一级负荷供电，由两路10kV电源进线，高压采用单母线分段运行方式，中间设联络单元，平时两路电源同时分列运行，互为备用，当一路电源故障时，由另一路电源负担全部负荷。变配电室设在地下一层，左侧变配电室给酒店供电，右侧变配电室给办公楼、商业供电。低压配电系统采用放射式供电，对于照明和一般负荷采用树干式及放射式相结合的方式供电，对于单台容量较大或重要的负荷采用放射式供电，配电主干线采用第45页共45页 某酒店建筑电气安装工程施工方案封闭式插接母线及电力电缆相结合，封闭式插接母线竖向主要在水平楼板下安装、强电竖井内安装；电缆主要采用电缆桥架敷设，各配电支线采用铜芯导线穿管暗敷或明敷。本工程所选取用的电缆和导线采用普通型、耐火型（高压电缆除外）。本工程采用联合接地系统，变压器中性点、防雷接地、等电位接地装置、电子信息系统接地、设备接地等均采用联合接地体，接地装置由建筑物、构筑物的金属体、构造钢筋和基础钢筋组成，系统接地电阻设计要求不大于0.5欧姆。当综合接地电阻不能达到要求时，应采取增加人工接地体的措施。为防止各类接地系统之间的相互干扰，尤其是强电系统对弱电系统的干扰，各系统的接地干线应从接地装置的不同点引出，并保证足够的距离。本工程的设计采用TN-S系统，并应始终保证接地线（PE）和零线（N）分开。本工程属于二类防雷建筑物，在屋顶女儿墙及其它凸出部位设置避雷带，屋面设置避雷网，利用建筑物内的大于Φ16对角主筋作为防雷引下线。为防止触电事故的发生，本工程所有的插座回路均选用性能可靠的漏电保护开关，并设专门PE线，公共卫生间设置局部等电位联结。建筑内所有可接近导体在接地的同时，还采取等电位联结双重保护以防人身触电，在建筑物45米以上部位每隔3层设置均压环。民用建筑电气防火是电气工程中一项重要内容，在施工中选用阻燃材料为主，采取防火封堵等措施，在消防供电回路、应急照明等一级用电回路采用耐火材料和双电源，并采取必要的防火措施。照明部分包括正常照明和应急照明。地下室多采用日光灯、防水防尘灯和应急疏散指示灯；商业楼仅设计疏散灯，照明灯具根据装修图纸安装；酒店及写字楼正常照明每户只做简单设计，其出线待装修时再安装，设计灯具为筒灯。2.3、场地情况酒店大商业区工程位于北京市海淀区马甸东路西侧（北三环马甸桥西北角）。2.3.1、施工现场用水计划在现场的南北侧分别有两个市政给水管线提供现场临时用水。施工现场用水包括施工用水和消防用水两部分，分别设置。根据现场实际情况，在现场的北侧、西侧、南侧及加工区域内共设置10个消火栓，主管沿现场道路布置，具体见施工平面布置图。详见《现场临时用水施工组织设计》。2.3.2、施工现场用电计划根据临时用电施工组织设计，布置现场电气控制设备及电缆敷设，控制设备要求有防雨防晒措施，电缆采用直埋方式敷设，直埋穿路设置套管。现场两个变压器，总容量分别为500KVA和630KVA，经计算，满足施工要求。详见《现场临时用电施工组织设计》。第45页共45页 某酒店建筑电气安装工程施工方案2.3.3生产、生活临时设施计划本工程施工现场场地狭窄，现场不设材料加工场地、工人生活区，只设置临时的材料堆放倒运场地、办公用房；装修施工阶段可利用建筑物首层场地，因地制宜利用现场场地。尽可能在距离施工现场较近的范围内考虑租赁场地，用来做材料加工场地。三、施工部署及执行3.1、工程管理及组织模式3.1.1、组织机构3.1.2、项目经理岗位责任制A、坚持以诚信服务为基本理念，科学管理，搞好安全生产，文明施工，提高服务质量和经济效益。B、负责项目部的工程、质量、技术、安全、财务、生活等全面的管理工作。C、贯彻执行国家和工程所在地政府的有关法律、法规和政策。执行企业的各项管理制度，完成公司下达的安全、质量、经济等各项指标。D、组织编制工程项目施工组织设计，制定安全生产、保证质量和降低成本措施并组织实施。E、对工程项目施工进行有效控制，执行有关技术规范和标准，积极推广应用新技术和现代化管理，努力实现技术进步。F、科学组织和管理进入项目的人、财、物资源，做好人力、物力和机械设备的调配与供应，及时解决施工过程中出现的问题，做好资源优化配置，提高综合经济效益。G、组织制定项目经理部各类管理人员的职责权限和各项规章制度，搞好与公司各机关、各职能部门的业务联系和经济往来，定期向公司经理汇报。H、严格财经制度，加强财务、预算管理，正确处理国家、企业、集体、个人四者之间的利益关系。I、经常听取群众意见，解决工作和生活中的实际问题。J、组织施工现场定期的安全检查、质量检查，发现问题应及时制定措施并加以解决。K、配合公司各部门对施工现场的各项检查，对存在的问题组织制定相应措施加以整改。3.1.3、工程师（技术员）岗位责任制A、认真熟悉图纸，了解设计意图和图纸内容，参与编制施工组织设计和保证工程质量的技术措施，负责对施工组织设计执行情况进行跟踪检查。B、参加审查图纸，负责业主来函，施工图修改（设计变更）的处理，以及工程洽商的办理。C、根据公司《质量保证手册》及质量体系程序文件的要求，负责编制项目质量计划。D、确定工程项目所采用的技术标准和验收规范，提供采购物资的技术标准及质量要求。第45页共45页 某酒店建筑电气安装工程施工方案A、配合工长组织向作业队进行技术交底，参与分项、分部工程的质量评定。B、督促、检查有关部门的检验设备的周期送检、校准，标识、报废和封存。C、参与一般不合格品的评审工作，确定处置方案，并制定纠正（预防）措施，并对不合格品执行不合格品控制程序。D、负责项目部产品标识的管理、监督工作。E、负责项目工程的测量定位的监督检查。F、积极总结推广新技术、新成果。G、搜集、整理工程技术资料，并按要求及时进行归档。3.1.4、材料员岗位责任制A、按照项目材料计划，遵守市场管理的有关规定，遵守财务制度，廉洁奉公，及时报帐，手续清楚，合理合法地做好材料采购工作。B、搞好市场调查，掌握市场行情，对各种市场信息进行分析、整理，掌握市场材料供求规律和发展趋势，取得材料采购中的主动权，按质、按量、按期地组织各种材料采购供应。C、讲求经济效益，降低材料成本，节约采购费用。按计划合理确定采购批量，避免积压浪费，要挑选质量好、价格低、运输合理、费用节省的单位和地区，进行择优选购，同时，做到“三比一算”，加强经济核算，减少资金占用，努力降低采购成本。D、按建筑生产过程、建筑设计和施工组织的要求采购，保证采购的材料在性能、质量、规格和用途方面符合要求。E、做好物资的合同、催交、运输、验收入库、货款结算等组织工作，随时掌握合同执行情况，保证材料采购各个环节协调一致，顺利完成采购任务。F、参与分供方的评价，编制合格分供方名单，建立和保存合格分供方档案。G、负责对采购顾客提供的材料、设备、各种物资不合格品判定和处置工作。3.1.5、安全员岗位责任制A、认真宣传、贯彻国家安全工作的方针和上级各项安全标准和管理制度，并监督检查执行情况。B、制定项目工程安全工作计划和方针目标，针对项目工程特点制定安全管理办法，并监督检查贯彻执行情况。C、参加生产例会，协助领导建立、健全安全例会制度，并负责督促实施。D、督促、检查、帮助、指导作业队安全工作的开展，做好外查、内业工作，逐步实现规范化、标准化的管理。E、严格法规、标准、条例、办法的执行，加强安全内部检查力度，对严重违章和重大隐患，及时制止，并严明奖罚制度。第45页共45页 某酒店建筑电气安装工程施工方案A、协助领导组织开展安全生产活动，组织安全检查，参加安全、劳动竞赛活动。B、对在施工生产过程中劳动用品、用具的采购、使用、保管情况，进行监督检查。C、协助项目经理与作业队签订安全责任状，并进行定期考核，对各作业队或签约人提出奖罚意见。根据奖罚标准对作业队或个人给予奖励或处罚。D、参与项目工程发生的安全事故和重大未遂事故的调查处理工作。同时作好事故的分析、统计上报工作。3.1.6、质量检查员岗位责任制A、认真贯彻执行国家施工验收规范、工艺标准，并监督检查执行情况。B、协助施工人员搞好预检，组织作业队自检、互检和工序交接的检查，随时掌握作业队质量动态，及时发现和消除质量隐患。C、及时对分项、分部工程质量进行评定，对不符合质量要求的有权责令停工、返工和罚款处理。D、参加施工方案和质量目标的编制、图纸会审、技术交底等工作。并对施工方案执行情况进行跟踪检查。E、对现场加工制作的半成品或建筑安装施工过程中的不合格品进行判定与标识，填写不合格品通知单并送交责任单位。F、负责对不合格品的纠正措施的实施情况进行验证。G、对质量检查过程中发现的不合格产品进行原因分析，并对处置结果进行监督执行。H、整理各项质量资料，填写质量报表，正确反映质量情况，大胆行使质检员的权力。3.1.7、施工员（工长）岗位责任制A、认真贯彻执行各项管理制度，积极配合工地负责人，保证各项工作目标的完成。B、参加施工方案的编制，组织向工人技术交底，安排作业，搞好与其他工程的协作配合，避免矛盾和返工。C、督促作业队按图纸、按技术、质量交底并按操作规程施工，组织质量预检和作业队自检，做到不合格工序不交接，发生问题，及时解决，直到合格为止。D、经常组织作业队进行质量、安全教育，使每个人都能自觉的把住质量关、安全关。E、严格执行进度计划，坚持要求作业队按工序施工，安排作业，明确主攻方向，保重点，做到出现问题及时处理。F、积极制定各种质量、安全措施，随时掌握施工情况，及时发现和消除隐患，组织均衡连续施工。G、协同材料员，有计划地组织料具出库入库，保证现场料具码放整齐，满足施工需要和业主现场要求。第45页共45页 某酒店建筑电气安装工程施工方案A、协同安全员搞好安全生产，杜绝现场违章现象，做到奖罚分明。积极配合业主搞好工作，对业主、监理的合理要求，不推不托。3.2、电气工程施工配合技术要求组织技术人员熟悉图纸，对图纸进行自审，熟悉和掌握施工图纸的全面内容和设计意图，解决好图纸及日后现场施工存在的问题。并要与结构、建筑、通风空调、给排水及其他相关专业图纸及现场施工情况联系对照，及时发现问题，并及时与建设单位、设计单位、监理单位协商解决。建筑电气工程施工前要了解土建专业的布局及建筑结构情况和电气配管与其他工种间的配合情况。核实图中选用设备材料，准备工机具，根据工程总体进度计划及进度要求做好工作安排，合理配备劳动力、提出材料采购、进场计划，并具体实施。做好技术交底工作。本工程每一道工序开工前，均需进行技术交底和安全交底。3.3、设备材料考察、招标及定货设备及主要材料的考察和采购拟提前进行，在根据根据总承包合同图纸要求和甲方的使用功能需求，确定设备材料的技术要求，并确定1~3家供货单位，进行资格考察，经考察合格后，签定定购合同。3.4、与土建专业配合电气专业配合土建施工是电气施工的一项重要工作，多数为隐蔽工程项目，大量的电气配管、预埋件掩埋在基础里。所以要及时随土建施工进度进行施工，并做到准确无误，满足图纸要求、规范、标准和图籍要求。自然接地体配合与土建基础底板同步进行，电气导管配合是主要内容，应在土建每一层钢筋铺完之后进行交叉施工，电气预留孔洞应核对准位置和尺寸，基础配合从2007年7月开始，始终穿插于土建施工之中，直到其二次砌筑结束。在施工过程中要配合其他专业施工，做到小让大，有压让无压的工艺进行施工。3.4.1、预留预埋施工人员按图纸的要求和施工规范的规定（或实际要求），经过综合考虑，确定盒（箱）的正确位置，及管路的敷设部位和走向，以及在不同方向进出盒（箱）的位置。配合土建按图进行管路、孔洞的预留预埋。穿越建筑物基础的部分及时预埋，其中穿越地下三层人防区域、建筑物外墙及屋面的部分需做止水圈，并作密闭处理，电缆套管预埋需做防腐处理后再埋入土中，墙内侧的管口打喇叭口，墙外侧的管口采用止水法兰。施工时需与土建专业密切配合，熟悉图纸，做到预留预埋一次到位，位置准确，严禁漏埋。与土建结构矛盾之处，由技术人员协商处理，不得随意损伤建筑结构，预留预埋按设计要求验收合格后方可继续进行下道工序施工。第45页共45页 某酒店建筑电气安装工程施工方案3.4.2、预留孔洞在土建绑扎钢筋前根据施工图纸确定所留孔洞位置，并提交给结构专业。按照孔洞的尺寸加工木盒，待土建绑扎钢筋完毕后，与其配合将木盒嵌入图示位置，并将木盒固定牢固，混凝土浇筑完，拆模后要进行技术复核。重点注意强电竖井封闭式插接母线及电缆桥架通过的孔洞的预留，考虑封闭式插接母线及电缆桥架通过的孔洞的大小以及保证其上下垂直贯通，并满足规范、标准要求。3.4.3、管路预埋预埋的钢导管使用前先进行外观检查，不得有穿孔、裂缝、显著的凸凹不平及严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊接钢管除锈后内壁刷红色防锈漆。暗配的电线管路宜沿最近的路线敷设并尽量减少弯曲和交叉，弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象。埋入墙或混凝土内的管，距砌体表面的净距不应小少15mm（消防用电设备线路钢管暗敷设的保护层厚度不宜小于30mm）。敷设时先确定设备（灯头盒、接线盒和配管引上引下）的位置，测量敷设线路长度，然后进行配管加工（弯曲、锯割、套丝），将管与盒按已确定的安装位置连接起来，焊接钢管管路连接采用套管连接，安装时连接管的对口处在套管的中心，套管长度为连接管径的2.2倍，焊口焊接牢固、严密。在土建绑扎第一层钢筋后，将管、盒连成一体，并做可靠跨接地线。为保证盒子位置正确，在砼顶板使盒子紧贴模板，将盒点焊接在钢筋上以固定；管口入盒长度在3~5mm，并做好丝扣联接；灯盒三个以上严格测量保证其在一条直线上；吊顶内装设的接线盒单独固定，其朝向应便于检修和接线，观感美观。管口内塞堵塑料管塞，接线盒内塞堵泡沫塑料或用锯末塞堵以防止水泥砂浆和杂物进入。工程隐蔽前，必须履行三级检查制度，即班组自检、班组互检、质量检查员专检并经过专业监理工程师检查认可后方可隐蔽，并随时做好资料报验工作。检查的主要内容为：是否有管、盒遗漏或位置错误，管口、接线盒的塞堵是否严密可靠，接地线是否齐全可靠。混凝土浇注时电气专业派人进行专门配合防护以防止混泥土振捣时管路及线盒移位。混凝土拆模后及时派人进行清理，将线盒内清扫干净后穿入铁丝为下一步穿线作好准备。3.4.4、防雷接地装置预埋防雷接地、等电位接地、以及电力系统的接地装置预埋包括如下内容：用结构专业的楼板内的钢筋、柱内钢筋作为接地装置。利用结构柱内大于Φ16结构对角主筋作为防雷引下线，作为防雷引下线钢筋刷涂醒目的红色油漆标志以便于准确寻找同时也防止遗漏，并在楼顶防雷接地引下线处粘贴国家标准的接地标识，同时作好资料的隐检报验工作。第45页共45页 某酒店建筑电气安装工程施工方案3.4.5、弱电工程施工我公司对弱电工程（火灾自动报警系统、保安监控系统、停车场自动化管理系统、综合布线系统、电子巡更系统、楼宇自控系统、有线电视和卫星天线系统、背景音乐及消防广播系统等）仅做管路预埋，其他施工及深化设计由专业施工单位施工、设计。3.4.6、重点难点安排1、重点一：地下基础地板自然接地体配合面积大，焊接点多，焊接难度大，需要焊工多，应充分准备，保证焊接质量，认真查漏，作好标记，保证良好的导通性。待基础地板施工结束后，测取接地电阻，并做好资料记录工作，如果偏大，应及时增做人工接地体，满足规范要求后再进行下道工序施工。2、重点二：等电位联结是确保民用建筑使用安全性的重要措施，施工中要密切配合，作为一项重要工作对待。3、重点三：封闭式插接母线是施工中比较贵重的材料，应在土建施工结束，管道设备安装完后，最后确定路径，然后要求厂家测量、供货，再进行安装。封闭式插接母线比较重，安装时一要注意安全，不要挤、砸伤人，二要保护好母线绝缘层及外壳油漆。4、重点四：分阶段施工安装完成后，对已完成的分项工程进行成品保护。5、难点一：灯位、开关、插座位置的准确性是施工中的一个难点，一是施工前要认真看图，做到准确无误；二是各专业之间要交叉施工，各专业一定要配合施工。6、难点二：竖井封闭式插接母线安装，一是空间小，二是母线重，安装时比较困难；竖井内电缆敷设竖向高度大，电缆长，固定难度大。施工工序应周密安排，方法程序得当。四、施工准备4.1、技术准备1、熟悉合同，划清施工范围，弄清合同要求标准，阅读技术标书。2、组织各部门有关人员认真学习，熟悉施工图纸，搜集相关资料，相关图集、国标、验收规范等。3、设计技术交底。虚心听取设计交底，了解设计思路，把握设计意图，指导阅读图纸。4、图纸自审，图纸会审。认真阅读图纸，发现问题，及时与设计沟通，消除设计缺陷。5、做好技术交底准备。结合项目图纸，有针对性的做好技术交底工作。4.2、物资准备4.2.1、机具准备主要机具准备如下表（表4）序号名称规格数量备注第45页共45页 某酒店建筑电气安装工程施工方案1电焊机21kVA20台07.06.28进场2导链2t6台07.06.28进场3导链1t10台07.06.28进场4电动套丝机3″8台07.06.28进场5电锤30台07.06.28进场6液压弯管机4″4台07.06.28进场7角向磨光机125mm20台07.06.28进场8无齿锯10台07.06.28进场9气焊工具10套07.06.28进场10台钻Φ164台07.06.28进场11液压开孔器3″10台07.06.28进场12低压摇表500V5块07.06.28进场13低压摇表1000V2块07.06.28进场14接地电阻测试仪0.1~100Ω1块07.06.28进场15万用表6块07.06.28进场16钳形电流表0~400A6块07.06.28进场17力矩扳手4套07.06.28进场（表4）4.2.2、材料准备1、设备、材料统计，提设备计划、材料计划。2、确定设备、材料验收标准。3、设备材料采购、入库。4.3、人力准备人力准备如下表（表5）序号期间工种前期配合前期配合前期配合安装阶段大干阶段大干阶段安装及调试调试阶段1管理人员10101012151512122电工1520203070703015第45页共45页 某酒店建筑电气安装工程施工方案3电焊工1010101515151554气焊工55551010555电气调试0000101010156力工30506010020020060407合计7095105162330330132924.4、现场准备1、现场用电、用水准备。2、现场规划。3、办公室、仓库准备。4、现场照明准备。5、现场防火器材准备。五、建筑电气安装工程施工流程图建筑电气安装工程施工工艺流程图如下图，见第16页图2所示。根据民用建筑电气工程特点，针对本工程施工内容，在保证施工的合理性、经济性的前提下，编制电气专业整体施工工艺流程图，以指导施工。六、分项工程施工方法程序及要求本方案在此仅提出各分项工程施工的方法程序，指导今后各分项施工，并根据本企业施工特点强调施工重点要求。建筑智能工程施工仅做管路预埋，其他施工及深化设计由专业施工单位施工、设计。6.1、建筑电气安装工程施工流程第45页共45页 某酒店建筑电气安装工程施工方案（图2）6.2、防雷与接地安装6.2.1、施工工艺流程图本建筑属于第二类防雷建筑物，利用建筑物的基础钢筋作防雷接地装置，接地电阻不大于0.5欧姆。施工做法参见《利用建筑物金属体做防雷及接地装置安装》03D501-3及施工平面图。防雷与接地安装工艺流程图如下图，见图3所示。第45页共45页 某酒店建筑电气安装工程施工方案（图3）6.2.2、安装技术要求A、本工程的接地装置利用基础钢筋，引下线利用柱内的两根不小于Φ16的对角主筋引下。B、所有电气设备正常不带电，而事故情况下可能带电的金属外壳均应做可靠接地，开关的金属底座、电缆、电缆头金属外皮、电缆保护管及金属支架都必须可靠接地，其接地电阻不得大于0.5Ω。C、接地装置的焊接采用搭接焊，搭接长度符合如下规定：a、镀锌扁钢的搭接长度为其宽度的2倍以上，3面施焊（当扁钢宽度不同时,搭接长度以宽的为准）；b、镀锌圆钢的搭接长度为其直径的6倍并应双面施焊（当直径不同时,搭接长度以直径大的为准）；c、镀锌圆钢与镀锌扁钢连接时,其搭接长度为圆钢直径的6倍。6.2.3、接地装置安装A、本工程的高低压系统的工作接地和保护接地、建筑物防雷接地共用同一接地装置，接地装置设计要求接地电阻不大于0.5Ω。B、基础底板轴线的上下两层主筋中的两根通长焊接、绑扎形成基础接地网并与室外人工接地装置（护坡桩）可靠焊接，将钢结构柱与基础地板两主筋可靠连通作为引下线，并与屋顶避雷带可靠焊接连成电气通路。C、利用基础底板钢筋做接地体时，按设计图纸要求标好位置，将底板钢筋搭焊好，再将防雷引下线主筋底部与底板钢筋搭焊好，清除药皮并将两根主筋用红色漆做好标记，以便于引出和检查。D、在建筑物四角的外墙引下线在距室外地面上500mm第45页共45页 某酒店建筑电气安装工程施工方案处设测试卡子，作为接地测试点用，位置见防雷接地平面图。6.2.4、防雷引下线和变配电室接地干线敷设A、利用建筑物的结构柱内不小于Φ16对角主筋作为引下线，上端与避雷带可靠焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接，外墙并与基础梁内主筋可靠焊接，使整个建筑连成电气通路。引下线位置见设计图纸。B、接地干线穿墙时，应加套管保护，跨越伸缩缝时应做煨弯补偿。C、接地干线跨越门口时应敷设于地面内（做地面前预埋好），接地干线距地面应300毫米，距墙面应不小于10毫米；支持件应采用40*4毫米扁钢，支持件水平距离为1米，转弯部分为0.5米；明装垂直弯曲部位，在后侧采用Φ12镀锌螺栓固定，以满足搭接长度要求及美观效果。6.2.5、建筑物等电位联结A、施工方法程序等电位施工工艺流程图如下图B、施工要求a、建筑物总等电位联结端子板应与接地装置有不少于2处直接连接，局部等电位联结端子板应与接地主干线或本层钢筋网有不少于2处直接连接，可接近导体应单独与等电位联结端子板连接，可接近导体间不得串联，但可形成环路。b、等电位联接内各联结导体间的连接采用螺栓连接时，应注意接触面光洁，有足够的接触压力和接触面积。c、在各层强弱电竖井、特殊用房如冷冻机房、电梯井道地坑、变配电室等，所有结构柱或墙距地300mm处预埋一块100*100*5钢板，此钢板与柱或墙内主筋可靠焊接，作为建筑物等电位连接预留点。详细位置见施工图。d、为防止侧向雷击，在45米及以上设均压环，均压环与该层外墙上的所有金属窗、构件、引下线连接，均压环利用钢结构梁焊接，玻璃幕墙和外挂石材自身应可靠连接。e、第45页共45页 某酒店建筑电气安装工程施工方案低压配电系统接地形式为TN-S系统，系统的工作接地、保护接地、防雷接地以及弱电系统的工作接地等采用公用接地装置；低压配电系统中性线与PE线在接地点后要严格分开，凡正常不带电的设备金属外壳均应可靠接地。a、在变配电室内设总等电位联结端子箱，将建筑物内的保护干线、设备干管、建筑物及构筑物等的金属构件以及进出建筑物的所有公共设施的金属管道（水、气等）与总等电位联结端子箱有效连接，在洗浴设备的卫生间、淋浴间等场所做局部等电位联结，做法见《等电位联结安装》02D501-2。b、屋顶上所有凸起的金属构件及管件如风机、金属屋面、擦窗机轨道、卫星接收天线等，均需与避雷带或避雷网连接。c、等电位联结线在潮湿环境下连接时，焊接口应加强防腐处理d、等电位联结线的截面应符合设计要求，依图施工。电气设备外壳接地做法如图所示：6.2.6、接闪器安装A、在屋顶采用Φ10镀锌圆钢作避雷带，屋顶避雷连接网格不大于10m*10m或8m*12m，利用板及梁内钢筋互相连通作为避雷网格。B、凸出屋面的所有金属构件，如卫星天线基座（电视天线金属杆）、金属通风管、屋顶风机、金属屋面等均应与避雷带做可靠的焊接，焊接处均应刷沥青防腐。6.3、电线电缆导管敷设敷设本工程中使用的SC管均为焊接钢管，第45页共45页 某酒店建筑电气安装工程施工方案配管的目的是保护导线，因而要求管路畅通到位，便于穿线及用户以后更换导线，并接地可靠。配管工作是电气工程中最普遍、最基础性的工作，其安装质量的好坏直接影响到创优工作的成败。暗配管包括敷设在墙体、顶板结构内的以及不上人的封闭吊顶和固定封闭的井内的配管。可上人的吊顶内、不封闭式竖井通道内的配管为明配管，其管路走向及支架、固定均应按明配管要求施工。6.3.1、施工工艺流程图A、暗管敷设工艺流程如下图：B、明管敷设工艺流程图如下图；6.3.2、安装技术要求A、施工验收严格执行《建筑电气工程施工质量验收规范-第14章》GB50303-2002。B、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，必须符合相关技术要求，管无凸凹及裂纹现象，采用套管连接，焊口应焊接牢固严密。C、明管采取专用卡子固定，卡子固定，不得焊在设备或设备支架上，暗管固定不得电焊，采用铁线绑扎。D、箱盒开孔应整齐并与管径匹配，要求一管一孔，不得开长孔。箱盒内露丝不应多于2扣。E、在有特殊要求的防爆区域内应采用电力复合脂密封并增强导电性，拉线盒、灯位盒采用相应等级的防爆盒。6.4、电缆桥架及金属线槽安装钢结构全周焊接等边角钢U型螺栓螺母电线管角钢A角钢40×40×4t工艺配管A-A断面电线管ACableTray)梯级式电缆桥架电缆管电缆钢结构本工程低压电缆桥架为全封闭式金属桥架，电缆桥架穿过防火分区、防烟分区、人防分区、楼层、竖井、变配电所时，应在安装完毕后用防火材料填充堵死；电缆桥架在转弯处要按电缆弯曲半径的大小制作转弯头。第45页共45页 某酒店建筑电气安装工程施工方案6.4.1、施工工艺流程图电缆桥架及金属线槽施工工艺流程图如下图：6.4.2、安装技术要求A、本工程电缆桥架及金属线槽采用连接片螺栓连接，支架采用现场制作的支架、吊架，电缆桥架和线槽与支架、吊架的固定采用压板固定或焊接。B、电缆桥架及金属线槽的支架、吊架采取内胀栓与建筑物顶板、墙固定的方式安装；与支架、吊架的固定采用压板或卡具固定，开孔采用电钻钻孔形式，严禁采用电气焊开孔及焊接；支吊架尽量采用直接订货的镀锌制品，局部现场制作的支吊架一般采取先涂刷防锈漆再涂刷银粉漆的方式进行防腐处理C、桥架安装前应确认其规格、型号是否符合设计要求，是否有出厂合格证；桥架安装前应确定其走向，支吊架水平净距和层间净距符合设计要求，安装牢固；D、本工程电缆桥架及金属线槽水平安装的支架间距为2m；垂直安装的支架间距为1.5m，支架朝向一致，并做到观感美观。E、桥架支撑点不应在桥架接头处，距接头处0.5米以内为宜，在桥架拐弯和分支处，距分支点0.5米左右处应增加支持点，直线段桥架超过30米应设有伸缩节，跨越变形缝处按照图集施工。F、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）可靠，且金属电缆桥架及其支架全长不应少于2处与接地（PE）干线相连接。G、镀锌电缆桥架间连接板的两端固定螺栓齐全，且连接板两端应用爪形垫片连接或做跨接地线。H、敷设在竖井内及穿越不同防火区、人防分区、配电所的桥架，按设计、规范要求位置，做好防火隔堵工作I、电缆桥架、线槽内开孔不得用电气焊，应使用开孔器进行冷开孔。6.5、封闭式插接母线安装本工程低压配电采用放射式与树干式相结合的方式，地上部分普通照明采用封闭式插接母线供电，施工特点是母线容量大，重量大，垂直安装数量多。第45页共45页 某酒店建筑电气安装工程施工方案6.5.1、封闭式插接母线施工工艺流程图封闭式插接母线安装工艺流程图如下图：6.5.2、材料验收封闭式插接母线应有出厂合格证等技术文件，技术文件包括额定电压、额定容量、试验报告等技术数据；封闭式插接母线属于国家强制性CCC认证产品，资料验收时重点检查供应商提供的CCC认证资料。封闭式插接母线的规格、型号符合设计要求，成套供应的封闭式插接母线，各段应标志清晰、附件齐全、外壳不变形、内部无损伤。6.5.3、封闭式插接母线安装A、封闭式插接母线除通用部件（通用长度节）可以在制造厂预先加工制造外，其他部件如直角弯头、T型分支、温度补偿装置、母线与盘柜的连接过度段等均需要经过现场实际测量后在进行加工制造。B、封闭式插接母线的拐弯处以及与箱、柜连接处必须加装支架，直段封闭式插接母线支架的距离不应大于2m。C、支架尽量采用厂家直接加工的镀锌制品，局部自行加工的支架要涂刷银粉漆；封闭式插接母线应直接用螺栓加装平垫和弹簧垫固定在支架上。D、支架的制作及安装应满足母线重量的要求，最大载荷不小于母线重量的3倍，并根据实际需要选择适当的支架形式；支架等可接近导体接地良好，等电位接地齐全；E、本工程中的封闭式插接母线数量较大，垂直安装难度大，为保证母线在使用过程中不至于将不同系统的母线相互窜用而引起母线的弹簧缓冲器及母线段被错误使用，在母线的材料验收和保管过程中要注意区分。当母线直线段的长度大于40米时，要增设母线伸缩节。垂直安装如下图，见第23页附图所示。F、封闭式插接母线在安装之前，必须逐段进行绝缘测试，当单节母线的绝缘电阻低于20ΜΩ时必须查明原因并消除隐患，其绝缘电阻值恢复到上述标准以上时才可以安装；插接母线在组装过程中，必须对同一母线系统进行分段测试绝缘电阻，其绝缘电阻值不得小于0.5MΩ，避免在整条母线组装完成之后，因母线的系统绝缘电阻不合格，造成大面积返工。G、由于封闭式插接母线接头多，且每一个接头处第45页共45页 某酒店建筑电气安装工程施工方案仅有一条螺栓用以紧固母线的工作面，因此封闭式插接母线能否在运行过程中安全运行，其接头质量十分重要，因此在施工过程中要严格控制该道工序的质量。A、插接母线外壳连接应牢固，有防止松动措施，严禁焊接，外壳两端应与保护地线连接。B、封闭式插接母线与外壳的同心度偏差、全长垂直（接线后）偏差及成排间距（每段内）偏差均不大于5mm。C、封闭式插接母线的安装必须遵照封闭式插接母线制造商提供的技术指导文件及相关规范规定执行。D、封闭式插接母线安装完毕后应进行保护，以免损坏。6.5.4、封闭式插接母线试运行母线试运行前必须对母线系统进行严格的检查，其检查内容包括：母线上是否有杂物和严重的灰尘；母线搭接面的紧固螺栓是否达到规定的紧固力矩值；母线的搭接面是否有不应有的搭接缝隙；母线的对地距离、相间距离是否符合规定。母线试运行应首先进行一定时间的空载或小电流试运行，经过空载试运行后再进行满负荷运行。第45页共45页 某酒店建筑电气安装工程施工方案6.6、照明、动力配电柜/箱安装本工程施工主要包括各强电竖井、配电间的配电箱的安装，随设备的配电及控制箱有待专业深化设计后确定。6.6.1、照明、动力配电箱施工工艺流程图照明、动力配电箱施工工艺流程图如下图：6.6.2、安装技术要求A、各种箱、柜等进场前应检查型号、规格等与设计图纸是否相符，部、器件有无损坏，各种附件是否齐全，各种技术资料是否齐全，检查无误后方可接收。B、箱、柜等在搬运和安装时应有防震、防潮、防止柜架变形和漆面受损等措施。C、盘柜的基础型钢底座采用10#槽钢立放形式安装，固定牢固，接地良好；槽钢的水平度不大于1mm/m，不直度不大于5mm/全长。同时在底座内侧焊接M12的螺栓作为盘柜与底座等电位连接端子。D、箱柜内配线应整齐，无绞拧现象；导线连接紧密，不伤芯线，不断股；垫圈下螺丝两侧压的导线截面相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。E、照明箱（柜）内分别设置的零线（N）和保护地线（PE）汇流排，接线时零线和保护地线应分清接正确，并经汇流排流出。F、在混凝土墙或砖墙上明装配电箱时，采用暗盒明箱与明配管两种方式。G、配电箱柜全部线路安装完毕后，用1000Ｖ兆欧表对线路进行绝缘摇测；摇测项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间的绝缘阻值，做好记录，做好技术资料保存。H、施工中安全技术措施，应符合《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92和现行有关安全技术标准。第45页共45页 某酒店建筑电气安装工程施工方案6.7、照明器具安装本工程有装修要求的场所根据装修要求确定光源及灯具，一般场所为荧光灯和节能型灯具；根据不同的使用场所选择合适类型的灯具，所有灯具均需有国家主管部门的检测报告，达到设计要求的方可使用。灯具、开关、插座等器具的型号规格、安装位置及标高必须符合设计要求。6.7.1、施工方法程序照明器具施工工艺流程图如下图：6.7.2、灯具进场检验A、所有照明装置到场后，做好检查验收，确认其有合格证或其他质保资料，检查装置部件、附件是否完好、齐全，其型号、规格应符合设计。B、现场搬运时采取必要的保护措施，不可损坏。C、灯具在未装前进行试亮，然后再安装。6.7.3、灯具安装的技术要求A、一般照明采用单电源照明配电；事故照明、备用照明和疏散指示照明等采用双电源供电末端互投；照明和插座由不同的馈电支路供电，照明采用单相两线制，插座为单向三线，所有插座回路、电开水器回路、室外照明灯具低于2.4m的回路均装设漏电保护断路器。B、第45页共45页 某酒店建筑电气安装工程施工方案应急照明采用双电源末端互投供电；出口标志灯、疏散指示灯、疏散楼梯、走道应急照明灯采用蓄电池式供电应急照明系统，其持续供电时间不小于30分钟，出口标志灯及疏散指示灯均设为长明灯；出口标志灯应明装在门上距门框0.2m处，疏散指示灯应暗装在距地面0.5m或顶板下0.5m安装，疏散通道上的指示灯间距不大于20m。A、当灯具距地面小于2.4米时，灯具的可接近裸露导体必须接地（PE）可靠，并应有专用接地螺栓，且有标识。B、螺口灯头形式的灯具，相线（闭火线）必须接在灯头的中心触点上，零线接在螺纹对应的端子上，照明装置的接线必须牢固，接触良好。C、装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩，当灯泡与绝缘台间距离小于5mm时，灯泡与绝缘台间应采取隔热措施。D、灯具等固定应无松动、脱落现象，并不得使用木楔，。灯具接线应牢固可靠，接线采用压接式压线帽，使用软线时芯线应搪锡，再用压线帽连接，压接式压线帽是一种提高工程效率和质量的有效办法，为保证工程质量，必须进行必要的培训并严格按照型号规格使用，尤其在工程施工的前期应加强检查。E、照明灯具、器件安装完毕后应齐全，无机械损伤、变形、油漆剥落、灯罩破裂现象。F、同一室内成排安装的灯具，其中心偏差不大于5mm。6.7.4、灯具安装A、本工程使用的灯具，地下车库及变配电室采用管吊式安装，其它有吊顶的场所、走道选用嵌入式节能筒灯，办公用房选用嵌入式格栅荧光灯，无吊顶场所选用控照式荧光灯，荧光灯安装具体做法如图所示：B、有吊顶的场所选用嵌入式格栅荧光灯、筒灯等，无吊顶场所选用控照式荧光灯、节能灯等，在施工时应与其它专业密切配合。有吊顶的灯具或重量超过3千克的灯具，必须在顶板上加独立的吊杆或预埋件，承担灯具全部重量，不应使吊顶龙骨承受灯具荷载。花灯吊钩圆钢直径不小于灯具挂销的直径，且不小于6mm（如下图所示）。第45页共45页 某酒店建筑电气安装工程施工方案6.7.5、消防疏散标志灯安装A、疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下墙面上，不易安部的部位经设计认可后可安装在上部，疏散通道上的标志灯间距不大于20m。B、本工程消防疏散指示灯具的安装方式设计共分为三种形式：沿墙柱嵌入式安装、吊顶式安装和门楣上方墙上壁式安装。具体做法如图所示：6.7.6、开关、插座安装A、单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；B、单相三孔、三相四孔及三相五孔插座的接地（PE）线接在上孔；插座的接地端子不与零线端子连接；接地（PE）线在插座间不串联连接。C、暗装的插座、开关面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、划伤，装饰帽齐全。D、开关、插座的面板安装时其高度允许差为0.5mm，同一场所的开关、插座允许偏差为5mm，面板的垂直允许偏差为0.5mm。在安装开关、插座时若盒子与墙面距离大于20mm时，应加装无底的套盒。E、开关、插座安装高度考虑到建筑地面可能存在误差，预埋阶段将标高控制在距建筑地面320mm，装修阶段通过调整面板控制在300~305mm第45页共45页 某酒店建筑电气安装工程施工方案范围内。开关安装位置便于操纵，开关边缘距门框边缘的距离为0.15~0.2m。A、同一层面的所有照明开关插座的标高、布置应一致，其表面不应凹进或凸出墙面。B、灯具、开关及插座安装完毕后，必须采取成品保护措施，确保电气器具的完好无损。6.7.7、灯具试运行所有电气器具安装完毕后，应进行24小时通电试运行，检查线路的电流、电压，每2小时记录一次，检查配电系统的元器件动作是否可靠灵活，开关、插座、灯具是否正常工作，并做好记录。6.8、电线、电缆敷设及接线本工程施工范围只包括低压线路敷设。低压出线电缆选用ZR-YJV-0.6/1KV电力电缆，消防应急回路出线选用NH-YJV-0.6/1KV电力电缆，所有支线选用除双电源互投箱出线选用ZR-BV-0.45/0.75KV导线，至污水泵线选用防水型电缆外，其它均选用BV-0.45/0.75KV导线。电缆敷设采用输送机与人力相结合方式。6.8.1、施工工艺流程图电线、电缆敷设工艺流程图如下图：6.8.2、导线敷设A、导线的规格型号符合设计要求。B、不同回路、不同电压等级和交流与直流的导线，不应穿于同一导管内。C、同一交流回路的导线应穿于同一钢管内，且管内不得有接头。6.8.3、电缆敷设D、电缆到达现场，应检查核对电缆的规格、型号、数量是否与施工图要求相符；所有电缆必须具备合格证、检验报告及生产厂家资质。敷设前要检查所要敷设的电缆型号规格与设计是否相同，外观是否有扭绞、压扁及保护层断裂等缺陷。E、敷设前，低压电缆要用1000VMΩ表测试电缆的绝缘情况，大于等于10MΩ后方可敷设；温度低于0℃时，不允许进行敷设，否则要有升温措施；交联电缆的弯曲半径不应小于电缆外径的10倍。F、敷设时不宜进行交叉，电缆应排列整齐并加以固定，及时在电缆首端、末端和分支处装设标志牌，接头处应有明显的方位标志。G、第45页共45页 某酒店建筑电气安装工程施工方案电缆敷设前，应根据施工图检查电缆保护管、电缆桥架等是否安装完毕，整个路径有无障碍，保证电缆敷设路径的畅通。A、电缆敷设时，其支持点间距、弯曲半径应符合规范要求；电力电缆和控制电缆应分开排列，水平敷设的电缆，首尾两端、转弯两侧及每隔5~10米处设固定点，垂直敷设的电缆每敷设一根应固定一根。B、电缆终端头、中间头的制作，应经培训的熟练技术工人进行操作，并做好绝缘测试（本工程只有低压电缆）。C、电缆敷设时设专人统一指挥，若电缆敷设遇不宜滚转滑行处，需用人工传递到位。D、电缆敷设完，端头必须做防水防潮密封处理。敷设时在终端头及接头附近要有余留长度。E、电缆的规格型号符合设计要求；三相或单相的交流单芯电缆，不得单独穿于钢导管内。6.8.4、二次接线要求A、严格按设计图纸回路、相序接线。B、电缆芯线和所配导线的端部均应标明回路编号。C、配线整齐美观，导线绝缘良好，无损伤。D、引进盘柜的控缆及芯线应牢固固定，不使所接的端子板受力。E、盘柜内电缆，芯线应按垂直线或水平有规律的配置，不得任意歪斜，交叉连接备用芯应留有适当长度。6.8.5、防火封堵A、防火封堵范围：所有电缆桥架及明敷管线穿越防火分区处、配电间上下楼板洞，穿越配电间的墙洞，穿越变电所、配电室的墙洞，以及桥架中每隔25m处，施工完毕后均要按国家规范要求进行防火封堵。B、桥架每隔25m在桥架内用防火包封堵，封堵厚度不小于200mm；桥架外部可根据预留洞口大小用有机堵料、防火包与无机堵料相结合的方法施工；施工过程中可根据实际情况进行适当调整。C、电缆桥架穿过楼板的防火封堵如图所示：第45页共45页 某酒店建筑电气安装工程施工方案A、封闭母线穿过楼板的防火封堵如图所示：B、防火板厚5mm，用膨胀螺栓固定于楼板下面，其型尺寸要大于孔洞尺寸150mm；防火包用于桥架内和桥架、母线与楼板之间的空间填充，高度为楼板厚度减去20mm；无机防火堵料用于填充防火包的空隙防止烟雾通过，置于防火包的上方，厚度20mm，与楼板的上表面平齐；有机防火堵料填充于桥架、母线和电缆外缘一周，宽50mm高20mm，用于封堵电缆、桥架、母线与防火包之间的空隙并便于电缆的更换。C、电缆桥架水平穿过墙体的防火封堵，防火包用于电缆桥架与墙体之间以及桥架内在穿墙位置处的空间填充，在桥架内防火包厚度与墙体厚度相同且不小于200mm；在桥架外部用防火包填充桥架与墙体之间的孔洞，两侧各留出20mm的空间用于填充无机防火堵料；无机堵料填充至与墙面平齐；有机防火堵料填充于电缆桥架外缘一周，宽50mm厚20mm用于封堵封电缆桥架与防火包之间的空隙。D、电缆（电缆桥架）进出配电柜的防火封堵。防火板厚5mm，用螺栓固定于配电柜上方的顶板上；有机防火堵料填充于电缆桥架外缘一周，宽50mm高20mm用于封堵封电缆桥架与防火隔板之间的空隙。E、明敷管线穿过防火分区，管口采用防火密封胶泥予以填塞封堵，密封防火胶泥的填塞深度不小于管子的内径且不小于40mm；有预埋套管的连同预埋套管一同封堵。F、明敷管线的防火处理：当管线为防火线路或应急回路时管子外表面涂刷两度防火漆并对管口用有机防火堵料进行封堵。G、其他技术要求：防火隔板切割要规则，防火隔板与楼板、开关柜之间固定要牢固；防火包的填充要密实，要保证防火包在电缆桥架内填充厚度不小于200mm；无机防火堵料的表面要平整光滑；有机防火堵料的填充要密实、牢固、表面光滑。6.9、供配电系统调试6.9.1、调试前的准备与检查A、熟悉设计图纸，熟悉建筑平面图，对各系统的原理性能、参数和要求达到的技术指标必须全面了解，各种接地系统及其接地电阻应符合设计要求。第45页共45页 某酒店建筑电气安装工程施工方案A、准备好调试所用的仪表，熟悉这些仪表的性能和使用方法程序，并熟悉各种安全规程。B、根据设计图纸、资料对所有的电气设备及元件的型号、规格进行检查，应符合设计要求。C、根据设计图纸校核所有连接线路的正确性及电缆、导线的型号、规格应符合设计要求，并检查各连结处的接触情况，保证接触良好。D、电气设备绝缘电阻的检查：测定绝缘电阻时，使用兆欧表的电压等级应按下列规定使用：a、100V及以下的电气设备或线路使用250V兆欧表。b、100V~1000V的电气设备或线路使用500V兆欧表或1000V兆欧表。注：对不能承受兆欧表高电压冲击的半导体、计算机、通讯等设备，应在测试前从回路中拆除，以免损坏。6.9.2、供配电系统调试的施工工艺流程图电气调试施工工艺流程图如下图，见下图所示。施工准备，编制调试方案现场设备核对配线检查设备单体试验绝缘检查控制电源投入及参数设定控制程序检查试验系统预调整主回路送电电机空转系统调整电机带机械设备运转系统精调系统2小时试车第45页共45页 某酒店建筑电气安装工程施工方案6.9.3、供配电系统调试电气调试按“电气设备交接试验标准”进行，调试要求及方法程序如下：A、安装状况确认：电气设备的安装—调试中间交接确认。确认电气屏箱安装位置正确，设备编号标志完整正确，盘内母线连接及相色正确，电气裸露部分相间及对地间距符合规定，电缆桥架分节间接地连接正确，设备接地连接正确，电缆孔洞防火封堵符合要求。设备及其内部元件包括绝缘子的外观检查，对缺件或破损件进行登记和补换。B、设备清点、核对：根据单线系统图和电气原理图，检查各电气设备及内部元件的规格型号以及在本系统中的代号标志符合设计要求。C、校线：确认其回路连接符合电气原理图要求。控制、检测、保护及信号回路（包括电气设备内的一次配线和由安装单位进行的电气设备间的电缆配线，即二次配线），均应使用校线器或万用表根据电气原理图进行配线校核。校线包括对配线方式、电流回路导体截面、屏蔽及保护接地线的连接、接地线或接地导体截面的检查确认。D、接地系统的测定：目测检查各电气设备、电缆桥架、配线支架的接地状况；用校线灯或万用表检查确认所有设备接地均连通成一体。断开接地干线与地下接地极（带）引上线之间的连接后，用接地电阻测定器测定地下接地极（带）的接地电阻应符合规程的要求。E、按规范要求进行电气设备单元测试F、继电保护装置的单体试验：用保护继电器测试仪对各保护继电器进行测试，内容包括动作特性测试（动作/返回值、时限特性曲线、瞬动值）及刻度校验，按设计给出的整定数据进行继保整定。试验按照规范要求和设备制造厂提供的技术说明进行。G、程序试验（即操作试验）：根据供电系统电气原理图，确认受电，母联及馈出回路开关柜的分合闸操作功能、联锁功能、状态显示功能的正确性。H、低压试送电：系统正常运行过程的模拟试验。进线端施加3相380V交流试验电压，其它操作、控制、信号等电源均按正式工作电源投入。按系统运行方式对各低压开关柜进行操作，检查母线、各开关输出侧、电压互感器及电压指示表的相间电压和相序关系，以确认供电回路及电压互感器回路接线正确、回路中不存在短路或断路现象。6.9.4、调试质量保证措施严格按照相关规范规定及机电公司的质量保证手册和质量体系程序文件中的要求执行，并结合电气调试工作的特点制定具体措施如下：A、参加调试人员必须具有电气调试工上岗证或相应技术职称。B、单项工程调试前，技术负责人要作好交底工作。C、送电项目要有专门的送电方案及相应的组织领导小组。第45页共45页 某酒店建筑电气安装工程施工方案A、调试工作所用的仪表，必须是国家认可的计量部门检定合格仪表，并在检定有效期内。B、对调试工作所用的仪表，设专人保管，使用中发现异常应及时送交检定部门重新检定，并对该表以前所作的试验重新校核。C、试验完毕，及时填写调试记录。D、设计图纸、资料、设计变更、产品说明书、合格证等有关技术资料要有专人负责管理。6.9.5、调试安全技术措施A、电缆线路绝缘测试完毕，应立即放电。B、送电前，要检查送电设备的绝缘电阻。C、送电时调试人员必须明确分工，专人负责，统一指挥。D、送电区域必须设围栏或挂警告牌。E、施工现场必须设有临时安全用具和防火用具。F、认真学习并贯彻执行电调工行业安全标准。七、施工管理保证措施7.1、技术管理措施7.1.1、图纸管理A、图纸收发建立图纸收发台帐，规范图纸收发工作。B、设计交底积极听取设计交底，同设计建立密切联系，及时掌握设计最新动态。C、图纸自审分图纸初步理解、图纸查误补缺及图纸功能性问题三个阶段进行。D、图纸会审汇集各方面问题，请设计、监理、业主共同解决。E、深化设计依照设计思路，进行补充设计、优化设计，具体化各种特殊情况或难以明确的设计。7.1.2、监理交底了解监理工作范围、工作重点、工作程序、工作要求、工作方法程序，认真落实监理指导要求。7.1.3、施工技术方案、措施的编制与审批技术方案是指导专业施工的可操作性文件，应认真编制，使其具有专业性、针对性、指导性，施工措施应具有可操作性，把技术要求不折不扣地落实到施工中去。7.1.4、技术交底技术交底是按图施工、执行规范标准、落实监理要求的重要环节，应详尽准确，既全面又突出重点，既通俗又简明扼要，把技术要求灌输到每个操作工人的脑海中。第45页共45页 某酒店建筑电气安装工程施工方案交底的对象包括工长、技术员、班长及工人，由技术负责人或工程师进行，并做好记录工作。技术交底按分项工程进行，在每个分项工程开工前交底。7.1.5、法规、规范及标准的执行认真执行现行建筑法规，操作规范及国家标准。同监理单位建立良好的互动关系，准确理解法规、规范、标准的含义，熟悉北京地区的特殊性。坚持由技术负责人主持的每月一次法规、规范、标准学习，参加人员有工长、技术人员、质检员、班长等。7.1.6、变更与洽商因设计、业主、监理、施工方或其他方提出的工程变更均应按照相应程序进行，变更与洽商要以书面的形式表达并存档，做好经济报价工作。作为施工方要把好最后一关，使变更与洽商在费用上最小，功能上合理，做好建议工作。7.1.7、技术问题解决方法程序A、图纸上的问题应会同设计提前解决，以变更或图纸会审的形式解决，以设计为主，做好建议，由监理审批后发放执行。B、施工过程中存在的专业间冲突、专业间衔接等问题应会同各专业设计、监理共同解决，形成解决结果，以变更的形式下发。C、施工过程中存在的非设计性问题，如施工方法程序、新工艺、新材料、施工条件变化等问题应经监理同意，以洽商的形式解决，一式四分，各自存档。7.1.8、技术资料管理技术管理资料、技术保证资料均应分类保管，建立台帐和资料目录，由专人负责。7.1.9、技术管理宗旨A、服务性为一线工人服好务，提供技术指导和保障。B、前瞻性将技术问题解决在施工以前，避免返工浪费。C、合理性经济、技术上合理是基本出发点，在技术上满足规范标准的前提下，费用最低。7.2、质量保证及预防措施7.2.1、质量目标工程质量等级合格，争创结构“长城杯”和竣工“长城杯”。7.2.2、施工前的质量预防措施A、人员素质保证第45页共45页 某酒店建筑电气安装工程施工方案参加施工的各类管理人员、技术人员应具有相应的资格或同等学历，技术工人要持证上岗，民工或力工要进行考核，应爱岗敬业服从管理。不定期地进行人员培训，加强学习，了解和掌握最新的施工技术，强化和巩固施工工艺，树立技术能手，激励学技术、爱技术的良好氛围。建立末班淘汰制度。B、设备、材料质量保证设备进行开箱检查验收，并做好检查记录。有问题马上处理或退货不得隐瞒，出厂证、合格证、技术资料、设备清单齐全，检查后的设备要妥善保管，不得雨淋水泡或碰砸。材料出厂证、材质证（合格证）具备，并辨别真伪，材料进行外观目测或器具测量或试验等一系列验收。设备、材料要进行监理报验，监理认可后方可安装、使用。C、施工条件、环境保证创造良好、宽松、安全的施工环境是保证工人保质保量完成施工任务的基本条件，要根据不同的施工条件进行改造，尽最大程度的满足施工需要。设备安装的基础验收按规范进行，强度、尺寸、环境满足施工条件，并会同监理验收后方可开工安装。D、技术准备积极充分的技术准备是质量保证的前提和基础，准确详尽的技术交底是关键。把问题解决在施工前，有问题或争议的项目暂且搁置，待解决后再施工，避免返工。E、常见质量通病及预防★预埋管堵塞造成堵塞的原因，一是管与管、管与盒的连接不紧密，不牢固，浇注时水泥灌入；二是配管后绑扎不牢固，浇注时无人看管，出现跑管、跑盒现象。★照明线路绝缘电阻降低如果导线的绝缘没有问题，施工后绝缘达不到要求，只能是接头包扎不够、施工时绝缘层损伤，穿线时管口要采取保护措施，预防划伤、划薄。★接地干线搭接焊肉不够接地干线连接时，往往由于施工环境限制，焊接时难度大，而潦草焊接，应该提前焊好再去固定，可避免此情况。★等电位联结遗漏等电位联结往往被忽视，施工时应给予高度重视，从配合到安装，再到装修，做到不遗漏每一处。★电缆敷设交叉问题电缆交叉问题解决应从敷设前开始，仔细安排，先放那些后放那些，作到心中有数，然后认真组织安排。★二次线接线虚接问题虚接问题会给调试带来麻烦，有时好有时坏，而且毛病不易找，这就要求接线工人施工时，一定要认真对待，拧紧压牢。★接地线串接问题接地线串接会造成严重人身危害，一旦某处断接，其后接地便失效，为了解决该问题，施工时使之形成环路或形成并联形式。7.2.3、施工过程中的质量控制A、在施工过程中要求质量检查人员、技术人员常在现场，反复巡查，发现问题及时整改，虚心请教监理，服从监理监督。B、在施工中要严格执行“三检一评”第45页共45页 某酒店建筑电气安装工程施工方案制度（三检即自检、互检、专检，一评指分项质量评定），按时统计、编汇月报，上报项目部、监理公司等。A、隐蔽工程掩埋前，质量检查员自检合格后，会同监理对隐蔽工程进行质量复检，合格后在隐蔽工程质量检查记录上签字确认。7.2.4、施工后的质量控制A、完工后马上进行实体报验，验收合格后采取保护措施妥善保管。B、如若发生工程质量问题，要认真分析，寻找原因，不惜代价，及时处理，引以为戒，教育职工。C、分项、分部、单位工程完工后，必须按照国家和行业质量评定标准进行评定，专职质量检查员检查，项目部质量检查站认可及核定，最后由监理公司核定等级标准。7.3、进度管理保证措施7.3.1、进度管理体系成立以电气专业项目经理为组长的形象进度保证体系，严格执行施工网络计划，按网络计划科学管理，统筹安排。7.3.2、进度管理技术A、整体网络计划与月、周横道图相结合采用网络图和横道图进行进度控制，月、周计划采用横道图，比较直观，整体计划采用网络图各种关系比较清楚，并分清整体与局部的关系，咬定局部保整体。B、进度信息及时反馈反馈技术用于工程管理的最大优点就是及时性，发现施工中进度的问题，可马上采取补救措施，以免延误工期，保证反馈渠道的畅通和有效是关键。C、全面管理与重点突破全面与重点、难点是工程管理的左右手，突破重点，解决难点其他工作才能迎刃而解，才能保证全面进度；狠抓全面才能为重点难点工作铺平道路。D、科学统筹经济、合理、科学地安排工作，是保证施工效率的前提，只有认真的分析各分项工程之间的联系，进行有效的安排才能保证事半功倍。E、全过程动态控制全过程动态控制就是要及时查验、及时发现、及时纠正。F、流水作业把整个工程划分为几个断面，每个断面分为几个施工专业队，分头有序的施工，互不干扰，互为条件，保证施工的有序、衡定、经济性。第45页共45页 某酒店建筑电气安装工程施工方案7.3.3、进度保障措施A、责任制：实行进度责任制度，划分责任范围，层层落实，落实在每个施工者、管理者身上，做到有的放矢。B、奖罚制度：对保质保量并提前完成施工任务者给予奖励，对没有按期完成者给予罚款，有效的采用奖、罚等内部激励机制是保证进度的重要措施。C、后勤保障：做好后勤工作，特别是材料设备供应、施工设备保障工作，为前方施工提供准备，这是正常施工的前提，应给予高度重视。D、精心安排：对单位或分部工程均要认真研究，科学合理的安排，做到时间上、效益上的经济性，不浪费，从科学安排上保证进度。E、穿插作业：电气专业在民建中不为施工主线，往往没有充分的施工周期，为弥补这一不足，与土建、水暖等专业穿插作业是一个重要手段。F、三班倒：为了弥补丢失的工期，或者为了提前竣工，加班加点，采取三班轮流作业，不间断施工，确保接点完成，进入下一道工序，保证总工期。G、提高效率：采取各种方法、手段提高施工效率是保证施工进度的一项有效途径，高效率和低效率具有不同的结果。H、一次成型，拒绝返工：返工本身就是延误工期，并打破施工计划，造成损失，是施工中最忌讳的事情，必须杜绝。I、例会制度，总协调关系：建立施工内部例会制度，内部协调各专业间、各作业队伍间的协作关系，使各作业队伍能够密切的配合，提高施工效率。7.4、成本管理及降低措施7.4.1、材料的节约和管理A、减少设备、材料现场积压损坏，争取零库存或短时库存，压缩采保损耗。B、下料前的精打细算，不浪费。C、边角料的充分利用，物尽其能。D、做好现场看管，避免丢失材料。E、限额领料。做到先算后用，按额领料。F、认真验收和发放。加强对进场材料的验收，入库多少，出库多少，如实记录，作好台账。G、计量准确。杜绝因计量不准而造成质量问题和材料的浪费。7.4.2、技术节约措施在技术功能、美观耐用的前提下，比较各种方法程序、方案，吸取多方合理化建议，科学施工，缩短路径，减少材料的使用量，从施工方法程序第45页共45页 某酒店建筑电气安装工程施工方案、技术上下功夫，鼓励使用各种新材料、新工艺、新方法程序。7.4.3、其他措施A、保质保量，避免返工。返工的浪费是巨大的，既浪费人力又浪分费物力，施工时一定要认真对待。B、认真计划，避免重复。设备材料的多次搬运，超额施工等不仅降低施工效率，而且造成人力、台班的浪费。C、正确使用工机具，加强工机具管理，提高其使用效率和寿命。D、重视安全管理，减少人、物伤亡。E、节电节水：禁止长明灯、长流水。F、料具租赁：租赁的料具应适时进场、及时退还、限期结算。7.5、安全管理及保证措施7.5.1、安全管理制度A、安全技术交底制：根据安全措施要求和针对现场实际情况，逐级进行安全技术书面交底。B、定期安全活动制：项目部定期对全体职工进行安全教育，总结上阶段安全工作，交代下一步安全工作重点和注意事项，提高职工安全意识。定于每周一上午上班前召开全体职工安全会议。C、大、中型机械设备安装实行验收制D、定期检查与隐患整改制：项目部定期组织对临电、安全防护、机械设备、消防、环卫等方面的检查。对查出的隐患必须定措施、定人、定时整改，整改合格后做好消项记录。E、特殊工种实行年审制：对特殊工种和机操人员实行持证上岗，严禁无证操作。F、危急情况停工制：对出现危及职工生命财产安全和险情时，可以立即停工，后报项目经理处理。G、实行安全生产奖惩和事故报告制H、安全管理负责制：要有各级安全管理负责制，责任明确，责任到人。管理决策层对每个大的施工阶段要分析安全难点和管理难点，以采取必要的对策。7.5.2、安全管理措施A、预防为先导的措施：安全生产的方针是“安全第一，预防为主”。预防是针对生产特点，有效地控制不安全因素，把可能发生的事故消灭在萌芽状态。B、坚持动态管理：安全管理涉及到生产活动的方方面面，涉及到从工程开工到竣工交付和全部生产过程、全部的生产时间和一切变化着的生产因素。因此，生产活动中必须坚持全员、全过程、全方位、全天候的动态管理。第45页共45页 某酒店建筑电气安装工程施工方案C、安全生产教育通过安全生产教育，提高职工安全意识，以约束人的不安全行为，采取一下措施：a、对新工人进行入场“三级”安全教育；b、贯彻国家、地方政府的安全法规及对安全的有关规章制度；c、学习有关安全操作规程和安全知识，做到正确使用“三宝”；d、适时安全教育：做好季节性、加班加点和突击性施工的安全教育。D、预防高空坠落防止高空坠落是高处安全施工管理的重中之重，一是防止人的不安全行为，二是防止物的不安全状态。a、防止高空坠落的措施：①搭好脚手架，张好安全网：搭好脚手架、张好安全网是造就了一个良好的安全工作条件。脚手架施工方案应通过审定，从技术上保证脚手架结构的安全性，然后按方案搭设，经验收合格后使用。安全网是安全的“三宝”之一，其材质、搭设宽度、高度、角度、距离等都要符合规定。②做好“四口”即楼梯口、电梯口、预留洞口、通道口的防护；做好“五临边”即阳台临边、楼层临边、屋面周边、斜道边、料台边的防护。洞口按建筑施工高处作业安全技术规范的要求进行防护。③及时作好电梯井口栅门固定及井内每隔两层设置安全网。④高空作业必须佩挂安全带，做到高挂低用。⑤风力大于六级、大雾天必须停止高空作业。b、防止物体坠落措施：高空坠落任何物体，可能造成对人员的伤害或其他的损失，主要防止措施如下：①楼层施工入口处、通道口均要搭好双层满铺木板（50mm厚）的防护棚。②脚手架跳板上不允许随意放置扣件、回形卡、钢管等物体。③未经采取有效措施，未经安全部门批准，不得在外脚手架上、下立体作业。④吊运物料的捆绑、吊笼吊钩等必须符合要求，经信号工确认合格后指挥起吊，严防空中“散花”。⑤经常检查吊具、绳索、模板吊钩的安全度，发现问题及时整改。E、防止触电本工程由于电气设备多、移动性大，临时用电线多、导电物体也多的特点，防止触电的主要措施如下：a、电气操作人员必须持证上岗。非维护电工不得随意接电，未经批准不得随意用电。b、电气操作人员必须穿戴劳动保护用品。第45页共45页 某酒店建筑电气安装工程施工方案c、采用三相五线制供电方式，有可靠的接零和接地。d、埋地电缆做好安全标识；移动电缆的绝缘性必须良好，移动机电设备的导电部分没有裸露现象。不得在金属架上接设临时照明线路或其它电气线路。e、电气设备的漏电保护装置必须有效可靠。各种电气设备必须做好金属外壳接地保护措施。电动机械应一机一闸，有闸刀箱，箱能防雨且能上锁。f、照明、行灯电压按不同地点、环境采用相应的安全电压。g、手持式电动工具应装设额定工作电流不大于15mA，额定漏电动作时间小于0.1S的漏电保护器。h、为防止电气设备、线路等发生接地、触电事故，各危险场所须设立危险标志，电气线路裸露时不得送电。i、电焊机的二次线必须完好，绝缘破损的必须修补或更换新的电线。j、停电检修高、低压线路时，必须遵守停、送电令，防止误送电。其他施工用电方面应遵照《施工现场临时用电安全技术规范》（JGJ46-2005）和《建设工程施工现场供电安全规范》（GB50194-93）的规定。F、防止坍塌事故本工程主要防止基坑边坡的坍塌，防止事故的措施为：a、严禁人员在陡坡下休息。b、经常检查基坑四周边坡是否有裂缝、滑坡等现象，发现问题立即处理。c、基坑上口四周砌200mm高挡水墙，防止雨水侵入基坑，以免造成坍方。G、防止机械伤害使用机械时应严格遵照《建筑机械使用安全技术规程》（JGJ33-2001）中的有关规定。根据现场实际情况主要机械使用时采取以下方面的安全措施：a、砂轮机的安全使用：①开机前检查砂轮罩、砂轮片是否完好，旋转方向是否正确。对有裂纹的砂轮严禁使用。切忌使用劣质砂轮片。②操作人员必须站在砂轮片运转切线方向的旁侧。③用砂轮片切割时压力不宜过大，切割件固定必须牢固。b、电气焊施工电焊在施焊前必须首先检查电机是否有良好的接地保护，接线必须用接线鼻子把线压牢固。作业人员要穿劳保物品，非作业人员远离作业源，以免弧光伤身。气焊施焊前首先检查氧气表、乙炔表是否良好；乙炔表必须有回火装置，氧气瓶、乙炔瓶间距要大于5米；施焊人员要穿戴劳保服装。施焊员周围要有灭火装置，易燃易爆品要远离火源。第45页共45页 某酒店建筑电气安装工程施工方案c、切割机的安全使用：使用无齿锯切割钢管、角钢等钢材时，操作人员必须戴上防护眼镜，铁屑飞溅方向应设挡板防护。d、台钻的安全使用：台钻使用时两人同时配合，一人按扶，一人操作，操作时脱去手套。H、制定重大安全事故及传染性疾病预防预案I、电气施工注意事项a、使用的梯子不得缺档及垫高使用，架设梯子与地面夹角60°~70°为宜，下端宜采取防滑措施，禁止二人同时梯上作业。b、使用人力弯管器时，要选好场地，操作时脸部要避开，用力不宜过猛，避免滑倒伤及脸部。c、施工人员上、下坑道时，因走道狭窄、施工人员多，要注意脚下、周围情况，防止摔、滑、磕、碰现象。d、在与土建、通风专业的交叉作业，要时刻注意周围情况，避开现场吊运及人工搬运的钢筋、管道等，避免人身伤害。e、每日作业后，要切断所有用电设备电源，将配电箱上锁，检查无误后方可离开。7.6、环境及文明施工管理措施7.6.1、环境管理措施A、施工现场防大气污染措施：施工现场要制定洒水降尘制度，指定专人负责，在易产生扬尘的季节，施工场地采取洒水降尘。B、施工现场的水污染防止措施：a、排放的废水要排入沉淀池内，经二次沉淀后，方可排入市政污水管线或回收用于洒水降尘。c、油漆油料库的防漏控制。施工现场要设置专用的油漆油料库，油库内严禁放置其它物资，库房地面和墙面要做防渗漏的特殊处理，储存、使用和保管要专人负责，防止油料的跑、冒、滴、漏、污染水体。d、禁止将有毒有害废弃物用作土方回填，以免污染地下水和环境。C、施工现场防噪声污染措施：a、人为噪声的控制措施。施工现场提倡文明施工，尽量减少人为的大声喧哗，增强全体施工人员防噪声扰民的自觉意识。b、强噪声作业时间的控制。凡在居民稠密区进行强噪声作业的，严格控制作业时间，晚间作业不超过22时，早晨作业不早于6时，特殊情况需连续作业（或夜间作业）的，应尽量采取降噪措施，事先做好周围群众的工作，并报工地所在的区环保局备案后方可施工。第45页共45页 某酒店建筑电气安装工程施工方案D、其它污染的控制措施：探照灯尽量选择即满足照明要求又不刺眼的新型灯具或采取措施，使夜间照明只照射施工区域而不影响周围社区居民休息。7.6.2、文明施工措施A、施工现场管理措施a、建立文明施工责任制，划分区域，明确管理负责人，实行挂牌制，做到现场清洁整齐。b、现场使用的设备、材料，要按平面固定点存放，堆放整齐，标识醒目、正确。c、切割机、电焊机等需要搭设护棚的机具，搭设护棚时要牢固、美观，符合施工需要，并挂有操作规程。d、施工后的管头、电缆皮等废料头做到人走全清，不残留不积压。e、严禁随地便溺。B、现场生活卫生管理措施a、施工现场办公室、仓库、职工（包括劳务分包队伍的员工）宿舍，保持清洁卫生，建立卫生区域经常打扫。b、工地食堂及临时卖饭处所，要整洁卫生，做到生熟食物隔离，要有防蝇防尘设施。c、施工现场设置临时厕所，并由专人负责定期打扫；定期撒药灭菌杀毒。d、施工现场严禁居住家属，严禁居民家属、小孩在施工现场穿行、玩耍。7.7、冬、雨季施工措施7.7.1、冬季主要预防措施A、电缆敷设时，如果温度过低，要采取搭棚加热或待温度回升后敷设，要统一听从号令，轻拿轻放，禁止扔摔，防止因天冷电缆保护层脆硬而损坏电缆；管内穿线采取同样措施。B、制定严格的取暖措施，严禁使用电炉子等高耗能的取暖设备，其他用电型取暖设备如电褥子等在使用前一定要检查其绝缘情况，绝缘良好的方可使用，施工现场内严禁点燃明火取暖，以免引起火灾。C、保证劳保用品的及时发放，做好职工的保暖工作，防止因天寒造成职工冻伤或感冒。进入现场所穿的鞋一定要为绝缘和防滑的，防止因天冷路滑造成摔伤。D、施工用水、生活用水严禁地面随意排放，以免结冰跌滑。E、施工区、生活区雪后应及时清扫，以免形成冰溜。F、禁止风雪天登高作业，防止坠落。7.7.2、雨季主要预防措施A、室外放置的用电设备一定要搭设防雨棚，以防设备进水造成短路。B、第45页共45页 某酒店建筑电气安装工程施工方案做好各职工宿舍、食堂、仓库屋面的维修检查工作，职工食堂应重点做好食品储藏、加强食品卫生管理，防止阴雨季节食品发生霉变引起食物中毒。A、教育全体职工注意个人及宿舍卫生，防止传染性疾病发生，加强对全体职工宣传、教育，充分认识传染病的危害及预防措施。B、防触电：电源线路不得接触潮湿地面。潮湿环境下不准带电作业，作业时要穿绝缘靴或站在绝缘平台上。雨季施工时，焊接机械应放置在防雨和通风良好的地方，焊接操作人员必须持操作证上岗，并且按规定穿戴防护用品。C、超过2m以上搭设、检修脚手架等高处作业时，必须挂好安全带，尤其是在雨后脚手架上较滑时。D、安装在露天工作场所的照明灯具要选用防水型灯头。E、遇大风暴雨等恶劣天气时，要加强对电气设备的巡视和检查，巡视和检查时，必须穿绝缘靴且不得靠近避雷器和避雷针。F、6级以上大风、大雨天气下应暂停脚手架的搭设及在脚手架上作业。7.8、物资管理措施7.8.1、材料设备验收材料进场时要进行严格验收，观感检查不合格的材料，质检人员和收料员有权拒收，并应及时退料，避免不合格材料混淆使用。材料进场要求“证随物走”物到现场，合格证、材质证也同时到现场，无合格证的材料不能使用，材料、成品、半成品、购配件必须有出厂质量证明。设备需有国家出厂质量合格证，对国家及地区所规定的特定设备及材料应附有关证明资料和法定监测单位证明。电气设备材料，应有相应的产品合格证、检验报告、试验记录、3C认证。材料的检验试验，必须经监理工程师见证取样进行，送样人填写检验委托单，见证人（业主代表、监理工程师）要签字加盖公章。7.8.2、材料设备保管实行保管员责任制，负责全权保护和管理。进场设备材料要堆放整齐，按批量、种类、规格分开，并设有标识，按材料的堆放要求进行。要采取必要的防雨防潮防砸等措施。贵重物料应严加看管防止丢失。7.8.3、材料设备发放建立设备材料台帐，入库台帐、出库台帐、发放流水帐均应如实记录，清晰可查。7.9、成品保护措施7.9.1、原材料的保护A、型钢、钢管等原材料的储存要摆放整齐，其下部要垫离地面，加大通风防止锈蚀。第45页共45页 某酒店建筑电气安装工程施工方案A、电缆桥架的存放，原则上不得放置于露天场所，尤其是防火型电缆桥架必须存放于室内或有良好防雨措施的地方。为了防止桥架被误用和因存放混乱导致材料发放困难等不利情况的发生，各种桥架、弯通要按照不同的规格摆放。B、灯具、导线必须存放在库房内，并按不同的规格、颜色进行码放，库房必须防雨且配备有效的灭火器材，存放时重件在下轻件在上防止挤压。C、开关箱、照明箱、封闭式插接母线必须放置于具有有效防雨、防水浸泡措施的保管区域内，同时作好防盗、防火措施。7.9.2、施工过程中的成品保护A、电线导管的保护重点是作好导管的接头处理，配管施工结束后必须强调自检和互检，加强抽检力度。必须保证在混凝土浇注时，设置专人看护，发现问题及时处理。电线导管的管口封堵必须作为一个重点检查项目进行控制。在混凝土拆模后及时进行抠盒、扫管工作，抠盒后必须及时对盒的内壁涂刷防锈漆。在地面上的预埋钢管应当加强巡视检查，发现预埋在楼板地面的钢管被破坏时应及时采取补救措施。B、电缆桥架的保护由于电缆桥架多集中在公共走廊内，且走廊内的通道狭窄。为了避免不必要的成品损失采取措施如下：电缆桥架安装只先安装支架，待通风管道、给水、喷淋水等管道在桥架上方的施工项目结束后才进行桥架的安装。C、灯具、开关、插座的保护灯具、开关、插座属于易损、易丢器件，必须坚持如下原则：易损坏的灯具只先安装灯具的支架，在交工验收阶段再安装易损坏的部件如灯罩、灯泡、开关插座等，在交工阶段采取集中安装的方法程序，以免丢失。D、开关箱、配电箱的保护开关箱、配电箱等在安装阶段将其易损、易丢部件先拆下并编号保管，在交工验收阶段再安装。7.9.3、其他专业成品保护措施A、不得随意乱开孔洞，当必须开孔洞时，应事先得到批准。B、工程施工过程中，凡是与其他专业施工成果发生矛盾、冲突的，不得破坏其他专业的劳动成果，必须经过项目部协调后再施工。C、不允许在土建经过精装修后的墙面上、柱子上靠梯子，一般情况应使用方梯子或人字梯作业，当必须在精装修后的墙面、柱子上靠斜梯子时，在梯子与墙面之间必须采取保护措施，如用洁净的布将梯子上端做有效的包裹等。第45页共45页 某酒店建筑电气安装工程施工方案A、使用喷灯时，不允许对着墙面、柱子进行喷灯的加温预热。B、需要在墙面、顶板、柱子的表面附近进行电焊、气焊操作的工作内容，应在土建精装修前施工完毕。必须在精装修后的墙面、柱子、顶棚等的表面附近进行电焊、气焊操作时，应采取保护墙面免于污染的措施，如用薄钢板在操作面和墙面之间进行隔离挡护等。C、在精装修后完毕的墙面、柱子表面附近工作时，要避免由于人体与墙面的接触造成的一切污染。D、有地砖的房间，在其强度未达到之前，严禁上人作业。7.9.4、成品保护管理措施A、施工前建立成品、半成品保护责任制，制定成品保护措施，明确责任。并向参加施工的人员交底。B、进行成品保护教育，强化成品保护意识。C、合理安排各工种交叉作业，分析并明确成品保护管理点。D、在施工过程中对易受污染、破坏的成品、半成品，做好“正在施工，注意保护”的标识。E、工序交接全部采用书面形式并由双方签字认可，由下道工序作业人员和成品保护人员同时签字确认。下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护人对成品保护负监督、检查责任。7.10、施工资料管理措施7.10.1、设专职资料员负责图纸、技术、经济、安全等文件的收发，并建立相应台帐。7.10.2、收集的资料要妥善保管，防止丢失和损坏，并随时整理，建立目录组卷，分类保存，做到和施工进度同步到位。7.10.3、书面资料和电子版共同存档。7.10.4、资料收集和整理由技术员、质检员、预算员、安全员和资料员共同进行，每月进行一次全面检查和整理。八、施工布置平面图施工布置平面图见附页。九、施工进度计划网络图施工进度计划网络图见附页。第45页共45页'
