落地式脚手架施工设计方案

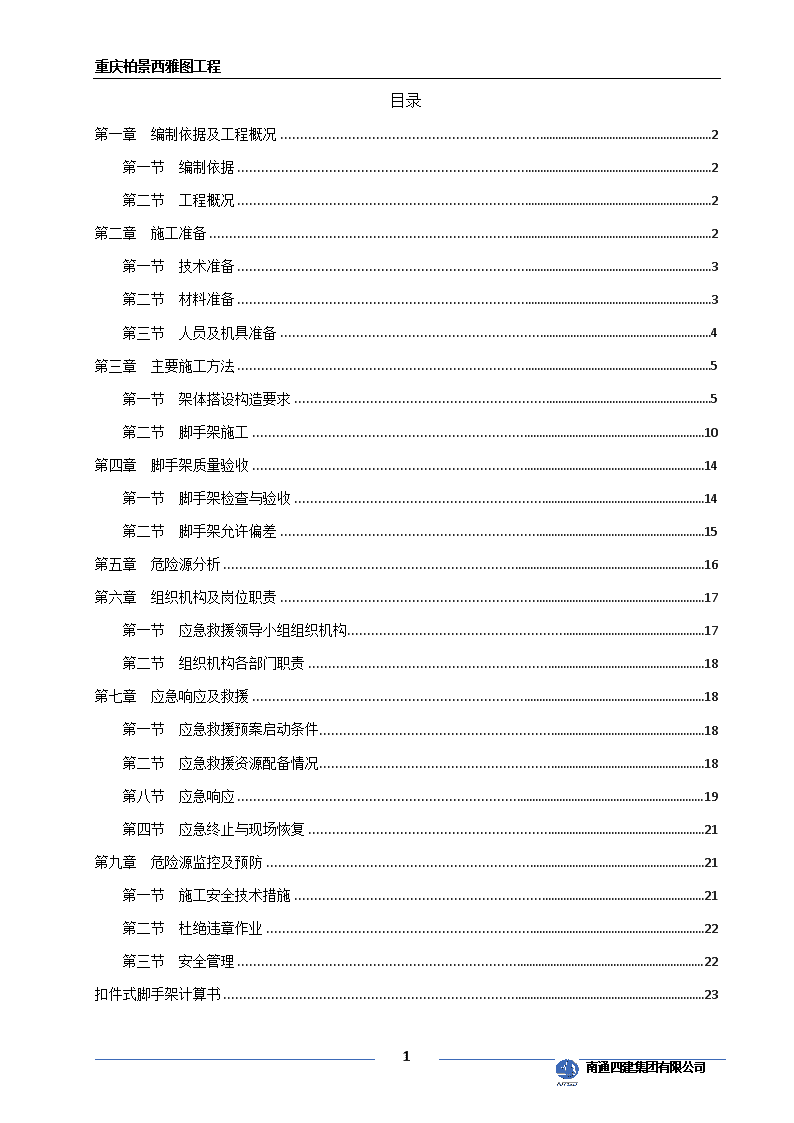

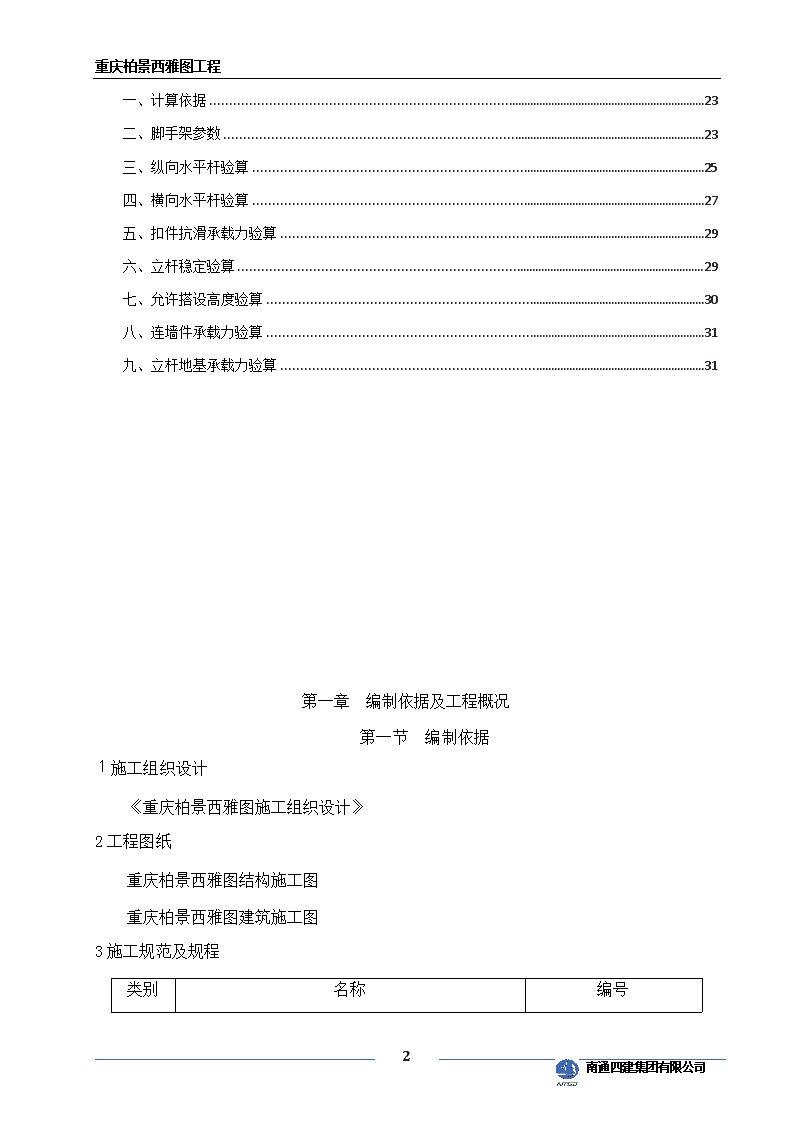

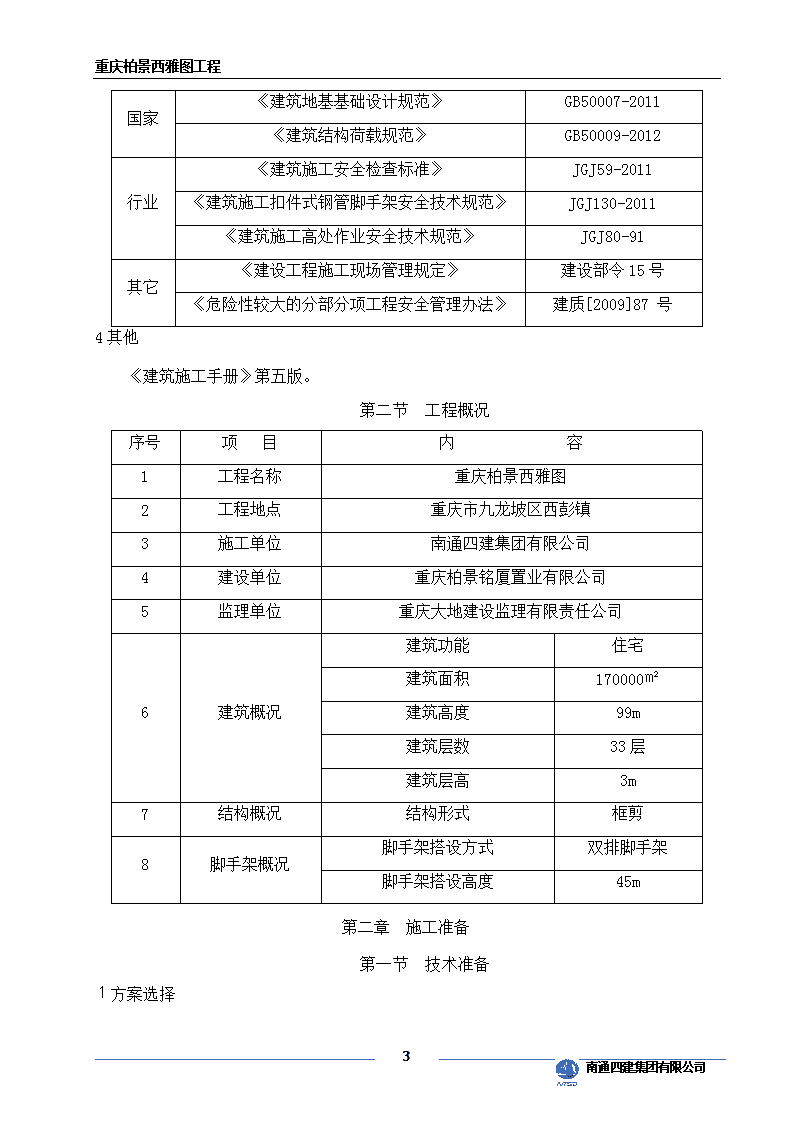

'重庆柏景西雅图工程目录第一章　编制依据及工程概况2第一节　编制依据2第二节　工程概况2第二章　施工准备2第一节　技术准备3第二节　材料准备3第三节　人员及机具准备4第三章　主要施工方法5第一节　架体搭设构造要求5第二节　脚手架施工10第四章　脚手架质量验收14第一节　脚手架检查与验收14第二节　脚手架允许偏差15第五章危险源分析16第六章组织机构及岗位职责17第一节应急救援领导小组组织机构17第二节组织机构各部门职责18第七章应急响应及救援18第一节应急救援预案启动条件18第二节应急救援资源配备情况18第八节应急响应19第四节应急终止与现场恢复21第九章危险源监控及预防21第一节施工安全技术措施21第二节杜绝违章作业22第三节安全管理22扣件式脚手架计算书2338南通四建集团有限公司 重庆柏景西雅图工程一、计算依据23二、脚手架参数23三、纵向水平杆验算25四、横向水平杆验算27五、扣件抗滑承载力验算29六、立杆稳定验算29七、允许搭设高度验算30八、连墙件承载力验算31九、立杆地基承载力验算31第一章　编制依据及工程概况第一节　编制依据１施工组织设计《重庆柏景西雅图施工组织设计》2工程图纸重庆柏景西雅图结构施工图重庆柏景西雅图建筑施工图3施工规范及规程类别名称编号38南通四建集团有限公司 重庆柏景西雅图工程国家《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012行业《建筑施工安全检查标准》JGJ59-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工高处作业安全技术规范》JGJ80-91其它《建设工程施工现场管理规定》建设部令15号《危险性较大的分部分项工程安全管理办法》建质[2009]87号4其他《建筑施工手册》第五版。第二节　工程概况序号项目内容1工程名称重庆柏景西雅图2工程地点重庆市九龙坡区西彭镇3施工单位南通四建集团有限公司4建设单位重庆柏景铭厦置业有限公司5监理单位重庆大地建设监理有限责任公司6建筑概况建筑功能住宅建筑面积170000㎡建筑高度99m建筑层数33层建筑层高3m7结构概况结构形式框剪8脚手架概况脚手架搭设方式双排脚手架脚手架搭设高度45m第二章　施工准备第一节　技术准备１方案选择38南通四建集团有限公司 重庆柏景西雅图工程本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：（1）架体的结构设计，力求做到结构要安全可靠，造价经济合理。（2）在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。（3）选用材料时，力求做到常见通用、可周转利用，便于保养维修。（4）结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。结合以上脚手架设计原则，充分结合本工程的实际情况，综合考虑了以往的施工经验，并经多方研究讨论，为了在主楼的北侧创造出做防水、回填等的工作面，本工程采用落地脚手架施工方案。２技术准备（1）熟悉图纸、组织设计交底工作，学习有关规范、规程。（2）进行脚手架工程相关技术资料收集、整理和学习。（3）学习和讨论关键部位的施工方法和注意事项。（4）确定施工方案、施工方法、搭设工艺。第二节　材料准备１材料要求1.1钢管钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管必须涂有防锈漆并严禁打孔。外径和壁厚偏差不得大于0.5mm；钢管两端应平整，偏差不得大于1.7mm。新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。1.2扣件38南通四建集团有限公司 重庆柏景西雅图工程本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。1.3其他材料搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。脚手板、脚手片采用符合有关要求。采用50mm厚松木脚手板，其长度为2－6m，宽度为23-25cm，脚手板两端应采用4mm厚镀锌钢丝各绑两道箍。脚手板不得使用有裂缝、腐朽、斜拉及大横透节的板材。安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.5m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由北京市建筑安全监督管理部门发放的准用证。连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB700-88）中Q235A钢的要求。２材料准备落地式脚手架构配件用量匡算表项次计算项目单位型号数量表达式1长杆总长mФ48×360000Length=1.1H(n+n*la/h-2la/h)2小横杆数根1.312000N1=1.1(H/(2h)+1+0.5*(NJG+NZX-2))n3直角扣件数个18000N2=2.2(H/h+1+0.5*(NJG+NZX-2))n4对接扣件数个6000N3=Length/65旋转扣件数个1600N4=0.3*Length/66脚手板面积㎡50*200*2000700S=(1.1+0.5*(NJG+NZX-2))(n-2)la*lb计算依据《施工手册》（第五版）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011备注：表达式中的n=2(L/la+1)38南通四建集团有限公司 重庆柏景西雅图工程长杆包含立杆，纵向水平杆，剪刀撑第三节　人员及机具准备１人员准备1.1施工手续及证件所有架子工必须具备《特种作业操作证》、《安全资格上岗证》（接受相应三级安全教育）等准许施工证件。架子工必须定期体检，合格者方可持证上岗，凡患有高血压、心脏病、癫痫病、晕高或视力不够等不得从事脚手架搭设。1.2管理人员及劳务人员培训、教育全体管理人员除每年参加年审及其教育外，每周一都参加经理部组织的教育。架子工进场必须进行三级安全教育和相应考核，每周一参加经理部组织的教育,必须建立班前会,并有会议纪要。1.3人员准备序号工种人数备注1架子工30人上岗证2杂工12人２机具准备名称数量备注架子扳手30把架子工搭设和拆除架子用力矩扳手4把检查架子扣件拧紧力度是否达到要求倒链2把调整架子水平弯曲度第三章　主要施工方法第一节　架体搭设构造要求38南通四建集团有限公司 重庆柏景西雅图工程１立杆立杆纵距1m,步距1.5米，横向间距1米。为保证架体稳定，底部20m采用双立杆搭设，增加架体底部稳定（计算公式按双排脚手架计算，不做调整。）在距底座上皮200mm处设置纵、横向水平扫地杆，横向水平杆设置在纵向水平杆下方，用直角扣件固定在立杆上。基础不在同一高度的立杆，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不得大于1米。靠边坡上方的立杆轴线到边坡的距离不小于500mm。立杆接长时，其相邻立杆接头要错开（相邻立杆分别用6m立杆和4m立杆交错布置）对接用对接扣件连接。２纵向水平杆设置在立杆内侧，长度为6米，局部4米调整。钢管接头要错开，用对接扣件连接，两根相邻纵向水平杆的接头不得设置在同步或同跨内，接头中心至主节点的距离不小于500mm。各接头中心至最近主节点的距离不应大于纵距的1/3。纵向水平杆与立杆用直角扣件连接，至少伸出0.1米。当采用搭接时，搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。３横向水平杆38南通四建集团有限公司 重庆柏景西雅图工程主节点处必须设置一根横向水平杆，不得随意拆除。长度1.5米。两头搁于纵向水平杆上，至少伸出0.1米。脚手架内侧端头离墙0.1米。横向水平杆与纵向水平杆用直角扣件连接。作业层上非主节点处的横向水平杆，根据所支撑的脚手板的需要设置，最大间距不大于立杆纵距的1/2。满堂脚手架搭设要求1、楼层版面设置HPB300@16Ω型锚环2、楼层面内架搭设在底部沿纵向铺设槽钢，间距同脚手架宽度m。3、满堂脚手架搭设高度12m,纵横间距1.5m，水平步距1.8m。4、竖向剪刀撑连续布置，水平高度不大于6m设置水平剪刀撑。5、同外架相连设置：每5m设置一道水平剪刀撑，十字剪刀撑纵横5m不少于6道，横面支架上6m设置纵横水平拉杆。38南通四建集团有限公司 重庆柏景西雅图工程满堂脚手架搭设、水平剪刀撑布置5、满堂脚手架设置爬梯，楼梯高度不大于4m设楼梯平台，楼梯需设上下扶手。38南通四建集团有限公司 重庆柏景西雅图工程6、外架和楼层用14钢丝绳连接在架高10处，每6m设置一道。38南通四建集团有限公司 重庆柏景西雅图工程４脚手板作业层脚手板应铺满、铺稳、铺实，横向水平杆用直角扣件固定在纵向水平杆上。脚手板的铺设应采用对接平铺或搭接铺设。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm至150mm，两块脚手板外伸长度的和不应大于300mm。脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm。脚手板每三层，不超过10m铺一道，作为硬防护。拐角处两方向的脚手板应重叠放置，避免出现探头及空挡现象。38南通四建集团有限公司 重庆柏景西雅图工程５连墙件连墙杆设置主要采用两种方式：一种是预埋连接，另外一种是抱柱连接。当脚手架搭设至梁跨中部位时，在楼板处采用预埋连接；当脚手架搭设至构造柱部位时，采用抱柱连接。连墙杆用钢管时，它与脚手架、建筑物的连接采用直角扣件。本工程落地式脚手架连墙件按两步三跨布置，特殊位置可根据实际情况减小连墙件距离，但不得大于设置要求。在结构每一外框架柱处设双杆箍柱式拉杆与框架柱拉结。在顶板上两框架柱间中点处，预埋钢管净高度约0.3m，距离边梁外缘150mm，用钢管与脚手架可靠拉结。在脚手架可靠的转角处，在框架柱上双向设置上述箍柱式拉杆。连墙件横竖向顺序排列、均匀布置、与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接用扣件作连墙杆用。本工程连墙件主要使用以下二种方式：38南通四建集团有限公司 重庆柏景西雅图工程在使用第一种连墙件进行连接时，一定注意限制连墙件偏离主节点的最大距离：300mm。只有连墙件在主节点附近方能有效地阻止脚手架发生横向弯曲失稳或倾覆，若远离主节点设置连墙件，因立杆的抗弯刚度较差，将会由于立杆产生局部弯曲，减弱甚至起不到约束脚手架横向变形的作用。６剪刀撑脚手架外侧设置剪刀撑，由脚手架端头开始，按水平距离6m（每四跨）连续设置一排剪刀撑，剪刀撑钢管与地面呈50°角，自下而上，左右连续贯通设置，剪刀撑在搭设时将一根斜杆扣在立杆上，另一根斜杆扣在横向水平杆的外伸部分上，以免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆节点的距离不宜大于15cm，最下面的斜杆与立杆的结点离地面为20cm，以保证外架的稳定性。当钢管接长时采用搭接接长，搭接长度不小于1000mm，应采用不少于三只旋转扣件扣牢，端部扣件盖板的边缘至杆端距离不应小于100mm。第二节　脚手架施工１架体具体搭设1.1架体搭设参数脚手架搭设方式双排脚手架脚手架钢管类型Ф48×3脚手架架体高度H(m)48水平杆步距h(m)1.5立杆纵（跨）距la(m)1立杆横距lb(m)138南通四建集团有限公司 重庆柏景西雅图工程内立杆距建筑距离(m)0.2横向水平杆悬挑长度(m)0.15纵横向水平杆布置方式纵向水平杆在上横杆上纵杆根数n2连墙件布置方式两步三跨连墙件连接形式扣件连接连墙件截面类型钢管连墙件型号Ф48×2.7扣件连接的连接种类双扣件连墙件与结构墙体连接承载力(kN)80连墙件计算长度a(m)0.2脚手架安全等级1级脚手架结构重要性系数γ01.1荷载参数脚手板类型竹笆片脚手板挡脚板的类型竹串片挡脚板脚手板铺设层数每隔（x）一设每2步设置一层密目安全网自重标准值(kN/m^2)0.01实际脚手板铺设层数3结构脚手架施工层数njg1结构脚手架荷载标准值Qkj(kN/m^2)2装修脚手架施工层数nzx3装修脚手架荷载标准值Qkx(kN/m^2)2横向斜撑每隔（x）跨设置5脚手架上震动、冲击物体自重QDK(kN/m^2)0.5计算震动、冲击荷载时的动力系数κ1.35脚手板自重标准值gK1(kN/m^2)0.1脚手架搭设地区重庆(省)重庆(市)基本风压值Wo(kN/m^2)0.25地面粗糙程度B类田野、乡村、丛林、丘陵以及房屋比较稀疏的中小城市郊区架体顶部风压高度变化系数1.6架体底部风压高度变化系数1.2338南通四建集团有限公司 重庆柏景西雅图工程风荷载体型系数1.278地基参数基础类型地基地基承载力特征值fak（kPa）100垫板底面积A（m2）0.25地基土类型岩石1.2架体搭设剖立面图脚手架立面图38南通四建集团有限公司 重庆柏景西雅图工程脚手架剖面图２安全通道及斜道搭设２.1安全通道钢管架搭设安全通道顶满铺两层脚手板防砸，外围挂密闭安全网封闭严密。要设有明显标志。设置消防通道，基础施工阶段的消防通道采用地下汽车坡道作为应急消防通道；主体施工阶段利用楼梯作为消防通道。38南通四建集团有限公司 重庆柏景西雅图工程安全通道顶部钢管搭设　　　　　　　　　安全通道2.2斜道搭设运料斜道宽度不宜小于1.5m，坡度宜采用1∶6，人行斜道宽度不宜小于1m，坡度宜采用1∶3；拐弯处应设置平台，其宽度不应小于斜道宽度；斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m，挡脚板高度不应小于180mm；运料斜道两侧、平台外围和端部均应按2步2跨设置连墙件；每两步应加设水平斜杆；连续设置剪刀撑和横向斜撑。脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm；脚手板顺铺时，接头宜采用搭接；下面的板头应压住上面的板头，板头的凸棱外宜采用三角木填顺；人行斜道和运料斜道的脚手板上应每隔250~300mm设置一根防滑木条，木条厚度宜为20~30mm。第四章　脚手架质量验收第一节　脚手架检查与验收38南通四建集团有限公司 重庆柏景西雅图工程架子搭设完毕投入使用前要及时检查验收，检查工作由工程负责人和安全负责人进行组织，验收时须有脚手架施工方案技术审批人和安全部门参加。检查依据为施工组织设计、施工方案、技术交底、变更文件和脚手架有关规范。在检查过程中如发现工程技术文件与规范有冲突的地方，以规范为准，并及时修改技术文件。架子检查要分阶段进行，根据工程的特点架子分为以下几个阶段进行检查：1、落地架第二步大横杆安装搭设前，主要检查安装的各杆件尺寸位置，脚手板是否铺平、破损；悬挑架悬挑钢梁安装固定完毕后架子搭设前，主要检查安装的尺寸位置，安装是否牢固，顶板混凝土的强度是否达到要求。2、作业层上施加施工荷载前；3、达到设计高度后；4、遇有六级大风与大雨后；5、停用超过一个月。除了按以上几个阶段进行检查外，项目安全部门每周必须对架子进行不少于二次的周检，技术部门安排测量人员及时做好架子的变形观测，观测项目主要是架子的垂直度和变形。架子每次的检查验收均由安全检查部门做好检查记录，纳入安全资料内存档。架子验收和定期检查的主要项目：1、杆件的设置和连接，连墙件、支撑的构造；2、扣件螺栓是否松动；3、架子的变形；4、安全防护措施；5、是否超载。第二节　脚手架允许偏差1构配件允许偏差序号项目允许偏差△(mm)检查工具1焊接钢管尺寸：外径48mm、壁厚3.0mm±0.5±0.30游标卡尺2钢管两端端面切斜偏差△1.70塞尺、拐角尺38南通四建集团有限公司 重庆柏景西雅图工程3钢管外表面锈蚀深度≤0.18游标卡尺4立杆钢管弯曲3m＜1≤4m4m＜1≤6.5m≤12≤20钢板尺水平杆、斜杆和钢管弯曲1≤6.5≤302脚手架允许偏差和检查办法38南通四建集团有限公司 重庆柏景西雅图工程第五章危险源分析38南通四建集团有限公司 重庆柏景西雅图工程脚手架是指供工人在高处工作而搭设的工作平台或作业通道。从结构形式方面，分为落地式、悬挑式、门型、吊挂式、吊篮、附着式共六种脚手架；从制作材料方面分，有木、竹及钢管三种脚手架，其中，钢管脚手架使用最为广泛，主要有扣件式钢管脚手架、碗扣式钢管脚手架、承插式钢管脚手架、门式脚手架以及里脚手架、挂挑脚手架等。脚手架垮塌事故是指脚手架因某种原因垮塌而造成人员伤亡、设备损坏等突发性不安全事件。由于脚手架的设计、搭设、使用、拆除或突然发生的自然和外来因素（地震、建筑物塌方、大风、洪水）原因造成脚手架局部或大面积垮塌，而构成的各类安全生产事故。脚手架垮塌的原因主要有：（1）整架失稳或失去平衡；（2）连墙点不够或拆去数量过多；（3）连墙件不符合要求，受力后遭致破坏；（4）基本结构单元尺寸过大，缺少或拆去部分基本构架杆件;（5）搭设高度超过规定，没有采用立杆或卸载措施;（6）严重超载；（7）违章作业和不当作业；（8）架子或立杆垂直偏差过大；（9）架设材料不合格，有严重缺陷；（10）基地未按规定处理，出现不均匀沉降；（11）随意改动构造方案或临时搭设不合格架子；（12）违反搭设或拆除的规定程序，工人在不稳定的部位上作业；（13）门型脚手架缺必要的整体联系件；（14）吊挂件和设备出问题；（15）不可抗拒的自然因素影响。第六章组织机构及岗位职责第一节应急救援领导小组组织机构组长：王德玉副组长：陆银华、葛华38南通四建集团有限公司 重庆柏景西雅图工程组员：季从茹、金鑫、王富川、龚卫平应急领导小组名单及联系方式如下：姓名职务分工电话王德玉项目经理组织13952088089陆银华执行经理现场协调15105195098葛华技术负责人现场组织18580008525季从茹生产经理现场秩序13301476806金鑫技术员医疗救援18962843520王富川技术员通讯救援18983801019龚卫平安全负责人现场施救13815219688徐建华物资负责人应急物资13851804525第二节组织机构各部门职责项目经理：在应急救援工作中全面负责，为应急救援总指挥。技术负责人：负责现场组织、指挥应急救援工作，为救援现场人力、物力、财力资源的总调度；组织应急救援技术方案的具体实施。总工程师：在应急救援工作中提供总体技术支持，负责组织制订应急救援方案并指导和监督实施运行。工程技术部：负责组织本部门人员制订应急救援技术方案和负责现场指导、监督方案的实施运行。安质部：负责组织本部门人员参与应急救援技术方案的编制并现场指导实施；为应急救援工作提供安全技术指导及保障工作。负责在事故发生后保护现场，做好现场记录（照片、录像或绘制草图等）。财务部：负责确保提供应急救援工作顺利进行的资金支持。材料部：负责保证本部门对应急救援过程中所需物资、设备的供给、配备、维护和提供使用。办公室主任：负责组织本部门人员在应急救援过程中做好内、外联络和沟通。38南通四建集团有限公司 重庆柏景西雅图工程派出所所长：负责维持应急救援工作的秩序，参与人员疏散和警戒，为应急救援提供安全保障。应急救援队（一、二、三队）由项目部经理负责，负责直接参与或配合地方专业抢险队伍参与抢险救援。第七章应急响应及救援第一节应急救援预案启动条件当项目部在日常施工生产中遇到突发性脚手架作业紧急安全事故(状态)时，由项目经理下令启动并运行本应急救援预案，全力确保国家、社会、人民的生命财产安全不受损失或少受损失。第二节应急救援资源配备情况1资金的配备项目部财务部门必须保证10万元的应急救援备用金，以备紧急事件发生时，有足够的财力支持应急救援工作。2应急救援物资配备应急救援物资、设备设施的配备(见下表)序号名称数量位置负责人1急救车1辆项目部办公室主任2物资运输车1辆项目部物资设备部3装载机1台项目部物资设备部4起重机1台项目部物资设备部5配电箱4个项目部物资设备部6大方锹10把项目部物资设备部7钢丝钳10把项目部物资设备部8安全帽100顶项目部物资设备部9防滑鞋100双项目部物资设备部10安全网2000平项目部物资设备部11扩音喇叭2支项目部物资设备部12小型切割机2台项目部物资设备部13应急联络电话10部项目部物资设备部38南通四建集团有限公司 重庆柏景西雅图工程3社会资源在发生突发性脚手架作业紧急事故时，充分利用社会资源，根据实际需要将与工程所在地地方政府机构或部门请求支援，如请求火警119支援、请求医院急救120支援、请求110支援等。第八节应急响应1接警与通知接警：接警部门为办公室。接警人接到报警后，应详细询问以下内容包括：事故发生时间、详细栋号、事故性质、事故原因初步判断、简要经过介绍、人员伤亡及被困情况、现场事态控制及发展情况等，并做好记录。接警电话：办公室主任手机，也可直接拨打项目经理手机。通知：接警人接到报警后，由办公室主任向项目经理详细报告，项目经理决定是否启动应急救援预案及是否向有关应急机构、政府及上级部门发出应急救援申请。启动应急救援预案的通知应由办公室通知应急组织机构中各部门负责人。2应急通讯联络系统项目应急救援联络工作由办公室主任负责，应急救援联络途径如下：①设项目应急联络电话：现场负责人手机②对外应急求救公安警力求救电话：110；火警支援求救电话：119；医疗急救求救电话：120；③逐级上报电话：工程安质科电话：④应急救援领导小组成员手机号码：详见应急领导小组联系方式。3现场保护突发性施工排架、脚手架作业紧急事故/事件发生后，计划合同科应立即派人赶赴事故/事件现场，负责事故/事件现场保护，立即开展收集证据工作。38南通四建集团有限公司 重庆柏景西雅图工程因抢救人员、防止突发性施工排架、脚手架作业紧急事故/事件扩大以及疏通交通等原因，需要移动现场物件时，要做好标志、标记，并绘制现场简图，写出书面材料，妥善保存现场重要痕迹、物证。4警报和紧急公告当事故可能影响到周边地区，对周边地区的公众可能造成威胁时，应及时启动警报系统，向周边公众发出警报，同时通过各种途径向公众发出紧急公告，告知事故性质、对健康的影响、自我保护措施、注意事项等，以保证公众能够做出及时自我防护响应。项目经理决定是否启动警报。警报和紧急公告由派出所负责组织实施，相关部门配合。警报方式采用扩音喇叭向周边区发出警报。5事态监测发生突发性施工排架、脚手架作业紧急事故/事件并启动应急预案后，由安质部、工程技术部、派出所负责人各指定本部门1名人员组成事态监测小组，负责对事态的发展进行动态监测并做好过程记录。监测的内容包括：事故影响边界、气象条件，对食物、饮用水、卫生及环境的污染，爆炸危险性、受损建筑物跨塌危险性等。6警戒与治安为保障现场应急救援工作的顺利开展，在事故现场周边建立警戒区域，实施交通管制，维护好现场治安秩序，防止与救援无关人员进入事故现场，保障救援队伍、物资运输和人群疏散等的交通畅通，并避免发生不必要的伤亡。在安全事故救援过程中现场警戒与治安由派出所负责实施。现场警戒措施包括：危险区边界警戒线为黄黑带，警戒哨佩带臂章，用扩音喇叭警告，警戒哨人员负责阻止与救援无关的人员进入事故救援现场。7人群疏散与安置人群疏散是减少人员伤亡扩大的关键措施，也是最彻底的应急响应。应根据事故的性质、控制程度等决定是否对人员进行疏散，人员疏散由项目经理下达疏散命令，由派出所组织实施。应对被疏散的人群、数量，疏散区域、距离、路线、运输工具等进行事先考虑和准备，应考虑老弱病残等特殊人群的疏散问题。对已实施临时疏散的人群，要做好临时生活安置，保障必要的水、电、卫生等基本生活条件。8医疗与卫生由办公室主任负责联络12038南通四建集团有限公司 重庆柏景西雅图工程急救人员对在突发性施工排架、脚手架作业事故中受伤的人员进行现场急救。对伤情严重的人员立刻转送至工程所在地附近医院或急救中心进行抢救，转送过程中指派专人进行途中护理，急救车为转送伤员专用车辆或120急救车。在紧急转送伤员时，救护车鸣灯。8公共关系突发性施工排架、脚手架作业事故发生后，应将有关事故的信息、影响、救援工作的进展情况等及时向媒体和公众进行统一发布，以消除公众的恐慌心理，控制谣言，避免公众的猜疑和不满。发布事故相关信息由项目经理批准，由项目办公室发布，保证发布信息的统一性，及时消除传言。9应急救援人员的安全应急救援过程中，应对参与应急救援人员（指挥人员）的安全进行周密的考虑和监视。必要时，应有专业抢险人员参与指挥或作业。在应急救援过程中，由项目安质部指派专人负责对参与应急救援人员的安全进行过程监视，及时发现受伤人员并组织撤换抢救。第四节应急终止与现场恢复当事态得到有效控制，危险得以消除时，由项目经理下达终止应急令。终止应急令由安质环保部专人用扩音喇叭传达至应急救援现场，终止应急救援。当终止应急救援后，事故现场仍然存在可能的不明隐患时（如可能存在不明火种、建筑物及救援临时设施有可能倾覆等），现场警戒不予解除，直至经技术部门技术鉴定确认无不明隐患后，告知派出所所长，由派出所所长下令解除现场警戒。警戒解除后，由应急救援队伍负责恢复现场。主要清理临时设施、救援过程中产生的废弃物、恢复现场办公生活基本功能等。第九章危险源监控及预防第一节施工安全技术措施（1）施工脚手架的构造方案必须严格、科学和细致地进行设计，并编制施工技术措施；（2）充分考虑建筑中的阳台、雨篷、宽腰线、檐口以及其它突出于墙面的构造对脚手架设置的影响和要求；（3）应按照结构的实际情况仔细设计连墙点设置，当某些点不能按规定位置设置时，必须明确处理方案；（4）对固定荷载、可变荷载可能显著超过设计规定值的特定部位和特定使用情况进行考虑和另行验算；（5）仔细考虑在施工过程中因运输或施工作业的需要，必须拆去某些杆件或连墙点，在不能随即恢复时，确保脚手架安全应当采取的弥补措施；38南通四建集团有限公司 重庆柏景西雅图工程（6）仔细考虑脚手架是否可以完全满足使用的要求，为施工操作提供方便，有没有不好操作或者需要垫高等情况；（7）在绘制一般的构造图示和描述的基础上，尽可能详细的给出节点和有变化部位地图示，避免搭设中的随意性。（8）必须严格按照设计与有关规定进行搭设、使用和拆除，制止乱搭、乱改和乱用；（9）在六级及以上大风天及雨、雪、雾天，应停止脚手架搭拆及施工操作作业；（10）应控制脚手架上施工荷载，操作层上施工荷载应符合设计要求，不得超过（结构架3.0kN/m2,装修架2.0kN/m2）。施工过程中，不得在脚手架上集中堆放模板、钢筋或其它物件。严禁在脚手架上拉揽风绳，严禁在脚手架上固定、架设混凝土泵输送管及起重设备；（11）在施工期间禁止拆除脚手架的交叉支撑、水平架、连墙件即剪刀撑、水平加固杆、扫地杆、封口杆等加固杆件；（12）在脚手架下部或邻近处不得进行挖掘作业；（13）临街搭设的脚手架应在脚手架外侧采取防止措施，如设安全网，用塑料编织布或苇席封闭脚手架，过街道处搭设防护棚，挂警示牌、设栏杆等，防止施工期间脚手架倒塌伤人；（14）严禁在脚手架外侧任意攀登，防止交叉支撑变形；（15）脚手架在工程施工期间，应检查脚手架的垂直度、各构配件及加固杆件的变形、扣件紧固扭力矩、连墙件工作状态，并定期观测门架立杆有无沉陷，特别是大风天，大雨天过后及跨冬停工后继续使用前，均应系统地检查脚手架，发现问题立即采取措施。（16）拆除脚手架时，地面应设围栏和警戒，由上而下顺序进行，不得向下投掷，并派专人看守，严禁一切操作人员入内。第二节杜绝违章作业坚决杜绝违章作业。主要违章行为如下：（1）不按规定程序进行脚手架的搭设和拆除作业；（2）在搭设过程中，未按规定及时设置连墙件，拉结或支顶杆件；（3）在拆除过程中，过早或过多地松开连墙件和脚手架杆件节点；（4）在搭设或拆除作业中，工人脚下踩地和手臂把持地支持物（杆件、脚手板和其它结构件）不稳定；38南通四建集团有限公司 重庆柏景西雅图工程（5）上架作业时，未对脚手架进行检查，在缺脚手板、缺防护设施、不稳定或承载力不够地架子上冒险作业；（6）在脚手架作业面或转运平台上过高、过量地堆物或作业人员过度集中；（7）贪图方便，不走规定地上下通道；（8）使用不合格地材料搭设脚手架；（9）在作业过程中任意拆除构架部件和防护措施，而没有采取可靠地弥补措施；（10）在没有采取可靠的安全保护措施地情况下，在脚手架上进行撬、拔、推拉、冲击等危险性较大的作业；（11）在大风、雨、雪之后，没有对脚手架进行认真检查和清理，就开始在架子上作业。第三节安全管理（1）加强对施工及管理人员的安全教育和培训工作。搭拆脚手架必须由专业架子工担任，持证上岗；架子工应定期进行身体检查，凡患病不适于高处作业者，不准上脚手架操作；所有脚手架使用人员都必须接受相关培训，做到能够察觉正在使用的各类脚手架相应的危险，懂得如何去控制或尽量减少这些危险，了解作业区域内的电气危险、坠落危险以及落物危险的特性，了解电气危险防护措施以及所采用的坠落保护系统和落物系统的搭建、维护、拆除的正确程序，了解脚手架的正确使用方法以及在脚手架上递接材料的正确方法，了解所采用的脚手架的最大设计荷载以及承载能力等；（2）脚手架检查人员每天在脚手架使用前进行检查，发现不符合标准的，及时记录、汇报，并监督整改。（3）不断加强和完善安全管理和监督体制，把安全工作落实到实处，消除死角；（4）严肃认真地处理事故，汲取教训，要通过对每次事故的具体分析，找出规律，从中积累经验，采取针对性措施提高人在生产活动中的可靠性，举一反三地改进安全工作，防止伤亡事故的发生。38南通四建集团有限公司 重庆柏景西雅图工程扣件式脚手架计算书一、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工脚手架安全技术统一标准》GB51210-20163、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010二、脚手架参数架体搭设基本参数脚手架搭设方式双排脚手架脚手架钢管类型Ф48Ч3脚手架架体高度H(m)48水平杆步距h(m)1.5立杆纵（跨）距la(m)1立杆横距lb(m)1内立杆距建筑距离(m)0.2横向水平杆悬挑长度(m)0.15纵横向水平杆布置方式纵向水平杆在上横杆上纵杆根数n2连墙件布置方式两步三跨连墙件连接形式扣件连接连墙件截面类型钢管连墙件型号Ф48Ч2.7扣件连接的连接种类双扣件连墙件与结构墙体连接承载力(kN)80连墙件计算长度a(m)0.2脚手架安全等级1级脚手架结构重要性系数γ01.1荷载参数脚手板类型竹笆片脚手板挡脚板的类型竹串片挡脚板38南通四建集团有限公司 重庆柏景西雅图工程脚手板铺设层数每隔（x）一设每2步设置一层密目安全网自重标准值(kN/m^2)0.01实际脚手板铺设层数3结构脚手架施工层数njg1结构脚手架荷载标准值Qkj(kN/m^2)2装修脚手架施工层数nzx3装修脚手架荷载标准值Qkx(kN/m^2)2横向斜撑每隔（x）跨设置5脚手架上震动、冲击物体自重QDK(kN/m^2)0.5计算震动、冲击荷载时的动力系数κ1.35脚手板自重标准值gK1(kN/m^2)0.1脚手架搭设地区重庆(省)重庆(市)基本风压值Wo(kN/m^2)0.25地面粗糙程度B类田野、乡村、丛林、丘陵以及房屋比较稀疏的中小城市郊区架体顶部风压高度变化系数1.6架体底部风压高度变化系数1.23风荷载体型系数1.278地基参数基础类型地基地基承载力特征值fak（kPa）100垫板底面积A（m2）0.25地基土类型岩石38南通四建集团有限公司 重庆柏景西雅图工程（图1）落地式脚手架立面图（图2）落地式脚手架剖面图三、纵向水平杆验算由于横向水平杆上的纵向水平杆是均等放置的，故纵向水平杆的距离为S=la/(n+1），纵向水平杆承受的脚手板及施工活荷载的面积。qG=1.2Ч(g+gK1Чlb/(n+1))=1.2Ч(0.033+0.1Ч1/(2+1))=0.08kN/m38南通四建集团有限公司 重庆柏景西雅图工程qQ=1.4Ч[(Qk+κQDK)Чlb/(n+1)]=1.4Ч((2+1.35Ч0.5)Ч1/(2+1))=1.248kN/m根据规范要求纵向水平杆按三跨简支梁进行强度和挠度验算，故计算简图如下：由于纵向水平杆按规范规定按三跨连续梁计算，那么施工活荷载可以自由布置。选择最不利的活荷载布置和静荷载按实际布置的叠加，最符合架体的力学理论基础和施工现场实际，抗弯和挠度验算计算简图如下：1、抗弯验算（图3）强度计算受力简图（图4）弯矩图Mmax=0.154kN·mσ=Υ0×Mmax/W=1.1Ч0.154Ч106/4490=37.639N/mm2≤[f]=205N/mm2满足要求2、挠度验算qk=(g+gK1Чlb/(n+1))=0.033+0.1Ч1/(2+1)=0.067kN/m38南通四建集团有限公司 重庆柏景西雅图工程（图5）挠度计算受力简图（图6）挠度图νmax=0.021mm≤[ν]＝min[lb/150，10]=6.667mm满足要求3、支座反力计算最符合架体的力学理论基础和施工现场实际，支座反力验算如下：由于支座反力的计算主要是为横向水平杆承受的集中力的统计，故须分为承载能力极限状态和正常使用极限状态进行计算：承载能力极限状态V=1.586kN正常使用极限状态VK=0.073kN四、横向水平杆验算由上节可知F=V,FK=VKq=1.2g=1.2Ч0.033=0.04kN/mqK=g=0.033kN/m由于横向水平杆按规范规定按简支梁计算计算简图如下：38南通四建集团有限公司 重庆柏景西雅图工程（图7）强度计算受力简图（图8）弯矩图1、抗弯验算Mmax=0.533kN·mσ=Υ0×Mmax/W=1.1Ч0.533Ч106/4490=130.683N/mm2≤[f]=205N/mm2满足要求2、挠度验算（图9）挠度计算受力简图（图10）挠度图νmax＝0.136mm≤[ν]＝min[la/150，10]=6.667mm满足要求3、支座反力计算承载能力极限状态：Vmax=3.198kN·m38南通四建集团有限公司 重庆柏景西雅图工程五、扣件抗滑承载力验算扣件抗滑承载力验算：R=Vmax=3.198kN≤Rc=8kN满足要求六、立杆稳定验算脚手板理论铺设层数y=min{H/[(x+1)h],yÎZ}=111、立杆承受的结构自重标准值NG1kNG1K=Hgk+y(lb+a1)ng/2+0.0146n/2=48Ч0.163+11Ч(1+0.15)Ч2Ч0.033/2+0.0146Ч2/2=8.26kN2、构配件自重标准值NG2k1Z=min(y,m)=3NG2K=Z(Lb+a1)lagk1/2+zgk2la+laHgk3=3Ч(1+0.15)Ч1Ч0.1/2+3Ч0.17Ч1+1Ч48Ч0.01=1.163kN3、施工活荷载标准值脚手架上冲击荷、震动荷载，非偶发事件，仅取一层脚手板上作用该荷载即可满足实际情况。åNQK=(njgQkj+nzxQkx+κQDK)(lb+a1)la/2=(1Ч2+3Ч2+1.35Ч0.5)Ч(1+0.15)Ч1/2=4.988kN4、风荷载统计立杆稳定组合风荷载时：取距架体底部的风荷载高度变化系数mz=1.23连墙件验算风荷载产生的连墙件轴向力设计值计算时：取最高处连墙件位置处的风荷载高度变化系数mz=1.6风荷载标准值：wk=mzmsw0=1.23Ч1.278Ч0.25=0.393kN/m238南通四建集团有限公司 重庆柏景西雅图工程根据《建筑施工脚手架安全技术统一标准》（GB51210）6.2.6条规定，取风荷载组合值系数Ψw=0.6，根据连墙件的步距可确定ξ1=0.6，连墙件竖向间距H1=3。Mwk=0.05ξ1wklaH12=0.05Ч0.6Ч0.393Ч1Ч32=0.106kN·mMwd=ΨwγQMwk=0.6Ч1.4Ч0.106=0.089kN·m立杆荷载组合：根据《建筑施工脚手架安全技术统一标准》（GB51210）6.2.5条规定进行计算：Nd=1.2(NG1K+NG2K)+1.4åNQK=1.2Ч(8.26+1.163)+1.4Ч4.988=18.29kN长细比验算：l0=kmh=1.155Ч1.5Ч1.5=2.599ml=l0/i=2.599Ч1000/15.9=163.443£[l]=210满足要求根据l值查规范JGJ130-2011附录A.O.6得到j=0.264则立杆稳定的验算式为：不组合风荷载：Υ0ЧNd/jA=1.1Ч(18.29Ч1000)/(0.264Ч424)=179.964N/mm2£f=205N/mm2满足要求组合风荷载：Υ0ЧNd/jA+Υ0ЧMwd/W=1.1Ч(17.592Ч1000)/(0.264Ч424)+1.1Ч0.089Ч106/4490=194.928N/mm2£f=205N/mm2满足要求七、允许搭设高度验算不组合风荷载：[H]=[jAf-(1.2NG2K+1.4åNQK)]/1.2gk=38南通四建集团有限公司 重庆柏景西雅图工程(0.264Ч424Ч205-(1.2Ч1.163Ч1000+1.4Ч4.988Ч1000))/(1.2Ч0.163Ч1000)=74.334m组合风荷载：[H]={jAf-[1.2NG2K+0.9´1.4（åNQK+Mwk/W)]}/1.2gk=(0.264Ч424Ч205-(1.2Ч1.163Ч1000+0.9Ч1.4Ч(4.988Ч1000+0.106Ч106/4490)))/(1.2Ч0.163Ч1000)=77.752mH=48m≤[H]=74.334m满足要求八、连墙件承载力验算计算连墙件的计算长度：a0=a=0.2Ч1000=200mm,l=a0/i=200/16=12.5£[l]=210根据l值查规范JGJ130-2011附录A.O.6得到j=0.967风荷载标准值：wk=mzmsw0=1.6Ч1.278Ч0.25=0.511kN风荷载产生的连墙件轴向力设计值：Nwld=γQwkL1H1=1.4Ч0.511Ч9=6.441kN连墙件的轴向力设计值：Nld=Nwld+N0=6.441+3=9.441kN其中N0由根据《建筑施工脚手架安全技术统一标准》（GB51210）6.2.7条规定进行取值。将Nl、j带入下式：强度：s=Nl/Ac=9.441Ч1000/384=24.586N/mm2£0.85f=0.85Ч205=174.25N/mm2稳定：Nl/jA=9.441Ч1000/(0.967Ч384)=25.425N/mm2£0.85f=0.85Ч205=174.25N/mm2扣件抗滑移：Nl=9.441kN≤Rc=12kN满足要求38南通四建集团有限公司 重庆柏景西雅图工程九、立杆地基承载力验算根据《建筑施工碗扣式安全技术规范》（JGJ166-2016）5.4.1条规定，直接采用立杆稳定验算中的轴力设计值进行验算，但需将地基承载力进行扩大，以便等效于立杆轴力标准值的验算。规范规定当永久荷载控制组合时地基承载力需乘以1.363的系数，当可变荷载控制组合时地基承载力需乘以1.254的系数。作业脚手架一般均是由可变荷载控制组合为最不利。可变荷载控制组合情况下的立杆轴力设计值对应的地基承载力验算p=Nd/A=1.1Ч18.29/0.25=80.477kPa≤1.254ЧmfЧfak=100kPa满足要求38南通四建集团有限公司'
