引风机施工设计方案

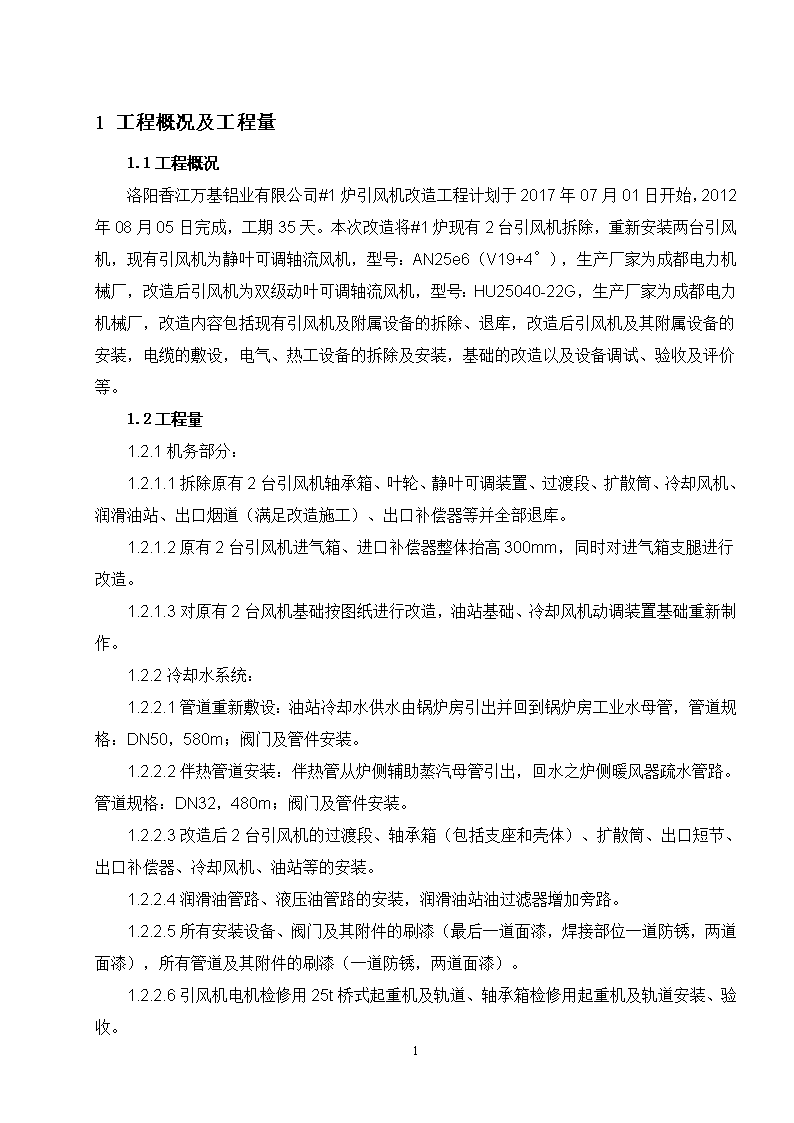

'洛阳香江万基铝业有限公司#1炉引风机改造检修施工方案江苏江通科技环保有限公司2017年4月10日 目录1工程概况及工程量12检修总平面布置43检修组织机构和劳动力计划43.1检修组织机构53.2检修组织机构配置53.3主要管理人员配置表83.4劳动力的配置、资格计划表93.5.1仪器、仪表114检修方案135检修工期及保证检修进度的措施175.1工期计划175.2进度保证措施176质量管理186.1质保体系186.2本工程的质量保证体系196.3质量保证措施236.4预防质量通病的措施247安全文明检修和职业健康及环境保护目标和管理277.1安全目标277.2安全管理保证体系278附件（网络进度图）33 1工程概况及工程量1.1工程概况洛阳香江万基铝业有限公司#1炉引风机改造工程计划于2017年07月01日开始，2012年08月05日完成，工期35天。本次改造将#1炉现有2台引风机拆除，重新安装两台引风机，现有引风机为静叶可调轴流风机，型号：AN25e6（V19+4°），生产厂家为成都电力机械厂，改造后引风机为双级动叶可调轴流风机，型号：HU25040-22G，生产厂家为成都电力机械厂，改造内容包括现有引风机及附属设备的拆除、退库，改造后引风机及其附属设备的安装，电缆的敷设，电气、热工设备的拆除及安装，基础的改造以及设备调试、验收及评价等。1.2工程量1.2.1机务部分：1.2.1.1拆除原有2台引风机轴承箱、叶轮、静叶可调装置、过渡段、扩散筒、冷却风机、润滑油站、出口烟道（满足改造施工）、出口补偿器等并全部退库。1.2.1.2原有2台引风机进气箱、进口补偿器整体抬高300mm，同时对进气箱支腿进行改造。1.2.1.3对原有2台风机基础按图纸进行改造，油站基础、冷却风机动调装置基础重新制作。1.2.2冷却水系统：1.2.2.1管道重新敷设：油站冷却水供水由锅炉房引出并回到锅炉房工业水母管，管道规格：DN50，580m；阀门及管件安装。1.2.2.2伴热管道安装：伴热管从炉侧辅助蒸汽母管引出，回水之炉侧暖风器疏水管路。管道规格：DN32，480m；阀门及管件安装。1.2.2.3改造后2台引风机的过渡段、轴承箱（包括支座和壳体）、扩散筒、出口短节、出口补偿器、冷却风机、油站等的安装。1.2.2.4润滑油管路、液压油管路的安装，润滑油站油过滤器增加旁路。1.2.2.5所有安装设备、阀门及其附件的刷漆（最后一道面漆，焊接部位一道防锈，两道面漆），所有管道及其附件的刷漆（一道防锈，两道面漆）。1.2.2.6引风机电机检修用25t桥式起重机及轨道、轴承箱检修用起重机及轨道安装、验收。33 1.2.2.7分部试运及整体试运过程中的缺陷处理，风机应为零缺陷移交。1.2.2.8配合机组调试至168小时结束（包括热工、电气一次、电气二次）。1.2.2.9调试过程中，施工单位应24小时有人进行设备监护及缺陷处理。1.2.3电气部分：1.2.3.1拆卸原引风机电机2台并退库。1.2.3.2在原电机基础上改造成新电机基础。1.2.3.3新电机检查，电机的安装就位及试运，对发现的问题及时处理。1.2.3.4电机和电缆等电气设备交接试验。1.2.3.5电机电源接线盒及中性点接线盒扩孔安装红外玻璃观察窗。红外玻璃观察窗由业主提供。1.2.3.6需重新敷设高压电缆270米，电缆型号为YJV-6KV3*185mm2，做3个终端头，其中包括呼热#1炉脱硫增压风机电机电源电缆回抽并重新敷设，负责所有电缆的接引。1.2.3.7更换两台引风机开关柜内CT。CT型号待定。要求：电缆排列要整齐，不能交叉，并在两端有清晰正确的电缆标牌，在敷设过程中对破坏的防火封堵及隔断进行恢复，按防火要求对敷设电缆进行防火处理。1.2.3.8在呼热#1炉引风机房两电机旁分别埋设1根穿线管至室内电缆沟，穿线并预埋。管道规格：DN150PN4.0 长约5米1.2.3.9所有现场接线，要求接线正确，排列整齐、美观，线号正确清晰。1.2.3.10电机和就地控制箱接地扁铁由施工方提供。1.2.3.11敷设低压动力电缆共4000米，电缆型号：NH-YJV-13*10mm2NH-YJV-13*6mm2分别敷设两台油站油泵电源电缆，电源分别取自呼热#1机炉保安MMC段及呼热#1机炉PC段备用开关（备用开关间隔待申请），分别敷设两台油箱加热器电源电缆。电源分别取自呼热#1机锅炉MCC段备用开关（备用开关间隔待申请）。分别敷设两台油站两台循环冷却泵电源电缆，电源分别取自呼热#1机炉保安MMC段及呼热#1机炉PC段备用开关（备用开关间隔待申请）。分别敷设两台引风机冷却风机电源电缆，敷设电源取自呼热#1机炉保安MCC段备用开关（备用开关间隔待申请）。并负责所有电缆及就地控制箱的接引安装。要求：33 电缆排列要整齐，不能交叉，并在两端有清晰正确的电缆标牌，在敷设过程中对破坏的防火封堵及隔断进行恢复，按防火要求对敷设电缆进行防火处理。1.2.3.12在呼热#1炉引风机房两油箱旁分别埋设7根穿线管至室内电缆沟，穿线并预埋。管道规格：DN40mm长约12米。1.2.3.13电缆安装的辅材由施工单位提供。1.2.4热工部分1.2.4.1拆除原引风机就地所有表计测量设备，就地控制柜2面、柜子基础、电缆、穿管等。1.2.4.2安装就地控制柜。具体数量：名称规格型号单位数量风机振动控制柜800×500×300面4就地仪表箱800×500×300面2要求：最低层做水泥基础，高度为200mm,并预留电缆槽空间，在水泥基础上安装金属支架，支架高为200mm，所需材料由施工方提供。所有盘柜进出电缆均采用下进线或侧进线，不允许上进出线方式。盘柜封堵要做到可靠封堵。1.2.4.3敷设电缆。电缆数量：电缆ZR-KVVP4×1.5米7000要求：就地控制箱到现场信号走穿线管，就地控制箱到槽架也走穿线管，其余的走槽架，）电缆排列要整齐，不能交叉，并在两端有清晰正确的电缆标牌。就地控制箱安装进出线方式为下进线。架设电缆槽架，长度为500米，规格为300*150。1.2.4.4系统内所有现场接线，要求接线正确，排列整齐、美观，线号正确清晰。1.2.4.5安装调试引风机及油站全部测量表计，敷设、焊接取样管路，安装相应一次门、二次门、排污门等。敷设取样管路，长度200米，管径为￠1433 不锈钢管，要求密封良好，管道布置符合敷设规范，排列整齐、美观。1.2.4.6安装调试引风机动叶执行机构两台，敷设相应控制、电源电缆。1.2.4.7至DCS或就地端子箱电缆敷设至相应控制柜内接线，槽内走线要整齐，并做好信号及电缆标识，电缆封堵完好。信号的备用芯数量为一比一。1.2.5继保部分1.2.5.1拆除旧油站及轴冷风机控制箱，安装方面要求新油站及轴冷风机控制箱，位置与现场对应设备相同，如基础尺寸不一致，重新做基础。敷设控制箱电源电缆、控制电缆，完成控制箱接线及调试工作，完成控制箱刷漆工作。1.2.5.2厂用6kV段上#1、#2引风机开关柜更换CT，更改保护装置定值，完成接线调试工作。2检修总平面布置检修总平面布置本着“定置合理、保证安全”的原则，合理规划布置检修现场。引风机改造的定置如下：2.1机械布置电机用拖车拉到引风机室检修电动葫芦（16t）下，用检修电动葫芦进行吊装。3检修组织机构和劳动力计划3.1检修组织机构3.1.1检修组织机构图33 项目经理岳斐技术管理工程管理质量管理安全监督综合管理机务安装队土建安装队项目副经理张玉电气安装队热工安装队3.2检修组织机构配置本工程实行项目经理负责制。以专业管理为检修组织主体、以资源配置为支撑，以策划与监督为保障，以文明建设为思想基础的项目管理模式，并针对本工程专门对组织机构和组织方式进行了优化。项目组织机构秉承扁平化管理原则，使业务流转更加快捷，与人员的具体岗位设置相互对应，做到“安全优质保检修质量，有序快捷为业主竭诚服务”。1）项目经理主要职责：对项目部的活动全面负责，代表公司签署各种授权范围内的合约，并行使管理职权。负责本工程现场检修的组织、指挥、调度；协调工期、质量、安全及其他相关事务。负责本标段检修区域安全监督管理及文明检修和保卫、消防管理工作。负责检修所需机械设备的配置与协调，负责物资的采购与控制的管理工作。2）项目副经理主要职责：对该工程的安全生产全面负责，配合项目经理负责本工程现场检修的组织、指挥、调度；协调工期、质量、安全及其他相关事务。本标段检修区域安全监督管理及文明检修和保卫、消防管理工作。负责检修所需机械设备的配置与协调，负责物资的采购与控制的管理工作。33 3）项目主管主要职责：负责配合项目副经理完成本标工程现场检修的组织、指挥、调度；协调工期、质量、安全及其他相关事务。负责本标段检修区域安全监督管理及文明检修和保卫、消防管理工作，负责检修所需机械设备的配置与协调，负责物资的采购与控制的管理工作。4)工程管理a.负责与业主检修管理部门建立工作关系，负责处理业主及相关方的检修管理方面的意见；b.负责检修的策划、组织、协调、控制与监督；负责检修中人力、材料、机械、力能等生产要素控制；c.负责工程的开工、完工管理；负责检修过程管理，对检修队进行管理和监督，检查检修中的问题整改情况；d.负责组织现场检修和调度会议，编制会议纪要并监督会议决定的落实；e.负责项目的机械设备配置与平衡调度；f.负责生产设备的进、出场及使用过程中的安全检查及管理，负责生产设备的安装、拆卸及负荷试验管理；负责日常机械巡查，办理起重机械资质备案及现场用特种设备使用许可证；g.负责检修现场总平面布置和现场文明检修管理；负责协调水、电供应，现场道路、公用设施维护；h.负责检修过程中工程资料收集与管理并负责移交；i.工程设计图纸文件的接收登记、复印、分发、存档及管理。j.负责编制重大技术方案和措施，检修作业指导书、检修技术措施的审核和下达。6)质量管理a.负责对工程检修、生产的全过程实施质量管理和过程控制；组织工程质量检验和内部验收及对外移交。b.负责依据《检修质量验收规范》和《检修质量验收评定》的内容和条款，对现场检修质量状况和工艺水平进行监督检查，对检修不符合项目提出整改要求，并监督检查落实情况；c.负责组织接受业主的监查和监督，并组织制定和实施纠正措施；组织对重要项目的质量监检工作。d.组织落实公司和项目部工程质量管理方面的体系文件和相关政策；督促检查质量专题会议决定的落实情况；33 e.负责检修组织设计中相关技术质量措施的审核，参与制定本专业的相关检修质量管理制度和质量验收标准；按照《检修作业指导书编制计划》，负责对检修作业指导书进行审核和修正。f.负责联系业主专业人员共同对新到场的重要设备进行外观和内部配件的常规检查，对因运输和制造原因造成的设备问题办理设备缺陷签证并监督检查设备问题处理反馈情况；g.负责监督检查现场检修记录和验评资料，负责质量检验、评定资料的收集、保管、整理、编目、移交、归档。7)安全监察a.建立现场职业安全健康与环境管理体系，负责现场有关安全生产、环境保护制度、反事故措施的制定及监督执行。对安全环境制度、安全措施执行情况及职工劳动安全保护情况进行监督、检查。b.组织开展安全健康与环境保护宣传教育工作。组织安全工作规程、规定的培训学习与考核。负责对新入厂员工进行第一级安全教育；c.负责审核并监督贯彻实施检修组织设计和单位工程、重大检修项目、危险性作业以及特殊作业的安全检修措施。d.掌握现场安全检修动态，监督、控制现场的安全文明检修条件和职工的作业行为，协调解决存在的问题。有权制止和处罚违章作业及违章指挥行为；有权根据现场情况决定采取安全措施；对严重危及人身安全的检修，有权指令先行停止检修，并立即报告主管领导研究处理；e.负责现场文明检修、环境卫生、成品保护措施执行情况的管理、监督与控制；f.负责现场环境保护措施执行情况的监督、检查工作；g.落实安全责任制度、建立安全奖罚制度。h.参加各类事故的调查处理工作，负责事故的统计、分析和上报。i．负责现场资产及电力设备、设施、安装成品及半成品的的保卫，负责消防管理，防汛、防洪协调管理、参与必要的隐蔽工程验收8)综合管理a．负责组织办理现场人员的进退场手续；b．负责人力资源相关制度的编制和执行；c．负责项目部员工的绩效管理工作；d．负责现场劳动纪律的监督与管理；33 e．负责项目部的接待及外联工作；f．负责项目部大事记的记录、整理及归档工作；g．负责项目部通讯的管理与维护；h．负责项目文明建设及对内对外的宣传工作；i．负责项目部音像资料的摄制、整理及归档工作；j．负责消防设施配置管理及消防检查计划的制定及实施；9）检修单位职责负责编制作业指导书、检修技术方案和措施；负责按照批准的程序、质量计划、作业指导书的规定要求实施检修生产，提供符合要求的技术记录，负责检修范围内的安全和文明检修，保证工程进度、安全、质量以及半成品和成品的保护。根据自己的检修任务情况，负责所辖机具、设备及劳动力的调配、平衡负责检修机械的日常维护和保养工作。负责质量验收规定的一级和二级质量验收工作。负责有关资料的统计和其他基础管理工作。3.3主要管理人员配置表岗位人数项目经理1项目副经理1机务工程师1电气工程师1热控工程师1土建工程师1安全管理师1质检管理师1综合管理师13.4劳动力的配置、资格计划表33 序号作业人员工种数量资格职责1专业工程师4熟悉本专业技术管理，有设备安装经验，掌握检修工艺及质量要求。1.全面负责锅炉引风机安装的技术工作，参加相关图纸会审，处理设计变更，编制检修作业指导书、检修预算、技术、安全措施，并主持技术交底工作。2.深入现场指导检修，及时发现和解决检修中的技术、质量隐患，按照指导书的要求指导检修。3.配合班组长进行检修验收的自检工作。4.记录、整理检修记录和验收记录。5.对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。2班组长1具有检修组织能力、熟悉本专业检修工艺流程，熟悉检修质量和安环要求。1.全面负责质量、安全工作。负责组织安排检修人力，物力。严格按照作业指导书的检修工艺要求，质量要求和安全环境要求进行检修。2.做好引风机安装的质量自检和工序交接工作。3.检修过程中，图纸不清不检修，材料不合格不检修，技术、安全不交底不检修，上一级工序验收不合格不检修。4.发生质量、安全事故立即上报，同时组织本班组职工按照“四不放过”的原则认真分析。3安装工16熟悉本项目的技术、工艺要求，具备作业能力。1.严格按照作业指导书的检修工艺要求、质量要求和安全环境要求进行检修。2.爱护检修所用工器具，严格按照操作规程作业。3.发生质量、安全事故应保护好现场，并迅速告知有关领导，做好处理工作。4.有疑难问题有权向技术人员、班组长请示解决办法，对自己的检修质量全面负责，对不正确、不明确的指挥有权不执行。4焊工41.负责设备的焊接工作。33 熟悉焊接工艺及相关要求。具有与焊接项目相符合的焊工合格证书持证。2.负责焊接后的质量自检工作。3.严格按照作业指导书的检修工艺要求、质量要求和安全环境要求进行检修。5起重工1掌握起重检修技术。持有安监局颁发的上岗证书。1.负责设备的吊装作业。2.严格按照作业指导书的检修工艺要求、质量要求和安全环境要求进行检修。6架子工2专业技术熟练。具有安监局颁发的上岗证书1.负责设备安装作业过程中的检修架子搭设及拆除工作，2.严格按照作业指导书的检修工艺要求、质量要求和安全环境要求进行检修。7电工1专业技术熟练、经验丰富。具有安监局颁发的上岗证书。1.负责设备安装作业中的检修电源的铺设、拆除，及电气设备维护工作。2.负责作业环境的照明架设及维护工作。8质检员1有质检工作经验，熟悉《电力建设检修及验收技术规范》锅炉篇等。熟悉检修图，经过培训。1.熟悉相关图纸内容和有关质量标准，参加图纸会审，技术交底。2.深入检修现场，掌握工程进度及质量情况，按照质量标准进行二级质量验收工作，配合项目部质检师，监理完成三级，四级质量验收。对工作要一丝不苟，不徇私情。3.对不能保证检修质量的方案提出否决建议，请有关领导部门处理。33 有质检员上岗证，持证上岗。4.整理、汇总质量验收记录。9保温工2熟悉专业知识1.严格按照作业指导书的检修工艺要求、质量要求和安全环境要求进行检修。2.爱护检修所用工器具，严格按照操作规程作业。3.发生质量、安全事故应保护好现场，并迅速告知有关领导，做好处理工作。10安全员1有五年以上现场工作经验，熟悉《电力建设安全工作规程》,责任心强,忠于职守。有安全员上岗证，持证上岗1.面负责锅炉引风机安装工作的检修安全。2.参加对指导书的审核工作，参加安全交底双签字工作，在工作中认真检查指导书的执行情况。3.深入现场检修一线，及时发现事故隐患和不安全因素，督促采取防患措施，有权责令先停止工作，并立即研究处理。4.做好事故的调查，分析和处理工作。3.5作业工机具3.5.1仪器、仪表序号名称规格精度等级单位数量备注1钢卷尺100m1mm把2计量检验合格2盒尺5m1mm把8计量检验合格3钢板尺1m1mm把4计量检验合格4玻璃管水平套25氧气表0.01MPa块6计量检验合格6乙炔表0.01MPa块6计量检验合格7氩气表0.01MPa块20计量检验合格3.5.2检修作业工机具序号名称规格单位数量备注33 1起重机械32t汽车吊台13运输机械平板车辆14电焊机逆变焊机台45钢丝绳扣Φ26×20000mm对106钢丝绳扣Φ24×20000mm对107倒链5t个48倒链10t个49卡环10t个1010卡环5t个811割把套612角磨机套1013空压机台114风镐台115撬棍个616对讲机对617手锤把33.5.4作业所需安全器具序号名称规格单位数量备注1安全帽顶402安全带条253工具袋个104防火毯m2304检修方案4.1吊装方案：风机部件利用安装的新电葫芦或者在钢梁上悬挂手拉倒链进行吊装。电机用拖车拉到引风机室外，利用小车将电机拖入引风机房，用检修电动葫芦进行吊装。4.2引风机安装步骤33 搭设脚手架----拆掉引风机需要更换部位及小引风机室护墙保温、护板----拆除需更换的引风机部件并退库----按图纸做新的基础----基础几何尺寸检查及基础划线----设备检验----引风机垫铁配置----风机机壳安装----机壳过渡段、导叶调节器下部安装----安装传动轴----扩压器的安装----电机安装及联轴器找正----其它件安装----调试----恢复护墙及保温4.2.1设备外观检查：检查叶轮应无变形、裂纹、砂眼、气孔等缺陷，对厂家叶轮焊缝进行检查应无裂纹。轴承组应无裂纹、残缺、锈蚀等缺陷，轴承转动应灵活。传动轴应无裂纹、锈蚀、变形等缺陷，加工面光滑无毛刺。入口可调导叶组各部件要齐全，导叶固定牢固、转动灵活导叶方向正确。机壳、扩压器、进气箱的各部件应无变形、裂纹、损伤。校对各设备的规格型号、各部尺寸要与图纸相符4.2.2风机基础检查：首先将厂家图纸与基础图纸进行校对，各部尺寸应一致用基础图纸校核基础各部尺寸应符合图纸设计要求。基础外型尺寸偏差≤±20mm，中心位置偏差≤20mm，基础纵横中心线偏差≤10mm，各中心线距离偏差≤±3mm，检查地脚螺栓孔深度和孔口尺寸，偏差≤±10mm，标高偏差≤±5mm。检查基础无空洞、蜂窝、夹层等缺陷，清理地脚孔不能有杂物。4.2.3引风机基础凿毛及垫铁配置：将放置垫铁的位置在基础上画出，将基础表面凿毛，把平垫铁放在凿过的位置上用铁水平检查水泡应居中。接触面积≥75%。垫铁配置时斜垫铁需经过机加工，平垫铁表面应打磨平整，不能有氧化铁、毛刺、油污。垫铁放置要稳固，厚块放在下面，垫铁之间接触要严密，用0.1mm塞尺塞入深度不能超过垫铁塞入方向接触长度的20%。垫铁每组数量≤3块（斜垫铁一对为一块），垫铁与基础应接触良好，垫铁放置在地脚螺栓两侧或设备台板立筋下方。4.2.4机壳安装：叶轮及后导叶装配安装前准备：清理叶轮压盖，不能存有油污、毛刺、锈蚀。在起吊前应将叶轮压盖螺栓退松约10mm，将发运时为保护轴承所加的木垫全部去掉，再将叶轮压盖螺栓上紧，并严格按照规定力矩拧紧螺栓,并锁好双耳止退片，同时对固定主轴承座与后导叶座的螺栓亦应检查，并按规定力矩拧紧并重新锁好双耳止退片；并联系热工人员，检查已装配的测温元件，确认完好，以免造成返工。33 将机壳及后导叶装配基础板安装在机壳基础上，挂上的地脚螺栓，将机壳及后导叶装配用吊车吊起就位于基础板上，检查机壳的垂直情况，机壳不能偏斜，支架板与基础板接触要严密，用螺栓将支架板与基础板连接固定，螺栓安装时要加装止退的齿型垫，螺栓用力矩扳子紧固。以轴承组中心为基准，通过调整垫铁组调整主轴承箱中心标高偏差要符合图纸要求，轴水平度偏差应符合图纸要求；机壳的纵横中心偏差要符合图纸要求；先将径向遥测温度计安装在厂家图纸所标注的位置上（此项工作由热工专业进行）。将锥形冷风罩安装在前冷风罩的相关法兰上，用的螺栓进行连接固定，法兰结合面要加好硅酸铝密封绳。检查叶轮与机壳的轴向最大、最小间隙应符合图纸要求，叶轮与机壳的径向最大、最小间隙应符合图纸要求。粗找正后，可对后导叶组件和叶轮外壳组件的基础进行二次灌浆。水泥达到规定硬度后，复查找正情况；无误后紧固地脚螺栓到所需力矩。注意：安装时轴承的测温元件注意不能碰损。4.2.5集流器、进口导叶调节器、集流器下部及进气箱的安装集流器的安装：用吊车将机壳过渡段吊装就位到机壳上，用的螺栓将机壳过渡段与机壳进行连接，在连接板之间加好密封石棉绳。注意在安装此件前，为防止机壳与转子偏斜，用12#槽钢从机壳的进、出气两端呈45°夹角进行临时支撑。进口导叶调节器的安装：吊装前看好叶片的开启方向，导叶调节器的叶片开启方向要使气流顺着风机旋转的方向进入，不能装反；吊装导叶调节器就位，用螺栓将其与机壳过渡段的连接法兰进行连接，法兰面加入石棉绳进行密封，在进口导叶调节器下部和侧部分别用枕木和型钢进行临时支撑。调整前导叶芯筒与风机轴同轴度误差符合图纸要求；注意：导叶调节器执行机构里侧靠近外壳法兰接口处有两个限位块，施工中一定注意保存。进气箱的安装：将进气箱基础板就位，挂上地脚螺栓，调整基础板标高和水平标高偏差符合图纸要求，水平度偏差符合图纸要求；将进气箱的支架板安装在基础板上，用螺栓将其与基础板固定，基础板与支架板之间接触要严密；用吊车吊起进气箱下部就位在支架板上，调整进气箱的位置，使其纵横中心与基础中心对正，标高偏差符合图纸要求。进气箱调整完毕把进气箱下壳与其支架按图纸要求进行焊接，将进气箱与集流器用螺栓进行连接，接口处加好石棉绳进行密封。4.2.633 安装传动轴：将叶轮侧半连轴器与叶轮用螺栓进行连接，螺栓的紧固力矩要符合图纸要求。将传动轴短节用螺栓与叶轮侧半联轴器进行连接，螺栓的紧固力矩要符合图纸要求；用吊车把传动轴穿入进气箱中，一端与传动短轴用螺栓进行连接，螺栓的紧固力矩为要符合图纸要求；在电机侧用型钢做一个临时支撑托住传动轴(可在支撑两侧焊接螺栓，以方便调整)，调整传动轴的水平度，偏差符合图纸要求。4.2.7扩压器的安装：把扩压器两底部外套筒组合在一起，调整接缝并进行点焊。通过切除的空心立筋确定外套筒的组合位置是否正确。把扩压器的基础板就位，挂上地脚螺栓，调整基础板标高和水平，偏差要符合图纸要求将扩压器的支架板安装在基础板上，用螺栓将其与基础板固定，基础板与支架板之间接触要严密。用吊车吊装扩压器下部进行就位，调整扩压器的标高、纵横中心，偏差符合图纸要求。扩压器进气端与后导叶外壳用螺栓进行连接。连接面用石棉绳进行密封。扩压器支腿圆弧板与支腿和扩压器外壳分段点焊，再焊牢。安装扩压器芯部：用吊车将扩压器芯部吊到扩压器内，扩压器与后导叶的芯筒间的连接用螺栓连接，法兰结合面用石棉绳进行密封，按照装配图中所注将芯筒用筋板支撑住，支撑筋板与扩压器芯筒和扩压器外套进行点焊。安装上部扩压器，将整体扩压器校圆，点焊衬板。检查所有连接法兰不能松动，密封良好。按照设计图纸的标高和轴线调整风机。将扩压器、进气箱的所需要焊接的部位进行施焊，焊接位置和焊高按照厂家图中标注进行施工。用水平校正轴承组和传动轴的水平度，重新检查叶轮与机壳的间隙，检查完毕后进行二次灌浆。4.2.8电机安装及联轴器找正：若电机厂家有明文规定电机在现场不准解体，将直接进行安装。否则按照规范进行解体检查，按照下列方法进行施工：用记号笔作好标记。打开轴承座上盖，用千斤顶顶起电机转子轴，取出轴瓦。清洗轴承箱，检查轴承箱内不能有铸砂、油污等。清洗轴承部件，检查各部件应无残缺、划痕、锈蚀毛刺等缺陷。检查轴瓦乌金面应光洁，无砂眼、气孔和裂纹，乌金瓦不能有脱落现象，表面呈银亮色光泽。检查轴上应无划伤，无锈蚀等缺陷。检查轴瓦与轴径不能存在卡帮现象。轴瓦与轴径的顶部间隙为符合图纸要求，瓦口间隙为顶部间隙要符合图纸要求。轴承检修清洗后按照原始标记进行回装。33 打开电机的前后端盖，检查电机转子的磁力中心位置，作好磁力中心的偏差记录，待对轮找正时留出轴窜量。将电机轴头和联轴器内孔清干净，把电机侧半联轴器脖颈加热到145℃，然后把联轴器装在电机轴上。在电机与电机台板之间加上垫片。用吊车把电机吊装就位，调整其纵横中心及标高。把电机侧联轴器与传动轴用螺栓进行连接，拧紧力矩要符合图纸要求进行对轮找正：以叶轮端半联轴器和电机主轴水平为基准，找平找正。由于该风机在热态工况工作时，烟温较高，传扭中间轴膨胀量较大，因此在冷态时应将联轴器的安装间隙比自然间隙预拉开，预拉开值应符合图纸要求,这样也可以消除找正过程中的电机轴窜问题；而叶轮和主轴承位置也有一定的膨胀量，因此需要将电机轴线位置抬高2.5～3mm。通过调整电机下斜垫铁接触面积，并借助千斤顶、撬棍来找正联轴器，因有热膨胀和轴窜问题，所以可分步找正。调整时必须把联轴器间的间隙测量出来。4.2.9其它件安装：安装传动轴护套管：入口芯筒和轴护套要为轴出口锥体调准和焊接创造条件，锥管必须和轴同心，轴出口锥管焊接后把护套管和进口导叶的芯部用螺栓紧固在一起。油脂回收器和润滑油管、冷却风机和冷却风管的安装：油脂回收器、冷却风机安装位置、方向应符合图纸的设计要求，固定牢固。冷风管、油管的安装走向正确，布置合理，法兰连接严密，法兰不偏斜。管道焊接由正式焊工施焊，焊接工艺要美观。按规定要求对主轴承座注油，在注油前现将主轴承座后侧油管接头拆开，让开始加注的润滑脂从接头处溢出200克左右；然后将油管接头联上，在注油期间严格观察油管各接头，防止漏油。安装进口导叶调节器的芯部末端件和进风壳轴封套管，部件固定牢固，密封严密与轴无摩擦。安装进气导叶调节器和机壳上半部间的膨胀接头，安装时按照厂家的装配图进行施工，密封要严密。4.3恢复护墙及保温对拆除的风机室墙体及烟道等及时恢复保温。5检修工期及保证检修进度的措施33 5.1工期计划详见附录：检修计划表5.2进度保证措施5.2.1超前策划要实现“快速组织进场、快速组织实施、快速形成规模”的快速反应能力，我们必须做好策划工作，事先做好人力组织、管理准备、技术准备、措施准备、资源准备、调研当地市场充分合理使用地方资源，消除地域差距，实现快速反应，是非常必要的。5.2.2技术准备在检修开始之前，组织相关专业的技术人员，认真研究图纸，编制科学合理的检修计划。检修网络计划的编制需要符合检修工期的要求，反映出主要检修工序的检修安排，作为现场检修的主要控制计划。项目检修管理人员根据检修总体进度安排，制定详细的检修计划及设备的供求计划。各专业编制计划时需要互相沟通，在计划中避开主要的工序交叉点，保证检修计划的可行性。我们的设备和图纸计划要经常与甲方和设计单位交流，掌握检修相关信息，合理地安排现场的检修。前期针对现场的具体情况，制定切实可行的检修方案和作业指导书。5.2.3资源保障5.2.3.1机械装备做好工程开工的前期准备工作，各种车辆、机械、检修器具准备齐全，根据总体网络的要求安排工作顺序，以保证现场机械资源的充足。5.2.3.2材料供应保障根据网络计划的要求，提前跟设备部相关专业沟通所需备件事宜，以便在工程的进展中保障供应。5.2.4按照GB/T19001-2000idtIS09001:2000质量管理体系要求、业主要求，积极推行质量管理制度，落实质量管理责任制，确保影响质量因素的关键工艺点符合工艺要求和质量标准，避免返工。6质量管理6.1质保体系我公司在本工程中以顾客为核心，明确质量目标，并进行了分解和采取了一系列措施，保证质量目标的实现。33 6.1.1总体目标高标准达标投运，并能达到引风机改造后的各项性能指标。6.1.2工程质量目标1）工程质量指标：单位工程合格率100%单位工程优良率100%受监焊口一次合格率＞98%（优良标准＞95%）2）检修工艺质量目标：a.整体质量观感良好，物见本色，洁净无污染，设备完整无损，配件齐全，布置合理便于巡视、操作、检修。b.系统严密性好，无渗漏现象。c.焊接牢固、平滑，无漏焊，无焊瘤，无变形等缺陷。d.标识齐全、规范、正确、醒目，挂牌用料和系挂规范，字迹牢固。3）主要项目检修工艺质量目标a.冷却水管道焊接工艺目标：管道安装工艺达到验标优良级，感观质量良好。采取措施，确保管子内部清洁。组合支架牢固可靠，工艺美观。b.冷却水管道支吊架检修工艺目标：支吊架生根件、管部的横担、托板、弧板以及吊杆、耳板、U型抱卡等的下料、加工采取机械方法。所有螺栓穿入方向一致，螺杆外露丝扣一致（3～5扣）。同一轴线上吊架设计无坡度要求时，应保持在同一水平上，吊杆的中间调整螺丝或U型接长吊环处于同一标高和同一方向，在90°两个方向上保持垂直（有偏装要求除外）。支吊架管部U型抱卡应与管道密贴，螺母紧固均匀且螺杆外露丝扣一致（3～5扣）。支吊架布置准确合理，保证运行状态下水平管平直无变形。在数条平行管道敷设中，同一吊杆架不得安装位移方向相反或位移不等的任何两条管道。导向支架或滑动支架保证管道自由膨胀。c.分部调试目标：单体调试验收签证齐全、规范；33 分部试运阶段相应的建安工程已通过验收，且质量记录齐全、详实，方案合理，人员组织到位，分工明确；分系统试运验收签证齐全、规范；设备缺陷及时消除，不留缺陷进入整套启动。6.2本工程的质量保证体系我公司通过了ISO9002标准质量管理体系认证，多年来我公司一直在认真贯彻执行质量体系标准的基础上，总结多年从事电力检修的管理及检修经验，已形成了一整套适合于工程检修的质量管理体系，从而全面规范了公司的工程项目管理工作，促进了我公司工程及项目工作的程序化、规范化、科学化，切实提高了企业的管理水平和服务质量。“倾心客户，超值服务，打造运维检修品牌”是我公司的质量方针。首先，“一旦用户，终身服务”是我公司的服务宗旨，将优质的服务贯彻于安装工程项目中，在工程建设中积极主动听取监理、业主、政府建设行政主管部门的意见，将工程建成精品工程，为业主服务是我公司永远的目标。其次，我公司的工程项目管理，有扎实的专业技术知识和丰富的工程管理经验，并能运用科学管理手段确保进度、质量、成本三大控制目标的全面实现，科学管理是项目管理的基础，也是项目管理发展的必备条件。此外，工程质量是企业生存发展的第一位的任务，我公司以质量方针作为工程项目开展质量工作的行动指南，使质量方针深入人心，并自觉地贯穿项目管理的全过程中，通过对每一道工序的严格控制，确保工程的最终质量。6.2.1建立有效的目标管理体系6.2.1.1“以顾客为关注焦点”和“以增强顾客满意为目的，确保顾客要求得到确定并予以满足”是2000版ISO9000族标准的核心，是我公司的服务宗旨。6.2.1.2质量目标管理通过对于质量制度、方针贯彻执行、人员责任落实、信息传递、管理有效性、全过程控制对工程质量进行管理策划及控制。6.2.1.3加强体系运作，分级控制质量目标我公司在项目部配备专职质检人员，专业公司设置专职质检人员,班组设兼职质检人员，确保各级质检人员满足工程需要，同时，项目部设体系管理师，监督、检查、管理项目质量保证体系保持良好运行状态。使各项质量管理工作在完整的质量管理网络下闭环运转，使质量体系可靠运行。33 6.2.2完善的质量教育保证体系我公司在执行质量体系标准的同时，不断提高质量体系运行的“适宜性”、“符合性”和“有效性”。严格按照要求指导各项工作，在不断建立、健全和完善质量管理体系的基础上，把质量、服务、资源、环境等多种因素作为质量的综合概念进行分析、考核并落实，同时，对质量方针目标广泛宣传，深入人心，确保在“全企业、全员、全过程并采取多种多样的方法”的实践中逐步实现既定的质量目标。各项管理工作围绕“以质量为中心”，以提高工程质量为目标，以提高人的素质为目的，用典型事例进行质量意识培训，恪守质量工作“始于教育，终于教育”的原则，并贯穿于工程检修的全过程。提高全体员工的质量服务意识，让全体员工树立“顾客满意”的观念。在本工程质量管理中明确各职能部门、各检修单位及每个岗位承担的质量责任及赋予的权限，建立工程质量行政领导责任制，层层落实质量各级责任制。做到每道工序有人负责，每项工作均有记录，每项记录均有人签字，质量监督检查人员根据现场检修情况及时记录落实整改，凡事有据可查，加大质量监督检查、验收力度，实行“质量一票否决制”。同时我公司还制定了质量奖惩制度，坚持质量与经济挂钩原则，设立专项质量奖励基金，签订质量保证合同，制定质量奖罚细则，对检修中造成的各种质量事故、质量缺陷按“三不放过”的原则，坚决追查到底并严肃处理，奖优罚劣，做到奖出作用，罚出效果。6.2.3健全的监督管理体系我公司为确保实现在本工程中制定的质量目标，制定了质量策划实施体系和质量监督检查体系，在检修过程中严格执行公司的质量体系文件。公司按照《质量保证手册》的要求，公司审计监察部每年对项目部进行二次内部质量审核，并随时对工程质量的管理进行业务检查指导，对审核中发现的问题，及时制定纠正和预防措施，并进行跟踪检查。项目部的体系管理师对本项目的质量管理体系进行日常的过程监督，发现偏差及时制定措施，使过程始终受控，不断改进过程的有效性。6.2.4建全的综合性质量管理机构按照我公司项目法管理的规定，项目配备合格的各级质量管理人员、各专业专职质检人员，各专业公司均配备专职质检员，班组设兼职质检员，确保各级质检人员满足工程需要，同时，项目部设质保体系管理师，监督、检查、管理项目质量保证体系，保持体系有良好运行状态。6.2.4.1建立完善的以项目经理为首的质量策划实施体系网络33 项目经理岳斐技术管理工程管理质量管理安全监督综合管理机务安装队土建安装队电气安装队热工安装队6.2.4.2建立完善的以项目副经理为首的质量监督检查实施体系网络技术管理质量管理安全监督机务安装队热工安装队电气安装队土建安装队项目副经理张玉6.2.5加强系统化管理，保障质量体系的有效运转除了组织机构上的保障，在管理上进一步系统化，确保体系运行的有效，项目部强化以下几个方面：6.3.5.1严格对工序质量把关本工程每道工序在交接时，除完成质量验收和相关资料、记录之外，还应在文明检修33 、产品防护、产品功能等方面满足下道工序的要求，工序移交后也要及时处理和解答下道工序提出的问题和要求。下道工序有问题用工作联系单的形式对上道工序提出要求并限期反馈。6.3.5.2强化目标管理，对目标进行分解、制定措施、落实到人对目标进行分解细化、制定保证措施，落实到人，实行动态管理，及时调整增加措施，确保最终目标的实现。由总工组织每周对质量目标保证措施的落实情况进行一次检查；主要核查目标的分解是否满足工程的开展要求，保证措施是否及时制定，措施是否得以落实，实施的效果如何，指标的控制和完成情况，人员落实情况，质量工艺情况，信息反馈情况等。6.3.5.3建立信息管理体系，使工程质量持续改进项目部建立质量管理信息台帐，对来自工程、甲方、监理和及兄弟单位的有关信息及时收集、反馈，制定实施方案或管理制度。好的做法大力推广，事故、质量通病、教训等加以戒免。6.2.6满意的质量服务及信息管理体系6.2.6.1加强与客户的沟通，为持续改进服务提供信息通过各种手段和途径充分识别顾客（业主）的要求和期望，加强与顾客的沟通，对与顾客有关的过程实施系统管理，向顾客提供与顾客需求和期望相一致的工程项目，确保顾客满意。及时处理顾客的反馈信息。6.2.6.2增强全体员工服务意识，提高过程服务质量公司举办培训班，使检修一线的员工进一步增强服务意识，在现场形成一种以顾客为关注焦点的服务文化氛围，提高过程服务质量。6.2.6.3完善顾客满意度测量方法及手段项目部收集顾客的来电、来函、来访、传真、谈话记录以及顾客抱怨和投诉信息（包括直接来自顾客的，相关团体的，行业的、媒体的），项目部按规定的时间间隔向顾客发送“顾客满意度调查表”，调查顾客对项目的质量、进度、回访等满意程度，收集相关意见和建议，调查表的回收率100%，各部门、专业班收集来自相关部门的信息，并做好信息记录，以便于统计分析。6.3质量保证措施6.3.1设立监督检查体系，设专职质保体系管理师，对项目部的质量体系统进行策划，加强质量体系文件的培训和执行的力度，补充编制各种管理制度，监督各项管理制度的执行、落实情况，确保质量管理体系运行充分、有效，以系统化的管理保障工程质量持续、稳定提高。33 6.3.2项目部及各专业公司，设有专职或兼职质检员，负责项目部及各单位的质量管理工作，从事质检工作，加强监管力度，保证策划的各项管理制度、检修工艺得以贯彻实施，纠正质量违规行为，通过抓典型事例、质量教育等手段，消除工程质量通病，确保工程目标的实现。6.3.3系统的组织结构，强化对过程的质量控制项目部三级验收职责及岗位设在各专业管理岗，使技术管理和质量验收一体化，强化过程质量控制，加强了质量管理职能，除完成质量验收之外，主要对检修过程进行控制，将质量的验收把关转化为过程监管，确保工程项目一次成优。6.4.4强化资料室的管理职能，为工程质量提供保障及时、准确、真实、可靠的工程资料和记录可为工程质量提供客观证据，通过对工程资料的严格把关来为工程的内在质量提供保障。进一步细化工程档案资料管理制度，详细策划具体工程项目的资料内容，对资料形成过程随工程进度进行抽查，确保单位工程完工即同时形成真实、完整的资料，用资料的控制把住工程质量最后一道关。专业资料室对工程资料进行策划管理：6.3.4.1对检修记录进行策划，检修过程应形成哪些记录、资料，为完成今后的工程提供充分的依据，保证工程有据可查。6.3.4.2对检修依据进行规划，包括验评、规范、厂家资料、检修图、作业指导书、措施、典型工艺等，确保检修有法可依，且依据均为有效文件。6.3.4.3通过对验收资料、记录的把关，确保工程质量满足策划要求。6.3.5充实管理手段、规范过程控制6.3.5.1加强工艺纪律管理按机务安装、电气、热控、明敷接地装置等专业类别明确工艺纪律，旨在通过工艺纪律的约束彻底治理质量通病，制定预防和控制措施，加大奖惩力度，力争消灭质量违规行为。6.3.5.2进行质量宣传教育制定质量宣教制度。通过高质量的质量教育课件，对检修队伍和管理员工的入场教育，使他们一进入现场便感受到现场强烈的质量氛围。重点工程项目、重点措施开工前对检修人员有针对性地进行再次学习教育，学习工艺标准、典型工艺、工艺样板和现场的质量闪光项目，全面提高员工的质量意识。33 6.4预防质量通病的措施6.4.1消除水系统跑冒滴漏总结以往施工经验，系统漏水的因素主要有以下几个方面：阀门的泄漏；法兰的泄漏；焊口的泄漏等等。为消除这些问题准备采取如下措施，提高工艺质量。6.4.1.1防止阀门泄漏主要采取以下措施：1）认真检修阀门，阀门的盘根一律更换为石墨盘根。2）安装前对于每一个阀门进行水压试验，合格后再进行安装。3）阀门的压兰紧力要均匀，松紧适当，以保证不沿门杆漏水。4）安装过程中，各种阀门的安装规格和参数必须和设计相符，严禁以小参数的阀门用于高参数，阀门安装采取挂牌制度。5）阀门解体检查要有记录和阀门领用跟踪记录，以防止错用阀门和使用未经检验的阀门。6）合金部件须经光谱检验，合格后投入使用。7）阀门在安装后，进行成果保护，交叉作业作好隔离。6.4.1.2对于法兰的漏水采取以下措施：1）法兰在安装前认真检查法兰密封面，不能有径向沟槽，结合面平整没有变形，法兰厚度要和设计相符。2）对于中、低压管道平焊法兰的焊接要采用里、外焊的施工方法。3）紧固法兰螺栓时，要采用对称紧固方法，用力应均匀，以保证力矩均匀。4）法兰连接时要保证法兰面清理干净，同时对法兰的型号要严格控制，不能两种规格不相符的法兰互相连接。对于和设备相连的特殊法兰，厚度不能小于同参数的法兰厚度。6.4.2预防管道支吊架制作、安装工艺差6.4.2.1《施工工艺纪律》中的相关规定。支吊架制作必须采取机械方法加工，严禁火焰切割下料。严格按照设计院提供的《汽水管路支吊架设计手册》中规定的支吊架型式、各部件规格、尺寸进行加工制作。同一种规格、尺寸的支吊架制作必须统一。6.4.2.2支吊架安装前，根据不同管路、管径并结合现场实际情况合理选择支吊架型式，确定吊点及生根点位置。同一段管子上的支吊架间距应相等，小径管支吊架间距可适当。支吊架安装时应充分考虑热膨胀的影响，支架的选型（固定或滑动）和使用必须正确，特别应注意U型卡子的安装，在紧死的状态下它属于固定支架，当管道长多点使用U卡时，必须考虑消除U型卡影响膨胀问题33 。还需注意支吊架生根必须牢固可靠，滑动支架与管子接触处必须光滑，不得卡死，以保证其滑动自如。6.4.3引风机作业主要验证点工序检验指标性质单位质量标准检验方法和器具设备检查叶轮旋转方向叶片弯曲方向符合图纸观察机壳出风口角度符合图纸机壳转子外观无裂纹、砂眼、漏焊机壳内部耐磨衬板牢固、平整、不松动入口调节挡板门另件齐全、无变形、损伤，动作灵活、同步、固定牢固轴承座与台板接触面≥1，且均匀色印检查r轴承冷却水室水压试验主要严密不漏按工业水最高工作压和的1．25倍试验，观察或检查试验记录叶轮与轴装配装配正确、不松动观察电机接触角(°)60~75色印检查轴瓦接触面点／cm2≥1，且均匀轴承型号及间隙符合设计压保险丝检测纵横中心偏差Mm≤10用钢尺检测轴中心标高偏差Mm±10用玻璃水平管检测轴水平度偏差主要mm／m≤0．1精密水平仪检测叶轮晃动轴向Mm符合设备技术文件规定，无规定时≤2圆周8等分点用百分表检测径向33 机壳各级同心度偏差Mm≤5机壳与叶轮进风口间隙轴向Mm符合图纸规定，无规定时≤2，且均匀用钢尺检测径向转子轴与机壳密封间隙符合图纸规定，并应考虑机壳受热的膨胀位移用钢尺，塞尺检测风机轴承推力间隙Mm0．3～0．4压保险丝检测膨胀间隙符合图纸规定入口调节挡板门开启方向开启方向正确观察叶板安装叶板固定牢靠，与外壳有充足的膨胀间隙调节操作装置灵活正确，动作一致，开度指标标记与实际相符电动机磁力中心偏差主要Mm符合设备技术文件规定，无规定时≤1，且均匀用塞尺检测联轴节中心找正主要7安全文明检修和职业健康及环境保护目标和管理7.1安全目标7.1.1安全工作方针树立“安全为天”的指导思想，坚持“安全第一、预防为主”的劳动保护方针和“预防为主、防治结合、综合治理”的环境保护原则，遵守相关的法律、法规，坚持对职业安全健康和环境管理进行持续改进。7.1.2安全管理目标7.1.2.1杜绝人身重伤、死亡事故.7.1.2.2杜绝重大机械、设备责任事故。7.1.2.3杜绝重大交通、火灾事故。7.1.2.4杜绝重大的环境污染事故。7.1.2.5控制轻伤及障碍事件。7.1.3职业安全健康与环境管理依据33 7.1.3.1国家及国家电网公司有关安全生产的法律、法规、规定、规程7.1.3.2严格执行托电公司#11机组大修安全管理制度7.2安全管理保证体系在本工程检修中，我公司将实施体系化管理的模式，贯彻持续改进的思想，建立工程项目部各项安全保证体系，即以项目经理为首的行政指挥体系、以项目总工程师为首的技术管理保证体系及项目部经理直接领导下的安全专业监察保证体系，逐级落实安全生产责任制，保证职业健康安全和环境管理达到目标要求。7.2.1安全管理保证体系成立以项目经理全权负责的安全生产委员会，每日召开安全会议，协调、解决安全检修的重大问题，指导开展安全工作。建立安全管理保证体系（见安全管理保证体系图），明确项目经理是本项目的安全第一责任人。根据“管生产必须管安全”的原则，逐级落实各专业的安全职责，实现全员、全方位和全过程的安全管理，持续提高本项目整体安全文明检修水平。项目经理岳斐安生部机务安装队热工安装队项目副经理张玉电气安装队土建安装队7.2.2安全管理监察体系建立项目经理领导下的安全监察体系，项目部安全管理师、检修队专职安全员、班组兼职安全员组成三级安全监察体系网络，配备合格的安全监察人员，全面监察本项目的职业健康安全与环境管理工作。33 7.3安全管理措施安全管理是系统工程，需要全员参予和全过程管理，管理的关键是明确职责，制定工作程序和方法。7.3.1组织措施项目部成立安全管理委员会，负责体系运行的领导工作，以项目经理、各专业现场负责人组成的安全保证体系；以副经理、各专业工程师和技术人员组成的技术保证体系；以安全管理师、现场安全员、班组兼职安全员组成的安全监督体系。构成项目部的安全管理网络，指导、监督工程的安全工作。7.3.2安全管理措施7.3.2.1根据托克托电厂#4机组大修制订的安全工作目标及指标，进行分解，明确各部门、人员的安全职责，结合公司的安全健康与环境管理体系文件，落实安全生产责任制，使每项安全工作均有人负责。7.3.2.2加强现场管控，发生事故，严格按“四不放过”的原则对事故进行处理。7.3.2.3执行程序文件，强化职工的安全教育培训工作。检修人员要经过相应的教育培训取得上岗证书。7.3.2.4加强对安全技术措施的管理，每项作业前对可能存在的危险因素进行分析评价，制定控制措施，从交底、实施进行全过程管理。7.3.3现场安全保证措施7.3.3.1技术人员在编制具体的作业指导书时,结合工作环境、特点，机械设备、工具材料情况，操作程序的特殊要求，对人员素质、管理上的特殊要求，对作业中的危险源（点）进行全面分析，并确定相应的控制措施，真正做到“预防为主”。7.3.3.2完善安全防护措施、确保检修安全根据本工程现场的检修情况，及时完善检修现场的安全防护设施，技术人员在工程检修的全过程中，要保证动态检修下的安全设施满足安全检修的要求。1）做好标准化的临时安全防护设施。2）交叉作业区设置可靠的隔离设施。3）危险作业区设隔离栏杆，悬挂醒目的安全警示标志。检修中设合格的安全监护人。4）各高空作业下方设安全围栏，保证检修人员安全。7.3.3.3以安全防护用品、用具的齐备性及可靠性保证检修安全安全防护用品、用具是保证检修33 人员在具体作业中人身免受伤害的必需品。不同的作业项目和环境对安全防护用品、用具配备的要求有所不同，现场所使用的检修工器具经检验合格后方可使用。7.3.4重点检修项目和危险作业管理措施根据本工程检修网络计划，分析确定如下安全管理重点：检修临时用电；防火、防爆；高空作业；吊装作业的安全。7.3.4.1检修用电安全保证措施1）根据安全规程管理检修用电，由专业人员进行监督检查，严禁私拉乱接等违章用电现象的发生。对检修用电实行规范管理。7.3.4.2防火、防爆安全保证措施1）严格按照安全上的有关要求对易燃、易爆物品库进行科学规划、合理布置。加强对易燃、易爆物品在保存、发放和使用中的安全管理。2）根据现场实际情况，合理布置消防设施及器具，专职消防人员定期检验各种消防设施，确保其使用的可靠性。3）重点防火部位：油站等，设专人负责，并对其进行重点监控。4）认真执行托电公司“防火、防爆安全管理制度”，由专职管理和消防人员进行经常性的防爆、消防安全检查，组织有关人员进行定期防爆、防火检查，及时消除事故隐患。5）高处电、火焊作业采取防止焊花下落的措施。7.3.4.3高空作业安全保证措施1）进行身体检查，保证作业人员的身体条件符合作业要求。2）加强个体防护，为检修人员配备高空作业防护用品（如：防滑鞋、安全带、攀登自锁器、速差自控器等）防止高空坠落。3）安全防护设施的架设及时跟上检修进度4）加强对高空作业使用的各类工、器具和检修废料的管理，采取系绳保护、配备工具袋、设置废料箱等防止高空坠物的措施。5）对高空作业进行重点监察，发现问题及时处理。7.3.5现场出入管理进入检修现场执行托电公司的《现场出入管理制度》，并严格控制非检修人员的进入；检修人员持上岗证进入检修现场，检修人员需列队进出现场，保持良好形象。7.3.6本工程文明检修措施及环境保护措施7.3.6.1文明检修措施33 在本工程检修中，严格按托电公司“6S”管理制度进行文明生产管理，将下述工作做为文明检修管理重点：检修废料管理、进厂设备材料管理、周转工具管理、地面管理、小型机械管理、成品保护管理、检修用电管理。1）检修废料管理a.在检修区域设临时废料箱。b.严格作业程序标准化制度，将每日收工前的清理工作当作一道工序来完成。c.对废料箱中的垃圾设专人及时进行清理。d.设备包装箱集中收集处理，尽可能地进行二次利用。e.废料经分理后，分别放入不同的垃圾箱中。2）进场设备材料管理a.设备堆放、材料码放，统一标准，指定区域，划出界限，作好标识。b.进入现场的设备材料保证不影响交通，保持道路畅通。3）周转工具管理a.检修现场使用的各类气瓶，设统一的、标准的气瓶托架，不用的气瓶及时回收退库，以保证检修现场的整洁。b.对于脚手管及其卡扣等的各类周转工器具，在现场存放期间要按不同的规格、型号，进行分类有序的摆放。对于剩余或拆除不用的要及时回收。4）地面防护管理严禁在地面上乱存乱放废旧物资及材料物品，做好地面防护，铺设胶皮，保护地面，保证检修现场通道的畅通。5）小型机械管理对于检修中用到的电焊机等小型机械，根据检修工作的需要规划摆放位置。6）成品保护管理a.严禁拆除原设备及栏杆等，确因工程需要必须拆除的，应经大修指挥部批准，且检修完成后要有相应的恢复措施。b.进行油漆作业时应有对成品的防污措施。7）检修用电管理检修用电设备和线路的布置符合文明检修标准。安装好的用电设备要求横平竖直；配电盘、电焊机集装箱要求：盘箱内外整洁，外壳接地良好，门轴转动灵活；电源开关柜或配电箱、插座箱应采用封闭式，门上锁。用电线路布线整齐美观、横平竖直。33 8）文明检修管理作业现场要求三齐（即备品备件、工器具、作业指导书工作票摆放整齐）、三无（无油、无水、无杂物），三不落地（工器具与量具、设备零部件、油污不落地）7.3.6.2环境保护措施对于环境保护工作，不仅能给检修现场创造一个良好的生产、生活环境，同时，也会减轻因检修的开展给周边环境带来的不良影响。加强对下述工作的管理和控制。1）对粉尘作业的管理易产生粉尘的作业主要有：保温拆装、浇注料的拆除与恢复时产生的粉尘、做好防护，及时清理。2）对垃圾的管理垃圾主要是指生产垃圾。对于垃圾的管理：一是要搞好垃圾的及时清除工作；二是要将检修垃圾拉到指定地点。3）文明检修，按“6S”标准，做到“工完料净场地清”。7.4检修安全措施7.4.1防人身伤害事故1）强化防高空坠落管理。平台周边必须进行有效防护，并设置明显的警示标志；平台上严禁堆放大量的物料；加强对屋面临边及预留洞口等安全防护设施的设置。2）要在防护设施周边设置醒目的预防高空坠落的安全警示牌。检修现场搭设的防护棚、防护栏杆等防护设施，必须按照《建筑检修安全防护设施标准》的要求，使用定型化、工具化的安全防护设施。脚手架与建筑物之间距离过大超出规范要求的，要采取安全防护措施；3）登高作业人员必须佩戴防滑鞋、防护手套等防滑措施，并按要求正确戴好安全帽、系好安全带；检修作业人员高处作业时使用工具袋，防止工具坠落伤人。4）对检修现场脚手架等防护设施的拆除，要实行严格的内部审批制度，不得随意拆除。管架作业高度不足90cm处，应用钢管和扣件组合，设置高度不小于1.5m的防护栏杆，底部20cm处做踢脚防护，为保持防护架体的稳定性和可靠性，在栏杆架体中间部位应加设一道保护杆件。5）脚手架经相关人员验收合格后方可使用。7.4.2防火灾事故1）加强防火安全教育，尤其是存在易燃易爆物质的区域，应对作业人员加强禁止烟火的教育，加强动火管理，建立各级防火安全责任制度；33 2）消防设施及器材应做到齐全、完好和能用。33 8附件（网络进度图）33'
