外墙及屋面保温施工设计方案(挤塑式聚苯乙烯隔热保温板xps)

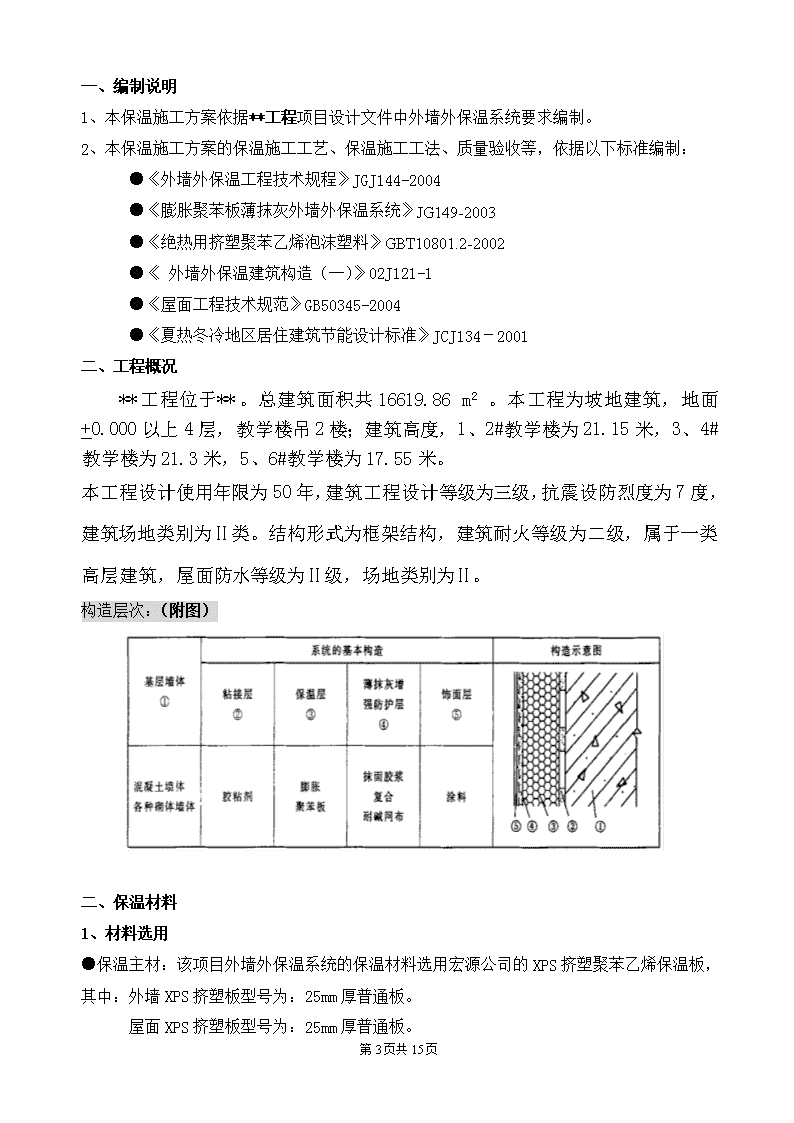

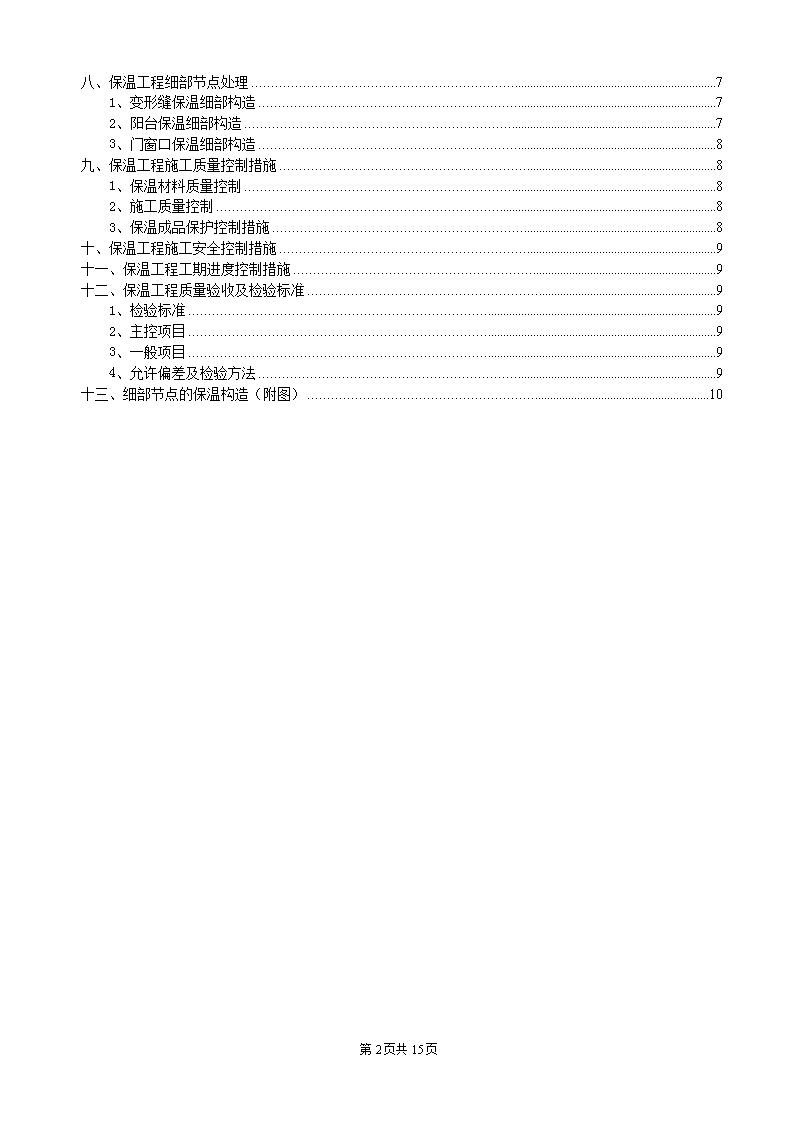

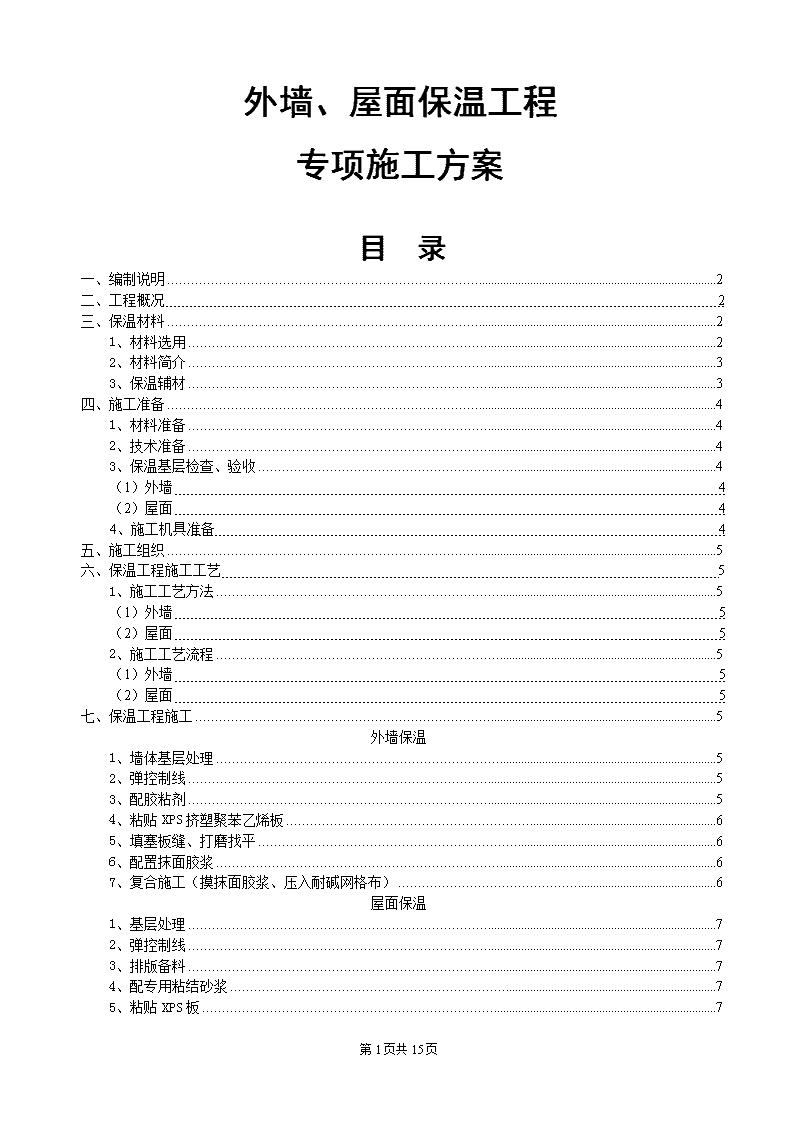

'外墙、屋面保温工程专项施工方案目录一、编制说明2二、工程概况2三、保温材料21、材料选用22、材料简介33、保温辅材3四、施工准备41、材料准备42、技术准备43、保温基层检查、验收4（1）外墙4（2）屋面44、施工机具准备4五、施工组织5六、保温工程施工工艺51、施工工艺方法5（1）外墙5（2）屋面52、施工工艺流程5（1）外墙5（2）屋面5七、保温工程施工5外墙保温1、墙体基层处理52、弹控制线53、配胶粘剂54、粘贴XPS挤塑聚苯乙烯板65、填塞板缝、打磨找平66、配置抹面胶浆67、复合施工（摸抹面胶浆、压入耐碱网格布）6屋面保温1、基层处理72、弹控制线73、排版备料74、配专用粘结砂浆75、粘贴XPS板7第15页共15页 八、保温工程细部节点处理71、变形缝保温细部构造72、阳台保温细部构造73、门窗口保温细部构造8九、保温工程施工质量控制措施81、保温材料质量控制82、施工质量控制83、保温成品保护控制措施8十、保温工程施工安全控制措施9十一、保温工程工期进度控制措施9十二、保温工程质量验收及检验标准91、检验标准92、主控项目93、一般项目94、允许偏差及检验方法9十三、细部节点的保温构造（附图）10第15页共15页 一、编制说明1、本保温施工方案依据**工程项目设计文件中外墙外保温系统要求编制。2、本保温施工方案的保温施工工艺、保温施工工法、质量验收等，依据以下标准编制：●《外墙外保温工程技术规程》JGJ144-2004●《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003●《绝热用挤塑聚苯乙烯泡沫塑料》GBT10801.2-2002●《外墙外保温建筑构造（一）》02J121-1●《屋面工程技术规范》GB50345-2004●《夏热冬冷地区居住建筑节能设计标准》JCJ134－2001二、工程概况**工程位于**。总建筑面积共16619.86m2。本工程为坡地建筑，地面+0.000以上4层，教学楼吊2楼；建筑高度，1、2#教学楼为21.15米，3、4#教学楼为21.3米，5、6#教学楼为17.55米。本工程设计使用年限为50年，建筑工程设计等级为三级，抗震设防烈度为7度，建筑场地类别为Ⅱ类。结构形式为框架结构，建筑耐火等级为二级，属于一类高层建筑，屋面防水等级为Ⅱ级，场地类别为Ⅱ。构造层次：（附图）二、保温材料1、材料选用●保温主材：该项目外墙外保温系统的保温材料选用宏源公司的XPS挤塑聚苯乙烯保温板，其中：外墙XPS挤塑板型号为：25mm厚普通板。屋面XPS挤塑板型号为：25mm厚普通板。第15页共15页 ●保温辅材：胶粘剂、抹面胶浆、耐碱网格布、锚栓等。2、材料简介：该产品是聚苯乙烯树脂或其共聚物为主要成分，通过加热混合同时注入催化剂，然后加热挤塑压出成型的具有闭孔结构的硬质泡沫塑料板，是保温系统保温层的组成材料。具有高抗压、不吸水、不透气，轻质、防潮、耐腐蚀、使用寿命长、导热系数低等优异性能，属高品质环保性保温材料。执行《绝热用挤塑聚苯乙烯泡沫塑料》GBT10801.2-2002标准项目单位性能指标(带表皮)X150X200X250X300X350X400X450X500压缩强度kPa≥150≥200≥250≥300≥350≥400≥450≥500吸水率，浸水96h％≤1.5≤1.0透湿系数，23℃±1℃RH50％±5％ng/(m.s.Pa)≤3.5≤3.0≤2.0绝热性能热阻厚度25mm时平均温度10℃25℃(㎡·K)/W≥0.89≥0.83≥0.93≥0.86导热系数平均温度10℃25℃W/(m·K)≤0.028≤0.030≤0.027≤0.029尺寸稳定性70℃±2℃下，48h％≤2.0≤1.5≤1.03、保温辅材：保温辅材包括胶粘剂、抹面胶浆、耐碱网格布、锚栓等，在该外墙外保温系统中构成粘接层和薄抹灰增强防护层。其中：●胶粘剂是保温系统中粘接层的组成材料。该产品现场加入一定比例的水，搅拌均匀即可使用，用于XPS保温板的粘贴。●抹面胶浆是由高分子聚合物、无机胶凝材料和填料等材料制成。薄抹在粘贴好的XPS保温板外表面，与耐碱网格布复合成增强防护层，具有很好的防水和透气性能，用以保证保温系统的机械强度和耐久性。●耐碱网格布是由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋入抹面胶浆中，复合形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性。第15页共15页 ●锚栓是把保温板固定在基层墙体的专用连接件。通常包括塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分组成。其使用起稳固作用，确保保温系统的安全性。四、施工准备1、材料准备保温材料应符合规定的质量要求，保温主材运到施工现场后，应提供相关的合格证、出厂检测报告等资料；并会同总建、监理等单位对进场材料取样送检、合格后使用。2、技术准备施工前应了解设计文件和图纸，掌握施工中的细部构造及有关技术要求，做好技术交底。3、保温基层检查、验收（1）外墙外墙保温基层是否符合要求，是直接关系到保温施工质量的主要原因之一，因此，应对外墙基层做如下检查，符合要求后方可进行保温施工。●外墙保温基层表面应平整牢固、清洁干燥，符合设计要求，水泥砂浆找平不得有酥松、起砂、起皮、空鼓现象。●外墙保温基层必须干净、干燥、平整，找平层的平整度、垂直度应用2米直尺检查，其外墙基层与直尺间最大空隙不应大于5mm空隙，应平缓变化。●门窗框已安装到位。（2）屋面●施工前，需确认前项工程已施工完成、预埋管件等已安装完毕。●如保温基层是水泥砂浆，找平层不得有酥松、起砂、起皮、空鼓现象。表面应平整牢固。●如保温基层为防水层，应将已完工防水层打扫干净，施工基层做到平整、牢固、无油污、建渣和浮灰等。4、施工机具准备保温施工机具主要包括:电热丝切割器、开槽器、裁纸刀、螺丝刀、剪刀、钢据条、墨斗、棕刷、粗砂纸、电动搅拌器、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抹子、托线板、尺寸2m靠尺等五、施工组织1、施工组织管理体系是实现防水施工正常运行的关键，为本项目保温工程保质保量完成，做到精心组织、合理安排。第15页共15页 项目经理项目工长技术负责质量管理施工技术施工人员班组六、保温工程施工工艺1、施工工艺方法（1）外墙：本保温施工工艺采用胶粘剂粘贴XPS保温板，锚栓锚固保温层；抹面胶浆复合耐碱网格布组成薄抹灰增强防护层；饰面层略。其中（2）屋面：本保温施工工艺采用专用粘结砂浆（水泥石灰混合砂浆）粘贴XPS保温板。2、施工工艺流程（1）外墙：墙体基层处理→弹控制线→配胶粘剂→粘贴XPS挤塑板→锚栓锚固→填塞板缝、找平→配抹面砂浆→抹抹面砂浆→压入耐碱网格布→抹抹面砂浆→验收（2）屋面：基层处理→弹控制线→排版备料→配专用粘结砂浆→粘贴XPS→检查验收→抹找平层七、保温工程施工。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。外墙保温。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1、墙体基层处理施工前，对保温基层进行清理、检查验收。不符要求者相关单位返工整改，必须达到不翻砂、不起皮、无凹凸不平等施工条件规定要求。2、弹控制线：根据作业施工面用墨线弹出水平和垂直控制线。3、配胶粘剂：胶粘剂是保温系统中粘接层的组成材料。先将粘结剂倒入干净的容器中，现场加入一定比例要求的水，机械搅拌均匀即可使用，一次拌料不宜太多，应边搅边用，在一个小时内用完。4、粘贴XPS挤塑聚苯乙烯板第15页共15页 ●涂抹胶粘剂（见附图）涂抹方法：如墙体符合要求，采用点框粘结法，在板面四周涂抹一圈搅拌好的胶粘剂，其宽度为50mm，板面中央均匀涂抹5～6个点，应保证粘贴面积不小于30%。●粘贴XPS板（见附图）将涂抹胶粘剂XPS聚苯板直接贴在墙面上左右轻揉即可。聚苯板粘贴应平整。板材的排列自下向上，竖向错缝，阻角处交错相接，板与板之间要靠紧靠实，不得有“碰头灰”，超出2mm的缝隙应用相应宽度的聚苯板薄片填塞，不得用砂浆填塞。在垂直表面上安装保温板时，应从墙壁的基部及坚固永久的或临时支撑处开始，并测量放线，挂基准线。●锚栓固定（见附图）锚栓有效锚固深不小于25mm，塑料圆盘直径不小于50mm。粘钉结合方法是在聚苯板粘贴完成后，再用设计要求的锚钉固定，锚钉的固定要在聚苯板粘贴完成24小时后进行。锚钉深入墙体内的深度要符合设计要求。锚固点数量：建筑物每平方米7层及7层以下约4个，8—14层约6个，15—24层约9个，25层以上约11个。5、填塞板缝、打磨找平粘贴XPS板时，板缝应挤紧，相邻板应齐平，板间缝隙不大于2mm，板间高度不大于1.5mm，否则用聚苯板塞满和打磨平整。聚苯板面的缺陷及粘贴过程中出现板间大于2㎜的缝隙都必须用聚苯板薄片填塞。如聚苯板之间出现了高低不同的错位，则应在聚苯板粘贴至少24小时后用打磨平整。打磨后应将板面清扫干净。注：在打磨聚苯板之前要确保粘合腻子与聚苯板已形成牢固的粘结。6、配制抹面胶浆将抹面胶浆干粉倒入干净的容器中，按产品要求加入一定比例要求的水，机械搅拌均匀即可使用，一次拌料不宜太多，应边拌边用，在一个小时内用完。7、复合施工（抹抹面胶浆、压入耐碱网格布）复合施工是抹面胶浆与耐碱网格布复合组成薄抹灰增强防护层的施工。先用抹刀将抹面胶浆均匀地涂抹到粘接固定好了的XPS聚苯板上，涂抹厚度约为2㎜，宽度略大于耐碱网格布宽度；然后立即将耐碱网格布铺粘在新抹的抹面胶浆上，并用抹刀压实粘合平顺；再次用抹刀将抹面胶浆均匀地涂抹到耐碱网格布上，抹刀应从中间抹向两边，使耐碱网格布平整并牢牢嵌入抹面胶浆第15页共15页 中，将网格布全部埋入湿的胶浆，不得有网线外露。最终复合形成增强防护层，厚度3～5mm。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。屋面保温。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1、基层处理施工前，对保温基层进行清理、检查验收。不符要求者相关单位返工整改，必须达到施工规定条件要求。2、弹控制线根据施工作业面用墨线弹出水平控制线。（基层简单时可省）3、排版备料根据基层形状和尺寸，合理下料，保证错缝拼接。4、配专用粘结砂浆先将专用粘结砂浆干粉倒入搅拌容器中，现场加入一定比例的水，机械搅拌均匀即可使用，一次拌料不宜太多，边搅边用。5、粘贴XPS挤塑聚苯乙烯板●涂抹专用粘结砂浆用专用粘结砂浆满涂基层上面，涂层厚2～10mm；在平屋面保温时，如基层符合要求，也可采用点框粘结法，在板面四周涂抹一圈搅拌好的专用粘结砂浆，其宽度为50mm，板面中央均匀涂抹5~6个点，保证粘贴面积不小于30%。●粘贴XPS板涂抹专用粘结砂浆后，将XPS聚苯板直接贴在基面上，左右轻揉压实即可。聚苯板粘贴应平整。板材的排列竖向错缝，交错相接，板与板之间要靠紧靠实，尽量不得有“碰头灰”，超出2mm的缝隙应用相应宽度的聚苯板薄片填塞。若坡屋面时，50mm厚挤塑板用专用粘结砂浆满粘时，辅机械固定，如采用水泥钉固定或按设计要求进行。八、保温工程细部节点的处理1、变形缝保温细部构造变形缝保温细部分屋面和外墙等，其施工构造见附图。2、阳台保温细部构造阳台保温细部分挑梁、雨篷和阳台板等，其施工构造见附图。2、门窗口保温细部构造第15页共15页 门窗口保温细部分上沿、下沿和侧框等处理，其施工构造见附图。九、保温工程施工质量控制措施1、保温材料质量控制●按前述“施工准备”中对材料准备的要求，进行保温材料质量控制。●按工程要求完备材质证明的工作。●进入现场后的保温材料要妥善保管，防止失效或破坏。2、施工质量控制●保温施工工程应配置技术、质量负责人，施工前技术、质量负责人应熟悉保温工程的技术、质量要求，完善施工方案，向各施工班组进行技术交底。●施工过程质量控制是保温工程质量的关键，严格按施工工艺标准和技术交底内容施工。●保温施工过程中实行自检控制措施，对施工中已完成的每一道工序要及时进行检查，发现问题及时处理，避免质量事故发生。●施工过程中，随时掌握气象预报，备好防雨彩条布，做好防雨措施。室外施工要求气温不低于5℃，应在无雨、雾的天气情况下施工。施工中若遇到下雨应立即停止保温施工，在遮盖的情况下做好保温收尾工作。●现场施工人员严格执行公司工程质量管理制度及岗位责任制，现场项目部定时总结评定，重奖重罚、严肃查处不重视质量问题、违犯操作规范的班组和个人。3、保温成品保护控制措施●完工后的保温成品，尽快组织验收，经检验合格后，须填写隐蔽记录，质量验收记录，并交付后续施工，以防止保温层损坏。●项目部计划安排时，严禁交叉施工；因特殊情况破坏了保温层，应先通知项目部管理人员统计，及时进行修补并做好签证和修补记录，维修后方可进行下道工序的施工。应有严密的保护措施，避免对保温层造成破坏。●对保温成品表面，如存在砂浆或其它污物，应及时清理干净。●对后续施工可能导致保温成品破损的入口、阳角等部位，应采取临时防护措施。●保温系统各构造层在固化成型前应防止水浸、撞击、振动。确有损伤损坏情况时，应通知保温班组，及时修补并做好签证和修补记录，以免造成质量隐患。十、保温工程施工安全控制措施1、贯彻文明施工的要求，推行现代管理方法，科学组织施工，做好施工现场安全管理工作。第15页共15页 2、严格执行总承包施工单位的现场安全制度。3、施工和照明用电应严格遵守操作规程，防止触电和搅拌器伤人事故发生。4、针对边缘作业、高空作业，上下架等情况都要有安全措施，施工时必须戴安全帽、穿工作鞋、配戴安全绳，严禁违章作业。5、坚持文明施工，随时清理建筑垃圾，确保场内道路畅通，现场施工的废水、淤泥及时组织排放和外运。每天下班应将材料、工具清理好，使施工现场卫生保持干净、整洁。6、严格遵守工地劳动纪律及各项规定，施工现场严禁打牌、喝酒、闹事，非工作人员不得擅自进入。十一、保温工程工期进度控制措施1、保温班组应按照项目部的保温专项施工计划，认真安排保温材料备置和施工人员配制，确保保温施工的正常施工进度。2、保温施工应按照施工合同上所约定的时间完成保温施工；遇雨及不可抗拒的因素影响施工质量和安全时，工期顺延。十二、保温工程质量验收及检验标准1、检验标准（1）外墙：质量验收应符合《外墙外保温工程技术规程》JGJ144-2004和《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003标准规定。同时满足《建筑节能工程施工质量验收规范》GB50411-2007的相关规定。（2）屋面：质量验收应符合《屋面工程技术规范》GB50345-2004标准规定。2、主控项目●所用材料品种、质量、性能应符合要求。●保温层厚度与构造做法应符合建筑节能设计要求，保温层厚度均匀。●保温层与墙体以及各构造层之间必须粘接牢固，无脱层、空鼓、干裂现象。3、一般项目●表面平整、洁净、接茬平整、线角顺直。●护角符合施工规范规定，表面光滑平顺，门窗与墙体间隙填塞密实，表面平整。4、允许偏差及检验方法见表编号项目允许偏差（㎜）检查方法保温层抗裂砂浆找平第15页共15页 1立面垂直55用2m托线板检查2表面平整55用2m靠尺及塞尺检查3阴阳角垂直44用2m托线板检查4阴阳角方正44用20㎝方尺及塞尺检查5保温厚度44用探针、钢尺检查5保温厚度44用探针、钢尺检查十三、细部节点的保温构造（附图）1、所附图纸为部分保温细部构造示意图。2、若某细部保温构造有出入，应以设计文件或甲方出具的技术交底为准。湖南东富集团醴陵建设总公司**县光雾山高级中学灾后重建一期工程项目部2010年5月13日（附图）第15页共15页 第15页共15页 第15页共15页 第15页共15页 第15页共15页'
