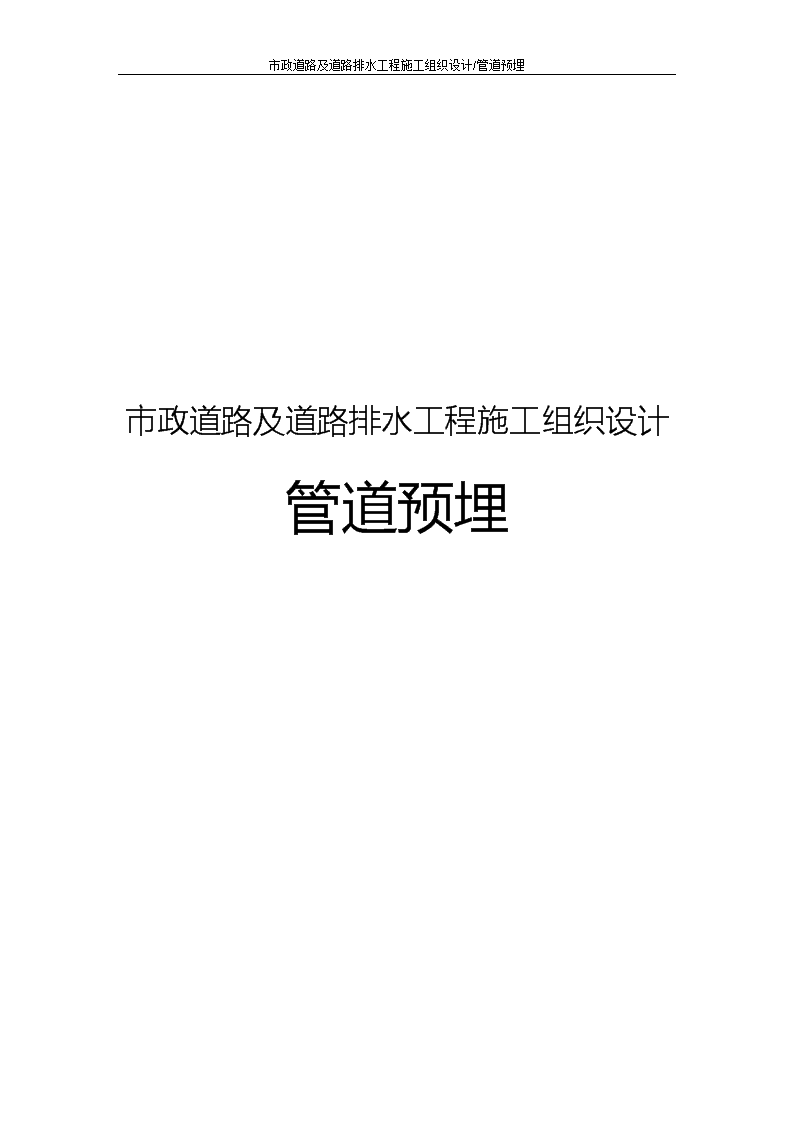

市政道路及道路排水工程施工组织设计(管道预埋)

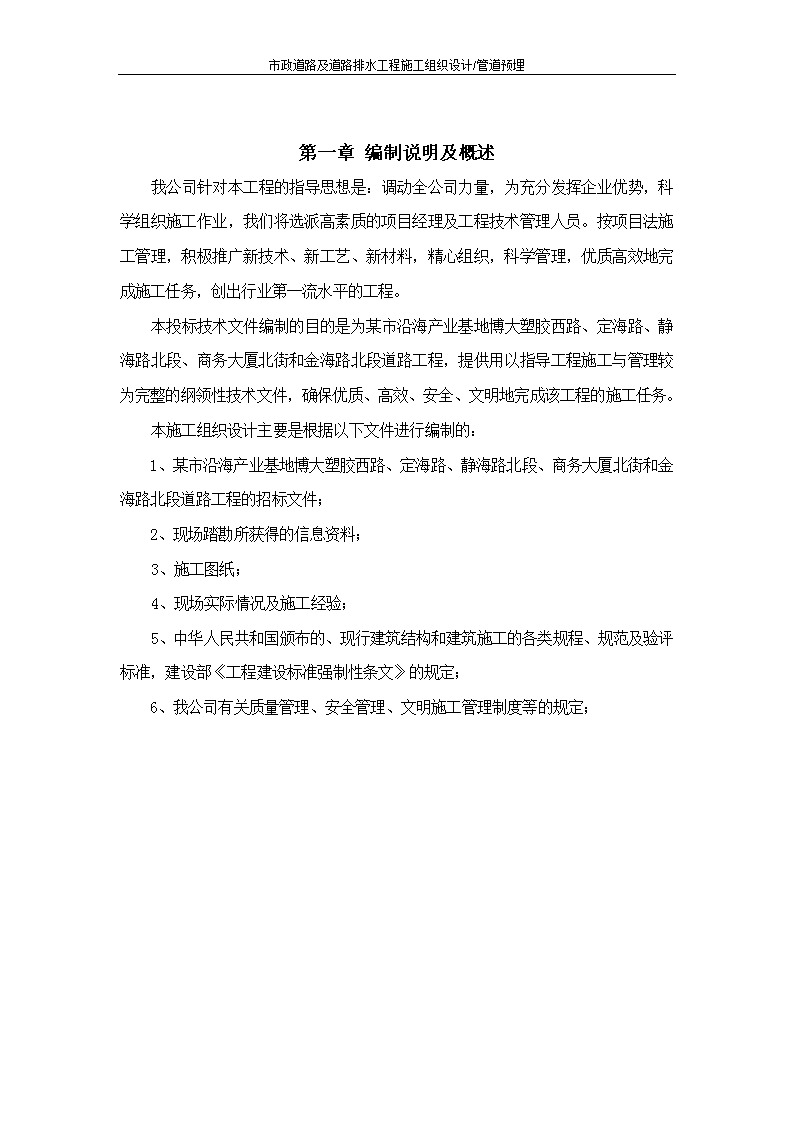

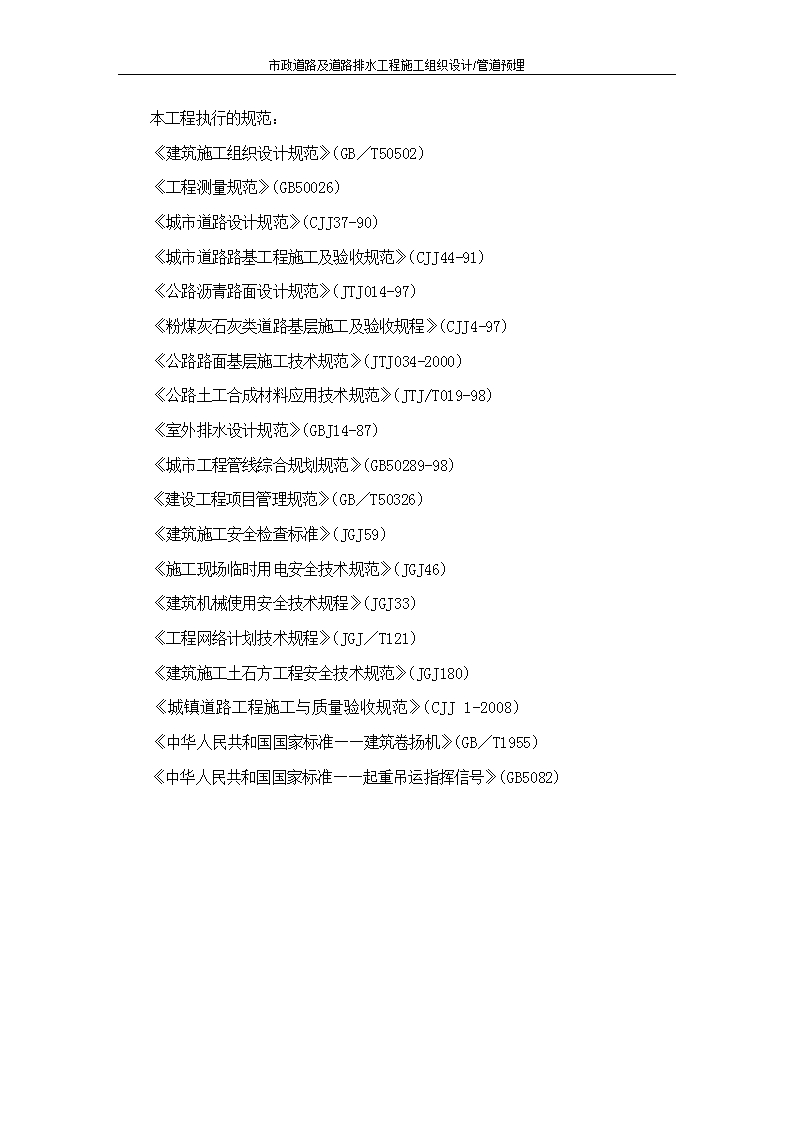

'市政道路及道路排水工程施工组织设计/管道预埋市政道路及道路排水工程施工组织设计管道预埋 市政道路及道路排水工程施工组织设计/管道预埋第一章编制说明及概述我公司针对本工程的指导思想是：调动全公司力量，为充分发挥企业优势，科学组织施工作业，我们将选派高素质的项目经理及工程技术管理人员。按项目法施工管理，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质高效地完成施工任务，创出行业第一流水平的工程。本投标技术文件编制的目的是为某市沿海产业基地博大塑胶西路、定海路、静海路北段、商务大厦北街和金海路北段道路工程，提供用以指导工程施工与管理较为完整的纲领性技术文件，确保优质、高效、安全、文明地完成该工程的施工任务。本施工组织设计主要是根据以下文件进行编制的：1、某市沿海产业基地博大塑胶西路、定海路、静海路北段、商务大厦北街和金海路北段道路工程的招标文件；2、现场踏勘所获得的信息资料；3、施工图纸；4、现场实际情况及施工经验；5、中华人民共和国颁布的、现行建筑结构和建筑施工的各类规程、规范及验评标准，建设部《工程建设标准强制性条文》的规定；6、我公司有关质量管理、安全管理、文明施工管理制度等的规定； 市政道路及道路排水工程施工组织设计/管道预埋本工程执行的规范：《建筑施工组织设计规范》（GB／T50502）《工程测量规范》（GB50026）《城市道路设计规范》（CJJ37-90）《城市道路路基工程施工及验收规范》（CJJ44-91）《公路沥青路面设计规范》（JTJ014-97）《粉煤灰石灰类道路基层施工及验收规程》（CJJ4-97）《公路路面基层施工技术规范》（JTJ034-2000）《公路土工合成材料应用技术规范》（JTJ/T019-98）《室外排水设计规范》（GBJ14-87）《城市工程管线综合规划规范》（GB50289-98）《建设工程项目管理规范》（GB／T50326）《建筑施工安全检查标准》（JGJ59）《施工现场临时用电安全技术规范》（JGJ46）《建筑机械使用安全技术规程》（JGJ33）《工程网络计划技术规程》（JGJ／T121）《建筑施工土石方工程安全技术规范》（JGJ180）《城镇道路工程施工与质量验收规范》（CJJ1-2008）《中华人民共和国国家标准——建筑卷扬机》（GB／T1955）《中华人民共和国国家标准——起重吊运指挥信号》（GB5082） 市政道路及道路排水工程施工组织设计/管道预埋第二章工程概况1.工程名称：某市沿海产业基地博大塑胶西路、定海路、静海路北段、商务大厦北街和金海路北段道路工程2.工程地址：沿海产业基地3.招标范围：博大塑胶西路、定海路、静海路北段、商务大厦北街、金海路北段的道路工程，排水工程等。4.质量要求：国家验收合格标准5.工期要求：2011年4月20日至2011年9月30日6.工程概况本工程为博大塑胶西路（轻工北街-新湖大街段，即QD至JD-1）道路工程，排水工程；定海路道路工程，排水工程；静海路北段路工程，排水工程；商务大厦北街道路工程，排水工程；金海路北段道路工程（山皮石换填层除外），排水工程。同时本工程包含定海路热力管线的二道DN600预埋过道管，位置在新海大街中心以北200m处，管长20米，管底高程1.45m；以及静海路热力管线的二道DN600预埋过道管，位置为（K0+100.00）处，管长20米，两套管净距50-100mm，桩号为两管中心线与路中交点，两管中心线与路中心线垂直。预埋管要求为：（1）预埋管为承插式钢筋混凝土二级管，带胶圈。（2）预埋管两端至少超出路外1m。 市政道路及道路排水工程施工组织设计/管道预埋第三章施工部署根据施工合同对该工程进度、质量等的要求及工程总体施工任务量，结合我公司综合施工能力、技术素质、机械化装备水平、施工现场实际情况及历年来参加各种工程建设施工的经验，拟定采取组织同步、平行流水的施工方案，以最好的质量、最低的消耗，在业主要求的工期内完成该项目的施工任务。现场施工组织机构本着高效、精干、功能匹配、指挥有力的原则设置，实行项目法管理。1.项目组织机构（见下图）：中国三冶集团有限公司营口市沿海产业基地博大塑胶西路、定海路、静海路北段、商务大厦北街和金海路北段道路工程项目经理项目总工程师项目副经理综合管理部人力资源部工程管理部技术管理部财务部经营计划部物管中心安全保卫部质检中心土方工程施工队市政工程施工队施工组织机构框图2.主要工程技术管理人员专业素质 市政道路及道路排水工程施工组织设计/管道预埋抽调具有丰富施工经验的工程管理人员和技术干部，充实组织项目管理机构，并派施工过类似工程的施工队负责该工程的施工。在所派主要工程技术管理人员中，做到专业齐全，功能匹配，满足工程施工需要。若我公司中标，保证管理人员上岗率达到100%，确保以优秀的人才，良好的管理，在满足工期要求的时间内，建造出业主满意的工程。3.项目部管理制度为确保优质高效地完成施工任务，充分发挥项目经理部的职能作用，施工现场将建立如下管理制度：1）、组织管理制度实行项目经理负责制，建立健全项目经理部人员岗位责任制，把责、权、利三者有机结合起来。实行“能者上、劣者汰”的竞争机制，充分调动各方面积极因素。建立健全与施工生产相适应的各项规章制度，并使其落到实处，提高现场管理的时效性。2）、生产管理制度定期召开施工生产例会，解决施工中出现的重难点问题，提高劳动生产率。实行分层管理、相互制约、相互监督的劳动制度，同时大力开展劳动竞赛活动。3）、质量管理制度认真贯彻ISO9000系列标准。坚持文件审核制度、技术交底制度和隐蔽工程签证验收制度。实行施工现场24小时跟班作业制，确保隐蔽、单位、分项工程合格率100%。针对施工中可能出现的问题及时召开现场质量分析会。列举正反两方面工程实例，不断总结提高。4）、劳动安全管理制度坚持预防为主，加强安全防护和安全教育，杜绝职工因工伤亡事故。严格按操作规程施工，自觉遵守劳动纪律，做到不违章作业，不盲目蛮干。5）、环境保护文明施工管理制度推行文明施工和文明作业，加大标准化施工管理和环境保护力度，严格贯彻执行公司环境和文明施工管理规章制度，提高文明施工生产水准，创建标化样板工地。6）、财务管理制度 市政道路及道路排水工程施工组织设计/管道预埋以“责任成本管理”为中心开展经济分析活动，控制成本支出，保持收支平衡，实现经济良性运转。加强项目部日常财务管理，完善财务制度，保证施工生产所需资金，确保业主要求的工期、质量目标。7）、后勤保障制度大力开展精神文明建设，建立良好的施工现场文化氛围。不断提高职工的物质、文化、生活水平，调动职工的劳动积极性。定期召开职工民主生活会，杜绝各种违纪违法现象发生。4.安全目标及安全事故率整个工程施工期间杜绝重大工伤事故和消防安全事故，杜绝死亡事故，轻伤事故为零。实现施工组织设计的安全设计和措施，控制劳动者、劳动手段和劳动对象，控制环境，实现安全目标。使人的行为安全、物的状态安全，断绝环境危险源。5.文明施工目标通过对施工现场中的质量、安全防护、安全用电、机械设备、技术、消防保卫、场容、环保、材料等各个方面的管理，创造良好的施工环境和施工秩序。特别是做好施工总平面的动态管理，达到安全生产、加快施工进度、保证工程质量、降低工程成本、提高社会效益，确保本工程为文明施工标准化工地。6.质量目标：分部分项工程合格率100%。7．施工力量组织根据工期要求配备足够的施工力量，合理分工，科学管理，具体配备如下：1）、土方施工队：主要负责道路挖填土方工程、管道沟槽土方开挖和回填工程的施工。2）、路面施工队：主要道路水泥稳定石粉渣底基层、基层和路面工程和人行道及附属设施工程的施工。3）、管道施工队：主要负责排水管道工程的施工。 市政道路及道路排水工程施工组织设计/管道预埋第四章主要施工方法及技术措施本工程的施工程序如下：施工准备→测量放线→路基土方工程→污水管道施工→雨水管道施工→热力管线预埋过道管→路面工程施工→车行道外侧土路肩。一、施工准备施工图纸会审：1、由项目总工程师牵头，组织项目各专业工长、质检员、技术员、班组等认真学习图纸，吃透图纸。在图纸学习期间，尤其应注意各专业图纸之间的标高是否一致，尺寸位置等是否一致。编制实施性施工组织设计与施工方案：2、由项目总工负责组织编制实施性施工组织设计，在正确贯彻国家各项技术规范，政策和法令中，积极推广应用新技术、新工艺，依靠公司雄厚的科技实力促进科技进步，科学地组织施工，实施性施工组织设计经公司批准后报监理和业主审定执行。3.根据本工程的特点，结合以前我公司曾经施工过的工程经验，组织编制切实可行的各单项施工工艺措施，施工方案和作业指导书，重点阐述主要分部分项工程的施工方法、施工工艺，工程进度安排，劳动力组织，质量及安全保证措施，以有效地指导现场的施工。4、根据工程施工总进度计划，每项工作展开前进行相关的技术准备，如编制专项施工方案，关键项目施工过程的作业指导书，这些文件要有针对性和可操作性。规范、标准、图集等收集：1、施工之前，应将本工程所需的规范、标准、图集等技术资料收集齐全。设备及器具：2、根据本工程的施工需要配置有关设备及器具。材料试验、质检仪器设备表。 市政道路及道路排水工程施工组织设计/管道预埋测量基准交底、复测及验收：3、检测和测量仪器等计量器具提前做好计量鉴定，保证在本工程使用的所有器具均在检定有效期内，并做好台帐记录。二、现场准备1.临时供水、供电工程中标之后，要组织编制《临时用水方案》及《临时用电方案》，这些方案要综合考虑生产、生活、消防等各方面的因素，经计算确定用水、用电量，临时给水管径，临时用电电缆或导线截面，总用电容量，并进行合理布置。2.临时设施根据本标段的工程项目及工程数量，临时设施计划采用现场搭设的方法，生活房屋采用彩钢活动房，生产房屋采用砖混结构加盖瓦楞体屋面形式。对于有防火要求，按规定配备消防设施和器材。3.各种资源准备(1)劳动力准备根据劳动力计划，提前在公司内部的施工队伍和劳务基地中进行组织安排，保证劳动力能及时、有序地进场；对所组织的劳动力进行考核、筛选，选拔有素质、技术熟练的工人进场；对施工人员进行进场交底及技术、质量、安全教育，重要工种和特殊工艺提前进培训，作到持证上岗。(2)施工进度计划按招标文件要求，本工程工期2011年4月20日至2011年9月30日。详细工期安排另见：施工进度计划表。(3)施工总平面布置施工现场除必要的生产临时设施外，考虑搭设现场项目经理部临时办公室。所有施工及管理人员生活临时设施按业主安排。生活临时设施雨水排放采用无组织方式，生活污水经化粪池处理后接入市政污水系统。生活临时设施场地消防采用干式灭火器。 市政道路及道路排水工程施工组织设计/管道预埋生产临时设施布置详见：施工总平面布置图。三、道路施工测量博大塑胶西路位于辽宁（某）沿海产业基地一期产业区东部，北起轻工区北街，桩号为K0+000,南止新海大街，桩号为K0+823.91。属南北方向次干路。本道路路线全长823.91米，车行道宽度10.00米。全段为直线。定海路位于辽宁（某）沿海产业基地产业区西部，北起新建大街，桩号K0+000，南止新湖大街，桩号为K0+600。属辽宁(某)沿海产业基地一期产业区城市路网骨架中南北方向次干路。道路路线总长600米，车行道宽度12.00米。静海路北段起点新联南大街，桩号K0+000,终点为新建大街，桩号K0+450米，路段长度为450米，车行道宽度12.00米。商务大厦北街起点为安定北路，终点为大厦东路。商务大厦规划横断形式为一块板，路段长度为323.87米，车行道宽度12米。金海路北段起点为新城大街，路段长度为308.06米。整体施工路段基本上为直线段，交叉路口和管线分布复杂,测量放样工作量比较大。为保证工程各结构物平面位置的放样及高程准确，根据工程特点，拟采取如下测量方案：a．测量设备设置：设置测量组一组，配备水准仪3台，经纬仪2台，红外线全站仪1台。b．设置坐标控制网及水准点：为保证施工测量的连续性和一致性，在施工现场设置足够数量的互相通视的坐标控制点及高程水准点。根据设计图坐标控制点，用全站仪敷设三级坐标控制点并与已交底坐标控制点联网做闭合测量，闭合角度差在允许范围内平差分配得各控制坐标点。这些桩点设置在施工现场内浇灌砼保护，用钢筋桩面刻十字丝保存。每60～100米设一水准点并作闭合导线测量，闭合差在允许范围内平差分配得各水准点高程。设置的坐标控制网及各水准点每隔一月左右做一次复核测量，防止各点的沉降或碰动。 市政道路及道路排水工程施工组织设计/管道预埋根据所设置坐标控制网，直接测放各工程构筑物的平面位置，但须同时用其它坐标控制点进行交汇复核，根据所设置各水准点可以方便进行施工高程测量。四、道路工程博大塑胶西路：1、设计概况：博大塑胶西路位于辽宁(某)沿海产业基地一期产业区东部，北起轻工区北街，南止新海大街，属南北方向次干路。本路段规划横断形式为一块板，道路规划红线宽度为20.00米，其中：车行道宽度10.00米，两侧人行道及绿化带宽度2*5.00米。2、标准：道路等级：城市次干道设计行车速度：35KM/h设计轴载：100KN路面结构使用年限：15年设计容许弯沉值：0.031（cm）3、施工要求：本路线地质现状均为软弱地基，受沿线场地高程限制，路面设计高程无法提高，且路基形成后应满足建设运输车辆使用要求，为此对本路段软弱土层进行换填处理。车行道换填材料采用粒料石灰土和粒料材料，粒料材料抗压强度应大于20MPa，粒径应小于每层厚度的2/3。换填层厚度为120cm，分一层填筑，第一层为95cm粒料换填层，第二层为25cm粒料实惠土换填层，粒料石灰土配合 市政道路及道路排水工程施工组织设计/管道预埋比为石灰：土：粒料=10：40：50%，粒料石灰土混合料7d，无侧限抗压强度应大于0.7MPa。各换填检验标准为：第一层按路床标准检验，第二层按路基层标准检验。为了提高粒料换填底面的土基强度，在土基顶面设置土工布一道，荆笆帘一道。土工布材料的各项技术指标除满足设计要求外，还应满足《公路土工合成材料应用技术规范》JTJ/T019-98的要求。土工布叠合长度不应小于15cm，在粒料间的锚固长度不应小于1.00m；荆笆帘采用紫树槐材料，单位平方米重量应大于4kg，荆笆帘叠合长度应大于10cm。为满足换填层顶面行车要求，在其上设3cm石屑磨耗层。换填土基总沉降量按10cm计算。车行道路面层结构至上而下为：4cm中粒式沥青砼上面层；6cm粗粒式沥青砼下层面；透层沥青，2*20cm粉煤灰水泥碎石（二灰碎石）基层；20cm粉煤灰、石灰、水泥、碎石（三灰碎石）底基层，粒料石灰土换填层。4cm细粒式沥青砼上面层，粒径为AC-16，级配采用Ⅰ型；6cm粗粒式沥青砼下面层，粒径伟AC-25，级配采用Ⅰ型；沥青砼所用沥青均采用AH-90沥青。二灰碎石基层采用骨架密实型结构，7d抗压强度应大于3Mpa，碎石最大粒径应小于4cm，混合料中碎石级配应满足公路沥青路面设计规范中的要求；三灰碎石底基层采用悬浮密实型结构，7d抗压强度应大于1Mpa,碎石最大粒径应小于5cm，混合料中碎石无级配要求。定海路：1、设计概况：定海路位于辽宁（某）沿海产业基地一期产业区西部，北起新湖大街，南止新海大街，属辽宁（某）沿海产业基地一期产业区城市路网骨架中南北方向次干路。定海路规划横断面形式为一块板，道路规划红线宽度伟30.00米，其中：车行道宽度12.00米，两侧人行道及绿化带宽度2*9.00米。2、标准：道路等级：城市次干道设计行车速度：40KM/h设计轴载：100KN路面结构使用年限：15年设计容许弯沉值：0.031（cm）3、施工要求：行车道换填层分二层填筑，至上而下为：第一层为20cm石灰土，灰土配合比为16：84%。石灰土混合料7d无侧限抗压强度应大于0.7Mpa，第二层为90cm粒料换填层，粒料换填层混合料7d无侧限抗压强度应大于0.7Mp 市政道路及道路排水工程施工组织设计/管道预埋a，粒料的最大粒径应小于层厚的2/3。第一层按基层标准检验，第二层换填层按路床标准检验。换填层所采用的粒料抗压强度应大于20Mpa，无极配要求。行车道路面层结构至上而下为：4cm中粒式沥青砼上面层；6cm粗粒式沥青砼下面层，透层沥青，2*20cm粉煤灰水泥碎石（二灰碎石）基层；20cm粉煤灰、石灰、水泥、碎石（三灰碎石）底基层，粒料石灰土换填层。4cm中粒式沥青砼上面层，粒径为AC-16；6cm粗粒式沥青砼下面层，粒径为AC-25；沥青砼所用沥青均采用AH-90沥青。二灰碎石基层采用骨架密实型结构，7d抗压强度应大于3Mpa，混合料中碎石级配应满足公路沥青路面设计规范《TJGD50-2006》中的要求；三灰碎石底基层采用悬浮密实型结构，7d抗压强度应大于1Mpa，混合料中碎石无级配要求。级配应满足公路沥青路面设计规范《TJGD50-2006》中的要求。静海路北段：1、设计概况：工程施工起点为新联南大街，终点为新建大街，静海路规划横断形式为一块板，道路规划红线宽度为30.00米，其中：行车道宽度12.00米，两侧人行道及绿化带宽度2*9.00米。本路线地质均为软弱地基，受沿线场地高程限制，路面设计高程无法提高，且路基形成后应满足建设运输车辆使用要求，为此对本路段软弱土层进行换填处理。换填层厚度为120m，分三层换填，第一层为80cm粒料石灰土，压实度为90%，第二层、第三层为20cm石灰土，压实度为95%；石灰土7d抗压强度应大于0.5Mpa。行车道路面层结构至上而下为：4cm中粒式沥青砼上面层；6cm粗粒式沥青砼下面层，透层沥青，2*20cm粉煤灰水泥碎石（二灰碎石）基层；20cm粉煤灰、石灰、水泥、碎石（三灰碎石）底基层，石灰土换填层。4cm中粒式沥青砼上面层，粒径为AC-16；6cm粗粒式沥青砼下面层，粒径为AV-20 市政道路及道路排水工程施工组织设计/管道预埋；沥青砼混合料采用骨架密实型结构，7d抗压强度应大于3MPa，压实度大于97%，碎石随大粒径应小于3.15cm，混合料中碎石级配应满足《城镇道路施工与质量验收规范》中的要求；三灰碎石底基层采用悬浮密实型结构，7d抗压强度应大于0.8MPa，压实度大于95%，碎石最大粒径应小于3.75cm。道路结构总沉降量按10cm计算。商务大厦北街：1、设计概况：工程施工起点为安定北路，终点为大厦东路，商务大厦规划横断形式为一块板，道路规划红线宽度为16.00米，其中：行车道宽度12.00米，两侧人行道及绿化带宽度2*2.00米。2、标准：道路等级：城市次干道设计行车速度：40KM/h设计轴载：100KN路面结构使用年限：15年设计容许弯沉值：0.031（cm）3、施工要求：同上金海路：同上五、排水工程博大塑胶西路：1、标准：雨水设计重现期为一年，污水按用水标准折算；设计荷载为汽车超-20。2、要求：管材：采用承插口钢筋混凝土管，胶圈接口，雨水口连接管采用D=300毫米钢筋混凝土承插管胶圈接口。基础：胶圈接口管道采用100毫米砂垫层基础（中粗砂）；地基承载力不小于100KN/M2（检查井）及80KN/M2（管道）遇不良地基应进行处理。构筑物：管径大于700毫米的管道采用矩形砖砌检查井，每个检查井均设沉泥槽，深500毫米。深度超过标准图中最大深度的检查井，井墙厚加一个档即（240mm.370mm.490mm）检查井位置 市政道路及道路排水工程施工组织设计/管道预埋依不截断正节管原则可作适当调整（路口除外），除注明外，不同管径在检查井内采用管顶平接。施工中如遇到排水支管请及时接入本工程管道可以根据现场情况增设检查井。道路直线段低点必须设雨水口，新增交叉口原有雨水口未在边石下（在行车道上），将其改在边石曲线低点处。管道位置：管道中心位于道路中心，管道位置由规划部门确定必须经有关部门放线后方可施工。沟槽回填：道路以内的管道沟回填砂砾至管道上皮以上200毫米，质量标准见《市政排水管渠工程质量检验评定标准第3.8.1》。其余部分回填白灰土至道路基础地面由道路施工，含灰量为14%，道路以外部分素土松填。定海路:1、标准：雨水设计重现期为一年，污水按用水标准折算；设计荷载为汽车超-20。2、要求：管道：管材采用承插口钢筋砼排水管（Ⅱ级）D400、D500、D600mm。胶圈接口管材应符合国家标准。基础：采用120°砂石基础构筑物：采用Ф1000圆形检查井，所有检查井雨水井壁内外均为1：2防水砂浆抹面厚为20mm，所有检查井均设沉淀槽，深度为500mm，检查井位置依不截断整节管原则可做适当调整（路口除外），调整最大长度为单节管长度。除注明外，不同管径在检查井采用管顶平接。雨水口采用立篦式双蓖雨水口，加设250mm沉淀槽，直线段低点处必须设雨水口，新增交叉口原有雨水口未在边石下（在行车道上），将其改在边石曲线低点处为单蓖雨水口。雨水口连接管及预埋管：雨水口连接管管径为D300，坡度不小于10‰，施工干管检查井时预埋。预埋管均与干管顶平接，D400管道坡度1.5‰，D500管道坡度1.2‰，所有预留管端部均砌Ф1000圆形检查井。管道位置：雨水管道位于路中，污水管道位于雨水管道两侧，两管中心距离2米，管道位置必须经规划放线后确定。沟槽回填：撼砂砾至管上皮500mm，其余部分回填石灰土，回填至道路结构底层。 市政道路及道路排水工程施工组织设计/管道预埋静海路北：1、标准：雨水设计重现期为一年，污水按用水标准折算；设计荷载为汽车超-20。2、要求：管道：管材采用承插口钢筋砼排水管（Ⅱ级）D300、D400、D500、D600，胶圈接口，管材应复合国家标准。基础：采用120°砂石基础。构筑物：管径≦D600采用Ф1000圆形检查井，所有检查井壁内外均为1：2防水砂浆抹面厚20mm，所有检查井均设沉淀槽，深度为500mm。检查井位置依不截断整节管原则可做适当调整（路口除外），调整最大长度为单节管长度。除注明外，不同管径在检查井采用管顶平接。雨水口采用立篦式双蓖雨水口，加设250mm沉淀槽，直线段低点处必须设雨水口，新增交叉口如原有雨水口未在边石下（在行车道上），均将其改为边石曲线低点处为偏沟式单蓖雨水口。雨水口连接管及预埋管：雨水口连接管管径为D300，坡度坡度不小于10‰，施工干管检查井时预埋。预埋管均与干管顶平接，D400管道坡度1.5‰，D500管道坡度1.2‰，所有预留管端部均砌砖封堵，墙厚240mm，墙外面抹1：2防水砂浆抹面厚20mm。管道位置：雨水管道、污水管道分别位于路外西侧、东侧，两管中心距离路中分别为10米、12米，管道位置必须经规划放线后确定。沟槽回填：撼砂砾至管上皮500mm，其余部分原土夯实填至路面高度，密实度不小于90%。商务大厦北街：1、标准：雨水设计重现期为一年，污水按用水标准折算；设计荷载为汽车超-20。2、要求：管道：管材采用承插口钢筋砼排水管（Ⅱ级）D300、D400、D500，胶圈接口，管材应复合国家标准。基础：采用120°砂石基础。 市政道路及道路排水工程施工组织设计/管道预埋构筑物：采用Ф1000圆形检查井，所有检查井雨水井壁内外均为1：2防水砂浆抹面厚为20mm，所有检查井均设沉淀槽，深度为500mm，检查井位置依不截断整节管原则可做适当调整（路口除外），调整最大长度为单节管长度。除注明外，不同管径在检查井采用管顶平接。雨水口采用立篦式双蓖雨水口，加设250mm沉淀槽，直线段低点处必须设雨水口，新增交叉口原有雨水口未在边石下（在行车道上），将其改在边石曲线低点处为单蓖雨水口。雨水口连接管及预埋管：雨水口连接管管径为D300，坡度坡度不小于10‰，施工干管检查井时预埋。预埋管均与干管顶平接，D400管道坡度1.5‰，D500管道坡度1.2‰，所有预留管端部均砌砖封堵，墙厚240mm，墙外面抹1：2防水砂浆抹面厚20mm。管道位置：排水管道位于路中，管道位置必须经规划放线后确定。沟槽回填：撼砂砾至管上皮500mm，其余部分回填石灰土（14%），夯填至道路结构层底。金海路北段：1、标准：雨水设计重现期为一年，污水按用水标准折算；设计荷载为汽车超-20。2、要求：管道：管材采用承插口钢筋砼排水管（Ⅱ级）D400、D600、D1650，胶圈接口，管材应复合国家标准。基础：采用120°砂石基础。构筑物：管径≦D600采用Ф1000圆形检查井，管径≧D1000采用矩形检查井，所有检查井雨水井壁内外均为1：2防水砂浆抹面厚20mm，检查井底板为C20混凝土，检查井沉淀槽深度为500mm。检查井位置依不截断整节管原则可做适当调整，调整最大长度为单节管长度。除注明外，不同管径在检查井采用管顶平接。直线段雨水口采用立篦式双篦雨水口，加设250mm沉淀槽，直线段低点处必须设雨水口。新增交叉口原有雨水口未在边石下，将其改在边石曲线低点处为单篦雨水口。雨水口连接管及预埋管：雨水口连接管管径为D300，坡度坡度不小于10‰ 市政道路及道路排水工程施工组织设计/管道预埋，施工干管检查井时预埋。预埋管均与干管顶平接，D400管道坡度1.5‰，D600管道坡度1.2‰，所有预留管端部均砌砖封堵，墙厚240mm，墙外面抹1：2防水砂浆抹面厚20mm。管道位置：排水管道位于路中，管道位置必须经规划放线后确定。 市政道路及道路排水工程施工组织设计/管道预埋第五章主要材料、机械、劳动力需用量计划一、主要材料需用量计划1、材料能及时供应是施工进度的必要条件，本工程的材料供应在项目经理的直接管理下进行。2、依据计划进度要求，现场管理人员预先准备提供材料计划，包括施工周转用材料计划和工程材料计划，制订出各种材料的具体进场日期和进场数量，由专职材料员或采购员联系进场。3、所有进场材料由专人负责进场验收，禁止劣质材料进场，需要检查的材料进场后由专人和监理单位专人到检查部门进行检验，合格后方准使用。二、施工机械状况说明一览表见附表三、主要劳动力需用量计划情况充足配套高素质的劳动力投入，是本工程施工速度、质量、按计划完成的保证，现初似本工程劳动力进场计划表见附表 市政道路及道路排水工程施工组织设计/管道预埋第六章雨季施工措施1、整体安排上路基土方施工层尽可能避开雨季。2、路基土方雨季施工，每层表面横坡不小于3%，以便横向排水，控制运土，随挖，随运，随平，随压实；若突遇雨季，先快整粗平，粗压一遍，防雨水灌透，大晴时再翻凉，平整压实，经常测定含水量，保证压实度，雨天禁止在路基上行车，已成型路基及时搞好纵、横向排水和截水沟，保证不进水、浸泡。3、管道基槽开挖应随挖，随安装，及时回填压实，弃土的堆放应离沟槽边2米以上，以免下雨造成塌方。深度较深的沟槽底应设置排水沟，并及时用抽水机抽出集水坑的积水，以免造成基底土受雨水浸泡。4、在水泥石粉渣施工过程中，若在石粉渣铺设完毕后遇下雨，应做好排水工作，使石粉渣内的水能顺利排出，以免造成含水率大，在压实过程中翻浆，水泥浆流失现象。5、混凝土砼路面施工前应在天气晴朗的日子施工，如果混凝土路面施工过程中，突遇雨水应采取有效的防雨措施。6、水泥等材料应搭设材料棚，防止雨淋造成材料变质。7、办公室外、生活区以及施工范围内应在施工前做好临时排水工作，以免在雨季时造成积水。 市政道路及道路排水工程施工组织设计/管道预埋第七章工期保证措施根据招标文件要求，整个工期为164天，从我们安排的工期上看，需用6个月。由于道路工程的地下管线较多，受雨水的影响较大，提前完成是一个非常艰巨的任务，为了优质、有效地完成施工任务，特提出以下措施：1、认真研究、分析各单位工程的量，影响及制约因素，做出周密的施工进度计划，施工中严格按照计划施工，如出现不符的情况，及时分析原因，提出补救措施。2、在整个施工过程中，地下管道的施工是个最关键的工程。在施工安排上，多投入机械，采取分段开挖的方式。在处理各种管道平面流水交叉作业的安排上，采取先施工雨、污水管道，分断开挖，及时回填，并及时插入施工，争取缩短排水工程工期。3、道路的基层施工，充分利用机械化的作用，以机械施工为主，人工为辅的原则，大面积展开，一次性完成，既缩短了工期，又节约了成本。4、混凝土路面采用商品混凝土结合全盘机械化施工，可大大加快路面的速度，根据实际情况，组织多班施工工人轮班作业，也能大大提高砼路面的施工进度。 市政道路及道路排水工程施工组织设计/管道预埋第八章文明施工措施一、现场容貌环境管理（1）施工现场及周围无污染，市容整齐清洁。（2）施工现场无建筑垃圾。二、现场材料堆放和道路排水管理（1）大宗材料堆放成堆，克服砂石料混堆或界线不清等现象。（2）设备按指定地点停放整齐，料具库分类码放。（3）道路畅通，排水顺畅，现场无积水。三、分工标志管理（1）现场管理人员和工人分色佩戴安全帽。（2）现场指挥，管理人员佩戴分工标志卡。（3）危险施工区域设值班人员并佩戴值班人员工作卡。（4）危险施工区域挂警示牌和警示灯示警。四、现场防火管理（1）现场设置明显的防火标志，健全完善的防火管理制度。（2）配备足够有效的消防器材。（3）施工动火要有严格的审批手续。五、文明运输及外部公共关系管理（1）土方运输要按有关要求办理准运证。（2）运输材料、土方、垃圾要有切实可行的防护措施。（3）泥砂不能随车带出场外。（4）处理好与施工现场周围有关单位和群众的关系，培养良好的职业道德。 市政道路及道路排水工程施工组织设计/管道预埋六、临时设施及生活环境管理（1）严格按施工总平面图规划搭设办公室、工人宿舍等临时设施。（2）办公室、职工宿舍等临时设施搭设整齐正规，不拥挤，有足够的安全消防通道和良好的采光和通风条件。（3）改善食堂清洁卫生条件，确保炊具干净，室内无蝇鼠。炊事员必须经身体健康检查符合要求持健康证上岗，并穿专用工作服。定期抽查蔬菜、食品的卫生情况。（4）工人宿舍内摆放蔬菜，并排出值班表，每日派人清扫，宿舍内不自隔小房间，不乱拉电线，不留外人住宿。（5）浴室、厕所专人清理，每周喷洒药剂。（6）临时设施采取封闭管理，并设置值班人员，禁止无关人员随意进出。 市政道路及道路排水工程施工组织设计/管道预埋第九章质量目标及质量保证体系一、质量目标科学管理、精心施工，合理制定工程进度计划，严格按照国家及市有关安全操作规程施工，坚决杜绝事故发生。在施工过程中严格按照规范精心施工，争取各工序均达到优良，创造一个全优工程。二、质量保证体系1、公司按ISO9001国际标准建立健全质量体系，配备充足的资源，按标准要求进行管理和监督。ISO9001全部要素是我们的行动准则，一次合格是我们的工作标准，精心组织、科学管理、优质高效是我们的手段，让用户满意是我们的最高目标。施工中，认真贯彻公司的质量方针，落实《质量手册》、《程序文件》和《技术交底》，实施全过程、全方位的管理，以确保该工程质量目标的实现。2、建立健全该工程的质量责任制：经理负责协调公司机关各职能部门及项目经理部的质量活动；管理代表主持该工程质量活动，主持纠正和预防措施的规定，并对实施和有效性组织跟踪和验证；总工程师组织贯彻执行国家现行有关工程质量，组织推广新技术、新工艺并组织编制质量保证措施。3、项目经理是本工程的第一负责人。工地设置专职质量检查员二人作为项目经理管理助手，在项目经理和项目技术负责人的直接领导下，在公司质安科的指导下，具体担负质量管理方面的业务工作，实行质量一票否决权，对工程质量实施严格严密的监控管理。 市政道路及道路排水工程施工组织设计/管道预埋4、组织好工序交接检查验收。各施工班组设兼职质量检查员，对本班组完成的项目按照标准进行认真质检，并填写自检记录，对于不符合项目自行整改关闭，最后提交专职质量检查员验收，同下一道工序办理交接手续，上道工序存在的质量问题，没有进行整改，下道工序拒绝接收，以保证上道工序的不合格项不转入下道工序。质量保证体系框图详见附图。质量保证体系组织保证质量领导小组成员：项目经理、总工程师、施工工程师、质检工程师、试验工程师质量组进行日常质量管理，负责组织协调督促、检查和综合各部门各级质量活动并进行质量反馈。施工组组织技术交流和落实，确保按计划保质保量完成任务，并进行图纸会审，编制施工计划，组织隐检、预检和验收。测量组配合搞好工程控制测量和复测，保证施测量精度。试验组做好材料进场的验收和抽检，负责现场试验工作。材料组提供合格材料及构件并提供质量证明，搞好材料的限额发放管理。设备组实行以管好、用好、维修好机械设备为中心的质量责任制，填好运行记录。核算组依据质量状况，进行资金发放，有权不发放不合格工程的有关资金。宣教组以“百年大计，质量为本”开展活动。开展QC小组管理活动质管部定期开展有针对性的质量教育活动并组织考核每月底组织工程质量检查评比不定期进行质量评定分析会工序质检保证材料构件设备核验工序质量检验分项工程质量检验单位工程质量检验质量检验工程质量检验工程质量评定达到目的施工保证制度保证 市政道路及道路排水工程施工组织设计/管道预埋三、管理措施1、各级管理人员、工程技术人员和质检人员，必须对工程量严格要求，一丝不拘的执行施工规范、操作规程和质量验收标准。2、领导和技术人员对工程的关键部位要跟班作业，严格把关，发现问题，及时解决。3、对技术复杂、施工要求高的施工部位，除必须认真进行技术交底外，还要现场指导，先做样板，再全面展开施工作业。4、实行全面质量管理，成立主要分项的QC小组并认真开展活动，对存在的质量问题，制定整改措施，并抓好落实。5、明确各级质量责任制，做到责任落实到人。6、实行优质有奖，劣质受罚，质量和经济利益挂钩，保证质量目标的实现。7、在施工过程中不断的组织定期和不定期的质量检查评比，不断发现和处理施工操作中存在的质量问题，不断提高施工质量水平。8、建立施工现场的例会制度，通过工程例会，经常掌握生产动态，解决施工中存在的质量问题，确保施工生产的顺利进行。项目经理每周召开一次工程质量分析会议及质量意识教育会议。总结上周施工过程中的质量情况，对类似质量问题出现的原因进行分析并提出整改措施，并对下周施工过程中可能出现的质量问题先进行交底，防止质量问题的产生。9、技术负责人专职负责质量检查，工程技术人员应经常定时检查各作业层的质量情况，能以真实的数据反映当天的质量情况，并作详细的记录。四、工程质量的具体要求 市政道路及道路排水工程施工组织设计/管道预埋1、认真熟悉图纸，搞好图纸会审，施工前处理好设计和技术上的有关问题，在此基础上，项目技术负责人向施工班组做好技术交底工作。交底采用书面交底和口头交底相结合的方式进行，以书面交底为主。2、做好测量放线工作，所有测量仪器按期校核，保管完好，保证作业状态优良。设置专门的测量放线小组，指定测量负责人。每次测量放线完毕后，技术负责人必须组织复核。维护好现场所有的测量标桩或标志，如有损伤立即校验复补。3、工程所用材料把好三关，即材质关、检验关和计量关，特别是钢材和水泥等主要材料，除必须要有出厂合格证外，还必须按批量取样送检，合格后方可使用，对已通过检验和未通过检验的材料严格分开堆放，作出标识，防止误用，材料堆放应保证必须的条件，防止由于堆放不当而使材料受损严重。4、实行砼浇灌令制度。砼浇灌前的检查是一道重要的生产工序，因此在计划安排上要留出一定的时间，当检查中发现有影响质量的因素时，必须及时处理妥当，经复查通过后才能签发砼浇灌令，坚决杜绝边检查、边修整、边浇筑的作法，更不允许未经检查确认合格擅自浇筑，为此提倡和鼓励浇筑前检查一次通过。5、沥青砼的摊铺应连续作业时，要建立交接班检查制度，交班带班人员要认真向接班带班的人员交代当班的摊铺情况和要主意的事项，接班人员未到位或未办好交接手续，交班人员不能下岗。6、砼路面摊铺过程中，如发生下雨时，则利用现场已备的有效遮雨棚进行遮雨，如因特殊情况需留施工缝，应尽量把施工缝留置在横缝处。7、砼路面混凝土浇筑成型12小时，即派人进行封闭交通。8、采用的商品砼在施工前应做坍落度实验，并现场随机取样做试件，到期送检。9、稳定层的施工应按配合比严格检查水泥的用量。养护期到达后应按规范规定选点做回弹实验和密实度实验。 市政道路及道路排水工程施工组织设计/管道预埋10、地基土必须认真压实，做好密实度实验。如发现“弹簧土”现象，应立即通知监理方与设计院进行处理。11、沟槽开挖过程中，应尽量避免扰动原土，回填时认真做好分层夯实工作，并按规范规定取点作密实度实验。每层回填完毕，密实度符合要求后方可进行下一层的回填工作。12、钢筋严格按设计尺寸加工，并按设计涂好防锈漆。13、在基层及砼路面施工之前，应认真复核各种地下管线的位置，做到不错放、漏放管线，避免造成结构层的返工凿槽现象。14、完善工程技术档案资料的管理，项目设计专人负责此项工作，工程竣工后，由项目经理部提供完整的资料交付生产技术科管理，归档，作为竣工资料交付。15、进行经常性的质量意识教育，在全体员工中树立坚定的质量第一和信誉第一的观念。树立必须是严格操作作出质量而不仅仅是靠质量检查的思想。16、经常组织技术人员，各班组成员参观邻近先进单位的施工现场，吸收先进的质量管理体系及施工方法，不断提高工程的质量。17、密切与甲方、监理、监督和设计部门的联系，自觉接受管理，不断改进服务质量。 市政道路及道路排水工程施工组织设计/管道预埋第十章安全目标和安全保证措施一、安全目标1、无死亡重伤事故。2、无塌方事故。3、无大型设备损坏事故。4、无火灾区事故。5、一年事故频率控制每年在24‰以下。二、安全保证体系1、根据施工企业第一把手是安全生产第一责任人的原则，公司组成以经理为首的安全生产委员会，负责安全工作的领导和检查督促。主管生产的付经理作为公司安全生产直接责任人，承担安全生产的领导责任，安全科为专职业务科室并为公司安全生产委员会的办公室，负责处理有关的业务工作。2、成立以项目经理为组长的安全领导小组，项目设专职安全员，班组设兼职安全员，专、兼职安全员有职有责，严格管理。3、各级安全组织必须履行职责，从措施强度、安全教育、技术交底、执行检查等环节层层把关，纠正违章作业，消灭事故隐患。4、各级施工管理人员，工程技术人员必须熟悉与工程施工有关的安全规程条例，标准和规范等，各工种工人必须熟悉本工种的安全技术操作规程，否则不许上岗。 市政道路及道路排水工程施工组织设计/管道预埋5、安全保证体系同时也是防火保证体系，现场由项目经理兼任防火组长。三、安全生产措施1、认真贯彻执行安全生产的方针和建设部“一标三规范”，切实加强管理，保证职工生产活动中的安全和健康。2、加强安全生产的领导，尊重科学，严格管理，努力改善劳动条件，注意劳逸结合，制定以防止工伤事故，中毒和职业病为内容的安全技术措施，并认真组织实施。3、坚持管生产必须管安全的原则，健全管理机制，建立领导与群众，专职与兼职的相结合的齐抓共管的安全生产保证体系，做到安全生产“层层有人负责，事事有人管理”，认真落实安全生产责任制。4、加强施工现场的安全防护，推行先进的安全技术和设备，按规定对职工进行安全增长率，奖励安全工作的好人好事，并对违章指挥、违章作业予以处罚。5、分项工程施工方案必须编制安全技术措施，内容要全面，要有针对性，根据施工特点和施工季节等具体情况，提出具体内容，经审批后方可组织实施，各级管理人员必须按审批后的安全技术措施组织施工、检查和落实。6、各级领导、工程技术人员、生产工人等必须熟悉安全生产技术知识、条例及规程，认真做好安全技术工作。7、各级领导必须从思想上高度重视安全技术措施的实施，认真组织人力、财力、保证安全技术措施经费的落实。8、在布置施工生产任务时，要做好安全技术文字交底，交接双方履行签字手续。9、公司每月组织一次生产、安全、机械设备等部门参加联合检查，对查出的隐患以书面形式通知项目经理，并限期整改完成。10、项目经理根据台风、暴雨等灾害性较大的气象预报，不定期地组织检查，及时排除安全上的隐患。 市政道路及道路排水工程施工组织设计/管道预埋11、施工安全检查根据建设部的《建筑施工安全检查评分标准》进行检查评定，消防、卫生、文明施工根据广东省和深圳市有关规定进行检查评定。安全资料同步到位，公司每月抽查一次。四、安全生产具体要求1、进入施工现场，必须戴好安全帽。2、施工现场必须按规定设置安全标志和安全纪律牌，现场作业人员必须认真执行安全纪律。安全纪律牌与施工总平面布置图示牌对称悬挂在工地入口处，其规格为高x宽1.22x2.44米，白底红字。各机械设备上要明挂操作规程和操作人员标牌。3、执行省建委的规定，保证用电设备“一机一闸一漏电”。4、坚持做好三级安全教育，特殊工种人员持证上岗。1）对新招收的临工和实习代培人人员由公司质安科进行一级教育，内容主要是安全生产的有关政策、法规以及公司的规章制度，本行业生产特点，典型事故教训、急救防护知识等，培训后经考试合格方可分配工种上岗。2）项目经理部进行二级安全教育，内容是结合施工生产性质进行安全规章制度、高处作业、施工安全用电、事故报告等。3）施工班组进行三级教育，内容是班组安全生产史、安全生产特点、目前安全生产情况及存在的问题等；经常工作地点及环境卫生要求；机械设备工具的性质及安全管理知识预防事故的方法。4）电工、电焊工、机械操作工等作业人员必须经市劳动局及有关部门进行专门安全教育培训，经考试合格后方可特证上岗作业。5）采用新的施工方法、新技术和新型机电设备时，要进行新操作方法和新的岗位安全知识教育，工人换岗工作必须换岗教育。5、现场内的坑、井、沟、洞和易爆场所、变压器周围要设置围栏、盖板和醒目安全标志，危险处夜间需设红灯示警。 市政道路及道路排水工程施工组织设计/管道预埋6、水泥稳定石粉渣搅拌站和厂拌等场所要采取排污防毒措施，使尘毒标准符合国家规定。7、施工现场、易燃易爆仓库和木材堆放场地要建立防火管理制度，配备足够的消防器材，经常检查，保持良好。有毒易燃器设专人保管并有严格的管理制度。8、各种机械设备安全防护装置、限位装置必须齐全有效，设备安装后要经公司设备材料和质安科联合检查验收合格并办理验收手续后方可使用。9、沟槽开挖、场地平整，挖掘机臂长范围内禁止站人。10、沟槽较深部位应根据实际土质情况放坡开挖；在槽底作业时应时时注意边坡稳定情况，做到及早发现问题，及时解决，防患于未然。11、砼路面层的施工时，配合操作的施工人员必须有足够的防护措施，应配套手套、安全帽、防护口罩等防护工具，做足有效的防灼伤和防毒措施。 市政道路及道路排水工程施工组织设计/管道预埋第十一章成本管理措施成本的降低应建立在质量的基础上。在施工过程中，要树立向质量要成本的原则，其具体措施如下：一、劳动力管理1、合理施工，安排流水交叉作业，使劳动力的利用率达到最高，避免窝工。2、全力推广新技术、新工艺、新材料，降低劳动强度。3、尽量使用机械化施工，降低劳动强度。4、各种工程把好质量关，做到一次合格，避免返工，造成劳动力的重复使用。5、采取质量与报酬挂钩方式，采取市场经济管理方式，承包到个人，提高各种施工人员的积极性。二、材料管理1、严格按照ISO9001体系，对材料供应商进行评审，承包到个人，提高各种施工人员的积极性。2、严格进场材料的计量复核高度，并做好材料的入库登记。 市政道路及道路排水工程施工组织设计/管道预埋3、按设计图纸结合预算计算材料用量作为各工种的基准用量，采取材料节约按比例奖给个人，材料浪费按比例向个人摊派的原则，提高各个工种施工人员节约材料的意识。4、加强对各种材料的贮存与使用管理，提高周转材料利用率。三、工程预决算管理1、在工程施工前，应详细按图纸各分项工程所需的材料用量，向材料股提供详细、准确的材料计划。2、在施工过程中及时总结各分项工程的材料、人工用量，分析节约或浪费的原因，并向项目经理汇报，以便及时作出有效的节约人工和材料的措施。3、施工完毕后应及时做好施工决算，做到不漏算、少算。四、其它1、水、电能源要注意节约，杜绝长流水和不必要的长明灯现象，动力用电线路经常检查，防止跑、漏电现象。2、机械设备经常维修保养，提高完好率和使用率，延长其使用寿命，努力降低成本开支。3、加强警卫，防止材料被盗。 市政道路及道路排水工程施工组织设计/管道预埋第十二章工程保修及承诺工程回访缺陷责任期内，我公司将委派专人负责缺陷期的管理工作，积极主动地履行合同并向业主和监理工程师提供相应的服务。1、在工程保修期内至少要回访五次，一般在交工后半年内，每二个月回访一次，以后每隔半年回访一次。2、工程回访由公司职能部门安排回访计划、确定回访日期、建立本工程的回访维修记录。对于回访及难修，我单位均要立相应的档案，回访及维修记录主要有：工程回访记录、工程质量回访汇总、工程维修记录。3、回访组织本工程回访工作将由公司职能部门组织。在回访中，对业主提出的任何质量隐患和意见，我方将虚心听取，认真对待，同时做好回访记录，对凡不属于施工方面质量问题，也要耐心解释，并热心为业主提出解决办法。对业主提出的施工质量问题，应认真处理解决，同时应认真分析原因，从中找出教训，制定纠正措施及对策，持续改进和提高。 市政道路及道路排水工程施工组织设计/管道预埋工程服务及保修1、保修范围及保修期：依据工程质量保修合同执行。2、维修程序：（1）维修任务的确定当接到发包方的投拆和工程回访中发现的缺陷后，应自通知之日后三天内就发现的缺陷进一步确认，与业主商议返修内容。可现场调查，也可电话询间。将了解的情况填入维修记录表，分析存在的问题，找出主要原因制订措施，经部门主管审核后，提交单位主管领导审批。（2）属于保修范围内容内的项目，我公司将在接到修理通知之日后7天内派人修理。对于紧急抢修事故，我公司将立即派专业队伍到达事故现场进行抢修。费用按保修合同规定执行。（3）工程维修记录由工程部门发给指派的维修负责人，专职维修人员根据工程维修记录，尽快进行维修，并备份保存。工程部门主管应对维修负责人员及维修人员进行技术交底，强调单位服务原则，要求维修人员主动配合业主单位，对于业主的合理要求尽可能满足。3、当维修任务完成后，通知单位质量部门对工程维修部分进行检验，合格后提请业主验收并签署意见，维修负责人要将工程管理部门发放的工程维修记录返回工程部门。缺陷责任期外的服务内容缺陷责任期过后，设专职部门和业主建立长期联系的渠道，随时了解和接受业主的意见、指令，填写顾客意见表，并定期进行回访，为采取纠正措施提供信息，由总工程师组织成立调查组，分析原因，制定服务方案。方案实施后，由检验员验证，填写服务报告，经总工程师确认后，报送业主再次验证，达到业主满意。 市政道路及道路排水工程施工组织设计/管道预埋附表：拟投入主要施工机械设备进场计划表序号机械或设备名称型号规格数量产地制造年份额定功率(KW)生产能力计划进场日期1反铲挖土机4西安2008年1m32011-42振动式压路机2辽宁2006年14t2011-53振动式压路机1辽宁2006年18t2011-54砼搅拌机2上海2004年400公升2011-65推土机2洛阳2000年2011-46装载机1山东1998年2011-47洒水车1辽宁2006年5t2011-68平板振动器1保定2007年2.5kw2011-49电焊机4上海2004年25KVA2011-410汽车吊1徐州2008年12t2011-411振动式打夯机台5上海2010年2011-412自卸汽车10湖北2009年12t2011-413水准仪1安徽2006年2011-414经纬仪1安徽2006年2011-4 市政道路及道路排水工程施工组织设计/管道预埋15全站仪T2000+DIS1辽宁2005年2011-416混凝土抗压试件模150×150×15010天津2003年2011-417混凝土抗折试件模150×150×5503天津2003年2011-418砂浆试件模70.7×70.7×70.73天津2003年2011-4劳动力进场计划表年月日工种按施工阶段投入劳动力情况2011-42011-52011-62011-72011-82011-9管理人员5810101010后勤人员102020202020技术人员588888测量人员444444试验工222222钢筋工244444木工755555机械工566666混凝土工103030303030泥工2210151515砖工101010101510电焊工244555电工488101010 市政道路及道路排水工程施工组织设计/管道预埋普工202020202020装卸工81010101010管道工81515151515机修工235444司机599999 市政道路及道路排水工程施工组织设计/管道预埋计划开、竣工日期和施工进度网络图序号项目名称计划2011年4月20日开工2011年9月30日竣工4月5月6月7月8月9月20301020311020301020311020311020301施工准备2测量放线3基槽开挖4道路工程5砌筑检查井6闭水试验7全部回填8收尾工作 市政道路及道路排水工程施工组织设计/管道预埋临时用地表序号用途面积(平方米)位置需用时间1经理办公室20博大塑胶路西路北侧2011.4.20-2011.9.302办公室80博大塑胶路西路北侧2011.4.20-2011.9.303员工宿舍100博大塑胶路西路北侧2011.4.20-2011.9.304食堂15博大塑胶路西路北侧2011.4.20-2011.9.305卫生所10博大塑胶路西路北侧2011.4.20-2011.9.306厕所10博大塑胶路西路北侧2011.4.20-2011.9.307库房30博大塑胶路西路北侧2011.4.20-2011.9.308水泥库房35博大塑胶路西路北侧2011.4.20-2011.9.309机械设备停放场地200博大塑胶路西路北侧2011.4.20-2011.9.3010材料堆放场地200博大塑胶路西路北侧2011.4.20-2011.9.3011园区硬化240博大塑胶路西路北侧2011.4.20-2011.9.30合计用地940 市政道路及道路排水工程施工组织设计/管道预埋施工总平面布置图施工总平面位置食堂员工宿舍员工宿舍经理办公室办公室办公室办公室库房机械设备停放场地材料堆放场地门卫水泥库房厕所卫生所项目部1、生产和生活房屋：生活房屋采用彩钢活动房，生产房屋采用砖混结构加盖瓦楞体屋面形式。对于有防火要求，按规定配备消防设施和器材。2、施工用水、用电工程生产生活用水由现场临近搭接，满足施工生产、生活用水。工程用电：施工时通过与地方电力部门协商后就近接入T接，做到施工用电与运营期永久用电协调统一，施工期间作业工区各自备内燃柴油发电机作备用电源，确保工程不间断、有序施工。3、医疗、卫生：现场设置卫生所，满足日常的医疗服务，同时与地方医院紧密联系，作好医救工作。并预防传染病的发生、传播。4、现场设置机械设备停放和材料堆放场地，便于集中管理。 市政道路及道路排水工程施工组织设计/管道预埋主要材料、半成品进场计划表序号材料名称规格单位数量进场时间1沥青混凝土中粒式AC-16m31217.602011-42沥青混凝土粗粒式AC-20m31217.602011-43二灰碎石5：15：80m31290.622011-44三灰碎石5：8：2：40m367.612011-45荆芭帘㎡392.342011-46花岗岩边石15*20*99cmm52182011-47混凝土管300mm9082011-48混凝土管400mm2037.22011-49混凝土管500mmm9512011-410混凝土管600mm15272011-411井篦座2002011-512球磨铸铁管m392011-513消解石灰t5315.882011-4 市政道路及道路排水工程施工组织设计/管道预埋节点工期及资金使用计划表节点排序节点名称节点起止时间资金使用计划各节点图示进度第一节点测量放线4.20-4.30第二节点道路工程5.20-8.31第三节点排水工程5.10-9.20第四节点收尾回填9.20-9.30投标总价 市政道路及道路排水工程施工组织设计/管道预埋项目管理班子配备情况表职务姓名职称上岗资格证明承担过的项目及担任的职务证书名称级别证号专业项目经理李义工程师建造师二级00151347矿业工程技术负责人王卫东高级工程师高级工程师高级2617078工民建质检员栗阳助理工程师质检员二级辽C-0079土建施工员徐建助理工程师施工员03100050土建安全员尹宝江助理工程师安全员辽建安cc[2010]05993工民建材料员高安助理工程师材料员033000090市政档案员孙威助理工程师档案员辽C-0319建设工程造价师赵丽萍造价师造价师一级辽07C210023造价本工程一旦我单位中标，将实行项目经理负责制，并配备上述项目管理班子。上述填报内容真实，若不真实，愿按有关规定接受处理。项目管理班子机构设置，职责分工等情况另附资料说明。 市政道路及道路排水工程施工组织设计/管道预埋项目经理简历表姓名李义性别男年龄56职务项目经理职称工程师学历大专参加工作时间1981年从事项目经理年限15项目经理资格证书编号00005143已完成工程项目情况建设单位项目名称建设规模开、竣工日期工程造价工程质量鞍钢股份有限公司鞍钢西部改扩建工程2006-2008合格鞍钢股份有限公司鲅鱼圈钢铁厂烧结工程2008-2009合格大连STX造船厂STX（大连）精工铸造工程建筑工程2009-2010合格 市政道路及道路排水工程施工组织设计/管道预埋项目技术负责人简历表姓名王卫东性别男年龄46职务技术负责人职称高级工程师学历大专参加工作时间1990从事技术负责人年限10在建和已完成工程项目情况建设单位项目名称建设规模开、竣工日期工程质量鞍钢股份有限公司鞍钢西部改扩建工程2006-2008合格鞍钢股份有限公司鲅鱼圈钢铁厂烧结工程2008-2009合格大连STX造船厂STX（大连）精工铸造工程建筑工程2009-2010合格 市政道路及道路排水工程施工组织设计/管道预埋项目管理班子配备情况辅助说明资料一、项目经理：主持全面工作，全面履行合同，对工程质量、安全、工期、成本全面负责。二、项目技术负责人：主抓技术和质量，并与管理、设计、业主等单位的协调工作，分管技术和质量。三、施工员：即计划管理员，负责日常编写实施施工进度计划，检查施工技术工作、四、质检员：负责日常安全质量管理，包括质量试验，检验的资料管理，办理分项工程隐蔽检查。五、安全员：负责安全文明施工及环境保护，组织安排项目的安全生产工作。六、材料员：负责施工材料、设备、机械的采购、供应和管理。七、档案员：负责施工材料、档案的归档、保管。八、造价员：负责合同管理，工程预算结算。 市政道路及道路排水工程施工组织设计/管道预埋附件：项目管理班子资格证、上岗证和职称证'
