五河县2013年节水灌溉施工组织设计

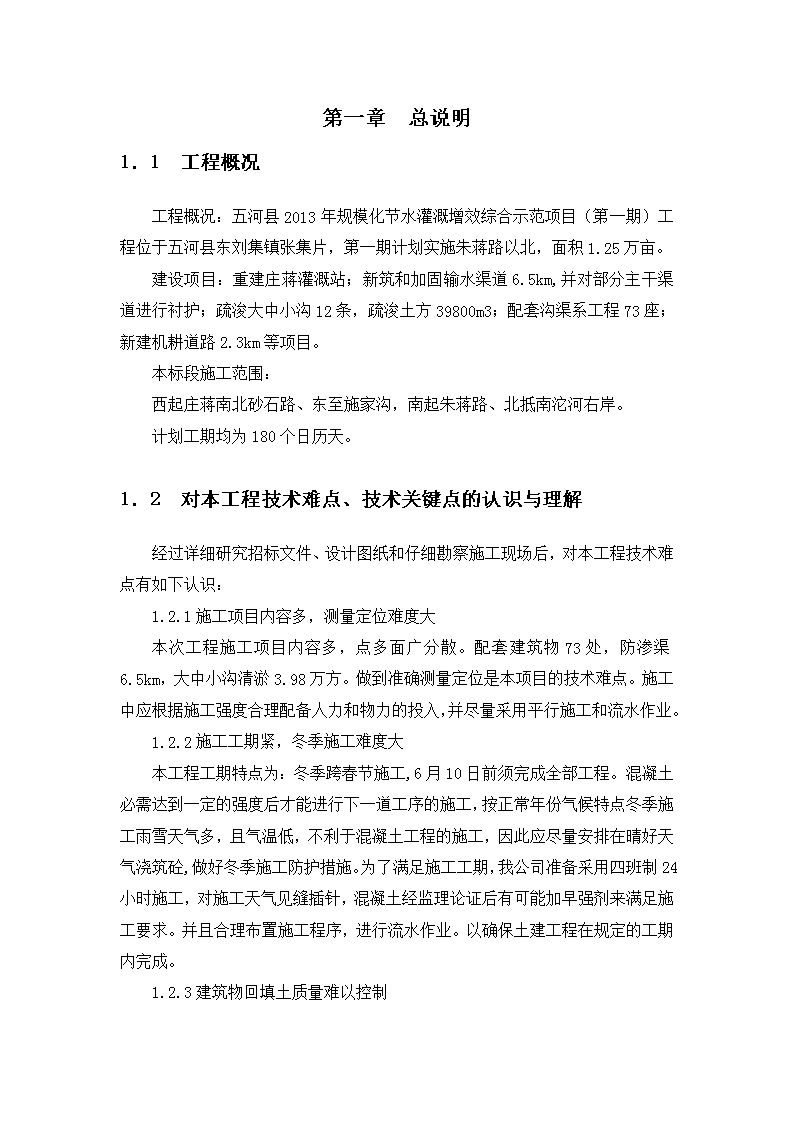

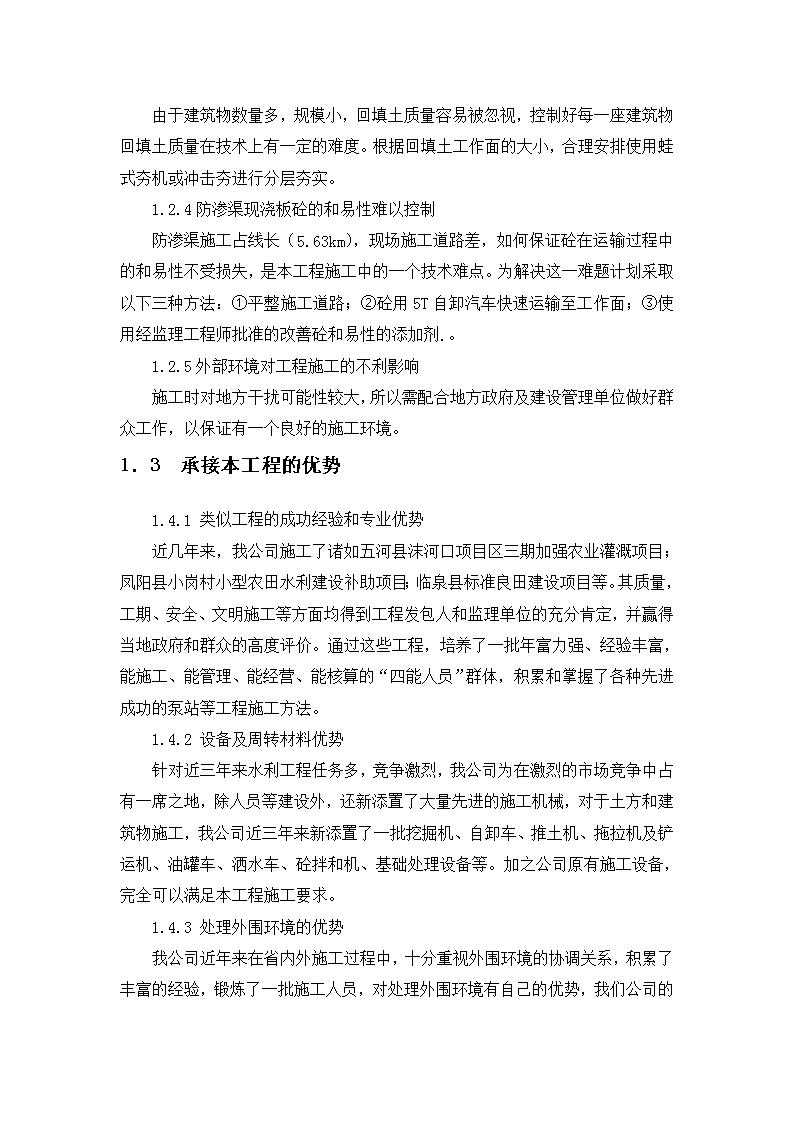

'五河县2013年规模化节水灌溉增效综合示范项目（第一期）工程施工（合同编号：WHXNSSG-2013-01）施工组织设计****工程建设有限责任公司二O一三年十一月二十六日 第一章总说明1．1工程概况工程概况：五河县2013年规模化节水灌溉增效综合示范项目（第一期）工程位于五河县东刘集镇张集片，第一期计划实施朱蒋路以北，面积1.25万亩。建设项目：重建庄蒋灌溉站；新筑和加固输水渠道6.5km,并对部分主干渠道进行衬护；疏浚大中小沟12条，疏浚土方39800m3；配套沟渠系工程73座；新建机耕道路2.3km等项目。本标段施工范围：西起庄蒋南北砂石路、东至施家沟，南起朱蒋路、北抵南沱河右岸。计划工期均为180个日历天。1．2对本工程技术难点、技术关键点的认识与理解经过详细研究招标文件、设计图纸和仔细勘察施工现场后，对本工程技术难点有如下认识：1.2.1施工项目内容多，测量定位难度大本次工程施工项目内容多，点多面广分散。配套建筑物73处，防渗渠6.5km，大中小沟清淤3.98万方。做到准确测量定位是本项目的技术难点。施工中应根据施工强度合理配备人力和物力的投入，并尽量采用平行施工和流水作业。1.2.2施工工期紧，冬季施工难度大本工程工期特点为：冬季跨春节施工,6月10日前须完成全部工程。混凝土必需达到一定的强度后才能进行下一道工序的施工，按正常年份气候特点冬季施工雨雪天气多，且气温低，不利于混凝土工程的施工，因此应尽量安排在晴好天气浇筑砼,做好冬季施工防护措施。为了满足施工工期，我公司准备采用四班制24小时施工，对施工天气见缝插针，混凝土经监理论证后有可能加早强剂来满足施工要求。并且合理布置施工程序，进行流水作业。以确保土建工程在规定的工期内完成。1.2.3建筑物回填土质量难以控制 由于建筑物数量多，规模小，回填土质量容易被忽视，控制好每一座建筑物回填土质量在技术上有一定的难度。根据回填土工作面的大小，合理安排使用蛙式夯机或冲击夯进行分层夯实。1.2.4防渗渠现浇板砼的和易性难以控制防渗渠施工占线长（5.63km），现场施工道路差，如何保证砼在运输过程中的和易性不受损失，是本工程施工中的一个技术难点。为解决这一难题计划采取以下三种方法：①平整施工道路；②砼用5T自卸汽车快速运输至工作面；③使用经监理工程师批准的改善砼和易性的添加剂.。1.2.5外部环境对工程施工的不利影响施工时对地方干扰可能性较大，所以需配合地方政府及建设管理单位做好群众工作，以保证有一个良好的施工环境。1．3承接本工程的优势1.4.1类似工程的成功经验和专业优势近几年来，我公司施工了诸如五河县沫河口项目区三期加强农业灌溉项目；凤阳县小岗村小型农田水利建设补助项目；临泉县标准良田建设项目等。其质量，工期、安全、文明施工等方面均得到工程发包人和监理单位的充分肯定，并赢得当地政府和群众的高度评价。通过这些工程，培养了一批年富力强、经验丰富，能施工、能管理、能经营、能核算的“四能人员”群体，积累和掌握了各种先进成功的泵站等工程施工方法。1.4.2设备及周转材料优势针对近三年来水利工程任务多，竞争激烈，我公司为在激烈的市场竞争中占有一席之地，除人员等建设外，还新添置了大量先进的施工机械，对于土方和建筑物施工，我公司近三年来新添置了一批挖掘机、自卸车、推土机、拖拉机及铲运机、油罐车、洒水车、砼拌和机、基础处理设备等。加之公司原有施工设备，完全可以满足本工程施工要求。1.4.3处理外围环境的优势 我公司近年来在省内外施工过程中，十分重视外围环境的协调关系，积累了丰富的经验，锻炼了一批施工人员，对处理外围环境有自己的优势，我们公司的宗旨是：“做一处工程，处一方朋友，树一座丰碑”，与地方各级政府、水利主管部门、当地群众和材料供应商建立良好的社会关系，这为本工程顺利实施在外围环境上提供了有力保障。另外若我公司中标，我公司在接到中标通知书后，即组成由项目经理、技术负责人等在内的施工环境协调领导小组。为保证工程顺利开工，在与业主沟通后，在开工令发出之前即进驻工地，协调地方关系，为工程顺利开工做准备。1.4.5良好的企业信誉我公司是一家水利水电施工总承包三级企业，通过多年来的努力，在社会上树立了良好的信誉，2010年以来我公司未发生任何诉讼案件。近三年财务状况良好，经过会计事务所审计，连续五年盈利且逐年递增。履约情况良好，到目前为止未拖欠农民工工资。根据我公司多年的施工经验和承担本工程具备的优势，若我公司中标，我公司完全有能力保质保量地完成施工任务。第二章整体规划2．1编制依据1、五河县2013年规模化节水灌溉增效综合示范项目标招标文件；2、国家及行业技术规范、规程、标准；3、本企业的质量方针、质量目标；4、现场踏勘及标前会了解的场区环境及地理条件；5、建筑业推广使用的新技术、新工艺、新材料、新设备；6、本公司所拥有的施工技术条件、机械设备条件。2．2管理目标我公司若能承建本工程，将通过精心组织，规范施工，科学管理，承诺并确保达到以下目标。1、工期目标：确保本工程在6个月（180个日历天）内全部完工。2、质量目标：严格执行“三检” 制度，按照ISO9001质量保证体系运作，坚决贯彻公司质量方针，即：强化意识、顾客至上、科学管理、争先创优、确保本标段工程质量等级达到“优良”。3、安全管理目标：确保安全生产，杜绝重大安全事故，克服一般安全事故，一般安全事故频率控制在1‰。全员安全教育率100%；项目经理、安全员、特种作业人员培训、考核、持证上岗率为100%。4、文明施工和现场环保目标：创市级安全文明工地，环保达到当地要求。5、服务目标：建造业主满意工程。2．3组织机构职能2.3.1项目管理机构设置由于本工程建筑物较多，要求较高，我公司将该工程列为2013年度重点工程。为确保工程按期优质完成，我公司将按项目法分级管理，组建根据本工程的重要性和特点，组建“五河县2013年规模化节水灌溉增效综合示范项目工程施工项目部”进驻现场，代表本企业全面履行承包使命，对工期、质量、安全、文明施工等进行有效管理和实施。1．组织机构职能（1）总部与项目经理部的关系：公司直属一级项目部，具体对该工程实施监督、管理、协调、平衡，总的可概括为十六字“总部监督，部门协调，授权管理，全面负责”。a、“总部监督”：总部按合同要求和承诺，对项目的实施情况实行全过程监督，必要时可调动公司的人力、物力，确保合同要求和承诺全面兑现。b、“部门协调”：总部的工程、技术、质量、安全、财务、预算等各业务部门对项目提供人、财、物的全方位支持，各部门对项目的管理以服务为主、监督为辅。c、“授权管理”：总部授权范围为本工程及与本工程有关的施工管理活动所拥有的权限，包括对人、财、物的支配调动权、奖惩权。d、“全面负责”：项目部全面履行合同要求和承诺，对本工程一切施工活动包括工期、质量、安全、成本、文明施工等全面负责并组织落实。总之，在整个项目管理活动中，总部是依托，项目是主体，部门是保证，达标是目的。（2）总部对现场项目部授权范围原则 ①项目经理是总部法人代表在项目上的代理人。②项目经理是实现工期、质量、安全、文明施工等各项工作的责任人。b、授权范围①根据工程特点和需要要求在本企业范围内选调有关人员的权力。②对项目各责任人员有奖惩权。③对本工程所需物资有要求调配权。④服从公司统一资金帐户，总部对项目使用资金有调配权。2．相互关系网络图公司总部项目经理部合同目标及服务施工活动各业务部反馈服务实施保证实现3．项目管理机构项目管理机构由领导层、专业管理层和劳务层组成。各类人员的岗位职责按公司项目管理手册执行。（1）项目领导层由一名项目经理、一名项目副经理、一名项目总工程师组成以项目经理为首的、精明强干的领导班子，全权组织该工程的生产诸要素。项目经理是企业法人在本工程上的代表，具有人事、成本控制、技术决策、设备租赁的权利，对工程进度、质量、安全、成本负责。其中： a．项目经理为工程的总负责人，受企业法人委托，对总部直接负责，代表企业全面负责履行承包合同，负责项目部与总部关系协调，负责施工所需人、财、物的组织管理与控制。b．一名项目副经理负责工程的生产调度、技术决策、质量与安全控制、机械设备管理、材料供应与劳动力调动等；c．项目总工程师负责施工生产、技术质量工作，参加项目质量计划、施工组织设计的编制工作，组织内部质量监督、检查验收，组织收集整理有关工程技术资料等。（2）项目管理层由各专业工长和内业管理人员组成，负责项目各项工作的具体实施。在本工程中，计划成立以下专业班组：a．土建工程专业班组：负责结构工程的钢筋、模板、混凝土、砌石等施工。b．安装施工专业班组：负责合同范围内的安装工程施工。c．施工计划科：负责施工区段生产调度、流程及施工准备，协调各项生产要素，对现场文明、机械设备、总平面图进行有效管理，负责总进度计划、季、月、周计划的编制和落实，负责编制材料和机具、设备使用计划、落实安全措施，确保安全生产，负责与安装工程的配合和协调。e．安全科：主要针对安装工程专业性强而设的项目负责人，主要是安装工程的施工管理。f．质检科：负责本工程的工程质量、安全生产和文明施工管理。g．财务科：负责收款、财务核算、任务结算等管理。h．设备器材科：负责工程材料进场组织；现场机械设备和周转材料、料具对内租赁等管理；现场机具的操作、维修、保养等。j．综合办公室：负责人事档案资料、劳资、职工住宿、现场卫生、保卫、对外宣传、业余娱乐等。4．施工组织管理措施为顺利实现本工程合同规定的各项目标，我们将采取如下主要管理措施：（1）发挥公司的技术优势，在各生产要素的配置上对该工程实行重点政策，确保工程顺利完成。 （2）组建精干、高效、强有力的项目管理班子，选配高素质的项目经理和管理人员，实行项目经理负责制，应用计算机在现场进行现代化的动态管理，合理调配人、材、物等生产要素，优化施工程序。（3）选用技术熟练、纪律严明、经多个大型工程锤炼能打硬仗的高素质作业队伍施工。（4）发挥公司的技术优势，在本工程上大量推广应用新技术，优化施工工艺，在重点、难点部位应用我公司己有的科技成果和成熟工艺、工法，攻克技术难关。（5）发挥公司的机械设备优势，提高施工作业的机械化程度，加快工程进度，保证工程质量。2.3.2管理人员岗位职责2.3.2.1项目经理岗位职责①建立健全项目施工管理网络体系；②对本项目的进度、安全、质量工作负主要领导责任；③合理控制成本，对项目的生产经营活动负责；④检查、监督各部门的工作，确保工程顺利进行；⑤全力支持配合地方政府各部门做好工作；⑥积极配合建设单位搞好与地方关系，减少施工扰民；⑦执行企业法人代表赋予的其它职责。2.3.2.2项目技术负责人岗位职责①全面负责本项目的技术工作，负责本工程执行规范、规程、标准的准确性；②参加业主、监理及公司举行的技术和质量会议，并负责贯彻落实；③编写具体施工方案，指导施工，监督、检查有关质量体系的运行；④负责对工程质量缺陷的处置，会同上级部门和有关方面对事故进行调查、分析、处理；⑤负责组织项目QC小组日常活动；⑥对本项目工程的质量，负技术责任。 2.3.2.3终检工程师岗位职责①代表公司对工序质量实行内部终检，对不合格工序行使返工指令权；②负责工程施工过程中形成质量记录的检查、监督；③搞好工程初验工作并参与竣工验收。2.3.2.4质量负责人岗位职责①对本项目的质量工作负具体管理责任；②参加设计技术交底、图纸会审，负责组织对本项目各工序、各工种进行技术交底；③组织技术干部及有关人员学习规范、规程、技术标准和熟悉图纸；④收集质量记录，负责竣工资料的编制管理工作；⑤负责对质量缺陷的具体处理；⑥享有质量一票否决权，对任何违背质量要求的行为有权拒绝施工；⑦负责本项目质量目标的分解，编制计划具体组织实施。2.3.2..5安全负责人岗位职责①对本项目安全生产工作负具体管理责任；②制订和实施安全技术措施，制订各岗位安全操作规程，并挂牌上墙；③进行安全检查，消除事故隐患，制止违章作业；④对职工进行安全技术和安全纪律教育；⑤认真执行安全生产规章制度，制止违章指挥和违章作业；⑥坚持安全第一的方针，有权拒绝执行任何违反安全技术规程的指令；⑦发生安全事故及时上报，认真分析原因，提出整改措施，协助有关部门调查处理。 5．项目组织机构图项目组织机构图项目经理终检工程师项目总工项目副经理财务科设备器材科项目领导层施工计划科综合办公室质检安全科质量监查安全监查月度结算成本财务核算收款其他材料设备仓库管理材料采购操作班组土建队安装队装饰队专业分包项目作业层人事档案劳资保卫环保项目管理体系项目管理层 2．4拟投入本标段的主要物资、设备、仪器2.4.1拟投入本标段的主要物资计划表序号物资名称单位数量进场时间备注1钢筋T222013.12-2014.52水泥T9002013.12-2014.53黄砂m310652013.12-2014.54石子m328002013.12-2014.55块石m35502013.12-2014.56砼预制块m37202014.1-2014.57机砖块200002014.1-2014.38原木m3722013.12-2014.59板方m3862013.12-2014.610柴油T2662013.12-2014.611毛石m318802014.3~2014.6 2.4.2拟投入本标段的主要施工机械设备表序号设备名称型号规格数量国别产地制造年份额定功率生产能力用于施工部位备注1日立挖掘机1.0m34台日本日立2009年200KW100/台时大沟清淤2自卸汽车5t8辆二汽2009年15kW25砼运输3洒水车4000L1辆二汽2008年10kW15施工区4汽车起重机Q2-161台徐州起重机厂2002年20kW设备安装5发电机组20KW4台潍坊发电设备厂2009年80KW20工地6砼拌和机JS-3504台扬州砼设备厂2008年22KW3.5建筑物7砂浆拌和机JC-2504台扬州砼设备厂2009年20kW2.5砌体8装载机ZL402台厦门工程机械厂2009年60KW20拌和台9压路机14t1台厦门工程机械厂2008年15kW200施工道路10蛙式打夯机电动4台郑州小型机械厂2002年8kW100土方回填11交流电焊机BX-3301台郑州设备制造厂2009年10kW50钢筋焊接12直流电焊机AX-5001台郑州设备制造厂2008年10kW30钢筋焊接13插入振动器2.2KW8台上海2009年1.1KW建筑物14平板振动器2.2KW4台上海2009年2.2KW防渗渠15手拉链条葫芦3~10t2只镇江起重机械厂2008年设备安装16钢筋加工设备组1组杭州切割机械厂2009年15kW1.5钢筋加工17机动翻斗车1t6台句容机动车辆厂2009年60kW5料场18各种水泵4台蚌埠水泵厂2008年6kW基础排水19斗车1m310台六安车床制造厂2002年10料场20水泵7.5kw10套蚌埠水泵厂2009年75kw基础排水21木材加工设备组1组徐州工程机械厂2008年15kW建筑物22冲击夯2.22郑州小型机械厂2012年2.2KW土方回填 2.4.3拟配备本标段的试验和检测仪器设备表序号仪器设备名称型号规格数量国别产地制造年份已使台时数用途备注1温度计6只蚌埠2012100温度测量2水准仪S31台南京2012300工程测量3经纬仪J21台南京2011200工程测量4GPS全站仪莱卡1台瑞士2012300工程测量5台秤TGT-1000型2台蚌埠2012300试验6坍落度筒1个蚌埠2012100检测砼的和易性7砼试模15×15×15cm2套蚌埠2011100检测砼强度8砂浆试模70.7×70.7×70.7ｍｍ2套蚌埠2012120检测砂浆强度9砼塌落度仪测砼稠度1蚌埠2012120检测砼性能10砼回弹仪测砼强度1上海2012300检测砼强度11天平JPT-101台上海201120材料试验12环刀100型5组上海201220检测填筑土方的压实度13烘箱JB-281台上海200850检测填筑土方的压实度14电脑、打印、复印机全套办公用品1套三星2006200工程资料整理15办公用车4人座1台北京20081200材料取样、试验 2.4.3设备进场计划我单位在接到中标通知书后，第一时间进行施工设备的调度，大部分施工设备现在公司基地待调，部分设备从其它工地调度。主要施工设备在2013年12月10日前进场，12月15日前全部施工设备进场到位。2．5可利用资源的合理安排2.5.1利用大沟清淤排水结合项目区小麦冬灌，给项目区群众生产提供有益的帮助。2.5.2利用大沟清淤弃土，联系当地政府进行就近洼地填充治理，造褔与当地群众。2.5.3利用老建筑物的拆除弃渣，进行施工道路的铺垫。解决了以往施工弃渣难以处理的问题。第三章现场布置3．1施工总平面布置说明从现场踏勘了解到，本工程施工区占线较长，项目比较分散。临时设施布置的原则是：生活性临时设施与生产性临时设施分开布置，生产性临时设施尽量靠近主体建筑物。以既满足工程施工需要、又符合创建文明建设工地为前提，充分利用现有对外交通和当地施工资源等自然条件，综合考虑工程规模、施工方案、工期、造价等因素，按照招标文件要求和《水利水电工程施工组织设计规范》（SDJ338—89）标准以及《建设工程现场文明管理实施细则》的要求，因地制宜、因时制宜、本着有利施工、方便生活、易于管理、安全可靠、经济合理地规划生产生活区、现场交通道路、供电供水、堆场等。具体施工平面布置原则为：1、在满足施工的条件下，尽量布置紧凑，以节约施工用地，不占用或少占农田。2、方便管理交通顺畅，兼顾全局突出重点。3、在保证场内交通运输通畅和满足设备、材料对施工道路要求的前提下，最大限度地减少场地内运输，特别是减少二次搬运，做好土方挖填平衡。各种临时设施布置详见平面布置图。 3．2施工道路3.2.1对外交通本工程紧邻申张公路，对外交通十分方便，本工程所需要的机械设备和原材料均可直接运至工地现场。3．3施工供电根据本工程的施工占线长，项目分散的特点，除项目部利用现有的系统电以外，其它生产和生活用电以自发电为主。备20KW发电机4台。3．4施工供水生活用水采取打井取水措施解决。进驻工地后，立即打深井，砌筑水池，安装水泵，确保工程开工后的生活和生产用水。3．5通讯与办公自动化3．5．1施工通讯为满足工程施工需要，办公室设固定电话一部，传真机一台。所有项目部人员均配手机一部。3．5．2办公自动化项目部配备电脑、激光打印机、复印机、装订机各一台，用于工程技术文件、施工资料、各类报表的编制、打印、整理、统计和装订。确保各类工程技术资料的整理与施工同步。3．6砼拌和系统砂、石料堆场及砼拌和系统紧靠施工区布置，设4台JC-400型砼拌和机。按施工区在砼拌和机附近设袋装水泥库，水泥库做10cm水泥地坪，高于四周30cm，水泥库建筑面积每处40m2，可备水泥40t。砼拌和物由1t翻斗车运至仓面浇筑。 3．7临时房屋建筑及公用设施3.7.1总规划项目部利用现有围墙，大门设灯箱，利用面向交通干道一面的围墙介绍工程概况，宣传企业文化。（1）生活区、办公区：各施工段生活区根据各自的具体条件，分开布置。宿舍全部采用一层结构活动房，保持10m间距，各栋房设屋盥洗台，供职工使用。生活区对雨污水采取有组织、集中处理排放。食堂、厕所等设施是砖墙，石棉瓦顶结构。3.7.2主要生产、生活设施一览表及占地面积主要生产、生活设施详见下表。 主要生产、生活临时用地表序号用途面积（m2）位置需用时间备注一主要生产设施4501拌和机300建筑物附近防渗渠中段2013.12.10~2014.64台套（含砂（石）料场）2水泥库40搅拌场2013.12.10~2014.62处3试验室20项目部2013.12.10~2014.6一处4机电库20项目部2013.12.10~2014.65综合仓库50搅拌场2013.12.10~2014.62处6配电房等20搅拌场2013.12.10~2014.62处二管理及生活福利用房3001办公室、会议室等设施50项目部2013.12.10~2014.6一层办公二层宿舍（租用）2宿舍230项目部2013.12.10~2014.6一层活动房2处3食堂等20项目部2013.12.10~2014.63处合计750 第四章临时工程施工方案本标段所需的临时工程为以下工作内容（1）施工区开工前及退场时的场地清理；（2）施工临时房屋；（3）施工排水；（4）通讯、照明和动力；（5）生产、生活设施；（6）场内交通道路4．1施工区开工前及退场时的场地清理施工区进场前用人工结合铲车平整场地，以利各种建筑材料的集中堆放管理，所清理的杂物按监理人指定的区域堆放。退场时用人工清理干净各种建筑垃圾，用挖机挖松地表土，还田与民。4．2施工临时房屋施工临时房屋用彩色钢板房，室内打10cm厚砼地坪。4．3施工排水大沟清淤排水采用分段施工分段排水，按500米一个施工段划分。通过现场查勘大沟现阶段为枯水期，蓄水量较少，用民用靠埂泵抽水既能满足要求。其它建筑物多为渠系建筑物，基坑均在地下水以上。4．4通讯、照明和动力为满足工程施工需要，办公室设固定电话一部，传真机一台。所有项目部人员均配手机一部。根据本工程的施工占线长，项目分散的特点，除项目部利用现有的系统电以外，其它生产和生活用电以自发电为主。备20KW发电机4台。 4．5生产、生活设施；本标段项目办公室租用民房，维修车间、仓库及停车场在施工区用彩钢板搭建，生活、文化、卫生等设施安排在项目部内部。4．6场内交通道路通过现场查勘从乡村公路到施工区共需铺筑125米长的施工道路，标准为18cm厚手摆块石基层，8cm厚泥结碎石面。第五章永久工程施工方案5．1大沟清淤工程大沟清淤工程采用两台挖机平行施工，一台挖机甩土方至岸上，另一台挖机翻土平整。5．2渠系建筑物工程5.2.1土方开挖大量土方由挖机开挖至设计上50cm，余下土方由人工组织开挖至设计高程。由于配套建筑物规模较小，基坑开挖边坡按1：1.5即可.。5.2.2土方回填由于配套建筑物规模较小，回填土工作面峽窄，计划采用蛙式夯机结合冲击夯进行夯实，峽窄部位用木榔头夯实。5.2.3浆砌石施工1、浆砌石施工方法（1）原材料①块石：砌石材质坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质，且色泽均匀。其天然密度、抗水性、抗冻性、抗压强度等物理力学指标符合施工详图的规定，且石料容重大于25KN/m3，湿抗压强度大于100Mpa。砌体表层的石料必须具有一个可作砌筑表面的平整面。块石中部厚度不小于20cm ，最小重量不小于25kg。小于25kg的片石仅用于塞缝，其用量不得超过砌体重量的10%。用于挡墙外层的粗料石，必须棱角分明、各面平整，长度大于50cm，宽、厚不小于20cm，石料外露面应修琢加工，砌面高差小于5mm。②砂：按规范取样试验，且其粒径为0.15~5mm，细度模数为2.5~3.0。③水泥和水：水泥选择325标号，进场检测合格的水泥，集中堆放在不被雨淋的库房。过期和受潮结块的水泥禁止使用。使用经检测无污染的水。④胶凝材料：砂浆严格按施工图纸规定的强度和施工和易性要求，试验室提前作试配。在施工中严格掌握配料量，配料的称量允许误差：水泥为±2%，砂为±3，水为±1%。砂浆采用机械拌和，翻斗车运到施工现场。机械拌和不小于3分钟，砂浆随拌随用。在运输中发生离析的砂浆，砌筑前应重新拌和，已初凝的砂浆不得使用。现场砂浆质量用抗压强度检验，同一标号的砂浆试件的数量，28天龄期每200m3砌体取成型试件一组3个。（2）砌筑砌石体采用铺浆法砌筑，砂浆稠度为3~5cm，当气温变化时，作适当调整。砌石体转角处和交接处同时砌筑，对不能同时砌筑的面，必须留置临时间断处，并砌成斜槎。砌筑作业依气温变化采取相应的措施。当气温在0~5℃时，砌筑表面要覆盖草袋保护；气温低于0℃时，应停止砌筑。雨天停止施工，雨后先排除积水，并及时处理雨水冲刷部位。①护坡、护底：采用铺浆法砌筑，水泥砂浆沉入度为4~6cm，砌体的灰缝厚度为2~3cm，砂浆应饱满，石块间较大的空隙先填塞砂浆，后用碎块或片石嵌实，不得先摆块石后填砂浆，也不得采用外面侧立石块，中间填空的砌筑方法，石块间不应相互接触。②浆砌石挡土墙：底层先铺浆，每砌3~4层为一个分层高度，每个分层高度应找平一次。外露面的水平灰缝宽度不得大于25mm ，竖缝宽度不得大于40mm，相邻两层间的竖缝错开距离不得小于100mm。砌石毛石料中部厚度不应小于200mm。浆砌石体结构尺寸和位置允许误差：轴线位移不得超过50mm，基础和顶面标高不得超过20mm，墙面坡度不得超过0.5%H，2m长度上表面平整度不得超过30mm。2、养护：砌体外露面，在砌筑后12~18小时之间及时洒水养护，浆砌石养护时间不小于14天。（3）、水泥砂浆勾缝防渗。①防渗勾缝砂浆，水泥采用的普通硅酸盐水泥，砂采用中粗砂，水灰比控制1:1~1:2之间。②清缝在料石砌筑24小时后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的2倍，勾缝前将槽缝冲洗干净，不得残留灰渣和积水，并保持缝面湿润。③勾缝完成和砂浆初凝后，砌体表面刷洗干净，并洒水养护，保持21天，使砌体保持湿润，避免碰撞和振动。④勾缝砂浆严禁与砌体砂浆混用，单独拌制。5.2.4砼及钢筋砼施工（1）钢筋工程钢筋加工厂根据施工详图计算出钢筋下料尺寸，并开出下料单，按照钢筋下料单加工工程所需钢筋。加工好的钢筋要分组编号，采用人工转运至施工部位。钢筋运输和堆放时，要仔细核对钢筋配料单，防止混淆。钢筋安装现场绑扎时，根据设计图纸，测放出中线、高程等控制点，按控制点，对照图纸，利用预埋锚筋，布设好钢筋网骨架。钢筋网骨架设置核对无误后，铺设分布钢筋。钢筋保护层用现场预制的标准的高一级强度的砼垫块控制。（2）模板及模板支撑架工程模板及支撑系统的强度、刚度和稳定性要满足施工荷载设计要求，保证模板及支撑系统的变形值满足设计和规范要求，确保施工安全。 所有模板必须无变形，光滑、平整，确保结构尺寸和平整度满足要求。模板安装须牢固可靠，缝洞嵌补严密，模板面作刮灰刷油处理。模板的制作与安装应严格按照技术要求，模板安装前，应检查标高及轴线，模板安装后进行加固和确保支撑牢靠，砼浇筑时派专人值班，防止砼浇筑过程中模板移动。模板支撑架采用钢管式结构，模板支撑架构件间要有可靠的连接，保证模板支撑架整体稳定。为保证模板支撑架的稳定，减少模板支撑架在荷载作用下的沉降量，模板支撑架均支撑于坚实地基上。侧墙模板采用1.22×2.44m的18厚的竹胶板，背筋用双排50×100方木，采用φ12圆钢穿墙配合步步紧加固稳定。在安装止水时，首先确定其位置的准确无误，然后使止水嵌固于模板中，另外用小木板固定止水，使其在砼浇筑过程中不移位。橡胶止水带搭接长度不小于其宽度，采用氯丁胶粘接法，搭接面平整，人工挫毛，层间均匀刷涂胶水。胶接后，采用铁夹板固定夹紧，加压时间不少于24小时。（3）砼浇筑①运输。采用机动翻斗车。熟料运输最长时间不应超过5分钟，车装熟料严禁出现漏浆和离析现象，卸料高度小于1.5m。②砼浇筑。用插入式振捣器依次序振捣砼，上层砼浇筑时，振动棒应插入下层砼5cm，确保上下层砼结合紧密。砼浇筑完成后，用水准仪控制表面高程，确保成型后砼面高程与设计相符，砼终凝前，用人工压实、抹平、收光。在砼浇筑过程中，时刻观察钢筋、止水、预埋件等位置的准确性。注意止水周围砼的振捣密实。伸缩缝的砼表面应完全清理干净，并涂抹一层沥青玛蹄脂防止缝面之间的粘接，以达到结构有变形时不损伤砼的目的。③养护。砼铺装层完毕后，及时洒水养护，并覆盖。（4）钢筋混凝土工程冬、雨季施工措施 本工程砼施工主要在冬季和春季，所以做好冬季和防雨施工准备，采取相应合理的技术措施是一顶重要的工作。4．1、冬季施工措施本工程砼工程主要在冬季施工，所以做好冬季施工准备，采取相应合理措施，是一项重要工作。施工期间，场内修建泥结碎石路面，保证雨、雪天道路通畅，除特殊情况，雨、雪天不进行砼浇筑工作。当室外连续5天日均气温低于5℃，当日最低气温降至0℃时，对正在施工的砼和未到抗冻龄期的砼均应采取相应保温措施。4．2、防雨施工措施（1）准确掌握天气预报，避免在大雨时浇筑砼。（2）雨天浇筑砼时，要及时调减砼的用水量。浇筑砼现场要防止外水入仓，仓内及时排水，并不得带走灰浆。必要时，适当加大水泥量。同时，仓面要用雨布覆盖。（3）砼浇筑过程中，如遇大雨，应立即停止浇筑，并将仓内砼振捣密实，使仓面规整后覆盖。雨后须先排仓内积水，清理表面软弱层，继续浇筑时先铺一层2~3cm高标号砂浆，若间歇时间超过砼初凝时间，则按施工缝处理。（5）钢筋混凝土施工质量控制措施5.1模板质量控制（1）模板购买（制作）质量控制①钢模采用标准模板。竹胶模板需定点工厂成品加工。②板面接缝要严密平整，不得有错槎。③模板制作偏差控制。项目名称允许偏差（mm）检查方法 板面平整3用2m靠尺模板高度+3-5钢尺模板宽度+0-1钢尺对角线长±5拉线直尺模板边平直3拉线直尺模板翘曲L/1000放平台上，对角拉线用直尺孔眼位置±2钢尺（2）模板安装质量控制①两块模板的拼缝平整牢固，补缝件尽量标准化，模板缝夹2mm泡沫橡胶带。②模板样架要标准牢固可靠，支撑排架与浇筑操作排架要相互独立。③拆模时禁止用砼面作为支点撬模。拆除下的模板禁止从高处坠落，要轻放。④拆下的模板要认真清理表面杂物，并均匀地涂刷隔离剂。⑤模板安装偏差控制模板安装偏差允许值一览表项目名称允许偏差（mm）检查方法垂直32m靠尺位置2尺上口宽度+20尺标高±10尺、水准仪5.2钢筋质量控制（1）钢筋材质：钢筋应符合热轧钢筋主要性能要求。每批钢筋出场应附合格证。按规范对进场钢筋取样试验，不合格品严禁入场。（2）钢筋加工和安装① 钢筋的表面应洁净无损伤，油污染和铁锈等在使用前清除干净，带有颗粒状或片状老锈的钢筋不得使用。②钢筋应平直，无局部弯折，I级钢筋的冷拉率不大于2%：II级钢筋的冷拉率不大于1%。③钢筋加工的尺寸应符合施工图纸的要求，其控制允许偏差严格执行规范和图纸要求。④钢筋焊接要做力学性能试验，焊接材料要符合钢材型号要求。⑤钢筋结构尺寸严格按施工图要求，施工前在基面上放好标准样，其绑扎和焊接长度以及施工方法均严格执行规范要求。5．3砼质量控制（1）砼的质量控制①合格证检查：每批进场的水泥材料均要有厂家的合格证及原材料测试报告。粗细骨料均要有检测试验报告。②坍落度检测：工地试验员随时检测砼的坍落度，严格控制砼的和易性。（2）砼质量的检测①砼拌和均匀性检测：随时对砼取试样，以测定砂浆密度，其差值不大于30kg/cm2，用筛分法分析测定粗骨料在砼中所占百分比，其差值不应大于10%，并将检测结果通知砼厂家，以便及时调整砼配料，满足质量要求。②强度检测：根据规范及工程单元划分情况，现场及时取砼试模。（3）砼工程建筑物的质量检查和验收①砼浇筑前，检查验收基面凿毛情况，对建筑物测量放样成果和各种埋件检查验收，合格后，方可进行准备工作。②对砼工程建筑物成形后位置和尺寸复测，且对永久结构面修整质量进行检查。③砼浇筑过程中，检查砼浇筑面的养护和保护措施。5.4砼施工裂缝控制措施为了确保施工过程中砼不产生裂缝，我们总结多年工程施工经验，对本工程砼施工采取下列措施。 （1）降低砼的水化热温度①采用连续级配材料的配料，细骨料采用中砂，通过试验确定最佳砂率。②量将坍落度控制在较小范围内。（2）加强养护工作——控制砼收缩砼浇筑后，立即将砼外露面抹光、抹平。砼凝结后尽早洒水养护，并覆盖草袋等保水材料。确保砼表面在养护期内始终处于湿润状态，以满足水泥水化反应的需要。（3）防止外界气温变化。在施工砼过程中，注意天气变化，当外界气温骤降时，对砼表面及时加盖塑料雨布，防止空气的急剧对流，对砼表面的不利影响。5．3防渗渠工程5.3.1土方开挖渠道经多年淤积部分过水断面不足，计划采用挖机进行挖填平衡。5.3.2土方回填渠道外坡经多年水土流失，大多断面不能满足溉灌要求，需进行加厚培土。经测算利用渠内清淤土方即可满足渠道外坡加培土方，加培后的土方由挖机整形，推土机碾压密实。5.3.3砼防渗渠底板浇筑机械土方施工完毕后，渠道断面由人工进行子细修整，按设计防渗渠断面修整渠槽，经测量合格后，安装模板进行防渗渠底板砼浇筑。砼浇筑前对土渠底洒水湿润，然后浇筑砼振实找平。按20米分段浇筑砼防渗面板，施工缝用1：1膨胀水泥砂浆嵌缝。砼由1T翻斗车从料场运至仓面，人工摊铺成型，平板震动器托平震实。 本工程防渗渠砼施工主要在冬季，所以做好冬季和防雨施工准备，采取相应合理的技术措施是一顶重要的工作。1、冬季施工措施本工程砼工程主要在冬季施工，所以做好冬季施工准备，采取相应合理措施，是一项重要工作。施工期间，场内修建泥结碎石路面，保证雨、雪天道路通畅，除特殊情况，雨、雪天不进行砼浇筑工作。当室外连续5天日均气温低于5℃，当日最低气温降至0℃时，对正在施工的砼添加防冻剂，对未到抗冻龄期的砼采取相应保温措施。2、防雨施工措施（1）准确掌握天气预报，避免在大雨时浇筑砼。（2）雨天浇筑砼时，要及时调减砼的用水量。浇筑砼现场要防止外水入仓，仓内及时排水，并不得带走灰浆。必要时，适当加大水泥量。同时，仓面要用雨布覆盖。（3）砼浇筑过程中，如遇大雨，应立即停止浇筑，并将仓内砼振捣密实，使仓面规整后覆盖。雨后须先排仓内积水，清理表面软弱层，继续浇筑时先铺一层2~3cm高标号砂浆，若间歇时间超过砼初凝时间，则按施工缝处理。5.3.4砼防渗预制板砌筑待渠底砼凝固后，对渠坡进行细致整平后洒水湿润拍实，底部预制砼板铺砌严格座浆砌筑，左右和往上则错缝锁结干铺，不留缝隙，待铺砌完成后，用清水清洗板间衔接口，施工缝用1：1膨胀水泥砂浆嵌缝。护坡表面砌缝紧密，边缘顺直，整齐牢固，其外露面的坡顶和侧边，用现浇砼找平。为增加美感，用月牙弧形刀进行嵌缝施工，保持嵌缝后表面弧凹于预制块面3-5mm。5．4灌溉站工程5.4.1泵房施工启闭机房分为上部、下部结构。 主体框架采用扣件钢管体系，柱梁模板采用定型钢模板，现浇板底模采用1.22×2.44m竹胶大模板。施工垂直运输采用龙门架。施工时，严格按图施工，执行下列规范：《砖石工程施工及验收规范》（GBJ203-83）《钢筋混凝土工程施工及验收规范》（GBJ204-83）《钢结构工程施工及验收规范》（GBJ205-83）《屋面工程施工及验收规范》（GBJ207-83）《地面与楼面工程施工及验收规范》（GBJ209-83）《多层砖房设置钢筋混凝土构造柱抗震设计与施工规程》（JBJ13-83）对工程质量的检查，验收按《建筑工程质量检验评定标准》（GBJ301-88）执行。7.5.1砌体施工1、砌墙选用普通砖，标准为240mm×115mm×53mm。砌墙前，先对砖强度指标进行试验，必须符合设计要求方可采用；2、砌筑前，砖必须充分洒水湿润；3、砖墙的灰浆采用中砂，普通硅酸盐水泥，砂浆采用250L砂浆搅拌机搅拌，搅拌时间不少于1.5min。砂浆应随拌随用，水泥砂浆必须在拌成的3小时使用完毕，砌墙时，按规定留置砂浆试块；4、砌墙时采用立皮数杆拉准线砌筑，砖墙的水平灰缝厚度和和竖向灰缝宽度控制在10mm，不小于8mm，也不大于12mm，水平灰缝的砂浆饱满度不小于85%；5、砌墙时竖缝采用挤浆或加浆方法，使其砂浆饱满，严禁用水冲浆灌缝。7.5.2地面铺设找平层前应先将基层清理干净，然后用水准仪控制高程，铺设水泥砂浆找平层前，其基层应予湿润，先刷水灰比为0.4-0.5的水泥浆一遍，并随刷随铺，抹压平整。7.5.3外墙装饰1、在做基层（刮底糙）前，要提前24小时洒水湿润； 2、外饰施工前，对结构从上到下做垂直度检查，确定底糙厚度，然后做灰饼冲筋、刮糙（刮糙需分层进行每层厚度7-9mm），贴面层施工前，质检员要对基层进行检查验收。7.5.4屋面工程1、找平层施工前必须将屋面混凝土表面清理、冲洗干净，洒水湿润，但不能有积水，找平层必须保证坡度准确；2、防水层材质必须符合设计要求，必须有质保书和合格证，防水层施工前，必须请监理工程师对基层进行验收，获得批准后方可进行防水层施工；3、防水层施工，必须按节点构造要求做好各细部构造.5.4.2灌溉站混流泵购置及安装水机设备购置前先邀请业主,设计,监理一起到各生产厂家考察,择优选择生产厂家购买,根据我单位安装立式轴流泵的成功经验，采用自下而上的总装方式，从水泵的底座开始，先安装固定部分，后安装转动部分，以转动部分凑固定部分，最后将整个机组相对固定。1安装程序：a、础预埋铁调正垫铁安装→b、水泵固定部分安装→c、电动机→d、电动机与水泵水导轴承孔的垂直方向同心度测量调正→e、泵轴吊装→f、转子安装→g、上机架及推力轴承的安装→h、镜板调平和推力瓦调正→I、机组盘车调整摆度→j、主轴中心确定→k、电机空气间隙及磁场中心的确定→l、电机上、下导轴承的安装调整→m、水泵上、下导轴承→n、叶轮安装→o、检测装置安装→p、油冷却器及管路安装→q、安装进出水伸缩节→r、泵底座安装。2水泵安装前的准备工作：①设备到货后吊装到指定地点，核对清单和图纸，并保管好附件，根据图纸说明书编制具体的施工工艺，施工时每一步骤做记录及检查复核工作。②水泵安装前需清理干净水泵基础地面和地脚螺栓顶，预留孔边壁应凿毛，冲洗并保持湿润。3基础预埋① 积极配合土建，做好基准点、线的交接复核手续。预留基础垫板和孔口，如水泵中间接管底座及电机定子垫铁的基础板，水泵出口管孔的预留，注意垫板必须调平，下边不得悬空。②根据基准点、基准线，复核基础预留洞的正确性，及时采取弥补措施。4水泵的固定安装部分①先将前导水锥底座、伸缩节、测量垂球和专用油桶分别放入进水流道排架上和底部，然后将轮毂、轮叶（叶轮分解成轮毂和轮叶）依此吊入在地步脚手架上。②根据叶轮中心高程确定中间接管基础高程。③将中间接管与转轮室、导叶体一并组装好后吊入基坑。④根据机组中心线，调正中间接管的水平高程中心线和法兰眼方向，调整水平时，用自制专用外壳焊梁及框式水平仪来校正水平，中间接管的水平、垂直度和中心调正后，校核轮室中心与中间接管的中心垂直同心度，浇筑底板二期砼及底脚螺栓孔。⑤紧固中间管地脚螺栓，并复核重新调整水平。⑥倒装底座和进水口伸缩节浇筑水泵底座的二期砼。⑦安装30O弯头及出水伸缩节。预先在电机梁及砼墙上预埋钢板件（每个流道正上方），供焊吊点用，用行车借助辅助吊点，依此将大小弯头吊入水泵层，然后安装30O弯头和伸缩节及出水管道。⑧调整水泵上、下轴窝垂直同心度，就能初步调整好上、下橡胶轴孔的垂直同心，避免泵轴装入时，出现卡轴现象。用两根槽钢制成球型器架，放置在电机层上，球心器放上钢琴线、挂上垂球至油桶内的深度和中心位置，用电器回路法测量轴窝垂直同心度，根据错位情况用错位器或细调整螺栓调整出水弯管，平移角度达到要求值。如发生相对倾斜错位，可用在中间管法兰和30O弯头法兰间加钢片调整，最好采用调整30O弯头法兰的倾角来改变。⑨电动机定位 由于制造和安装误差的原因，电动机就位前，首先计算出电动机基础板的实际高程，实地测量相互间的配合尺寸，来确定基础板的安装高程。调整好后，上紧调整垫铁，并用百分表进行监视、复核，无误后，将铁点焊在基础板上，浇筑二期砼，固定电动机基座。5泵轴与电动机吊装。首先吊装泵轴，利用专用吊具将泵轴对准轴孔中心徐徐落在规定位置，利用原先确定高程，将泵轴联轴器法兰放在三角千斤顶上，卸下吊具，然后吊装。注意事先预装上机架，检查上机架的中心便宜是否符合要求，具体如下：1）利用三角千斤顶将泵轴预调低20mm～30mm；2）安装下导轴承油槽，并将环形冷却器悬挂在水泵轴联轴器法兰上空；3）上机架和轴承安装用钢丝绳穿在机架两端的吊孔内，将机架吊起，就位后，打上销钉，拧紧之间联接螺栓，并检查接合面接触情况。4）机组盘车、摆度调整盘车前将推力头，上导轴承和电机轴法兰沿周围方向等分，然后按顺时针盘车，在上导轴承处和电机稠下法兰处个在90O方向盘放置2只千分表，检查转轴的偏摆情况，做好记录调整处理。5）安装水泵导轴承盘车合格后，将泵轴与轮毂接起来，按照设计要求装上轮叶，并采取防松措施，装上水导轴后，调好间隙，锁紧螺母和止退环。2电动机安装2.1电动机安装前技术准备①电动机及副属设备应符合机组订货合同及技术协议中规定的技术要求及技术标准，设备有出厂检验记录和合格证书。②电机安装前需清理干净电机机层的地脚螺栓预留孔。③先安装电机底座，在底座预留孔中穿上地脚刳栓，用微调垫铁见底座底面调整水平，并使底座中心线与水泵中心线一致。 ④在底座上安装传动装置和电机。⑤连接泵轴、传动轴和电机轴进行盘车，使其在同一铅线上，其允许误差小于0.04mm/m，使用传动装置中的调节螺母调整轴向位置，使叶托在叶盒内的间隙均匀转动自如。⑥向电机地脚螺栓预留孔内灌注混凝土。⑦机组运转时，要求离电机1.0m处噪音小于85分贝。2.2电机安装的实验项目①测量绕组的绝缘电阻和吸收比。②测量绕组的直流电阻。③绕线式电机转子绕阻的交流耐压实验。④测量电动机轴承的绝缘电阻。⑤检查定子绕阻极性及其连接的正确性。⑥电动机空载转动检查和空载电流测量。⑦机组运转时，要求离电机1.0m处噪音小于85分贝。2.3实验时各项应符合以下规定测量绕阻的绝缘电阻和吸收比应符合以下规定：额定电压为1000V以下，常温下绝缘电阻值不应低于0.5MΩ，本电机额定电压为380V，故其绝缘电阻不应低于0.5MΩ。测量绕阻的直流电阻，应符合下述规定：1000V以下或100KV以上的电动机各相绕阻直流电阻相互差别不应超过最小值的2%，中性点末引起的电动机可测量线间直流电阻，其相互差别不应超过其最小值的1%。绕线式电动机的转子绕阻交流耐压实验电压，应符合下表规定：转子工况实验电压不可逆的1.5μk+750 可逆的3.0μk+750注：μk为转子静止时，在定子绕组上施加额定电压，转子绕阻开路时测得的电压。④测量电动机机轴承的绝缘电阻，当有油管路连接时，应在油管安装后，采用1000V兆欧表测量。⑤检查定子绕组极性及其连接的正确性。⑥电动机的空载转动检查的运行时间可为2h，并记录电动机的空载电流，当电动机与其机械部分的连接不亦拆开时，可连接在一起进行空载转动检查实验。3水泵出口管路、管件、拍门安装①管道安装时法兰密封面及密封垫片进行外观检查，不得有影响密封性能的缺陷存在。②法兰连接应保持同轴，其螺栓孔中心偏差一般不超过孔径的1.5‰，且不大于2mm，不得用强紧螺栓的方法消除倾斜。③法兰连接应保持同轴，其螺栓孔中心偏差一般不超过孔径的5%，并保证螺栓应对称均匀，松紧适度，以防止法兰破裂，紧固后外露长度不大于2倍螺栓距。螺栓紧固后应与法兰紧贴，不得有楔缝，需加垫时，每个垫圈不应超过一个。 5.4.3灌溉站电气购置及安装.1电气购置方案本工程电气设备购置前先邀请业主,设计,监理一起到各生产厂家考察,择优选择生产厂家购买。.2说明12.2.1引用标准及规程规范《泵站安装及验收规范》SL317-2004《水利电力建设用起重机》DL/T946-2005《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电力变压器、油浸电杭器、互感器施工及验收规范》GBJ148-90《电气装置安装工程电气设备交接试验标准》GB50150-91《电气装置安装工程电缆线路施工及验收规范》GB50169-92《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程旋转电机施工及验收规范》GB50170-92《电气装置安装工程盘、屏及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92.3施工工艺流程消防管理及设备安装设备基础预埋主变压器安装设备接线高低压柜安装材料设备采购消防设备调试安装接地装置预埋联合调试预埋人财物设备外壳接地接地调试送配电调试灯具试亮灯具安装电缆电线敷设管道预埋接地装置安装调试施工准备 .4主变压器安装12.4.1本工程变压器安装采用的主要技术标准：12.4.1.1电气装置安装工程、电力变压器、油浸电抗器、互感器施工及验收规范（GBJ148-90）；12.4.1.2电气装置安装工程电气设备交接试验标准（GB50150-91）；12.4.2变压器安装简要说明12.4.2.1变压器均为干式变压器，布置在室外。12.4.2.2变压器安装程序12.4.2.3要有监理工程师、业主及施工单位三方在场的情况下，对变压器作如下检查，并做好检验记录及办理交接手续。a.检查变压器在途中运输有无损坏；b.检查包装及密封是否良好；c.开箱检查、清点规格是否符合设计要求，附件备件是否齐全；d.产品的技术文件应齐全，并按规范要求作外观检查；12.4.2.4安装前还要检查混凝土基础及构架是否达到允许的强度要求，焊接件的质量是否符合要求。12.4.2.5预埋件及预留件应牢固；12.4.2.6具有足够的施工用场地，道路通畅；12.4.2.7变压器运输安装时，应有防雨及防潮措施；12.4.2.8变压器的瓷件表面质量应符合现行国家标准《高压绝缘子件技术条件》的规定；12.4.2.9用吊机就位、水平仪斜垫块找平、固定、地线焊接；.5盘柜安装12.5.1.本工程高压开关柜、低压配电屏及动力箱安装所采用的规程规范：12.5.1.1《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）条文说明； 12.5.1.2《电气装置安装工程35KV及以下架空电力线路施工及验收规范》（GB50173-92）。12.5.2高压开关柜及低压配电屏安装应按施工详图进行施工；12.5.2.1屏、柜搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等措施；12.5.2.2凡所使用的设备及器材均应符合国家或部颁的现行有效的技术标准、合格证；12.5.2.3屏、柜的特殊要求的电气元件，应按规定妥善保管；12.5.2.4设备到达现场后，应有监理单位、业主及施工单位三方均在现场的情况下作下列验收检查：a技术文件、合格证、说明书等证件检查；b型号、规格、附件、备件等检查。12.5.2.5施工中的安全技术措施应遵守现行有关安全技术规范的规定；12.5.2.6对土建的要求：a对本工程设备有关的建筑物质量应符合建筑工程规范；b设备安装前，预埋件及预埋孔符合设计要求：c凡进行装饰工作时，有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。12.5.3高压柜、低压屏及动力箱的安装12.5.3.1基础型钢安装：其允许偏差应符合下表的规定。基础型钢安装的允许偏差项次项目允许偏差（毫米）1不直度每米全长<1、<52水平度每米全长<1、<53位置误差及不平行度全长<512.5.3.2基础型钢安装后，其顶部宜高出抹平地面10mm，手车式成套柜按产品技术要求执行，基础型钢应有明显的可靠接地；12.5.3.3盘柜及盘、柜内设备与各构件间连接应牢固，固定时不宜与基础型钢焊死； 12.5.3.4盘、柜单独或成列安装时，其垂直度、水平度偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应为符合下表的规定；盘、柜安装的允许偏差项目允许偏差（mm）垂直度（每米）<1.5水平偏差相邻两盘顶部<2成列盘顶部<5盘面偏差相邻两盘边<1成列盘面<5盘间接缝<212.5.3.5将盘、柜、台、箱牢固接地，将有电器的可开启门以裸铜软线与接地的金属构架可靠接地；12.5.3.6手车柜的安装应注意的事项：a、检查防止电气误操作的“五防”装置齐全，并动作灵活可靠：b、手车推拉应灵活轻便，无卡阻、碰撞现象，相同型号的手车应能互换；c、手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品要求；d、手车和柜间的二次回路连接插件应接触良好；e、安全隔离板应开启灵活，随手车的进出而相应动作；f、柜内控制电缆的位置不应妨碍手车的进出，并应牢固；g、手车与柜体间的接地触头应接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开；12.5.3.7盘、柜的漆层应完整、无损伤，固定的电器支架等应刷漆，安装于同一室内，且经常监视的盘柜，其盘面颜色宜和谐一致。12.5.4盘、柜及动力箱上的电器安装12.5.4.1电器元件型号、规格符合设计要求，安装的位置应能单独拆装更换，发热件安装在散热良好的地方，熔断器的整定值应符合要求，信号回路的显示装置应正确，工作可靠；12.5.4.2端子排安装牢靠、绝缘良好，离地高度应大于350毫米，强、弱电端子宜分开布置，试验端子应接触良好； 12.5.4.3安装好后的盘、柜的正面及背面各电器等应有明显编号、说明；12.5.4.4盘、柜上的小母线采用不小于6毫米的铜棒或铜管；12.5.4.5二次回路的电气间隙和爬电距离应符合下表要求：允许最小电气间隙及爬电距离（毫米）额定电压（V）电气间隙爬电距离额定工作电流额定工作电流≤63A>63A≤63A>63A≤603.05.03.05.060
