屋顶分布式光伏电站设计及施工方案培训资料

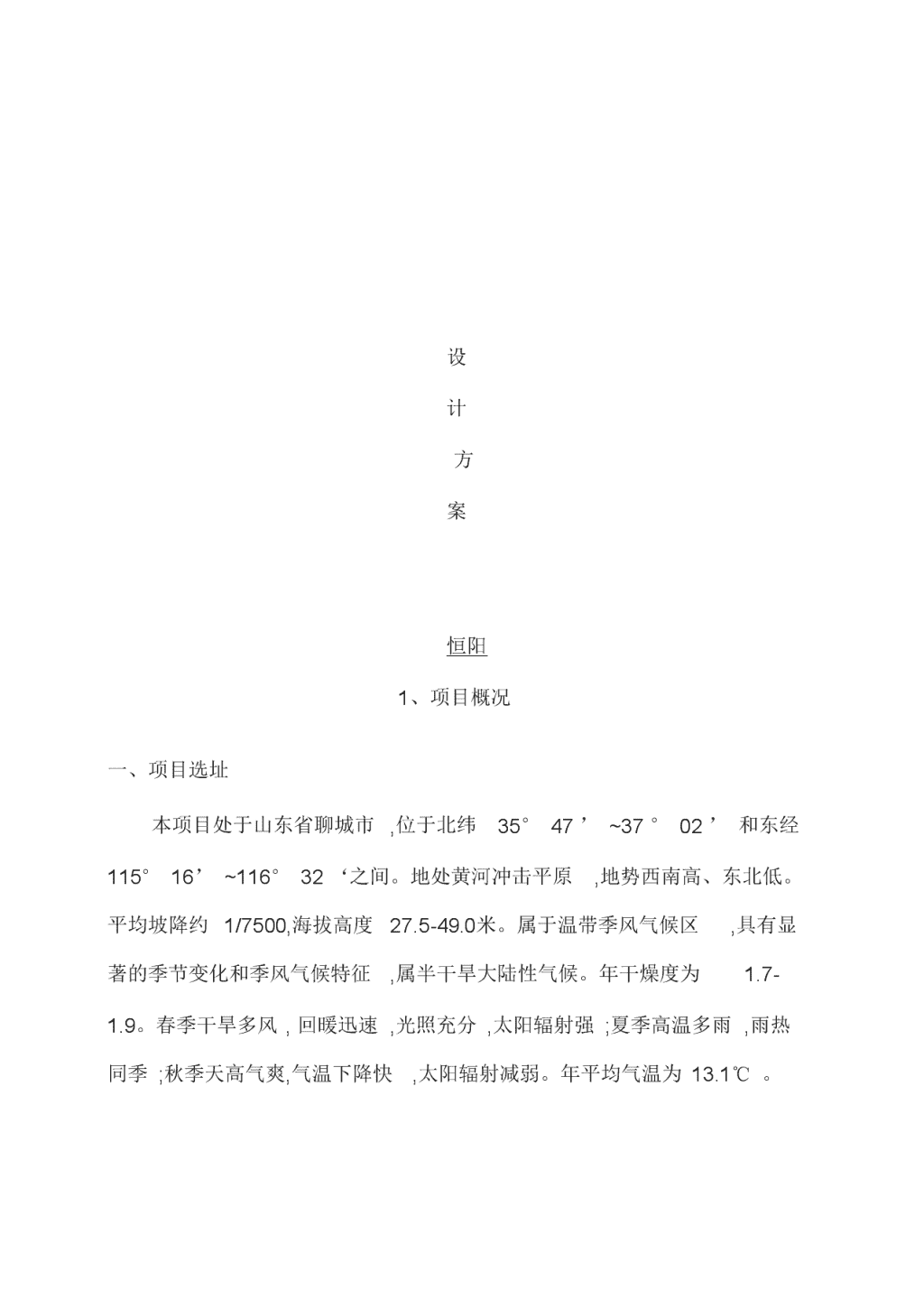

'屋顶分布式光伏电站设计及施工方案培训资料12020年5月29日 文档仅供参考设计方案恒阳1、项目概况一、项目选址本项目处于山东省聊城市,位于北纬35°47’~37°02’和东经115°16’~116°32‘之间。地处黄河冲击平原,地势西南高、东北低。平均坡降约1/7500,海拔高度27.5-49.0米。属于温带季风气候区,具有显著的季节变化和季风气候特征,属半干旱大陆性气候。年干燥度为1.7-1.9。春季干旱多风,回暖迅速,光照充分,太阳辐射强;夏季高温多雨,雨热同季;秋季天高气爽,气温下降快,太阳辐射减弱。年平均气温为13.1℃。-2-2020年5月29日 文档仅供参考全年＞0C积温4884—5001c，全年＞10c积温4404—4524C,热量差异较小,无霜期平均为193—201天。年平均降水量578.4毫米,最多年降水量为1004.7毫米,最少年降水量为187.2毫米。全年降水近70%集中在夏季,秋季雨量多于春季,春季干旱发生频繁,冬季降水最少,只占全年的3%左右。光资源比较充分,年平均日照时数为2567小时,年太阳总辐射为120.1—127.1千卡/cm2有效辐射为58.9—62.3千卡/cm^2。属于太阳能资源三类可利用地区。*麻・洱牌工工的贮万-届户员&曲卜屯金啮他W*费底布品衡坤国需任硝J2STU/Xfh-通日用&第格白，，酒或M•中配片剧&H-蜜礴户回荀配各4蚱牛好-SF舞距三电,则装蜓粗，质开网点性好口迷-*Wt性卧1-Ml用冕二和屏手1H斤M黜■Sirs希等♦玄JtlEff亡甯at其密（df结舁燃喜由女儿旧地-*h£"1P9的小题4U且也a司亡士瓦,CT怜1r*■耳曲r1HIH曼市结合当地自然条件，根据公司要求的勘察单选定站址，并充分考虑了以下关键要素：1、有无遮光的障碍物（包括远期与近期的遮挡）2、大风、冬季的积雪、结冰、雷击等灾害本方案屋顶有效面积60m2,采用260Wp光伏组件24块组成，共计建设-2-2020年5月29日 文档仅供参考6.44KWp屋顶分布式光伏发电系统。系统采用1台6KW光伏逆变器将直流电变为220V交流电，接入220V线路送入户业主原有室内进户配电箱，再经由220V线路与业主室内低压配电网进行连接，送入电网。房屋周围无高大建筑物，在设计时未对此进行阴影分析。2、配重结构设计根据最新的建筑结构荷载规范GB5009-中，对于屋顶活荷载的要求，方阵基础采用C30混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距-2-2020年5月29日'
