论述变电站施工过程中电气安装技术

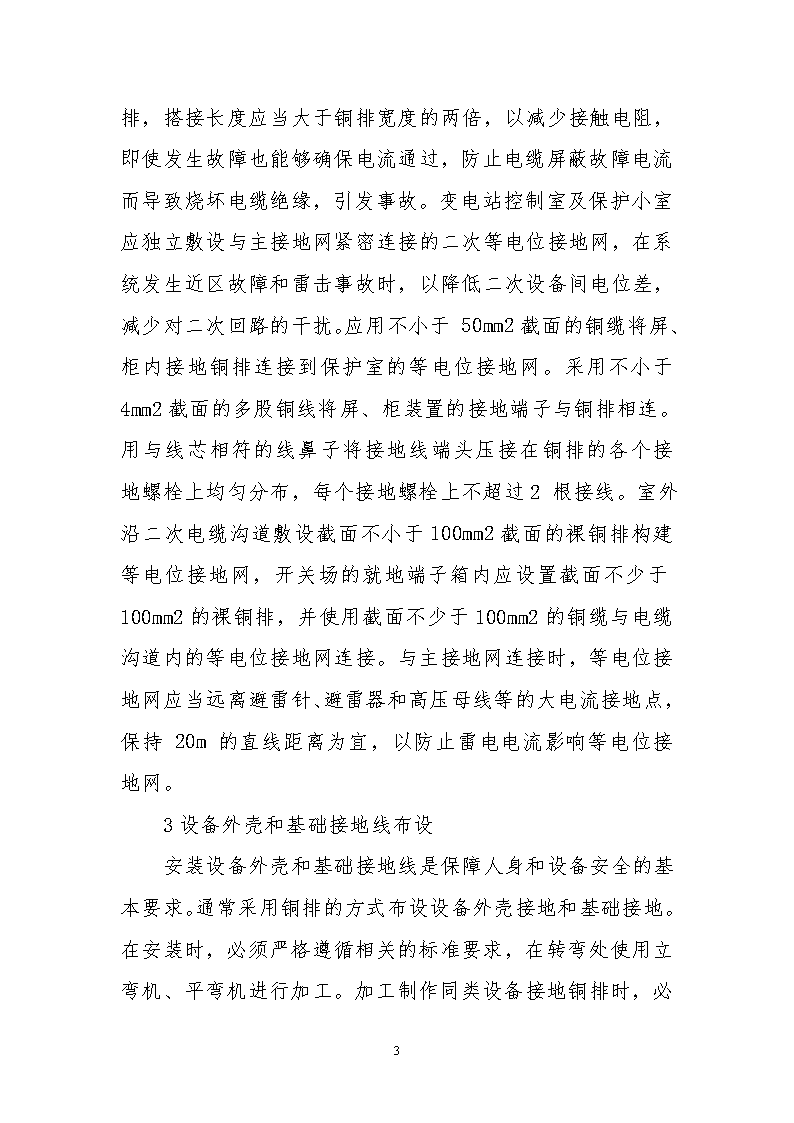

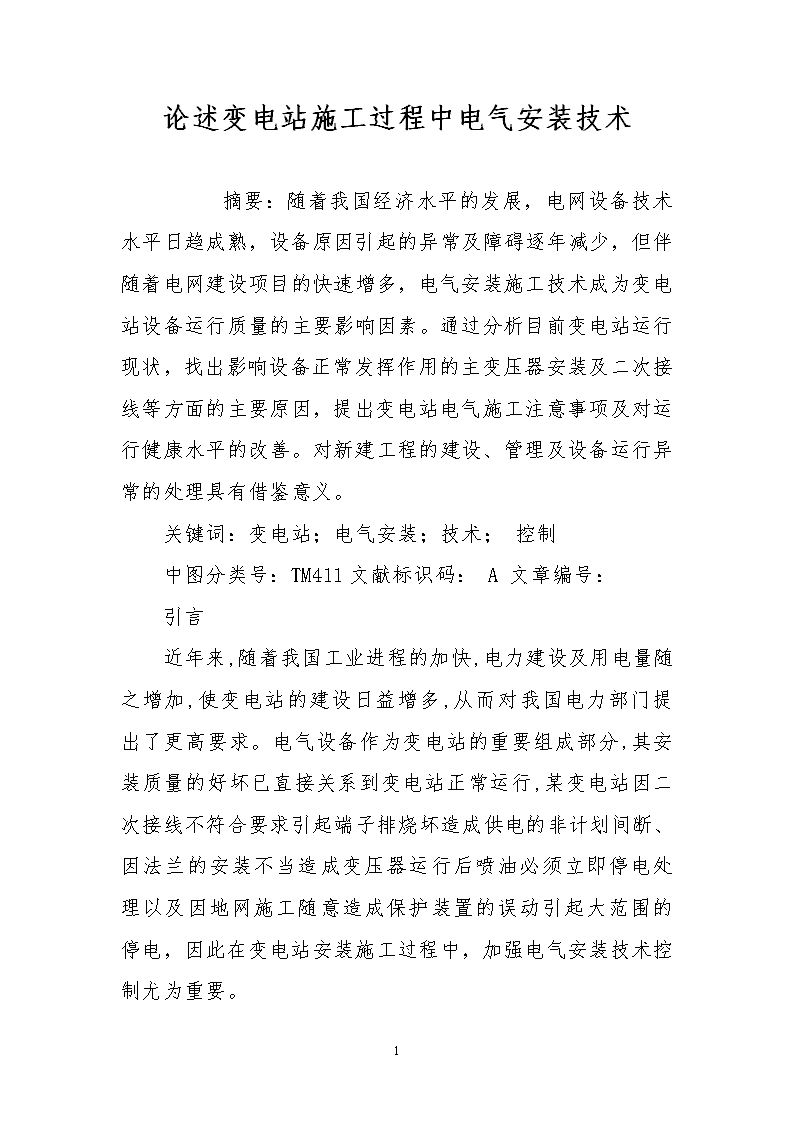

'论述变电站施工过程中电气安装技术　　摘要：随着我国经济水平的发展，电网设备技术水平日趋成熟，设备原因引起的异常及障碍逐年减少，但伴随着电网建设项目的快速增多，电气安装施工技术成为变电站设备运行质量的主要影响因素。通过分析目前变电站运行现状，找出影响设备正常发挥作用的主变压器安装及二次接线等方面的主要原因，提出变电站电气施工注意事项及对运行健康水平的改善。对新建工程的建设、管理及设备运行异常的处理具有借鉴意义。关键词：变电站；电气安装；技术；控制中图分类号：TM411文献标识码：A文章编号：引言近年来,随着我国工业进程的加快,电力建设及用电量随之增加,使变电站的建设日益增多,从而对我国电力部门提出了更高要求。电气设备作为变电站的重要组成部分,其安装质量的好坏已直接关系到变电站正常运行,某变电站因二次接线不符合要求引起端子排烧坏造成供电的非计划间断、因法兰的安装不当造成变压器运行后喷油必须立即停电处理以及因地网施工随意造成保护装置的误动引起大范围的停电，因此在变电站安装施工过程中，加强电气安装技术控制尤为重要。8 1主变压器安装技术主变压器作为供电链条上的主要设备，其投运后的安全运行决定着负荷的正常供电，由于变压器现场安装部件多、施工质量对后期健康运行影响大故对变压器安装技术要求非常高。安装前，必须对电力变压器各个部件的绝缘强度、密封性等内容进行仔细检查。安装过程中，现场专业的施工人员必须严格按照规程规范、变压器产品技术说明书以及施工工序进行安装。施工前,施工图纸以及施工技术资料要准备齐全,根据现场情况,作好现场监督以确保土建图纸和电气安装图纸一致。安装过程中，要确定变压器的安装工序和调试内容,并要做好安装前绝缘性能检查。具体而言，应注意的问题：(1)变压器基础轨道应水平，轨道与轨距应配合；(2)变压器就位后应将变压器固定装置与底座焊接牢固，并将变压器本体可靠接地；(3)装有气体继电器的变压器顶盖沿气体继电器方向要有1%~1.5%的升高坡度；(4)油流继电器、温度计、变压器油、套管、TA等附件试验结果应合格；(5)变压器器身检查；(6)附件安装；(7)真空注油及热油循环的温度控制在70℃以下；(8)变压器常规试验及局部放电试验应合格。2等电位接地网布设8 在布设等电位接地网时，采用放热熔接的方式连接主地网和等电位接地网铜排。采用搪锡压接的方式连接铜排和铜排，搭接长度应当大于铜排宽度的两倍，以减少接触电阻，即使发生故障也能够确保电流通过，防止电缆屏蔽故障电流而导致烧坏电缆绝缘，引发事故。变电站控制室及保护小室应独立敷设与主接地网紧密连接的二次等电位接地网，在系统发生近区故障和雷击事故时，以降低二次设备间电位差，减少对二次回路的干扰。应用不小于50mm2截面的铜缆将屏、柜内接地铜排连接到保护室的等电位接地网。采用不小于4mm2截面的多股铜线将屏、柜装置的接地端子与铜排相连。用与线芯相符的线鼻子将接地线端头压接在铜排的各个接地螺栓上均匀分布，每个接地螺栓上不超过2根接线。室外沿二次电缆沟道敷设截面不小于100mm2截面的裸铜排构建等电位接地网，开关场的就地端子箱内应设置截面不少于100mm2的裸铜排，并使用截面不少于100mm2的铜缆与电缆沟道内的等电位接地网连接。与主接地网连接时，等电位接地网应当远离避雷针、避雷器和高压母线等的大电流接地点，保持20m的直线距离为宜，以防止雷电电流影响等电位接地网。3设备外壳和基础接地线布设8 安装设备外壳和基础接地线是保障人身和设备安全的基本要求。通常采用铜排的方式布设设备外壳接地和基础接地。在安装时，必须严格遵循相关的标准要求，在转弯处使用立弯机、平弯机进行加工。加工制作同类设备接地铜排时，必须确保施工人员严格遵循相应的技术规范，避免因操作不当引起接地铜排截面的损坏，在运行中不满足热稳定容量校核要求。。相同设备的接地应当保持一致的接地方式，一致的弯曲尺度，一致的高度，一致的长度，一致的成排设备接地方向。在连接设备和接地铜排时，应当将设备接地端的接触面进行除锈、除漆、搪锡处理，使用电力复合脂涂抹于铜端。变压器中性点应有两根与地网主网格的不同边连接的接地引下线，主设备及设备架构等宜有两根与主地网不同干线连接的接地引下线，接地线与接地极的连接应用焊接，接地线与电气设备的连接可用螺栓或者焊接，用螺栓连接时应设防松螺帽或防松垫片。在距离地坪0.3m处接地引下线应当留有可拆卸点，便于接地电阻测量。4电缆线路安装技术电力电缆敷设和安装，需要考虑安全问题以及环境等条件约束。安装前，要根据施工场地具体情况来设计好图纸并严格按图纸施工，还应注意检查电缆是否符合规格、电缆芯线是否受潮等，还必须检验准备的材料和工具与工程相匹配。8 电缆安装过程中安装技术要点：(1)电缆管管口应无毛刺、平整、弯曲半径符合规范要求，管体平滑无凹凸不平，防腐涂刷均匀；埋设时固定牢固。(2)安装电缆支架时，电缆支架应平直，垂直于电缆沟壁。电缆支架接地镀锌扁钢敷设时应紧贴电缆沟壁，宜每隔30m一点与主接地网可靠连接。电缆支架、接地扁钢与预埋件焊接牢固，焊接部分应涂防腐漆。(3)电缆敷设应平直、整齐，绑扎牢固，同层电缆和不同层电缆敷设不得交叉。电缆两端、建筑物入口处（或竖井处）和电缆转弯处需挂设电缆标识牌。(4)紧靠高频同轴电缆敷设截面不小于100平方毫米两端接地的铜导线，且应放置在电缆沟的最上层电缆支架。(5)高压电缆头的制作过程的程序、工艺要求符合规范和护套产品说明书的要求，制作完成后护套平整，线鼻子压接的牢固紧密，交流耐压试验和漏电流试验结果必须合格。(6)电缆沟的防火墙应固定牢固，防火墙底部需有排水洞，电缆防火涂料涂刷均匀长度符合规范要求。建筑物入口封堵严实，防小动物。电缆竖井、穿过楼板处固定牢固刷防火涂料。电缆管两端、屏柜、端子箱等空洞封堵严实美观。按电缆支架到电气连接头的长度截取金属护套，同时应做好相关标记工作；户外电缆还应做好防潮防雨保护。另外，还需注意以下几点：(1)电力电缆不同于绝缘电线，其发热大、散热难，所以直径相同的电力电缆和绝缘电线相比较，载流量要小很多。(2)电缆的载流量要严格满足手册中的规定，不可让其满额运作。(3)电线扩容时，敷设的并联运行电缆必须保证不超过电缆载流量上界。5二次接线8 在安装二次接线前，施工人员应当提前进入现场，熟悉、审查图纸，如果发现问题，应及时与设计单位联系、沟通。在安装二次接线时，采用施工试点制。开始大面积施工前，由经验丰富的二次接线员进行样板屏制作，专业人员加以修正、改进，最后向二次接线员进行全面交底，并进行推广。在二次接线施工时，实行调试人员跟班指导制，调试人员需要和接线工一起工作，在接线现场进行指导、监督，以提高接线效率，防止在二次接线中发生质量问题，出现返工现象，确保二次接线安装的工艺质量。柜内二次接线应当和样板屏的施工工艺保持一致，确保整齐、清晰的电缆号头，一致的电缆牌安装高度，采用大掏接工艺将二次电缆芯线接入端子排，采用小陶接工艺进行端子箱接线，将备用芯固定好，并加装保护帽，做好标识，确保二次接线整齐、一致。8 二次接线安装的具体工艺要求包括以下几点：(1)内部勾线、端子接线必须与设计图纸相符。(2)电气元件和导线之间采用压接、焊接、插接、螺栓连接等，确保连接牢固可靠。(3)柜内的二次导线不可以有接头，确保导线芯线无断股、无损伤，电缆芯线和导线应当整齐排列，屏内连接不可以歪斜交叉。(4)导线和电缆芯线的端部需要标明回路编号，并且确保编号无误，字迹清晰。(5)导线绝缘无损伤，配线整齐、美观、清晰。(6)电缆屏蔽层接地应当牢固、可靠，屏蔽层应当分布在两端接地。(7)电缆备用芯线应当绑扎成束，留于屏顶。(8)采用相对标号法进行屏内勾线。采用组合标号法进行接入屏内电缆芯线标号。电缆两端的芯线标号必须保持统一。6电气调试现场质量控制调试校验是检测变电站电气设备安装质量最重要的手段，是电气安装的关键步骤。(1)调试单位应编写《继电保护自动装置调试方案》、《安全技术措施》等经专业和总监理工程师审查后实施。(2)检查试验的完整性，保证主保护和后备保护均能正确动作及在保护区外可靠不动作。(3)检查自动重合闸装置，在设定条件下能可靠重合，条件不满足时不误重合。(4)检查备用电源自动投入装置动作的正确性。(5)监控系统调试检查变电站主接线图在显示屏上显示是否完整清晰。(6)全站遥测量、遥信量、遥控量及遥调量是否齐全，开关量、数据量是否可靠正确。(7)上传调度部门的相关量通道应畅通，上传应正确。结束语目前我国很多变电站工程在建设过程中,因缺乏有经验的现场技术人员或安装技术不娴熟，导致电气设备安装过程中出现诸多问题，更有甚者因调试、验收不能及时发现，对后期运行带来安全隐患或引起事故发生。变电设备的电气安装专业化已成为目前变电站工程建设的迫切需要。参考文献[1]陈伟戬．变电站电气设备安装工程中出现的问题及技术要点［J］．中国新技术新产品，2011（12）8 [2]陆海．变电站电气设备安装技术要点探讨［J］．现代商贸工业，2010，22（17）[3]陈伟戬.变电站电气设备安装工程中出现的问题及技术要点[J].中国新技术新产品.2011(12)[4]余忠田.浅析变电电气设备安装调试与技术分析[J].中国新技术新产品.2010(23)[5]国家电网公司十八项电网重大反事故措施（修订版）8'
