浙江110kv变电站施工临时用水用电方案

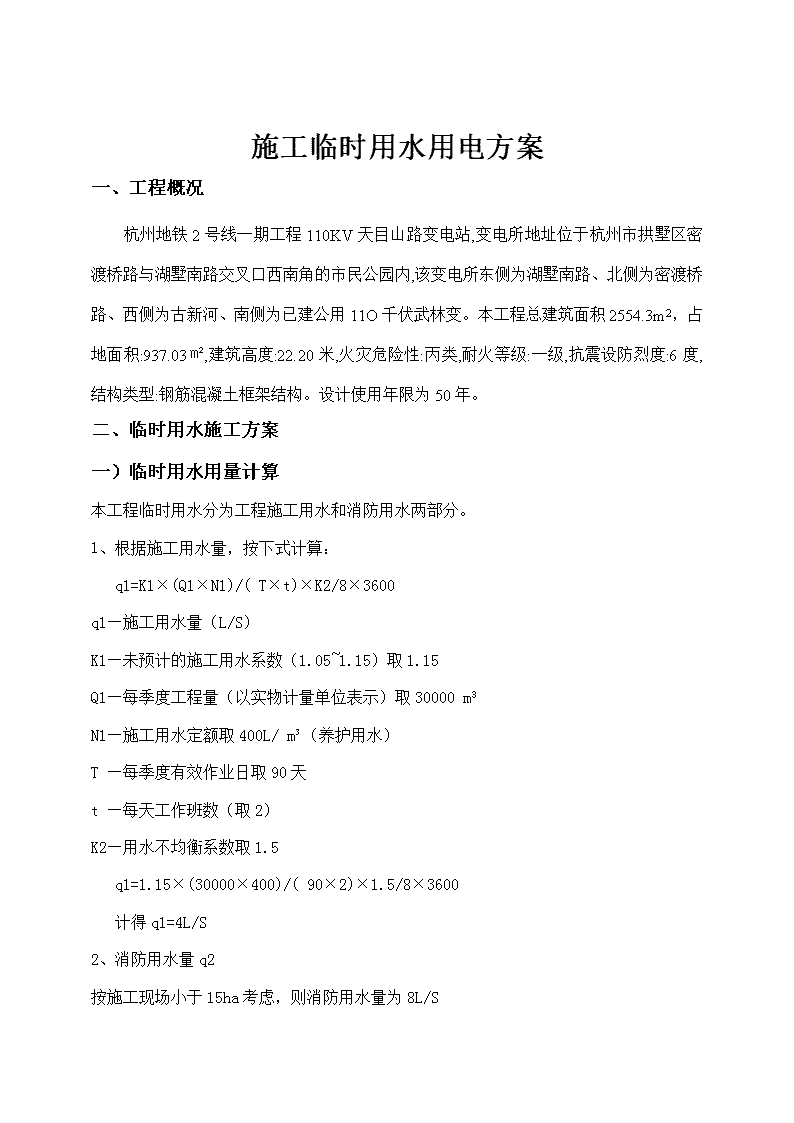

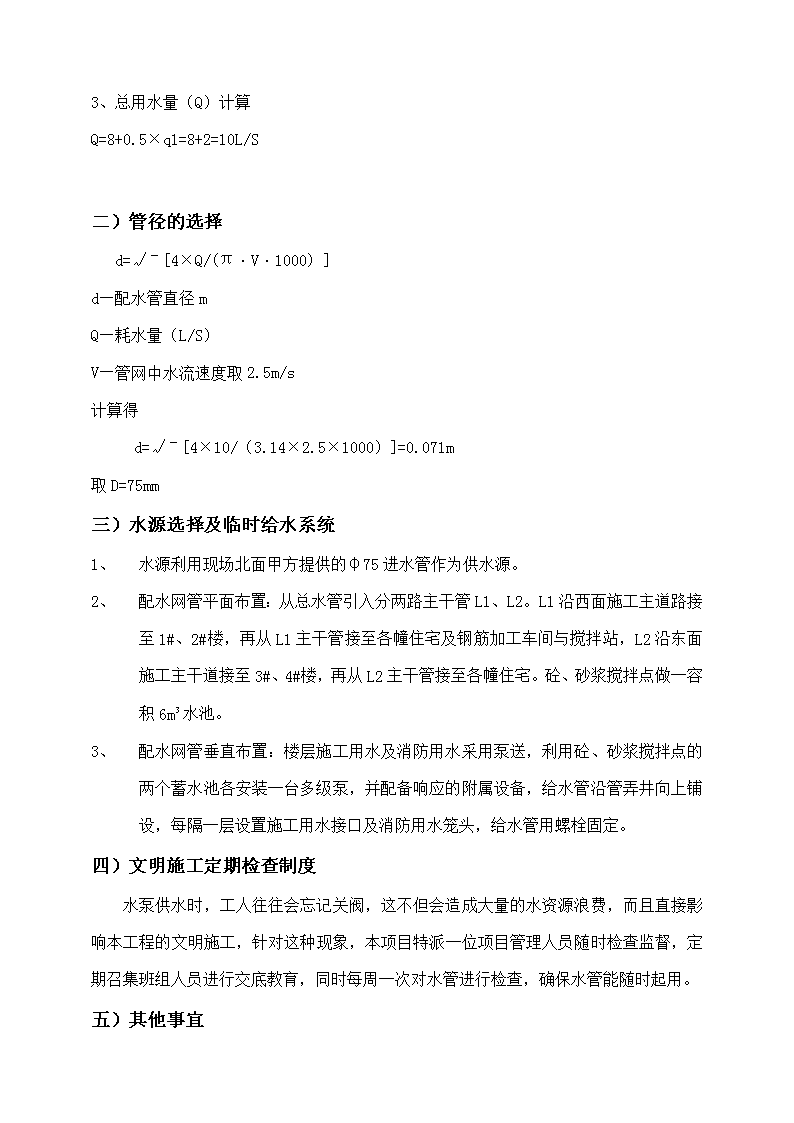

'110KV天目山路变电站施工临水临电方案编制：审核：批准： 施工临时用水用电方案一、工程概况　　杭州地铁2号线一期工程110KV天目山路变电站,变电所地址位于杭州市拱墅区密渡桥路与湖墅南路交叉口西南角的市民公园内,该变电所东侧为湖墅南路、北侧为密渡桥路、西侧为古新河、南侧为已建公用11O千伏武林变。本工程总建筑面积2554.3m2，占地面积:937.03㎡,建筑高度:22.20米,火灾危险性:丙类,耐火等级:一级,抗震设防烈度:6度,结构类型:钢筋混凝土框架结构。设计使用年限为50年。二、临时用水施工方案一）临时用水用量计算本工程临时用水分为工程施工用水和消防用水两部分。1、根据施工用水量，按下式计算：q1=K1×(Q1×N1)/(T×t)×K2/8×3600q1—施工用水量（L/S）K1—未预计的施工用水系数（1.05~1.15）取1.15Q1—每季度工程量（以实物计量单位表示）取30000m3N1—施工用水定额取400L/m³（养护用水）T—每季度有效作业日取90天t—每天工作班数（取2）K2—用水不均衡系数取1.5q1=1.15×(30000×400)/(90×2)×1.5/8×3600计得q1=4L/S2、消防用水量q2按施工现场小于15ha考虑，则消防用水量为8L/S 1、总用水量（Q）计算Q=8+0.5×q1=8+2=10L/S二）管径的选择d=√ˉ[4×Q/(π·V·1000)]d—配水管直径mQ—耗水量（L/S）V—管网中水流速度取2.5m/s计算得d=√ˉ[4×10/（3.14×2.5×1000）]=0.071m取D=75mm三）水源选择及临时给水系统1、水源利用现场北面甲方提供的φ75进水管作为供水源。2、配水网管平面布置：从总水管引入分两路主干管L1、L2。L1沿西面施工主道路接至1#、2#楼，再从L1主干管接至各幢住宅及钢筋加工车间与搅拌站，L2沿东面施工主干道接至3#、4#楼，再从L2主干管接至各幢住宅。砼、砂浆搅拌点做一容积6m³水池。3、配水网管垂直布置：楼层施工用水及消防用水采用泵送，利用砼、砂浆搅拌点的两个蓄水池各安装一台多级泵，并配备响应的附属设备，给水管沿管弄井向上铺设，每隔一层设置施工用水接口及消防用水笼头，给水管用螺栓固定。四）文明施工定期检查制度水泵供水时，工人往往会忘记关阀，这不但会造成大量的水资源浪费，而且直接影响本工程的文明施工，针对这种现象，本项目特派一位项目管理人员随时检查监督，定期召集班组人员进行交底教育，同时每周一次对水管进行检查，确保水管能随时起用。五）其他事宜 本方案未尽事宜按《浙江省文明施工安全标准现场管理规定》和《杭州市文明施工安全标准现场管理规定》办理。三、施工用电方案一）主要用电设备及施工现场总负荷计算主要用电设备表：序号名称数量单台功率（KW）电动机功率（总）1塔吊232642砼搅拌机17.57.53沙浆搅拌机1334卷扬机井架47.5305对焊机11001006钢筋弯曲机12.82.87钢筋调直机11.51.58电焊机112129平板式振动器41410插入式振动泵41.5611平刨13312圆盘机13.53.513切割机12.22.214钢筋切断机12.82.815合计24242.3建筑工地临时供电包括动力用电与照明用电两种。在计算用电量中，按一般经验系数及参考系数。室内、外照明用电量为动力用电10%。 根据施工进度计划安排，二次装饰要待主体粗装修完成后进行，因此二次装饰施工用电不考虑（二次装饰进场时，主体施工的大型机械均已退场，本方案按主体施工用电设计值能满足装饰阶段用电需要）。1、变压器的选择用电计算按下式计算：P=1.05～1.10（K1∑P1/cosθ+K2∑P2+K3∑P3+K4∑P4）室内、外照明用电取动力用电10%，则分式简化为：P=1.05～1.10（K1∑P1/cosθ+K2∑P2）x1.10式中：1.05～1.10取下限1.05（因工期长，各机械设备可分开适用）；K1取0.5（因本工程电动机数量在30台以上）；K2取0.5（因本工程电焊机数量在10台以上）；cosθ为电动机平均功率因数，取0.75；P1按进场机械表为351.8KW；P2按进场机械表为396KW；则P=1.05（0.5*351.8/0.75+0.5*396）1.1=499.58（KVA）甲方现已提供500KVAR临时变压器，能够满足现场施工用电。2、配电导线选择：由于施工场地面积较大，根据实际情况施工现场分五路总线（D1、D2、D3、D4、D5），现场一级箱与二级箱，一级箱与变压器间导线均采用五芯电缆线。1）一级箱与变压器间导线D1D1总线上主要用电设备表：序号名称数量单台功率（KW）电动机功率（总）1塔吊132322卷扬机井架17.57.53平板式振动器111.54插入式振动泵11.535平刨133.5 6圆盘机13.53.57合计651用电计算按下式计算：P=1.05～1.10（K1∑P1/cosθ+K2∑P2+K3∑P3+K4∑P4）室内、外照明用电取动力用电10%，则分式简化为：P=1.05～1.10（K1∑P1/cosθ+K2∑P2）x1.10式中：1.05～1.10取下限1.05（因工期长，各机械设备可分开适用）；K1取0.5（因本工程电动机数量在30台以上）；K2取0.6（因本工程电焊机数量在3~10台以上）；cosθ为电动机平均功率因数，取0.75；P1按进场机械表为201.5KW；P2按进场机械表为260KW；则P=1.05（0.5*201.5/0.75+0.6*260）1.1=335.3（KVA）a）、电流计算：I线=K·P/31/2·U线·cosθ=335.3x1000/31/2x380x0.75=679.2Ab）、按允许电压降选择：S=∑P*L/Cε%=335.3x170/77x8%%=92.5mm2根据电工手册查，一级箱至变压器间导线选用95mm2纸绝缘电缆。（铜芯线）2）一级箱与变压器间导线D2D2总线上主要用电设备表：序号名称数量单台功率（KW）电动机功率（总）1卷扬机井架17.57.52对焊机11001003钢筋弯曲机12.82.84钢筋调直机11.51.5 5电焊机11.51.56平板式振动器1117插入式振动泵11.51.58切割机1339钢筋切断机13.53.510合计9122.3用电计算按下式计算：P=1.05～1.10（K1∑P1/cosθ+K2∑P2+K3∑P3+K4∑P4）室内、外照明用电取动力用电10%，则分式简化为：P=1.05～1.10（K1∑P1/cosθ+K2∑P2）x1.10式中：1.05～1.10取下限1.05（因工期长，各机械设备可分开适用）；K1取0.6（因本工程电动机数量在11~30台）；K2取0.6（因本工程电焊机数量在3~10台）；cosθ为电动机平均功率因数，取0.75；P1按进场机械表为150.3KW；P2按进场机械表为136KW；则P=1.05（0.6*150.3/0.75+0.6*136）1.1=198.4（KVA）a）、电流计算：I线=K·P/31/2·U线·cosθ=198.4x1000/31/2x380x0.75=401.9（A）b）、按允许电压降选择：S=∑P*L/Cε%=198.4x120/77x8%%=38.6mm2根据电工手册查，一级箱至变压器间导线选用70mm2纸绝缘电缆。（铜芯线）3）一级箱与变压器间导线D3D3总线上主要用电设备表：序号名称数量单台功率（KW）电动机功率（总） 1塔吊132322卷扬机井架17.57.53平板式振动器1114插入式振动泵11.51.55合计442用电计算按下式计算：P=1.05～1.10（K1∑P1/cosθ+K2∑P2+K3∑P3+K4∑P4）室内、外照明用电取动力用电10%，则分式简化为：P=1.05～1.10（K1∑P1/cosθ+K2∑P2）x1.10式中：1.05～1.10取下限1.05（因工期长，各机械设备可分开适用）；K1取0.5（因本工程电动机数量在30台以上）；K2取0.6（因本工程电焊机数量在3~10台以上）；cosθ为电动机平均功率因数，取0.75；P1按进场机械表为201.5KW；P2按进场机械表为260KW；则P=1.05（0.5*201.5/0.75+0.6*260）1.1=335.3（KVA）a）、电流计算：I线=K·P/31/2·U线·cosθ=335.3x1000/31/2x380x0.75=679.2Ab）、按允许电压降选择：S=∑P*L/Cε%=335.3x170/77x8%%=92.5mm2根据电工手册查，一级箱至变压器间导线选用95mm2纸绝缘电缆。（铜芯线）4）一级箱与变压器间导线D4D4总线上主要用电设备表：序号名称数量单台功率（KW）电动机功率（总）1卷扬机井架17.57.5 2平板式振动器1113插入式振动泵11.51.54砼搅拌机17.57.55沙浆搅拌机1336合计520.5用电计算按下式计算：P=1.05～1.10（K1∑P1/cosθ+K2∑P2+K3∑P3+K4∑P4）室内、外照明用电取动力用电10%，则分式简化为：P=1.05～1.10（K1∑P1/cosθ+K2∑P2）x1.10式中：1.05～1.10取下限1.05（因工期长，各机械设备可分开适用）；K1取0.6（因本工程电动机数量在11~30台）；K2取0.6（因本工程电焊机数量在3~10台）；cosθ为电动机平均功率因数，取0.75；P1按进场机械表为150.3KW；P2按进场机械表为136KW；则P=1.05（0.6*150.3/0.75+0.6*136）1.1=198.4（KVA）a）、电流计算：I线=K·P/31/2·U线·cosθ=198.4x1000/31/2x380x0.75=401.9（A）b）、按允许电压降选择：S=∑P*L/Cε%=198.4x120/77x8%%=38.6mm2根据电工手册查，一级箱至变压器间导线选用70mm2纸绝缘电缆。（铜芯线）5）一级箱与变压器间导线D5D5总线上主要用电设备表：序号名称数量单台功率（KW）电动机功率（总）1生活区 2办公区3合计用电计算按下式计算：P=1.05～1.10（K1∑P1/cosθ+K2∑P2+K3∑P3+K4∑P4）室内、外照明用电取动力用电10%，则分式简化为：P=1.05～1.10（K1∑P1/cosθ+K2∑P2）x1.10式中：1.05～1.10取下限1.05（因工期长，各机械设备可分开适用）；K1取0.5（因本工程电动机数量在30台以上）；K2取0.6（因本工程电焊机数量在3~10台以上）；cosθ为电动机平均功率因数，取0.75；P1按进场机械表为201.5KW；P2按进场机械表为260KW；则P=1.05（0.5*201.5/0.75+0.6*260）1.1=335.3（KVA）a）、电流计算：I线=K·P/31/2·U线·cosθ=335.3x1000/31/2x380x0.75=679.2Ab）、按允许电压降选择：S=∑P*L/Cε%=335.3x170/77x8%%=92.5mm2根据电工手册查，一级箱至变压器间导线选用95mm2纸绝缘电缆。（铜芯线）二）设计内容和线路布置 本工程现场临时用电，包括机械、设备、照明等。根据JGJ46-88《施工现场临时用电安全技术规范》和JGJ59-99《建筑施工安全检查标准》规定及本工程临时电源情况，本供电系统采用TN-S系统，从变压计量箱于总配电房架空引来，采用三相五线制电缆配电，其中零线在总配电房边做重复接地，接地电阻不大于4欧姆，根据施工现场的用电设备布置情况，本设计方案设计思路为：从变压器架空引入一根电缆至总配电房配电柜，又配电柜供电现场各个用电设备、机械、照明。根据现场情况及用电负荷，从配电房中引出五路干线二级分配电箱。为确保安全，室外部分电缆敷设在电缆沟内、过道路时电缆加套钢管保护，或架空沿围墙布置，室内部分电缆在护套管内，不得外露。由总配电房分别引出L1、L2、L3、L4、L5五路干路回路，向各用电点供应。L1：主要负荷为4#楼井架、塔吊、砂浆桶及楼层施工用电、照明等。L2：主要负荷为2#楼井架、钢筋车间内切断机、弯曲机、对焊机、平刨、圆盘机、切割机、井架等。L3：主要负荷为1#楼井架、塔吊及楼层施工用电、照明等。L4：主要负荷为3#楼井架、砼搅拌机、砂浆搅拌机及楼层施工用电、照明等。L5：主要负荷为生活区及办公用电等。三）安全用电技术措施本工程采用TN-C系统，所有配电箱、开关箱、施工机具、施工照明灯具的金属外壳都必须进行保护接零。专用保护零线从总箱重复接地线处引出。施工现场禁止将PE线与工作零线混接，保持零线在供电系统的首端，中间、末端需作重复接地。配电箱内应设立专用保护零线端子排，所有电箱门均应作保护接零，严禁保护零线松动和接成鸡爪线。施工现场用电贯彻执行“安全第一，预防为主”的方针，确保在施工现场用电中的人身安全和设备安全，并使施工现场供用电设施的设计、施工、运行及维护做到安全可靠。1、设置漏电保护器①、生活现场实行三级配电，三级保护即“一机，一闸，一保，一箱”。各级漏电保护器的漏电动作电流必须配套具有选择性，最末一级漏电保护器漏电动作电流不大于30MA，动作时间小于0.1S。② 、漏电开关必须安装在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。③、保护器的选择符合GB6829-86的要求，在潮湿和有腐蚀介质无场所额定漏电动作电流应不大于15MA。2、安全电压民工住房、食堂及其它照明灯具离地面高度不于小1.5m，工作安全电压不大于36V。电气设备的设置应符合要求①、分配箱与开关箱的距离应不大于30m，开关箱与其控制的固定式用电设备的水平距离应不大于3m。②、配电箱、开关箱应装设在干燥、通风及常温场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作，维修的物品。③、配电箱、开关箱的安装要端正、牢固高度为1.3-1.5m移动式分配电箱、开关箱与地面垂直距离为0.6-1.5m。④、配电箱、开关箱中导线的进出口应在箱体下底面，严禁设在箱体上顶面，侧面、后面或箱门处，电箱的进出线应穿保护套管。3、电气设备的操作与维修人员必须符合以下要求①、电气设备人员及电工必须要持证上岗。电工的等级应同工程的难易程序和技术复杂性相适应。②、各类用电人员应做到：A．掌握安全用电基本知识和所有设备的性能。B．使用设备前应按规定穿戴和配备好相应的劳保用品；并检查电气装置和保护设施是否完好。严禁设备带“病”运转。C．停用的设备必须拉闸断电，锁好开关箱。D．负责保护所用设备的负荷线，保护零线和开关箱，发现问题及时报告电工解决。 A．搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。4、室内照明线路敷设及照明装置①、室内配线采用BV护套线，距地面高度不小于2.5m。②、金属外壳灯具外壳必须作保护接零，所用配件应使用镀锌件。③、室外灯具距地面不得小于3m，室内不得低于2.4m。④、灯具的相线必须经过开关控制，螺口灯头的相线接在中心触头上。⑤、严禁装设床头开关和乱拉私接电线。5、安全用电组织措施①、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度并建立相应的技术档案。②、建立技术交底制度。技术交底的内容要有针对性并应在技术交底文字资料上履行交底人和被交底人的签字手续。③、建立安全检测制度。施工现场定期对临时工程进行检测，主要内容：接地电阻值，电气设备绝缘电阻值，漏电保护器的可靠性，并做好记录。④、建立电气维修制度。对于配电箱及其它箱体每周要巡查一次。并要做好记录。⑤、建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训。6、安全用电防火措施①、施工现场宿舍内严禁使用电炉，热得快等电热器具，使用碘钨灯时，灯与易燃物间距要大于30cm，室内不准使用功率超过100W的灯泡。②、使用电焊机时要执行动用火审批制度并备齐防火设备，专人监护。施焊周围不能存在易燃物。③、存放易燃气体，易燃物仓库内的照明装置要采用防爆型灯具，导线应穿钢管保护。 ①、配电箱、开关箱内严禁存放杂物和易燃物，并与其它易燃物材料保持安全距离。7、电气火灾的扑救原则①、迅速切断电源。②、灭火人员必须要戴好绝缘用品并与带电体保护一定距离。③、灭火器具要用绝缘材料如：CO2灭火器，1211灭火器、干燥砂子，干粉灭火机。严禁使用导电灭火剂。四）临时用电防火措施1、合理配置、整定、更换各种电气保护装置，以便对电路和设备的过载、短路故障进行可靠的保护。2、配电室内及各分配电箱处必须放置灭火器。电气灭火器选用ABC干粉灭火器，禁止使用水剂灭火器，每处灭火器不得少于4个。3、电气设备和配电箱周围5m以内，不得堆放易燃、易爆、强腐蚀性物质和其他杂物，必须保证道路畅通。4、对长期运行的电气设备的供电线路，每班必须检查一次，特别注意线路的接头处，有无松动、接触不良、发热现象等。防止短路及过热而引起的火灾事故发生。5、各配电箱内禁止任何人存放杂物，下班或离开岗位时，必须拉闸断电，锁好闸箱门后方可离开工作岗位。6、建立健全电气防火检查制度，发现问题，及时整改。五）接地与防雷保护的敷设：1、低压配电室的重复接地装置最好利用建筑物的基础，采用不小25mm×4mm的镀锌扁钢引入室内，若不利用建筑物基础，则可按下列方法施工：2、采用长2.5m，φ50的钢筋，沿配电所三面均匀布置，管距5m，垂直打入地下，管顶离地面0.6m。管间用40mm×4mm的镀锌钢焊接相连。 3、现场各用电设备、机械、脚手架等都必须要进行接地防雷保护。可以采用BVR铜芯软线作重复接地，与建筑物基础进行跨接。做到有效防雷措施。六）低压配电室的具体布置和结构要求1、配电屏前操作距离(不受限制时)不小于1.5m，屏后操作距离不小于1.22m。2、低压配电屏下面应设电缆沟，电缆沟应采取防水措施。3、低压配电室的层高不低m，门应朝外开，并能开或120°及以上。4、进风窗和出风窗均采用百叶窗，内设网孔不大于10mm×10mm的铁丝网。5、室内四周及顶棚应刷白，地面应铺绝缘垫，并配设停电禁令牌和沙箱，绝缘灭火器等。七）、上楼层的施工用电线路、配电箱的设置采用16M2三相五线多股铜芯线由一级配电箱引至2#楼。在底层北侧中间架设一只二级配电箱，随楼层而上，每隔三层架设一只配电箱置于楼层，用钢架固定，并用绝缘材料对其进行防护屏障。每只配电箱及开关箱装设漏电保护器，做到三级保护。各楼层用电，用移动箱从配电箱内接出，移动式开关箱进、出线用绝缘电缆，进入开关箱的电源线，严禁用插座连接，确保施工安全。八）专管人员的定期检查1、专职电工在每天施工用电前先逐个检查配电箱及移动箱。2、所有配电箱每七天由专职电工进行一次检查、维护并作好检查记录，总配电箱按季度分四次进行停电清扫、检查。'
