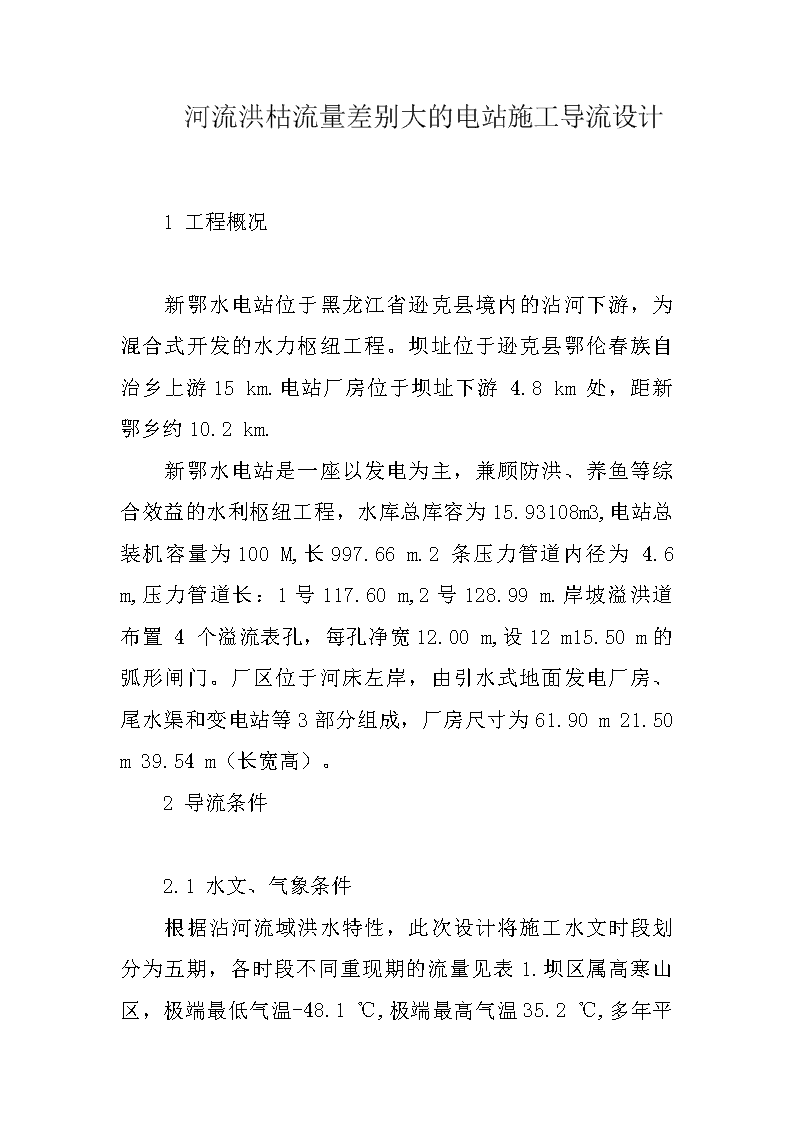

河流洪枯流量差别大的电站施工导流设计

  • 8页
  • 关注公众号即可免费下载文档
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档由网友投稿或网络整理,如有侵权请及时联系我们处理。

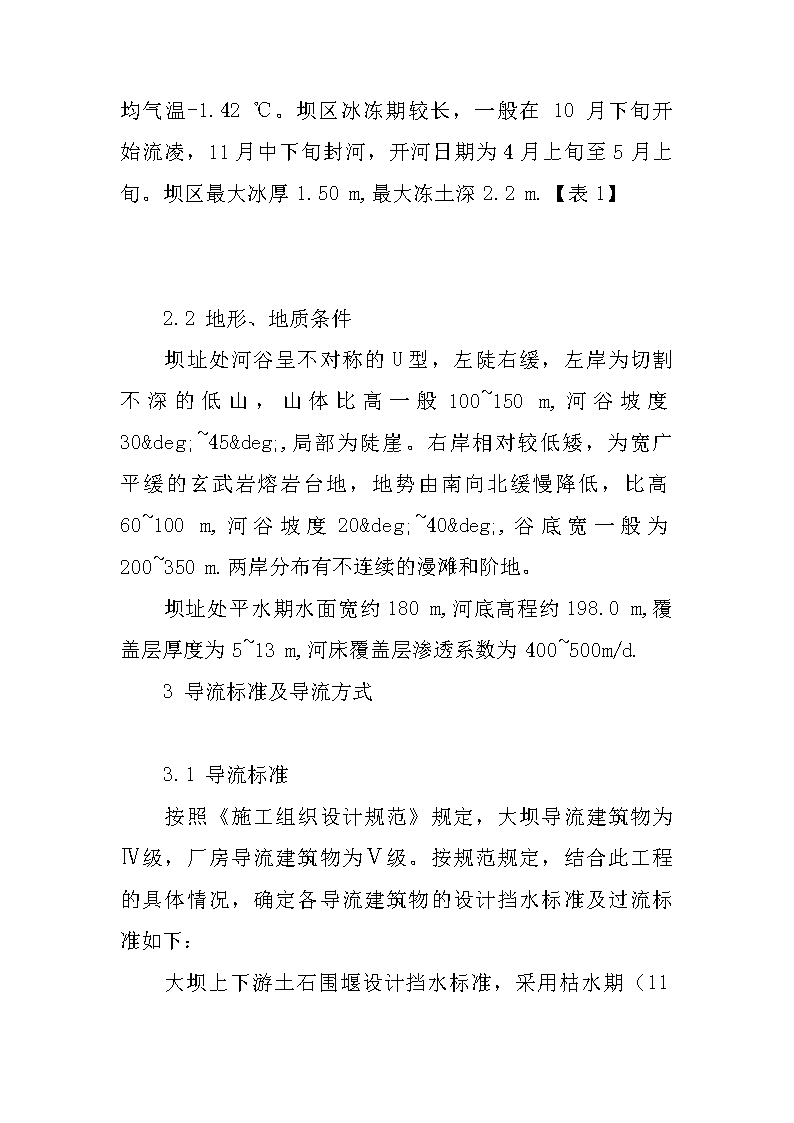

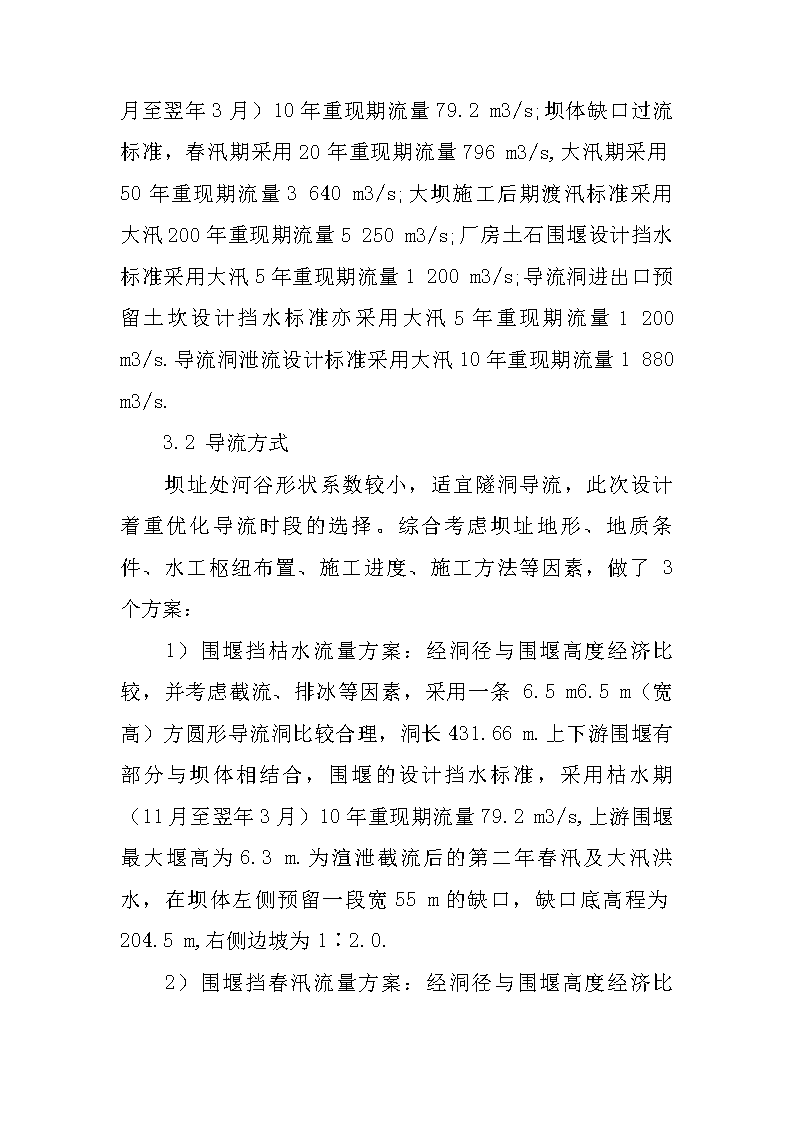

'  河流洪枯流量差别大的电站施工导流设计  1工程概况    新鄂水电站位于黑龙江省逊克县境内的沾河下游,为混合式开发的水力枢纽工程。坝址位于逊克县鄂伦春族自治乡上游15km.电站厂房位于坝址下游4.8km处,距新鄂乡约10.2km.  新鄂水电站是一座以发电为主,兼顾防洪、养鱼等综合效益的水利枢纽工程,水库总库容为15.93108m3,电站总装机容量为100M,长997.66m.2条压力管道内径为4.6m,压力管道长:1号117.60m,2号128.99m.岸坡溢洪道布置4个溢流表孔,每孔净宽12.00m,设12m15.50m的弧形闸门。厂区位于河床左岸,由引水式地面发电厂房、尾水渠和变电站等3部分组成,厂房尺寸为61.90m21.50m39.54m(长宽高)。  2导流条件    2.1水文、气象条件  根据沾河流域洪水特性,此次设计将施工水文时段划分为五期,各时段不同重现期的流量见表1.坝区属高寒山区,极端最低气温-48.1℃,极端最高气温35.2℃ ,多年平均气温-1.42℃。坝区冰冻期较长,一般在10月下旬开始流凌,11月中下旬封河,开河日期为4月上旬至5月上旬。坝区最大冰厚1.50m,最大冻土深2.2m.【表1】    2.2地形、地质条件  坝址处河谷呈不对称的U型,左陡右缓,左岸为切割不深的低山,山体比高一般100~150m,河谷坡度30°~45°,局部为陡崖。右岸相对较低矮,为宽广平缓的玄武岩熔岩台地,地势由南向北缓慢降低,比高60~100m,河谷坡度20°~40°,谷底宽一般为200~350m.两岸分布有不连续的漫滩和阶地。  坝址处平水期水面宽约180m,河底高程约198.0m,覆盖层厚度为5~13m,河床覆盖层渗透系数为400~500m/d.  3导流标准及导流方式    3.1导流标准  按照《施工组织设计规范》规定,大坝导流建筑物为Ⅳ级,厂房导流建筑物为Ⅴ级。按规范规定,结合此工程的具体情况,确定各导流建筑物的设计挡水标准及过流标准如下:   大坝上下游土石围堰设计挡水标准,采用枯水期(11月至翌年3月)10年重现期流量79.2m3/s;坝体缺口过流标准,春汛期采用20年重现期流量796m3/s,大汛期采用50年重现期流量3640m3/s;大坝施工后期渡汛标准采用大汛200年重现期流量5250m3/s;厂房土石围堰设计挡水标准采用大汛5年重现期流量1200m3/s;导流洞进出口预留土坎设计挡水标准亦采用大汛5年重现期流量1200m3/s.导流洞泄流设计标准采用大汛10年重现期流量1880m3/s.  3.2导流方式  坝址处河谷形状系数较小,适宜隧洞导流,此次设计着重优化导流时段的选择。综合考虑坝址地形、地质条件、水工枢纽布置、施工进度、施工方法等因素,做了3个方案:  1)围堰挡枯水流量方案:经洞径与围堰高度经济比较,并考虑截流、排冰等因素,采用一条6.5m6.5m(宽高)方圆形导流洞比较合理,洞长431.66m.上下游围堰有部分与坝体相结合,围堰的设计挡水标准,采用枯水期(11月至翌年3月)10年重现期流量79.2m3/s,上游围堰最大堰高为6.3m.为渲泄截流后的第二年春汛及大汛洪水,在坝体左侧预留一段宽55m的缺口,缺口底高程为204.5m,右侧边坡为1∶2.0.   2)围堰挡春汛流量方案:经洞径与围堰高度经济比较,采用一条9.5m9.5m(宽高)方圆形导流洞,洞长为431.66m.上下游围堰的设计挡水标准采用春汛10年重现期流量620m3/s.上游围堰在204.5m高程以上为自溃堰,在大汛期遇超过Q=620m3/s流量洪水即溃决,上游围堰最大堰高为16.3m.坝体预留缺口与挡枯水流量方案相同。  3)围堰挡全年流量方案:导流洞亦为一条9.5m9.5m(宽高)方圆形隧洞,洞长为431.66m.上、下游围堰的设计挡水标准,采用大汛期10年重期流量1880m3/s,上游围堰最大堰高为30.94m.  综合评价3个方案,挡枯水流量方案工程量最少,因而导流工程造价最低,但主体工程冬季施工量大,坝体填筑强度不够均衡。挡全年流量方案工程量最大,导流工程造价最高,但主体工程冬季施工量小,坝体填筑强度比较均衡,挡春汛流量方案则介于以上两者之间。3个方案工期区别不大,第一台机组发电工期无实质差别。因此选定导流工程量较小的挡枯水期流量方案。  3.3大坝各时段导流程序   第一年10月截流,河水由导流洞泄流,在此期间主要进行大坝基础施工,并形成坝体过流缺口;第二年春汛及大汛,由坝体缺口和导流洞联合泄流,缺口右岸坝体继续施工,第二年10月,开始填筑坝体缺口,河水由导流洞渲泄;第三年大汛由坝体拦洪,导流洞及溢洪道泄流。第三年9月下旬下闸蓄水。  4导流建筑物设计  4.1大坝上、下游土石围堰  围堰最大高度分别为6.3m和2.6m.围堰型式采用双棱体进占的粘土心墙土石围堰,堰顶宽分别为41.75m和27.10m,围堰两侧边坡均为1∶1.3.围堰背水侧堆石棱体与坝体相结合。上下游围堰堰顶长分别为174.00m和97.00m.河床覆盖层厚度为8~13m,且渗透系数很大,采用高喷灌浆作基础防渗处理。【表2】  4.2大坝过流缺口  大坝过流缺口上游部分为水平段,下游部分为斜坡段,坡度比为1∶6.5,水平段底高程为204.50m,斜坡段坡脚底高程为199.00m,缺口底宽为55m,两侧边坡采用1∶2.  坝体缺口与导流洞联合渲泄大汛50年重现期洪水时,坝体缺口平均流速可达6~8m/s.在缺口上游水平段及缺口两侧采用铁丝笼装块石防护,在缺口斜坡段采用混凝土楔形体防护,缺口坡脚下游采用钢筋笼装块石防护,防护长度为20m.  4.3导流洞   导流洞进口位于坝址上游约300m处,呈弧形布置在左岸,方圆形断面尺寸为6.5m6.5m(宽高),洞长为431.66m,洞进出口段明渠长分别为74.0m和210.0m,导流洞进、出口底高程分别为199.00m和198.00m.洞脸采取喷混凝土和锚杆加固处理,导流洞进出口段各20m范围内及洞身(0+205~0+245)m段采用0.50m厚混凝土衬砌。其余部位采用锚喷支护,导流洞底板采用0.15m厚混凝土衬砌。导流洞进口上缘采用椭圆曲线型,洞口两侧设有3.0m厚的混凝土翼墙,采用平板钢闸门为封堵闸门,启闭机平台高程226.50m.  4.4厂房围堰  厂房尾水渠编织袋粘土心墙土石围堰顶高程为198.50m,围堰最大高度为5.5m,围堰顶宽为8.0m,两侧边坡为1∶1.5,堰顶长度为80m.尾水渠两侧浆砌石挡土墙编织袋粘土围堰最大高度为2.64m,顶宽为2.0m,两侧边坡为1∶0.2,堰顶长度为150m.  5截流    根据施工总进度安排,截流时间选定在第一年10月下旬,进占时间为10月上旬,截流标准采用5年重现期旬平均流量87.8m3/s.围堰采用上、下游围堰同时进占,立堵截流,合龙顺序是先上游,后下游。经水力计算,龙口宽度10~20m.合龙时上游最高水位为203.5m,最大落差 3.95m.龙口最大流速4.0m/s,抛石最大粒径0.70m.  6排冰    坝区开河形式为文开、武开或半文半武兼而有之,武开形式大约平均10年可遇一次。春季流冰冰块尺寸较大,最大流冰速度为2.27m/s,最长流冰持续时间为22d.流冰期流量变化幅度为20~600m3/s.施工第二年排冰,主要由底宽55m的坝体缺口通过。为顺利排冰,需在下游段采取破冰措施,开通河道、开江时对上游大冰排采取破碎措施。施工第三年排冰,除上、下游采取破冰措施外,尚要对流冰采取蓄冰在水库措施。  7下闸蓄水措施根据施工总进度安排,下闸蓄水时间定为第三年9月下旬,流量标准采用旬平均5年重现期流量82.6m3/s.导流洞过此流量时闸门前水位为203.40m,采用动水下闸。  闸门设计挡水高度为32.1m.下闸完毕后,即拆除闸门启闭设备并开始导流洞封堵段的混凝土施工。闸门全部关闭后,蓄水保证率按70%计算,第四年6月末可蓄至最低发电水位242.70m.  8结语     1)在高寒山区、河流洪枯流量差别大的条件下兴建土石坝,施工导流设计应该重点分析、研究各个水文时段的洪水资料。结合此工程所在流域的特点,在满足施工进度的前提下,宜尽可能多地划分导流时段,充分利用枯水期,从而节省导流工程量,降低工程造价。  2)在进行导流建筑物设计时,宜考虑水工建筑物的施工条件、施工强度,并充分利用永久泄洪建筑物参与宣泄洪水。此工程中期利用坝体缺口泄洪,后期利用溢洪道泄洪,大大减小了导流洞的尺寸,降低了工程投资。'
