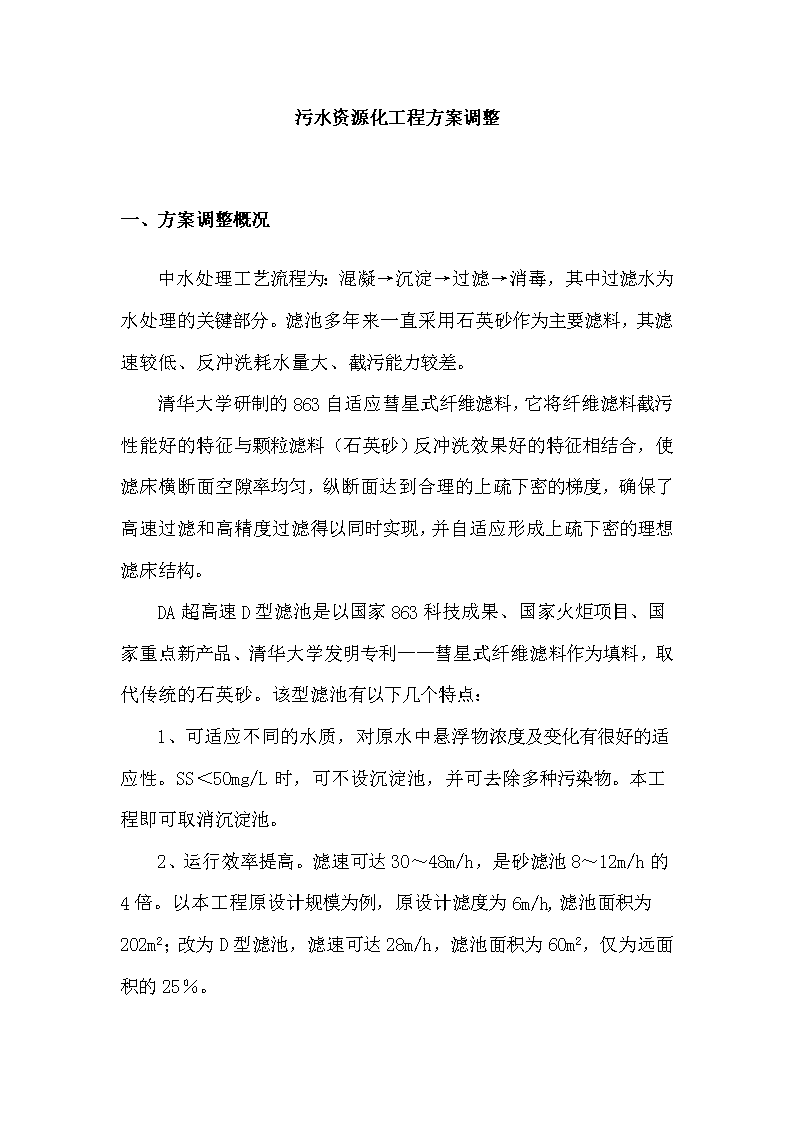

污水资源化工程方案调整

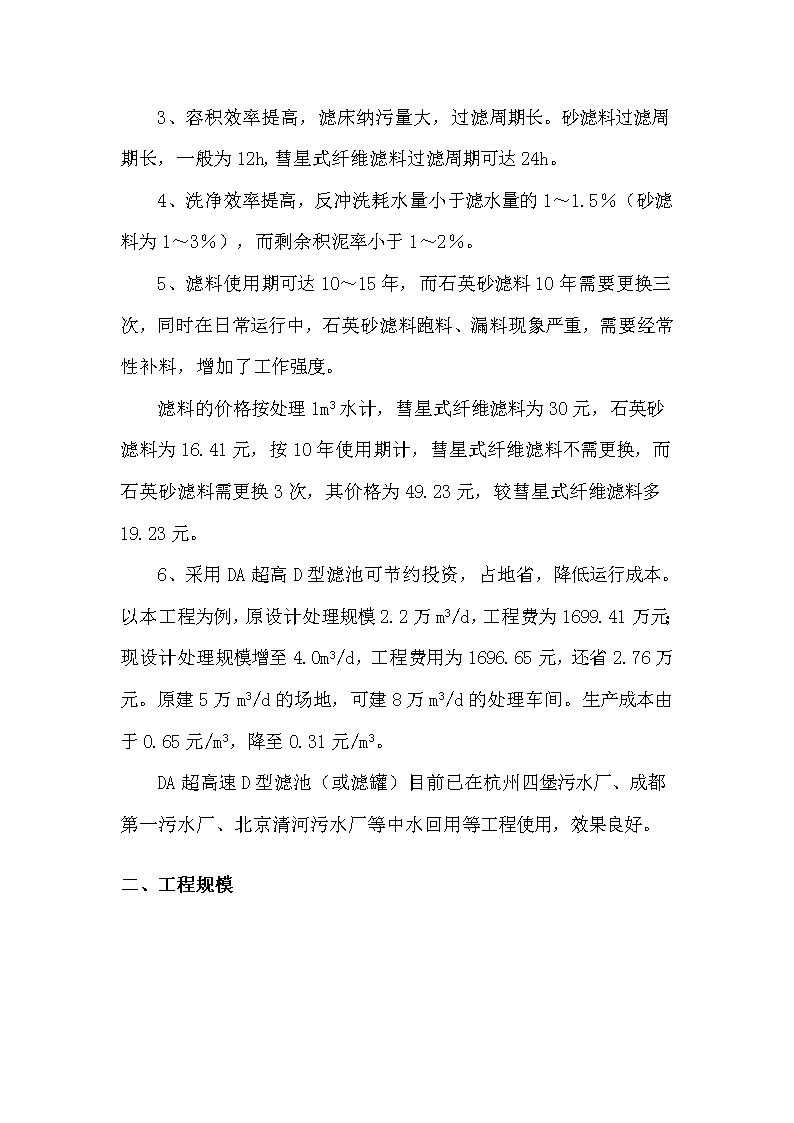

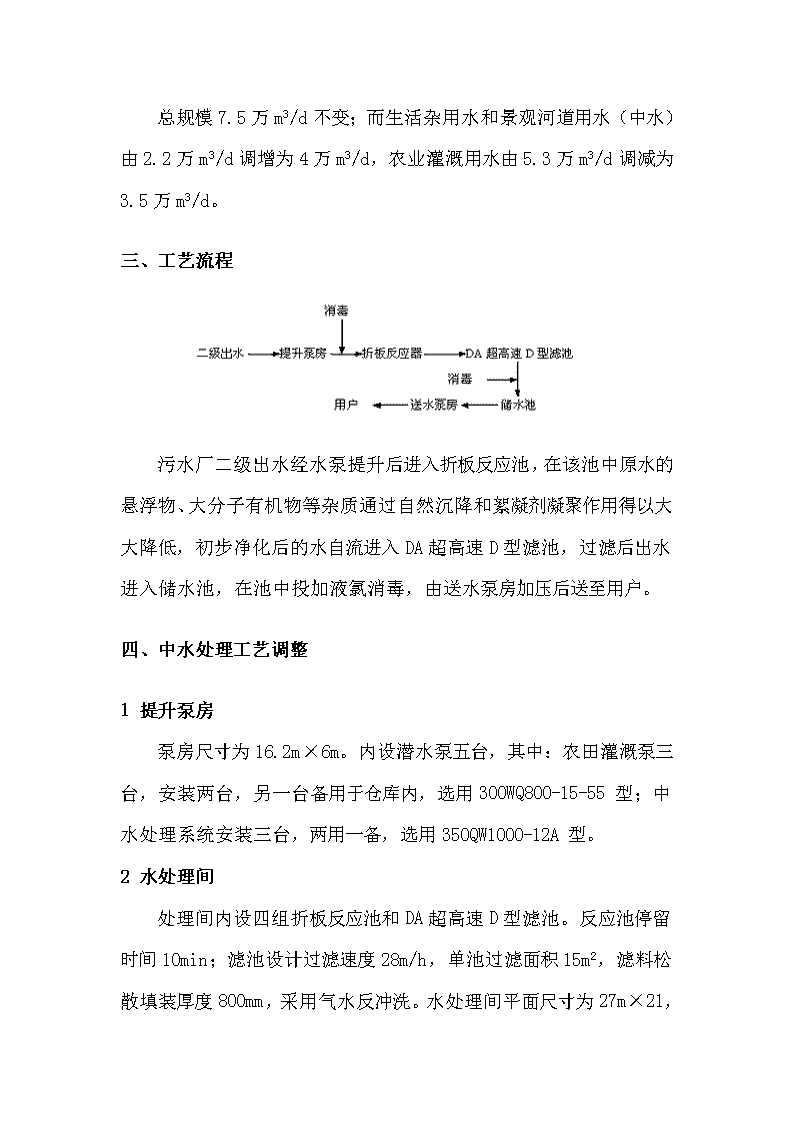

'污水资源化工程方案调整　一、方案调整概况　　中水处理工艺流程为：混凝→沉淀→过滤→消毒，其中过滤水为水处理的关键部分。滤池多年来一直采用石英砂作为主要滤料，其滤速较低、反冲洗耗水量大、截污能力较差。　　清华大学研制的863自适应彗星式纤维滤料，它将纤维滤料截污性能好的特征与颗粒滤料（石英砂）反冲洗效果好的特征相结合，使滤床横断面空隙率均匀，纵断面达到合理的上疏下密的梯度，确保了高速过滤和高精度过滤得以同时实现，并自适应形成上疏下密的理想滤床结构。　　DA超高速D型滤池是以国家863科技成果、国家火炬项目、国家重点新产品、清华大学发明专利——彗星式纤维滤料作为填料，取代传统的石英砂。该型滤池有以下几个特点：　　1、可适应不同的水质，对原水中悬浮物浓度及变化有很好的适应性。SS＜50mg/L时，可不设沉淀池，并可去除多种污染物。本工程即可取消沉淀池。　　2、运行效率提高。滤速可达30～48m/h，是砂滤池8～12m/h的4倍。以本工程原设计规模为例，原设计滤度为6m/h,滤池面积为202m2；改为D型滤池，滤速可达28m/h，滤池面积为60m2 ，仅为远面积的25％。　　3、容积效率提高，滤床纳污量大，过滤周期长。砂滤料过滤周期长，一般为12h,彗星式纤维滤料过滤周期可达24h。　　4、洗净效率提高，反冲洗耗水量小于滤水量的1～1.5％（砂滤料为1～3％），而剩余积泥率小于1～2％。　　5、滤料使用期可达10～15年，而石英砂滤料10年需要更换三次，同时在日常运行中，石英砂滤料跑料、漏料现象严重，需要经常性补料，增加了工作强度。　　滤料的价格按处理1m3水计，彗星式纤维滤料为30元，石英砂滤料为16.41元，按10年使用期计，彗星式纤维滤料不需更换，而石英砂滤料需更换3次，其价格为49.23元，较彗星式纤维滤料多19.23元。　　6、采用DA超高D型滤池可节约投资，占地省，降低运行成本。以本工程为例，原设计处理规模2.2万m3/d，工程费为1699.41万元；现设计处理规模增至4.0m3/d，工程费用为1696.65元，还省2.76万元。原建5万m3/d的场地，可建8万m3/d的处理车间。生产成本由于0.65元/m3，降至0.31元/m3。　　DA超高速D型滤池（或滤罐）目前已在杭州四堡污水厂、成都第一污水厂、北京清河污水厂等中水回用等工程使用，效果良好。二、工程规模 　　总规模7.5万m3/d不变；而生活杂用水和景观河道用水（中水）由2.2万m3/d调增为4万m3/d，农业灌溉用水由5.3万m3/d调减为3.5万m3/d。三、工艺流程　　污水厂二级出水经水泵提升后进入折板反应池，在该池中原水的悬浮物、大分子有机物等杂质通过自然沉降和絮凝剂凝聚作用得以大大降低，初步净化后的水自流进入DA超高速D型滤池，过滤后出水进入储水池，在池中投加液氯消毒，由送水泵房加压后送至用户。四、中水处理工艺调整1提升泵房　　泵房尺寸为16.2m×6m。内设潜水泵五台，其中：农田灌溉泵三台，安装两台，另一台备用于仓库内，选用300WQ800-15-55型；中水处理系统安装三台，两用一备，选用350QW1000-12A型。2水处理间　　处理间内设四组折板反应池和DA超高速D型滤池。反应池停留时间10min；滤池设计过滤速度28m/h，单池过滤面积15m2，滤料松散填装厚度800mm，采用气水反冲洗。水处理间平面尺寸为27m× 21，池体高4.0m。3储水池　　按用水量的9%计，设置容积为4000m3的矩形池。4送水泵房　　送水泵选用300S58B型离心台，三用一备；滤池反冲洗水泵选用300B12型离心泵二台，一用一备，泵房平面尺寸32.4m×10.8m。5加药间　　设全自动三腔絮凝液制备装置一套，并设药品仓库，加药间和药库平面尺寸为9.9m×6.0m。6风机房　　设RD-125型罗茨风机三台，二用一备。风机房平面尺寸10.8m×6m。无动力滗水器在横岗污水处理厂中的应用　　　1　横岗污水处理厂概述　　深圳市横岗污水处理厂总规模20万m3/d，占地6.4万m2，一期规模10万m3/d，采用Han///"sSBR工艺，投资12000万元。整个工艺主体构筑物由8个SBR反应池组成，反应池大小为50m×30m×6.5m ，每个SBR反应池可以单独运转，由进水、反应、沉淀、滗水和待机组成，在目前进水污染物浓度较低的情况下，一个周期大约为4h，其中进水、反应时间占每一循环周期的50%，约2h，沉淀时间一般为1h，滗水和待机时间1h。周期将根据进水水质进行调整。　　无动力滗水器是该SBR工艺最关键的设备之一，也是运行最频繁，要求自动化程度最高的设备之一。它与目前在国内应用的机械旋转式滗水器、虹吸式滗水器、丝杠或钢丝绳套筒式滗水器等形式有明显的不同。2　无动力滗水器结构　　无动力滗水器由3个主要部件及附件组成，结构示意见图1。图1　无动力滗水器结构示意　2.1　浮筒　　浮筒由玻璃钢填充聚胺酯制成，漂浮于水面，使其下悬的滗水器在水面以下，并使滗水器在变化的水位中工作。2.2　滗水管 　　滗水管由增强型玻璃钢制成，该管为水平管，在管的底部45°位置设有若干排水孔，孔内设有弹簧阀，弹簧阀的数量取决于排水量。弹簧阀为压力感应阀，由锥形的阀板、支撑件、弹簧、阀杆和阀头组成。2.3　排水管　　排水管为适应水位变化由一段可曲挠软管组成，并在软管两侧安装带活动节点的管架以限制排水管侧面运动。该管连接在滗水管上，用于排水。2.4　附件　　滗水器附件主要有电动出水阀门、伸缩接头、出水管和滗水器支架。3　无动力滗水器工作原理　　滗水器的浮筒高度随水面高度而变化。在混合和曝气阶段，滗水器处在最高水位，排水孔弹簧阀关闭以保证不排出混合液。排水孔大约在水面下610mm处，可避免浮渣排出。排水时，电动出水阀打开，在滗水器内外产生一个压力差，在这个压力差作用下弹簧阀打开，处理后的水通过滗水器排出。当滗水器到达最低水位时，电动出水阀关闭，滗水器内外水压平衡，弹簧阀复位停止滗水。 　　电动出水阀的打开、关闭是通过污水处理厂的自动控制系统来完成的。4　无动力滗水器的特点　　无动力滗水器是整个工艺中最具特色的设备之一，它的设计尺寸由排水量、排水管径、池的大小、最高水位与最低水位的高差等水力条件决定。无动力滗水器在设计和运行中具有较多优点：　　(1)无动力、性能稳定、故障率低、维修方便、维护费用低。　　(2))排水孔在水面下，并且该装置设有防浮渣阀，能有效地防止表层浮渣经表面涡流带入出水中，出水SS值极低，出水SS的降低，相应地提高了除磷效果。　　(3)弹簧阀设计独特，为压力感应阀，能连续工作，不易疲劳和损坏，大大减少了维修量。　　(4)滗水过程由浮筒控制，滗水层稳定。　　(5)滗水能力大，水头损失小，每套滗水器滗水能力可以大于1500m3/h，滗水深度大于1.82m，水头损失小于0.6m。'
