建筑节能施工设计的方案

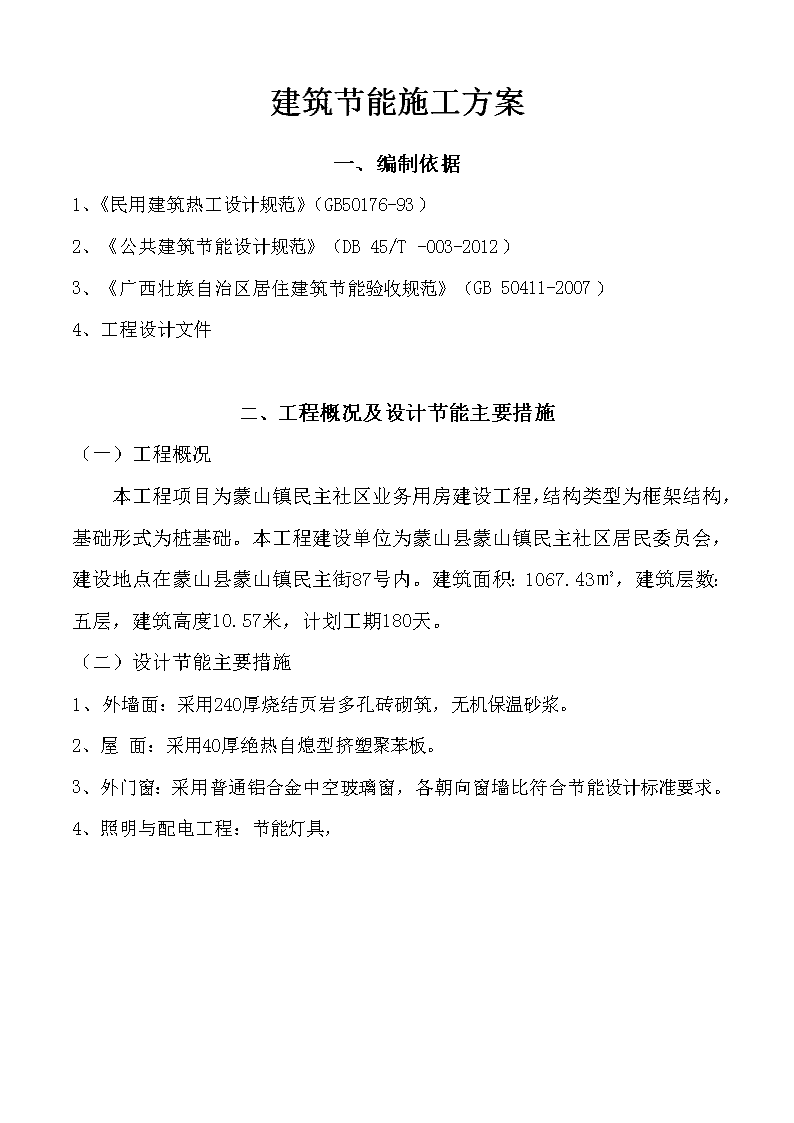

'建筑节能施工方案一、编制依据1、《民用建筑热工设计规范》（GB50176-93）2、《公共建筑节能设计规范》（DB45/T-003-2012）3、《广西壮族自治区居住建筑节能验收规范》（GB50411-2007）4、工程设计文件二、工程概况及设计节能主要措施（一）工程概况本工程项目为蒙山镇民主社区业务用房建设工程，结构类型为框架结构，基础形式为桩基础。本工程建设单位为蒙山县蒙山镇民主社区居民委员会，建设地点在蒙山县蒙山镇民主街87号内。建筑面积：1067.43㎡，建筑层数：五层，建筑高度10.57米，计划工期180天。（二）设计节能主要措施1、外墙面：采用240厚烧结页岩多孔砖砌筑，无机保温砂浆。2、屋面：采用40厚绝热自熄型挤塑聚苯板。3、外门窗：采用普通铝合金中空玻璃窗，各朝向窗墙比符合节能设计标准要求。4、照明与配电工程：节能灯具， 三、节能工程施工工艺（一）外墙保温工程一、施工准备1、外墙多孔砖1.1外墙页岩多孔砖应有出厂合格证，检测报告等有关资料，并且具有有效的产品出厂日期。对其他外观、尺寸、规格进行验收，合格后方可进场。2、无机保温砂浆1、施工工艺（1）基层处理墙面应清理干净，清洗油渍、清扫浮灰等；旧墙面松动、风化部分应剔除干净墙表面凸起物大于或等于10mm时应剔除。（2）界面拉毛为保证界面砂浆施工的适宜性，在施工时应合理调整界面砂浆达到适宜的稀稠度拉毛不宜太厚，但必须保证所有的墙面做到毛面处理（3）吊垂直、套方、弹控制线、做饼、冲筋、做口根据保温设计厚度，在顶部墙面大角处固定钢线，吊垂直。根据垂直控制通线垂直方向灰饼，再根据两垂直方向灰饼之间的通线，做墙面保温层厚度灰饼，每灰饼之间的距离（横、竖、斜向）不超过2m。灰饼用保温砂浆做。（4）抹保温浆料 需设专人专职进行保温浆料的搅拌，以保证搅拌时间和配合比的准确。保温层浆料应在2h内用完。无机保温砂浆保温层每层抹灰厚度最适宜一般在20mm左右。每遍间隔24小时，施工温度偏低时，间隔时间可延长。施工宜自上而下，最后一遍无机保温砂浆浆料施工时应达到帖饼、冲筋的厚度，并用大杠搓平，使墙面平整度达到要求。（5）安全技术措施1、分格线、滴水槽、门窗框、槽盒上残存砂浆应及时清理干净。2、作业时，应防止破坏已抹好的墙面，门窗洞口、边、角、垛宜采取保护性措施。其它工程作业时不得污染或损坏墙面，严禁踩踏窗口。3、各构造层在凝结硬化前应防止水冲、撞击、振动。4、系统墙面完工后要妥善保护、不得玷污、磕碰、损坏。5、应遵守有关安全操作规程。（1）严格遵守各项安全管理制度和安全操作规程。（2）施工前必须对工人进行质量安全技术交底。（3）对脚手架进行全面的检查，尤其是脚手片必须满铺，确保检查合格后方可进行施工。（4）对一些连墙件等其他安全设施不得随意拆除。 （二）屋面做法一、材料准备1、材料1.1按设计要求的品种购进保温材料，其容重、导热系数应符合设计要求和相应的质量要求，有出厂合格证并进行抽样复试，各种指标合格后方可在工程上使用。1.2材料进场时要码放在平整坚实的场地妥善保管，防止雨淋暴晒，避免破损污染。 2、作业条件2.1屋面基层已施工完毕，操作面平整、干净、干燥，穿过屋面的管道根部已处理完毕，并经检查合格办理交接手续后。二、操作工艺1、清理基层面，清除基层上的尘土垃圾。2、铺设保温层2.1弹线、拉线、找泛水：按设计要求的铺设厚度及各部位的坡度，在屋面四周女儿墙上弹线或做标记抄平、拉线，找出坡度。应拉不大于6*6米网格，以控制保温层表面各部的标高及铺设厚度。2.2保温材料应铺平垫稳，较厚时上下接缝应相互错开，板间缝隙应采用同材质材料嵌塞密实。2.3保温层宜倒着铺设，已铺完的施工面不得直接在上面行走。3、保温层施工完毕应及时进行找平层施工，雨季施工应采取防雨措施。（四）铝合金窗安装1、施工材料与主要施工机械装备（1）铝合金窗：规格、型号应符合设计要求，并有出厂合格证。（2）铝合金窗使用的五金材料配件应与门窗型号匹配，使用的零部件及固定件最好采用不锈钢，若采用其他材质必须进行防腐处理。（3）防腐材料及保温材料应符合设计要求，并有出厂合格证。（4）水泥应使用325号以上的水泥，中砂按要求备齐。（5）与固定结构的连接铁构件按规范要求备好。并做好防腐处理。（6）嵌缝材料、密封胶的品种、型号应符合设计要求。 （7）防锈漆、铝纱、压纱条等应符合设计要求，并有出厂合格证。（8）密封条的规格、型号应符合设计要求，有产品的出厂合格证。（9）主要机具：切割机、手电钻、焊机等。2、作业条件（1）结构质量经验收合格，工种之间办理了交接手续。（2）按要求确定好窗位置，校正好门窗洞位置尺寸及标高。（3）检查窗两侧连接铁件位置与墙体预留孔洞位置是否吻合，若有问题提前处理，并清除预留孔洞内的建筑垃圾。（4）窗的拆包检查，将窗框周围的包扎拆去，按设计要求核对型号、检查外观质量和表面平整度，如发现质量、型号有问题时，及时找有关供货商进行协商解决，经整改鉴定合格方可安装。（5）认真检查铝合金窗的保护膜的完整，如有破损，应补粘后再安装。3、工艺流程弹线找规矩—窗洞处理—窗洞内埋设连接铁件—拆包检查窗质量—检查保护膜—窗安装—窗口四周嵌缝、填保温材料—清理—安装五金配件—安装密封条—质量检查—成品保护。4、质量标准（1）铝合金窗及配件质量，必须符合设计要求和有关标准的规定。（2）安装位置、开启方向必须符合设计要求。（3）安装必须牢固，预埋件的数量、位置、埋设连接方法必须符合设计要求。（4）非不锈钢配件必须做防腐处理；严禁用水泥砂浆做门窗框与墙体之间的填塞材料。（5）推拉门窗扇关闭严密，间隙均匀，开启灵活。 （6）配件齐全，安装位置正确、牢固、灵活适用，达到各自功能，端正美观。（7）窗框与墙体间缝隙填嵌饱满密实，表面平整、光滑、无裂缝，填塞材料、方法符合设计要求。（8）铝合金窗表面洁净，无划痕、碰伤、锈浊；涂胶表面光滑、平整，厚度均匀，无气孔。（9）允许偏差项目：窗框两对角线长度差、正、侧面的垂直度、水平度、标高等不得超过规范要求的数度。5、成品保护（1）铝合金窗应入库存放，下面垫起、垫平，码放整齐。对已装好披水的窗存放时注意不要损坏披水。（2）保护膜应检查完整无损后再进行安装，安装后及时将窗框两则用木板条捆绑好，禁止从窗口运送任何材料，防止撞坏损伤。（3）如采用低碱性水泥或豆石混凝土填缝时，填后及时将水泥浆刷净，防止水泥砂浆固化后不好清理，损坏表面的氧化膜。（4）在填缝前对与水泥砂浆接触面应涂刷防腐剂进行处理。（5）抹灰前将铝合金窗用塑料薄膜保护，在室内湿作业未完成前，任何工种不得破坏保护膜，防止砂浆对其表面层的侵浊。（6）保护膜应在交工前撕去，要轻撕，不可用刀铲，防止将表面划伤，影响美观。（7）铝合金表面如有胶状物时，应使用绵丝粘专用溶剂拆试干净，如发现局部划痕，可用小毛刷粘染色液进行涂染。（8）在施工和材料运输中，严禁碰、擦、砸和损坏门窗樘料。（9）建立严格的成品保护制度。 （五）玻璃1、材料及主要机具（1）玻璃的品种、规格、颜色应符合设计要求，其质量应符合有关产品质量标准。（2）主要机具：工作台、玻璃刀、木柄锤和安全带等。2、作业条件（1）玻璃应在内外门窗安装后，经检查合格，并在涂刷最后一道油漆前进行安装。玻璃安装前应按照设计要求的尺寸并参照实测尺寸，预先集中裁制，裁制好的玻璃应按不同的规格和安装顺序码放在安全地方备用。对于集中加工后进场的半成品，应有针对性选择几樘进行试安装，提前核实来料的尺寸留量，边缘不得有斜曲或缺口、缺角等情况，必要时应做再加工处理或更换。框料、扇玻璃裁割尺寸应符合国家标准，并满足设计和安装要求。3、工艺流程玻璃挑选、裁制—分规格码放—安装前擦净—安橡胶垫块—镶嵌玻璃—密封胶4、注意问题（1）按当天安装的玻璃数量、规格运送到位，不宜过多，以免造成损耗。（2）安装顺序按先外后内，如安装人员充足可以同时进行。（3）玻璃安装前应清理裁口。（4）安装玻璃及面积大于0.65平方米的玻璃时，安装有竖框中玻璃，应放在两块定位垫块上，定位垫块距玻璃垂直边缘的距离约为玻璃宽的1/4，且不宜小于150MM。安装窗中玻璃，按开启方向确定定位垫块位置，定位垫块宽度应大于玻璃厚度，长度不宜小于25MM，并符合设计要求。（5）玻璃安装完毕，应清理干净，有正反面的玻璃安装的朝向有正确。 6、成品保护（1）已安装门窗玻璃的单元，专人负责管理，每日定期开关门窗，大风天气和雨天必须关好门窗。（3）对于面积大及造价较贵的玻璃，宜在竣工验收前安装，避免安装时间过长造成玻璃损坏。（4）玻璃安装时，安装人员要注意对窗台及门窗口抹灰等项目的成品保护。（六）照明与配电工程1管内穿线1.1照明应按相分色，L1、L2、L3三相分别以黄、绿、红的颜色加以区分、地线（PE线）为黄绿双线、零线为淡蓝色、控制线为白色；动力线L1、L2、L3三相分别以黄、绿、红的颜色加以区分；1.2放线前应根据施工图对导线的规格、型号进行核对，放线时应将导线放在放线架或放线车上；将导线前端的绝缘皮剥去，然后将线芯直接插入带线的盘圈内回折压实，绑扎牢固，平滑2灯具安装2.1工艺流程：检查灯具组装灯具安装灯具灯具接线安全检查通电试运行。2.2灯具相线应经开关控制：灯具安装必须牢固端正，位置正确。2.3凡安装距地面高度低于或等于2.4m的灯具其金属外壳必须连接保护地线，且有明显标志。3现场检查内容3.1 灯具规格、型号必须符合设计的要求和国家标准的规定且有产品合格证、CCC认证及证书复印件;灯具配件必须齐全，无机械损伤、变形、油漆脱落、灯罩破裂、灯箱裂翘等现象，灯内配线严禁外漏，线芯截面不得小于0.5m㎡;并在进场验收时对荧光灯具的效率、照明设备等技术性能进行核查，并经建立检查认可，形成相应的验收，核查记录。3.2导线在进场时应检查其规格、型号、电压等级均应符合设计要求，产品的技术文件、“CCC”认证检验报告、合格证要齐全；电线上标示清楚、齐全；并应对其截面和每芯导体的电阻值进行见证取样送检，其电阻值应符合《建筑节能工程施工质量验收规范》中的相关要求。3.3在通电时运行中，要测试并记录照明系统的照度和功率密度值。照度值不小于设计值得90%；功率密度值要符合《建筑照明设计标准》中的有关规定。四、本工程施工环境及特点：本工程在进行上述项目施工时，必须加强施工区域的封闭管理，派人巡查，严禁闲人进入工地，同时经常与甲方进行沟通，及时向他们反馈情况，并对本企业工人进行安全教育，特别是进行铝合金窗施工时，必须加强成品和半成品的保护，破损玻璃集中收集，及时清运，不能乱扔乱放，以免造成安全隐患。此外，下工时要对施工场地进行检查，各种机具、工具要及时收回入库，拉下电源，清理场地。本工程在施工中必须抓好防盗抢的保卫工作，加强安防，特别是晚上保证专人值班，尽快完成外窗的施工。'
