施工测量专项施工设计的方案

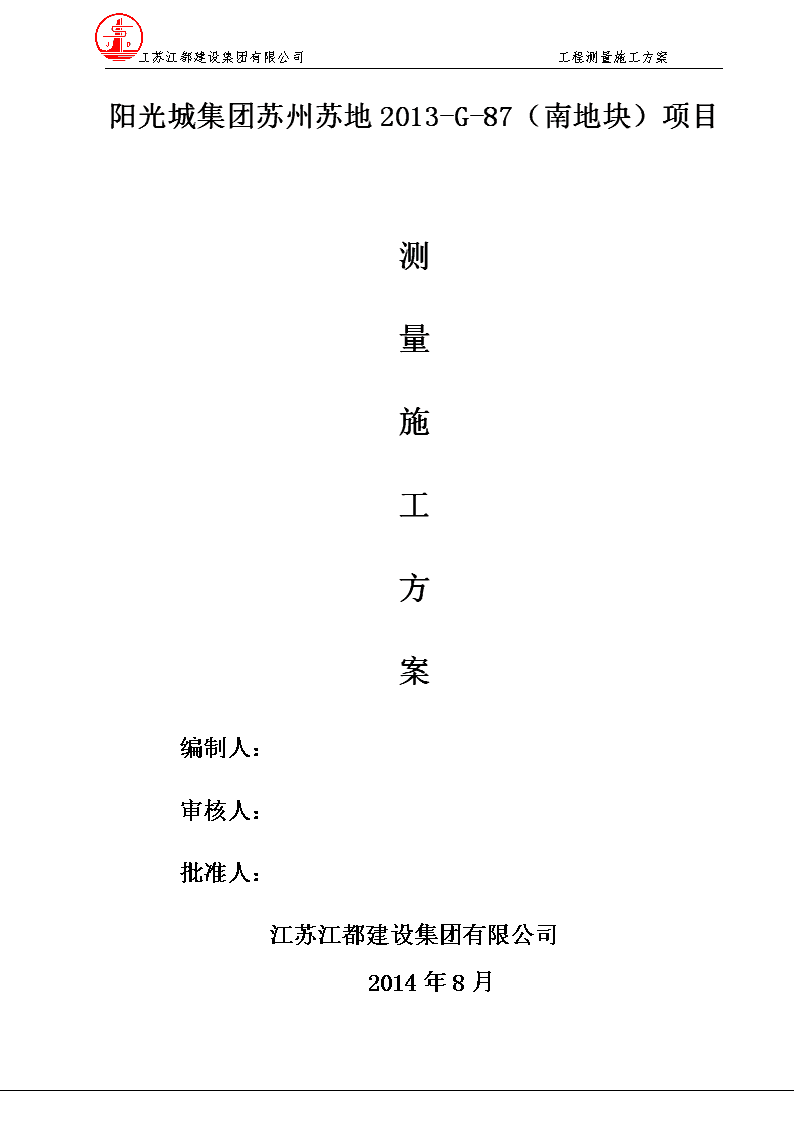

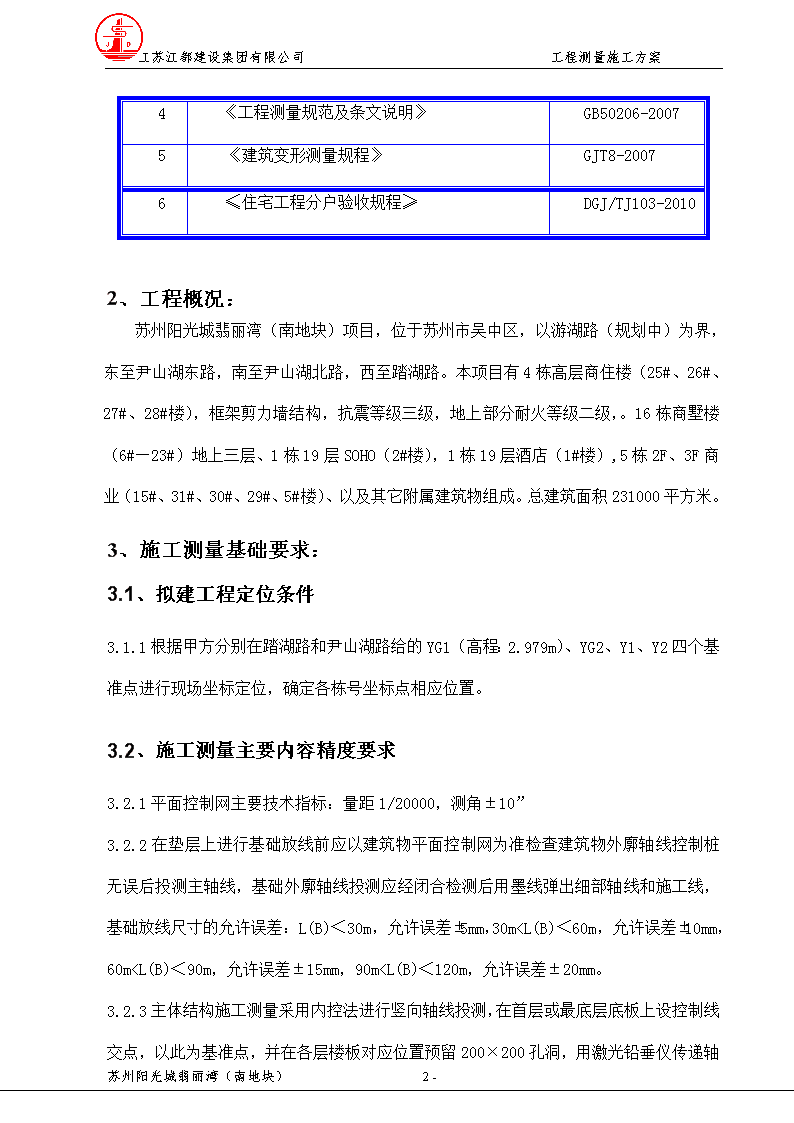

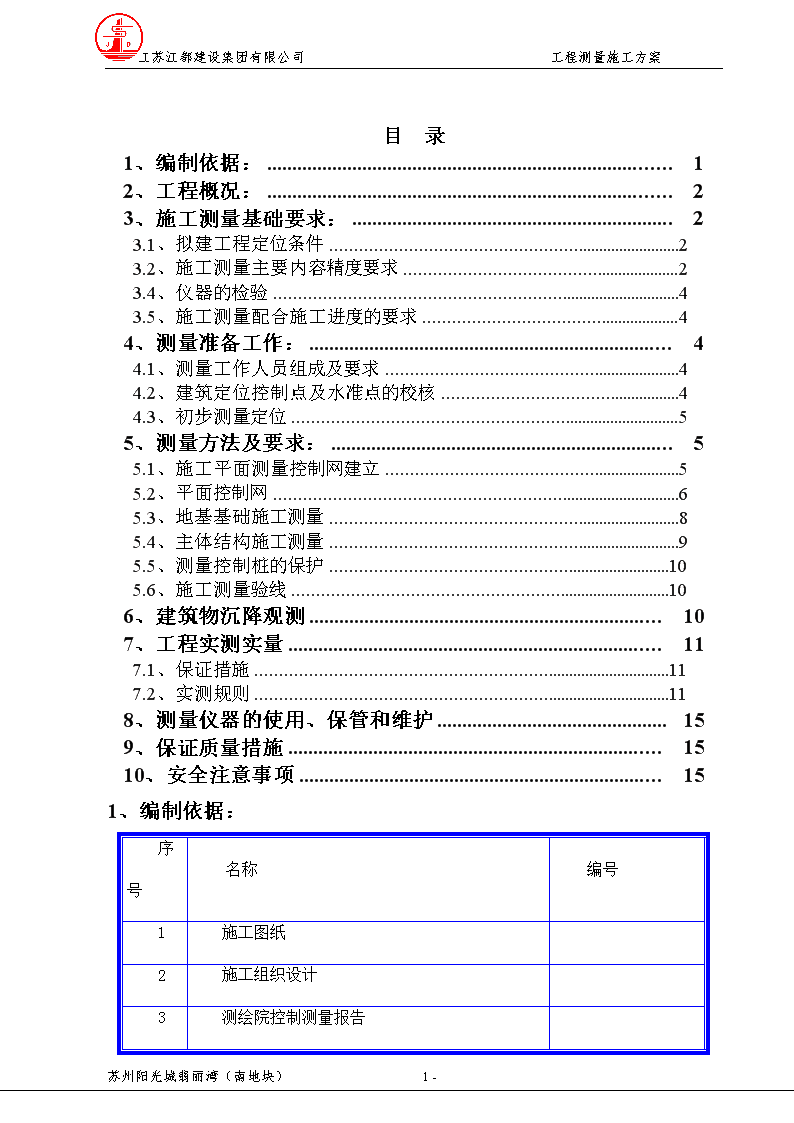

'江苏江都建设集团有限公司工程测量施工方案阳光城集团苏州苏地2013-G-87（南地块）项目测量施工方案编制人：审核人：批准人：江苏江都建设集团有限公司2014年8月苏州阳光城翡丽湾（南地块）16- 江苏江都建设集团有限公司工程测量施工方案目录1、编制依据：12、工程概况：23、施工测量基础要求：23.1、拟建工程定位条件23.2、施工测量主要内容精度要求23.4、仪器的检验43.5、施工测量配合施工进度的要求44、测量准备工作：44.1、测量工作人员组成及要求44.2、建筑定位控制点及水准点的校核44.3、初步测量定位55、测量方法及要求：55.1、施工平面测量控制网建立55.2、平面控制网65.3、地基基础施工测量85.4、主体结构施工测量95.5、测量控制桩的保护105.6、施工测量验线106、建筑物沉降观测107、工程实测实量117.1、保证措施117.2、实测规则118、测量仪器的使用、保管和维护159、保证质量措施1510、安全注意事项151、编制依据：序号名称编号1施工图纸2施工组织设计3测绘院控制测量报告苏州阳光城翡丽湾（南地块）16- 江苏江都建设集团有限公司工程测量施工方案4《工程测量规范及条文说明》GB50206-20075《建筑变形测量规程》GJT8-20076≤住宅工程分户验收规程≥DGJ/TJ103-20102、工程概况：苏州阳光城翡丽湾（南地块）项目，位于苏州市吴中区，以游湖路（规划中）为界，东至尹山湖东路，南至尹山湖北路，西至踏湖路。本项目有4栋高层商住楼（25#、26#、27#、28#楼），框架剪力墙结构，抗震等级三级，地上部分耐火等级二级，。16栋商墅楼（6#—23#）地上三层、1栋19层SOHO（2#楼），1栋19层酒店（1#楼）,5栋2F、3F商业（15#、31#、30#、29#、5#楼）、以及其它附属建筑物组成。总建筑面积231000平方米。3、施工测量基础要求：3.1、拟建工程定位条件3.1.1根据甲方分别在踏湖路和尹山湖路给的YG1（高程：2.979m）、YG2、Y1、Y2四个基准点进行现场坐标定位，确定各栋号坐标点相应位置。3.2、施工测量主要内容精度要求3.2.1平面控制网主要技术指标：量距1/20000，测角±10”3.2.2在垫层上进行基础放线前应以建筑物平面控制网为准检查建筑物外廓轴线控制桩无误后投测主轴线，基础外廓轴线投测应经闭合检测后用墨线弹出细部轴线和施工线，基础放线尺寸的允许误差：L(B)＜30m，允许误差±5mm，30m
