土方专项施工设计的方案交底

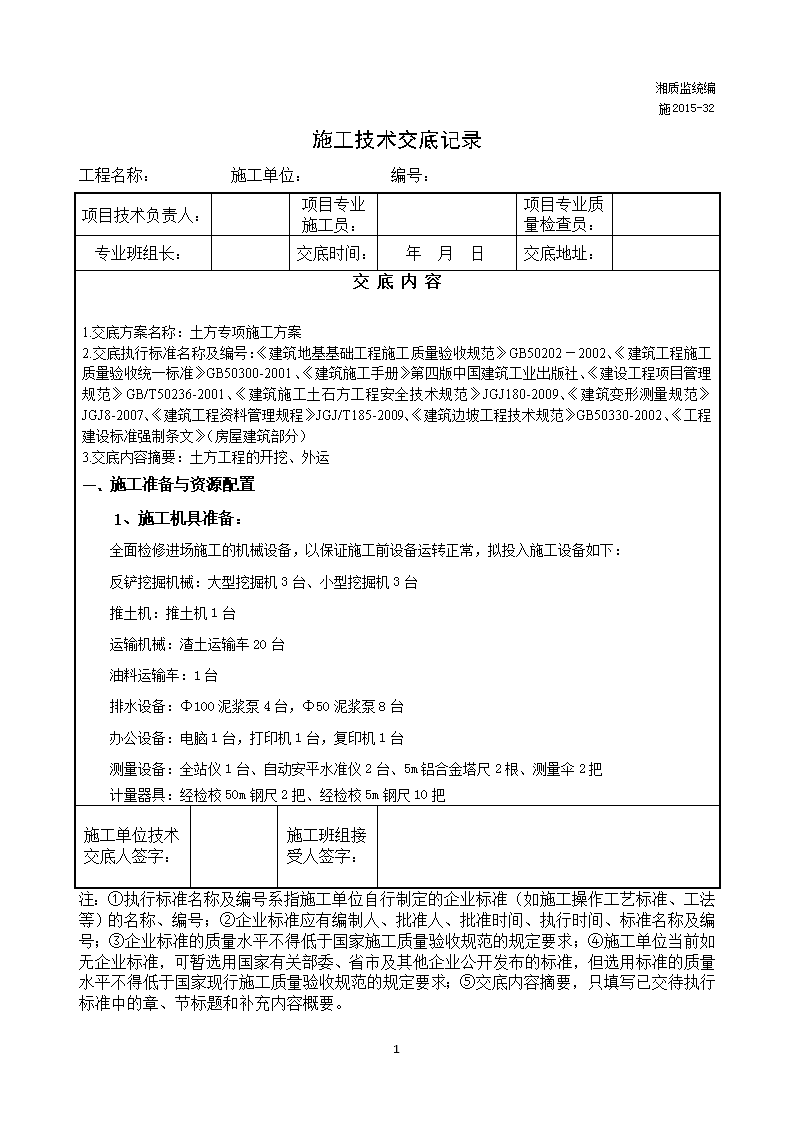

'湘质监统编施2015-32施工技术交底记录工程名称：施工单位：编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：交底内容1.交底方案名称：土方专项施工方案2.交底执行标准名称及编号：《建筑地基基础工程施工质量验收规范》GB50202－2002、《建筑工程施工质量验收统一标准》GB50300-2001、《建筑施工手册》第四版中国建筑工业出版社、《建设工程项目管理规范》GB/T50236-2001、《建筑施工土石方工程安全技术规范》JGJ180-2009、《建筑变形测量规范》JGJ8-2007、《建筑工程资料管理规程》JGJ/T185-2009、《建筑边坡工程技术规范》GB50330-2002、《工程建设标准强制条文》（房屋建筑部分）3.交底内容摘要：土方工程的开挖、外运一、施工准备与资源配置1、施工机具准备：全面检修进场施工的机械设备，以保证施工前设备运转正常，拟投入施工设备如下：反铲挖掘机械：大型挖掘机3台、小型挖掘机3台推土机：推土机1台运输机械：渣土运输车20台油料运输车：1台排水设备：Φ100泥浆泵4台，Φ50泥浆泵8台办公设备：电脑1台，打印机1台，复印机1台测量设备：全站仪1台、自动安平水准仪2台、5m铝合金塔尺2根、测量伞2把计量器具：经检校50m钢尺2把、经检校5m钢尺10把施工单位技术交底人签字：施工班组接受人签字：注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。8 湘质监统编施2015-32施工技术交底记录工程名称：施工单位：编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：2、人员准备：拟投入人员如下：A、项目部施工管理技术人员：10人B、机械设备管理员：3人C、土方机械操作工人：20人D、土方运输机械司机：14人E、专业水电工：2人F、保卫人员：4人G、泥副工：10人3、技术准备：认真审阅施工图纸，参加设计交底和图纸会审，针对图纸中存在的问题和错误提出修正意见。复测控制桩高程及坐标并制定测量方案。项目部组织现场施工管理人员及班组负责人仔细查阅图纸，且必须于施工前组织相关人员进行图纸和技术交底，认真学习掌握施工图的内容、要求和特点，同时针对有关施工技术和图纸存在的疑点作好记录，通过会审，对图纸中存在的问题及时解决。及时查阅地质勘察报告，了解地质构造，及时提出疑问。熟悉图纸各部位截面尺寸、标高制定土方开挖方法。二、施工部署：1、施工顺序本工程按照先地下后地上、先深后浅的原则组织施工，地下室按照区域各划分为二个施工区域；采取先深后浅的方式进行施工。2、施工重点、难点本工程施工重点在于合理组织基础土方开挖与桩基础施工及边坡安全监测、管理；难点在于地下室（体育馆、小学部教学楼地下）区域的土方开挖，桩顶标高地下室部分低于正负零-5.45m，地下室土方开挖完毕后方可进行地下室桩基施工。合理组织土方开挖与桩基工程施工是本工程基础施工的难点。3、进度目标：一施工段地下室（1#栋D、E区（小学部）与6#栋（体育馆））土方部分工期为20天，其中地下室施工完成后基坑桩基础计划时间约为30天；二施工段2#栋（食堂）、3#栋（教师公寓）、4#栋（男生公寓）、5#栋（女生公寓）待桩基础完成施工单位技术交底人签字：施工班组接受人签字：注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。8 湘质监统编施2015-32施工技术交底记录工程名称：施工单位：编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：后进行基础土方开挖，计划工期25天；三施工段1#栋B区（中学部）、1#栋C区（综合楼）、1#栋A区（科技楼）基础土方开挖工期为20天；总体分三个施工段开挖同时穿插桩基础施工与基坑边坡防护等工序对现场管理与施工人员、机械资源的调配要求非常高。三、主要施工方法A、操作工艺流程确定开挖方法、路线和坡度→将开挖范围用石灰线进行标记→铺设场内施工便道→设排水沟、降水井→降水→土方分层分段开挖、边坡支护→修整边、角部位→清理基底→基底验收B、土方施工工艺土方开挖1）、制定土方开挖方法、顺序、路线，按照开槽支撑、先撑后挖、分层开挖、严控超挖的原则进行开挖2）、依据预先确定好的挖掘机行进路线，基础采用倒退行进点式开挖。3）、根据施工图纸及放坡宽度及开挖深度，对土方施工范围平面位置进行测设，用石灰线做标记并钉出控制木桩指导施工。4）、土方开挖按照从上至下、分层分段依次进行，大面积底板标高不一时，机械开挖采取先整片挖至平均标高，再分别挖较深部位的方法作业。采用挖掘机依据预先确定行进路线进行开挖，根据实际情况基础分布采用在沟端、沟侧开挖，自卸汽车布置于挖掘机一侧，以减少回转角度，提高生产效率。为有效控制挖土深度及范围，在挖土同时，施工技术人员随时进行测量指挥挖土机械进行施工。5）、基槽开挖形成后，及时挖设排水沟，在基础开挖过程中不断抽出地下水，使地下水位降低到坑底500mm以下，直至挖土及后续基础施工完毕为止。6）、基槽边角部位、机械不便开挖处，采取人工配合修整坑壁、边坡。修整余土清理至机械作业半径内，由机械运走。7）、机械开挖接近基底时，应预留300mm厚土层由人工清理，避免超挖或造成基底土体扰动。8）、基槽开挖并清理完毕后，及时通知建设、设计、地勘、监理单位进行验槽，根据设计及规范要求判断地基土质情况。对不符合要求的松软土层、孔洞等，作出地基处理记录，完全符合要求后由验收各方签署隐蔽工程验收记录。施工单位技术交底人签字：施工班组接受人签字：注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。8 湘质监统编施2015-32施工技术交底记录工程名称：施工单位：编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：土方回填将原地面的杂物清理干净，由自卸汽车运至场外。如遇沟塘，则应按以下办法处理：先用污水泵把水抽干，并排到临时排水沟，再用挖掘机清除淤泥，淤泥由汽车运出，采用分层回填并夯实，由最低处填起，填土松铺厚度须按规范要求实施。当填土接近设计标高时，测量员加强测量检查，控制最上一层填土厚度。最上一层填土应根据现场土质和现场情况留准虚高。土方施工基础排水措施施工现场无排水沟渠及市政管网，仅南向、北向低洼处为拟建市政干网可供排水。地下室（1#栋D、E区（小学部）、6#栋（体育馆））施工时，沿地下室四周砌筑排水沟，并按要求设置集水井，将水汇集后，集中采用水泵排至北向低涵。地下室（1#栋D、E区（小学部）、6#栋（体育馆））边坡处理（基坑）地下室基坑边坡：基坑四周以及边坡附近无建筑物、构筑物，基坑底标高为-5.450m，地下室面积约4636.2㎡，地下室施工周期较短，根据现场实际情况，图书馆北面、南面、东面均为敞开式，重点为西侧基坑边坡，为降低安全隐患，拟将基坑西向边坡采用分级放坡，考虑基坑深度不大，拟采用二级放坡，坡比为1:1；边坡采用挖掘机械进行修整，基坑坡顶设置防护栏杆，坡顶、坡底设置截水沟、排水沟，坡顶上部视情况采用1:2水泥砂浆进行局部硬化，以减小雨水冲刷给边坡带来的影响。四、质量保证措施：1、工程质量的好坏，取决于施工人员素质水平的高低，为保证工程施工质量和施工进度目标的顺利实现，本公司将选派专业水平高、业务能力强、经验丰富的施工技术人员、施工管理人员及操作熟练的技术工人。2、建立健全各项规章制度对质量保证体系人员进行职责分工，建立健全岗位责任制，制定各项操作规程，加强岗位职责检查，督查各级人员负责的工程质量，以确保各种规章制度的顺利执行和各项工作的顺利开展，提高工作质量，以确保工序质量和工程质量，同时建立相应的奖惩制度。3、遵循监理程序认真学习合同文件及有关技术规范，遵循工程监理程序，自觉接受监理工程师的监督和指导。4、做好施工前的准备工作施工单位技术交底人签字：施工班组接受人签字：注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。8 湘质监统编施2015-32施工技术交底记录工程名称：施工单位：编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：施工前的准备工作是否充分，是关系到工程能否如期开工以及开工后能否按计划进行，工程质量能否有效控制的重要前提。因此，在施工准备阶段必须认真做好施工组织设计、施工方案和施工用图纸的设计工作，制定工程进度计划，按计划组织各类资源（劳动力、材料、设备等）进场。3、土方开挖工程质量验收标准及检验方法：项序项目允许偏差或允许值(㎜)检验方法校基基坑基槽挖方场地平整管沟人工机械主控项目1标高-50±30±50-50水准检查2长度、宽度(由设计中心向两边量)+200-50+300-100+500-150+100经纬仪、用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度20205020用2米靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析土方开挖工程质量检验标准（mm）五、安全管理保障措施：1、安全防范技术措施在距基坑（槽）边1m周围沿基坑四周用Ø48钢管设置防护栏杆，立杆间距约2m，高出自然地坪1.5m，立杆埋深大于0.2m，水平横杆设置二道，一道设置在离地200mm处，另一道设置在离地1.2m处（详下图），沿立杆间距靠基坑侧设置斜向撑杆。基坑边严禁堆放材料，确保材料离基坑边符合安全规范要求。施工单位技术交底人签字：施工班组接受人签字：8 注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。湘质监统编施2015-32施工技术交底记录工程名称：施工单位：编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：沿基坑四周设置警示牌，夜间加设红色警示灯标志。2、安全管理措施根据本单位工程的结构特点、施工条件、施工方法、选用的机械设备以及施工用电线路、施工现场及周边环境等因素制订安全施工措施。1）、所有进场施工人员必须佩带安全帽。2）、在基坑（槽）上口5m范围内不许重车停留。3）、基坑（槽）外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。4）、坑（槽）下人员休息要远离基坑边及放坡处，以防不慎。5）、挖土机械工作回转半径范围内不得站人或进行其他作业。挖土机操作和汽车装土行驶要听从现场指挥；所有车辆必须严格按规定的开行路线行驶，防止撞车。6）、夜间施工作业，机上及作业地点必须有充足的照明设施，在危险地段应设置明显的警示标志和护栏。7）、各项施工机械操作手必须持证上岗，严格遵守现行机械设备操作规程。3、安全技术交底负责施工的项目技术人员从工程开始到工程结束，按进度及作业项目编制分部分项安全技术交底及安全防护措施，项目技术负责人或安全员负责进行审批。要求安全技术交底能根据各道工序施工作业面的不同环境、不同高度等因素，有针对性的及时向班组操作人员进行安全技术交底。书面交底应有交底人和被交底人在技术交底上签字备查，以示责任。4、安全检查（1）、安全生产检查的内容1）建设部《建筑施工安全检查标准》（JGJ59-2011）的内容；2）项目经理部在安全技术措施中明确相应的安全检查标准和规定。（2）、项目经理部进行定期与不定期的安全检查1）、项目经理部每周定期进行一次安全生产检查，由项目安全生产领导小组负责组织实施。生产班组每天进行上岗前检查和作业中检查。2）、项目经理部结合季节特点和工程进度进行不定期安全检查。施工单位技术交底人签字：施工班组接受人签字：注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④8 施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。湘质监统编施2015-32施工技术交底记录工程名称：施工单位：编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：3）、安全检查采取随机抽样、现场观察、实地检测相结合的方法，记录检测结果。对施工中存在的不安全行为和隐患，项目部安全检查人员应及时分析原因，制定相应的整改措施；负责整改的单位、班组在整改后应及时向项目质安科写出书面报告，质安科立即派员进行复查，并形成复查书面记录。4）、项目经理部每次检查后应编写安全检查报告，对项目安全状况予以真实评估，将检查结果及时反馈到项目经理及公司生产部门。（5）、安全教育项目经理部每半月组织管理人员、班组长进行安全专业知识学习,并对生产班组开展一次安全生产知识普及教育；生产班组每周必须进行一次班组安全生产活动，由班组长主持，形成文字记录，项目安全员负责督促、检查。（6）、安全隐患治理1）对事故隐患采取预测、预控、预防的措施，控制危险点，消除事故源，做好超前安全防范工作，坚持“先防护后施工；无防护不施工”的原则。2）项目经理部对查出隐患立即发出安全隐患整改通知单。受检单位应对安全隐患进行分析，制定纠正和预防措施。纠正预防措施应经项目负责人批准后实施。3)安全员对检查出的违章指挥和违章作业行为应向责任人当场指出，限期整改纠正。七、文明施工工地现场设文明施工管理办公室，设专职文明施工管理员一名。环境保护归属文明施工管理办公室管理，具体要求做到以下几点：1、项目部应根据《环境管理体系标准》（GB/T24000-ISO14000）建立项目环境监控体系，不断反馈监控信息，采取整改措施。项目部此项工作应委派专门文明施工管理人员进行。2、经过施工现场的地下管线，由发包人在施工前将详细的分布图提供给承包人，标出位置并加以保护。3、场区雨季施工在项目部大门处设置车辆冲洗设备，防止泥水造成当地环境的破坏，泥浆地表水严禁留入排污管。施工单位技术交底人签字：施工班组接受人签字：注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。8 8'
