高层建筑临时用电施工设计方案

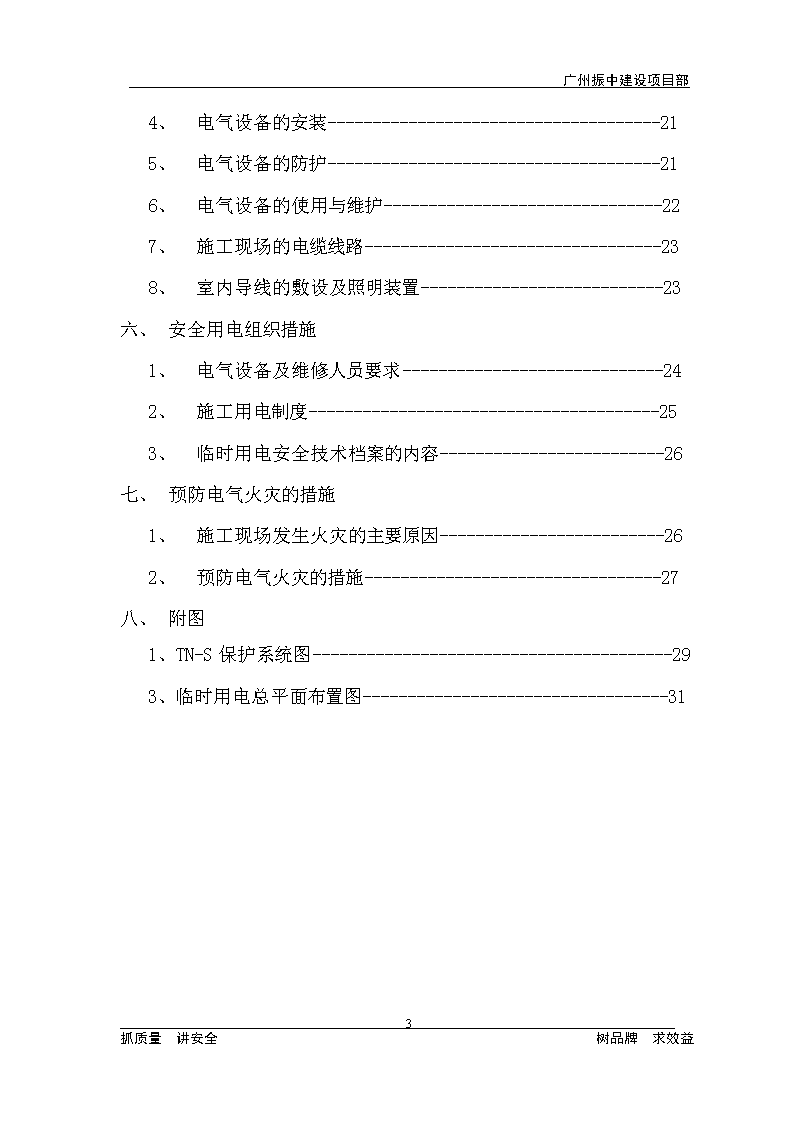

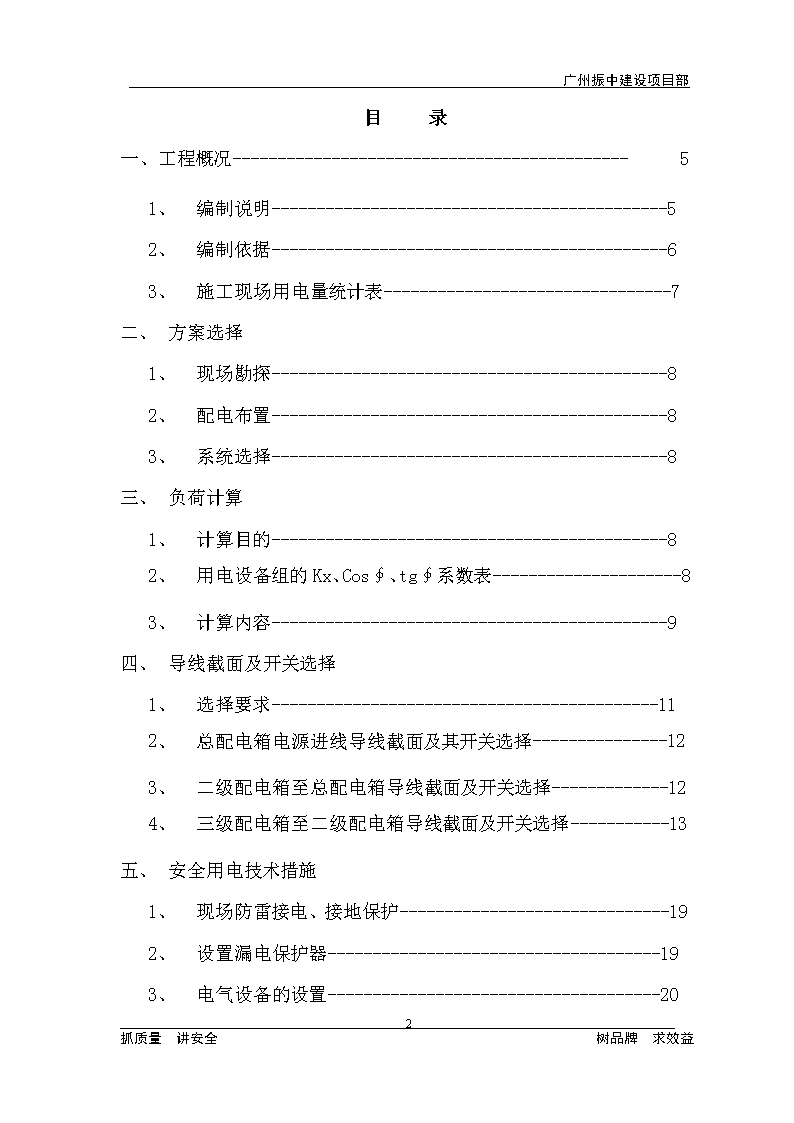

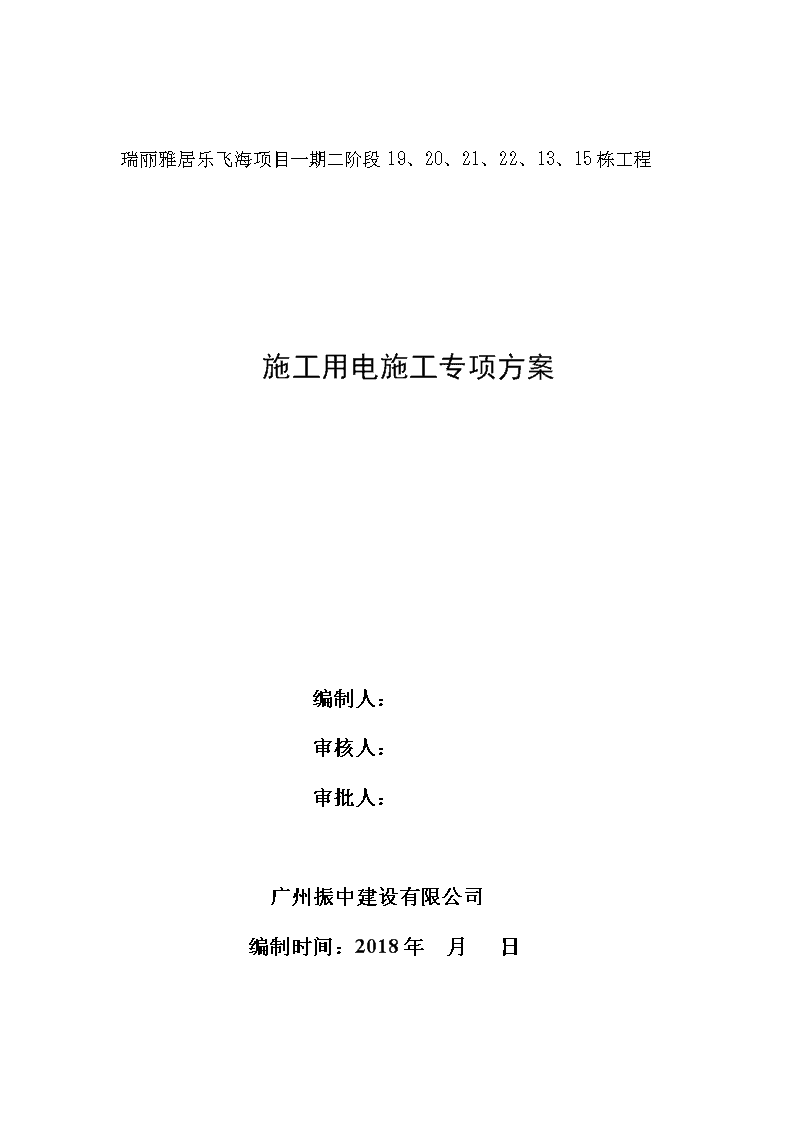

'广州振中建设项目部瑞丽雅居乐飞海项目一期二阶段19、20、21、22、13、15栋工程施工用电施工专项方案编制人：审核人：审批人：广州振中建设有限公司编制时间：2018年月日32抓质量讲安全树品牌求效益 广州振中建设项目部目录一、工程概况--------------------------------------------51、编制说明--------------------------------------------52、编制依据--------------------------------------------63、施工现场用电量统计表--------------------------------7二、方案选择1、现场勘探--------------------------------------------82、配电布置--------------------------------------------83、系统选择--------------------------------------------8三、负荷计算1、计算目的--------------------------------------------82、用电设备组的Kx、Cos∮、tg∮系数表---------------------83、计算内容--------------------------------------------9四、导线截面及开关选择1、选择要求-------------------------------------------112、总配电箱电源进线导线截面及其开关选择---------------123、二级配电箱至总配电箱导线截面及开关选择-------------124、三级配电箱至二级配电箱导线截面及开关选择-----------13五、安全用电技术措施1、现场防雷接电、接地保护------------------------------192、设置漏电保护器-------------------------------------193、电气设备的设置-------------------------------------2032抓质量讲安全树品牌求效益 广州振中建设项目部1、电气设备的安装-------------------------------------212、电气设备的防护-------------------------------------213、电气设备的使用与维护-------------------------------224、施工现场的电缆线路---------------------------------235、室内导线的敷设及照明装置---------------------------23二、安全用电组织措施1、电气设备及维修人员要求-----------------------------242、施工用电制度---------------------------------------253、临时用电安全技术档案的内容-------------------------26三、预防电气火灾的措施1、施工现场发生火灾的主要原因-------------------------262、预防电气火灾的措施---------------------------------27四、附图1、TN-S保护系统图----------------------------------------293、临时用电总平面布置图----------------------------------3132抓质量讲安全树品牌求效益 广州振中建设项目部一、工程概况工程名称：瑞丽雅居乐飞海项目一期二阶段19、20、21、22、13、15栋工程建设单位：瑞丽雅居乐旅游置业有限公司勘察单位：中国有色金属工业昆明勘察设计研究院设计单位：广州市番禺城市建筑设计院监理单位：广州市宏业金基建设监理咨询有限公司施工单位：广州振中建设有限公司瑞丽雅居乐飞海项目一期二阶段19、20、21、22、13、15栋工程由广州振中承建。总建面：约95362㎡地上25层，层高3米。建筑工程等级一级,采用桩筏基础,桩为长螺旋钻孔灌注桩,建筑结构形式剪刀墙,抗震等级为二级,抗震设防烈度8,地下室防水设计建筑分类一类,耐火等级一级,防水等级二级。设计使用年限50年。一、编制依据（1）、工程施工现场平面布置图（2）、瑞丽雅居乐飞海项目一期二阶段19、20、21、22、13、15栋工程规模及各种临时用电设备配置（3）、《施工现场临时用电安全技术规范》JGJ46-2006（4）、《建筑施工安全检查标准》JGJ59-99（5）、《建筑施工安全检查评分标准》JGJ59-99（6）、《建筑施工现场临时用电设计、施工与管理》32抓质量讲安全树品牌求效益 广州振中建设项目部（7）、瑞丽雅居乐飞海项目一期二阶段19、20、21、22、13、15栋工程施工图纸1、施工现场用电量统计表序号设备名称安装功率数量合计功率备注1塔机31.9KW4台127.6KW2施工电梯30KW6台180KW3砂浆搅拌机5KW4台20KW4震捣器1.1KW15台16.5KW5圆盘踞3KW12台36KW6打夯机2KW6台12KW7加压泵3.5KW4台14KW8潜水泵2KW10台20KW9电动弯管机1.5KW6台9KW10电动套丝机1.2KW6台7.2KW11钢筋切断机3KW12台36KW12钢筋弯曲机3KW12台36KW32抓质量讲安全树品牌求效益 广州振中建设项目部13钢筋调直机7.5KW12台90KW14平板振动器1.1KW12台148KW15真空吸水机2.5KW6台15KW16砼抺光机1.1KW6台6.6KW17直螺纹连接机2KW2台4KW18木工多用机床3KW4台12KW19台式钻床1.5KW2台3KW20电动试压泵1KW12台12KW电动机额定总功率ΣP1=1056KW21对焊机75KVA3台225KVA22直流电焊机20KVA6台120KVA23交流电焊机23.5KVA10台235KVA24电渣压力焊机23.5KVA8台188KVA电焊机额定总电容量ΣP2=1134KVA一、方案选择1、现场勘探32抓质量讲安全树品牌求效益 广州振中建设项目部施工单位根据建设单位提供的全套施工图，对现场进行勘探。本工程所在地来安碧桂园·城市花园一期，施工范围内无上下管道，无各种埋地线路。根据现场用电总量及结合当地供电情况，从箱变临时用电引入供施工使用。本设计负责箱变总配电房至项目总箱，及二级配电箱至各主要施工机械线路及电器开关的选择。1、配电布置根据现场的实际情况及总平面布置图的要求，决定在现场设三个现场总配电房，每个配电房设两台总柜，由总配电房分别引入各栋一级配电箱，再由各栋一级配电箱引入二、三级配电箱。3、系统选择根据《施工现场临时用电安全技术规范》JGJ46-2006，本着规范安全节约的原则。本工程现场的供电系统方式采用TN-S系统。二、负荷计算1、计算目的：为各种电气设备及配电导线截面及开关箱合理选择，用电总量引入合理定位等提供科学的依据。2、用电设备组的Kx、Cos∮、tg∮系数表用电设备组名称KxCosφtgφ电动机10台以下10台以上30台以上0.70.60.50.680.650.650.081.171.17电焊机10台以下10台以上0.60.50.70.651.021.1732抓质量讲安全树品牌求效益 广州振中建设项目部1、计算内容：总用电量按以下公式计算：P=1.05～1.1(K1×ΣP1/COS￠+K2×ΣP2+K3×ΣP3+K4×ΣP4)式中：P=供电设备总需要容量（KVA）P1=电动机额定功率（KW）P2=电焊机额定电容量（KVA）P3=室内照明容量（KW）P4=室外照明容量（KW）COS￠-电动机平均功率因素，一般取0.65～0.75。电动机额定总功率ΣP1=1056KW。电焊机额定总电容量ΣP2=1134KVA(电渣焊电焊机和交流电焊机配套)。现场室内照明容量ΣP3取动力用电的20%为211KW。室外照明容量ΣP4=105KW。取：需要系数K1=0.5，需要系数K2=0.5，需要系数K3=0.8，需要系数K4=1代入计算式得：P=1.05～1.1×(0.5×1056/0.65+0.5×1134+0.8×211+105)=1.1×1651=1816KVA经计算总用电量约为1816KVA，甲方提供的630KVA3台箱变能满足B1区施工现场用电量要求。32抓质量讲安全树品牌求效益 广州振中建设项目部一、导线截面及开关的选择1、选择要求①导线应能承受最低的机械强度要求，架空线须采用绝缘铜线（S≥10㎜²）或绝缘铝线（S≥16㎜²）跨越公路、电力线路档距内的架空绝缘铝线最小截面S≥35㎜²，绝缘铜线S≥16㎜²。②导线必须能够承受负荷电流长期通过所引起的温升，不能因为过热而损坏导线的绝缘，负载的计算电流为：Ijs=Kx×A③当供电线路很长时，线路上的电压下降值就比较大，导线上的电压下降值应不超过规定的容许电压下降值，其导线截面为：S=Kx×㎜²2、总配电箱电源进线导线截面及其开关选择由于现场总箱至配电箱距离较短，因此不考虑电压降，只按导线的安全载流量选择导线截面。按导线的安全载流量选择导线截面查表：Kx=0.5Cosø=0.7Pe总=829KWIjs==900A根据实际情况，施工工序要求，施工现场用电设备的使用为大用电量的空压机和施工电梯不会同时使用，决定选用6根VV-4×120＋1×70㎜²32抓质量讲安全树品牌求效益 广州振中建设项目部电缆作为现场进线电缆。分别引入6台总配电箱，每台箱内选择断路器NM10-400/330断路器1个，其脱扣器整定电流值为IZ=400A;NM10-250/330断路器4个，其脱扣器整定电流值为IZ=250A。二级配电箱至总配电箱导线截面及开关选择。1）计算电流：查表：Kx=1Cosø=0.7Pe=35+60+5.5+7.5+5.5+3+3+5.5+31.3+24.38+4.4+6+7.5+37+2.8+12.19+10=260KWIjs===275A选择导线截面为VV-4×95＋1×50㎜²电缆穿钢管埋地敷设2）选择开关箱内断路器为NM10-250/330断路器，其脱扣器整定电流值为IZ=250A。3）选择漏电保护器DZ15LE-150/4091漏电保护器2个，DZ15LE-100/4091漏电保护器3个，DZ15LE-60/4091漏电保护器3个，DZ15LE-30/4091漏电保护器2个。其漏电动作电流不大于70mA额定漏电动作时间小于0.1s。1、一级配电箱至二级配电箱导线截面及开关选择（1）、搅拌机导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.68Ijs=KXPe/√3UeCOSφ=7.5÷√3÷0.38÷0.68=16.7A32抓质量讲安全树品牌求效益 广州振中建设项目部2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-5×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=30A;DZ15LE-30/4091漏电保护器，其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（2）、塔吊导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.7Ijs=KXPe/√3UeCOSφ=31.9÷√3÷0.38÷0.7=76A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-3×16+2×6电缆，NM10-100/330断路器，其脱扣器整定电流值为IZ=100A;DZ15LE-100/4091漏电保护器，其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（3）、施工电梯导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.65Ijs=KXPe/√3UeCOSφ=30÷√3÷0.38÷0.65=140A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-3×50+2×25电缆，NM10-150/330断路器，其脱扣器整定电流值为IZ=150A;DZ15LE-150/4091漏电保护器，其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（4）、电焊机导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.432抓质量讲安全树品牌求效益 广州振中建设项目部Ijs=KXPe/√3UeCOSφ=23.9÷√3÷0.38÷0.4=46A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-2×16+1×10电缆，NM10-60/330断路器，其脱扣器整定电流值为IZ=60A;DZ15LE-60/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（5）、木工圆盘锯导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.7Ijs=KXPe/√3UeCOSφ=5.5÷√3÷0.38÷0.7=11.9A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-5×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（6）、振捣器导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.65Ijs=KXPe/√3UeCOSφ=2.2÷√3÷0.38÷0.65=5.1A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-5×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ32抓质量讲安全树品牌求效益 广州振中建设项目部=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（7）、空气压缩机导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.65Ijs=KXPe/√3UeCOSφ=18.5÷√3÷0.38÷0.65=43.2A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-3×6+1×2.5电缆，NM10-60/330断路器，其脱扣器整定电流值为IZ=50A;DZ15LE-60/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（8）、由于施工现场用电设备集中在楼层施工平面上，所以由二级配电箱引一条电缆到施工平面，设一移动配电箱，各用电开关箱由移动配电箱取电。移动配电箱导线截面及活动箱内电气设备的选择1）计算电流查表KX=0.6,COSφ=0.7Ijs=KXPe/√3UeCOSφ=85.4A2）选择电缆截面，查表选用VV-3×16+2×6电缆，NM10-100/330断路器，其脱扣器整定电流值为IZ=100A;DZ15LE-100/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（9）、钢筋调直机导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.65Ijs=KXPe/√3UeCOSφ=7.5÷√3÷0.38÷0.65=17.5A32抓质量讲安全树品牌求效益 广州振中建设项目部2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-4×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（10）、钢筋切断机导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.65Ijs=KXPe/√3UeCOSφ=2.2÷√3÷0.38÷0.65=5.1A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-4×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（11）、钢筋弯曲机导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.65Ijs=KXPe/√3UeCOSφ=5.5÷√3÷0.38÷0.65=12.9A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-4×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（12）、加压泵导线截面及开关箱内电气设备的选择1）计算电流32抓质量讲安全树品牌求效益 广州振中建设项目部查表KX=1,COSφ=0.65Ijs=KXPe/√3UeCOSφ=3÷√3÷0.38÷0.65=7A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-4×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（13）、对焊机导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.4Ijs=KXPe/√3UeCOSφ=31.3÷√3÷0.38÷0.4=118A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-2×35+1×16电缆，NM10-150/330断路器，其脱扣器整定电流值为IZ=150A;DZ15LE-150/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（14）、蛙式打夯机导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.68Ijs=KXPe/√3UeCOSφ=2.8÷√3÷0.38÷0.68=6.3A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-4×32抓质量讲安全树品牌求效益 广州振中建设项目部2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=30A;DZ15LE-30/4091漏电保护器，其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（15）、混凝土泵导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.68Ijs=KXPe/√3UeCOSφ=100÷√3÷0.38÷0.68=223A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-4×95+1×50电缆，NM10-250/330断路器，其脱扣器整定电流值为IZ=250A;DZ15LE-250/4091漏电保护器，其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（16）、楼层用电每3层设一开关箱，用于楼层用电导线截面及开关箱内电气设备的选择1）计算电流查表KX=0.6,COSφ=0.7Ijs=KXPe/√3UeCOSφ=85.4A2）选择电缆截面，查表选用VV-3×16+2×6电缆，NM10-100/330断路器，其脱扣器整定电流值为IZ=100A;DZ15LE-100/4091漏电保护器。其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（17）、钢筋房配电箱至二级配电箱导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.6832抓质量讲安全树品牌求效益 广州振中建设项目部Ijs=KXPe/√3UeCOSφ=78÷√3÷0.38÷0.68=174A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-3×50+2×25电缆，NM10-150/330断路器，其脱扣器整定电流值为IZ=150A;DZ15LE-150/4091漏电保护器1个，DZ15LE-100/4091漏电保护器2个，DZ15LE-30/4091漏电保护器3个，其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（18）、移动配电箱至二级配电箱导线截面及开关箱内电气设备的选择1）计算电流查表KX=1,COSφ=0.68Ijs=KXPe/√3UeCOSφ=37÷√3÷0.38÷0.68=82A2)选择电缆截面，根据线缆安全载流量及线缆的机械强度查表选用VV-3×16+2×6电缆，NM10-100/330断路器，其脱扣器整定电流值为IZ=100A;DZ15LE-100/4091漏电保护器2个，DZ15LE-30/4091漏电保护器3个，其漏电动作电流不大于30mA额定漏电动作时间小于0.1s。（19）、开关箱至二级配电箱导线截面及开关箱内电气设备的选择同控制设备电流值及电缆选择，所有电缆采用五芯电缆。一、安全用电技术措施1、现场防雷、接零接地保护⑴、施工现场高度在20m以上的脚手架，正在施工的建筑物以及塔式起重机等，均应装设防雷保护。32抓质量讲安全树品牌求效益 广州振中建设项目部⑵、接引至电气设备的工作零线与保护零线必须分开。保护零线上严禁装设开关或熔断器。⑶、接引至移动式电动工具或手持式电动工具的保护零线必须采用铜芯软线，其截面不宜小于相线的1/3，且不得小于1.5㎜²。⑷、用电设备的保护地线或保护零线应并联接地，并严禁串联接地或接零。⑸、保护地线或保护零线应采用焊接、压接、螺栓连接或其他可靠方法连接。严禁缠绕或钩挂。⑹、Ⅰ类电气设备的金属外壳及与该电气设备连接的金属构架，必须采取可靠的接地保护。（Ⅰ类电气设备的确定应符合现行国家标准的规定）2、设置漏电保护器⑴、施工现场的配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。⑵、各级开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。⑶、漏电保护器应装设在配电箱隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。⑷32抓质量讲安全树品牌求效益 广州振中建设项目部、漏电保护器的选择应符合国标GB6829-86《漏电电流保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定动作时间应小于0.1S。在潮湿和有腐蚀介质的场所，漏电保护器应采用防溅型产品，其额定漏电动作电流应不大于15Ma，额定漏电动作时间应小于0.1S。3、电气设备的设置⑴、配电系统应设置总配电屏和分配电箱或设置总配电箱，实行三级配电，二级保护。⑵、动力配电箱与照明配电箱宜分开设置。如合置同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。⑶、开关箱应由末级分配电箱配电，开关箱应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。⑷、总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。⑸、配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物体。⑹32抓质量讲安全树品牌求效益 广州振中建设项目部、配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m。移动式分配电箱、开关箱的下皮与地面距离为0.6～1.5m。配电箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5㎜。⑺、配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门外。4、电气设备的安装⑴、配电箱内的电气应首先安装在金属或非木制的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。⑵、配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动，并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。⑶、配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。⑷、配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2.5㎜²。⑸、各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须作保护接零，保护零线应经过接线子板连接。⑹、配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。⑺、导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。32抓质量讲安全树品牌求效益 广州振中建设项目部5、电气设备的防护⑴、在建工程不得在高、低压线路下方施工，高低压线路下方不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物。⑵、施工时各种器具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。当外电架空线路的电压为1～10KV时，其最小安全操作距离为6m。⑶、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1KV以下时，最小垂直距离为6m。⑷、对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标示牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。⑸、对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。6、电气设备的使用与维护⑴、施工现场的所有配电箱每天电工进行日常检查、维修。检查、维修人员必须是专业电工。工作时必须戴好绝缘用品，必须使用电工绝缘工具。项目部每半月组织一次检查。⑵、检查、维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。32抓质量讲安全树品牌求效益 广州振中建设项目部⑶、配电箱内盘面上应标明各回路的名称、用途，同时要作出分路标记。⑷、总分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁。⑸、各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。⑹、配电箱、开关箱的进线口和出线口宜设在箱的下面或侧面，电源的引出线应穿管并设防水弯头。⑺、配电箱、开关箱内的导线应绝缘良好、排列整齐、固定牢固，导线端头应采用螺栓连接或压接。⑻、照明、动力合一的配电箱应分别装设开关。⑼、配电箱、开关箱内安装的接触器、开关等电气设备，应动作灵活，接触良好可靠，触头没有严重烧蚀现象。⑽、熔断器的容体更换时，严禁用不符合原规格的熔体或金属线代替熔丝。⑾、熔体熔断后，必须查明原因并排除故障后方可更换；装好保护罩后方可送电。⑿、插销和插座必须配套使用。Ⅰ类电气设备应选用可接保护线的三孔插座，其保护端子应与保护地线或保护零线连接。7、施工现场的电缆线路⑴、本工程电缆线路敷设方式采用直接埋地敷设。其电缆在室外直接埋地敷设的深度不宜小于0.2～0.7m，穿过ø48×32抓质量讲安全树品牌求效益 广州振中建设项目部3.5钢管，作过道及埋设保护，并应在钢管上下各均匀铺设不小于100㎜厚的碎石，然后回填土方。⑵、在进入小区单元幢号楼时，电缆必须采用埋地引入。电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得少于一处。电缆水平敷设沿墙固定，最大弧垂距地不得小于1.8m。8、室内导线的敷设及照明装置⑴、室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料夹敷设，距地面高度不得小于2.5m。⑵、室内配线所用导线截面应按图纸要求施工，但铝线截面最小不得小于2.5㎜²，铜线最小截面不得小于1.5㎜²。⑶、金属外壳的灯具，外壳必须作保护接零。所用配件均应使用镀锌件。⑷、室外灯具距地面不得小于3m。室内灯具不得低于2.4m。插座接线时应符合规范要求。⑸、螺口灯头及接线应符合下列要求：①、相线接在与中心触头相连的一端，零线接在螺纹口相连的一端。②、灯头的绝缘外壳不得有损伤和漏电。⑹、各种用电设备、灯具的相线必须经开关控制，不得将相线直接引入灯具。⑺32抓质量讲安全树品牌求效益 广州振中建设项目部、暂设内的照明灯具应优先选用拉线开关。拉线开关距地面高度为2～3m，与门口的水平距离为0.1～0.2m，拉线出口应向下。⑻、严禁将插座与搬把开关靠近装设。一、安全用电组织措施1、电气设备及维修人员要求①施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成,电工的等级应同工程的难易程度和技术复杂性相适应,初级电工不允许进行中、高级电工的作业.②各类用电人员应做到:a、掌握安全用电基本知识和所用设备的性能；b、使用设备前必须按规定穿戴和配备好相应的劳动防护用品;并检查电气装置和保护设施是否完好。严禁设备带“病”运转；c、停用的设备必须拉闸停电，锁好开关箱；d、负责保护所用的负荷线、保护零线和开关箱。发现问题，及时报告解决；e、搬迁或移动用电设备，必须经电工切断电源并做妥善处理后进行。2、施工用电制度①、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度及安全用电岗位责任制，明确技术负责人、安全负责人、电工班长人员职责，技术负责人为徐根铜，安全负责人为徐修平，电工班长为罗桂忠，其职责见安全台帐《目标管理》职责分解表。32抓质量讲安全树品牌求效益 广州振中建设项目部②、建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。技术负责人向安全员、电工班长等交底施工用电技术难题，安全员向电工班长及电工人员交底施工用电安全交底。③、建立安全检测制度。从临时用电工程开工开始，定期对临时用电工进行检测，主要内容是：接地电阻值，电器设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。项目部每半个月由项目经理组织相关人员进行一次检查。④、建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。其负责人员为邓路。⑤、建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。拆除负责人为。⑥、建立安全检查和评估制度。施工管理部门和企业要按照JGJ59-88《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。⑦32抓质量讲安全树品牌求效益 广州振中建设项目部、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。原则上各栋号施工用电由栋号派专业电工进行检修，项目部电工负责巡视、检查，安全员加强安全用电监督。⑧、建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。3、临时用电安全技术档案内容临时用电技术档案由施工用电制度的内容派生出来，并结合根据重庆市建管总站及JGJ59-99标准内容要求建立并完善，其内容由安全员负责收集、整理。七、预防电气火灾的措施1、施工现场发生火灾的主要原因①、电气线路过负荷引起火灾。线路上的电气设备长时间超负荷使用，使用电流超过了导线的安全载流量。这时如果保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，造成火灾。②、线路短路引起火灾。因导线安全间距不够，绝缘等级不够，年久老化、破损等或人为操作不慎等原因造成线路短路，强大的短路电流很快转换成热能，使导线严重发热，温度急剧升高，造成导线熔化，绝缘层燃烧，引起火灾。③32抓质量讲安全树品牌求效益 广州振中建设项目部、接触电阻过大引起火灾。导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接触电阻增大，随着时间增长引起局部氧化，氧化后增大了接触电阻。电流流过电阻时，会消耗电能产生热量，导致过热引起火灾。④、变压器、电动机等设备运行故障引起火灾。变压器长期过负荷运行或制造质量不良，造成线圈绝缘损坏，匝间短路，铁芯涡流加大引起过热，变压器绝缘油老化、击穿、发热等引起火灾或爆炸。⑤、电热设备、照明灯具使用不当引起火灾。电炉等电热设备表面温度过高，如使用不当会引起火灾；大功率照明灯具等与易燃物距离过近引起火灾。⑥、电弧点火花等引起火灾。电焊机、点焊机使用时电气弧光、火花会引燃周围物体，引起火灾。施工现场由于电气引发得火灾原因决不只以上几点，还有许多，这就要求用点人员和现场管理人员认真执行操作规程，加强检查，可以说是可以预防的。2、预防电气火灾的措施⑴、根据电气设备的用电量正确选择导线截面，从理论上杜绝线路过负荷使用。认真选择保护装置，当线路上出现长期过负荷时，能在规定时间内动作保护线路。⑵、导线架空敷设时其安全间距必须满足规范要求，当配电线路采用熔断器做短路时，熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量的2.5倍，或明敷绝缘导线允许载流量的1.5倍。经常教育用电人员正确执行安全操作规程，避免作业不当造成火灾。⑶32抓质量讲安全树品牌求效益 广州振中建设项目部、电器操作人员要认真执行规范，正确连接导线，接线柱要压牢、压实。各种开关触头要压接牢固。铜铝连接时要有过渡端子，多股导线要用端子或搪锡后再与设备安装，以防加大电阻引起火灾。⑷、配电室的耐火等级要大于三级，室内配置砂箱和绝缘灭火器。现场中的电动机严禁超载使用，电机周围无易燃物，发现问题及时解决，保证设备正常运转。⑸、施工现场内严禁使用电炉子。使用碘钨灯时，灯与易燃物间距要大于30㎝，室内不准使用功率超过100W的灯泡，严禁使用床头灯。⑹、使用焊机要执行用火证制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好的地方。⑺、施工现场的高大设备和有可能产生静电的电气设备要做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。⑻、存放易燃物体、易燃物仓库内的照明装置一定要采用防爆型设备，导线敷设、灯具安装与设备连接均应满足有关规范要求。⑼、配电箱、开关箱内严禁存放杂物及易燃物体，并派专人定期清扫。⑽、施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。⑾、施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：a、迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火场离开开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并防止电源线掉在地上造成短路使人员触电。32抓质量讲安全树品牌求效益 广州振中建设项目部b、当电源线因其它原因不能及时切断时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位与带电体应保持一定充分距离，必须穿戴绝缘用品。c、扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火机、二氧化碳灭火器或干燥砂子。严禁使用水和导电灭火剂进行扑救。八、附图：1、,漏电保护器接线示意图3、临时用电总平面布置图32抓质量讲安全树品牌求效益 广州振中建设项目部32抓质量讲安全树品牌求效益 广州振中建设项目部32抓质量讲安全树品牌求效益 广州振中建设项目部2、施工现场临时用电平面图：32抓质量讲安全树品牌求效益'
