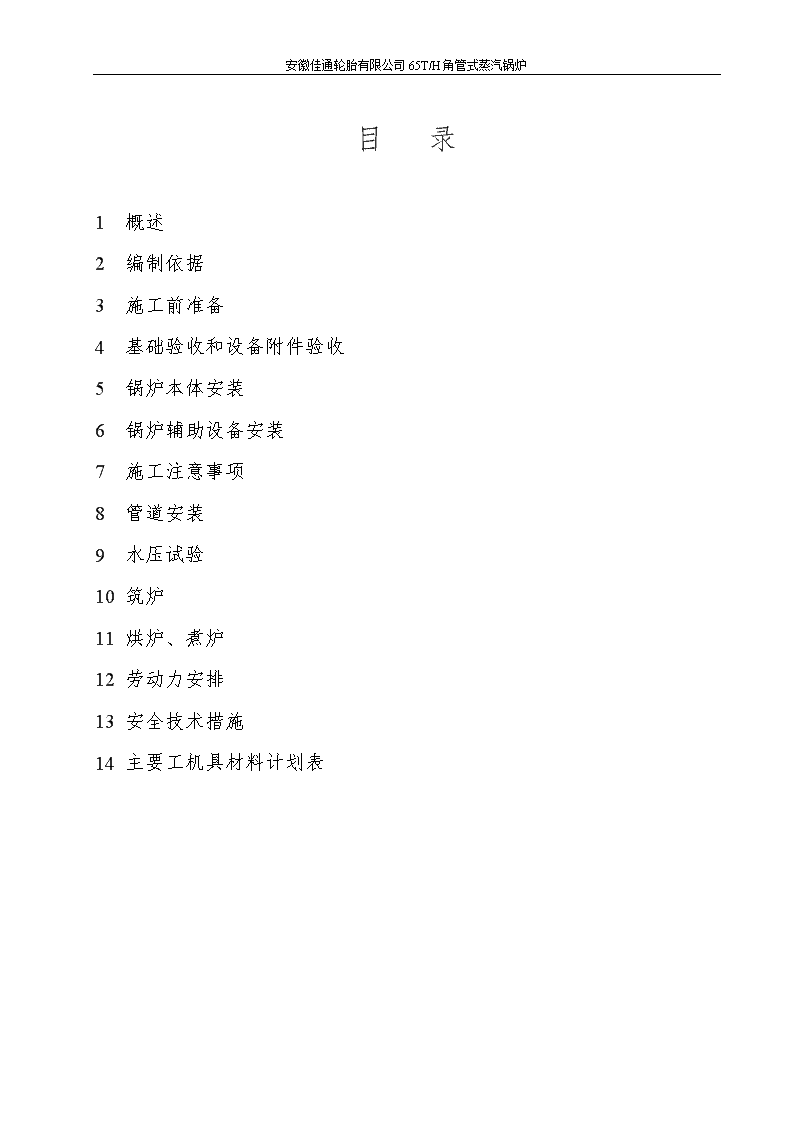

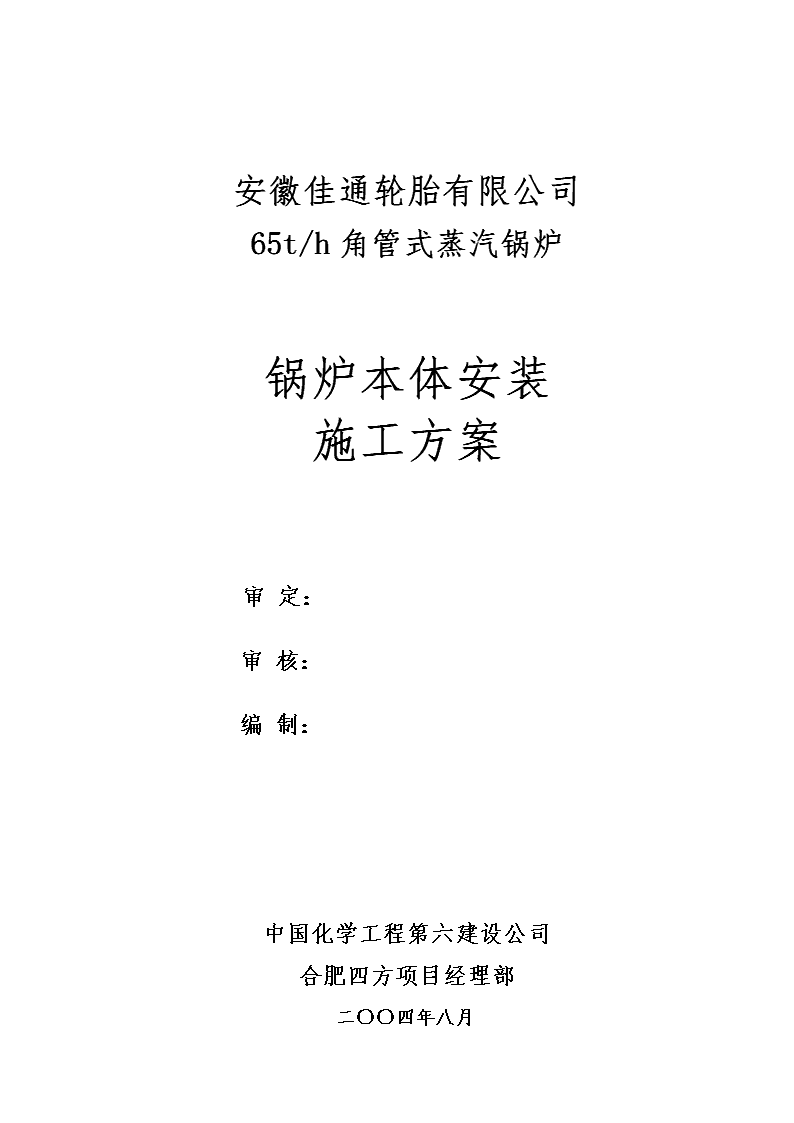

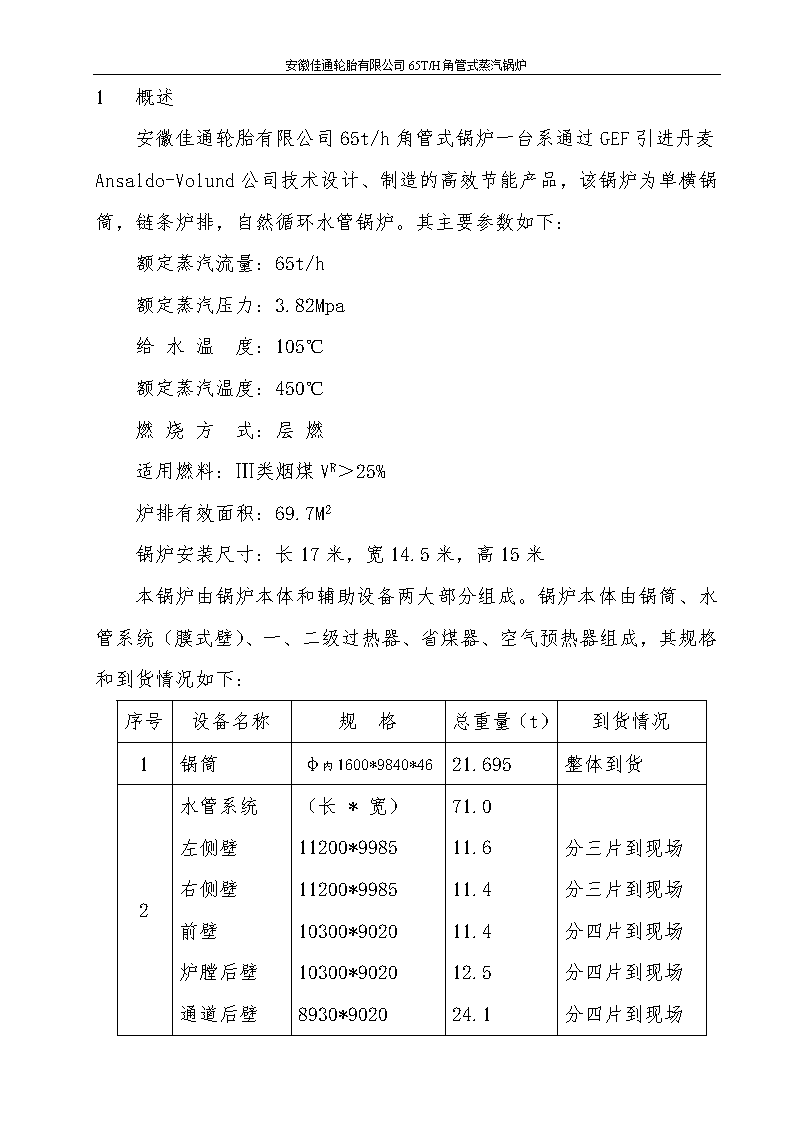

'安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉安徽佳通轮胎有限公司65t/h角管式蒸汽锅炉锅炉本体安装施工方案审定：审核：编制：中国化学工程第六建设公司合肥四方项目经理部二〇〇四年八月 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉目录1概述2编制依据3施工前准备4基础验收和设备附件验收5锅炉本体安装6锅炉辅助设备安装7施工注意事项8管道安装9水压试验10筑炉11烘炉、煮炉12劳动力安排13安全技术措施14主要工机具材料计划表 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉1概述安徽佳通轮胎有限公司65t/h角管式锅炉一台系通过GEF引进丹麦Ansaldo-Volund公司技术设计、制造的高效节能产品，该锅炉为单横锅筒，链条炉排，自然循环水管锅炉。其主要参数如下：额定蒸汽流量：65t/h额定蒸汽压力：3.82Mpa给水温度：105℃额定蒸汽温度：450℃燃烧方式：层燃适用燃料：Ⅲ类烟煤VR＞25%炉排有效面积：69.7M2锅炉安装尺寸：长17米，宽14.5米，高15米本锅炉由锅炉本体和辅助设备两大部分组成。锅炉本体由锅筒、水管系统（膜式壁）、一、二级过热器、省煤器、空气预热器组成，其规格和到货情况如下：序号设备名称规格总重量（t）到货情况1锅筒φ内1600*9840*4621.695整体到货2水管系统左侧壁右侧壁前壁炉膛后壁通道后壁（长*宽）11200*998511200*998510300*902010300*90208930*902071.011.611.411.412.524.1分三片到现场分三片到现场分四片到现场分四片到现场分四片到现场 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉3过热器一级过热器二级过热器24.318.178.7分片到现场4省煤器4432*4310*225719.7整体到货5空气预热器4524*2828*233718.5/台整体到货辅助设备由鼓风机、引风机、给水泵、除氧器、除尘器等组成。1编制依据2.1上海四方锅炉厂锅炉本体图纸及安装使用说明书；2.2《电力建设施工及验收技术规范》（锅炉机组篇）；2.3《电力建设施工及验收技术规范》（火力发电厂焊接篇）；2.4《蒸汽锅炉安全技术监察规程》;2.5《锅炉安装手册》;2.6《电力建设施工．验收及质量验评标准汇编》。2施工前的准备工作3.1施工前，先熟悉工程任务，安装内容，组织好人员配备。3.2做好技术交底，掌握安装要领。3.3施工人员要熟悉本方案及有关规程、规范要求，以保证锅炉安装的顺利完成。3.4施工现场道路应平坦、畅通，临时用电、用水设置完好。3.5组织好对施工图纸的会审，做好技术交底，掌握安装要领。3.6施工用机具、设备、工具应齐全，符合施工要求。4基础验收和设备附件验收4.1基础验收4.1.1设备基础施工完毕后，其强度、外形尺寸、中心线、标高等均应符合设计图纸要求。4.1.2基础表面应平整，不应有裂纹、空洞、蜂窝、麻面、漏筋等现象。4.1.3基础下承力面，应与图纸标高相符合。4.1.4基础上所有标高、中心线弹线应清晰，基础纵向中心线和横向中心线应互相垂直。4.1.5基础验收合格后，与甲方和土建施工办理正式交接手续。4.2设备（风机、泵）验收 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉4.2.1叶轮的旋转方向、叶片的弯曲方向以及机壳的进出口位置和角度应符合设计和设备技术文件的规定。4.2.2焊接结构的焊缝无裂纹、砂眼、咬边等缺陷。4.2.3泵的电机试运转正常，轴对中符合规范要求。4.3管子、管道附件及阀门的检验4.3.1管子、管道附件（以下简称管件）、阀门必须具有制造厂的合格证明书，否则应补所缺项目的检验，其指标应符合现行国家或部颁技术标准。4.3.2管子、管件、阀门在使用前应进行外观检查，要求其表面：A、无裂纹、缩孔、夹渣、折迭、重皮等缺陷；B、不超过壁厚负偏差的锈蚀或凹陷；C、螺纹密封面良好，精度及光洁度应达到设计要求或制造标准；D、合金钢材应有材质标记。4.3.3管道、阀门均应逐个进行强度和严密性试验，严密性试验不合格的阀门，须解体检查，并重新试验。4.3.4管件（弯头、异经管、三通、法兰、盲板、补偿器及紧固件等）必须检查，其尺寸偏差应符合现行部颁标准，材质应符合设计要求。4.4锅炉本体设备验收锅炉本体验收，按装箱清单、图纸、说明书逐一核对其规格型号、材质、编号，并做好记录，如有问题及时报告，并进行复核，对无合格证、质量证明书或有严重缺陷的部件、材料应及时报告业主，通知制造厂进行处理。5锅炉本体安装5.1安装程序基础验收→炉排安装→右侧壁安装→通道后壁的安装→炉膛后壁的安装→前壁的安装→过热器的安装→左侧壁的安装→锅筒吊装就位→省煤器安装→罩壳安装→锅炉整体水压试验 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉5.2水冷壁的安装安装的方法及步骤按65t/h锅炉安装使用说明书进行。5.2.1安装时采取的措施5.2.1.1利用锅炉制造厂家包装用槽钢在地面搭设临时组对支架，以便膜式壁的现场组对并防止变形。临时组对支架如下图：均为[12.61000035002500350040004000临时组对支架图（单位：mm）5.2.1.2膜式壁吊装时防变形措施如下图。5.2.1.2.1炉膛后壁A向螺栓连接支撑[12.6 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉[16A向吊吊耳耳膜式壁与膜式壁护板花焊5.2.1.2.2其他膜式壁参考炉膛后壁的防变形型式予以固定并设置吊点，以防止在起吊过程产生永久变形，安装就位找正时不易处理。5.2.1.2.3膜式壁及锅筒的吊装，采用二台吊车进行，主吊采用80t汽车吊，辅吊选用50t汽车吊。具体吊装方法见65t/h锅炉吊装方案5辅助设备的安装辅助设备的安装，参考65t/h锅炉安装说明书进行。详见辅助设备安装方案。7施工注意事项7.1加煤机的安装加煤机的安装质量直接影响到锅炉无故障运行时间及燃烧效果，因此安装时切不可掉以轻心。7.1.1应保证底座主梁和横梁与基础线重合，并确保对角线、水平度符合图纸及有关标准的要求。7.1.2应保证左右墙板的垂直度，宽度偏差及对角线偏差。7.1.3应保证主轴的水平度及炉排支承座的水平度、平面度。7.1.4加煤机风室为密封仓，故四周及底板均应采取满焊，以保证不向外漏风。7.1.5为了保证滚筒在热态运行时不咬死，在滚筒内一定要充满石墨粉。 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉7.1.6为了保证炉排在移动时不被顶住，相临侧密封块之间应平滑过度，必要时可适当打磨修正。7.1.7调风门、旋转风门、落灰门开关应灵活，与指示标记一致，关闭时应尽可能严密。7.1.8炉排长销两端露出的距离应保持相同，开槽螺母拧紧后用开口销固定，以保证滚筒转动时长销不转。7.1.9在安装链条时应先测量其长度偏差，相临的链条其长度应基本保持一致，较长的安装在中间或两边。7.1.10通过调整侧密封块的位置来保证边炉条夹板与侧密封块之间的间隙为12～15mm。7.2水管系统的拼装水管系统的安装质量，将影响锅炉的安全使用及运行效率。7.2.1在安装之前务必熟悉图纸，并实测膜式壁及锅筒有关尺寸以保证安装顺利进行。7.2.2左、右侧壁以左右侧壁上集箱的位置（左、右侧壁上集箱与锅筒连接端应在同一水平线上，其中心距离应与锅筒上相连接的焊接短管的中心距保持一致）和左、右侧壁下集箱的标高为基准进行安装定位。前壁、炉膛后壁、通道后壁应以上集箱与左右侧壁上集箱的尺寸来定位。7.2.3该锅炉为全密封结构，膜式壁与外界应完全隔开，不应产生漏风现象。7.2.4钢性梁应按图纸要求在中间某处焊接固定，允许向两边自由伸缩。7.2.5锅炉本体的右前支承为固定点，左前支承允许向左右自由膨胀，在后支承允许向后自由膨胀，左后支承允许水平方向自由膨胀。7.2.6安装加煤机侧后墙密封装置时要注意既要能使锅炉本体自由膨胀，又要保证锅炉本体的密封。7.3煮炉、保温及炉衣钢架 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉7.3.1炉膛内所使用的浇注料为高铝水泥浇注料，在施工时应注意以下几点：7.3.1.1用搅拌机搅拌，在搅拌前应将搅拌机清洗干净。7.3.1.2在搅拌时，先加入干料、水泥，干搅1分钟，待混合均匀后再加六偏磷酸钠的水溶液，搅拌2～3分钟后即可使用。7.3.1.3在施工过程中，一次加料不宜太多，加料后立即用振动棒振动，振动时要特别注意把死角和浆料不易到达的地方振动压实。二次加料时间间隔不能太长，避免层间结合不牢和浇注料过早硬化。7.3.1.4振动主表面泛浆和气泡充分排出后停止振动，在振动成型前已硬化结块的料不能使用。7.3.1.5施工后，要加水养护3～5天，拆模后再自然通风养护3～5天。7.3.2在挡渣器的两边的耐火材料不要遗漏，否则容易引起挡渣块移位而使炉排卡住。7.3.3在筑炉时要注意保护炉排面的整洁，可在炉排面上铺上一层后纸板或其他保护物。7管道安装管道安装详见65t/h锅炉工艺管道施工方案。8水压试验整个水管系统和锅筒一起，进行水压试验。试验在无损探伤后进行9.1试验压力强度：Ps=5.25Mpa；严密度：P=4.2Mpa。9.2水压试验用水水压试验使用原锅炉使用的软化水。9.3水压试验系统图如下： 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉水压试验系统图放气锅筒A二级过热器出口集箱喷水减温器二级过热器进口集箱二级过热器出口集箱省煤器出口集箱试压泵省煤器进口集箱蒸汽出口集箱压力表一级过热器进口集箱放水放水放水试压用临时管压力表压力表减温水软水给水临时阀门说明：1、系统中的调节阀全部隔离。2、试验用压力表设置在锅筒排气阀和锅筒排污管与试压泵连接处如图。3、排气阀，利用锅筒上的阀门与进水管的排气阀。 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉9.4水压试验前的准备工作：9.4.1所有试验部分均进行内部清理和表面检查。9.4.2检查管道和焊口的外观质量，以及管子是否堵塞。9.4.3将系统中打开的人孔、手孔封闭严密。9.4.4按系统所示，安装好试压用压力表和临时用输水管线。9.5水压试验9.5.1锅炉上水前，应将已安装好的安全阀拆下，用盲板将其出口堵死，关闭水位表旋塞，系统中调节阀两端使用盲板堵死。9.5.2打开汽包和进水管线上的排气阀，向锅炉内注入软化水，如发现有渗漏，应该先消除缺陷，再进行充水工作。9.5.3在整个系统充满水并排净空气以后，停止上水，并关闭放空阀，启动试压泵，开始试压。9.5.4升压时，压力上升均匀而缓慢地进行，升压速度以每分钟不超过0.147Mpa（1.5Kg/cm2）为宜。9.5.5从升压工作开始，就要加强对整个系统的观察，以便当有不严密时，马上做好明显标记。9.5.6当升压到1Mpa时，进行一次全面检查，如果无异常情况，则继续升压，如有异常情况，再泄压、排水，进行处理，处理完毕后，按原步骤进行升压。9.5.7升压至强度试验压力，稳压5分钟，进行检查，然后降压至工作压力进行严密性试验，稳压30分钟，整个系统以无渗漏、无变形、压力降不超过0.0049MPa（0.5Kg/cm2）为合格。9.5.8 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉试压试验合格后，打开排空阀，利用试压用的水，对管道进行冲洗。7筑炉详见65t/h锅炉筑炉施工方案。8烘炉、煮炉烘炉、煮炉详见烘炉、煮炉施工方案。9劳动力安排序号工种管理人员钳工管工焊工起重工铆工电工气焊工探伤工其他1人数446866242102合计5210安全技术措施13.1凡是参加施工的人员（徒工、实习生、技术工人、民工）都要熟知本工程的安全操作规程，在施工操作过程中，应坚守工作岗位，严禁酒后操作。13.2电工、起重工、吊车司机等工种工人必须专门训练，获得合格证后方可独立操作。13.3正确使用个人防护用品和安全保护措施，进入施工现场必须戴安全帽，禁止穿凉鞋、高跟鞋、拖鞋和光脚；高空作业必须系安全带，尽量避免上、下交叉作业，否则要有隔离措施，距地面3m以上作业要有防护栏杆、挡板或安全网。13.4安全带、安全帽、安全网要定期检查，不符合要求严禁使用。13.5 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉电气设备和线路必须绝缘良好，电线不得与金属物绑在一起，各种电动工具（尤其电焊机、磨光机）必须按规定接零、接地，并设置单一开关，遇有临时停电或停工休息时，必须拉闸加锁。13.6加工机械和电气设备不得带有毛病运转和超负荷作业，发现不正常运转应立即停机和检查，不得在运转中修理，非专业工种严禁参加操作和维修。13.7受压容器应有安全阀、压力表，并避免爆晒、碰撞，氧气瓶严防沾染油脂，乙炔发生器要有防止回火的装置。13.8X射线探伤作业区应该设醒目警戒牌，非操作人员不准进入。13.9经医生诊断，患有高血压、心脏病、严重贫血、癫痫病以及其他不适于高空作业人员不得从事高空作业。13.10高空作业所用材料要堆放平稳，工具随手方入工具袋，向下传递物件禁止抛掷。13.11遇有恶劣气候（下雨、6级以上大风）禁止高空作业。13.12梯子不得缺档，不得垫高使用，禁止两人同时在梯子上作业。13.13设备运转时要设置安全线，非有关人员禁止入内。13.14要文明施工，杜绝事故发生，各施工班组在施工中必须做到有条不紊，电焊机要排整齐，电焊把线、气焊带井井有条，边角余料堆放指定地点，每天下班前将施工现场清理干净，做到文明施工。13.15氧气瓶、乙炔瓶严格按操作规程放置、使用，并远离火源。14主要工机具材料计划序号名称规格型号单位数量1汽车吊80t台12汽车吊50t台13电焊机A×3—500台10 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉B×3—320台24焊条干燥箱0—800℃台15恒温箱0—300℃台16砂轮机φ125mm把57砂轮切割机φ400mm台28弯管机台19套丝机100.00台110台钻φ25台111台虎钳0—200台112经纬仪J2台113水准仪S3台114空压机Dy—617台115试压泵SY—320台216手电钻CP12把117气焊工具套518探伤机TX—2050台119测温计台120压力表10MPa块16MPa块221硬度计个122热处理仪套123橡皮管Dg25米50 安徽佳通轮胎有限公司65T/H角管式蒸汽锅炉24钢丝绳6×37+1φ19.5米756×37+1φ17.5米206×37+1φ6米306×37+1φ25米4025卡环10t个53t个52t个55t个526脚手架φ57吨1027蓬布张428管扣件十字、一字个各50029手动葫芦5t个42t个1230千斤顶16t个231卷扬机10t个332道木200×300×2500根3033竹跳板250×25×3000根8034钢板δ=16m21035角钢L50×5米5036槽钢[16米20037无缝钢管DN5020#米50DN1520#米80'
