铝塑窗施工设计方案

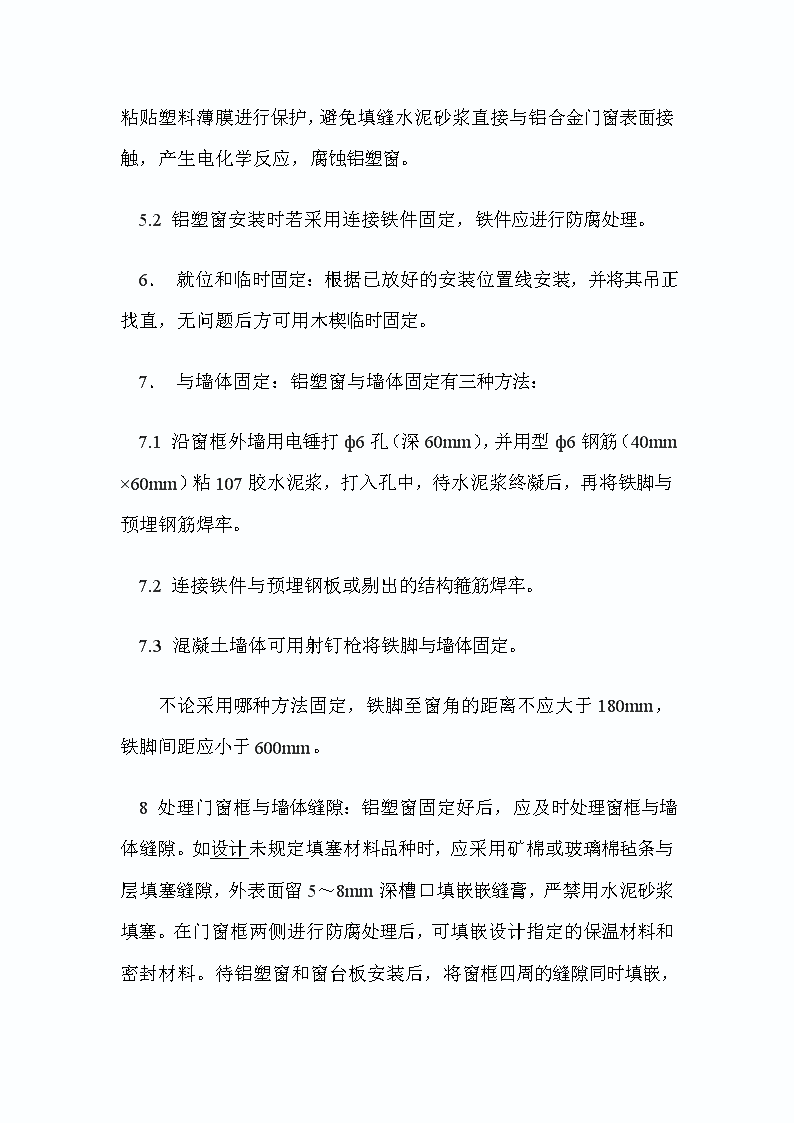

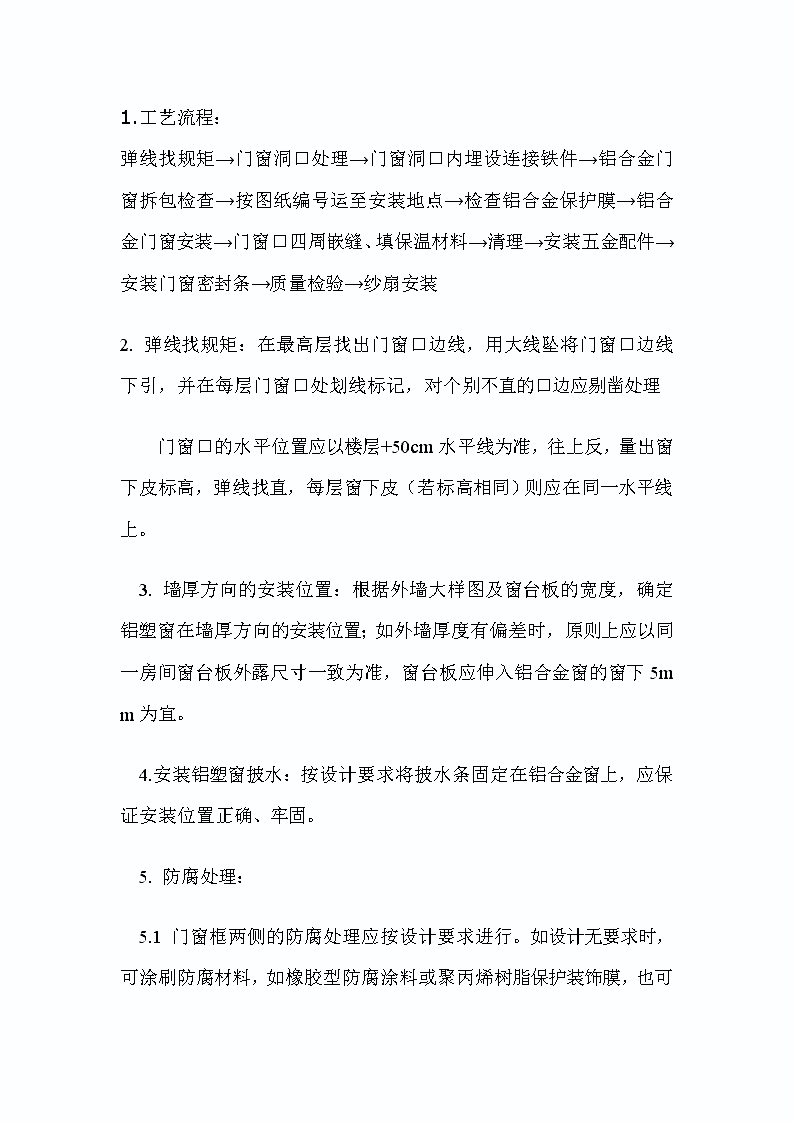

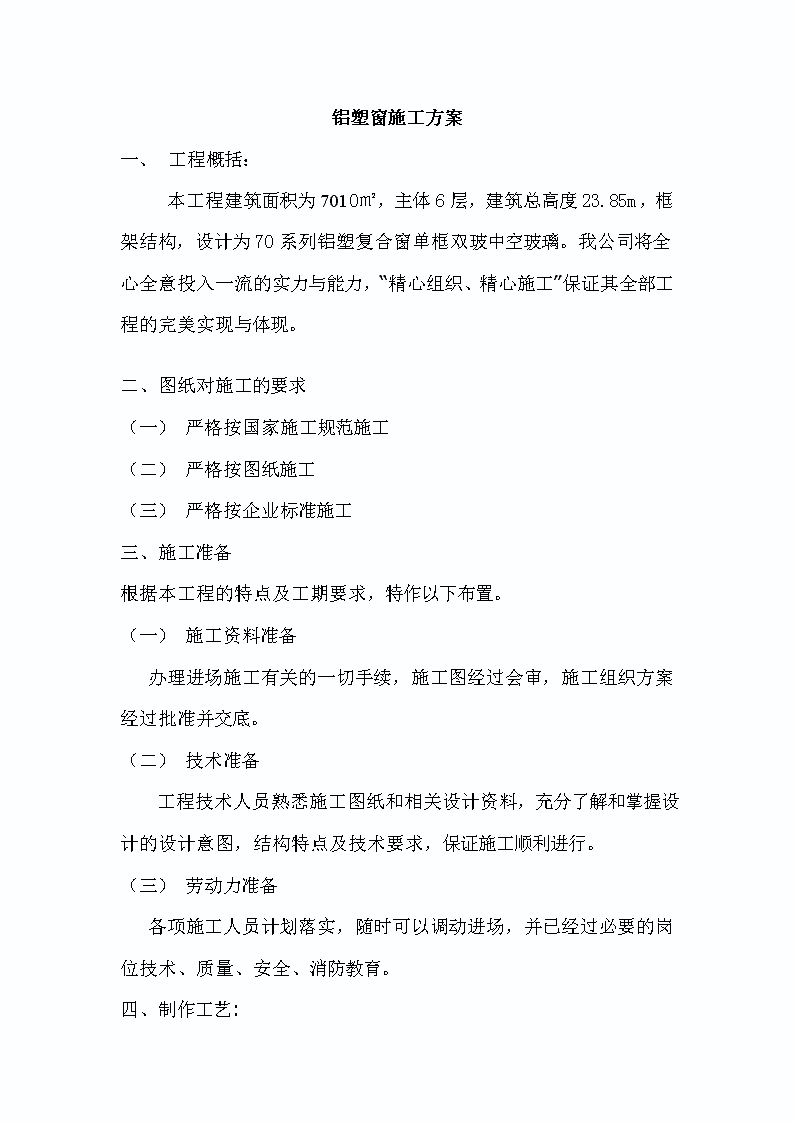

'铝塑窗施工方案一、工程概括：本工程建筑面积为7010㎡，主体6层，建筑总高度23.85m，框架结构，设计为70系列铝塑复合窗单框双玻中空玻璃。我公司将全心全意投入一流的实力与能力，“精心组织、精心施工”保证其全部工程的完美实现与体现。二、图纸对施工的要求（一）严格按国家施工规范施工（二）严格按图纸施工（三）严格按企业标准施工三、施工准备根据本工程的特点及工期要求，特作以下布置。（一）施工资料准备办理进场施工有关的一切手续，施工图经过会审，施工组织方案经过批准并交底。（二）技术准备工程技术人员熟悉施工图纸和相关设计资料，充分了解和掌握设计的设计意图，结构特点及技术要求，保证施工顺利进行。（三）劳动力准备各项施工人员计划落实，随时可以调动进场，并已经过必要的岗位技术、质量、安全、消防教育。四、制作工艺: 1.工艺流程：弹线找规矩→门窗洞口处理→门窗洞口内埋设连接铁件→铝合金门窗拆包检查→按图纸编号运至安装地点→检查铝合金保护膜→铝合金门窗安装→门窗口四周嵌缝、填保温材料→清理→安装五金配件→安装门窗密封条→质量检验→纱扇安装2.弹线找规矩：在最高层找出门窗口边线，用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理　　门窗口的水平位置应以楼层+50cm水平线为准，往上反，量出窗下皮标高，弹线找直，每层窗下皮（若标高相同）则应在同一水平线上。　3.墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定铝塑窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准，窗台板应伸入铝合金窗的窗下5mm为宜。　4.安装铝塑窗披水：按设计要求将披水条固定在铝合金窗上，应保证安装位置正确、牢固。　5.防腐处理：　5.1 门窗框两侧的防腐处理应按设计要求进行。如设计无要求时，可涂刷防腐材料，如橡胶型防腐涂料或聚丙烯树脂保护装饰膜，也可粘贴塑料薄膜进行保护，避免填缝水泥砂浆直接与铝合金门窗表面接触，产生电化学反应，腐蚀铝塑窗。　5.2铝塑窗安装时若采用连接铁件固定，铁件应进行防腐处理。　6．就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用木楔临时固定。　7．与墙体固定：铝塑窗与墙体固定有三种方法：　7.1沿窗框外墙用电锤打ф6孔（深60mm），并用型ф6钢筋（40mm×60mm）粘107胶水泥浆，打入孔中，待水泥浆终凝后，再将铁脚与预埋钢筋焊牢。　7.2连接铁件与预埋钢板或剔出的结构箍筋焊牢。7.3混凝土墙体可用射钉枪将铁脚与墙体固定。　　不论采用哪种方法固定，铁脚至窗角的距离不应大于180mm，铁脚间距应小于600mm。　8处理门窗框与墙体缝隙：铝塑窗固定好后，应及时处理窗框与墙体缝隙。如设计未规定填塞材料品种时，应采用矿棉或玻璃棉毡条与层填塞缝隙，外表面留5～8mm深槽口填嵌嵌缝膏，严禁用水泥砂浆填塞。在门窗框两侧进行防腐处理后，可填嵌设计指定的保温材料和密封材料。待铝塑 窗和窗台板安装后，将窗框四周的缝隙同时填嵌，填嵌时用力不应过大，防止窗框受力后变形。　　9铝塑框安装：　　9.1将预留门洞按铝合金门框尺寸提前修理好。　　9.2在门框的侧边固定好连接铁件（或木砖）。　　9.3门框按位置立好，找好垂直度及几何尺寸后，用射钉或自攻螺丝将其门框与墙体预埋件固定。　　9.4用保温材料填嵌门框与砖墙（或混凝土墙）的缝隙。9.5用密封膏填嵌墙体与门窗框边的缝隙。10.铝合金门扇安装：门框扇的连接是用铝角码的固定方法，具体作法与门框安装相同。　　11.安装五金配件：待浆活修理完，交活油刷完后方可安装门窗的五金配件，安装工艺要求详见产品说明，要求安装牢固，使用灵活。12.装五金配件。五、保证铝塑窗制作的质量标准1.保证项目：　1.1铝塑窗及其附件质量，必须符合设计要求和有关标准的规定。　1.2铝塑窗的安装位置、开启方向必须符合设计要求。 　1.3铝塑窗安装必须牢固，预埋件的数量、位置、埋设连接方法，必须符合设计要求。　1.4铝塑窗框与非不锈钢紧固件接触面之间，必须做防腐处理；严禁用水泥砂浆作门窗框与墙体之间的填塞材料。　2．基本项目：　2.1铝塑窗扇安装应符合以下规定　2.2平开门窗扇关闭严密，间隙均匀，开关灵活。　2.3弹簧门扇自动定位准确，开启角度90°±1.5°，关闭时间在6～10s范围之内。　　2.4铝塑窗附件齐全，安装位置正确、牢固、灵活适用，达到各自的功能，端正美观。　　2.5铝塑窗框与墙体间缝隙填嵌泡满密实，表面平整、光滑，无裂缝，填塞材料、方法符合设计要求。　　2.5铝塑窗表面洁净，无划痕、碰伤，无锈蚀；涂胶表面平滑、平整，厚度均匀，无气孔。　　2.6允许偏差项目：严格按照施工规范安装，符合节能验收标准。3、有关内容: 安装外框,调整定位与墙体固定,施打发泡后框四周用水泥砂浆填嵌,清理门窗框架,安装玻璃及内扇,门窗框与墙体之间进行密封打胶,清理验收。4、项目的有关规定:4.1、门窗框安装固定前由我公司技术人员对提供的产品尺寸复核，同时对预留墙洞口进行复核，用防水砂浆刮糙处理好后进行安装。4.2、门窗安装采用镀锌铁片连接固定，固定点间距：转角处150～200mm,框边处小于或等于500mm，在安装过程中对每一樘已安装好的门窗有专职质检员进行检验，保证门窗的水平度及垂直度符合验收要求；严禁用长脚膨胀螺栓穿透型材固定门窗框。4.3、门窗框边及底面应贴上保护膜，如发现保护膜脱落时,应补贴保护膜;4.4、门窗洞口清理干净及干燥后，施打发泡剂，发泡剂应连续施打，一次成型，填充饱满，溢出门窗框外的发泡剂应在结膜前塞入缝隙内，防止发泡剂外膜破损。4.4、门窗框扇表面若沾止水泥砂浆时,应在其硬化前用湿布擦拭干净,不得用硬质材料铲刮表面;4.4、门窗外侧应留5mm宽的打胶槽口，打密封胶前必须先清理门窗框周围的灰尘，防止出现粘结不牢固的情况，胶水采用中性硅酮密封胶，打密封胶时胶线一定保证呈直线型并且胶缝宽度均匀符合设计要求，保证不发生渗漏现象；4.5、玻璃不得与玻璃槽直接接触,并应在玻璃下边垫衬垫块;4.6、门窗表面不应有影响外观的质量缺陷; 4.7、密封条装配后应均匀、牢固、接口应粘接严密、无脱槽现象;4.8、五金配件应安装牢固、位置正确、开关灵活;4.9、门窗安装完毕必须进行调试，保证开启灵活；4.10、及时做好有关施工技术隐蔽等资料。5、机械设备的选择与布置我公司是专业设计制作安装门窗的工程公司。为创一流工程，投资数百万引进当今世界上最先进的机械设备和技术，拥有一支高水平的生产安装专业队伍。为完成该承包工程，我公司拟投入如下设备：六、施工步骤1.工地进场准备(1)根据工程的工作量,进场开工前必须有临时用地,临时用地在施工队进场前一个星期内完成,同时,工地保卫人员先行进入工地.(2)工地现场布置完成后,各种现场施工机具、车辆等必须进场.(3)同时项目经理填写开工报告书、申请施工许可证,上交施工人员名单、工地施工出入证等,申报临时暂住户口卡.2.施工前的准备（1）熟悉图纸,清楚了解设计意图,质量要求及细部做法,认真研究并全部领会.如对图纸有不同意见或不理解的部分,可在设计及施工图纸会审时提出意见,以求解答.按施工场地整齐堆放各种材料,组织施工机械设施的架设、安装与调试.（2）遵守现场用电、用水的规范,严格执行现场安全管理制度. （3）做好场容、以及环境卫生,安全消防等项目工作,坚持文明施工,创建安全文明工地.（4）进场前对场地工作人员做好技术交底七．质量计划与目标为确保本工程创造一流的施工质量，制定如下质量控制目标：（一）工程总体目标：1、严格按设计施工，满足国家规范要求，质量达到优良，争创省优。2、施工中达到“五无”，即无死亡、无重伤、无火灾、无中毒、无坍塌。3、按进度计划如期竣工。4、施工现场文明整洁，创造文明工地。八、保证工程进度的措施为保证工程如期完成，我公司编制了详细的施工计划外，在工程施工中特别加强如下几个方面的工作：（一）在本工程中公司内部推行项目经理责任制，工程分两个工作面，开展劳动竞赛活动，充分发挥和调动员工的积极性，贯彻按劳分配，多劳多得的原则，奖勤罚懒、奖罚分明。（二）严格执行施工组织计划，每月编制详细的队组作业进度计划，支持！“以计划指导生产”的原则，科学合理地安排生产，当发现施工中与实际不相吻合时，及时调整月进度计划，确保整体计划如期实（三） 在保证施工队人员相对稳定的前提下，根据工程进展情况，随时调整人员组成。多创工作面，使劳动力充分发挥所长，以防窝工、怠工现象出生。（四）切实做好员工的思想工作，积极搞好后勤保障工作，解决好员工的生活福利，使员工无后顾之忧，发挥员工的生产潜能。九．质量保证体系及措施：在我国建筑行业有格言:百年大计,质量第一。我公司各级领导及有关职能部门都非常重视产品质量，采取了全过程的质量控制加事后检验的质量保证措施，愿以优质的产品，良好的信誉和积极的态度来完成此项工程。1.质量控制标准我公司通过科学有效的管理，从方案设计到材料的购买，从部件制作的组装，乃至最后的现场安装及现场质量控制，均能得到可靠的保证，包括材料供应商的质量保证。2.技术方面微机设计我公司有一批计算机专业培训精干的技术人员,对每个工程的一切技术数据均由计算机严格的计算,确保各项技术参数准确无误,满足使用要求.技术人员公司技术部5人，全部由建筑,机械及其它专业大学毕业的。对本工程的设计，我们从中筛选出最优秀者，最具实践经验的设计师进行方案设计，而且由技术主任，部长审核把关，并经甲方与设计院审查认可，确保造型美观，结构经济、合理。 3.在材料选用方面本工程上使用的各种材料,我们严格按照招标文件要求，具体采用最后还与甲方共同协商确定。在供应部门具体购料时，公司有关技术部门要对材料的材质及性能详细的检查，质监部对材料质量和尺寸按检验标准进行检验，合格后方可入厂，投入生产。我们还将出具各种材料生产厂家的产品合格证及质量保证收书，关键性的材料，如：密封胶、型材等，除出具述证明外，还附有使用年限。4.在产品加工方面公司拥有先进的专业铝、塑门窗加工设备,经专门技术培训并获得一定等级证书的技术工人,在每道工序严格按操作规程执行,质检员严格按抽检方案检查,具体做法如下:•严格按工程部下发的设计施工图纸进行生产加工;•所有的材料零部作必须符合现行有关标准的规定;•加工现场使用的各类量具,工具定期检查;•各构件的加工精度允许偏差按行业标准的高精度执行；•加工完毕的构件，按其5%抽样检查，且每种不少于5件，当其中一件不合格时，加倍抽查，复检合格方可验收；•成品、半成品出厂时，附有质量检验证书及检验人员的签字。5.在包装运输方面 因为所有材料是用来做装饰用的,所以本公司对出厂的所有成品、半成品都用进口的保护胶带来保护材料的表面，以免在运输、安装时损伤材料表面，然后用纤维带包装成捆运到现场。材料运到现场后，进行特殊保护与周围的施工人员进行密切的配合。所有材料都由本公司的车队运往现场。所有材料运到现场，都放在通风避雨的地方。6.在安装方面人员选择：安装人员的素质、技术水平出是决定工程质量的一个不可忽视的重要因素。我公司的安装人员都是经过专业技术培训的技术工人，公司承做的大量工程锻炼培养了一批技术水准高、操作技能强的施工队伍，积累了丰富的施工经验。对本工程，公司挑选最优秀的人员并配备先进的安装工艺装备。进现场的培训：•由有关领导讲解本工程的重要性，使安装人员对此有足够的认识；•由技术人员讲解相关的标准规范和安全准则；•所有技术向现工人员交底。现场施工管理：根据现场施工中出现的实际问题，每周由项目经理组织召开一次工作总结会议，内容如下：•施工方案，施工计划执行情况的总结；•安全，质量，技术标准执行情况的总结；•本周工作的总结，奖优罚劣；•下周的工作安排。 为保证工程进度和质量，还要定期举行会议，邀请甲方代表、土建代表、乙方负责人、安装队长等参加，对工程的各个方面进行协调、沟通，将会议纪要返回给公司总经理，以便整体安排。十、应注意的质量问题　　1铝合金门窗采用多组组合时，应注意拼装质量，接缝应平整，拼樘框扇不劈楞，不窜角。　　2地弹簧及拉手安装不规矩，尺寸不准：应在安装前检查预留孔眼尺寸是否正确。　　3面层污染咬色：施工时不注意成品保护，未及时进行清理。　　4表面划痕：应严防用硬物清理铝合金表面的污物。　　5漏装披水：外窗没按设计要求装披水，影响使用。十一、安全生产及文明施工保证措施：1、安全生产保证措施严格执行各项安全管理制度和安全操作规程,并采取以下措施:(一)在建筑外双排脚手架周边设置安全网,防止高空坠物,砸伤行人。(二)进入施工现场必须戴安全帽,不戴安全帽,不准进入施工场。(三)高空作业时须系安全带，禁止穿皮鞋，不准赤脚，不准穿拖鞋上岗。(四)机械设备必须配置有效的安全罩。(五)施工用电有良好的接地装置，电线接头必须套上安全管，严禁使用无绝缘的导线。 (六)机械吊臂下严禁站人，安装玻璃时统一指挥，上下动作协调一致。(七)工地易燃易爆物品须有专人保管，现场堆放符合防火规定，并有“严禁烟火”的警告标识。(八)每周一必须对施工人员进行安全教育，每天进班都要进行巡全。(九)现场安全员必须巡回检查，发现不安全隐患及时提出，并立即要求操作人员进行整改，重大安全隐患要及时向上级汇报。2、文明施工保证措施：(一)本公司在施工现场成立以项目经理为组长，主管生产副经理、主任工程师，质监，材料，预算和安全等管理人员为成员的施工现场管理组织。坚决服从总包单位的统一管理，虚心接受总包单位的监督检查，认真负责本单位文明施工工作。(二)本公司施工现场文明施工管理组织，实行项目经理是文明施工的第一负责人，其他成员一律分工负责，实行个人岗位责任(三)本司把文明施工列入单位经济承包责任制，一同“包”、“保”、检查和考核。(四)工地每月至少组织两次施工现场文明施工检查，班组每天自检、互检、交接检制度，要做到自产自清、日产日清、工完场清、标准管理，全面检查，制表以榜公布，坚持奖、惩兑现。(五)施工现场我公司的有施工人员服装整齐，佩带上岗证，举止言语文明礼貌。 (六)工地各项专业管理制度者应有文明施工内容，如库存物资维护保养和安全环保保卫防火制度等。(七)每月至少召开两次文明施工会议，认真分析文明施工形势，针对实施情况制订有效措施，协调解决文明施工问题，保持文明施工的场容、场貌，发扬文明施工的好场风。(八)上级关于文明施工的标准、规定、法律法规资料完备，项目部文明施工日志、自检材料完整，填写内容符合要求，签字手续齐全、有效。文明施工活动、会议、考核、评比有计划，有记录，健全文明施工的资料管理工作。(九)大力开展项目部内外各专业管理之间的文明施工竞赛活动，积极推广应用新技术、新工艺、新设备和现代化管理方法，努力实现文明施工现代化，使文明施工达到新的更高水平，确保我司项目部成为省市面上先进文明施工单位。十二、成品保护　　1铝合金门窗应入库存放，下边应垫起、垫平，码放整齐。对已装好披水的窗，注意存放时支垫好，防止损坏披水。　　2门窗保护膜应检查完整无损后再进行安装，安装后应及时将门框两侧用木板条捆绑好，并禁止从窗口运送任何材料，防止碰撞损坏。　　3若采用低碱性水泥或豆石混凝土堵缝时，堵后应及时将水泥浮浆刷净，防止水泥固化后不好清理，并损坏表面的氧化膜。 铝合金门窗在堵缝前，对与水泥砂浆接触面应涂刷防腐剂进行防腐处理。4抹灰前应将铝合金门窗用塑料薄膜保护好，在室内湿作业未完成前，任何工种不得损坏其保护膜，防止砂浆对其面层的侵蚀。　　5铝合金门窗的保护膜应在交工前撕去，要轻撕，且不可用开刀铲，防止将表面划伤，影响美观。　　6铝合金门窗表面如有胶状物时，应使用棉丝沾专用溶剂擦试干净，如发现局部划痕，可用小毛刷沾染色液进行涂梁。　　7架子搭拆、室内外抹灰、钢龙骨安装，管道安装及建材运输等过程，严禁擦、砸、碰和损坏铝合金门窗樘料。8建立严格的成品保护制度。十三、验收程序：本公司在生产加工过程中对每一道工序经过严格的检验，保证产品出厂合格率达到100%，在安装过程中保证按照国家标准进行安装，每一樘门窗安装完毕都经过专业工长验收合格后，报本公司驻现场项目经理进行抽检，合格后报请监理验收，保证验收合格率为100%。青海三利实业有限公司第一分公司2009年6月11日 铝塑窗安装施工方案青海三利实业有限公司第一分公司'
