国家防汛抗旱指挥系统工程预验收资料

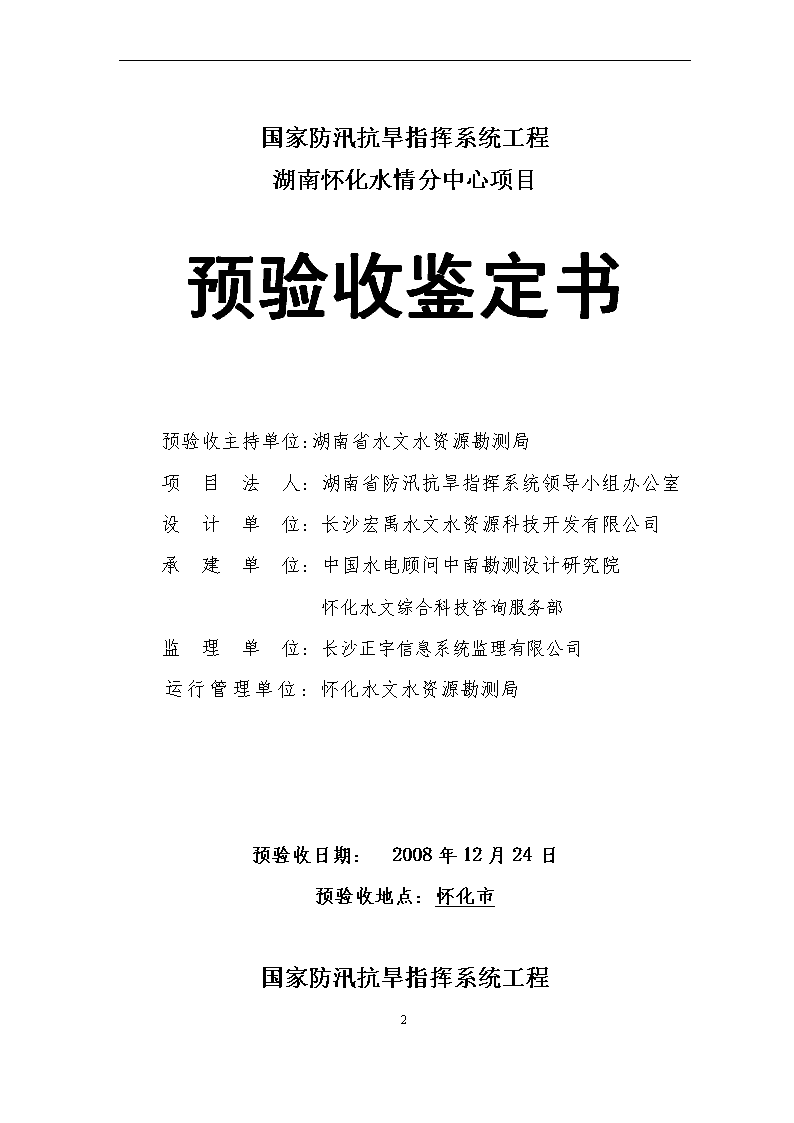

'国家防汛抗旱指挥系统工程湖南怀化水情分中心项目预验收鉴定书2008年12月湖南怀化水情分中心项目预验收委员会ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 国家防汛抗旱指挥系统工程湖南怀化水情分中心项目预验收鉴定书预验收主持单位:湖南省水文水资源勘测局　　　　　　　　　　　　　　　项目法人：湖南省防汛抗旱指挥系统领导小组办公室　　　　　　　　　　　　　　　设计单位：长沙宏禹水文水资源科技开发有限公司承建单位：中国水电顾问中南勘测设计研究院怀化水文综合科技咨询服务部监理单位：长沙正宇信息系统监理有限公司运行管理单位：怀化水文水资源勘测局预验收日期：　2008年12月24日预验收地点：怀化市国家防汛抗旱指挥系统工程ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 湖南怀化水情分中心项目预验收鉴定书前言湖南怀化水情分中心项目预验收主持单位：湖南省水文水资源勘测局参加会议单位：湖南省水文水资源勘测局怀化水文水资源勘测局中国水电顾问中南勘测设计研究院怀化水文综合科技咨询服务部预验收委员会组成委：见附件验收时间：二〇〇八年十二月二十四日地点：怀化市一、工程概况（一）水情分中心建设地点及建设任务1、项目建设地点：怀化市2、建设任务（1）更新、改造、完善15个中央报汛站的测验设施设备，使水文站的测验设施达到能施测设站以来最大洪水或相当于堤防防御标准的洪水；在发生超标准洪水的情况下，具有应急测验措施。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 （2）采用先进、实用、可靠的雨量、水位观测和流量测验设施设备，改进测验技术，实现雨量、水位信息的自动采集、传输、长期自记和固态存贮，更新改造流量测验设施设备，提高夜测、特殊天气状况下和大洪水时的测验能力。测验设施的建设和设备的配备能适应不同的洪水特性。（3）建设报汛站与水情分中心以GPRS/GSM为基础的通信网络，配备先进的通信传输设备；采用有线和无线两个通信网络，互为备份，实现双保险，确保在任何天气、环境下报汛通信的畅通。（4）建设水情分中心计算机局域网络系统，实现水情信息以数据通信方式进入分中心的信息接收处理系统，由分中心完成水情信息的预处理和校验，通过计算机广域网，向省中心和国家防总及时传递水情信息。（二）水情分中心主要建设内容（1）根据15个测站现有的水位、雨量观测设施，改造雨量观测场6处，新建雨量观测场3处，新建水位自记井2座，新建测流缆道2座，机房装修1处。配置相应的水位、雨量传感器和测站数据终端，实现水位、雨量数据的自动采集、固态存贮。芷江等4站观测点与站房距离较远，采用无线近距离方式将数据自动传输到站房。（2）建设报汛站与怀化水情分中心之间的水情报汛通信网络，采用GPRS和PSTN两个通信网络，互为备份，实现双保险，确保报汛传输信道的畅通。并配备相应的通信传输设备。（3）建设水情分中心的计算机局域网、数据接收设备和信息接收处理系统、转发系统、数据库系统、信息查询系统。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 （三）概算投资国家防汛抗旱指挥系统工程项目建设办公室于2006年10月31日以[2006]69号文《关于湖南省怀化、湘西、怀化水情分中心项目建设实施方案的批复》正式批准怀化水情分中心项目建设实施方案，批准项目总投资为367.01万元，其中中央投资183.11万元，省级配套183.9万元。（四）怀化水情分中心建设有关单位项目法人：省防汛抗旱指挥系统工程项目建设办公室设计单位：长沙宏禹水文水资源科技开发的限公司承建单位：中国水电顾问中南勘测设计研究院怀化水文综合科技咨询服务部监理单位：长沙正宇信息系统监理有限公司运行管理单位：怀化水文水资源勘测局（五）水情分中心建设过程怀化水情分中心水情信息采集与系统集成的建设工期为2008年4月17日至2008年10月31日。怀化分中心测验设施设备建设工期为2008年4月1日至2008年10月31日。1、土建工程ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 土建工程内容主要有设备安装支架的制作与安装、避雷接地系统额建设、雨量计安装基座、太阳能板安装基座、新建雨量观测场、改造雨量观测场、新建水位井、改造水位测井、新建改造流量缆道等。工程特点是站点分散、每个站点的建设项目较多且工程量小。主要包括：（1）安江等15站翻斗式雨量计安装基座建设及雨量信号线敷设；（2）安江等11个站水位信号线敷设；（3）安江等15站太阳能板安装基座建设；（4）安江等15个站及怀化分中心避雷接地系统建设；（5）怀化分中心站机房装修（40m2），会商室装修（40m2）；（6）新建新晃、洪江、溆浦雨量观测场3座；（7）改造怀化等雨量观测场6座；（8）新建岩头等水位自记井2座；（9）新建岩头测流缆道1座。（10）新建安江机动测船（60马力）一艘。1、系统的安装调试系统设备安装、调试与集成的主要内容包括水位、雨量信息的自动采集设备、报汛通讯系统、测站供电系统、避雷接地系统、分中心计算机网络和信息处理系统等软硬件设备安装与集成调试。（1）根据怀化等15个测站现有的水位、雨量观测设施，配置相应的水位、雨量传感器和测站数据终端，实现水位、雨量数据的自动采集、固态存贮。芷江等4站观测点与站房距离较远，采用无线近距离方式将数据自动传输到站房。（2）建设报汛站与分中心之间的专用水情报汛通信网络，采用双信道，自动切换，互为备份，实现双保险，确保报汛传输信道的畅通。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 （3）建设水情分中心的计算机局域网、数据接收设备和信息接收处理系统、转发系统、数据库系统、信息查询系统。（4）完成设备安装调试和系统集成。二、项目执行情况本项目是按照国家防汛抗旱指挥系统工程项目建设办公室于2006年10月31日《关于湖南省怀化、湘西、张家界水情分中心项目建设实施方案的批复》（[2006]69号文）和省项目办的合同来实施的，现已完成全部工程。三、水情分中心建设存在的主要问题及处理意见1、移动公司提供的信息接收专线2兆光纤运行不稳定，原因是移动营业厅至移动机房有一段采用微波，影响系统信息接收。用户要安排专人负责，加强与移动公司联系，尽快完善接收专线。2、完善GPRS和PSTN召测下载功能。四、对水情分中心试运行管理的建议1、按部项目的规定要求解决存在问题。2、进一步做好技术交接和技术培训工作。3、建议上级主管部门在每年财政预算经费中安排运行维护经费。五、验收结论怀化水情分中心预验收委员会听取了承建单位建设情况的工作汇报，实地观看了系统演示，审查了相关验收文挡资料，一致ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 认为：遥测系统设备、计算机及网络设备的质量满足设计要求，系统设备的安装符合水文规范要求，系统运行稳定。测验设施设备建设符合设计和系统运行的要求。验收资料基本齐全，同意系统通过预验收。六、验收委员会主任委员、副主任委员签字。验收委员会主任委员：副主任委员：七、验收委员会成员签字表（见附件）ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 怀化水情分中心测验设施设备建设工程施工管理工作报告湖南怀化水文综合科技咨询服务部二○○八年十月ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 0.3怀化水情分中心测验设施设备建设工程施工管理工作报告0.3.1工程概况怀化市位于湖南省西南部，自古就有“滇黔门户，全楚咽喉”之称，是东中部地区通向大西南的桥头堡和国内重要交通枢纽城市。辖1市2区10县，总面积2.76万平方公里，人口500万。沅水为洞庭湖四大水系之一，其中上游（怀化沅陵以上）位于贵州东部和湖南西部，是江南丘陵向云贵高原的过渡地带，流域形状南北较长东西较窄，地势西南高而东北较低。沅水有南北两源，南源龙头江发源于贵州都匀云雾山，北源重安江发源于贵州麻江县平越大山。两源在贵州炉山县汊河口汇合后称清水江，流经锦屏、黔城，纳渠水、舞水后称沅水。流经沅陵、桃源、常德、汉寿注入洞庭湖。沅水河网发育，呈一不对称的羽毛状水系，左岸支流发育，主要有舞水、辰水、武水、酉水、白洋河等，右岸支流较少，主要有渠水、巫水、溆水等。干流自河源至黔城称沅水上游，上游为云贵高原，多高山峡谷。河长562公里，流域平均宽度70公里，平均坡降1.07‰，黔城至沅陵称为沅水中游，河长248公里，中游为丘陵地带，河道坡降变缓，平均坡降0.27‰，沅陵以下称沅水下游，多为丘陵和盆地，河道平均0.185‰。沅水流域处于副热带季风气候区，雨量充沛，日照充足。入春以来，赤道低气压北移，低纬度海洋暖湿气流增强，由东南越南岭北移，与极地气团相遇，形成暴雨洪水。流域内雨季一般为4∽9月，降雨量年内分配不均，多年平均降雨量1409.3mm，降雨主要集中在4∽ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 7月，一般占年降雨量的60%。沅水的年降雨，由西向东递增。在北纬27∽28º之间，形成一个少雨过渡带。流域内有两个暴雨中心，一为支流酉水上游，一为干流浦市至沅陵至桃源一带，降雨强度大，历时长，常形成暴雨洪水。沅水洪水多发生在5∽7月。流贯于雪峰山与武陵山地之间，河床比降大，由于流域地势的影响，局部暴雨多，强度大，历时长，加之坡度陡，流时短，洪水频繁发生。同时干之流降雨先后不同，导致中下游洪水呈多峰状态，历时可达到10余日，一般峰高量大，多复峰。8月以后的洪水，一般峰高量小，历时短，多呈单峰形。洪涝灾害是沅水中上游的主灾。受地形地貌的影响，沅水有两个暴雨中心，常形成暴雨洪水，引发洪涝灾害。根据资料统计，自1946年以来到2002年止，共发生不同程度涝灾24次。1996年的全流域性特大洪灾，怀化全市因洪灾共死亡92人，农作物受灾面积192656公顷，毁坏房屋43.87万间。受灾人口达到20余万人，重灾人口9.78万人。全市直接经济损失达到73.1亿元。干旱也是怀化市最为严重的自然灾害之一。怀化市中部干旱较南北两端更为严重。中部发生旱灾的发生的概率为南北两端的2倍以上。中部的麻阳的辰溪有“干旱走廊”之称。由于全境地理复杂，加之夏季降雨覆盖面积不均匀，干旱呈零星分布，因而形成干旱具有块块旱、插花旱的特点。根据历史资料统计，怀化干旱是相当严重的，无旱年份仅占6%，基本上是年年有干旱发生，只是程度和范围不同而已，并有加重的趋势。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 加快怀化水情分中心建设，实现水情信息的自动采集、自动传输与处理，对沅水流域的防洪与抗旱、水资源的合理调度与利用，将起到十分重要的作用，将为全流域的防汛抗旱指挥决策提供重要的技术支撑。本工程是怀化市水情分中心建设的重要组成部分。项目建设范围覆盖沅水流域中上游。怀化水情分中心建设规模为1个中心站、15个遥测站。分中心设在怀化水文水资源勘测局。怀化水情分中心测验设施设备建设工程的主要建设内容是：新建或改建雨量观测场9个，新建水位自记井1个，气泡式水位计1个，新建测流缆道1座，打造机动测船1艘，对水情分中心机房进行装修，配备水位、流量测验设备。完成上述建设内容后，将大大提高怀化水情分中心各水文(水库)站点的测报能力，实现雨水信息的实时传输，大大提高了决策机构的策能力和决策水平，对怀化的防汛抗旱、抵御山洪灾害都将起到十分重要的作用。0.3.2工程投标湖南省怀化水文综合科技咨询服务部通过公开招标方式，中标承建湖南省怀化水情分中心测验设施设备建设工程，建设内容包括各种建筑工程、测验设施设备改造、计算机机房装修等。中标承建内容为：新建或改建雨量观测场9个；新建和改造水位自记井2个；新建测流缆道1座，打造机动测船1艘；对怀化水情分中心的机房进行装修；同时配备水位、流量测验设备和网络设备。在签定建设合同后，湖南省怀化水文综合科技咨询服务部及时按要求组织施工队伍进行工程施工。0.3.3施工进度管理ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 承包人应按合同《技术条款》规定的内容和期限以及监理人的指示，编制施工总进度计划报送监理人审批。监理人应在合同《技术条款》规定的期限内批复承包人。经监理人批准的施工总进度计划（称合同进度计划），作为控制本合同工程进度的依据，并据此编制年、季和月进度计划报送监理人审批。在施工总进度计划批准前，应按签订协议书时商定的进度计划和监理人的指示控制工程进展。我服务部中标后所完成的建筑工程建设和观测设备的安装调试进度管理与安排见表2。表2怀化水情分中心测验设施设备建设项目进度完成表工程名称2008年4月5月6月7月8月9月10月11月12月建筑工程雨量观测设施开工√√√√√√√全面竣工水位观测设施″√√√√√√√″流量观测设施″√√√√√√√″水情分中心机房装修√√√″观测设备水位观测设备√√√√″流量测验设备√√√√″0.3.4主要施工方法1、建筑工程施工1.1项目内容建筑工程项目主要包括新建或改建雨量观测场、新建水位自记井以及改造测流缆道。测验设施的新建和改造主要是为传感器的安装创造必需的条件（水位井、雨量观测场等），其次是改造国家重要测站的流量测验设施设备，因此根据各站具体情况进行设计和施工。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 工程项目的分类和内容见表3。表3怀化水情分中心测验设施设备建设建筑工程项目统计表项目名称建设数量(处)建设站点名称雨量观测场新建3新晃、溆浦、洪江雨量观测场改造6怀化、牧马溪、辰溪、岩头、黔城、山溪桥水位自记井新建1岩头气泡式水位计新建1辰溪测流缆道新建1岩头机动测船打造1安江机房装修1怀化水情分中心1.2建筑工程施工设计在已完成建筑工程初步设计基础上，通过逐站勘测并综合考虑各种因素后进行了建筑工程项目施工设计。施工设计的重点是最后确定建筑物位置，按放样定线条件设计建筑物尺寸和结构，并按测验要求和设备安装要求统一考虑，将二者统一布置。由于施工设计准确、具体，使各站施工能保质保量顺利完成，同时也给仪器设备安装工作打下了良好的基础，没有出现一例返工，也没有因平面尺寸和高程、方向差错影响安装质量。1.3建筑工程施工ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 建筑工程施工采取专人负责、分级管理的办法。我服务部固定了专门的施工技术负责人。雨量站的建筑工程由相关管理测站实施，负责辅导的水文站派专人监督检查；水文站的建筑工程由各站派专人负责实施，我服务部技术负责人督促检查；机房建设由我服务部负责，由省水文局水情处督促检查；各种仪器设备由我服务部统一购置，由局器材管理人员入库安排到使用部门。各种构件(缆道支架、锚杆、平衡锤、雨量钢围栏等)由我服务部统一加工。2、安装调试施工2.1重视技术培训，突出严细作风测验设施设备的安装调试工作，分别由我服务部和相关参建单位共同组织完成的。由于任务重、时间紧、难度大，要保质保量，按时完成好这次安装调试任务，必须做到充分准备，精心组织。我们的作法是:(1)在安装调试期间完成培训做好技术培训工作是保证系统正常运行的关键。根据项目设备和工程特点，分别进行技术培训，项目承建单位向安装人员介绍该系统的基本原理、操作说明和安装调试方法，湖南省怀化水文综合科技咨询服务部与相关参建单位的人员一道参加了野外测验设备安装及程序调试和数据转发接收查询软件调试的全过程，使主要系统维护人员具有故障判断能力和设备检修能力。为测验设施设备运行管理作好了技术准备。(2)突出严谨细致作风为使测验设施设备安装调试工作如期、优质、安全地完成，在每次正式安装前作了大量的准备工作，如:人员安排，车辆调度，材料、配件购买，必备的工器具、测试仪器的检查，以及各测报站准确位置的标绘等等。我们编写了设备操作规程印发每个测报站。每个测报站安装调试情况，必须填写在统一印发的"安装调试情况登记表"内。同时，对测验设施设备安装调试的方法、规则以及测试内容作了统一布置，确保安装调试的质量。把握好每一个环节。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 DT2000固态存储器摆放的最佳位置，太阳能板的朝向选择、雨量筒的水平调节、接线牢靠和走线美观等等，安装人员在安装过程中注意把好每一关。重视检查测试。在安装调试工作中，安装人员力求做到安装一站，调试一站，开通一站。在安装过程中，力求达到最佳效果。安装完成后，进行全面检查，并进行人工模拟降雨试验，并与固态存储仪器面板上所显示的数据进行核实，直到安装调试满意为止。2.2安装施工的组织首先要进行认真的准备。包括制定安装计划，准备齐全的资料，设备和各种附件分类定量到站，备齐必要的工具器具和消耗材料，确定安装路线和联系方式，然后进行人员分工。安调人员分成若干小组，每组指派专人负责，任务、责任落实到小组，同时整个测验设施设备安装调试又有专人指挥、调度。有人员分组情况、任务、进度要求和手机联系号码等内容的"安装调试计划安排表"每组一份，便于各组掌握安装进程和相互联系。每个小组必须向测报站介绍测验设施设备基本操作和使用注意事项，并认真填好“安装情况登记表”。由于经过充分的技术培训和施工准备，安装工作完成顺利。2.3安装调试中出现的问题及解决办法对安装调试过程中出现的一些问题，安装人员都能冷静进行分析，采取措施加以解决，包括设备问题、干扰问题和太阳能板电源等问题等等。安装调试中虽然遇到不少难以预料的问题，但只要技术全面，工作认真，都是可以解决的。从目前各站设备运行情况来看，各站类各项测验设施设备运行正常，证明安装施工是成功的。3、测验仪器设备更新改造ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 根据怀化水情分中心测验设施设备建设合同书，本项目的测验仪器设备更新改造包括：浮子式水位自记仪9台，全部完成；压力气泡式水位自记仪5台，已完成，正在试运行；全站仪3台，全部完成；缆道测流半自动控制系统--套，全部完成；新建测流缆道1座，全部为变频调速缆道，全部完成，打造23T机动测船1艘；已添置；ADCP1台，已安装完毕；中心机房设备包括服务器2台，前置机1台，工作站14台，USP电源1台，空调2台已添置安装完毕并投入使用。2008年1月7日怀化水文水资源勘测局与常德市鼎城海鹰船舶修造厂签订正式的造船合同，委托该厂为安江水文站新建23T、60马力机动测船1艘。该测船于2008年7月份打造完毕，通过湖南省常德市船舶检验局的验收，给该船进行了船检登记并颁发了船舶检验证书。该机动测船已于2008年9月下旬安全运达安江水文站的测验河段并正式投入使用。怀化水情分中心测验仪器设备均由我服务部采购承担，分配到有关业务科室实施。在实施过程中严格执行技术标准，上述已完成的项目都保证了质量，能满足测洪要求。由我服务部采购的全站仪已在地方防洪评估地形测量中发挥了重要作用。0.3.5施工质量管理ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 本次工程建设特别强调要功能达标，质量优良，形象美观。工程建设实行质量一票否决制，对质量不合格的工程，必须返工，直至验收合格。工程使用的材料、设备和软件等，必须经过质量检验，不合格的不得用于工程建设。由于项目分散，以样板工程引导和推动其它项目的建设尤为重要。因此我服务部以岩头滩水文站施工建设为样板工程项目，委派强有力的施工管理人员进行全程监督和管理，建成后即时组织宣传和参观学习。在样板工程的带动下，系统的建设工程基本上都达到了各项设计要求，受到各方面人士的好评。0.3.6文明施工与安全生产本次工程严格执行国家和政府部门以及有关权威机构颁布的各种安全生产管理法规、条例和方针、政策。我们建立了健全施工现场各项安全生产规章制度,做到有章可依,有章必依,执章必严,违章必究。在分项工程施工过程中,制定全面的安全技术措施,施工前进行详细的书面安全技术交底,并在施工过程中严格检查和督促执行情况,做到安全生产。特殊工种实行持证上岗制,无证人员或徒工不得上站单独操作。本工程不使用上述人员。我们严格按照设备储存保管、运输、使用环境要求,保证设备包装完好,设备防跌、防震、防雨淋等措施充分有效。使用环境劣于设备使用环境要求时须作特殊处理。严格按照设备安装使用技术说明进行安装、开机、调试。安装情况须经两人检查复核正确后才可加电开机。保证设备的安全操作。避免因设备安全问题影响工程施工的顺利进行和工程进度。在施工中我们既保证时间安排紧凑,又避免打疲劳战。在施工全过程中不安排假日和休息日,但保证全体工作人员每天都有足够的休息时间和饮食供应,保持体力精力充沛,头脑清醒避免在交通和施工中发生人员意外安全事故。安装须进行高空作业时,必须有相应的安全保护措施，避免因人员意外安全问题影响工程施工的顺利进行和工程进度。安全责任由各组组长负责落实和监督。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 文明施工工作必须按照有关技术要求、规定、规范进行，我们的具体做法是：严禁凭想象野蛮草率施工；设备设施的安装固牢、安放稳定、位置合理便于观察、使用操作和维护管理；综合布线美观整齐、固定牢靠。高空作业必须有保护措施，禁止随意抛丢工具、材料和其它物品物件；施工完毕将施工现场清扫干净，全部设施归还原位，新装设备摆放整齐到位。0.3.7合同管理水利工程施工合同是指水利建设项目业主和承包商为完成特定的工程项目，明确相互权利、义务关系的协议。承包商应完成合同规定的项目施工任务，业主按合同约定提供必要的施工条件并支付工程价款。我服务部和发包方湖南省防汛指挥系统建设项目领导小组办公室签订的《怀化水情分中心测验设施设备建设工程项目》的施工合同书具有合同涉及面广、合同风险大等特点：1、合同涉及面广：一方面，由于施工必须考虑到施工期间河道的通航、灌溉、供水和防洪等方面的要求，必须从河流综合利用的全局出发，因此施工组织较为复杂；另一方面，由于项目参加者较多，涉及到建设单位、设计方、施工方、监理方、供应商、保险、银行、行政主管部门及其他单位，在施工合同履行过程中，任何一方工作失误，都会对合同履行产生影响。因此，发包人、承包人及监理人必须做好协调工作，以保证施工合同能够顺利实现。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 2、合同风险大：工程项目从立项到设计，都是基于对未来情况理想预测的基础上进行的，但在实施过程中，各方面因素都有可能发生变化，从而导致原定的计划、方案受到干扰，使原来的目标不能实现。加之施工场地分散、范围宽、技术复杂、与外部环境接口复杂，这些都给工程施工带来很大的不确定性，这就需要在施工中加强风险的识别、评估，确定风险回应措施，以尽量减少风险损失。我服务部中标后就及时准备条件，做好前期准备工作，做到目标落实、任务落实、人员落实、职责落实、技术功能落实、各项保障措施落实。特别要对施工工作人员进行一次施工前安全教育。强调安全、文明施工。二○○八年三月二十八日就及时向建设工程监理部提出开工申请报告，按照合同条款认真履行，严格合同管理。一方面根据中标合同预算定额,编制设备供应计划,组织、落实材料、设备货源及半成品加工与定货。设备及其附件、安装材料、安装工具、耗品耗材、测试仪表、技术资料、交通工具、辅助通信手段工具等指定专人落实准备、管理,并另有人员协助监督、清点避免在繁忙紧迫的工作中出现疏漏；另一方面组织进站工作人员进一步熟悉合同要求及有关规范,了解怀化水情分中心测验设施建设的设计方案,进行图纸、程序框图会审,落实施工方案。对于新建或改建雨量观测场、新建和改造水位自记井以及新建和改造测流缆道等建筑工程建设完全按照设计图纸进行施工，每道程序均严格控制施工质量。0.3.8经验与建议通过对怀化水情分中心测验设施设备建设工程施工，得出以下几点经验与建议：ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 1、全面调查研究、认真组织设计的程序必需到位：施工前对全部站点进行了详细的勘测调查，按部颁《水文基础设施建设实施意见》和国家防总项目办的设计指导性文件认真组织了设计。对于水位井、雨量站和缆道布置等比较大的项目，均由省、市水情分中心负责人和技术干部共同参加，现场勘测，对重要问题均在现场深入讨论比较直至基本确定。过去在测验设施和固态存储数据等工程统筹安排方面重视不够，这次总结了经验，做到施工前就确定了合理的结合方案，因此缩短了工期，节约了投资，也给设备安装创造了方便的条件。2、选好施工队伍、落实管理责任在施工过程中至关重要：对于需要专业建筑队伍施工的项目，必须选好施工队伍。如水位自记井、测流缆道的新建和改造等，所选的施工队伍必须具有类似工程建设经验。建筑施工采取专人负责，分级管理的办法是行之有效的。由于系统建设站点多又高度分散，交通极为不便，条件艰苦，只有在统一设计、目标要求既明确又具体的前提下实行分中心分级管理、分级负责。3、加强财务管理、竣工验收和结算审计是施工的重要环节：资金财务管理是项目管理的重要内容。省项目办按照基本建设会计制度建立基建帐户，负责工程建设下拨资金的管理与支付。省级配套资金根据部项目办的统一安排，按照年度建设计划和工程建设进度及时落实，与中央投资资金一并纳入工程建设资金管理，保证项目建设按期完成。在分散施工、分级负责的形势下，加强财务管理是特别重要的。我服务部制订了基建项目财务管理办法，加强了财务检查；每个项目都进行了竣工验收，按设计要求评定质量并组织竞赛评比。这些管理办法不仅保证了经费按计划支出，也为水利系统发扬艰苦奋斗的优良作风起到了保证作用。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 4、项目建设管理是保证工程顺利进行的关键：我服务部严格按照系统功能要求、施工进度实施工程施工，确保工程质量，完成怀化分中心测验设施设备建设。我们的施工原则是严格按照招标方对于工程技术、功能、时间等所提出的要求，精心设计,严密计划,充分准备,统筹安排。尽可能地充分估计工程施工中可能出现的困难和问题,在时间安排和人员劳动力安排上必须紧凑、有效而且留有余地。保证工程施工安全,质量可靠,布局合理,文明施工,运行稳定,各项保证措施有力、有效、有监督,保证无工程遗留问题。施工安装调试工作必须做到紧凑而不紊乱、全面而不疏漏、分工而又合作、严格而又灵活。5、怀化水情分中心测验设施设备工程建设点多面广，设备较复杂，抓好施工管理是保证项目建设成功的重要环节。在建设期间省项目办派出检查组深入基层检查，对我们的工作起了很大的推动和促进作用。在省、市水情分中心和各承建单位的积极工作和大力协作之下，使仪器设备在安装结束后就全面投入运行，说明建筑工程施工和仪器设备安装施工是成功的，是出色的，是符合水情分中心建设技术要求的。6、本项目的建设，使得雨水情信息全面实现自动观测、长期自记、固态存储，从根本上改变了水文工作靠人工观测、数据用纸介质存储的落后面貌。改造了测流设施，配备了先进的测验设备，提高了测洪能力和测验质量。雨量、水位等水文要素普及固态存储，实现了水文资料整编计算机化，提高了水文资料整编的技术水平，而且使水情报汛和资料整编数据完全一致，解决了长期以来存在的报汛、整编“两张皮”现象。彻底改变水情信息的采集手段，使水情信息采集、传输处理、数据查询与检索、洪水预报技术上一个新台阶，将有力地促进水文现代化建设。7、ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 怀化水情分中心工程应充分考虑生态、环保等，达到人文和自然的完美结合，进一步优化水文工作环境。建议自记井和缆道等建筑工程需要更进一步的完善排水等附属工程的设计，待具体的设计方案出来后再补充施工。0.3.9附件附件、施工管理机构设置及主要工作人员情况：我服务部对本项目实施将实行项目经理制，整个项目由项目总经理负责。下设2名副总经理及“四部一室”，即技术部、工程部、物资部、财务部、办公室。各部门的主要职责是：1.项目总经理由单位领导/经理担任本项目总经理，具体负责工程的总体组织、安排、管理、人员调配及各方协调等。2.项目副总经理项目副总经理2人，1人分管技术部及工程部，1人分管物质部、财务部及办公室。分别负责技术组织、安排、管理和后勤物资保障等方面的工作。3.技术部具体负责项目的方案设计、设备配置、技术开发、软件编制、技术培训、质量监督等工作。4.工程部具体负责工程施工与管理，包括生产调度、计划统计、安全生产、工程土建、设备安装调试、设备维护、故障处理等工作。5.物资部负责设备材料物资的采购、储存、转运、保管等ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 6.财务部负责合同管理和财务管理等。7.办公室具体为项目实施提供后勤保障，包括车辆调配、安全保卫等。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 怀化水情分中心工程设计工作报告湖南怀化水文综合科技咨询服务部二○○八年四月ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 目录Q.4.1工程概况28Q.4.2工程规划设计要点28Q.4.2.1建设改造项目设计28Q.4.2.1.1雨量观测设施设计28Q.4.2.1.2水位观测设施设计33Q.4.2.1.3流量观测设施设计38Q.4.2.1.4怀化水情分中心机房装修设计43Q.4.2.1.5测验仪器设备采购设计48Q.4.3工程设计审查意见落实49Q.4.4工程标准49Q.4.5设计变更49Q.4.6设计文件质量管理49Q.4.7设计服务49Q.4.8工程评价50Q.4.9经验与建议50Q.4.10附件50Q.4工程设计工作报告ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 Q.4.1工程概况怀化水情分中心测验设施设备建设工程位于湖南省西南部，建设规模为：新建或改造雨量观测场9个，新建水位自记井2座，新建水文缆道1座，打造机动测船1艘，对怀化水情分中心机房进行装修，购置浮子式水位自记仪9台、压力式气泡水位自记仪5套、全站仪3台、ADCP流速仪1台。Q.4.2工程规划设计要点Q.4.2.1建设改造项目设计怀化水情分中心测验设施设备工程设计主要包括雨量观测设施设计、水位设施设计、流量设施设计、水情分中心机房装修设计和测验仪器设备采购设计五大项。Q.4.2.1.1雨量观测设施设计怀化水情分中心有中央报汛雨量站15个，分别为新晃、芷江、怀化、溆浦、陶伊、凤滩、高砌头、麻溪铺、辰溪、岩头、通道、黔城、洪江、安江、山溪桥等15站，其中芷江、怀化、溆浦、陶伊、高砌头、辰溪、岩头、通道、黔城、洪江、安江、山溪桥、麻溪铺13站为水文（水位）站，凤滩站为水库站，新晃站为雨量站。其中芷江、陶伊、高砌头、通道、安江、凤滩6站经过近几年站网改造和建设已经符合规范要求，不需要再进行改造建设，仅需要增加翻斗式雨量计和数据短距离传输线路建设。本方案中其他9站雨量观测场均改造，详细方案分述如下：1、新晃站：①ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 现状：新晃站雨量观测场建于上世纪八十年代，位于屋顶。雨量场规格为4*6（24m2）,无围栏。观测场内现有人工雨量观测器、虹吸式自记雨量计各一台。因该观测场位于屋顶，不能满足规范要求。②新建方案：此次改造拟另选址重建，需征地4*6（24m2），平整场地24m2，植草24m2，新建钢质观测围栏20m，改造观测道路30m，护坡20m3，无线短距离传输。2、怀化站：①现状：怀化站雨量观测场建于上世纪六十年代末，雨量场规格为4*4（16m2）,观测场内现有人工雨量观测器、虹吸式自记雨量计各一台，距站房15m，雨量场围栏为砖砌花栏，建成后未进行大的改造维修，目前围栏已基本破烂不堪，不能使用。②改造方案：此次改造拟扩建成4*6（24m2），平整场地24m2，植草24m2，新建钢质观测围栏20m，改造观测道路20m，护坡30m3有线短距离传输20m。3、溆浦站：①现状：溆浦站雨量观测场建于上世纪九十年代，限于当时条件，雨量场建在站房顶。规格为6*6（36m2）,观测场内现有人工雨量观测器、虹吸式自记雨量计各一台。因该观测场位于屋顶，不符合规范要求。②新建方案：此次改造拟选址新建，需征地4*6（24m2），平整场地24m2，植草24m2，新建观测围栏20m，改造观测道路25m，护坡30m3有线短距离传输25m。4、麻溪铺站：①现状：该站为原有牧马溪水文站迁建到沅陵县麻溪铺镇的新设站，雨量设施需重新修建。②建设方案：拟平整场地36m2，植草36m2，新建观测围栏24mofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ，改造观测道路20m，护坡40m3有线短距离传输15m。5、辰溪站：①现状：辰溪站雨量观测场建于上世纪六十年代初，雨量场规格为4*6（24m2）,观测场内现有人工雨量观测器、虹吸式自记雨量计各一台，雨量场围栏为砖砌花栏，建成后未进行大的改造维修，目前围栏破烂不堪，基本不能使用。②改造方案：此次新建拟平整场地24m2，植草24m2，新建观测围栏20m，改造观测道路10m，有线短距离传输15m。6、岩头站：①现状：岩头站雨量观测场建于上世纪五十年代初，雨量场规格为4*6（24m2）,观测场内现有人工雨量观测器、虹吸式自记雨量计各一台，雨量场围栏为木质，建成后未进行大的改造维修，目前木质围栏腐蚀严重，基本不能使用。②改造方案：此次改造拟平整场地24m2，植草24m2，新建观测围栏20m，改造观测道路29m，护坡30m3有线短距离传输29m。7、黔城站：①现状：黔城站雨量观测场建于上世纪六十年代初，雨量场规格为6*6（36m2）,观测场内现有人工雨量观测器、虹吸式自记雨量计、E601蒸发器各一台，雨量场围栏为砼花格围栏，建成后未进行大的改造维修，目前木质围栏腐蚀严重，基本不能使用。②改造方案：此次改造拟平整场地36m2，植草36m2，新建观测围栏24m，改造观测道路18m，护坡20m3有线短距离传输18m。8、洪江站：①现状：洪江站雨量观测场建于上世纪九十年代，限于当时条件，雨量场建在站房顶。规格为4*6（24m2）,观测场内现有人工雨量观测器、虹吸式自记雨量计各一台。因该观测场位于屋顶，不符合规范要求。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ②新建方案：此次改造拟选址新建，需征地4*6（24m2），平整场地24m2，植草24m2，新建观测围栏20m，改造观测道路25m，有线短距离传输25m。9、山溪桥站：①现状：怀化站雨量观测场建于上世纪六十年代末，雨量场规格为6*6（36m2）,观测场内现有人工雨量观测器、虹吸式自记雨量计、E601蒸发器各一台，雨量场围栏为砖混结构，建成后未进行大的改造维修，目前围栏已基本破烂不堪，基本不能使用。②改造方案：此次改造拟，平整场地36m2，植草36m2，新建钢质观测围栏24m，改造观测道路60m，护坡10m3，有线短距离传输80m。以上怀化水情分中心雨量项目建设共需征地72m2，平整场地252m2，植草252m2，新建观测围栏192m，修建观测道路237m，护坡30m3，雨量观测围栏设计图如下：ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 图一标准雨量围栏说明：1、此图为标准雨量观场图，分为4×4m和4×6m两种类型；2、各站观测场的类型、征地、场地平整、绿化、观测路距离见工程量统计表；3、对观测仪器距站房距离超过200m的测站，采用近距离无线传输；不足200m的采用有线传输并敷设有线传输线管道。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 Q.4.2.1.2水位观测设施设计怀化水情分中心有中央报汛水位项目14站，其中芷江、溆浦、陶伊、高砌头、麻溪铺、岩头、通道、洪江、安江、山溪桥10站为水文站，怀化、辰溪、黔城3站为水位站，凤滩1站为水库站。由于测验断面的水力因素发生改变和受当时施工条件限制，目前尚有岩头水文站的自记井不能正常记录，辰溪水位站自建站以来无自记井，无法满足自动测报的需要。根据怀化水情分中心测验设施设备建设工程的需要，本方案拟新建岩头水文站自记水位井1座，辰溪水位站新建气泡式水位设施1套。现将该2站的具体承建方案分别说明如下：1、岩头站：①现状：岩头站水位井建于上世纪八十年代，但由于现河床受上游水酿塘电站、下游6.5Km蓑衣塘电站蓄水影响，水力因素发生改变，高洪水位抬升，不能测记高洪水位，再者河床右岸不断淤积，自记井沉沙池、进水口，长年淤塞，严重影响自记井的正常使用，并且无水尺观测码头及水尺观测路，加之该站正常测验受上游新建的高涌电站建设影响，所有测验、生活设施需按新标准重建。②建设方案：新建自记井样式为岛岸式。井身高14.2m，内径1.0m，壁厚0.2m；观测室采用圆形球顶结构，面积3.4m2，观测引桥长40m，采用不锈钢栏杆，测桥中途设桥墩4个；新建沉沙池2个，进水管采用φ300高压水管，进水管长35.5m；新建观测码头长35m，宽1.2m，设水尺19支，上下比降水尺观测路50m。该站水位设施建设方案详见下图。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 2、辰溪站：①现状：辰溪站无自记水位井，随着水资源的开发利用，水利水电工程和供水、景观、生态建设、旅游等涉水工程的大量兴建，辰溪站河床特性发生改变，河床下降，最低水位也随之下降，中泓位置移向左岸，再者，由于受各种条件限制及资金原因，辰溪站均一直采用人工观测，进行水文测验工作，并且无水尺观测码头及观测路，需新建。②建设方案：考虑到现自记井位置地质条件、资金及环境条件，不便于施工，此次改造拟采用气泡式水位计：新建气泡式仪器房5.5m2,安装DN1.5镀锌钢管气泡式传输管道90，砼进水槽30m，新建砼观测码头长80m,宽1.5m，水尺12根，新建方案详见下图。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 Q.4.2.1.3流量观测设施设计怀化水情分中心中央报汛流量项目有11站，其中芷江、溆浦、陶伊、高砌头、麻溪铺、岩头、通道、洪江、安江、山溪桥10个水文站，凤滩1个水库站。测验设备设施除安江、岩头2站采用测船外，其它各站均采用缆道施测。岩头、安江2站采用测船，不能满足高洪测验需要，并且不利于安全生产，因此拟将岩头水文站新建缆道1座，安江水文站打造机动测船1艘。1、岩头站：①现状：岩头站始建于1953年，属于渠水流域控制站，因地理环境条件较偏僻及资金原因，一直采用测船测流。不利于安全生产，同时也无法满足自动测报工作的需要；加之该站正常测验受上游新建的高涌电站建设影响，所有测验、生活设施需要重建。该站开展流量测验需新建电动缆道1座。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ②建设方案：新建2层缆道值班房162m2；新建缆道主跨度262m主索加载垂度为5.2m（F=262/50）；主索采用6*19股φ21.5的钢丝绳，抗拉强度为166kg/mm,破断拉力T=24550kg,安全系数K=3.1；工作循环索采用4.8的钢丝绳，破断拉力T=1500kg，安全系数K=3.0；防雷接地地阻≤5Ω，绞车采用电动式；缆道控制系统采用半自动。该站缆道设施建设详图如下：ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 2、安江站：①现状：安江站始建于1951年，由于该站属于沅江干流控制站，河面较宽，因条件不成熟而没有架设缆道，因此一直采用测船进行测流，不利于安全生产，同时也无法满足自动测报工作的需要。此次怀化水情分中心设施设备建设合同内容中安江水文站为新建测流缆道1座。由于安江水文站正常测验河面宽度较宽，加之受下游修建电站影响，经专家反复论证：将该站原修建缆道方案调整为打造机动测船进行流量测验。②建设方案：打造23T、60马力机动测船1艘开展流量测验。安江水文站新建机动测船设计图纸如下：ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 安江水文站新建机动测船示意图Q.4.2.1.4怀化水情分中心机房装修设计怀化水情分中心机房建设改造必须符合计算机网络安全装修标准，机房环境满足以下条件：1）机房面积：≥40m22）最低净高：≥2.5m3）地面均匀负荷：≥250kg/m24）空气湿度：30%～80%5）温度：18℃～26℃,温度变化率小于5℃/h6）照明度：≥200LUX7）地板：符合GB6650《计算机机房用活动地板技术条件》8）接地电阻：≤5Ωofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 9）防火：耐火达到一级标准，安装烟感，温度自动报警10）防静电和电磁波：按标准GB2887-89技术标准11）应急照明装置：必须配备根据以上条件，怀化水情分中心机房装修方案如下：机房地面安装防静电架空复合地板，铝塑板吊顶，安装烟感器、应急照明设施和温度自动报警器；会商室地面安装复合地板，铝塑板二级吊顶，安装烟感器、应急照明设施和温度自动报警器。购置消防和发电设备个一套，机房购置计算机桌椅6套，会商室购置空调柜机1台、会商桌1台和椅子12把。怀化水情分中心机房装修设计施工图如下：ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 Q.4.2.1.5测验仪器设备采购设计怀化水情分中心测验仪器设备采购分为雨量观测设备、水位观测设备和流量测验设备三大项，全部实行政府采购。根据实际需求，怀化水情分中心测验仪器设备需采购FYC-3型浮子式水位自记仪9台、WQC-1型压力气泡式水位自记仪5台、GTS-821A型全站仪2台、ChanneMaster型ADCP流速剖面仪1台。ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember47 Q.4.3工程设计审查意见落实怀化水情分中心测验设施设备建设工程设计，主要是建筑工程方面的设计，我服务部在组织施工前，均要组织设计人员对设计图纸进行详细的图纸会审，及时发现问题、解决问题。由于我服务部对设计图纸在设计前通过详细的研究，准备充分，因此在设计审查过程中，没有发现不符合设计要求的现象，对于施工中需要注意的问题，设计部门通过图纸会审进行详细的讲解，让施工单位充分了解设计意图，因此，设计审查意见得到了充分的落实。Q.4.4工程标准主要是建筑工程，采用国家现行建筑设计标准和规范。Q.4.5设计变更怀化水情分中心工程建设由于准备充分，施工过程中，没有发现设计不妥之处，因此没有发生设计变更。Q.4.6设计文件质量管理我服务部具体负责怀化水情分中心测验设施设备工程建设任务，由于点多线长面广，交通不便，给设计管理带来了不少困难，我服务部采取以分中心负责制的办法进行管理。这样，在工程实施过程中，保证了设计文件的质量，施工单位对设计的不明之处能及时得到解决，从而保证的设计质量，为提高施工进度起到了保证作用。Q.4.7设计服务55 由于我服务部采取以分中心负责设计质量的管理办法，在工程实施过程中，设计服务也得到了相应保证，施工单位对设计的不明之处能及时得到设计单位的及时解答，为提高设计质量、施工进度起到了保证作用。Q.4.8工程评价由于有一支强有力的设计队伍，怀化水情分中心测验设施设备按既定的设计方案进行施工，所完成的建设工程经省水文局有关领导和技术人员组成的专家进行验收，一致认为，怀化水情分中心测验设施设备工程建设完全符合国家有关规定的要求，整个工程评定为“合格”。Q.4.9经验与建议怀化水情分中心建设在设计过程中取得一些经验，主要是：1、设计质量是施工质量的前提和基础，只有标准、规范的设计文件，才能保证施工质量和进度；2、图纸会审十分重要，在施工前，组织设计单位、施工单位、监理单位对设计图纸进行必要的会审，能够解决对设计意图的不明之处，对保证施工质量和进度起到重要作用。Q.4.10附件1、设计机构设置及主要工作人员情况表测验设施设备总设计：怀化水文综合科技咨询服务部设计人：江贤贵廖宁科贺文斌舒文峰2、工程设计大事记怀化水情分中心测验设施设备工程于2008年3月成立工程项目设计组，经过反复论证、研讨，测验设施设备设计于2008年4月完成整体的设计，并通过有关部门的审查。55 国家防汛抗旱指挥系统一期工程怀化水情分中心测验设施设备建设自测试工作报告湖南怀化水文综合科技咨询服务部二○○八年十月55 目录1前言532建设任务完成情况检查统计533设施设备符合性检查593.1水文测验设施593.2水文测验设备654功能测试674.1测站6755 1前言自2008年3月20日签订《怀化水情分中心测验设施设备建设》项目合同以来，我水文综合科技服务部严格按照中标该项工程签定的合同内容，组织相关工程技术人员经过就将近6个月抓紧施工，已于9月底全面基本完工。由于辰溪、黔城水位站水位设施新建方案的需经过反复论证、探讨，拖延了具体方案的实施，日前也已经竣工完成。其他项目虽然中途虽因工程资金没到位等，对工作开展带来了一些影响，但我服务部及时采取了一些措施，确保该项工程按进度、按时保质完成。根据《国家防汛指挥系统水情分中心验收办法》和《国家防汛指挥系统水情分中心自测试办法》，我服务部积极组织了设施设备系统测试。测试内容包括项目建设任务完成情况检查统计、项目设施设备符合性检查、功能和性能测试等。现将测试情况报告如下。2建设任务完成情况检查统计我服务部对水情分中心项目建设实施方案（以下简称实施方案）确定的建设任务及内容的完成情况，进行了全面系统检查统计。根据水情分中心中央报汛站的水文测验设施设备、水情报汛通信系统和分中心系统集成建设任务的完成情况，填写了中央报汛站基本情况表（见附表2.0.1）：55 表2.0.1怀化水情分中心中央报汛站基本情况表序号站名站号站别流域水系河名站址坐标位置直线距离水文测验项目水文预报调度项目东经北纬雨量水位流量河道预报水库调度入库预报(度.分.秒)(度.分.秒)(km)1新晃61304700雨量长江洞庭湖沅水新晃县城关镇109°09.967′27°21.777′84√2芷江61304740水文长江洞庭湖沅水芷江县芷江镇柳树坪村109°40.301′27°27.658′33√√√√3怀化61304780水位长江洞庭湖沅水怀化市盈口乡团结村109°56.640′27°33.034′4√√4溆浦61308500水文长江洞庭湖沅水溆浦县卢峰镇橘花园村110°07.990′27°20.546′75√√√√5陶伊61310400水文长江洞庭湖沅水麻阳县绿溪口乡陶仪村109°51.165′27°51.797′36√√√√6凤滩61312550水库长江洞庭湖沅水沅陵县高砌头乡110°20.000′28°43.000′136√√√√7高砌头61312600水文长江洞庭湖沅水沅陵县高砌头乡高砌头村110°21.049′28°37.867′126√√√8麻溪铺61311850水文长江洞庭湖沅水沅陵县麻溪铺镇110°20.983′28°18.357′128√√√9辰溪61310500水位长江洞庭湖沅水辰溪县城关镇城西街110°10.362′28°00.827′52√√10岩头61304500水文长江洞庭湖沅水会同县岩头乡岩头村109°45.080′26°49.565′82√√√√11通道61304300水文长江洞庭湖沅水通道县县溪镇109°37.947′26°19.411′140√√√12黔城61300800水库长江洞庭湖沅水洪江市黔城镇109°49.066′27°11.571′44√√√13洪江61307600水文长江洞庭湖沅水洪江区带子街109°59.560′27°05.457′43√√√√14安江61301200水文长江洞庭湖沅水洪江市硖州乡红村110°07.989′27°20.554′32√√√√15山溪桥61308640水文长江洞庭湖沅水溆浦县统溪河乡竹坪村110°33.649′27°45.556′√√√合计15141381填表时间：2008年9月25日填表人：黄烈祥审核人：贺文斌注：1、站址：填写到县、乡（镇）、村；2、站别：指雨量、水位、潮位、闸坝、水库、水文站；3、坐标位置：东经、北纬必须用GPS设备按要求逐站测报；4、站点高程：指坐标位置点高程（黄海基面）；5、直线距离：指测站至水情分中心的距离或测站至所属集合转发站的直线距离。55 检查了实施方案确定的中央报汛站雨量观测、水位观测、流量测验设施设备的建设完成情况，具体建设完成情况统计表见附表2.1.1～2.1.3：55 表2.1.1怀化水情分中心中央报汛站雨量项目设施设备建设完成情况统计表序号站名站码站别设施设备雨量观测场杆式雨量计雨量计分辨率固态存储器短距离传输新建改造RTU配固态存储独立固态存储有线无线1新晃61304700雨量10.51202芷江61304740水文0.51703怀化61304780水位10.512004溆浦61308500水文10.51255陶伊61310400水文0.511206凤滩61312550水库0.57高砌头61312600水文0.511508麻溪铺61311850水文10.51259辰溪61310500水位10.5120010岩头61304500水文10.518011通道61304300水文0.515012黔城61300800水库10.515013洪江61307600水文10.512514安江61301200水文0.515015山溪桥61308640水文10.5180合计3314785实施方案合计数33314647400填表时间：2008年9月25日填表人：黄烈祥审核人：贺文斌注：填写水情分中心的所有中央报汛站。55 表2.1.2怀化水情分中心中央报汛站水位项目设施设备建设完成情况统计表序号站名站码站别设施设备水位自记平台水位自记仪固态存储器短距离传输新建改造浮子式超声波（液介）超声波（气介）压力式（气泡）压力式（压阻）其他RTU配固态存储独立固态存储有线无线1芷江61304740水文　　√　　　　　√　　√2怀化61304780水位　　√　　　　　√　　√3溆浦61308500水文　√　　　　　√　√　4陶伊61310400水文　　√　　　　　√　√　5凤滩61312550水库　　　　　√　　√　　√6高砌头61312600水文　　　　√　　　√　　√7麻溪铺61311850水文　　√　　　　　√　√　8辰溪61301500水位√　　　　√　　√　　√9岩头61304500水文√　√　　　　　√　√　10通道61304300水文　　√　　　　　√　√　11黔城61304820水位√　　　　√　　√　　√12洪江61307600水文　　√　　　　　√　√　13安江61301200水文　　　　√　　　√　√　14山溪桥61308640水文　　√　　　　　√　√　　合计3　9　　5　　14　86　实施方案合计数3　9　　5　　14　86填表时间：2008年10月10日填表人：贺文斌审核人：廖宁科65 表2.1.3怀化水情分中心中央报汛站流量项目设施设备建设完成情况统计表序号站名站码站别流量项目缆道测船改造巡测工具ADCPGPS微机控制电波流速仪测距仪经纬仪水准仪电子天平发电设备电力线路km一类二类三类新建改造机动非机动走航定点自动半自动红外激光1岩头61304500水文1　　1　　　　　　　1　　　　　　　122安江61301200水文1　　　　1　　　　　　　　　　　　1　合计2　　1　　1　　　　1　　　　　　　22　实施方案合计数2　　1　1　　　　1　　　　　　　22填表时间：2008年10月10日填表人：贺文斌审核人：廖宁科65 需要说明的是：安江水文站在原工程项目合同中的流量观测设施新建为缆道新建。经过多方论证和有关专家对方案项目反复讨论，由于河面交宽、受下游修建电站影响严重等因素影响，不适宜修建缆道开展流量测验，所以将原缆道新建调整为该打造吨位23T、60马力的机动测轮。3设施设备符合性检查我服务部对水情分中心中央报汛站的水文测验设施设备等新建和已建内容进行了符合性检查。3.1水文测验设施（1）雨量观测场检查了中央报汛站雨量观测场是否符合降水量观测有关要求。15个雨量观测场地有12个按照降水量观测规范设陆地雨量观测场地，场地经过检查符合规范要求,见附表3.1.1。（2）杆式雨量计检查了中央报汛站杆式雨量计是否符合降水量观测有关要求，有3站由于条件限制，采用的是高杆式雨量计，其中有怀化、辰溪2站是按照高杆式雨量计规范要求的进行建设。溆浦站处于城市中心，难以找到合适位置，目前做暂时的埋设，待条件成熟时再按照规范做调整。怀化、辰溪2站符合高杆式雨量计新建规范要求。（见附表3.1.2）。（3）水位观测设施检查了中央报汛站的水位观测设施是否满足要求，65 14个水位观测设施有9个采用的是浮子式自记水位计，均按照规范要求进行安装，能够测计到历年的最高最低水位，满足完整记录水位变化过程的要求。有5个浮子式气泡水位计，按照规范要求进行修建、安装，能够满足测计水位变化过程要求，同时也符合规范要求。（见附表3.1.3）。（4）流量测验设施检查了中央报汛站的流量测验设施建设情况。岩头站为新建的缆道测流设施，在设计和施工中严格按照技术规范执行，现在已经竣工，该设施能够满足该站的测流要求，经过检验能实测到该站最高洪水位和最低水位的流量。并且按照有关规范要求能实测到50年一遇以上的洪水。该缆道符合要求。安江站原项目为新建缆道，经过专家论证、研讨后，调整为打造机动测轮，该测轮的建造按照船舶建造规范设计制造，并经过海事局检验后颁发了内河船舶检验证书。符合国家打造船舶技术标准。该测船进行流量测验是也能满足要求，能施测到该站最高以及最低水位情况的流量，并且能满足施测该站50年一遇以上的洪水。符合测验规范要求,（见附表3.1.4）。65 表3.1.1怀化水情分中心中央报汛站雨量观测场符合情况检查表序号站名站码站别新建（改造）已建规格（长×宽）（m2）仪器台数距站房距离(m)短传方式障碍物高度(m)是否符合要求备注1新晃61304700雨量新建√4×6360有线　符合　2芷江61304740水文　√4×6350有线　符合　3怀化61304780水位新建√2×2（高杆式）2200无线　符合　4溆浦61308500水文新建√4×6（高杆式）240有线　符合　5陶伊61310400水文　√6×6350有线　符合　6凤滩61312550水库　√6×63200无线　符合　7高砌头61312600水文　√6×6340有线　符合　8麻溪铺61311850水文　√6×6340有线　符合　9辰溪61301500水位新建　√2×2（高杆式）2150无线　符合　10岩头61304500水文　√4×6350有线　符合　11通道61304300水文　√6×6340有线　符合　12黔城61304820水位　√6×6330有线　符合　13洪江61307600水文　√屋顶330有线　符合　14安江61301200水文　√4×6350有线　符合　15山溪桥61308640水文新建√6×6330有线　符合　填表时间：2008年10月10日填表人：贺文斌审核人：廖宁科65 表3.1.2怀化水情分中心中央报汛站杆式雨量计符合情况检查表序号站名站码站别新建（改造）已建仪器器口距地面高度（米）距站房距离(m)短传方式障碍物高度(m)是否符合要求备注1怀化61304780水位新建√2.9200无线　符合　2溆浦61308500水文新建√2.940有线10符合3辰溪61301500水位新建√2.9150无线3符合　填表时间：2008年10月10日填表人：贺文斌审核人：廖宁科65 表3.1.3怀化水情分中心中央报汛站水位观测设施符合情况检查表序号站名站码站别自记方式记录量程历史最高水位(m)历史最低水位(m)是否符合要求备注1芷江61304740水文浮子式40251.82243.57符合2怀化61304780水位浮子式40221.85208.14符合3溆浦61308500水文浮子式40156.07149.53符合4陶伊61310400水文浮子式40142.30130.36符合5凤滩61312550水库压力式(气泡)40符合6高砌头61312600水文压力式(气泡)40122.13103.91符合7麻溪铺61311850水文浮子式40符合8辰溪61310500水位压力式(气泡)134.64109.40符合9岩头61304500水文浮子式4098.4585.76符合10通道61304300水文浮子式40210.87199.37符合11黔城61300800水位压力式(气泡)179.49178.17符合12洪江61307600水文浮子式40185.82160.63符合13安江61301200水文压力式(气泡)40170.29150.02符合14山溪桥61308640水文浮子式4011.883.73符合填表时间：2008月9月26日填表人：黄烈祥审核人：贺文斌注：自记方式是指浮子式、超声波(液介)、超声波(气介)、压力式(气泡)、压力式(压阻)及电子水尺等。65 表3.1.4怀化水情分中心中央报汛站流量测验设施符合情况检查表序号站名站码站别新建（改造）已建测验设施测洪能力防洪标准备注缆道测船浮标其他1安江61301200水文新建√　1　　50年一遇50年一遇至100年一遇将缆道改造调整为打造机动测轮　2岩头61304500水文新建√1　1　高于50年一遇高于100年一遇　填表时间：2008年10月11日填表人：贺文斌审核人：廖宁科65 3.2水文测验设备检查了中央报汛站水文测验配备的主要设备的关键技术性能指标，满足要求，并填写了主要设备的关键技术性能指标（见附表3.1.5）。65 表3.1.5怀化水情分中心中央报汛站水文测验主要设备关键技术性能指标序号水文测验主要设备名称品牌/厂家详细关键技术性能指标台数备注1自记雨量计JDZ05-1/南京水利水文自动化研究所承雨口径:φ200外刃口角45o；分辨力:1mm。测量精度:≤±3%;雨强范围:0.01～4mm/min;误码率：小于10-4.输出方式:磁钢干簧管式开关信号；可靠性指标:MTBF≥25000小时;采用双信号输出方式。7　2浮子式水位自记仪JB4095/徐州电子技术研究所量测范围:0～40ｍ;测量精度:≤±2cm（≤10m），≤±2～3cm（10～15m），≤±3cm（≥15m）,99％测点的允许误差不超过±3cm。；分辨率:1cm；输出信号:格雷码信号；9　3固态存储设备长沙中南勘测设计研究院主电源：12V蓄电池，可浮充电。值守电流：在12V，20～25℃时,小于0.4mA。存贮量：256K接口：RS232C;码制：格雷码/BCD码/二进制码7　4ADCP　WHR600-1型/雷詻公司频率600KHZ，最大测深200米，CPUPCA10626、PIOPCA4082、DSPPCA13381、RCVPCA14404，CPU10.16,BaudRate9600。电压10.5—18VDC。1　5免棱镜全站仪　GTS-3000LN测角精度±2″,测距精度±(2mm+2ppm·D)，测程单棱镜3000m。免棱镜超长测距1200米。使用一级激光。放大倍数30，最小读数：精测模式1mm/0.2mm、粗测模式10mm/1mm、跟踪模式10mm。输入电压：100~240V3　6气泡式水位计德国SEBAEKT气泡式水位计水位测量范围：0-10m、15m、20m、40m，分辨率：1cm；误差：10m±2cm；消浪能力：60s中段平均值，雨量：0-8mm/M(分辨率0.1mm)，雨量误差：2.0-4.0%，时钟误差:±4min/30d(7s/d)。5　填表时间：2008年10月11日填表人：贺文斌审核人：廖宁科65 4功能测试检查和测试了测站功能，基本满足分中心测报要求。4.1测站4.1.1传感器（1）自记雨量计对比分析雨量传感器采集数据（固态存储设备数据）与人工观测数据，比测结果为各测站相差值都在规范允许的范围内，其仪器运转正常，符合规范要求。（2）自记水位计对比分析水位传感器采集数据（固态存储设备数据）与人工观测数据，比测结果为各测站相差值都在规范允许的范围内，其仪器运转正常，符合规范要求。4.1.2固态存储设备测试固态存储设备的主要功能，满足要求。主要功能包括：（1）数据显示功能；（2）剔除测试数据的功能；（3）存储容量；（4）当地下载数据的功能；（5）远程下载数据的功能（6）其他功能。67'
