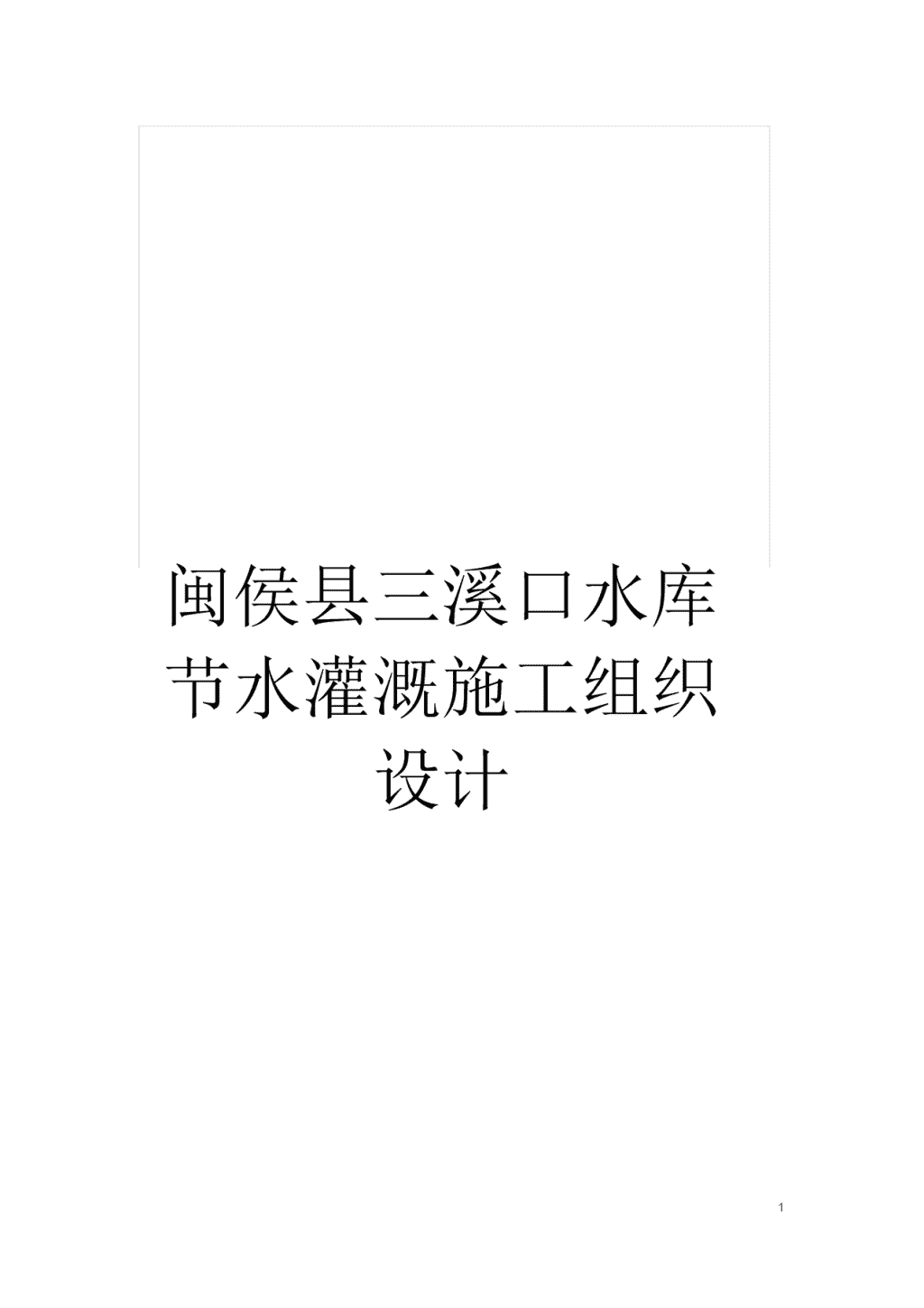

闽侯县三溪口水库节水灌溉施工组织设计.docx

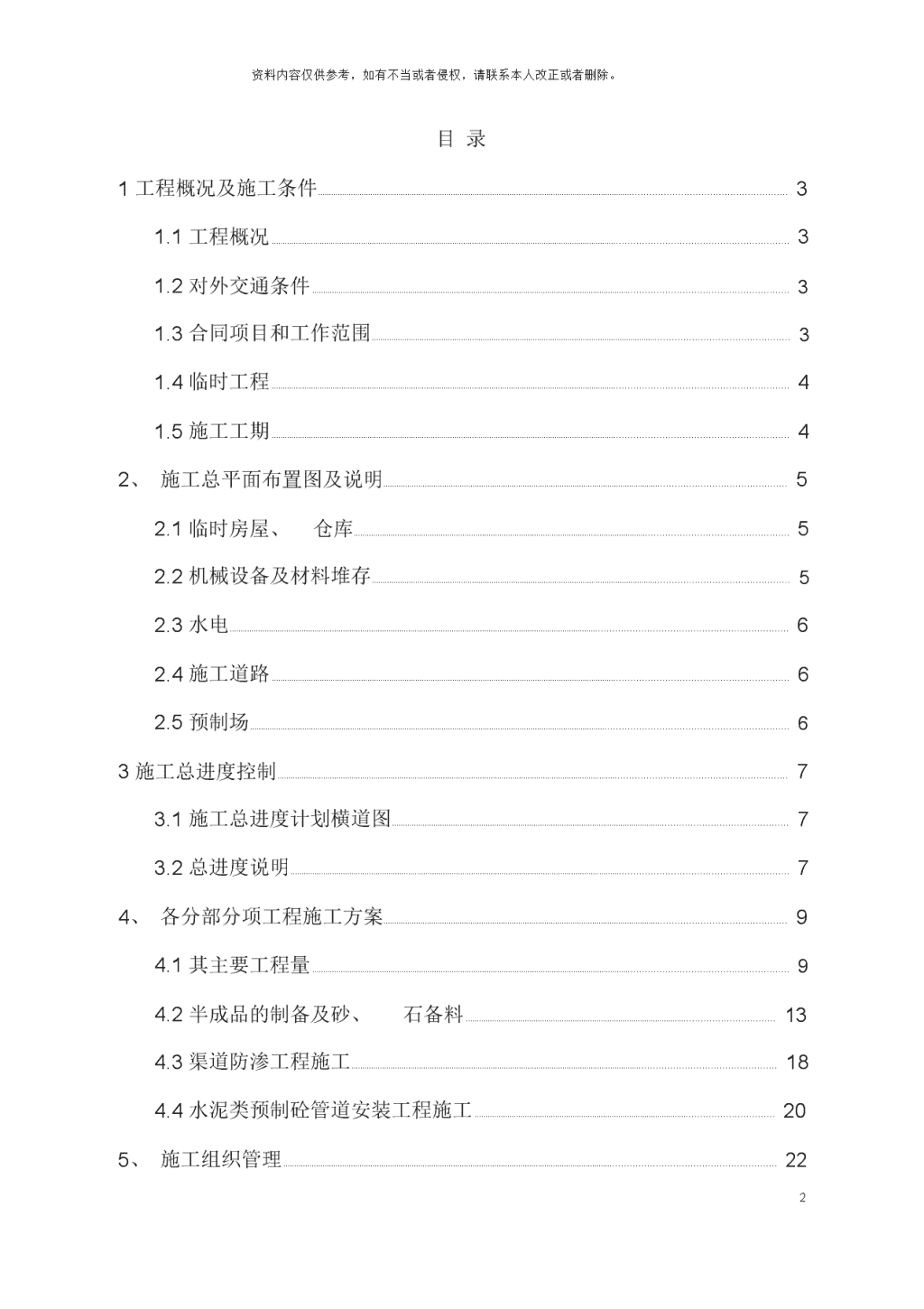

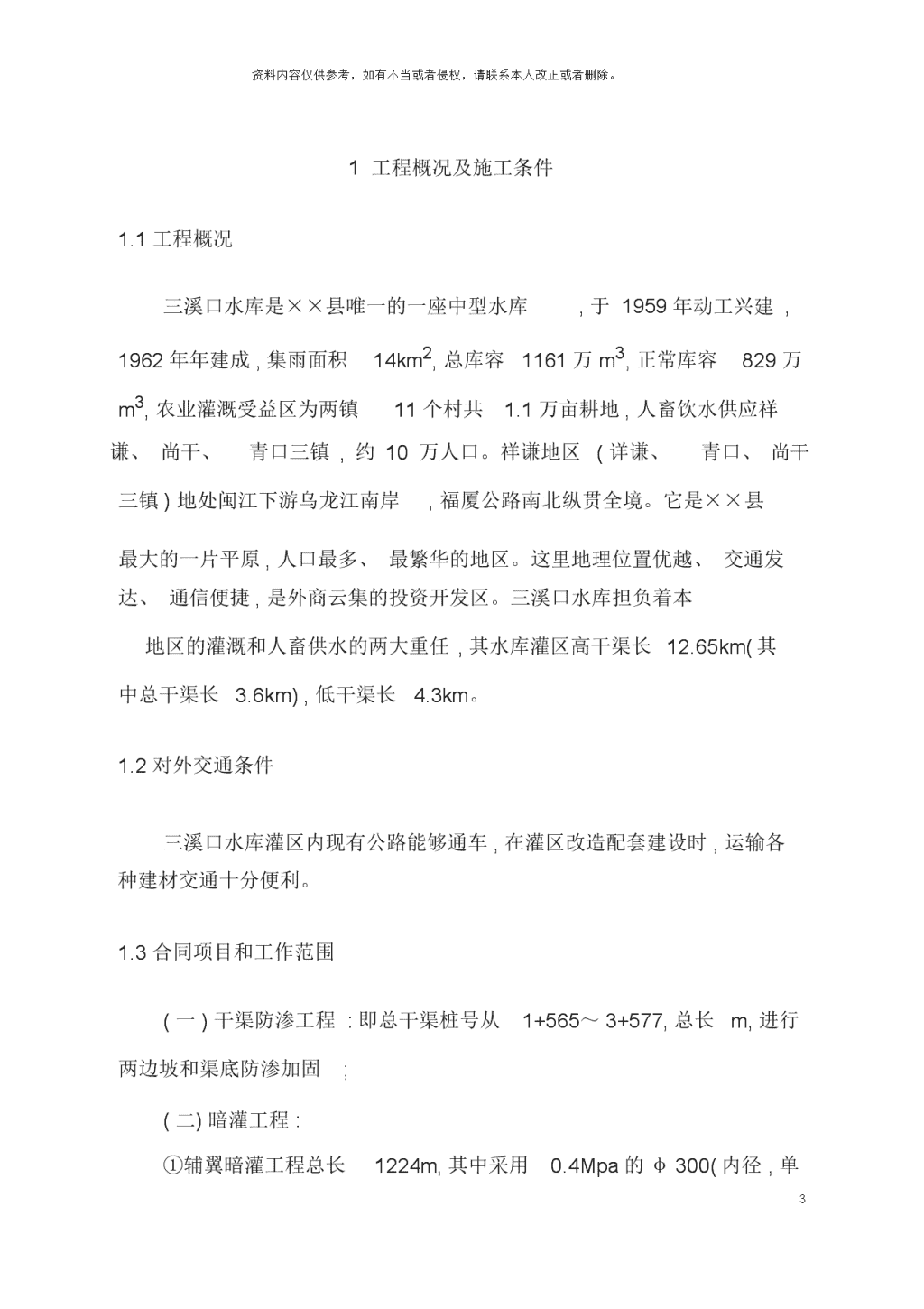

'闽侯县三溪口水库节水灌溉施工组织设计1 资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。目录1工程概况及施工条件31.1工程概况31.2对外交通条件31.3合同项目和工作范围31.4临时工程41.5施工工期42、施工总平面布置图及说明52.1临时房屋、仓库52.2机械设备及材料堆存52.3水电62.4施工道路62.5预制场63施工总进度控制73.1施工总进度计划横道图73.2总进度说明74、各分部分项工程施工方案94.1其主要工程量94.2半成品的制备及砂、石备料134.3渠道防渗工程施工184.4水泥类预制砼管道安装工程施工205、施工组织管理222 资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。1工程概况及施工条件1.1工程概况三溪口水库是××县唯一的一座中型水库,于1959年动工兴建,1962年年建成,集雨面积14km2,总库容1161万m3,正常库容829万m3,农业灌溉受益区为两镇11个村共1.1万亩耕地,人畜饮水供应祥谦、尚干、青口三镇,约10万人口。祥谦地区(详谦、青口、尚干三镇)地处闽江下游乌龙江南岸,福厦公路南北纵贯全境。它是××县最大的一片平原,人口最多、最繁华的地区。这里地理位置优越、交通发达、通信便捷,是外商云集的投资开发区。三溪口水库担负着本地区的灌溉和人畜供水的两大重任,其水库灌区高干渠长12.65km(其中总干渠长3.6km),低干渠长4.3km。1.2对外交通条件三溪口水库灌区内现有公路能够通车,在灌区改造配套建设时,运输各种建材交通十分便利。1.3合同项目和工作范围(一)干渠防渗工程:即总干渠桩号从1+565～3+577,总长m,进行两边坡和渠底防渗加固;(二)暗灌工程:①辅翼暗灌工程总长1224m,其中采用0.4Mpa的φ300(内径,单3 资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。位mm,下同)PVC管道安装工程长213m,采用φ300的预制混凝土管道安装工程长1011m;②山边桥电灌管道工程,采用φ300的预制混凝土管道安装工程长313m;③卜洲暗灌工程,采用预制混凝土管道安装工程总长638m,其中桩号0+000～0+270m管内径为φ400,桩号为0+270～0+594m管内径为φ300,桩号0+594～0+638m管内径为φ250;(三)低干渠输水干管工程,采用φ500自应力钢筋混凝土预制管道,总长482m,与第一期的管道连接至低干渠。1.4临时工程临时工程为承包人为完成永久工程所必须实施的现场施工临时供电、供水、供风、砂石料加工及砼拌制、运输、浇筑系统等附属企业设备、临时生活设施、临时施工道路、临时施工便桥等。1.5施工工期根据合同文件,工程要求12月1日开工,2月底完成。据此计算施工工期为90日历天。4 资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。2、施工总平面布置图及说明本标段工程主要分三个工作内容:(一)干渠防渗工程,总长m。(二)暗灌工程:①辅翼暗灌工程总长1224m;②山边桥电灌管道工程总长313m;③卜洲暗灌工程,总长638m。(三)低干渠输水管工程,总长482m。为了便于施工管理将三个工程内容为三个施工工区,干渠防渗工程为A工区,暗灌工程为B工区,低干渠输水管工程为C工区。2.1临时房屋、仓库(一)项目部驻地设在总干渠中间,租用当地村民住房,配一部小型交通车指挥组织施工;(二)民技工工房就近租用当地村民房屋,并在每个工区中部设工区管理房。A工区管理房与项目部同住处。(三)水泥仓库按每个区设一临时仓库储存水泥,容量按30t考虑。临时仓库并设值班房。2.2机械设备及材料堆存该工程主要为砼及砂浆半成品使用机械,由于工期短,故考虑共进ZC350拌和机7台,砂浆拌和机7台,二种设备一一配对。按A工区45 资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。台套,B工区2台套,C工区1台套配置,等距离沿渠线布置。砼及砂浆所需的碎石、砂随拉随用堆存于拌和机背后。2t木制爬杆用于向渠底输送碎石、片石和砼,随拌和机布置。2.3水电施工用电长距离的用木杆架设施工电源线,短距离的用橡胶皮软线作导线引向施工机械边的开关盒上。施工用水用水泵抽取渠道边水沟的水或临时架设PV管从村民家中引用。2.4施工道路材料、施工机械的运输利用渠堤顶公路与渠线相联的公路运输,但要注意疏导,保证施工期的交通畅通。2.5预制场本工程有340m3的预制C15混泥土防渗板块预制块,计18900片。拟集中预制后用车运至工地安装,预制场选在较平坦的渠顶路边。6 资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。3施工总进度控制3.1施工总进度计划横道图3.2总进度说明根据招标要求,我公司拟于11月28日前进场,12月1日开工清理渠道淤泥和边坡,计划于2月28日完工。工期为90日历天。具体安排如下:(一)施工准备在12月1日前做好开工准备,准备工作包括工人、机械设备进场,开工前的施工测量放样、试验等准备工作和民技工房、仓库、电源、水源等工程的建设工作。(二)工程分三个工区,即A工区(干渠防渗工程)、B工区(暗灌工程)、C工区(低干渠输水管工程)。三个工区同时同工种全面开工。(三)各项计划进度如下:1、所有土方开挖:12月01日开工,12月30日结束。预制砼管埋设后2天开始回填土方,也于2月15日结束,最多延时2天。2、渠底现浇C15砼都应于12月20日开工,抹面滞后5日开工,但都应同时于2月20日结束。3、各种管径的砼预制管及PVC塑料管则直接向生产厂家购,并于12月10日陆续运至施工现场铺设,并于2月中旬施工完毕。7'
