10kW集中式光伏电站设计

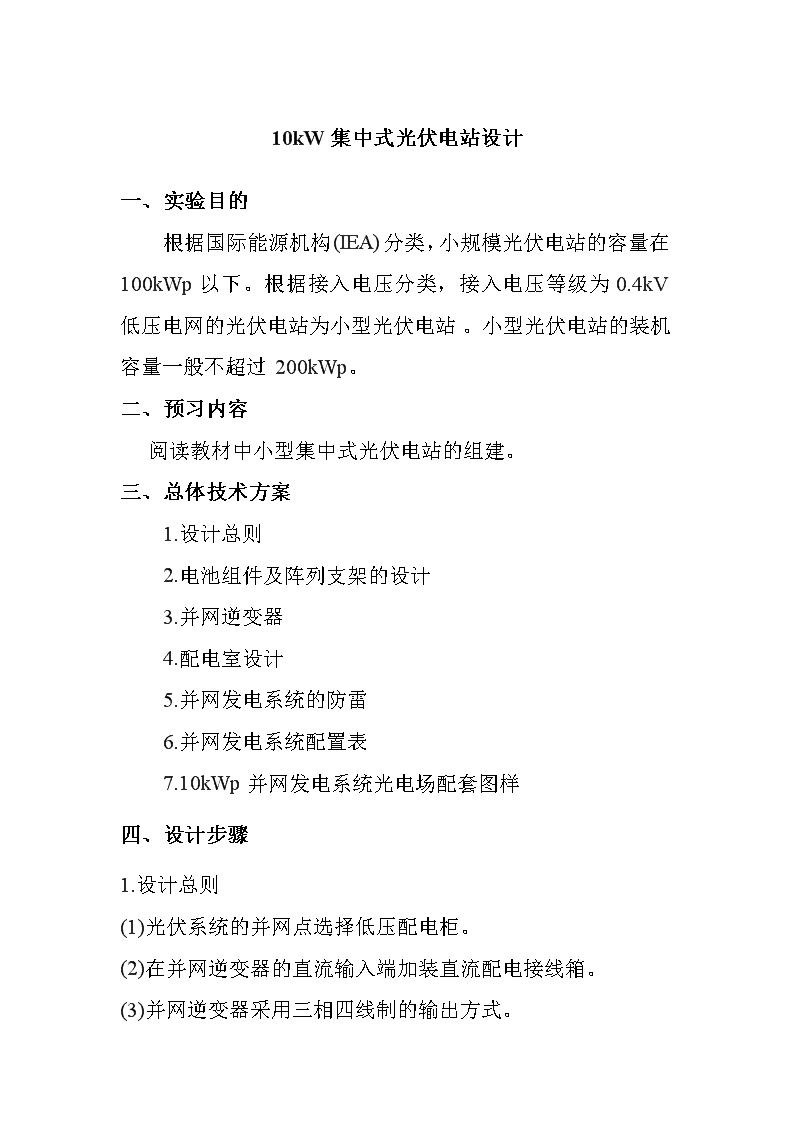

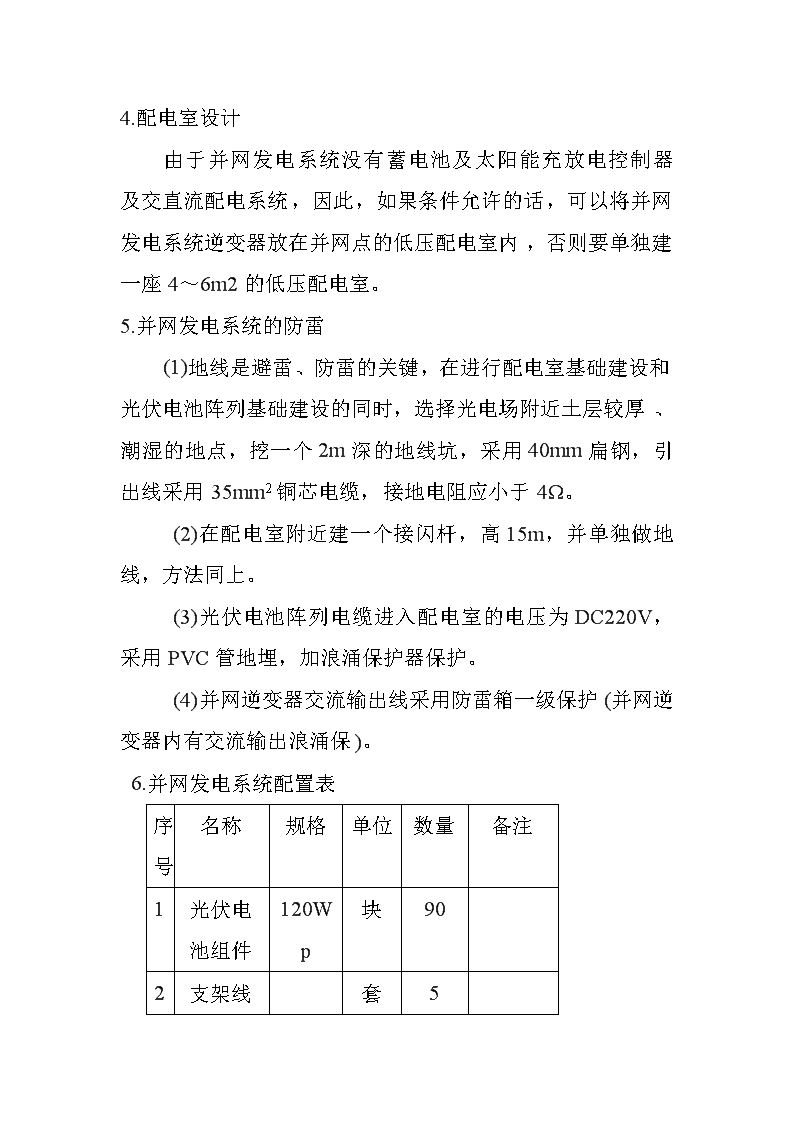

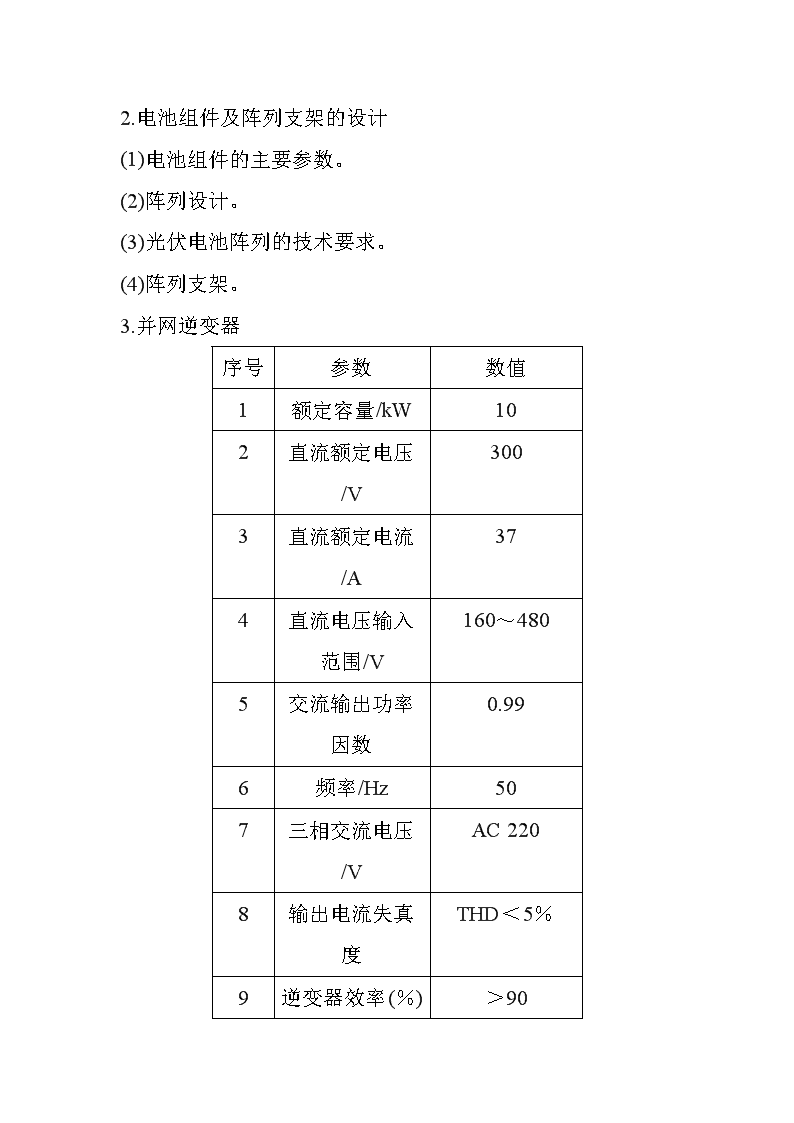

'10kW集中式光伏电站设计一、实验目的根据国际能源机构(IEA)分类，小规模光伏电站的容量在100kWp以下。根据接入电压分类，接入电压等级为0.4kV低压电网的光伏电站为小型光伏电站。小型光伏电站的装机容量一般不超过200kWp。二、预习内容阅读教材中小型集中式光伏电站的组建。三、总体技术方案1.设计总则2.电池组件及阵列支架的设计3.并网逆变器4.配电室设计5.并网发电系统的防雷6.并网发电系统配置表7.10kWp并网发电系统光电场配套图样四、设计步骤1.设计总则(1)光伏系统的并网点选择低压配电柜。(2)在并网逆变器的直流输入端加装直流配电接线箱。(3)并网逆变器采用三相四线制的输出方式。 2.电池组件及阵列支架的设计(1)电池组件的主要参数。(2)阵列设计。(3)光伏电池阵列的技术要求。(4)阵列支架。3.并网逆变器序号参数数值1额定容量/kW102直流额定电压/V3003直流额定电流/A374直流电压输入范围/V160～4805交流输出功率因数0.996频率/Hz507三相交流电压/VAC2208输出电流失真度THD＜5％9逆变器效率(％)＞90 4.配电室设计由于并网发电系统没有蓄电池及太阳能充放电控制器及交直流配电系统，因此，如果条件允许的话，可以将并网发电系统逆变器放在并网点的低压配电室内，否则要单独建一座4～6m2的低压配电室。5.并网发电系统的防雷(1)地线是避雷、防雷的关键，在进行配电室基础建设和光伏电池阵列基础建设的同时，选择光电场附近土层较厚、潮湿的地点，挖一个2m深的地线坑，采用40mm扁钢，引出线采用35mm2铜芯电缆，接地电阻应小于4Ω。(2)在配电室附近建一个接闪杆，高15m，并单独做地线，方法同上。(3)光伏电池阵列电缆进入配电室的电压为DC220V，采用PVC管地埋，加浪涌保护器保护。(4)并网逆变器交流输出线采用防雷箱一级保护(并网逆变器内有交流输出浪涌保)。6.并网发电系统配置表序号名称规格单位数量备注1光伏电池组件120Wp块902套5 支架线缆3并网逆变器10kW台1并网型三相四线4接线箱台15避雷器及接地设备套1接闪杆高要求为15m6配电室m24～6如有配电室则不考虑7.10kWp并网发电系统光电场配套图样 六、实验报告要求按照设计方案和设计步骤写完整设计报告。'
