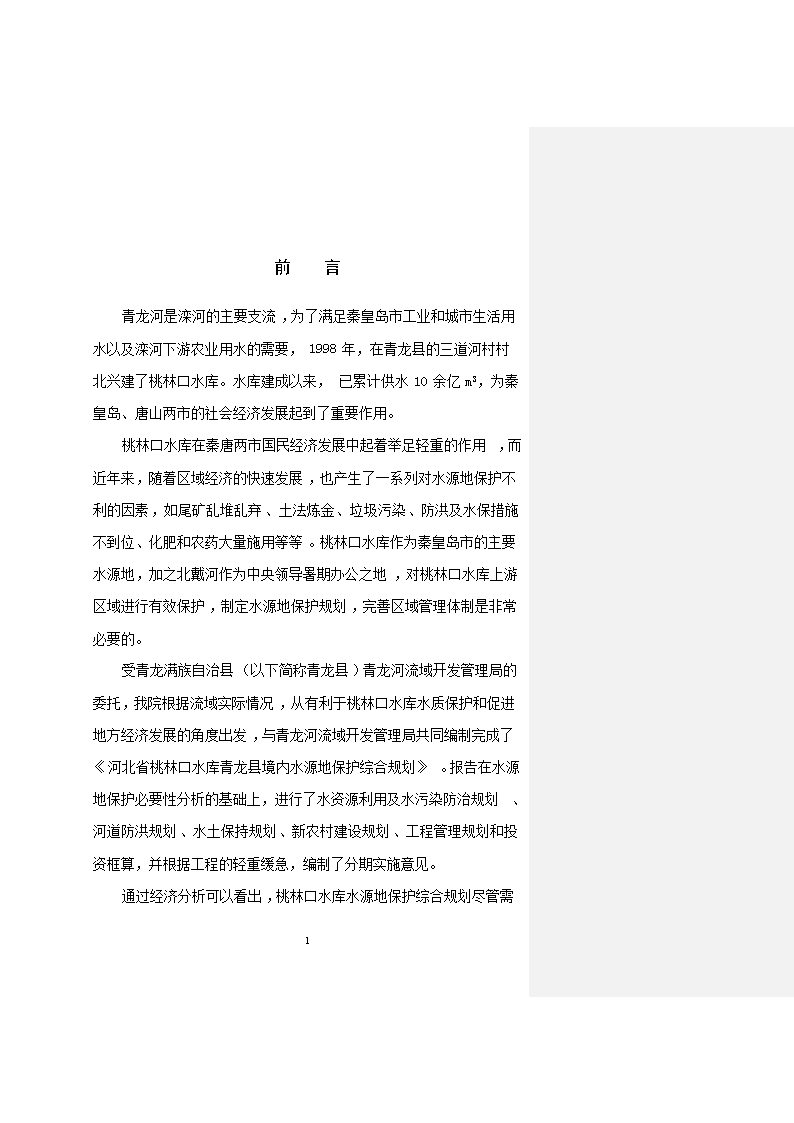

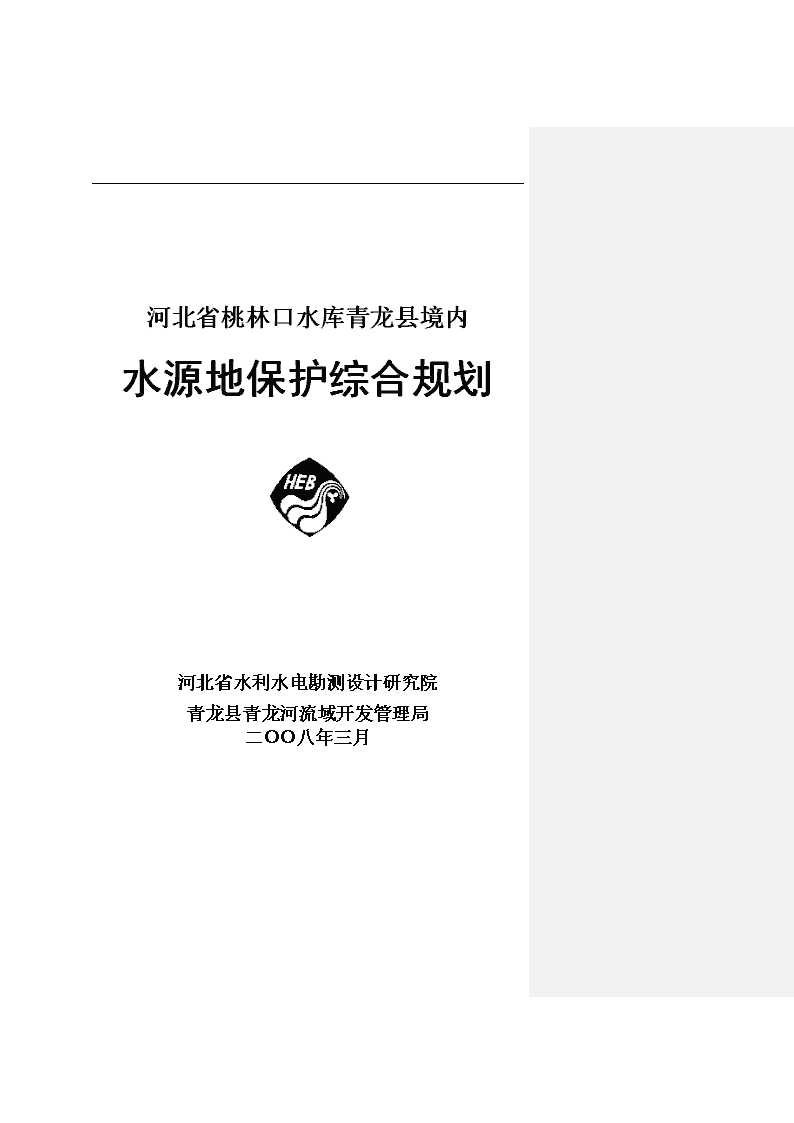

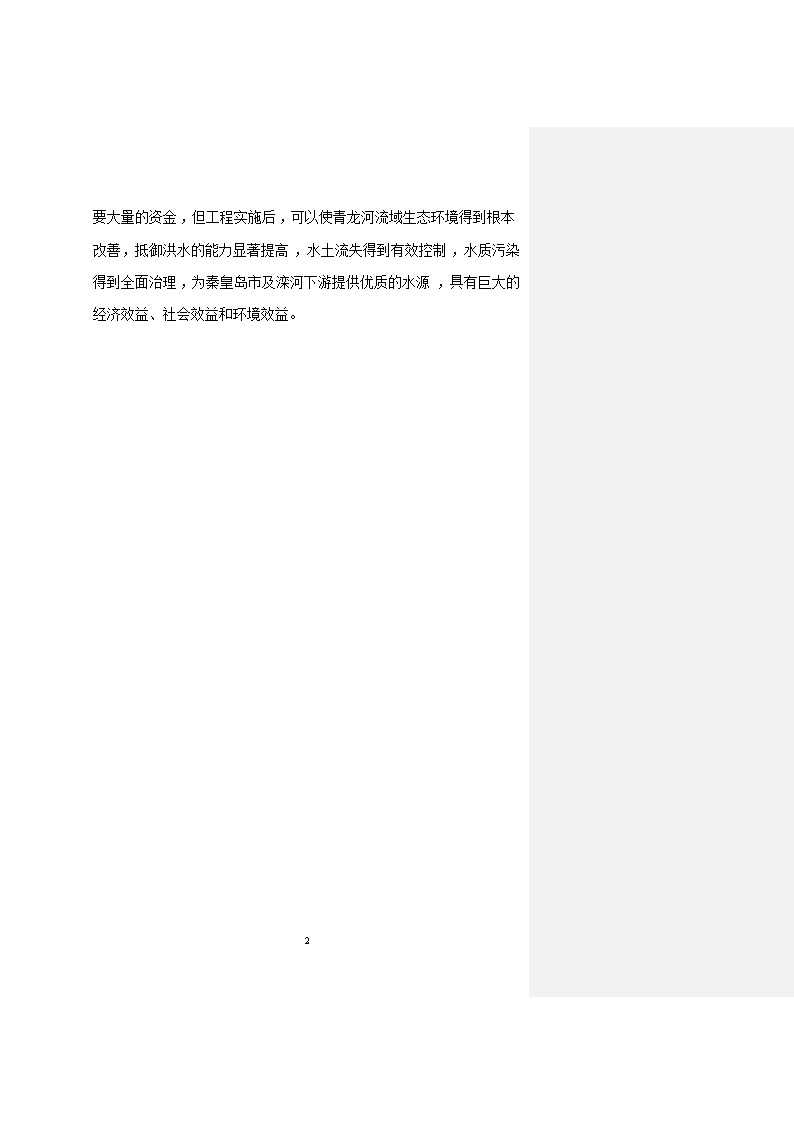

'河北省桃林口水库青龙县境内水源地保护综合规划河北省水利水电勘测设计研究院青龙县青龙河流域开发管理局二○○八年三月19 前言青龙河是滦河的主要支流，为了满足秦皇岛市工业和城市生活用水以及滦河下游农业用水的需要，1998年，在青龙县的三道河村村北兴建了桃林口水库。水库建成以来，已累计供水10余亿m3，为秦皇岛、唐山两市的社会经济发展起到了重要作用。桃林口水库在秦唐两市国民经济发展中起着举足轻重的作用，而近年来，随着区域经济的快速发展，也产生了一系列对水源地保护不利的因素，如尾矿乱堆乱弃、土法炼金、垃圾污染、防洪及水保措施不到位、化肥和农药大量施用等等。桃林口水库作为秦皇岛市的主要水源地，加之北戴河作为中央领导暑期办公之地，对桃林口水库上游区域进行有效保护，制定水源地保护规划，完善区域管理体制是非常必要的。受青龙满族自治县（以下简称青龙县）青龙河流域开发管理局的委托，我院根据流域实际情况，从有利于桃林口水库水质保护和促进地方经济发展的角度出发，与青龙河流域开发管理局共同编制完成了《河北省桃林口水库青龙县境内水源地保护综合规划》。报告在水源地保护必要性分析的基础上，进行了水资源利用及水污染防治规划、河道防洪规划、水土保持规划、新农村建设规划、工程管理规划和投资框算，并根据工程的轻重缓急，编制了分期实施意见。19 通过经济分析可以看出，桃林口水库水源地保护综合规划尽管需要大量的资金，但工程实施后，可以使青龙河流域生态环境得到根本改善，抵御洪水的能力显著提高，水土流失得到有效控制，水质污染得到全面治理，为秦皇岛市及滦河下游提供优质的水源，具有巨大的经济效益、社会效益和环境效益。19 第一章概况1.1桃林口水库概况桃林口水库位于河北省秦皇岛市青龙县境内滦河的主要支流青龙河上，坝址控制流域面积5060km3。工程分两期实施，一期工程1998年12月竣工，总库容8.59亿m3，兴利库容7.09亿m3，电站装机容量2万kw，工程具有供水、灌溉、发电和养殖等综合效益，其中水库的主要作用是向秦皇岛和唐山两市提供工业和城市生活用水。枢纽工程包括电站坝段、底孔坝段、溢流坝段、两岸非溢流坝段和发电厂房等部分。一期工程设计洪水标准为百年一遇，坝型采用“金包银”碾压混凝土重力坝型式，最大坝高74.5m，坝顶长度500m，一期工程总投资l8.04亿元。一期工程竣工后，每年可为秦皇岛市提供工业、港口和城市生活用水l.82亿m3，为唐山、秦皇岛地区补充农业水源5.2亿m3，改善扩大灌溉面积8万hm2，多年平均年发电量为6273kw.h,对冀东地区经济和社会发展具有十分重要的意义。二期工程建成后每年可向冀东钢铁基地供水2.35亿m3，多年平均年发电量9330kw.h。桃林口水库基本特性见表1-1。桃林口水库自从1997年下闸蓄水至2005年，已经累计供水11亿m3，主要用于秦皇岛市的工业、城市生活用水以及唐山、秦皇岛两市的农业用水，详见表1-2。19 表1-1桃林口水库特性指标表所在河流青龙河引水洞孔数3孔控制流域面积5060km2孔口尺寸3m×3.5m坝址岩石板状粉砂岩夹石英砂岩底板高程102.0m设计抗震烈度6度压力钢管内径3m水文特征多年平均年降水量500-700mm发电站形式坝后式多年平均年径流量9.6亿m3厂房尺寸49.54m×22.92m多年平均年输沙量386万t装机容量2台×1万KW没计洪峰流量(1%)14340m3/s多年平均年发电量6527KW.h校核洪峰流量(0.1%)23849m3/s年利用小时数3138h水库特性校核洪水位144.3m最大、设汁、最小水头58m、451m、23.9m没计洪水位143.3m出线回路110KV一回正常蓄水位143.4m主变压器1台25000KVA死水位104.0m效益供水城市及工业供水1.82亿m3/a,农业供水5.2亿m3/a总库容8.59亿m3灌溉改善灌溉面积8万hm2兴利库容7.09亿m3死库容0.51亿m3发电多年平均年发电量6527KW.h主坝坝型碾压混凝土重力坝坝顶高程146.5m淹没损失淹没耕地2233hm2最大坝高74.5m迂移入口4万人坝顶长度500m主要工程量土石方开挖423.万m3坝顶宽度7m土石方回填15.0万m3溢流坝形式表孔式溢流碾压混凝土62.2万m3堰顶高程128.3m混凝上及钢筋混凝上89.2万m3堰顶净宽165m金属结构制安3776t闸门形式弧形钢闸门钢筋制安12011t闸门孔数11孔帷幕（固结）灌浆5.14万m闸门尺寸15m×15m主要材料钢材2.61万t消能方式宽尾墩与消力池消能水泥29.95万t最大泄量22000m3/s粉煤灰7.07万t底孔形式有压短管木材1.18万m3断面尺寸5m×6m施工进度主体工程开工日期1992年12月孔数2孔截流日期1993年6月门型弧形门下闸蓄水日期1997年8月进口底板高程90.0m第一台机组发电日期1998年5月最大泄量1641m3/s工程竣工日期1998年12月消能方式底流总工期6年启闭没备油压启闭机总投资18.04亿元19 表1-2桃林口水库历年实际供水量表单位：万m3年份年入库水量供水量工业及城镇生活农田灌溉合计20001608131061263015736200136700411489351304920021510041002630030400200317816377216754205262004197002834100251285920054705517161539517111合计15245219642900391096811.2青龙县概况青龙县位于河北省东北部边缘，明长城北侧，燕山山脉东段。东和东北与辽宁省绥中县、建昌县、凌源县接壤，西和西北与河北省宽城满族自治县毗邻，南隔长城与河北省抚宁县、卢龙县、迁安县、迁西县相接。县政府驻地青龙镇，西南距首都北京235km，距省会石家庄480km，东南距秦皇岛市150km。青龙县国土面积3510km2，分属滦河水系和冀东沿海水系,其中滦河水系国土面积3272km2,占93.2%；冀东沿海水系国土面积238km2,占6.8%。在滦河水系中，青龙河流域面积为2693km2，占82.3%。青龙县有25个乡镇,396个行政村,2005年末全县人口52.9万人,其中城镇人口5.2万人,农村人口47.7万人。近年来，青龙县国民经济得到了快速地发展，2005年，全县实现生产总值37.3亿元，比上年增长了15.5%。其中第一产业完成增加值8.5亿元，比上年增长13.3%；第二产业增加值18.8亿元，增长17.3%；第三产业增加值10.0亿元,增长14.0%。19 1.3青龙河及青龙县境内流域概况青龙河位于滦河流域的东南侧，河长223km，流域面积650Okm2。在秦皇岛市境内河长166km，控制面积3363km2，在青龙县境内长123km，流域面积2693km2，是滦河水资源最丰富的支流。据桃林口水文站测定，多年平均年径流量8.7亿m3，1929年以来，桃林口洪峰流量超过6000m3/s的洪水有5次，其中1949年最大洪峰流量达14500m3/s。青龙河流域内，涉及青龙县19个乡镇，281个行政村，农业人口35.5万人，耕地面积36.4万亩。农村用电量4489.8万Kwh，化肥用量2.76万t；农药用量667.62t。青龙河流域农村基本情况及生产条件见表1-3。流域内农林牧渔业产值13.19亿元，非农行业产值4.51亿元，农村经济总收入10.53亿元，农村人均纯收入1459元。青龙河流域产值情况见表1-4。流域内总播种面积34.57万亩，其中粮食作物播种面积33.17万亩，粮食总产量8.87万t；油料作物播种面积0.54万亩，油料总产量0.07万t。青龙河流域农产品生产情况见表1-5。流域内蔬菜播种面积3.06万亩，总产量6.87万t；果园面积9.67万亩，水果产量5.6万t；林地面积179.65万亩。青龙河流域蔬菜、瓜果、林地情况见表1-6。青龙河流域畜牧业生产情况见表1-7。19 1.4水库供水区概况1.4.1秦皇岛市概况秦皇岛市位于河北省东北部，东经118°33＇－119°51＇，北纬39°24＇－40°37＇。东北接辽宁省绥中县，西北临河北省承德市，西靠唐山市的滦县、迁安，南临渤海。市区西南距石家庄483km，西距首都北京280km，距天津220km。秦皇岛市下辖海港、北戴河、山海关三个城市区和抚宁、昌黎、卢龙、青龙县四个县，总面积7812.4平方公里。截止2005年底，全市总人口278.64万人，其中非农业人口116.12万人，农业人口162.52万人。秦皇岛交通便捷，通讯发达。秦沈高速铁路、京哈、京秦、大秦四条铁路干线和京秦高速公路、102、205国道贯穿全境。民航开通了至上海、广州、杭州、大连、黑河等国内数十条航线。海上客运开通了至大连、烟台和韩国仁川等国内外城市的航线。秦皇岛是中国重要的港口城市，是华北、东北和西北地区重要的出海口，年货物吞吐量突破1.5亿吨，跻身世界大港之列。秦皇岛是一个新兴的工业城市。粮油食品、机械制造、玻璃建材和金属压延为四大支柱产业。19 秦皇岛是中国首批优秀旅游城市，素有“京津后花园”之美誉。国家历史文化名城山海关、避暑胜地北戴河、南戴河旅游度假区、昌黎黄金海岸等40多个旅游景区独具魅力，每年吸引上千万海内外游客慕名而至。由于得天独厚的气候条件，北戴河还是国家领导人暑期办公所在地。2005年，秦皇岛市实现生产总值496.79亿元，比上年增长12.0%。人均生产总值17920元，增长10.9%。第一产业增加值51.27亿元，增长6.9%；第二产业增加值195.99亿元，增长12.3%；第三产业增加值249.52亿元,增长12.8%。1.4.2唐山市概况唐山市位于河北省东部，东经117°31′～119°19′，北纬38°55′-40°28′，东隔滦河与秦皇岛市相望，西与天津市毗邻，南临渤海，北依燕山隔长城与承德地区接壤，东西长约130km，南北宽约150km，总面积为13472km2。唐山市区东至秦皇岛125km，南距渤海40km，西南至天津108km，西北至北京154km。唐山地处交通要塞，是华北通往东北的咽喉地带，京沈、京秦、大秦三大铁路横贯全境。津山、京沈干线公路横跨东西，东有秦皇岛港，西邻天津港，新建的唐山港位于津秦两港之间。境内铁路公路交织成网，交通发达。19 唐山是一座具有百年历史的沿海重工业城市。现辖2县级市（迁安、遵化），6县（滦县、滦南、乐亭、迁西、玉田、唐海）6区(路南、路北、开平、古冶、丰润、丰南)和6个开发区（高新技术开发区、海港开发区、南堡开发区、芦台经济技术开发区、汉沽管理区和曹妃甸工业区）。总人口719万，其中市区人口301万，建成区面积188km2，是全国较大城市之一。2005年，唐山市经济增长进一步加快，全市生产总值2027.64亿元，比上年增长15.1%。其中第一产业增加值236.19亿元，比上年增长6.3%；第二产业增加值1161.73亿元，比上年增长17.2%；第三产业增加值629.72亿元,比上年增长15.3%。产业结构进一步改善，农业所占比重逐年下降。三次产业增加值构成比例由“九五”末的18.9:50.5:30.6调整为11.6:57.3:31.1。全市人均生产总值为28466元，比“九五”末增长77.8%，按年末汇率计算，人均生产总值3528美元。19 第二章规划的必要性、规划原则与目标2.1青龙河流域存在的问题桃林口水库作为唐、秦两市供水的水源地，对两市工农业的发展和经济的腾飞起着非常重要的作用，其水质优劣还直接影响秦皇岛市广大市民的饮水安全，北戴河作为中央暑期办公所在地，其供水安全更是显得尤为重要。桃林口水库上游青龙河流域存在的主要问题如下：（1）采矿业快速发展，尾矿对防洪和居民安全形成隐患。由于历史的沿革，加之近年来的快速发展，目前，全县有铁矿、铁选厂157家，其中在青龙河流域内的就有64家，总经营规模达到773万吨/年，产生尾矿已达5000余万m3。由于对企业缺乏应有的约束，绝大部分选厂没有建尾矿库，而是将尾矿随意堆弃，不仅造成尾矿堆积如山，挤占行洪河道的局面，而且为泥石流的形成埋下了隐患。（2）缺乏对土法炼金的有效管理，对环境造成严重危害。从上世纪七十年代起，青龙县作为万两黄金生产县，为国家黄金生产和储备做出了重要贡献。但是，受利益的趋使，目前流域内尚存在一些土法炼金点，所使用的方法有“氰化物堆浸”和“汞碾子”，由于使用了剧毒的氰化物以及重金属汞，且没有采取有效的控制污染的措施，目前已经造成了周边环境的污染，且有愈来愈重的趋势。由于土法炼金对环境危害极大，如果任其发展对环境的影响是深远的，甚至是灾难性的，桃林口水库水质受到污染后，进而影响唐秦两市的饮水安全。19 （3）生活垃圾随意堆放，环境污染严重。由于缺乏统一规划，没有固定的垃圾填埋场所，农村产生的垃圾随意堆放，有的就堆弃在行洪河道之内，遇洪水则顺流而下，进入桃林口水库，造成水库水体的污染。当狂风袭来时，垃圾则随风飘移，对环境造成污染。此外，由于农村绝大部分厕所简陋，有的直接排入河道，污染桃林口水库水质。（4）由于地表涵养能力不足，蓄水工程较少，使得地表水资源没有得到有效的利用，加之已有灌区破坏严重，水的利用率较低，且存在大水漫灌的情况。工业用水定额较大，循环利用率低，加之废水未经过处理直接排放，对水质的污染较大广大农村地区对废污水的无序排放，对水质也造成了较大的污染。此外，流域内农田过量使用农药和化肥，面污染加重，被污染的水体进入桃林口水库，将加重水库水质的污染。（5）流域防洪体系不健全，防洪标准偏低。由于财力等多方面的原因，国家对类似于青龙河这样级别的河道的投入很少，基本上是针对县城周边等重点河段进行了部分防洪工程的建设，且治理标准较低，基本上达不到规范的要求。干流上现有的防洪工程大部分是受影响村庄自行建设起来的，且多是历史上逐渐形成的，一方面年久失修，另一方面也没有形成完整的体系，当流域发生较大洪水时，基本上是被动防御，因此造成了小水小灾，大水大灾的局面，直接影响沿岸群众的生产生活，制约了新农村建设的步伐。（6）19 水土流失严重，制约流域经济发展，影响水库效益的发挥。青龙河流域地处燕山深山区，地形地质条件复杂，沟谷极为发育，加之森林覆盖率较低，水土流失严重。根据2000年底河北省第二次土壤侵蚀遥感调查结果，青龙县的侵蚀面积达到了16.34万hm2，其中中度以上侵蚀面积9.34万hm2，占57.2%。水土流失破坏了土地资源，降低了土壤肥力，吞蚀农田，制约了农业生产发展。此外，水土流失携带的大量泥沙除淤积河道外，还将淤积桃林口水库、缩短水库使用寿命，降低工程效益。（7）为保护桃林口水库水质，沿岸群众付出了巨大代价。据统计，青龙河流域人均年收入仅1459元，是全县人均收入1958元的74.5%，其原因主要是从保护水库水质出发，上游限制了一些工业项目的上马，相应降低了当地群众的收入水平，影响了地方的经济实力。2.2规划的必要性由于桃林口水库在秦唐两市国民经济发展中起着举足轻重的作用，尤其是作为秦皇岛市的主要水源地，加之北戴河作为中央领导暑期办公之地，对桃林口水库水质的保护就显得尤其重要。而为了解决流域内存在的尾矿堆积如山、挤占行洪河道、乱堆乱弃问题，解决土法炼金对环境的危害问题，解决垃圾污染环境问题，解决防洪及水土保持问题，解决化肥和农药施用过量问题，解决流域经济落后、群众生活水平低、发展滞后的问题，编制流域水源地保护规划，完善流域管理体制是非常必要的。19 2.3规划原则（1）以桃林口水库水源地保护为核心，促进青龙县经济发展为出发点，贯彻科学发展观，统筹兼顾、全面规划。（2）以水资源保护、防洪减灾、水土保持、生态环境治理等为重点、工、农、林、牧多业并举，促进社会经济和生态环境的协调发展。（3）坚持以人为本，兴利与除害并举，突出解决与人民群众切身利益密切相关的重点问题，确保饮水安全，为当地及秦唐两市提供优质水资源。（4）规划与社会主义新农村建设紧密结合，为当地群众脱贫致富提供有力保障，促进地方经济的良性发展。2.4规划目标通过水源地保护综合规划，使桃林口水库水质稳定达到国家相关规范规定的标准，为秦唐两市提供安全清洁的水源；建设青龙河流域完善的防洪减灾保障体系、生态环境良性循环体系、山水林田路配套体系、人与自然和谐发展体系。2.5规划依据（1）《中华人民共和国水法》（2）《中华人民共和国水污染防治法》（3）《中华人民共和国防洪法》19 （4）《中华人民共和国水土保持法》（5）《中华人民共和国环境保护法》（6）《中华人民共和国环境污染防治法》（7）《中华人民共和国土地管理法》（8）《中华人民共和国森林法》（9）《生活饮用水卫生标准》（10）《地面水环境质量标准》（11）《防洪标准》（12）《水利水电工程水文计算规范》（13）《水利水电工程设计洪水计算规范》（14）《堤防工程设计规范》（15）《河北省实施<水土保持法＞办法》（16）《秦皇岛市水土保持生态建设规划》（17）《青龙县“十一五”规划》（18）流域国民经济基本情况及指标参数。（19）与本次规划有关的其它法律法规、行业技术标准、规程规范及政策文件等。2.6规划水平年根据现状情况，以2006年为规划基准年，2015年为近期规划水平年，2020年为远期规划水平年。19 第三章水文水资源分析3.1水文气象青龙县属北温带半湿润大陆性季风气候，其特点是四季分明，日照充足，昼夜温差大，无霜期较长；春季多风，夏季温热多雨，秋季多晴朗天气，冬季寒冷干燥。年平均气温8.9℃；年无霜期平均为162天；年平均降水量为715.9mm，多集中在夏季，且地区间分布不均，年际间变化较大。境内主要河流有青龙河、起河、星干河、都源河、沙河、南河等，其支流近100条，遍布全县，河流总长度425.4km，径流总量9.225亿m3。3.2暴雨洪水特性青龙河流域为滦河的主要暴雨区，暴雨中心多出现在都山迎风坡的青龙镇、七道河及起河上的双山子、龙王庙一带，雨图长轴多呈东北西南向。受太平洋副热带高压的影响，暴雨多发生在7月下旬至8月上旬，两月雨量约占全年降水量的60%～70%，最大可达80%，本流域常处在副高压北部，受西风带急流影响，天气系统在本地停留时间不长，次暴雨历时一般在二天以内，最长不足三天。在一次暴雨过程中，日雨量约占三日雨量的70%～80%。171 本流域洪水主要由暴雨形成，由于暴雨历时短，强度大，以及地面坡陡流急，所以一次洪水多表现为峰高量大、陡涨陡落的形式，洪水历时一般为3～6天，一次洪水的3日洪量占6日洪量的70%以上。桃林口水库以上流域面积占流域总面积的80%。3.3设计洪水3.3.1桃林口水库设计洪水1989年6月河北省水利水电勘测设计研究院编制的《青龙河桃林口水库初步设计》中的设计洪水成果经水利部规划总院审定，2002年《滦河流域防洪规划》中将洪水系列延长至1997年，经分析设计洪水成果略有降低，但仍维持原设计成果。本次分析仍沿用已审定的成果。桃林口水库设计洪水成果见表3-1。表3-1桃林口水库设计洪水成果表保证率（年）5020105洪峰流量（m3/s)114007660512028603.3.2青龙河干流设计洪水青龙河流域在青龙县境内共有三条大的支流汇入，分别为起河、星干河和都源河，因此，对青龙河干流进行整治时，将其分为四段，即桃林口水库回水末端至起河入青龙河口的大汇合段、大汇合至星干河入青龙河口的大巫岚段、大巫岚至都源河入青龙河口的土门子段、土门子至青龙宽城县界的老岭湾段。对于不同河段的设计洪水，利用坝址处的设计洪水按面积比法进行计算，其中，大汇合处控制流域面积为3555km2，大巫岚处控制流域面积为2599km2，土门子处控制流域面积为2374km2171 ，老岭湾处控制流域面积为2360km2，面积指数取0.6。不同河段设计洪水成果见表3-2。表3-2青龙河干流各河段设计流量表位置流域面积(km2)设计流量(m3/s)2%5%10%坝址50601140076605120沙金沟42941033169424640大汇合3555922461984143大巫岚2599764451363433土门子2374723948643251老岭湾23607214484732403.3.3青龙河主要支流设计洪水对于青龙河三条主要支流起河、星干河和都源河的设计洪水，采用由暴雨资料推求设计洪水的方法进行计算，具体采用1999年《秦皇岛市水文手册》和1985年《河北省设计暴雨图集》介绍的方法。采用1：5万地形图对起河、星干河和都源河三条主要支流的流域特征值进行量算，成果见表3-3。表3-3主要支流流域特征指标表流域名称流域面积(km2)主河长(km)河道纵坡(‰)起河57778.33.49小沙河136.635.35.83星干河551.845.34.40都源河整个流域199.643.99.54水胡同水库下游区间99.625.25.033.3.1.1《秦皇岛市水文手册》方法171 （1）单因子公式法洪峰流量计算公式如下：Qm，p=Cp·F0.630＜F＜500式中：Qm，p——某一频率的洪峰流量（m3/s）；Cp——某一频率的洪峰模系数；F——流域面积（km2）。（2）多因子经验公式法Qm,p＝CH24，P1.34F0.6ψ0.3J0.320＜F＜500其中：τ＝0.278L/(mJ1/3Qm,p1/4)式中C—经验系数(无量纲)；H24,p—某一频率的年24小时最大降雨量(mm)；F——流域面积（km2）；ψ—流域形状系数(无量纲)，ψ=F/L2，L为主河道长度（km）；J—主河道比降（‰）。其他符号意义同前。（2）河北省中小流域设计暴雨洪水图集法根据《河北省中小流域设计暴雨洪水图集》，起河流域雨型分区属燕山迎风区，汇流分区属燕山迎风北区，产流分区为Ⅱ区。n值分区为燕迎风区,查得，n=3.0。171 时段单位线计算公式为：u（T、t）=1/T〔S(t)-S(t-T)〕式中：u（T、t）—时段为T的单位线；S(t)—通常称S曲线，其数学表达式为：S（t/k）可根据n及t/k从S（t）曲线表中查取，n、k为参数，并在《图集》中查出n、c值，k值通过m1=nk确定，m1由分析得出的经验公式计算：燕山迎风北区m1=0.62F0.65J-0.27I-0.65式中：m1—洪峰滞时；F—流域面积（km2）；L—主河道长度（km）；J—主河道坡度（‰）；I—有效降雨历时的平均净雨强度（mm/h）。点面折减系数采用《图集》中分析成果，设计暴雨成果见表3-4,设计洪峰流量及洪量成果见表3-5。表3-5可以看出，多因子公式计算结果偏小，单因子公式与利用河北省暴雨图集的成果比较接近，考虑单因子公式考虑的因素比较单一，成果精度较低，因此推荐河北省暴雨图集成果。171 由于都源河上游有中型水库水胡同水库控制，所以都源河流域设计洪水采用区间设计水库相应的成果。各流域设计洪水成果见表3-6。表3-4图集法设计暴雨成果表流域重现期(年)51020起河(小沙河)24小时(mm)167229.3294.13日(mm)191.7263.1337.5星干河24小时(mm)167229.3294.13日(mm)191.7263.1337.5都源河24小时(mm)150.4204.6260.73日(mm)191.7263.1337.5都源河水胡同水库下游区间24小时(mm)150.4204.6260.73日(mm)184.9255.0328.2171 表3-5支流河道设计洪水成果地点方法重现期(m3/s)P=5%P=10%P=20%起河秦皇岛手册单因子公式22581510843多因子公式15251108728河北省暴雨图集单位线法210013301085小沙河秦皇岛手册单因子公式855578332多因子公式648471309河北省暴雨图集单位线法1054692510星干河秦皇岛手册单因子公式19931341768多因子公式16281199805河北省暴雨图集单位线法17731159705都源河(天然)秦皇岛手册单因子公式1011676377多因子公式886659457河北省暴雨图集单位线法1216811514区间秦皇岛手册单因子公式666445249多因子公式532394273河北省暴雨图集单位线法675448270表3-6青龙河主要支流设计洪水成果表流域重现期（m3/s)P=5%P=10%P=20%起河210013301085小沙河1054692510星干河17731159705都源河770529346.5171 3.4水资源分析3.4.1水资源特点青龙河流域径流主要由降雨形成，具有年内集中、年际变化悬殊的特点。据青龙河桃林口站1956～1982年实测资料统计，全年径流量的70%集中在7、8两月。丰水年1977年径流量21.34亿m3，相当于枯水年1981年径流量1.67亿m3的12.8倍。且常出现连丰连枯情况，如1953～1955、1977～1979年为连续三年丰水；1970～1972年为连续三年枯水；1980～1982年为连续特枯水年，三年径流总量不足6亿m3。同时，1953～1955和1956～1958年、1977～1979和1980～1982年则是丰、枯接连交替发生。本水源地全部位于山区，地下水主要表现为河川基流，受地表水变化过程的影响，地下水也呈现不均匀变化的特性。地表水与地下水相互转换。3.4.2地表水资源地表水资源的分析采用径流途径法，移植桃林口站不同水平年径流量。3.4.2.1桃林口水库设计成果1989年河北省水利水电勘测设计院编制的《青龙河桃林口水库初步设计》中采用1929～1983年系列，按皮尔逊Ⅲ型分布，确定年径流统计参数及不同保证率径流量成果见表3-7。171 表3-7桃林口水库初步设计径流分析成果表单位：亿m3项目天然径流量备注统计参数均值9.6Cv0.72Cs1.60不同保证率径流量25%12.850%7.8475%4.5590%2.7395%2.053.4.2.2径流系列延长《青龙河桃林口水库初步设计》中入库径流系列采用至1983年（水文年），本次依据桃林口水库建库前后的测验资料，采用还原计算方法将径流系列延长至2003年（水文年）。根据历年实测水量和还原水量过程，计算桃林口水库天然径流系列，见表3-8。171 表3-8桃林口水库天然径流系列表单位：亿m3年份天然年径流量（亿m3）年份天然年径流量（亿m3）192911.09919676.168193021.22919682.62419314.729196918.54719326.18119704.97419337.57219713.108193416.77419723.42819359.02719739.31519362.11419749.105193712.98619759.353193815.431197611.324193910.896197721.34019404.209197813.05719412.340197910.11919429.82419802.233194312.48719811.73619444.72519821.89119457.22219832.09119468.372198410.038194710.67619856.44919488.235198612.382194937.00219873.34719507.51119883.94119515.56519892.78419526.36219906.561195317.91719916.340195414.97619922.424195513.6919934.98219567.996199416.23819572.932199515.89319584.398199615.794195919.85019974.21519604.66419987.90019613.42519991.903196218.19320002.70419633.68220014.071196413.40620022.03119654.32820032.641196610.480　171 3.4.2.3年径流复核成果根据延长后的天然径流系列分析，按皮尔逊Ⅲ型分布曲线进行频率分析，确定年径流统计参数及不同保证率径流量成果见表3-9。表3-9桃林口水库径流复核成果表单位：亿m3项目天然径流量统计参数均值8.60Cv0.76Cs/Cv2.5不同保证率径流量25%11.24750%6.67775%3.90790%2.58795%2.1693.4.2.4径流设计成果的比较与选用（1）统计参数比较天然年径流均值1929～2003系列（本次分析，简称长系列）比1929～1983系列（原设计，简称短系列）小1.0亿m3，离差系数Cv值长系列较短系列增大0.04，偏态系数Cs值长系列较短系列增大0.3。（2）不同保证率天然径流量比较长系列天然径流量除95%略大外其它保证率年径流量均比短系列小，差值在0.143～1.553亿m3之间。设计径流量成果比较见表3-10。171 表3-10径流统计参数比较表项目天然径流量(亿m3)短系列长系列差值不同保证率径流量25%12.811.247-1.55350%7.846.677-1.16375%4.553.907-0.64390%2.732.587-0.14395%2.052.1690.119桃林口水库初步设计中采用1929～1983年54年系列，系列具有较强的代表性。本次在原系列的基础上延长至2003年，系列总长度达74年，且延长段包括了较完整的丰、枯水年组，系列的代表性更好，因此，推荐选用本次长系列复核成果。3.4.2.5青龙河流域径流设计成果青龙河流域各分区天然径流量按面积比移植桃林口站天然径流量，成果见表3-11。表3-11青龙河流域天然径流量成果表单位：亿m3流域名称不同保证率天然径流量多年平均25%50%75%90%95%桃林口站（5060km2）8.611.2476.6773.9072.5872.169青龙河流域青龙河干流0.8821.1530.6850.4010.2650.222都源河0.3390.4440.2630.1540.1020.086南河0.3590.4700.2790.1630.1080.091起河1.2131.5860.9420.5510.3650.306星干河0.9381.2270.7280.4260.2820.237合计3.7314.8802.8971.6951.1220.941境外4.1885.4773.2521.9031.2601.056171 3.4.3地下水资源青龙河流域地处燕山山区，地下水资源量即为地下水含水层的动态水量，按各项排泄量分析包括河川基流量、河床潜流量、潜水蒸发量和浅层地下水开采量。由于潜水蒸发量所占比重很小，可忽略不计。浅层地下水开采量已作为地表水资源的组成部分进行了还原分析，利用地表水天然径流系列分割出的基流中已包括此项，此处不再重复计算。因此地下水资源量主要由河川基流量和河床潜流量组成。经验分析成果表明，在山区地形条件下，地表水和地下水是相互转化的，浅层地下水主要由河川基流补给，地表水资源量均占水资源总量的99％以上，地表水资源量基本能代表水资源总量。本次不考虑计算地下水资源量。3.4.4水资源总量水资源总量为本地水资源量和入境水资源量之和。地表水资源量均占水资源总量的99％以上，地表水资源量基本能代表水资源总量，在水资源量预测及可供水量分析中均以地表水资源量代表水资源总量进行分析。各分区水资源总量成果见表3-12。171 表3-12青龙河流域各分区水资源量表单位：亿m3分区名称不同保证率天然径流量多年平均25%50%75%90%95%Ⅰ青龙河干流0.8821.1530.6850.4010.2650.222Ⅱ都源河0.3390.4440.2630.1540.1020.086Ⅲ南河0.3590.4700.2790.1630.1080.091Ⅳ起河1.2131.5860.9420.5510.3650.306Ⅴ星干河0.9381.2270.7280.4260.2820.237合计3.7314.8802.8971.6951.1220.941入境水资源量为青龙河上游来水进入青龙县水量，境外流域面积2464km2，占桃林口水库控制流域面积的48.7%，境外流域的天然径流量扣除境外用水量为本区域入境水资源量。本次采用桃林口入库水量，不还不扣，按面积比计算入境水资源量，见表3-13。入境水资源量进入青龙河干流。表3-13入境水资源量表单位：亿m3范围水平年不同保证率入库径流量表25%50%75%90%95%桃林口水库现状11.1946.4763.5552.1171.642201510.7696.0093.1251.7511.314202010.5335.7492.8861.5471.132入境水资源量现状5.4513.1541.7311.0310.80020155.2442.9261.5220.8520.64020205.1292.8001.4050.7530.551171 第四章水资源利用及水污染防治规划4.1水资源利用存在的问题通过径流分析可以看出，青龙县是一个水资源相对短缺的地区，在水资源利用方面存在的主要问题有：（1）工业用水定额较大，循环利用率低，加之废水未经过处理直接排放，对水质的污染较大。（2）已有灌区破坏严重，大部分无法正常运行，运行中的灌区灌溉定额不尽合理，存在大水漫灌现象。此外，农药、化肥用量较大，农药残留和化肥进入水体，也是水质污染的一个主要污染源。（3）由于地表涵养能力不足，蓄水工程较少，使得地表水没有得到有效的利用。（4）广大农村地区对废污水的无序排放，对水质也造成了相当程度的污染。4.2规划原则（1）遵循可持续发展原则水资源开发利用应考虑到社会经济发展对水量和水质的需求，通过合理配置水资源使社会、经济、环境等方面协调发展，特别是通过加强环境保护工作使水质能长期处于良好状态。（2）坚持开源节流并举的原则随着县域经济的高速发展，水资源短缺问题将171 日益突出，在实施水资源开发的同时必须加强节水工作，在保证国民经济发展和居民生活质量的前提下尽可能降低耗用量。（3）坚持水资源统一管理原则为保证对水资源的宏观调控，对水资源开发、利用、治理、配置、节约和保护等方面实行统一管理、统一调度，优先保证生活和工业用水。（4）坚持工程措施与非工程措施相结合的原则在采取工程措施的同时，建立起相适应的社会、经济、环境协调发展的水资源管理体制，促进水资源的高效节约、全面保护、科学开发和合理利用。4.3水资源开发与利用现状青龙河流域2006年取用水量为7116万m3，其中浅层地下水4669万m3，地表水2446万m3，详见表4-1。在流域内各部门中，生活取水量为1335万m3，工业取水量为1685万m3，农业取水量为4096万m3，详见表4-2。171 表4-1青龙河流域水资源供水量统计表单位：万m3行政分区地表水供水量地下水供水量总供水量蓄水工程提水工程引水工程小计浅层深层小计祖山镇3295082335　335417隔河头乡　4012016016615181341凤凰山乡　　　090　9090龙王庙乡9424798207　207305三星口乡　213859115　115174干沟乡64　1079　7989木头凳镇404035115423　423538大巫岚乡　5770127360　360487土门子乡2200113315308　308623大石岭乡　254570145　145215官场乡　15213679281117茨榆山乡235　　235223　223458平方子乡1172038188　188226双山子镇2401421842915296480安子岭乡　20　20116　116136朱杖子乡　502777140　140217马圈子镇45018　468405　405873青龙镇160185　345863409031248草碾乡　7　745307582小计908810728244645789246707116171 表4-2青龙河流域各部门取水量统计表单位：万m3行政分区生活工业农业总取水量城镇农村合计国有及规模以上一般规模以下一般工业合计农田灌溉林牧渔业合计祖山镇646412012019439233417隔河头乡666620866274340凤凰山乡3838525290龙王庙乡555521535250305三星口乡44449833131175干沟乡404022264888木头凳镇888820406032070390538大巫岚乡797925255027782359488土门子乡76769070160283104387623大石岭乡41412050706737104215官场乡4444324072116双山子镇6767456010525950309481茨榆山乡5959508513519569264458平方子乡3333356095534497225安子岭乡52523030104454136朱杖子乡4040305080405696216马圈子镇727218020038035865423875青龙镇240973372001803804261045301247草碾乡404020203202383合计2401095133581587016853060103640967116171 4.4水资源供需分析4.4.1需水量预测4.4.1.1水资源分区根据青龙流域范围，结合支流的分布情况，在水资源分析过程中，将流域分为5个区，分述于下。（1）青龙河干流发源于燕山山脉的七老图支脉的南侧，于老岭湾北入青龙县境，穿越大石岭、蒿村、土门子、大巫岚、大于杖子、双山子、朱杖子、西双山、朱杖子等乡镇至桃林口水库，过长城入卢龙县境。青龙县境内主河道长72km，青龙干流直接汇流面积518.9km2，占水源地流域总面积的23.6%。（2）星干河发源于周杖子乡望宝盖子和干沟乡的烧锅店，因流经三星口乡、干沟乡而得名。南北两支流在木头凳汇流后由东向西经鲁台子村、兴隆台子村，在大新杖子村西约1.6km处汇入跳鱼沟水，再向西经山东村、小河北村、草碾子村、黄土坎村、和平庄诸村，在罗杖子及铁炉沟中间注入青龙河干流，主河道长45.3km，纵坡4.4‰流域总面积551.8km2，占水源地流域总面积的25.1%。（3）起河发源于青龙县龙王庙北锥子山，由东向西穿行，先后流经龙王庙、牛心山、三间房、凤凰山、安子岭、平方子、双山子等乡镇。于双山子附近处汇入青龙河干流，主河道长78.3km，纵坡5.83‰，流域总面积713.6km2，占水源地流域总面积的32.5%。171 （4）都源河发源于都山东麓后干沟与葫芦莱沟，两支在水胡同处汇合，经三义合、马圈子、孤山子、沈丈子、头道河于炮手堡子汇入青龙河干流。主河道长43.9km，纵坡9.54‰，流域总面积199.6km2，占水源地流域总面积的9.1%。（5）南河发源于青龙镇头道杖子和孟家窝铺老石槽，在北坎子交汇。先由西向东从县城南流过，后流至河南村附近有唐怀沟汇入而改向南流去，最后在西蔡峪汇入青龙河干流，主河道长36km，纵坡9.63‰，流域总面积211.4km2，占水源地流域总面积的9.6%。4.4.1.2社会经济发展预测根据《青龙县国民经济统计资料》（2006年）和《青龙县“十一五”规划》对工农业各项指标进行预测。（1）人口发展预测水源地五区2006年总人口为380292人，其中非农业人口为48786人，农业人口为331506人。各区人口分布见表4-3。参照青龙县有关统计资料，2006年人口自然增长率为10.8‰，考虑到人口增长有下降的趋势；2006年至2015年人口自然增长率采用9‰；2015年至2020年人口自然增长率为8‰。预计到2015年青龙河流域总人口将达到41.21万人，其中非农业人口5.29万人；到2020年水源地总人口将达到42.89万人，其中非农业人口5.5万人各城区人口构成见表4-3。171 表4-3青龙河流域人口预测成果表单位：人分区名称项目水平年现状20152020Ⅰ青龙河干流总人口106626115580120278其中：非农业294931973327Ⅱ都源河总人口244182646927544其中：非农业203622072297Ⅲ南河总人口681757390076904其中：非农业336793650737991Ⅳ起河总人口125266135786141305其中：非农业549659586200Ⅴ星干河总人口557076038562840其中：非农业462650145218合计总人口380292412120428870其中：非农业487865288355032（2）工业发展预测青龙河流域2006年工业总产值为437787万元，根据青龙县的工业发展指标，工业总产值增长率预计2006～2015年为10%，2015～2020年为8％。按以上增长速度预测，到2015年工业总产值将达到1032279万元，2020年工业总产值将达到1516756万元。各区工业总产值构成见表4-4。171 表4-4青龙河流域工业产值预测成果表单位：万元分区名称水平年现状20152020Ⅰ青龙河干流91376215460316581Ⅱ都源河265086250491840Ⅲ南河204137481344707253Ⅳ起河90785214066314534Ⅴ星干河249815890486549合计43778710322791516756（3）农业发展预测青龙河流域2006年实际灌溉面积为212836亩，其中水田14381亩，水浇地75924亩，菜田29565亩，果树92966万亩。根据青龙县总体发展规划，随着不同水平年城市化发展，水田、水浇地、菜田面积将有所减少，果树灌溉面积有所增加。预测2015年及2020年灌溉面积成果见表4-5。（4）牲畜业发展预测据《青龙县国民经济统计资料》（2006年），2006年实际大牲畜13009头，猪109472头，羊165565只。根据《青龙县“十一五”规划汇编》，到2015年增长率按4%分析计算，到2020年增长率按2%分析计算。到2015年大牲畜18516头，猪155813头，羊235651只。到2020年大牲畜20443头，猪172030头，羊260177只。见表4-6。171 表4-5青龙河流域灌溉面积预测成果表单位：亩分区区名称项目水平年现状20152020Ⅰ青龙河干流水田292628962867水浇地337973345933121菜田715670847012果树308023855146300Ⅱ都源河水田378137433705水浇地111841107210960菜田185018321813果树626079309600Ⅲ南河水田277527472720水浇地787877997720菜田396539253886果树97971224914700Ⅳ起河水田410940684027水浇地197351953819340菜田135751344013304果树422685293463600Ⅴ星干河水田790782774水浇地333132983264菜田301929892959果树383949206000合计水田143811423714093水浇地759247516574406菜田295652927028974果树92966116583140200表4-6青龙河流域牲畜禽数量预测成果表单位：头、只171 分区名称项目水平年现状20152020Ⅰ青龙河干流大牲畜278939704383猪409015821564274羊338044811453121Ⅱ都源河大牲畜131186206猪107161525216840羊121021722519018Ⅲ南河大牲畜95813641505猪108051537916980羊139901991221985Ⅳ起河大牲畜588583769248猪321014569050445羊80189114134126013Ⅴ星干河大牲畜324646205101猪149492127723492羊254803626640041合计大牲畜130091851620443猪109472155813172030羊1655652356512601774.4.1.3生活需水量预测（1）生活需水量不同水平年生活需水量由预测的人口和用水定额进行分析。现状青龙河流域非农业人口生活用水定额平均为46L/人.日，考虑到生活水平的提高，年用水定额到2015年用水定额为50L/人.日，到2020年用水定额为55L/人.日。农业人口因生活水平相对较低，现状用水定额为24L/人.日171 ，不同水平年预测为：2015年30L/人.日，2020年35L/人.日。按预测的不同水平年人口数量和分析的用水定额，分析得到2015年为489.88万m3，2020年为588.05万m3。各区生活需水量构成见表4-7。(2)公共事业需水量现状公共事业用水定额按县城城镇人口平均为25m3/人.年，总需水量为85万m3，考虑到社会发展需要，2015年水平为30m3/人.年，2020年水平为35m3/人.年。按县城预测的人口数量分析2010年为110万m3，2020年为133万m3。各区公共事业需水量构成见表4-7。表4-7青龙河流域生活需水量预测成果表单位：万m3分区名称项目水平年现状20152020Ⅰ青龙河干流农业人口90.82123.06149.40非农业人口4.955.836.68Ⅱ都源河农业人口37.5826.5732.25非农业人口3.424.034.61Ⅲ南河农业人口57.9240.9549.71非农业人口56.5566.6376.27公用事业85110133Ⅳ起河农业人口201.09142.16172.60非农业人口9.2310.8712.45Ⅴ星干河农业人口85.7660.6373.61非农业人口7.779.1510.48合计农业人口556.60393.36477.58非农业人口81.9196.51110.48公用事业851101334.4.1.4工业需水量预测171 工业需水量计算通过预测的不同水平年工业增加值和用水定额进行计算。工业用水＝工业增加值×工业万元增加值取用水量现状工业用水定额为38m3/万元，预计到2015年为19m3/万元，到2020年为12m3/万元。根据以上定额和预测的不同水平年工业增加值，分析到到2015年需水量为1961万m3，到2020年需水量为1820万m3。各区工业需水量构成见表4-8。表4-8青龙河流域工业需水量预测成果表单位：万m3分区名称水平年现状20152020Ⅰ青龙河干流465409380Ⅱ都源河380119110Ⅲ南河380915849Ⅳ起河380407377Ⅴ星干河60112104合计1665196118204.4.1.5农业需水量预测农业需水量按预测的灌溉面积和现状灌溉定额进行分析。现状水田灌溉定额为657m3/亩，水浇地为157m3/亩，菜田为299m3/亩，果树为105m3/亩。经分析，到2015年为4215万m3，到2020年为4433万m3。各区灌溉需水量构成见表4-9。4.4.1.6牲畜需水量预测牲畜需水量按预测的数量和现状耗水定额进行分析。171 现状大牲畜耗水定额为30L/d，猪为20L/d，羊为10L/d。经分析，到2015年需水量为220.12万m3，到2020年需水量为243.03万m3。各区牲畜需水量构成见表4-10。表4-9青龙河流域灌溉需水量预测成果表单位：万m3分区区名称项目水平年现状20152020Ⅰ青龙河干流水田238190188水浇地466525520菜田222212210果树329405486小计125413321404Ⅱ都源河水田203246243水浇地92.8174172菜田635554果树65.283101小计424558571Ⅲ南河水田210180179水浇地126122121菜田90117116果树104.3129154小计531549570Ⅳ起河水田231267265水浇地314307304菜田330402398果树350556668小计122515321634Ⅴ星干河水田635151水浇地1975251菜田1808988果树1295263小计569244254合计水田945935926水浇地119611801168菜田885875866果树97812241472小计400342154433171 表4-10青龙河流域牲畜需水量预测成果表单位：万m3分区名称项目水平年现状20152020Ⅰ青龙河干流大牲畜3.074.374.82猪29.8642.5046.92羊12.3417.5619.39小计45.2664.4371.13Ⅱ都源河大牲畜0.140.200.23猪7.8211.1312.29羊4.426.296.94小计12.3817.6319.46Ⅲ南河大牲畜1.051.501.66猪7.8911.2312.40羊5.117.278.02小计14.0519.9922.08Ⅳ起河大牲畜6.479.2110.17猪23.4333.3536.82羊29.2741.6645.99小计59.1884.2392.99Ⅴ星干河大牲畜3.575.085.61猪10.9115.5317.15羊9.3013.2414.61小计23.7833.8537.38合计大牲畜14.3120.3722.49猪79.91113.74125.58羊60.4386.0194.96小计154.66220.12243.034.4.1.7需水总量171 需水总量是对各区生活、工业、灌溉和牲畜需水量的汇总。现状全区总需水量75%保证率为6463万m3，到2015年为6997万m3，到2020年为7217万m3。各区需水量详见表4-11。表4-11青龙河流域需水量预测成果汇总表单位：万m3分区名称项目水平年现状20152020Ⅰ青龙河干流城区生活96129156工业465409380农业125413321404牲畜456471小计186019342011Ⅱ都源河城区生活413137工业380119110农业424558571牲畜121819小计857725737Ⅲ南河城区生活199218259工业380915849农业531549570牲畜142022小计112517021700Ⅳ起河城区生活210153185工业380407377农业122515321634牲畜598493小计187521762289Ⅴ星干河城区生活947084工业60112104农业569244254牲畜243437小计746460479全区城区生活640600721工业166519621820农业400342154433牲畜155220243小计646369977217171 4.4.2可供水量预测4.4.2.1预测原则供需分析中，可供水量的预测暂不考虑新水源工程所增加的水量，仅考虑在现有工程设施条件和不同水平年来水条件下可供用水量。4.4.2.2可供水量本区域不同水平年可供水量为本区域自产天然径流量和境外来水量之和。青龙河流域各分区可供水量分析成果见表4-12。表4-12青龙河流域各分区可供水量表单位：亿m3分区名称水平年不同保证率水资源量25%50%75%90%95%Ⅰ青龙河干流1.1530.6850.4010.2650.222入境水量现状5.4513.1541.7311.0310.8002015年5.2442.9261.5220.8520.6402020年5.1292.8001.4050.7530.551Ⅱ都源河0.4440.2630.1540.1020.086Ⅲ南河0.470.2790.1630.1080.091Ⅳ起河1.5860.9420.5510.3650.306Ⅴ星干河1.2270.7280.4260.2820.2374.4.3供需分析根据上述各区不同水平年的需水量和供水量分析成果，进行对比可以看出不同水平年供需余缺情况。具体见表4-13。由表4-11看见，75%保证率情况下，除南河流域外其它区域供水量均大于需水量。南河区域2015水平年缺水72万m3171 ，2020水平年缺水70万m3。95%保证率情况下除南河流域外，其它区域供水量均大于需水量。南河流域现状水平年缺水215万m3，2015水平年缺水792万m3，2020水平年缺水790万m3。表4-13青龙河流域供需对比表单位：万m3分区名称水平年75%95%需水量可供水量余缺水量需水量可供水量余缺水量Ⅰ青龙河干流现状186021321194611860102168356201519341922717293193486196685202020111806416053201177325721Ⅱ都源河现状857154068385786032015725154081572586013520207371540803737860123Ⅲ南河现状112516305051125910-215201517021630-721702910-792202017001630-701700910-790Ⅳ起河现状187555103636187530601186201521765510333421763060884202022895510322122893060771Ⅴ星干河现状74642603514746237016242015460426038004602370191020204794260378147923701891合计现状646316950104876463941029472015699716950995369979410241320207217169509733721794102193171 4.5水资源开发利用规划4.5.1工业节水规划对于青龙河流域干流和三条主要支流而言，用水量大的主要工业项目是流域内近年来发展起来的铁选业，流域内共有64家，主要集中在马圈子镇和青龙镇。流域内铁选厂分布情况见表4-14。目前，铁选厂作为流域内的用水大户，有很大的节水空间，主要可以通过水资源的循环利用，增加重复利用率来解决。全流域的铁选厂目前均没有开展水的循环利用，浪费水的现象比较严重。对于企业节水规划，主要是通过建水循环系统来解决，要求每个企业建一套水循环系统，共建64套，使水的重复利用率达到70%，则每年可以节约水资源1180万m3。表4-14流域内铁选厂分布情况表乡镇企业数量(个)生产规模(万t)水循环系统(座)马圈子镇2420624双山子镇151平方子乡2152祖山镇31373茨榆山乡51155隔河头乡17.51安子岭乡4304青龙镇24257.524合计6477364171 4.5.2农业节水规划农业用水存在的最大问题是灌溉制度不合理，存在大水漫灌的现象，水的利用系数较低。对于广大农村地区，其节水的途径主要通过改变灌溉方式来实现，根据青龙县的实际情况，具体的节水措施是采用管道灌溉替代以前的大水漫灌，利用薄膜进行田间覆盖，利用喷灌技术进行果园灌溉。根据青龙县的现状，目前流域内有水浇地7.68万亩，规划结合种植结构调整对其中的5.0万亩改造成低压管道系统。此外，对于流域内的9.67万亩果园中的5.0万亩改造成喷灌系统。经过改造后，每年可以节约水资源近1000万m3。低压管道和喷灌规划情况详见表4-15。171 表4-15流域内低压管道和喷灌规划表单位：万亩乡镇低压管道喷灌合计青龙镇0.500.501.00祖山镇0.150.150.30木头凳镇0.670.671.34双山子镇0.300.300.60马圈子镇0.350.350.70凤凰山乡0.200.200.40龙王庙乡0.320.320.64三星口乡0.160.160.32干沟乡0.100.100.20大巫岚乡0.400.400.80土门子乡0.390.390.78大石岭乡0.180.180.36隔河头乡0.230.230.46官场乡0.150.150.30茨榆山乡0.310.310.62平方子乡0.200.200.40安子岭乡0.100.100.20朱丈子乡0.210.210.42草碾乡0.080.080.16合计5.005.0010.004.6水污染防治规划4.6.1工业污染防治对于流域内工业企业（主要是铁选厂）造成的水污染，规划在马圈子镇、茨榆山乡、安子岭乡和青龙镇建8座污水处理厂，将铁选厂生产后的废污水进行处理后达标排放，污水处理厂规划情况见表4-16。表4-16流域内铁选厂分布情况表171 乡镇企业数量(个)生产规模(万t)污水处理厂(座)马圈子镇242063茨榆山乡51151安子岭乡4301青龙镇24257.53合计8此外，对于流域内污染较重的企业，要求进行整改，满足无污染排放的要求，对无法满足环保要求的企业，要坚决予以关闭。尤其是对土法炼金作坊，由于其采用剧毒的氰化钠作为氧化剂，废碴随意堆放，且均不进行无害化处理，对环境尤其是水质造成的危害极其严重，因此，必须坚决予以取缔。对于流域内新建企业，一定要把好审批关，要求符合环境保护的有关规定，保证废污水达标排放。对于新增高耗水企业，要严格按照水资源论证的程序进行审批，明确污水处理方式和排放标准，以保证有水可用、并保证水质不被污染，保证地方经济的可持续发展。4.6.2农业污染防治农业生产造成的水污染主要来源于农药和化肥的使用，据统计，2006年流域内化肥使用量为2.76万t，农药使用量为667.62t。如果平均按10%进入水体，对水质将构成相当大的威胁。因此，从保护水质的角度出发，需要农业生产减少化肥和农药的使用量。171 在后续新农村建设规划的种植结构调整规划中，根据青龙实际及经济发展趋势，规划在青龙河流域加大中药材、精品杂粮两个产业的种植和推广力度。该项目不仅能使中药材栽培、杂粮种植产业健康、稳步发展，为农民带来可观的经济收入，促进地方经济快速发展，由于中药材和精品杂粮的规模生产需要实行标准化种植，无公害化管理，对农药和化肥的施用都有严格的规定，因此，有助于改变传统的化肥、农药施用观念，减少化肥、农药施用量，相应减少化肥、农药残留进入青龙河水体的总量，对青龙河水质保护有极大的促进作用。其中中药材产业化项目规划将青龙县建成中药材标准化种植基地，种植面积达到5万亩。精品杂粮项目规划在流域内沿青龙河两岸建成面积为10万亩的精品杂粮产区，相应提高群众的收入。另外，随着生物化肥和生物农药的研发和推广，尤其是应用于中药材和精品杂粮区，对减少化肥和农药残留，保护生态环境将起到十分重要的作用。此外，为了消除广大农村地区的水质污染，与新农村建设相结合，广泛实行“一气三改”，将农村的厕所、猪羊圈等充分利用起来，经过沼气生成过程的无害化处理，在面源上切断水体的污染源，从而达到保护水质的目的。4.6.3生态防洪工程现状青龙河流域植被破坏较严重，尤其是河道两侧，基本上没有成规模的植被覆盖，树林更是较少，河道从村中或村边通过，由于没有植被或树林的屏障作用，村中的垃圾和污水直接排入河道，是水质污染的一个主要根源。基于此，结合防洪堤工程的建设，规划在河道两岸植树造林，乔木灌木合理搭配171 ，形成一条绿色屏障，保护生态环境，保护水资源免受污染。根据河道现状，规划在青龙河及主要支流左右岸各划出50m范围作为一级保护区，在一级保护区内除不允许建设永久建筑物以及从事对防洪和水质保护不利的活动，在保护区内种植树木，根据土壤肥沃程度栽种不同的树种，做到灌木和乔木合理搭配。共规划造林3000亩，其中，乔木1800亩，灌木1200亩。详见表4-17。表4-17生态防洪堤林木种植规划表单位：亩河道合计乔木灌木青龙河干流684041042736起河1356081365424星干河540032402160都源河3000180012004.6.4生态景观工程随着地区经济的高速发展，社会对环境的要求越来越高，尤其是对水环境的要求更是提高到了一个空前的高度，通过水景观工程的建设，对提升周边地区的经济实力，为招商引资提供有利的条件将起起到非常大的促进作用。流域内有2个乡镇所在地即双山子镇和大巫岚乡位于青龙河干流沿岸，由于乡镇所在地均是该乡镇经济和文化的中心，对环境的要求更高，其发展的潜力也更大，因此，一方面从提升地区经济实力的角度，另一方面也是增加水体容积，相应提高了水体的自净化能力的角度，在乡镇所在地的河道中修建生态景观工程。（1）双山子镇171 双山子镇位于起河、小沙河和青龙河交汇处，该处地理位置优越，地势开阔，同时也是青龙县着力打造的一处经济、文化、旅游等的现代化城镇，大力开发旅游、生态农业观光和高档住宅已经列入到政府议事日程。基于此，以防洪工程为依托，以水体为媒介，建设双山子生态景观工程。规划在瓦房村西跨起河老桥上游100m处建一橡胶坝，坝高3.0m，长240m。此外，在青龙河大汇合村南青龙河大桥下游300m处，建一橡胶坝，坝高3.0m，坝长350m。（2）大巫岚乡大巫岚乡位于星干河口与青龙河交汇处下游，该处地理位置开阔，青龙河河滩在此近1.0km，是青龙县规划的钢铁基地和木材基地所在地，因此，在此兴建生态景观工程，对于打造一个的现代化的大巫岚具有重要的意义。根据地理位置和地形条件，在青龙河上，马兴沟村址上游50m处修建一橡胶坝，长400m，高3.0m。此外，在星干河与青龙河汇合口上游400m的星干河上修建一橡胶坝，坝长250m，坝高3.0m。171 第五章河道防洪规划5.1河道现状及其不利影响根据国家水利总体规划，对于主要河流，国家均投入了大量的人力、物力和财力对其进行了整治，基本上形成了比较完善的防洪体系。但是，对于像青龙河这样级别的河道，由于国家财力有限，加之地方财力紧张，造成了投入不足，防洪体系不健全，绝大部分没有堤防或堤防质量较差，加之管理粗放，防洪标准偏低。近年来，随着国民经济的快速发展，地方经济发展也较快，尤其是钢铁产业得到了飞速发展，而对其管理方面还比较粗放，造成其尾矿随意堆弃，侵占河道，占压农田，给环境造成了极大的破坏，相应影响了流域的生态环境和防洪安全。此外，由于近年来建筑业发展带来河砂需求增长，但由于缺乏总体规划，造成河砂乱挖乱采，河道里砂坑密布，河床极不规则，进一步影响河道行洪，给两岸群众的生产和生活带来了极大的安全隐患。此外，生活垃圾乱抛乱弃，也造成了河道防洪标准极低，形成小水小灾、大水大灾的局面，给沿河两岸群众的生产和生活带来了极大的影响。5.2规划原则（1）贯彻“全面规划、统筹兼顾、标本兼治、综合治理”的方针，结合现状的实际情况，构建与经济发展相适应的防洪体系。171 （2）在兼顾上下游、左右岸利益的前提下，根据防洪体系存在的问题，本着突出重点、兼顾一般，局部服从全局，工程措施与非工程措施相结合的原则，进行综合规划。（3）在保证标准内洪水行洪安全的前提下，本着防汛与抗旱相结合的原则，结合新农村建设制订防洪规划。5.3规划范围本次河道治理规划的范围是青龙县境内青龙河干流及三条主要支流的中下游。其中起河规划范围是安子岭以下，星干河规划范围是木头凳以下，都源河规划范围是水胡同水库以下。对于从县城穿过的南河，由于已经有了比较完善的规划，因此，本次不再对其进行规划。5.4防洪标准根据《防洪标准》的有关规定，青龙河及其支流均位于乡村地区，按乡村防护区的等级和洪水标准，堤防保护范围内防护区人口均小于20万人，耕地面积均小于30万亩，其堤防等级为Ⅳ等，防洪标准为10～20年。考虑到防护区内现状，结合目前青龙县的经济实力，本次防洪规划的标准确定为10年一遇。5.5防洪工程规划5.5.1青龙河干流防洪规划5.5.1.1青龙河干流基本情况171 桃林口水库上游青龙县境内青龙河主河道由上白城子至老岭湾全长约62km，区间流域面积2693km2。历史上青龙河是一个洪灾多发河流，由于沿线主要以农业为主，经济不很发达，加之国家和地方投入不足，到目前为止，基本上未进行整体的规划，更没有进行系统的治理，所以，青龙河现状基本上没有统一的防洪标准。在洪水威胁大的村庄，由村里自发修建的防洪堤，标准大都低于5年一遇。由于没有系统的整治，青龙河河道不是很规整，宽窄不一，最宽处如大巫岚处河宽近1km，最窄处仅有200m左右。根据从1/10000地形图上摘录的河道横断图，用明渠恒定非均匀流公式进行河道水面线的推算，计算结果见表5-1及天然水面线纵断图。171 表5-1青龙河干流天然水位成果表桩号河底高程(m)天然水位(m)位置0+000147.5151.75　1+000150.5154.31　2+000151.0154.32　3+000152.5156.93　4+000153.5157.53老李洞5+000154.5158.65　6+000157.6160.12　7+000158.6162.34沙金沟8+000160.7163.37　9+000160.8164.04　10+000162.7165.83大汇河11+000163.7167.98　12+000165.8168.59半壁山13+000167.7170.25　14+000168.7172.45高杖子15+000169.7173.91　16+000170.8174.29　17+000171.7174.88苗杖子18+000173.0176.51　18+500174.0177.56小狮子沟19+000175.1178.73　19+500175.9179.71　20+000176.7180.74　20+500177.5181.65大狮子沟21+000178.3181.83　21+500180.0182.50大于杖子22+000181.0183.14　22+500181.6183.99　23+000182.0184.79大巫岚23+500182.3185.01　171 续表5-1青龙河干流天然水位成果表桩号河底高程(m)天然水位(m)位置24+000183.1185.27　24+500183.9185.99　25+000184.7186.64　25+500185.5187.78东赶河子26+000186.3189.22　26+500186.6189.69西赶河子27+000188.0190.52　27+500188.7191.99　28+000189.0192.12　29+000191.0193.48　30+000192.0195.50　31+000193.0196.78黄土坡32+000194.0197.65　33+000196.0199.10　34+000197.0201.20　35+000198.0201.82　36+000200.0202.12　37+000203.0204.74东蒿村38+000205.5207.93西蒿村39+000208.0210.02　40+000210.1212.50红旗杆41+000211.1214.02　42+000213.7216.16　43+000216.0217.97　44+000219.0220.55瓦房店45+000218.3222.32　46+000219.3222.65　47+000224.3224.82大石岭48+000225.3226.82　49+000226.9228.98刘庄50+000228.4231.13　51+000229.4232.29　171 5.5.1.2青龙河干流防洪总体规划根据确定的防洪标准，按10年一遇洪水标准对干流进行治理，其中，沙金沟至大汇合段10年一遇洪峰流量为2640m3/s，大汇合至大巫岚段10年一遇洪峰流量为2357m3/s，大巫岚至土门子段10年一遇洪峰流量为1953m3/s，土门子至老岭湾段10年一遇洪峰流量为1850m3/s。根据河道情况及周边村庄受洪水威胁程度，对青龙河防洪工程进行总体安排，共规划防洪堤工程20处，总长度为53900m，详见表5-2。由于青龙河河道现状纵坡比较均匀，经过多年的冲淤，河床基本上处于稳定的状态，因此，对主河道进行治理基本上是在横断上对其左右岸进行堤防建设，以约束洪水。在纵断面上，只是进行适当的整理，不考虑对其纵坡进行调整。由于历年来流域内群众的生活习惯均是将生活垃圾及建筑垃圾抛弃在河道两岸，造成了河道的堵塞。特别是近几年来铁选业的快速发展，其尾矿均随意弃在河道两侧，有的已经将河道的大部分行洪区堵塞，造成了极大的防洪隐患，因此，在进行防洪堤规划前，需要先对河道进行清理。青龙河干流沿岸共分布着铁选厂18个，年总生产能力为200万t，目前有尾矿900万m3，干流沿线有人口18.4万人，河道内垃圾有120万m3。垃圾和尾矿合计1020万m3，本次规划对其进行集中清理。171 表5-2青龙河干流防洪堤规划表序号堤段起始位置终止桩号长度(m)左右岸1上白城子0+0003+0003000左2沙金沟5+7008+0002300左3大汇合7+50011+2003700右4半壁山10+00013+3003300左5高杖子13+00015+4002400右6小巫岚15+00018+003000左7小狮子沟17+60019+6002000左8西赶河子—大狮子沟20+00027+0007000左9大于杖子20+00022+0002000右10马兴沟22+50023+000500右11铁炉沟24+00025+5001500右12黄土坡27+50031+5004000右13西嵩村35+50038+7003200左14炮手堡子39+00041+0002000右15映壁山39+50041+5002000右16大石岭45+50049+5004000左17西石岭46+50049+0002500右18吴杖子—刘庄48+00052+0004000左19写字洞56+00057+0001000左20老岭湾56+80057+300500右合计　　53900　171 5.5.1.3青龙河干流分段治理规划（1）沙金沟段防洪工程1）河段现状沙金沟段河道现状河宽400m～450m，其中主槽宽100m～200m不等，主槽深1.0m左右。该河段左岸有沙金沟、小马杖子、刘杖子、河落铺等村。现状在河道左岸有长约1000m的简易堤防，高1.0m左右，宽不足1.0m，为干砌石结构，部分有水泥砂浆勾缝，在小水时可以起到防洪的作用。2）治理规划规划该段河道左侧以现有的堤防为治导线，并向上下游延伸，河道宽度控制在200m～300m。尽管该段河道有近1000m有简易的堤防，由于砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，堤防设在左岸，从5+700至8+000，长2300m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-3。表5-3沙金沟段河道设计纵断成果表桩号河底高程(m)地面高程(m)设计水位(m)堤顶高程(m)5+000154.5155.5159.75160.956+000157.6158.6161.22162.427+000158.6159.6163.44164.648+000160.7161.7164.47165.67171 根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。内边坡为浆砌石挡墙，外边坡取1:2.0。从就地取材的原则出发，防洪堤采取土堤结合浆砌石重力式挡墙的型式。根据规范规定，堤顶宽度取3.0m，根据地形地质条件，防洪堤的结构形式采用浆砌石贴坡式挡墙，挡土墙顶宽1.0m,边坡为1：0.3，下设底宽1.5m厚1.5m浆砌石齿墙，齿墙顶高程在河道清淤较深段与设计河底高程相同。从减少工程量、节约投资和工程美观的角度出发，防洪堤的上部采取防浪墙的型式，防浪墙为直墙式，底部40cm与下部挡土墙等宽，上部为60cm厚50cm，顶部10cm厚60cm，除上部10cm为混凝土结构外，其余均为浆砌石结构。为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算沙金沟防洪工程工程量见表5-4。表5-4沙金沟段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量23003.456.991.920.690.14（2）大汇合段防洪工程1）河段现状大汇合段河道现状河宽400m～800m，其中主槽宽100m～200m不等，主槽深1.0m左右。171 该河段右岸有大汇合村、古楼寺村。现状在河道右岸有几段简易堤防，总长在1000m左右，高1.2m左右，局部堤段高度可达2.0m，宽1.0m左右，为干砌石结构，在小水时可以起到防洪的作用。2）治理规划规划该段河道右侧以现有的堤防为治导线，并向上下游延伸，河道宽度控制在200m～300m。由于现有堤防砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，从7+500至11+200，长3700m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-5。表5-5沙金沟段河道设计纵断成果表单位：m桩号河底高程地面高程设计水位堤顶高程7+000158.6159.6163.34164.548+000160.7161.7164.37165.579+000160.8161.8165.04166.2410+000162.7163.7166.83168.0311+000163.7164.7168.98170.1812+000165.8166.8169.59170.79根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。内边坡为浆砌石挡墙，外边坡取1:2.0。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量171 根据规划断面估算大汇合防洪工程工程量见表5-6。表5-6大汇合段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量37005.5510.362.961.110.02（3）半壁山段防洪工程1）河段现状半壁山段河道现状河宽400m～700m，局部段200m，其中主槽宽100m～150m不等，主槽深1.0m左右。该河段左岸有半壁山村、角鱼沟村。现状在河道左岸有简易堤防，总长在2000m左右，高1.0m左右，为干砌石结构，在小水时可以起到防洪的作用。2）治理规划规划该段河道左侧以现有的堤防为治导线，并向上下游延伸，河道宽度控制在200m～300m。由于现有堤防砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，从10+000至13+300，长3300m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-7。171 表5-7半壁山段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程10+000162.7163.7166.83168.0311+000163.7164.7168.98170.1812+000165.8166.8169.59170.7913+000167.7168.7171.25172.4514+000168.7169.7173.45174.65根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。内边坡为浆砌石挡墙，外边坡取1:2.0。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算大汇合防洪工程工程量为表5-8。表5-8半壁山段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量33004.957.922.4420.990.02（4）高杖子段防洪工程1）河段现状高杖子段河道现状河宽200m～500m，其中主槽宽100m左右，主槽深1.0m左右。该河段为青龙河的弯道处，高杖子村位于青龙河的凸岸171 。现状在河道右岸有约500m的简易堤防，高1.0m左右，为干砌石结构，在小水时可以起到防洪的作用。2）治理规划规划该段河道右侧以现有的堤防为治导线，并顺河势向下游延伸，河道宽度控制在200m～300m。由于现有堤防砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，从13+000至15+400，长2400m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-9。表5-9高杖子段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程13+000167.7168.7171.25172.4514+000168.7169.7173.45174.6515+000169.7170.7174.91176.1116+000170.8171.8175.29176.49根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。内边坡为浆砌石挡墙，外边坡取1:2.0。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算高杖子段防洪工程工程量见表5-10。171 表5-10半壁山段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量24003.66.721.920.720.01（5）小巫岚段1）河段现状半壁山段河道现状河宽400m～800m，局部段350m，其中主槽宽100m～150m不等，主槽深1.0m左右。该河段左岸有麻地沟村、小巫岚村。现状在河道左岸有简易堤防，总长在500m左右，高1.0m左右，为干砌石结构，在小水时可以起到防洪的作用。2）治理规划规划该段河道左侧以现有的堤防为治导线，并向上下游延伸，河道宽度控制在200～300m，弯道处控制在400m。由于现有堤防砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，从15+000至18+000，长3000m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-11。根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。内边坡为浆砌石挡墙，外边坡取1:2.0。从就地取材的原则出发，171 防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。表5-11小巫岚段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程15+000169.7170.7174.91176.1116+000170.8171.8175.29176.4917+000171.7172.7175.88177.0818+000173174177.51178.713）工程量根据规划断面估算大汇合防洪工程工程量见表5-12。表5-12半壁山段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量30004.508.402.400.900.02（6）小狮子沟段防洪工程1）河段现状小狮子沟段河道现状河宽200m～500m，其中主槽宽80m左右，主槽深1.0m左右。该河段为青龙河的弯道处，小狮子沟村位于青龙河的凸岸。现状在河道右岸有约400m的简易堤防，高1.0m左右，为干砌石结构，防洪标准较低，在小水时可以起到防洪的作用。2）治理规划171 规划该段河道右侧以现有的堤防为治导线，并顺河势向上游延伸，河道宽度控制在220m～300m。由于现有堤防砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，从17+600至19+600，长2000m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-13。表5-13小狮子沟段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程17+000171.7172.7175.88177.0818+000173174177.51178.7118+500174175178.56179.7619+000175.1176.1179.73180.9319+500175.9176.9180.71181.9120+000176.7177.7181.74182.94根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。内边坡为浆砌石挡墙，外边坡取1:2.0。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算小狮子沟段防洪工程工程量为表5-14。171 表5-14小狮子沟段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量200036.41.720.60.012（7）西赶河子—大狮子沟1）河段现状西赶河子—大狮子沟段河道现状河宽1000m左右，只有西赶河子段局部在200m，其中主槽宽100m～200m不等，主槽深1.2m左右。该河段左岸有大狮子沟、铁杖子、三家、大巫岚小于杖子、罗杖了、小杨杖子、东赶河子、娘娘庙、西赶河子等村。由于该段河道较宽，基本上没有堤防，但在大水时，河边的村庄均将受到洪水的威胁。2）治理规划从村庄防护的角度，也是从有效利用滩涂的角度，规划该段河道的治导线。西赶河子段由于现状河道较窄，规划河道宽度为200m，其它段河宽按300m划定治导线。此段河道堤防从20+000至27+000，长7000m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-15。根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。内边坡为浆砌石挡墙，外边坡取1:2.0。从就地取材的原则出发，171 防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。表5-15西赶河子—大狮子沟段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程20+000176.7177.7181.74182.9420+500177.5178.5182.65183.8521+000178.3179.3182.83184.0321+500180181183.5184.722+000181182184.14185.3422500181.6182.6184.99186.1923000182183185.79186.9923500182.3183.3186.01187.2124000183.1184.1186.27187.4724500183.9184.9186.99188.1925000184.7185.7187.64188.8425500185.5186.5188.78189.9826000186.3187.3190.22191.4226500186.6187.6190.69191.8927000188189191.52192.723）工程量根据规划断面估算西赶河子—大狮子沟防洪工程工程量见表5-16。表5-16西赶河子—大狮子沟段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量700010522460.2210.42171 （8）大于杖子段防洪工程1）河段现状大于杖子段河道现状河宽800m左右，其中主槽宽150m左右，主槽深1.1m左右。该河段右岸有大于杖子、翟杖子村。此外也是青龙河与其支流翟杖子沟交汇之处，现状青龙河两岸均没有堤防，在支流处有300m的简易堤防。2）治理规划规划该段河道右岸从大于杖子村东侧起开台修建堤防，使青龙河的河宽控制在300m，并据此确定河道治导线。堤线向支流延伸，以支流现有的简易堤防为治导线。由于已有堤防砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，从20+000至22+000，长2000m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-17。表5-17大于杖子段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程20+000176.7177.9181.74182.9420+500177.5178.4182.65183.8521+000178.3179.5182.83184.0321+500180.0181.2183.5184.722+000181.0182.1184.14185.34根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。171 内边坡为浆砌石挡墙，外边坡取1:2.0。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算大于杖子段防洪工程工程量见表5-18。表5-18大于杖子段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量200036.41.720.60.01（9）马兴沟段防洪工程1）河段现状马兴沟段河道现状河宽800m左右，其中主槽宽150m左右，主槽深1.3m左右。该河段右岸有马兴沟村，左岸隔青龙河与大巫岚相望。青龙河在此外两岸均没有堤防。2）治理规划由于规划在对岸修建了堤防，因此，从防洪安全的角度出发，规划在右岸修建长500m的防洪堤，从22+500至23+000，长500m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-19。171 表5-19马兴沟段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程22+000181182184.14185.3422+500181.60182.60184.99186.1923+000182.00183.00185.79186.99根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。内边坡为浆砌石挡墙，外边坡取1:2.0。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算马兴沟段防洪工程工程量见表5-20。表5-20马兴沟段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量5000.751.20.370.150.003（10）铁炉沟段防洪工程1）河段现状铁炉沟段河道现状河宽1000m左右，其中主槽宽160m左右，主槽深1.2m左右。该河段右岸有铁炉沟村，此外也是青龙河与其支流赵家沟交汇之处，现状青龙河两岸均没有堤防。2）治理规划171 规划该段河道右岸从铁炉沟村东南山脚起，向北绕村庄顺赵家沟向支流上游延伸，其中，青龙河河宽控制在300m，赵家沟河宽控制在100m，据此确定河道治导线。规划此段河道堤防从24+000至25+500，长1500m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-21。表5-21铁炉沟段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程24+000183.1184.1186.27187.4724+500183.9184.9186.99188.1925+000184.7185.7187.64188.8425+500185.5186.5188.78189.9826+000186.3187.3190.22191.42根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。内边坡为浆砌石挡墙，外边坡取1:2.0。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算铁炉沟段防洪工程工程量见表5-22。171 表5-22铁炉沟段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量15002.253.61.110.450.009（11）黄土坡段防洪工程1）河段现状黄土坡段河道现状河宽300m～500m，局部河段200m左右，其中主槽宽120m左右，主槽深1.5m左右。该河段右岸有黄土坡、下黄土坡、山湾子村。现状青龙河两岸均没有堤防。2）治理规划规划该段河道右岸从黄土坡村西山脚起顺河道修建堤防，使青龙河的河宽控制在300m，并据此确定河道治导线。规划此段河道新建防洪堤，从27+500至31+500，防洪堤总长4000m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-23。根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。171 表5-23黄土坡段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程27+000188189191.52192.7227+500188.7189.7192.99194.1928+000189190193.12194.3229+000191192194.48195.6830+000192193196.5197.731+000193194197.78198.9832+000194195198.65199.853）工程量根据规划断面估算黄土坡段防洪工程工程量见表5-24。表5-24黄土坡段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量4000611.23.21.20.024（12）西嵩村段防洪工程1）河段现状西嵩村段河道现状河宽500m～800m左右，其中主槽宽120m左右，主槽深1.2m左右。该河段右岸有西蒿村和东蒿村。现状该河段在几段简易的堤防，总长约700m，高1.0m左右，宽不足1.0m，防洪标准较低，且没有形成系统。2）治理规划规划该段河道右岸从西蒿村村北的山脚顺河道修建防洪堤至东蒿村村南山脚，使青龙河的河宽控制在300m171 ，并据此确定河道治导线。由于已有堤防砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，从35+500至38+700，长3200m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-25。表5-25西蒿村段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程35+000198199202.82204.0236+000200201203.12204.3237+000203204205.74206.9438+000205.5206.5208.93210.1339+000208209211.02212.22根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，内边坡为浆砌石挡墙，外边坡取1:2.0。为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算西蒿村段防洪工程工程量见表5-26。171 表5-26西蒿村段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量32004.87.682.3680.960.0192（13）炮手堡子段防洪工程1）河段现状炮手堡子段河道是青龙河与都源河的交汇处，青龙河现状河宽近1000m，其中主槽宽100m左右，主槽深1.1m左右。都源河现状河宽800m左右，其中主槽宽50m左右，主槽深1.0m左右。该河段右岸有炮手堡子，隔青支河与红旗杆村相望，隔都源河与映壁山相望。现状炮手堡子村北为了预防都源河洪水的威胁，修建了约800m的简易堤防，堤防高1.0m左右，宽不足1.0m，可以预防较小洪水的威胁，但没有形成体系。2）治理规划规划该段河道右岸沿炮手堡子村北堤防顺河道修建防洪堤，使都源河200m，青龙河河宽控制在300m，并据此确定河道治导线。由于已有堤防砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，从39+000至41+000，长2000m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-27。171 表5-27炮手堡子段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程38+000205.5206.5208.93210.1339+000208209211.02212.2240+000210.1211.1213.5214.741+000211.1212.1215.02216.2242+000213.7214.7217.16218.36根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算炮手堡子段防洪工程工程量见表5-28。表5-28炮手堡子段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量200035.61.60.60.012（14）映壁山段防洪工程1）河段现状映壁山段河道是青龙河与都源河的交汇处，青龙河现状河宽近1000m，其中主槽宽100m左右，主槽深1.1m左右。都源河现状河宽800m左右，其中主槽宽50m左右，主槽深1.0m左右。该河段右岸的映壁山、西山根隔青龙河171 与红旗杆村相望，隔都源河与炮手堡子相望。现状映壁山村东为了预防青龙河洪水的威胁，修建了约400m的简易堤防，堤防高1.0m左右，宽不足1.0m，可以预防较小洪水的威胁，但没有形成体系。2）治理规划规划该段河道右岸沿西山根村北山脚至现有堤防修建防洪堤，使青龙河河宽控制在300m，防洪堤至都源河口向西修建堤防至映壁山村西，将都源河河宽控制在200m，并据此确定河道治导线。由于已有堤防砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，从39+500至41+500，长2000m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-29。表5-29映壁山段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程39+000208209211.02212.2240+000210.1211.1213.5214.741+000211.1212.1215.02216.2242+000213.7214.7217.16218.36根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量171 根据规划断面估算映壁山段防洪工程工程量见表5-30。表5-30映壁山段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量200034.81.480.60.012（15）大石岭段防洪工程1）河段现状大石岭段河道现状河宽近300m～400m，其中主槽宽80m左右，主槽深1.2m左右。该河段左岸有大石岭，南庄等村庄，隔青支河与西石岭村相望。现状大石岭村北为了预防洪水的威胁，结合现状道路，修建了约800m的简易堤防，堤防高1.0m左右，宽不足1.0m，可以预防较小洪水的威胁，但没有形成体系。2）治理规划规划该段河道左岸从榆树沟沟口开始沿青龙河修建防洪堤，使青龙河控制在300m，并据此确定河道治导线。由于已有堤防砌筑质量不高，加之破损严重，因此，规划此段河道堤防按新建考虑，从45+500至49+500，长4000m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-31。171 表5-31大石岭段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程45+000218.3219.3223.32224.5246+000219.3220.3223.65224.8547+000224.3225.3225.82227.0248+000225.3226.3227.82229.0249+000226.9227.9229.98231.1850+000228.4229.4232.13233.33根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算大石岭段防洪工程工程量见表5-32。表5-32大石岭段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量400069.62.961.20.024（16）西石岭段防洪工程1）河段现状西石岭段河道现状河宽近400m～600m，局部河段不足300m，其中主槽宽80m左右，主槽深1.3m左右。该河段右岸有西石岭、水泉子等村庄，隔青支河与刘庄村相望。现状西石岭段河岸没有堤防，经常受到洪水的侵袭。171 2）治理规划规划该段河道左岸从水泉沟口开始沿青龙河修建防洪堤，使青龙河控制在300m，并据此确定河道治导线。规划此段河道新建防洪堤防按考虑，从46+500至49+000，长2500m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-33。表5-33西石岭段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程46+000219.3220.3223.65224.8547+000224.3225.3225.82227.0248+000225.3226.3227.82229.0249+000226.9227.9229.98231.18根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算西石岭段防洪工程工程量见表5-34。171 表5-34西石岭段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量25003.7561.850.750.015（17）吴杖子～刘庄段防洪工程1）河段现状吴杖子～刘庄段河道状河宽近200m～450m，其中主槽宽80m左右，主槽深1.1m左右。该河段左岸有吴杖子、吕庄、段庄、欧庄、曹庄、刘庄，隔青龙河与水泉村相望。现状从吴杖子至刘庄段有公路从左岸通过，道路的路基可以起到一定的防洪作用，但标准较低，可以预防较小洪水的威胁，但没有形成体系。2）治理规划规划该段河道左岸从吴杖子至刘庄修建防洪堤，维持原治导线不变，青龙河河宽控制在300m左右。防洪堤从48+000至52+000，长4000m。根据河道横断成果及确定的河道治导线，采用明渠恒定非均匀流公式推求10年一遇设计水面线，成果见表5-35。171 表5-35吴杖子～刘庄段河道设计纵断成果表单位：m桩号河底地面高程设计水位堤顶高程48+000225.3226.3227.82229.0249+000226.9227.9229.98231.1850+000228.4229.4232.13233.3351+000229.4230.4233.29234.4952+000230.4231.4234.45235.65根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算吴杖子～刘庄段防洪工程工程量见表5-36。表5-36吴杖子～刘庄段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量400069.62.961.20.024（18）写字洞段防洪工程1）河段现状写字洞段河道现状河宽150m左右，其中主槽宽50m左右，主槽深0.8m左右。该河段左岸有写字洞、东山根两村，现状没有堤防防护，村庄的防洪标准很低。171 2）治理规划规划该段河道左岸顺河道修建防洪堤，将青龙河河宽控制在150m，并据此确定河道治导线。规划新建防洪堤从56+000至57+000，长1000m。根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m，平均堤高为3.2m。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算写字洞段防洪工程工程量见表5-37。表5-37写字洞段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量10001.51.60.620.30.006（19）老岭湾段防洪工程1）河段现状老岭湾段河道现状河宽120m左右，其中主槽宽50m左右，主槽深0.8m左右。老岭湾村位于河道的右岸，现状有约200m防洪堤防护，高1.0m左右，村庄的防洪标准很低。2）治理规划规划该段河道右岸顺河道修建防洪堤，将青龙河河宽控制在171 150m，并据此确定河道治导线。规划新建防洪堤从56+800至57+300，长500m。根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.2m，平均堤高为3.2m。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算老岭湾段防洪工程工程量见表5-38。表5-38老岭湾段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量5000.750.80.310.150.003（20）上下白城子段防洪工程1）河道现状上下白城子段河道位于桃林口水库库区回水末端，属于水库影响范围，近年来，由于流域上游来水较少，从1997年水库下闸蓄水起，水库也没有蓄到正常蓄水位143.4m，最高至136m，因此回水区土地一直没有得到充分的利用。为此，青龙县从充分利用土地的角度出发，拟在上下白城子间青龙河的左岸修建一道防洪堤，以束缚上游不水，开发滩涂，整理土地。2）治理规划171 根据河道现状，拟从上白城子起向下游顺青龙河左岸修建防洪堤，将青龙档河宽控制在300m。新修建的堤防从0+000至3+000，堤长3000m。从就地取材的原则出发，防洪堤结构同沙金沟段，采取土堤结合浆砌石重力式挡墙的型式，为避免洪水冲刷堤脚，在挡墙底座外平行挡土墙底座铺设厚0.6m铅丝石笼护坦，护坦宽度为5m。3）工程量根据规划断面估算上下白城子段防洪工程工程量见表5-39。表5-39上下白城子段防洪工程工程数量表项目长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)铅丝石笼(万m3)混凝土(万m3)数量30005.4122.70.90.0185.5.1.4青龙河干流治理规划汇总综上所述，在青龙河干流上，根据河势情况和村庄布局，从防洪安全的角度，规划了20段共53900m的防洪堤工程，防洪堤结构型式均采取土堤结合浆砌石重力式挡墙的型式，根据规划断面进行工程量估算，干流防洪工程挖方量为176.25万m3，填方量为350.87万m3，浆砌石量为96.81万m3，铅丝石笼方量为35.07万m3，混凝土方量为0.7万m3。此外，还有清理尾矿和垃圾1020万m3。干流防洪工程总工程量见表5-40。171 表5-40　　青龙河干流防洪工程总工程量汇总表　　单位：万m3序号防洪河段长度(m)挖方量填方量浆砌石铅丝石笼混凝土1沙金沟23003.456.991.920.690.0142大汇合37005.5510.362.961.110.0223半壁山33004.957.922.440.990.0204高杖子24003.606.721.920.720.0145小巫岚30004.508.402.400.900.0186小狮子沟20003.006.401.720.600.0127大狮子沟—西赶河子7000105.00224.0060.2021.000.4208大于杖子20003.006.401.720.600.0129马兴沟5000.751.200.370.150.00310铁炉沟15002.253.601.110.450.00911黄土坡40006.0011.203.201.200.02412西蒿村32004.807.682.370.960.01913炮手堡子20003.005.601.600.600.01214映壁山20003.004.801.480.600.01215大石岭40006.009.602.961.200.02416西石岭25003.756.001.850.750.01517吴杖子～刘庄段40006.009.602.961.200.02418写字洞10001.501.600.620.300.00619老岭湾5000.750.800.310.150.00320上下白城子30005.4012.002.700.900.018合计53900176.25350.8796.8135.070.701171 5.5.2青龙河支流防洪规划5.5.2.1起河防洪规划（1）河道现状起河流域面积577km2，主河道长度78.3km，河道纵坡3.49‰。流域内有龙双山子镇、祖山镇、凤凰山乡、安子岭乡、平方子乡和龙王庙乡共6个乡镇，9.1万人，9.83万亩耕地。小沙河流域面积136.6km2，主河道长度35.3km，河道纵坡5.83‰。流域内有隔河头和茨榆山两个乡，3.87万人，耕地3.88万亩。由于小沙河在丁家沟村附近汇入起河，因此，将小沙河纳入起河统一进行防洪规划。起河从源头的河宽几米到汇入青龙河的250余m，各段河宽不等，基本上呈逐渐加宽的趋势。现状在受洪水威胁较大的村庄，各村自发地修建了部分堤防，但都没有形成体系，标准均不是很高，也不是很牢固。（2）治理规划根据村庄与河道之间的关系，以及洪水对村庄的威胁情况，对起河河道进行防洪规划。1）规划范围起河规划范围是安子岭以下区域，小沙河规划范围是茨榆山以下区域。2）防洪标准171 根据《防洪标准》的有关规定，起河的防洪标准确定为10年一遇。3）洪峰流量根据起河的流域形状及支流分布情况，将安子岭以下流域划分为两部分，家山子以下至青龙河口为下游，安子岭以下至家山子为中游，其中，家山子以上流域面积为476km2。根据洪水设计成果，起河下游家山子以下至青龙河口10年一遇洪峰流量为1330m3/s。对于安子岭以下至家山子段中游河道，按面积比推算10年一遇洪峰流量为1185m3/s。4）治理规划根据山区特点及河道特性，对起河防洪的治理采取防洪堤的型式。根据村庄地理位置和受洪水威胁的情况，确定起河流域共需要修建防洪堤29处，防洪堤总长度17000m。防洪堤规划成果见表5-41。从就地取材的原则出发，防洪堤采取土堤结合浆砌石重力式挡墙的型式。根据规范规定，堤顶宽度取3.0m，根据地形地质条件，防洪堤的结构形式采用浆砌石贴坡式挡墙，挡土墙顶宽1.0m,边坡为1：0.3，下设底宽1.5m厚1.2m浆砌石齿墙，齿墙顶高程在河道清淤较深段与设计河底高程相同。从减少工程量、节约投资和工程美观的角度出发，防洪堤的上部采取防浪墙的型式，防浪墙为直墙式，底部40cm与下部挡土墙等宽，上部为60cm厚50cm，顶部10cm厚60cm，除上部10cm为混凝土结构外，其余均为浆砌石结构。171 根据河道实际情况及堤防布置情况，合理确定治导线，并根据河道横断及设计洪水成果进行水面线计算，进而确定堤防高度。根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.0m。通过计算，起河下游河道堤防平均堤高为3.5m，上游堤防平均堤高3.0m。表5-41起河防洪堤规划成果表序号河段防护村庄堤防长度(m)左右岸1中游丁家沟350右岸2土墙店300左岸3双山子500左岸4瓦房500左岸5头道沟400右岸6三道沟550右岸7乱泥沟350左岸8南坎子400左岸9家山子300右岸10下游于丈子700右岸11刘丈子400左岸12袁丈子300左岸13高丈子500右岸14鲍家湾600右岸15周丈子500右岸16耿家湾350左岸17樊丈子400左岸18袁杖子400右岸19刘杖子550右岸20老庞家350右岸21陡沟2200左岸22头道河950左右岸23王杖子400右岸24樊杖子550右岸25四道河500左岸26五道河1000左右岸27大桲椤树600左岸28双龙寺400右岸29茨榆山1700右岸合计　　17000　171 （3）工程量根据规划断面估算起河防洪工程挖方量为6.57万m3，填方量为7.01万m3，浆砌石量为2.28万m3，混凝土方量为0.12万m3。此外，还有清理尾矿和垃圾860万m3。起河防洪工程量详见表5-42。表5-42起河防洪工程工程数量表河段长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)混凝土(万m3)中游36506.577.012.280.02下游1335024.0332.049.130.10合计1700030.6039.0511.410.125.5.2.2星干河防洪规划（1）河道现状星干河流域面积552km2，主河道长度45.3km，河道纵坡4.4‰。流域内有龙木头凳镇、干沟乡、三星口乡共3个乡镇，5.41万人，6.76万亩耕地。星干河从源头的河宽几米到汇入青龙河的200余m，各段河宽不等，基本上呈逐渐加宽的趋势。现状在受洪水威胁较大的村庄，各村自发地修建了部分堤防，但都没有形成体系，标准均不是很高，也不是很牢固。（2）治理规划根据村庄与河道之间的关系，以及洪水对村庄的威胁情况，对星干河道进行防洪规划。1）规划范围星干河规划范围是木头凳以下区域。171 2）防洪标准根据《防洪标准》的有关规定，星干河的防洪标准确定为10年一遇。3）洪峰流量根据星干河的流域形状及支流分布情况，将木头凳以下流域划分为两部分，大河南以下至青龙河口为下游，木头凳以下至大河南为中游，其中，大河南以上流域面积为309km2。根据洪水设计成果，星干河下游大河南以下至青龙河口10年一遇洪峰流量为1159m3/s。对于木头凳以下至大河南段中游河道，按面积比推算10年一遇洪峰流量为818m3/s。4）治理规划根据山区特点及河道特性，对星干河防洪的治理采取防洪堤的型式。根据村庄地理位置和受洪水威胁的情况，确定星干河流域共需要修建防洪堤19处，防洪堤总长度15250m。防洪堤规划成果见表5-43。从就地取材的原则出发，防洪堤采取土堤结合浆砌石重力式挡墙的型式。根据规范规定，堤顶宽度取3.0m，根据地形地质条件，防洪堤的结构形式采用浆砌石贴坡式挡墙，挡土墙顶宽1.0m,边坡为1：0.3，下设底宽1.5m厚1.2m浆砌石齿墙，齿墙顶高程在河道清淤较深段与设计河底高程相同。从减少工程量、节约投资和工程美观的角度出发，防洪堤的上部采取防浪墙的型式，防浪墙为直墙式，底部40cm与下部挡土墙等宽，上部为60cm厚50cm，顶部10cm厚60cm171 ，除上部10cm为混凝土结构外，其余均为浆砌石结构。根据河道实际情况及堤防布置情况，合理确定治导线，并根据河道横断及设计洪水成果进行水面线计算，进而确定堤防高度。根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.0m。通过计算，星干河下游河道堤防平均堤高为3.4m，上游堤防平均堤高3.0m。表5-43星干河防洪堤规划成果表序号河段防护村庄长度(m)左右岸备注1下游蛤子汀500右岸　2和平庄850左岸　3西草碾700右岸　4五道河600左岸　5雹神庙1000右岸　6黄土坎子1150左岸　7草碾子900右岸　8杨树窝铺500左岸　9中游山西550右岸　10山东750右岸　11东洼子900右岸　12南台子500左岸　13大杖子700左岸　14兴隆台子500右岸　15土墙店850左岸　16鲁台子650右岸　17木头凳村1450右岸　18东凳950左岸　19木头凳镇1250左岸　合计　15250　　（3）工程量根据规划断面估算星干河防洪工程挖方量为27.45万m3，填方量为32.26万m3，浆砌石量为9.89万m3，混凝土方量为0.11万m3171 。此外，还有清理尾矿和垃圾235万m3。工程量见表5-44。表5-44星干河防洪工程工程数量表河段长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)混凝土(万m3)中游905016.2917.385.650.07下游620011.1614.884.240.04合计1525027.4532.269.890.116.5.2.3都源河防洪规划（1）河道现状都源河流域面积200km2，主河道长度43.9km，河道纵坡9.54‰。都源河中上游有中型水库水胡同水库，控制流域面积100km2。水库至青龙河口流域面积100km2，主河道长度25.2km，河道纵坡5.03‰。流域内有龙马圈子镇，人口2.45万人，1.77万亩耕地。都源河从源头的河宽几米到汇入青龙河的500余m，各段河宽不等，基本上呈逐渐加宽的趋势。现状在受洪水威胁较大的村庄，各村自发地修建了部分堤防，但都没有形成体系，标准均不是很高，也不是很牢固。（2）治理规划根据村庄与河道之间的关系，以及洪水对村庄的威胁情况，对都源河河道进行防洪规划。1）规划范围都源河规划范围是水胡同水库以下区域。2）防洪标准根据《防洪标准》的有关规定，都源河171 的防洪标准确定为10年一遇。3）洪峰流量根据都源河的流域形状及支流分布情况，将水胡同水库以下流域划分为两部分，大新庄以下至青龙河口为下游，水胡同水库以下至大新庄为中游，其中，水胡同水库至大新庄流域面积为43km2。根据洪水设计成果，都源河下游大新庄以下至青龙河口10年一遇洪峰流量为529m3/s。对于水库以下至大新庄段中游河道，按面积比推算10年一遇洪峰流量为319m3/s。4）治理规划根据山区特点及河道特性，对都源河防洪的治理采取防洪堤的型式。根据村庄地理位置和受洪水威胁的情况，确定都源河流域共需要修建防洪堤14处，防洪堤总长度10150m。防洪堤规划成果见表5-45。从就地取材的原则出发，防洪堤采取土堤结合浆砌石重力式挡墙的型式。根据规范规定，堤顶宽度取3.0m，根据地形地质条件，防洪堤的结构形式采用浆砌石贴坡式挡墙，挡土墙顶宽1.0m,边坡为1：0.3，下设底宽1.5m厚1.2m浆砌石齿墙，齿墙顶高程在河道清淤较深段与设计河底高程相同。从减少工程量、节约投资和工程美观的角度出发，防洪堤的上部采取防浪墙的型式，防浪墙为直墙式，底部40cm与下部挡土墙等宽，上部为60cm厚50cm，顶部10cm厚60cm，除上部10cm为混凝土结构外，其余均为浆砌石结构。171 根据河道实际情况及堤防布置情况，合理确定治导线，并根据河道横断及设计洪水成果进行水面线计算，进而确定堤防高度。根据《堤防设计规范》，防洪堤堤顶高程取设计水位加安全超高，其中，安全超高取1.0m。通过计算，都源河下游河道堤防平均堤高为3.0m，上游堤防平均堤高2.5m。表5-45都源河防洪堤规划成果表序号位置防护村庄长度(m)左右岸备注1下游映壁山500左岸　2炮手堡子1000右岸　3三道河900右岸　4二道河400左岸　5头道河550右岸　6河南600右岸　7三十六滚子650左岸　8大新庄550左岸　9中游马圈子西庄1000右岸　10马圈子镇950右岸　11三家子850右岸　12三义合1000右岸　13水胡同750右岸　14河西450右岸　合计　10150　　（3）工程量根据规划断面估算都源河防洪工程挖方量为18.27万m3，填方量为17.02万m3，浆砌石量为6.02万m3，混凝土方量为0.07万m3。此外，还有清理尾矿和垃圾235万m3。工程量见表5-46。表5-46都源河防洪工程工程数量表河段长度(m)挖方量(万m3)填方量(万m3)浆砌石(万m3)混凝土(万m3)中游50009.009.603.120.04171 下游51509.277.422.900.04合计1015018.2717.026.020.07171 第六章水土保持规划6.1水土流失现状及存在问题根据2000年底河北省第二次土壤侵蚀遥感调查结果，青龙县水土流失面积为245.1万亩，占总面积的46.6%，其中滦河流域水土流失面积为223.2万亩，占滦河流域面积的45.5%。水土流失特征主要是水力侵蚀，土壤侵蚀模数为2000～4650t/(km2·a)。青龙县境内青龙河流域水土流失面积为183.75万亩，其中轻度侵蚀73.5万亩，占总流失面积的40%，按遥感资料分。中度侵蚀110.25万亩，占总流失面积的60%。存在的问题主要有：流域内森林覆盖率较低，未利用地还占有相当比例；土地利用结构不合理，农业用地主要种植大田作物，且有一定比例的25度以上的坡耕地；园地面积所占比重相对不大，没有发挥区域优势，相当一部分宜林地没有得到有效利用；水土保持措施还较单一，没有形成系统；为水土保持服务的蓄水、扬水设施还无法满足需要；水土保持设施的管理体制尚不完善，宣传力度尚需要加强。6.2规划指导思想及原则6.2.1水土保持规划指导思想171 认真贯彻执行《水土保持法》和《河北省实施＜水土保持法＞办法》，以桃林口水库水源保护为出发点，以改善生态环境、保持水土资源、提高土地生产力为根本目标，坚持预防为主的水土保持工作方针，以矿区整治为重点，以小流域治理为单元，实施水土保持综合治理，治理与开发相结合，以治理保开发，以开发促治理，实现经济效益、生产效益、社会效益的统一。6.2.2水土保持规划原则（1）预防为主，防治结合的原则。把预防监督放在水土保持工作首位，坚持预防监督与治理开发两手抓。强化监督监测，重视发挥大自然生态的自我修复能力，保护林草植被和水土资源，切实制止边治理、边破坏现象，将不合理人为活动造成的水土流失减少到最低限度。（2）综合治理的原则。坚持以小流域为单元治理水土流失的成功经验，针对不同类型区水土流失特点，因地制宜，因害设防，分区施治，科学配置各项水土保持措施，实行工程措施、植物措施、农业耕作措施、水利措施综合运用，治沟与治坡想结合，山、水、田、林、路统一规划，综合治理，形成多目标、多功能、高效益的综合防治体系。（3）可持续发展的原则。根据水土流失地区的生产条件和经济发展方向，合理调整土地利用结构和农村产业结构，安排农、林、牧各业用地，发挥山区资源优势，培育再生资源，实现可持续发展。6.3规划范围及目标根据流域现状，水土保持规划的范围包括流域内存在水土流失171 及潜在水土流失的区域。水土保持规划的目标为：水土流失治理面积达到60%；林草面积达到宜林宜草面积的90%以上，林草覆盖率达到70%以上；重点防治区得到有效的治理，水土流失得到有效控制。6.4水土保持规划根据流域水土保持特点,针对水土流失治理情况，在土地利用结构调整的基础上,对水土保持措施进行合理配置。在坡耕地上进行坡改梯,对于条件较好,坡度较缓,土层较厚,在目前的条件下可实行保土耕作。在荒山荒坡上经过整地后栽植经济果林及造林种草，对疏林进行补植,并封禁治理，在山、水、林、路综合治理的基础上，综合配套小型水利水保工程。6.4.1土地利用规划目前，青龙县还是一个农业比重较大的农业县，必须保证一定数量的基本农田。对现有的基本农田采取保护措施，进行经常性的修复，对25º以下的坡耕地进行改造，建设高标准的水平梯田，提高粮食单产，相应提高粮食产量，对25º以上的坡耕地逐步进行退耕还林还草。考虑到产业结构调整,到2020年农业用地面积由现在的36.36万亩减少到32万亩，减少了4.36万亩,其中主要是25度以上坡耕地,减少了3.36万亩。171 对于园地的发展，应在保证现有耕地面积基本稳定的前提下，改造坡耕地，开发利用荒山荒坡，田边地角，河滩路旁等，尽量少占耕地。关于果园品种，在进行市场调查和预测的基础上，选择经济价值高，产销率高，市场稳定的品种。到2020年，园地的面积由现状的9.69万亩增加到14.54万亩，增加了4.85万亩。林业用地主要布设在水土流失比较严重的荒山荒坡、沟坡或沟底等土地资源评价中等级较低的土地。各乡镇根据水土流失程度，因地制宜地安排各林业用地面积,除经济林果用地之外，适宜营造用材林、薪炭林或采取封禁治理措施的水土流失土地均规划为林业用地。林业面积的增加，应以不占耕地为前提，走深开发的路子，改造现有残次林，管好幼林，逐步提高林业用地的经济效益。到2020年，林地的面积由现状的179.65万亩增加到235.34万亩，增加了55.69万亩。畜牧业是大农业的重要组成部分，加快畜牧业的发展，提高畜牧业的产值，是繁荣山区经济，改善人民生活的要求，在规划中，主要是以草定畜，扩大天然草场面积，并利用退耕地或荒坡实行人工种草。到2020年，牧业用地的面积由现状的32.13万亩增加到35.34万亩，增加了3.21万亩。由于林地、园地、草地等面积的扩大，使未利用地的面积大为减少，由现状的41.25万亩减少到12.38万亩，相应减少了28.88万亩。土地利用地现状及规划情况见表6-1、表6-2。171 表6-1流域内各乡镇土地利用现状表乡镇耕地数量(万亩)年末果园面积(万亩)年末实有林地面积(万亩)草地(万亩)未利用地(万亩)耕地数量其中25度以上陡坡耕地青龙镇3.520.440.9819.123.423.99祖山镇1.780.680.1115.272.732.02木头凳镇3.880.750.131.50.274.41双山子镇2.0800.6515.372.752.36马圈子镇1.930.380.6422.153.962.19凤凰山乡1.150.120.4001.3龙王庙乡2.230.750.124.530.812.53三星口乡1.70.860.0512.22.191.93干沟乡1.160.780.218.331.491.32大巫岚乡3.051.120.428.81.573.46土门子乡2.821.011.1511.932.133.21大石岭乡1.220.150.488.651.551.38隔河头乡1.60.552.1515.782.821.81官场乡0.880.340.29000.99茨榆山乡2.130.690.474.360.782.42平方子乡1.0600.445.91.061.2安子岭乡1.61.220.549.361.671.82朱丈子乡1.360.360.386.111.091.54草碾乡1.210.990.0810.291.841.37合计36.3611.199.69179.6532.1341.25171 表6-2流域内各乡镇土地利用规划表乡镇耕地数量(万亩)年末果园面积(万亩)年末实有林地面积(万亩)草地(万亩)未利用地(万亩)耕地数量其中25度以上陡坡耕地青龙镇3.260.311.4725.053.761.20祖山镇1.530.480.1720.003.000.61木头凳镇3.530.530.201.970.301.32双山子镇2.000.000.9820.133.030.71马圈子镇1.750.270.9629.024.360.66凤凰山乡1.070.080.600.000.000.39龙王庙乡1.950.530.185.930.890.76三星口乡1.410.600.0815.982.410.58干沟乡0.910.550.3210.911.640.40大巫岚乡2.640.780.6311.531.731.04土门子乡2.440.711.7315.632.340.96大石岭乡1.130.110.7211.331.710.41隔河头乡1.390.393.2320.673.100.54官场乡0.760.240.440.000.000.30茨榆山乡1.870.480.715.710.860.73平方子乡1.020.000.667.731.170.36安子岭乡1.220.850.8112.261.840.55朱丈子乡1.210.250.578.001.200.46草碾乡0.900.690.1213.482.020.41合计32.007.8314.54235.3435.3412.38171 6.4.2水土保持措施规划结合流域实际情况，水土保持措施主要有坡改梯、经果林、水土保持林、封禁治理、种草和水利水保工程等。（1）坡改梯流域现有25度以上坡耕地11.19万亩，在25º以上的坡耕地退耕还林还草后，尽管耕地坡度有所减小，但是，由于土壤的理化性能，土壤的团粒结构等内因以及种植方式、种植结构加之自然因素等外因的作用，仍然会成为水土流失的一大因素，此外，从提高粮食单产，涵养水分及养分的角度出发，也需对有潜在水土流失趋势的坡耕地实施坡改梯工程。坡改梯工程要本着因地制宜、讲求实效的原则，同时，要从发展大农业的角度出发，考虑今后农田水利化、农业机械化的需要，统筹考虑，全面规划。坡改梯主要限制因素为地貌、坡度、土层厚度、土壤质地、砾石含量。梯田类型和田面宽度应根据土层厚度、坡度等因子进行确定。对于土层较厚、土质较好、缓坡大块的地块，用于修筑水平梯田；对于土层较薄、土质较差、坡度陡的地块，宜修筑隔坡梯田。田块布设应基本上沿等高线并呈长条形或带状布设。田块的长度依据地形条件确定，采取大弯就势、小弯取直，长度一般应在50m171 以上。本着节约成本、就地取材的原则，根据实际情况梯田埂坎为石坎或土坎，应以土坎为主。田块之间布设排水沟和道路，以利于田间作业和排走多余的径流。道路一般顺沟布设，在坡度较大的坡面呈″S″形。排水沟应尽量使用坡面自然排水沟或紧靠田间道路安排。如果梯田上部位置为荒山、林地或其它利用地时，必须在梯田耕作区上部布置截水沟，以拦截坡面暴雨径流。为了提高梯田的生产力，降低旱灾损失，根据立地条件可以修建不同的水源工程。根据流域的实际，规划到2020年，坡改梯面积3.13万亩。（2）经果林在水土流失的坡耕地、退耕还林的区域和沙地改造的区域，通过对瘠薄地的改造，使之成为经济林果果园，根据立地条件的不同，做到适地适树。树种以长效、高效果树为主，可选樱桃、苹果、梨、桃、杏、葡萄、核桃、花椒等。在建园后未封林之前，与豆、菜、绿肥等饲料、矮杆作物间作,增加土壤覆盖系数,既增加了收入，又抚育了幼林，达到以短养长、长短结合的目的。但林农间作要以促进林木生长，不引起水土流失为主。新建幼林与作物的距离，应随作物及林龄增大而异，一般作物应距幼树30cm以上，当间作物影响到林木生长时，应立即停止间作。经济林果的根系固土,豆科作物培肥地力，既能防治水土流失又能增加经济效益。结合实际情况，到2020年，结合改土，整治坡耕地以发展经济林果4.85万亩。（3）水保林流域现有林地的林种结构不合理，用材林比例偏小，经济林比重偏大，在进行水土保持规划时，对林种结构和布局进行必要的调整。171 根据流域现状，在35º以上的陡坡规划布置防护林；坡度小于35º，但土壤瘠薄、水土流失严重的地区布置水土保持林；河道两岸布置护岸林；公路两侧布置护路林；在平缓斜坡，中层、厚层土壤的区域，布置用材林、经济林和薪炭林；虽然是陡坡，但土壤为中厚层的地方，布置用材林；规划2020年，全县造林面积55.69万亩，主要有水土保持林、护岸护路林和用材林（4）封禁治理封禁治理是治理水土流失的一项有效措施,从流域的实际情况出发,对一些地方实行封禁,主要包括有培育前途的疏林地；人工造林难以成林的陡坡，岩石裸露地和尚未进入成熟期的林地；水土流失大于等于中度的有林地。并根据面积、坡度、土层厚度、单位面积生物量，确定为全封、半封和轮封。全封期间对树木要进行抚育利用，为了不影响山上幼树的生长，可隔3～5年割一次灌草，但严禁放牧。规划到2020年，全县封禁面积44.025万亩。各乡镇乡镇禁治理规划情况见表6-3。（5）种草为配合封禁治理，限制畜牧放养数量，要求对一些牲畜实行圈养，这样就需要有充足的饲料来源。为了确保饲草供应，规划在土地瘠薄的区域规划草场范围种植牧草，根据立地条件的不同草种选用苜蓿、沙打旺等。以草定畜，以确保地面覆盖率和牧草的再生能力。除草田轮作的草地到期更新外，对于荒山荒坡种植的牧草，要实行带状更新。171 规划到2020年，全市种草面积为3.21万亩。坡改梯、经果林、水保林和草地规划面积详见表6-4。表6-3流域内各乡镇封禁治理规划表乡、镇封禁位置封禁面积乡、镇封禁位置封禁面积平方公里万亩平方公里万亩祖山镇马圈沟6.91.035大巫岚乡赵家沟6.81.02黄土坎沟7.61.14二道沟7.61.14大黑沟6.20.93张家沟5.90.885木头凳镇小柞子沟30.45土门子乡大岭沟6.81.02牛角沟5.60.84放牛沟6.30.945方家沟6.20.93石马沟4.50.675八里地沟5.30.795大石岭乡冰沟121.8大苇子沟6.60.99二道沟8.61.29岔沟8.21.23东沟6.81.02双山子镇西汉沟8.61.29杨木沟7.41.11姜家沟4.20.63小岭西沟4.60.69骆驼沟3.50.525隔河头乡肉肘沟4.60.69谭杖子沟5.60.84曹杖子沟3.50.525王杖子沟4.90.735小梨园沟4.80.72马圈子镇马斯屿沟5.60.84茨榆山乡杨台子沟3.20.48马圈子北沟4.90.735茨榆山南沟4.30.645明堂子沟6.40.96鲁杖子沟5.60.84亮子沟3.80.57平方子乡石门子沟6.20.93龙王庙乡马达沟5.80.87　南坎子沟3.80.57腰岭沟6.40.96　情意沟4.70.705干沟乡东沟4.50.675安子岭乡东沟6.40.96冰沟5.60.84西沟10.31.545苇塘沟3.80.57北坎子沟5.80.87黄岭沟4.20.63朱丈子乡大苇塘沟7.61.14三星口乡龙八沟4.30.645老李洞北沟4.20.63三北沟3.50.525合计51293.544.025171 表6-4流域内各乡镇水保措施规划表单位：万亩乡镇坡改梯经果林水保林封禁治理草地青龙镇0.120.495.93　0.34祖山镇0.190.064.733.1050.27木头凳镇0.210.070.475.2350.03双山子镇0.000.334.764.020.28马圈子镇0.110.326.873.1050.40凤凰山乡0.030.200.00　0.00龙王庙乡0.210.061.401.830.08三星口乡0.240.033.781.170.22干沟乡0.220.112.582.7150.15大巫岚乡0.310.212.733.0450.16土门子乡0.280.583.702.640.21大石岭乡0.040.242.685.910.16隔河头乡0.151.084.891.9350.28官场乡0.100.150.00　0.00茨榆山乡0.190.241.351.9650.08平方子乡0.000.221.832.2050.11安子岭乡0.340.272.903.3750.17朱丈子乡0.100.191.891.770.11草碾乡0.280.043.19　0.18合计3.134.8555.6944.0253.21171 6.4.3水利水保工程根据规划区自然环境特点，水利水保工程以建集雨、蓄水、抗旱工程为主，设计标准按《水土保持综合治理技术规范》(GB/T16453.1-16453.6)的规定，以拦蓄面积内10年一遇24h最大暴雨所产生的坡面水土流失量为依据。根据流域实际情况，规划水保工程主要有谷坊坝300处、水平沟418.2万m、鱼鳞坑2091.2万个以及为了给绿化工程提供水源而修建山地水窖3万眼和扬水站150座。水保工程规划情况见表6-5。6.4.4矿区水保工程近年来，随着国民经济的飞速发展，带动了地方铁选业的快速发展，作为铁矿石储量丰富的青龙县，铁选业也已经成了青龙县工业的支柱产业。据统计，在青龙河流域，共有大小铁选厂64家，生产规模达到了773万t。随着铁选业的快速发展，在为地方经济发展作出突出贡献的同时，也对区域环境造成了极大的破坏，主要是尾矿随意堆弃，在挤占河道、压覆农田的同时，也给河道防洪造成了空前的压力，同时，由于没有防护措施，尾矿松散堆弃，在汛期到来时，更成为发生泥石流的极大的隐患。根据生产规模进行预测，目前，未进行任何工程防护的尾矿有5420万m3。流域内铁选厂基本情况见表6-6。171 尽管铁选厂的生产是一个物理过程，对环境的影响相对较小，但是，由于生产过程中用水量较大，部分尾矿会随着水流进入桃林口水库，对水质造成影响，因此，从保护水库水质、减少水土流失和防洪的角度出发，需要对尾矿进行处理。根据实际情况，对尾矿的处理采用了两种方式，其一是用于土地整理，其二是修建尾矿库集中堆放。尾矿用于土地整理，是将尾矿垫在需要整理的土地的底层，上部恢复耕作层，结合土地整理规划，可以消化尾矿2000万m3。考虑各选厂相互独立，从利于管理的角度出发，对每个选厂均独立修建一座尾矿库，共需要修建64座，尾矿库采用浆砌石结构，总库容为3420万m3。经计算，修建尾矿库共需要开挖土方34.3万m3，浆砌石145.4m3。尾矿库修建情况见表6-7。171 表6-5流域各乡镇水利水保工程规划表乡镇谷坊坝(处)水平沟(万m)鱼鳞坑(万个)山地水窖(眼)扬水站(座)青龙镇2025.7128.32000.0010祖山镇1531.6157.91500.007.5木头凳镇2123.1115.32100.0010.5双山子镇2036.4182.22000.0010马圈子镇1641.2205.81600.008凤凰山乡150.84.01500.007.5龙王庙乡1013.265.91000.005三星口乡1219.999.51200.006干沟乡2221.6108.02200.0011大巫岚乡1523.9119.71500.007.5土门子乡1627.7138.31600.008大石岭乡3035.3176.63000.0015隔河头乡1431.6158.01400.007官场乡130.62.91300.006.5茨榆山乡1214.271.01200.006平方子乡1317.085.11300.006.5安子岭乡1626.2130.91600.008朱丈子乡1015.477.11000.005草碾乡1012.964.61000.005合计300418.22091.230000.00150171 表6-6流域内铁选企业尾矿统计表乡镇企业数量(个)生产规模(万t)尾矿量(万m3)马圈子镇242061450双山子镇1540平方子乡215110祖山镇3137950茨榆山乡5115800隔河头乡17.560安子岭乡430210青龙镇24257.51800合计647735420表6-7铁选厂尾矿库规划表乡镇尾矿库(座)容积(万m3)土方开挖(万m3)尾矿回填(万m3)矿山复绿(万亩)浆砌石(万m3)马圈子镇249209.2929.20.4839.1双山子镇1300.330.30.021.3平方子乡2650.765.70.042.8祖山镇36006.0606.00.0625.5茨榆山乡55005.0505.00.121.3隔河头乡1380.438.40.021.6安子岭乡41301.3131.30.085.5青龙镇24113711.41148.40.4848.3合计64342034.33454.31.28145.4171 第七章新农村建设规划7.1农村现状及存在问题；青龙县在青龙河流域涉及19个乡镇，281个行政村，3.55万户，35.54万人。在党的富民政策的指引下，农村经济有了飞速发展，农民生活水平有了很大的提高，主要体现在种植业结构得到了初步的调整、林果业发展迅速、畜牧业养殖规模不断扩大、农业产业化经营有了一定进展、农村基础设施得到进一步加强、农民收入稳步增长、农村社会事业全面进步等方方面面。尽管青龙县广大农村取得了一定的进步，但农业结构仍然不能适应社会主义市场经济发展和农业素质整体提高的需要，主要体现在：（1）农林牧渔业总量低，结构仍不合理，种植业比重偏高，各业内部的结构性矛盾也比较突出，部分农产品出现阶段性、结构性供大于求，专业化、品化水平低，品种结构不合理。（2）农业科技含量低，农业产业化程度低，农产品质量不高，深度开发水平低，精深加工新产品少，附加值低，农业资源优势尚未转化为经济优势，制约了农产品增值。（3）农业区域布局不合理，特色产业优势不明显。（4）农业基础设施薄弱，农业投入不够。171 7.2指导思想与规划原则7.2.1指导思想以邓小平理论和“三个代表”重要思想为指导，认真贯彻落实党在新时期“建设社会主义新农村”要求，以桃林口水库水资源保护为根本，通过推进农业结构的战略性调整，提高区位优势；通过中心集镇发展规划，促进小城镇建设；通过基础设施规划，促进农村的快速发展，通过土地开发整理，提高地方经济的可持续发展。7.2.2规划原则（1）规划要以桃林口水库水源地保护为出发点，在进行一系列保护措施的同时，促进地方经济的发展，并为地方经济的发展提供有利条件和技术保障。（2）规划要从宏观的角度，通过种植结构的调整和基础设施的建设等，为地方经济发展培植新的增长点，拓宽农民增收渠道。（3）规划通过具体措施，以生态农业、绿色农产品深加工等为依托调整种植结构；通过交通、能源、供水、垃圾处理等方面加强基础设施建设，通过解决人畜饮水来提高群众的生活质量。7.3经济发展区规划结合青龙县域实际情况和区位优势，从经济发展战略的角度出发，建设三个经济发展区，即生态农业发展区、循环经济发展区和生态旅游发展区。171 7.3.1生态农业发展区利用区位和资源优势，以防洪工程建设为基础，以水源地保护为出发点，结合土地整理，在双山子镇建设生态绿色农产品加工、生态农业种植观光、中药饮片加工、果品饮料加工等生态农业发展区，发展区直接利用土地1400亩，其中800亩为开发的滩涂，其余600亩为租用周边村庄土地。（1）绿色农产品深加工基地根据防洪工程布设情况及对周边地区进行土地开发整理结果，将绿色农产品深加工基地布置在起河右岸，双山子镇和小汇合村以南，占地面积400亩。重点建设的项目有：中药材饮片加工厂、果品饮料加工厂和杂粮、果蔬粉、板栗共3条生产线。由于上述项目的开发建设，将有效地整合周边优势资源，作为龙头企业带动一大批农产品项目的发展，相应促进周边地区经济的快速发展。（2）双山子生态农业种植观光园由于防洪工程的建设加之对土地进行整理，在大汇合村下游，青龙河的右岸开发土地1000亩，用于建设双山子生态农业种植观光园，观光园将遵循生态环境和经济发展的规律，用系统工程方式建立和发展新的生态农业体系，使农业生产走多样化的道路。把发展生产、资源利用与保护统一起来，达到提高经济效益和社会效益的目的。（3）综合配套工程根据发展区的171 总体布局，绿色农产品深加工基地占地400亩，生态农业观光园1000亩，为了给招商引资提供良好的条件，需要完善发展区的基础设施，包括道路交通、给排水、供电、通信、广播等。根据当地经济水平，按5万元/亩计列。7.3.2循环工业发展区为了充分发挥青龙县铁矿石资源和林木资源丰富的优势，以大巫岚为中心，建设以钢铁和板材加工为支柱的循环工业发展区。（1）铁精粉团球、炼钢项目以大巫岚为中心，辐射星干河支流木头凳镇、都源河支流马圈子镇，建设一个集铁矿开采、铁精粉团球、炼钢一条龙的循环工业区,工业区占地500亩。（2）板材加工项目青龙河流域及桃林口水库库区栽植几万亩数百万株速生杨树，目前已进入成材期，规划在大巫岚建设一座板材加工厂,对周边木材进行深加工,厂区占地500亩。（3）综合配套工程根据发展区的总体布局，钢铁基地占地500亩，板材加工基地占地500亩，合计占地1000亩，为了给招商引资提供良好的条件，需要完善发展区的基础设施，包括道路交通、给排水、供电、通信、广播等。根据当地经济水平，按5万元/亩计列。171 7.7.3生态旅游发展区（1）青龙湖生态旅游区青龙湖山场土地面积广阔，植被繁茂，鸟语花香，南北长61公里，总面积23万亩，其中耕地面积4.62万亩，有林地面积9.37万亩，其中国家重点公益林面积13265.7亩，水面面积7万亩。区内群峰参天，山丘屏列，岭谷交错，有深山、峡谷，有滩涂、草坪，波流清澈，溪水回环。林密、草茂、花鲜、天高、气清、水洌，野生动物繁多，飞禽走兽时有出没。林木、旅游、水面资源十分丰富。丰富的自然资源，优越的地理环境，便利的交通条件，为青龙湖生态旅游区建设资源奠定了坚实基础，具有广阔的开发前景。计划利用5年时间，将青龙湖建设成为一个集狩猎、生态观光、垂钓、休闲度假为一身的生态旅游胜地。（2）大冰沟生态旅游区大冰沟位于大石岭乡与宽城县交界处，是一个天然林场，面积36km2，区内地形陡峻，小溪纵横，有丰富的各种自然资源和古树林木，具有森林涵养和调节水源的功能，是发展生态、科普旅游的理想之所。现在人们的旅游观念已经由原来的注重历史景观、人文景观、城市景观向自然景观转变，由多而全向少而精转变，由都市游向山野游转变，因此，开发生态旅游区尤其是大冰沟这样集自然景观、原生态和休闲于一体的旅游项目，一定会有很好的发展前景。171 （3）青龙河休闲旅游结合生态农业发展区、循环工业发展区的建设，在双山子和大巫岚分别建成休闲旅游区，以项目区为基础，以河流及橡胶坝形成的水面为依托，规划建设水上乐园、湖心岛游乐园、垂钓园以及高档别墅区等，形成融观光、休闲、度假、娱乐、运动、养生、居住等功能于一体的旅居结合的“农家乐园 ”，并大力开发休闲旅游资源，培植旅游经济增长点，为地方经济的发展服务。根据规划，生态旅游发展区共占地1000亩，为了给招商引资提供良好的条件，需要完善发展区的基础设施，包括道路交通、给排水、供电、通信、广播等。根据当地经济水平，按5万元/亩计列。此外，由于旅游区内有1000亩地需要向周边群众租用，按1000元/亩付租金，首期按10年考虑。7.4种植结构调整规划根据青龙实际及经济发展趋势，规划在青龙河流域加大中药材、精品杂粮两个产业的种植和推广力度。该项目不仅能使中药材栽培、杂粮种植产业健康、稳步发展，为农民带来可观的经济收入，促进地方经济快速发展，还可以保持水土，防止水土流失，利于桃林口水库水源地保护。此外，由于中药材和精品杂粮的规模生产需要实行标准化种植，无公害化管理，对农药和化肥的施用都有严格的规定，因此，有助于改变传统的化肥、农药施用观念，减少化肥、农药施用量，相应减少化肥、农药残留进入青龙河水体的总量171 ，对青龙河水质保护有极大的促进作用。此外，随着生物化肥、生物农药技术的提高，应加大宣传力度，在中药材和精品杂粮的种植中推广普及。（1）中药材产业化项目利用5年时间，将青龙县建成中药材标准化种植基地，种植面积达到5万亩。根据市场行情和地形条件、气候特点以及药材生长习性，药材品种选择枸杞、黄芪、黄芩、板兰等。中药种植基地将为双山子镇建设的中药材饮片加工厂提供优质、可靠、充足的原材料，促进地区经济的发展。结合当地实际，亩投资2000元，项目总投资1.0亿元。（2）精品杂粮项目与在双山子建设的绿色农产品加工厂相配套，规划在流域内沿青龙河两岸建成面积为10万亩的精品杂粮产区，提高群众的收入，拉动地方经济发展，为加工厂提供优质、可靠、充足的原材料。结合当地的实际情况，亩投资300元，项目总投资为3000万元。为了使流域各乡镇均衡发展，中药材和精品杂粮种植分散到流域的各乡镇，具体各乡镇的面积分配见表7-1。171 表7-1种植结构调整规划表乡镇中药材种植(万亩)精品杂粮种植(万亩)青龙镇0.501.00祖山镇0.150.30木头凳镇0.671.34双山子镇0.300.60马圈子镇0.350.70凤凰山乡0.200.40龙王庙乡0.320.64三星口乡0.160.32干沟乡0.100.20大巫岚乡0.400.80土门子乡0.390.78大石岭乡0.180.36隔河头乡0.230.46官场乡0.150.30茨榆山乡0.310.62平方子乡0.200.40安子岭乡0.100.20朱丈子乡0.210.42草碾乡0.080.16合计5.0010.007.5双山子小城镇建设双山子位于青龙县中心地带171 ，处在京建线、秦承线、青抚线三大主干公路交汇点，是承德、内蒙古东部及辽西地区与秦皇岛联系的必经之地，交通非常便利。区内拥有青龙河、起河、小沙河三大水系，水资源极为丰富。根据《防洪标准》的有关规定，通过防洪工程建设，双山子镇的防洪标准将达10年一遇。同时，通过土地整理，该区域更加开阔，拟将双山子镇建成青龙县城的卫星城。由于其水资源丰富，可引进高耗水项目；结合生态农业发展区的规划，大力开发农业和农产品项目；由于周边铁矿石丰富，可引进钢铁项目。同时，由于该区域环境优美、景色宜人，可以水为载体，建设高档住宅区。双山子小城镇建设计划投资7亿元。7.6基础设施规划随着农村经济的快速发展，从建设社会主义新农村的角度出发，需要对广大农村的基础设施进行整体规划。7.6.1村内道路规划171 目前，随着村村通工程的实施，从干线公路至各行政村均修建了通村公路，路面为混凝土结构，从而使广大农村的出行条件有了极大的改善。但是，由于传统的原因以及受经济实力的制约，目前广大农村的村内道路基本上是土路，没有进行过硬化，而且有的村内道路与河道没有分开，一到雨天，洪水淹没了道路，没有被淹的也是泥泞难行，严重地影响了群众的出行，也严重制约了新农村建设的步伐，因此，本次对村内道路进行规划。结合现状农村实际，对各村主要街道进行硬化，采用混凝土路面，路面宽度取3.5m，由基层和面层组成，其中基层为砂石垫层，厚为15cm，面层混凝土厚10cm。各乡镇村内道路长度规划见表7-2。表7-2各乡镇村内道路规划表乡镇村委会个数(个)村内道路长度(km)路面面积(万m2)青龙镇286.992.45祖山镇115.201.82木头凳镇226.252.19双山子镇175.511.93马圈子镇175.601.96凤凰山乡104.811.68龙王庙乡145.171.81三星口乡114.971.74干沟乡94.701.65大巫岚乡276.072.12土门子乡185.942.08大石岭乡104.851.70隔河头乡125.281.85官场乡104.891.71茨榆山乡175.381.88平方子乡104.831.69安子岭乡145.121.79朱丈子乡95.011.75草碾乡154.751.66合计281101.3335.477.6.2垃圾填埋规划171 现状流域内各村垃圾均为无序状态，基本上均是随意堆弃在马路边和河道边，均没有统一的垃圾填埋场。遇到刮风时，废弃塑料袋、树叶、灰尘则随风而起；遇到下雨时，则又随洪水顺流而下，甚至进入桃林口水库，造成严重的环境污染，因此，需要对农村的垃圾采取分类处理及填埋措施。规划在流域的281个村内，每村建一座垃圾填埋场，共设281座。填埋场设置在村内一个较深的山沟内，沟口设浆砌石挡碴坝，垃圾分层填埋，并进行适当压实。为了使垃圾填埋规划落到实处，要求全县建立相应的管理制度，并提供启动资金，由村委会派专人负责。垃圾填埋规划情况详见表8-3。7.6.3自来水工程近年来，随着海河流域持续干旱，给农村广大群众的饮水造成了不同程度的影响，为了改善饮水环境，同时也是响应党中央和国务院关于农村饮水安全的亲民政策，规划在流域内建设一批统一供水的自来水工程。根据现状农村现状的水资源条件，规划到2020年，集中供水的村庄和人口达到50%，其中涉及村庄140个，涉及人口17.7万人。流域自来水工程规划见表7-4.7.6.4沼气池工程为彻底改变农村脏乱的环境，必须对农村的厕所、圈舍进行改造，目前，在广大农村已经有计划地开始了“一气三改”171 ，即对农村的厕所、圈舍等进行改造，每户建一座沼气池，将人和家畜禽的粪便作为沼气的气源，其优点一方面变废为宝，减少了对环境的污染，另一方面，也节约了能源，同时，沼气作为清洁能源，也减少了由于烧柴对环境的污染；此外，生成沼气后的残渣又是很好的有机肥，可以还田。流域内现有农户9.48万户，目前已经建成“三位一体”沼气池2万座，规划到2020年，再建6.7万座，使沼气池的普及率达到90%。沼气池工程规划情况见表7-5。171 表7-3流域内垃圾填埋规划表乡镇村委会个数(个)垃圾填埋场(座)浆砌石(万m3)启动资金(万元)青龙镇282812.6056祖山镇11114.9522木头凳镇22229.9044双山子镇17177.6534马圈子镇17177.6534凤凰山乡10104.5020龙王庙乡14146.3028三星口乡11114.9522干沟乡994.0518大巫岚乡272712.1554土门子乡18188.1036大石岭乡10104.5020隔河头乡12125.4024官场乡10104.5020茨榆山乡17177.6534平方子乡10104.5020安子岭乡14146.3028朱丈子乡994.0518草碾乡15156.7530合计281281126.45562171 表7-4流域自来水工程规划表乡镇村委会个数(个)乡村总户数(户)乡村总人口(人)改水村数(个)涉及人口(人)青龙镇2811197429051421400祖山镇1145011598268000木头凳镇228415312411115600双山子镇17566421061811000马圈子镇17601123578812000凤凰山乡1030191094555500龙王庙乡1443951612578000三星口乡1136431365666800干沟乡92625929654600大巫岚乡277752295951315000土门子乡18726826798913400大石岭乡1032001215756000隔河头乡1248131840769200官场乡1033221182556000茨榆山乡1751841865499000平方子乡1031181159055800安子岭乡1442031512077600朱丈子乡937771417947100草碾乡1528291053975000合计28194936353653140177000171 表7-5流域内沼气池工程规划情况表乡镇村委会个数(个)乡村户数(户)规划沼气池(座)青龙镇28111977950祖山镇1145013196木头凳镇2284155975双山子镇1756644021马圈子镇1760114268凤凰山乡1030192143龙王庙乡1443953120三星口乡1136432587干沟乡926251864大巫岚乡2777525504土门子乡1872685160大石岭乡1032002272隔河头乡1248133417官场乡1033222359茨榆山乡1751843681平方子乡1031182214安子岭乡1442032984朱丈子乡937772682草碾乡1528292009合计2819493667405171 7.7交通规划7.7.1青龙河干流交通规划为了给区域发展创造有利条件，促进青龙河流域水资源的保护工作，结合青龙县特点，计划在规划期内建设和完善青龙河沿岸“一纵十横”的交通体系。一纵是指从大石岭乡老岭湾与宽城县交界处～长汀子沿青龙河岸边修建的跨省干线公路。该公路长75km，按二级公路设计，行车道宽度9m，路肩宽度为1.5m。十横是指横跨青龙河的十座大桥及支线公路，一是岭东大桥，连接马圈子镇杨杖子的支线公路；二是西石岭大桥，三是东蒿村大桥，连接青龙～马圈子～土门子～龟石岭至辽宁建昌的公路；四是黄土坡村北桥，五是黄土坡村南桥，六是大于杖子大桥，七是半壁山大桥，八是双山子大桥，连接青龙～双山子～祖山～秦皇岛的公路；九是上白城子大桥，连接承～秦高速公路；十是长汀子大桥，连接都源河源头都山～桃林口水库库区～祖山的金三角旅游路。十座跨青龙河大桥的设计指标见表7-6。171 表7-6跨青龙河大桥设计指标表大桥名称支线等级计算荷载桥长(m)桥宽(m)面积岭东大桥三级公路-Ⅱ级1508.51275西石岭大桥三级公路-Ⅱ级1808.51530东蒿村大桥二级公路-Ⅱ级200122400黄土坡村北桥三级公路-Ⅱ级2008.51700黄土坡村南桥三级公路-Ⅱ级2008.51700大于杖子大桥二级公路-Ⅱ级200122400小巫岚大桥三级公路-Ⅱ级2008.51700双山子大桥二级公路-Ⅱ级240122880上白城子大桥二级公路-Ⅱ级300123600长汀子大桥二级公路-Ⅱ级200122400合计2070215857.7.2支流交通规划由于青龙河及其支流是季节性河流，在汛期时洪水水位高、流速大，而绝大部分时间水量很少或者干枯，因此，在支流上架设超洪桥梁投资太大，加之地方财力的限制，所以当地群众均是在每年汛期过后架设简易木桥，用以沟通两岸交通，方便运送农产品，到第二年汛前拆除，在汛期有的靠船摆渡过河，有的靠绕道，给沿河两岸群众造成了极大的不便。从建设新农村的角度出发，同时为了节省投资，以满足需要为原则，规划在支流修建漫水桥，以方便两岸交通，满足群众生产和生活的需要。根据地形情况、村庄布局、河道走向，规划在起河上修建桥梁13座，在星干河上修建桥梁4座，桥梁规划情况见表7-7。171 表7-7支流新建桥梁规划表河流名称桥梁位置桥梁长度(m)桥梁宽度（m）面积(m2)星干河小河北204.590孙杖子204.590河北204.590蛤子汀204.590起河于杖子304.5135刘杖子304.5135袁杖子304.5135高杖子304.5135周杖子304.5135耿家湾204.590梧桐树沟204.590四道河204.590五道河204.590沟口子204.590丁家河204.590西河204.590黑口子204.590合计　390　17557.8土地开发整理规划7.8.1土地开发规模青龙河流域有丰富的滩涂资源。为缓解土地紧张和置换企业用地，结合防洪工程建设，在确定河道治导线的基础上，规划土地开发整理5处，总计开发整理土地8850亩，其中新增土地5450亩。（1）写字洞～老岭湾段在防洪工程规划中，对于老岭湾至写字洞段，安排了1500m171 防洪堤工程，可以满足老岭湾、写字洞两村村庄和耕地的防洪安全。考虑到土地紧张以及置换建设用地的因素，规划在远期将此段河道裁弯取直，将老岭湾村南的山垭口打通，按20年一遇洪水确定河道规模，相应可以将原河道占用的1150亩土地进行开发整理。裁弯取直工程长2000m，河道底宽为40m，设计水深4.0m，总工程量为：土方开挖23.3万m3，石方开挖54.3万m3。（2）红旗杆～东蒿村段通过在红旗杆～东蒿村段修建防洪堤，在河道两侧和都源河河口处可以新开发土地500亩，整理土地650亩。（3）大巫岚段防洪规划中，在星干河与青龙河交汇口处修筑了堤坝，在满足村庄及耕地防洪要求的基础上，可新开发土地2000亩，整理土地1600亩。（4）双山子段防洪规划中，在起河与青龙河交汇口处修筑大堤3600m，在满足村庄及耕地防洪要求的基础上，可新造土地800亩，整理土地1200亩。（5）上下白城子段该区域是桃林口水库回水的末端,由于近年来桃林口水库蓄水较少,此处宽阔的河滩一直被闲置，因此，通过修筑堤防，约束洪水，可以新造土地1000亩，以置换建设用地。土地开发情况见表7-8。171 表7-8土地开发整理规划表河段开发土地(亩)整理土地(亩)小计(亩)备注写字洞～老岭湾段11501150结合河道裁弯取直红旗杆～东蒿村段5006001100大巫岚段200016003600双山子段80012002000上下白城子段10001000合计5450340088507.8.2土地整理通过滩涂开发得到的土地，大部分要用于农业生产，根据实际情况，需要对该地进行整理，主要措施是土地填高、整平、壤土耕作层回填、增施有机肥以及灌溉系统恢复等项工作。土地填高可结合周边选矿厂的尾矿，一方面减少尾矿占地或侵占河道，另一方面也可以减少取土再占地。增施有机肥按每亩200kg计。灌溉系统恢复按井灌考虑，根据区域地下水给水度，确定每眼井控制面积（一般按每眼控制70亩考虑），并铺设PVC地下灌溉管道。土地整理工程量见表7-9。表7-9土地整理工程量表171 河段开发整理土地(亩)尾矿回填(万m3)壤土回填(万m3)有机肥(t)机井(眼)管道(km)出水口(个)写字洞～老岭湾段1150153.4138.35230169.2170红旗杆～东蒿村段1100146.7436.69220168.8160大巫岚段3600480.24120.067205028.8510双山子段2000266.8066.704003016.0290上下白城子段1000133.4033.35200158.0150合计88501180.59295.15177012770.81280171 第八章工程管理规划8.1流域管理现状青龙河流域面积占青龙县国土面积的近80%，流域内水利、国土、农业、林业、矿业各部门各有各的职责范围、各有各的执法权限，形成了现状多头执法、多头管理的局面，该体制对桃林口水库水源地的保护存在很大弊端，无法实现全方位、多层次的统一管理。2005年，从加强对青龙河管理的角度出发，青龙县成立了青龙河流域开发管理局，以加强对青龙河的管理，但其权限也仅限于对采砂的管理和矿业生产及土地开发等方面的管理，由于没有执法权，所以尚无法实现流域的综合有效管理，也无法对流域的开发进行有效的监督。存在机构、规章、制度不健全，设备陈旧落后等问题。8.2流域管理指导思想及原则流域管理要认真贯彻执行党在新时期的治水方针，根据有关的法律法规，以有效保护和合理利用水资源为宗旨，成立高效的管理机构、完善管理体制，理顺各部门关系，制订切实可行的管理办法，在明确管理范围、管理职责和管理权限的基础上，完善决策系统，实现流域管理的组织保障、队伍保障、科技保障、法制保障和资金保障。8.3流域管理机构设置为了彻底改变流域管理多头负责、多头执法的171 弊病，拟成立流域综合管理委员会，由主管副县长任管委会主任，为副处级单位，水务局、国土局、林业局、环保局等单位为成员单位。管委会下设办公室，为科级单位，统一负责流域各项工作的管理，协调各部门的关系，具体处理流域管理涉及的各项事务。办公室设在青龙河流域开发管理局，办公室主任由青开局局长担任，涉及的水务局、国土局、林业局、环保局等局局长为副主任，以精简高效为原则，合理设置科室和管理岗位。流域管理办公室的管理职责包括：水资源保护与利用、防洪工程管理、水土保持工程管理、采砂管理、排污管理等，同时具备执法功能。8.4水源地保护管理条例制定根据《中华人民共和国水法》、《中华人民共和国防洪法》、《中华人民共和国水土保持法》、《中华人民共和国环境保护法》、《中华人民共和国水污染防治法》，以及《地表水环境质量标准》等法律法规的规定，针对青龙县境内青龙河流域的特点，从保护桃林口水库水质，保证秦皇岛、唐山两市用水安全、发挥河流的综合效益等角度出发，制定青龙县桃林口水库水源地保护管理条例，用以规范水资源保护行为，明确执法权限、提出对破坏水资源行为的惩罚措施。8.5管理范围根据水源地保护的需要，管理范围应包括整个流域，凡171 对流域水质产生影响到所有内容均在保护控制之列。8.6管理指挥系统规划在组建了管理机构，确定了管理范围，界定了管理职责，制定了管理办法后，需要对指挥系统进行规划。首先，建立信息采集系统，结合流域内的雨量站，收集降水以及洪水信息；根据水质监测资料，收集水质信息；根据水保监测站点资料，收集水保信息。其次，建立计算机网络系统，将收集到的信息进行整理、分析及处理，为决策提供技术支撑。第三，建立决策系统，在对信息加工处理并提供决策依据后，由决策系统进行实施决策，保证水源地水质的安全。第四，建立事故应急处理系统，编制应急预案，完善水体污染事故发生后的具体处置措施，以保证在危险发生时能够信息通畅，任务明确、责任明晰，处置得当。8.7管理机构及人员编制根据《水利水电工程管理条例》、《水利工程管理单位定岗标准》《河北省水利工程管理体制改革实施意见》等的规定，成立桃林口水源地保护管理机构，为事业单位，初步拟定管理人员50人，其中行政管理、技术管理、资产管理、行政执法等岗位人员25人，运行、观测类岗位人员21人，辅助类岗位人员4人。171 8.8主要工程管理设施参照《水库工程管理设计规范》（SL106-96），管理房屋面积包括管理处及生活基地用房，房屋总面积共计3000m2。根据工程管理的需要，配备轿车1辆、载重汽车1辆、面包车2辆、工具车、防汛专用车各1辆。从现代化管理的角度，配备计算机10台及打印机等办公设备。171 第九章工程投资框算及分期实施意见9.1综合规划工程量9.1.1水资源利用及水污染防治规划工程量水资源开发利用和保护规划包括工业节水、农业节水、工业污染防治、农业污染防治、生态防洪工程和生态景观工程等。工业节水规划的主要内容是建设64套水循环系统；农业节水规划是建设5.0万亩低压管道工程和5.0万亩微灌工程；工业污染防治规划建设8座水污染处理厂；农业污染防治是规划5万亩中药材标准化种植基地和10万亩的精品杂粮种植基地；生态防洪工程包括沿河道两岸种植1800乔木和1200亩灌木；生态景观工程包括建四座橡胶坝长度分别为240m、250m、350m和400m，高为3.0m。9.1.2河道防洪规划工程量河道防洪规划分为两大部分，其一为干流部分，其二为三条支流部分，总工程量为：土方开挖252.57万m3，土方回填429.2万m3，浆砌石124.13万m3，铅丝石笼35.07万m3，混凝土1.001万m3，详见表9-1。171 表9-1防洪规划工程量汇总表单位：万m3河道名称长度(m)挖方量填方量浆砌石铅丝石笼混凝土尾矿等清理青龙河干流53900176.25350.8796.8135.070.7011020起河1700030.639.0511.410.12860星干河1525027.4532.269.890.11235都源河1015018.2717.026.020.071165合计96300252.57439.2124.1335.071.00132809.1.3水土保持规划工程量流域水土保持规划共涉及三个部分，第一部分为水土保持措施，包括坡改梯3.13万亩，经果林4.85万亩，水保林55.69万亩，封禁治理44.025万亩，草地种植3.21万亩。详见表9-2。第二部分为水土保持工程规划，包括谷坊坝300处，水平沟418.2m，鱼鳞坑2091万个，山地水窑30000眼和扬水站150座。详见表9-3。第三部分是针对矿山进行的水土保持工程，主要措施是修建尾矿库，工程量包括土方开挖34.3万m3，尾矿回填3454.3万m3，矿山复绿1.28万亩，浆砌石145.4万m3。详见表9-4。表9-2水土保持措施汇总表单位：万亩乡镇坡改梯经果林水保林封禁治理草地合计3.134.8555.6944.0253.21171 表9-3水利水保工程规划汇总表项目谷坊坝(处)水平沟(万m)鱼鳞坑(万个)山地水窖(眼)扬水站(座)数量300418.22091.230000150表9-4矿区水保工程汇总表项目土方开挖(万m3)尾矿回填(万m3)矿山复绿(万亩)浆砌石(万m3)数量34.33454.31.28145.49.1.4新农村建设规划工程量新农村建设包括经济发展区规划、种植结构调整、双山子小城镇建设、基础设施规划、交通规划和土地开发整理规划。（1）经济发展区规划工程量包括1400亩地的基础设施和600亩土地租用。（2）种植结构调整规划工程量为：中药材标准化种植基地20万亩，每亩投入800元，补偿农民1000元。精品杂粮工程15万亩，总投资9500万元。（3）双山子小城镇建设该项工程作为独立工程，由有关部门进行项目的规划工作，本报告仅按投资70000万元计列。（4）基础设施规划包括村内道路、垃圾场建设、农村改水和沼气池建设，工程量见表9-5。171 表9-5农村基础设施建设工程量表项目村内道路垃圾场建设农村改水涉及人口(人)规划沼气池数量(座)道路长度(km)路面面积(万m2)数量（座）浆砌石（万m3）起动资金（万元）数量101.3335.47281126.4556217700067405（5）交通规划工程量为：青龙河干流75km二级公路一条和跨青龙河桥梁10座。支流交通规划包括在起河上修建桥梁13座，在星干河上修建桥梁4座。（6）土地开发整理工程土地开发整理包括新开发土地5450亩，整理土地3400亩，具体工程量见表9-6。表9-6土地开发整理工程量表项目尾矿回填(万m3)壤土回填(万m3)有机肥(t)机井(眼)管道(km)出水口(个)数量1180.59295.15177012770.8128010.1.4工程管理规划工程管理规划包括，管理房屋面积3000m2，轿车1辆、载重汽车1辆、面包车2辆、工具车、防汛专用车各1辆以及计算机10台及打印机等办公设备。9.2投资框算171 由于本规划涉及范围广，有些项目已经开展了可研工作，有的项目正在开展中，因此，本报告直接列入此类项目的投资估算成果，具体的计算过程则不予列入。具体项目及投资有：生态农业发展项目投资15000万元，循环经济发展项目投资103000万元，生态旅游发展项目投资26000万元，双山子小城镇建设项目投资70000万元等等。对于项目投资以外的项目，如基础设施建设、土地租用费用等，则根据规划情况进行投资计算。对于防洪规划、水土保持规划等项目，根据规划工程量利用扩大指标进行投资框算。经投资框算，桃林口水库水源地综合保护规划总投资为70.47亿元，详见表9-7，各项水源地保护工程投资情况详见表9-8～表9-12。表9-7水源地保护规划投资汇总表序号项目投资（万元）备注1水资源开发利用和保护50168　2河道防洪88802　3流域水土保持278894　4新农村建设286034　5工程管理785　合计704683　表9-8水资源利用及水污染防治规划投资框算表序号项目名称单位数量单价(元)投资(万元)171 一、工业节水规划64001水循环系统套6410000006400二、农业节水规划120001低压管道配套工程万亩540020002微灌工程万亩5200010000三、工业污染防治192001污水处理厂座82400000019200四、生态防洪工程1681乔木种植万亩0.186001082灌木种植万亩0.1250060五、生态景观工程124001橡胶坝m24010000024002橡胶坝m25010000025003橡胶坝m35010000035004橡胶坝m4001000004000合计　　　50168171 表9-9河道防洪规划投资框算表序号项目名称单位数量单价(元)投资(万元)一、青龙河干河防洪工程472291挖方万m3176.251017632填方万m3350.871552633浆砌石万m396.81200193624铅丝石笼万m335.0715052615混凝土万m30.7014002806河道清理万m310201515300二、起河防洪工程161221挖方万m330.6103062填方万m339.05155863浆砌石万m311.4120022825混凝土万m30.12400486河道清理万m38601512900三、星干河干河防洪工程63061挖方万m327.45102752填方万m332.26154843浆砌石万m39.8920019785混凝土万m30.11400446河道清理万m3235153525四、都源河防洪工程191451挖方万m318.27101832填方万m317.02152553浆砌石万m36.0220012045混凝土万m30.07400286河道清理万m311651517475合计　　　88802171 表9-10流域水土保持规划投资框算表序号项目名称单位数量单价(元)投资(万元)一、水土保持措施规划552081坡改梯万亩3.13250078252经果林万亩4.85150038803水土保持林万亩55.691000334144封禁治理万亩44.02520088055种草万亩3.214001284二、水土保持工程规划1414241谷坊坝处3002060002水平沟万m418.22083643鱼鳞坑万个2091.2501045605山地水窑万眼35000150006扬水站座150507500三、矿区水保工程822621土方挖方万m334.3103432尾矿填方万m33454.315518153矿山复绿万亩1.2880010245浆砌石万m3145.420029080合计　　　278894171 表9-11新农村建设规划投资框算表序号项目名称单位数量单价投资(万元)一、经济发展区规划486001基础设施亩1400570002土地租用亩60016003发展区建设项万元　150004生态旅游建设项万元　26000二、种植结构调整170001中药材种植万亩5180090002精品杂粮万亩108008000三、双山子小城镇建设700001城镇建设项17000070000四、基础设施559371村内道路km101.332020272垃圾场建设万m3126.45200252903垃圾场起动资金项　　5624农村改水万人17.750088505沼气池建设万座6.7405300020222五、交通规划638201二级公路km75700525002跨青龙河桥梁万m22.15855000107933支流桥梁万m20.17553000527六、土地开发整理296631尾矿回填万m31180.5915177092壤土回填万m3295.152059033有机肥万t0.17750008854机井眼1271012705管道km70.853546出水口万个0.128400517土方开挖万m323.3102338石方开挖万m354.3603258合计　　　286034171 表9-12工程管理规划投资框算表序号项目名称单位数量单价投资(万元)1管理房屋万m20.315004502轿车辆120203载重汽车辆130304面包车辆220405工具车辆120206防汛车辆115157计算机台101108办公设备项　　200合计　　　7859.3资金筹措对于水源地保护综合规划，大部分属于公益性质项目，如水资源利用与水污染防治、防洪工程、水土保持工程等，对于此类项目，按县自筹30%，市匹配40%，省扶持30%考虑。对于工业节水、工业污染防治和矿区水土保持工程，由企业自筹资金解决。对于经济发展区规划和小城镇建设规划，即具有公益性质，又含有企业行为，按企业自筹50%，其余部分按县、市、省3:4:3的比例筹措。水源地保护规划资金筹措见表9-13。171 表9-13水源地保护规划资金筹措计划表项目分项投资(万元)资金筹措企业自筹（%）资金（万元）县自筹（%）资金（万元）市匹配（%）资金（万元）省扶持（%）资金（万元）水资源开发利用与保护工业节水规划64001006400　　　　　　农业节水规划12000　　303600404800303600工业污染防治1920010019200　　　　　　生态防洪工程168　　3050.44067.23050.4生态景观工程12400　　303720404960303720合计50168　25600　7370.4　9827.2　7370.4防洪工程青龙河干河防洪工程47229　　3014168.74018891.63014168.7起河防洪工程16122　　304836.6406448.8304836.6星干河干河防洪工程6306　　301891.8402522.4301891.8都源河防洪工程19145　　305743.5407658305743.5合计88802　　　26641　35521　26641流域水土保持规划水土保持措施规划55208　　3016562.44022083.23016562.4水土保持工程规划141424　　3042427.24056569.63042427.2矿区水保工程8226210082262　　　　　　合计278894　82262　58990　78653　58990新农村建设规划经济发展区规划486005024300157290209720157290种植结构调整17000　　305100406800305100双山子小城镇建设700005035000151050020140001510500基础设施56951　　3017085.34022780.43017085.3交通规划63820　　301914640255283019146土地开发整理2966310029663　　　　　　合计286034　88963　59121　78828　59121工程管理规划785　　30235.54031430235.5总计704683　196825　152357　203143　152357171 9.4分期实施意见根据水源地保护综合规划成果，结合当地的实际情况，制定水资源保护的分期实施意见。其中，对事关水源地保护的重要项目以及对地方经济发展起着重要作用的项目，尽可能安排在近期实施，而对于其它项目，原则上按近期60%，远期40%来实施。根据以上原则提出水源地保护规划分期实施意见，其中，近期指规划开始实施的2009年至2015年，共7年的时间，共安排53.55亿元；远期从2016年至2020年，共5年时间，安排投资16.92亿元，具体详见表9-14。171 第十章经济分析10.1概述桃林口水库水源地保护综合规划包括水资源利用和保护规划、河道防洪规划、水土保持规划和新建设规划等几个部分，经过十余年的建设，对桃林口水库水源的保护将起到非常积极的作用，对流域国民经济的发展将起到无以替代的作用，规划总投资为70.47亿元。10.2计算参数(1)社会折现率根据《方法与参数》的规定，国民经济评价的社会折现率为8%。(2)计算期和折算基准年根据工程的实际情况，经济计算期取30年，其中建设期为2009年～2020年，计算期结束年份为2038年。资金时间价值计算的基准点为建设期年初，各项费用和效益均按年末发生和结算。10.3费用计算国民经济评价中建设项目的费用包括项目的固定资产投资、流动资金和年运行费。(1)固定资产投资171 固定资产投资主要是在工程投资估算成果基础上，对个别项目进行调整，剔除国民经济内部转移支付的各种费用，调整后固定资产投资为654856万元。(2)年运行费年运行费包括水资源费、燃料及动力费、材料费、工资福利费、维护费和其它费用，按固定资产投资的1%计，为6549万元。(3)流动资金参照有关工程，按年运行费的10%计，流动资金为660万元。10.4效益计算10.4.1水资源开发利用及保护效益工业节水规划的主要内容是建设64套水循环系统，规划实施后，每年可以节水1180万m3，农业节水规划是建设5.0万亩低压管道工程和5.0万亩微灌工程，规划实施后每年可以节约水资源1000万m3。两项合计节水2180万m3，水的影子价格按3元/m3计，年效益为6540万元。对于农业污染防治、生态防洪工程和生态景观工程的效益，其年效益为5000万元。综上所述，水资源开发利用及保护年效益为11540万元。10.4.2防洪工程效益防洪工程包括在干流上修建53.9km防洪堤，在三条支流上修建42.4km防洪堤。通过防洪堤的修建，可以将青龙河流域的防洪标准提高到10年一遇，保护区人口4.2万人，保护耕地4.5万亩，年效益为4560万元。171 10.4.3水土保持效益流域水土保持规划共涉及三个部分，第一部分为水土保持措施，包括坡改梯3.13万亩，经果林4.85万亩，水保林55.69万亩，封禁治理44.025万亩，草地种植3.21万亩。第二部分为水土保持工程，第三部分为矿山水土保持工程。经计算，水土保持工程年效益为12061万元。10.4.4新农村建设工程效益新农村建设包括经济发展区规划、种植结构调整、双山子小城镇建设、基础设施规划、交通规划和土地开发整理规划，年效益按10亿元计算。综上所述，工程经济年效益为128141万元。10.5经济评价指标根据国民经济评价总投资和效益，编制国民经济效益费用流量表，见表11-1。从方便计算的角度，近期和远期各年投资按各期投资平均投入计算，效益按线性达到计划效益计算。国民经济评价指标为：内部收益率17.22%，经济净现值(is＝8%)398449万元，效益费用比1.83。经济内部收益率大于社会折现率8%，净现值大于0，效益费用比大于1.0，说明本工程对国民经济的净贡献超过了要求的水平，除得到符合社会折现率的盈余外，还可以得到398449万元的超额社会盈余，经济效益较高，经济上合理。171 10.6规划结论通过经济分析可以看出，桃林口水库水源地保护综合规划尽管需要大量的资金，但工程实施后，可以使青龙河流域生态环境得到根本的改善，植被覆盖率到70%，水土流失得到有效控制，水质污染得到彻底治理，真正实现山清水秀，为秦皇岛和唐山两市提供优质的水源；可以大大提高青龙河抵御洪水的能力，减少洪涝灾害发生，使流域的防洪标准达到10年一遇，使人民群众安居乐业；生态农业工程的实施，将为区域农民带来巨大的经济收益；循环经济、生态旅游等工程的实施，也将给国家、地方和群众带来丰厚的经济效益。土地开发整理项目可缓解企业用地紧张状况，小城镇建设可改善居民生活环境，提高生活质量。另外，沿岸经济发展可以安排大量农村剩余劳动力就业，增加农民收入，生态效益、社会效益巨大。四通八达的交通网络，为青龙县的腾飞打下了坚实的基础，为小康社会的建设提供有力的保障。总之，通过实施水资源保护和沿岸经济发展规划的实施，可给国家、社会和当地群众创造巨大的经济效益，将会对青龙县经济发展起到巨大的带动作用，该规划是一项十分可行、非常迫切、前景宏伟的工程；是一项利国利民、惠及子孙后代的宏伟工程，建议尽早组织实施。171 表10-1项目投资经济费用效益流量表序号项目年份合计建设期正常运行期200920102011……20182019202020212022……2038123……1011121314……301效益流量　1165023300……104850116500128141128141128141……12880130760891.1项目直接效益　1165023300……104850116500128141128141128141……12814130754291.2资产余值回收　　　　　　　　　　6606601.3项目间接效益　　　　　　　　　　　　2费用流量676156827068865……41725423204291965496549……65498126722.1建设投资676156761567615　363103631036310　　　　6548562.2维持运营投资　　　　　　　　　　　　2.3流动资金　60.00060.000　60.00060.00060.000　　　　6602.4经营费用　595.001190……53555950654965496549……65491571562.5项目间接费用　　　……　　　　　……　　3净效益流量-67615-56620-45565……631257418085222121592121592……12225222634174累计净现金流量-67615-124236-169801……-85302-1112274101195693317285……2263417　　　　　　　　　　　　　　　　评价指标:财务内部收益率：17.22%　　财务净现值（is=8%):398449万元　　　经济效益费用比（is=8%）：1.83　　　　　　　　171 目录前言1第一章概况31.1桃林口水库概况31.2青龙县概况51.3青龙河及青龙县境内流域概况61.4水库供水区概况12第二章规划的必要性、规划原则与目标152.1青龙河流域存在的问题152.2规划的必要性172.3规划原则182.4规划目标182.5规划依据182.6规划水平年19第三章水文水资源分析203.1水文气象203.2暴雨洪水特性203.3设计洪水213.4水资源分析27第四章水资源利用及水污染防治规划344.1水资源利用存在的问题344.2规划原则344.3水资源开发与利用现状354.4水资源供需分析38171 4.5水资源开发利用规划514.6水污染防治规划53第五章河道防洪规划585.1河道现状及其不利影响585.2规划原则585.3规划范围595.4防洪标准595.5防洪工程规划59第六章水土保持规划1106.1水土流失现状及存在问题1106.2规划指导思想及原则1106.3规划范围及目标1116.4水土保持规划112第七章新农村建设规划1257.1农村现状及存在问题；1257.2指导思想与规划原则1267.3经济发展区规划1267.4种植结构调整规划1307.5双山子小城镇建设1337.6基础设施规划1337.7交通规划1407.8土地开发整理规划142第八章工程管理规划1468.1流域管理现状146171 8.2流域管理指导思想及原则1468.3流域管理机构设置1478.4水源地保护管理条例制定1478.5管理范围1488.6管理指挥系统规划1488.7管理机构及人员编制1488.8主要工程管理设施149第九章工程投资框算及分期实施意见1509.1综合规划工程量1509.2投资框算1539.3资金筹措1599.4分期实施意见161第十章经济分析16310.1概述16310.2计算参数16310.3费用计算16310.4效益计算16410.5经济评价指标16510.6规划结论166171 789101163646568697016278910116364656869701627891011636465686970162171'
