转换层施工设计的方案

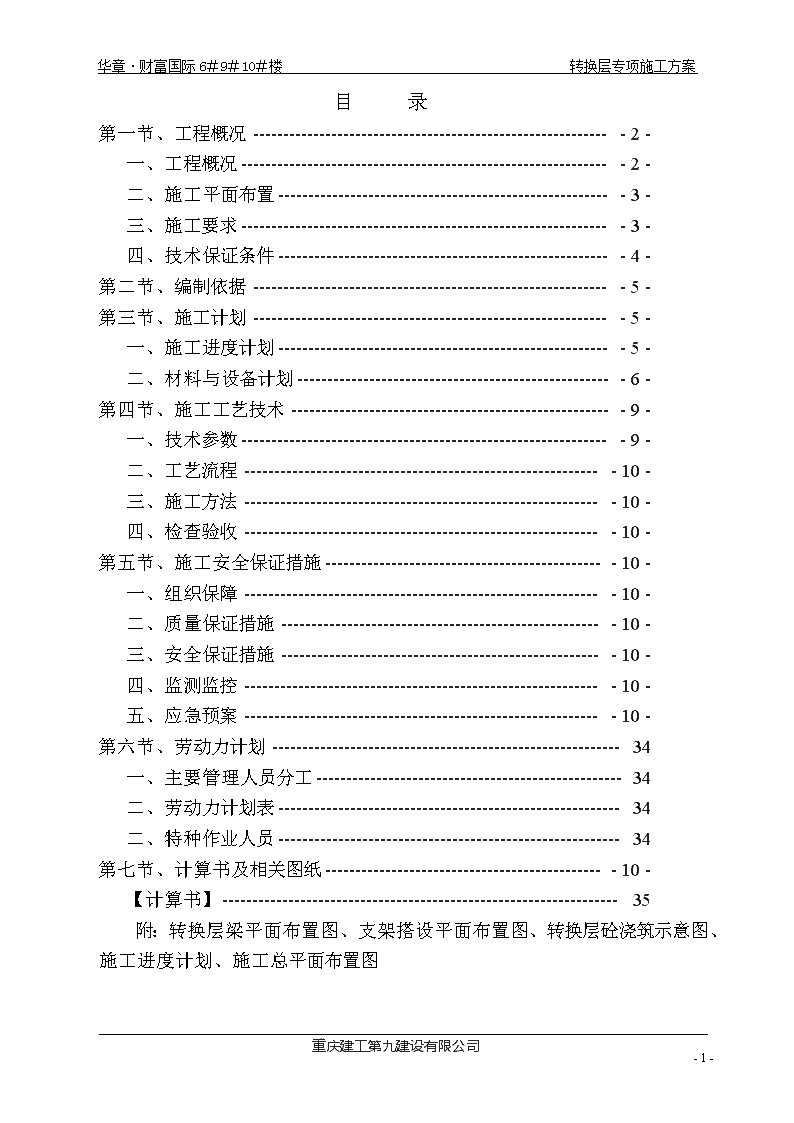

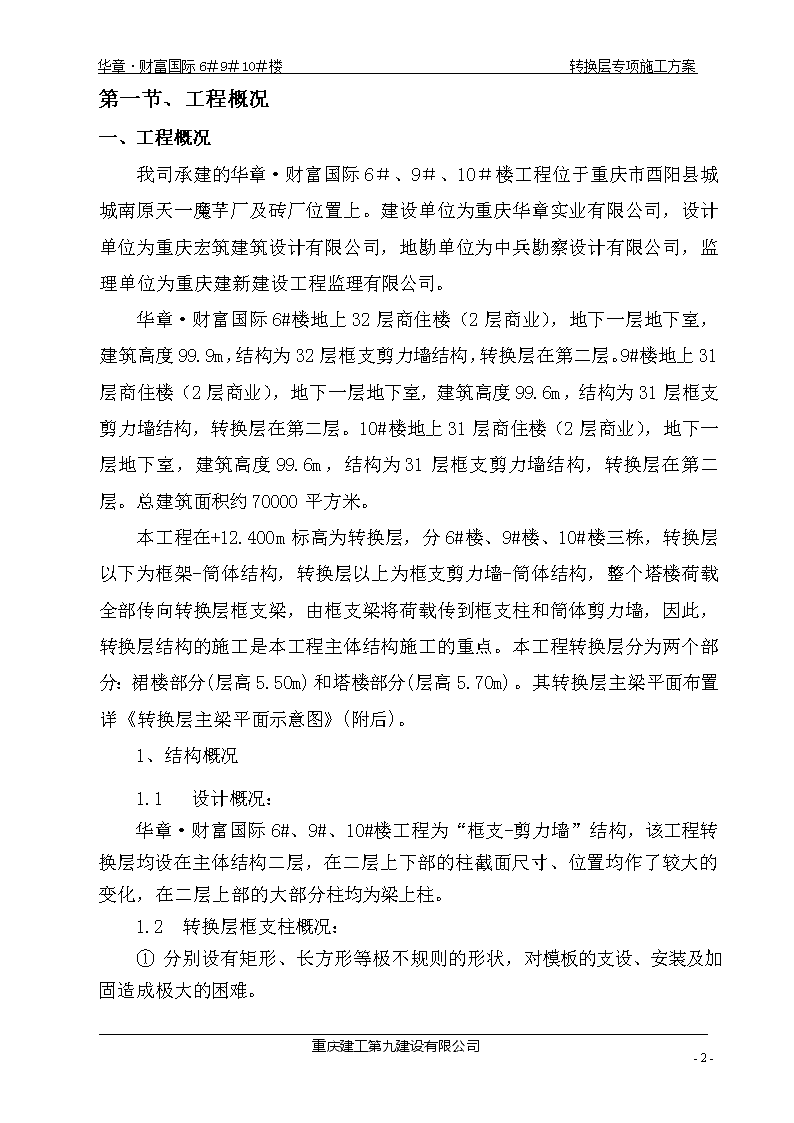

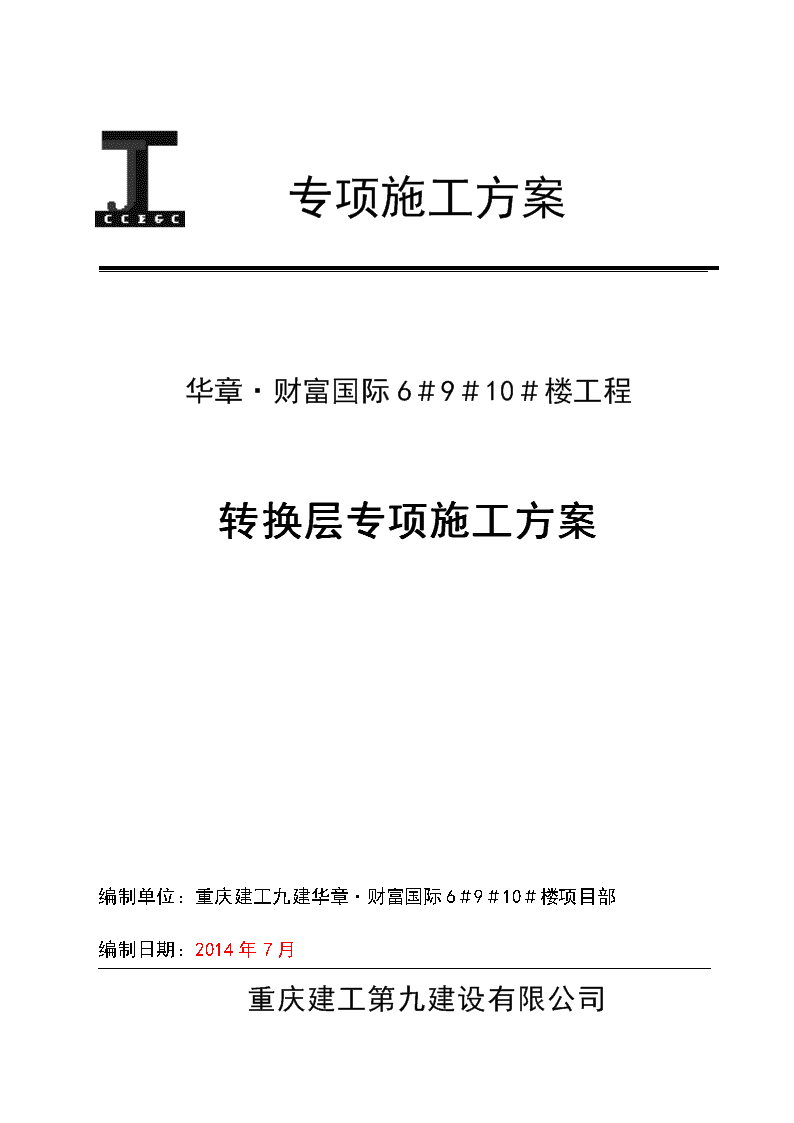

'华章·财富国际6＃9＃10＃楼转换层专项施工方案专项施工方案华章·财富国际6＃9＃10＃楼工程转换层专项施工方案编制单位：重庆建工九建华章·财富国际6＃9＃10＃楼项目部编制日期：2014年7月重庆建工第九建设有限公司-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案目录第一节、工程概况-2-一、工程概况-2-二、施工平面布置-3-三、施工要求-3-四、技术保证条件-4-第二节、编制依据-5-第三节、施工计划-5-一、施工进度计划-5-二、材料与设备计划-6-第四节、施工工艺技术-9-一、技术参数-9-二、工艺流程-10-三、施工方法-10-四、检查验收-10-第五节、施工安全保证措施-10-一、组织保障-10-二、质量保证措施-10-三、安全保证措施-10-四、监测监控-10-五、应急预案-10-第六节、劳动力计划34一、主要管理人员分工34二、劳动力计划表34二、特种作业人员34第七节、计算书及相关图纸-10-【计算书】35附：转换层梁平面布置图、支架搭设平面布置图、转换层砼浇筑示意图、施工进度计划、施工总平面布置图-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案第一节、工程概况一、工程概况我司承建的华章·财富国际6＃、9＃、10＃楼工程位于重庆市酉阳县城城南原天一魔芋厂及砖厂位置上。建设单位为重庆华章实业有限公司，设计单位为重庆宏筑建筑设计有限公司，地勘单位为中兵勘察设计有限公司，监理单位为重庆建新建设工程监理有限公司。华章·财富国际6#楼地上32层商住楼（2层商业），地下一层地下室，建筑高度99.9m，结构为32层框支剪力墙结构，转换层在第二层。9#楼地上31层商住楼（2层商业），地下一层地下室，建筑高度99.6m，结构为31层框支剪力墙结构，转换层在第二层。10#楼地上31层商住楼（2层商业），地下一层地下室，建筑高度99.6m，结构为31层框支剪力墙结构，转换层在第二层。总建筑面积约70000平方米。本工程在+12.400m标高为转换层，分6#楼、9#楼、10#楼三栋，转换层以下为框架-筒体结构，转换层以上为框支剪力墙-筒体结构，整个塔楼荷载全部传向转换层框支梁，由框支梁将荷载传到框支柱和筒体剪力墙，因此，转换层结构的施工是本工程主体结构施工的重点。本工程转换层分为两个部分：裙楼部分(层高5.50m)和塔楼部分(层高5.70m)。其转换层主梁平面布置详《转换层主梁平面示意图》(附后)。1、结构概况1.1设计概况：华章·财富国际6#、9#、10#楼工程为“框支-剪力墙”结构，该工程转换层均设在主体结构二层，在二层上下部的柱截面尺寸、位置均作了较大的变化，在二层上部的大部分柱均为梁上柱。1.2转换层框支柱概况：①分别设有矩形、长方形等极不规则的形状，对模板的支设、安装及加固造成极大的困难。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案②框支柱的柱身断面尺寸较大，钢筋布置较密。③框支柱钢筋全部为三级钢，钢筋直径为20～25。1.3转换层框支梁概况：①框支梁截面尺寸分别有600×1800、800×1800、800×2000、800×2200、1000×2000、1000×2200等。②框支梁跨度一般在5m、6m、7m……等，最大跨度为9.1m。③框支梁钢筋全部为三级钢，钢筋直径为20～28。④框支梁底筋大部分为二排，大梁配筋均为三排，梁底部最大配筋为39根28钢筋。⑤框支梁面筋除部分一般梁只有一排外，其余大梁配筋均为两排。⑥框支梁腰筋间距均为200mm。1.4转换层结构板概况：①转换层结构板为180。②转换层结构板底、面配筋均为Φ12＠200。1.5转换层砼概况：①框支柱砼强度C50，梁板砼强度C45；框架柱砼强度C50，裙楼梁板砼强度C30，砼强度不统一，浇捣难度较大。②梁、柱钢筋多而密，梁截面相对较大。③转换层层高为5.7M，相对较高,给柱砼的浇捣带来较大困难。④板面标高变化较大，给梁板砼的浇捣带来较大困难。2、工程特点（1）承重主梁截面尺寸较大，结构层自重大；（2）梁板砼一次性连续浇筑量大；（3）转换层梁及梁柱节点处钢筋密集。3、施工难点转换层主梁钢筋用量大，绑扎难度高，传统的钢筋绑扎方式不能满足转换层的施工；梁和梁柱节点处钢筋密集，砼振捣难度大,梁板砼一次性浇筑量大，且分层浇筑不留施工缝，砼内在质量控制难度大；-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案主梁体积大，水化热高，内外温差控制、养护保温措施要求高，容易出现温度裂缝。二、施工平面布置施工平面布置图附后三、施工要求1、架子、模板工程。支撑层数的确定(1)施工荷载计算①、转换层梁板砼浇筑时，传给下层楼面的荷载设计值q设新浇砼自重F1=20KN/m2梁板钢筋自重F2=1.2KN/m2模板支撑自重F3=1KN/m2施工人员及设备荷载F4=1KN/m2q设=F1+F2+F3+F4=20+1.2+1+1=23.2KN/m2②下层楼板允许承受的荷载设计值q允下层楼板设计活荷载标准值F1=3.5KN/m2下层楼板板顶和板面面层自重F2=2.5KN/m2永久荷载分项系数r1=1.2可变荷载分项系数r2=1.4q允=F1r1+F2r2=3.5×1.4+2.5×1.2=7.9KN/m2(2)支撑设置层数通过计算：q设=23.2KN/m2＞q允=7.9KN/m2，下层楼板不具有承受上层施工荷载的能力。若要满足转换层在浇筑砼时的施工荷载，必须在下二层搭设结构支撑。而主要是梁的荷载。因此，在下二层进行梁的加固。以形成“梁抬梁、板载板、梁板集中结合”的方式，共同承担转换层施工荷载。确保模板在使用周期内安全、稳定、牢靠；模板在搭设及拆除过程中要符合工程施工进度要求；模板施工前对施工人员进行技术交底，严禁盲目施工。2、钢筋工程。钢筋严格按设计及施工规范要求制作、绑扎。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案3、混凝土工程转换层砼采用商品混凝土泵送工艺，混凝土制作在商品混凝土搅拌站基地制作。要求经常测定骨料含水量，及时调整配合比用水量，确保加水量准确。四、技术保证条件1、安全网络劳务管理秦德银消防管理简广建机械管理王文生产经理夏启斌技术负责人李金念安全负责人简广建项目经理何羽2、由项目技术负责人牵头，编制转换层专题施工方案，再从上到下，层层进行施工技术交底，让所有管理人员乃至班组了解和掌握转换层结构从搭架到砼浇筑等施工程序以及各工序的施工要领、重点注意事项。做到人人事前心中有数，为转换层结构顺利施工作好充分的技术保障。第二节、编制依据1、工程施工合同、补充协议;工程施工组织设计;施工图纸会审纪要。2、重庆宏筑建筑设计有限公司设计的工程施工图。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案3、《木结构设计规范》GB50005-20034、《建筑结构荷载规范》GB50009-2001（06年版）5、《混凝土结构设计规范》GB50010-20106、《混凝土结构工程施工质量验收规范》GB50204-20027、《钢结构工程施工质量验收规范》GB50205-20018、《建筑工程施工质量验收统一标准》GB50300-20019、《施工现场临时用电安全技术规范》JGJ46-200510、《建筑施工模板安全技术规范》JGJ162-200811、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-200812、《插槽式快速拆装脚手架构件》Q/CQJC-001-201113、《建筑施工安全检查标准》JGJ59--201114、《建筑施工高处作业安全技术规范》JGJ80--9115、危险性较大的分部分项工程安全管理办法[建质[2009]87号文]16、建设工程高大模板支撑系统施工安全监督管理导则（建质[2009]254号文）第三节、施工计划一、施工进度计划转换层施工进度计划横道图附后二、材料与设备计划1、钢管的选用(1)本工程塔楼及裙楼部位支撑架钢管均采用普通钢管搭设。(2)钢管应符合现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3092中规定的Q235普通钢管的要求，并应符合现行国家标准《碳素结构钢》GB/T700中Q235A级钢的规定。不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。(3)每根钢管的最大质量不应大于25kg，采用Φ48×3.0钢管。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案(4)钢管的尺寸和表面质量应符合下列规定1)应有产品质量合格证；2)应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》GB/T228的有关规定；3)钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；4)钢管外径、壁厚、断面等的偏差，应符合现行规范《建筑施工扣件式钢管脚手架安全技术规范》JGJ　130-2011的规定；5)钢管必须涂有防锈漆。(5)旧钢管的检查在符合新钢管规定的同时还应符合下列规定1)表面锈蚀深度应符合现行规范《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；2)钢管弯曲变形应符合现行规范《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的规定；3)钢管上严禁打孔。(6)钢铸件应符合现行国家标准《一般工程用铸造碳钢件》GB/T11352中规定的ZG200-420、ZG230-450、ZG270-500和ZG310-570号钢的要求。(7)钢管扣件应符合现行国家标准《钢管脚手架扣件》GB15831的规定。(8)扣件的验收应符合下列规定1)新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证：2)旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；3)新、旧扣件均应进行防锈处理；4)支架采用的扣件，在螺栓拧紧扭力达65N·m时，不得发生破外。(9)连接用的焊条应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118中的规定。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案(10)连接用的普通螺栓应符合现行国家标准《六角头螺栓C级》GB/T5780和《六角头螺栓》GB/T5782。2、木材的选用(1)模板结构或构件的树种应根据各地区实际情况选择质量好的材料，不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材。(2)模板结构应根据受力种类或用途选用相应的木材材质等级。木材材质标准应符合现行国家标准《木结构设计规范》GB50005的规定。(3)用于模板体系的原木、方木和板材要符合现行国家标准《木结构设计规范》GB50005的规定，不得利用商品材的等级标准替代。(4)主要承重构件应选用针叶材；重要的木质连接件应采用细密、直纹、无节和无其他缺陷的耐腐蚀的硬质阔叶材。(5)当采用不常用树种作为承重结构或构件时，可按现行国家标准《木结构设计规范》GB50005的要求进行设计。对速生林材，应进行防腐、防虫处理。(6)当需要对模板结构或木材的强度进行测试验证时，应按现行国家标准《木结构设计规范》GB50005的标准进行。3、竹、木胶合模板板材的选用(1)胶合模板板材表面应平整光滑，具有防水、耐磨、耐酸碱的保护膜，并应有保温性良好、易脱模和可两面使用等特点。板材厚度不应小于12mm，并应符合现行国家标准《混凝土模板用胶合板》ZBB70006的规定。(2)各层板的原材含水率不应大于15%，且同一胶合模板各层原材间的含水率差别不应大于5%。(3)胶合模板应采用耐水胶，其胶合强度不应低于木材或竹材顺纹抗剪和横纹抗拉的强度，并应符合环境保护的要求。(4)进场的胶合模板除应具有出厂质量合格证外，还应保证外观尺寸合格。4、物资供应计划表材料名称单位数量备注-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案钢材t650混凝土M32957模板M27100普通钢管M1200005、主要机具设备计划表：项目名称规格单位数量备注钢筋调直机GJ6—4/8台3钢筋制作钢筋切断机Ф40台3钢筋制作钢筋弯曲机GJ7—40台3钢筋制作电焊机500kVA台3钢筋焊接插入式振动器6米/小泵台10/3混凝土浇筑手提式圆锯台3手提除锈机台3手提式电钻台3塔吊QTZ50、QTZ63台3垂直运输第四节、施工工艺技术一、模板搭设技术参数1、塔楼梁模板(以9#楼KZL3为例)新浇混凝土梁计算跨度(m)8.6结构层高(m)5.7混凝土梁截面尺寸(mm)1000×2200梁侧楼板厚度(mm)180支撑方式梁两侧有板，梁板立柱共用(A)支撑立柱钢管型号(mm)Ф48×3梁跨度方向立柱间距(mm)350梁两侧立柱间距(mm)1400步距(mm)1600楼板立柱间距(mm)1000、1000梁左侧立柱距梁中心线距离(mm)700梁底增加立柱根数3梁底增加立柱依次距梁左侧立柱距离(mm)350,700,1050梁底支撑小梁材料方木小梁材质规格(mm)50×100梁底支撑小梁根数7梁底支撑小梁一端悬挑长度(mm)50面板材质覆面木胶合板面板厚度(mm)15主梁材料钢管主梁材质规格(mm)Ф48×32、裙楼梁模板（以9#楼WKL15为例）新浇混凝土梁计算跨度(m)8.1结构层高(m)5.5-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案混凝土梁截面尺寸(mm)300×700梁侧楼板厚度(mm)120支撑方式梁两侧有板，梁板立柱共用(A)支撑立柱钢管型号(mm)Ф48×3梁跨度方向立柱间距(mm)500梁两侧立柱间距(mm)1000步距(mm)1600楼板立柱间距(mm)1000、1000梁左侧立柱距梁中心线距离(mm)500梁底增加立柱根数1梁底增加立柱依次距梁左侧立柱距离(mm)500梁底支撑小梁材料方木小梁材质规格(mm)50×100梁底支撑小梁根数4梁底支撑小梁一端悬挑长度(mm)250面板材质覆面木胶合板面板厚度(mm)12主梁材料钢管主梁材质规格(mm)Ф48×33、塔楼板模板（以9#楼为例）新浇混凝土板厚(mm)180模板支架高度(m)5.37板长(m)3.2板宽(m)2.3立柱型号(mm)Ф48×3纵距(mm)1000横距(mm)1000水平拉杆步距(mm)1600立柱距混凝土板短边(mm)100立柱距混凝土板长边(mm)150面板材质覆面木胶合板面板厚度(mm)15小梁材质方木小梁材质规格(mm)50×100小梁间距(mm)200小梁距混凝土板长边距离(mm)50两端各悬挑长(mm)100、100主梁材质钢管主梁材质规格(mm)Ф48×3主梁布置方式垂直楼板长边可调托座内主梁根数24、裙楼板模板（以9#楼为例）新浇混凝土板厚(mm)120模板支架高度(m)5.17板长(m)4.2板宽(m)2.2立柱型号(mm)Ф48×3纵距(mm)1000横距(mm)1000水平拉杆步距(mm)1600立柱距混凝土板短边(mm)100立柱距混凝土板长边(mm)100面板材质覆面木胶合板面板厚度(mm)15小梁材质方木小梁材质规格(mm)50×100小梁间距(mm)200小梁距混凝土板短边距离(mm)100两端各悬挑长(mm)50、50主梁材质钢管主梁材质规格(mm)Ф48×3主梁布置方式平行楼板长边可调托座内主梁根数2-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案二、工艺流程定位放线→绑扎转换层墙、柱钢筋→支柱、墙模板→搭设转换层梁板支撑架→浇柱、墙砼→支梁底模→绑扎梁筋→支梁侧模及梁柱节点模→支楼板底模→绑扎板筋→转换层下第二、三层架加密加固→钢筋隐蔽验收检查→梁板砼浇筑→覆盖薄膜、浇水养护14d。三、施工方法(一)定位放线(1)在6.70m标高层梁板砼浇筑完成后，由施工组负责立即测放出控制轴线，并用墨线标注在楼面上，根据控制轴线，按设计图对转换层柱墙主次梁等细部尺寸分墨，用墨斗将细部尺寸线弹在6.70m层板面。(2)钢管架搭设完毕后，在支撑梁底模及钢筋笼的水平杆上用吊线坠将6.70m层板面的进行细部尺寸线引测在水平杆上，作为梁底模安装、钢筋就位及剪力墙肢定位的控制线。(二)脚手架工程1、支撑体系设计要求（1）根据转换层结构自重荷载和施工过程荷载计算，必须布置二层支撑架。（2）为确保转换层施工荷载能通过钢管支撑体系传递给其下层梁、柱，在转换层大梁的立杆下垫设横向槽钢，避免大梁的荷载直接作用于下层板上。（3）转换层施工荷载及构件荷载能够有效通过钢管支撑体系传递给其下层梁、柱，首先必须保证支撑体系的强度和刚度。（4）根据荷载情况对转换层大梁下的支撑体系进行设计，确保支撑体系的整体稳定性(立杆)，大小横杆的抗弯强度和扰度满足规范要求，连接扣件抗滑满足规范要求。（5）对于转换梁下为板的情况，因下层楼板不能承受每一次浇筑梁的施工荷载。因此下面钢管架尽量增加斜撑，使传到板的荷载向主次梁传递。2、钢管排架搭设尺寸确定转换层大梁模板支撑系统采用φ48×3.0mm普通钢管-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案架搭设成满堂排架，其架体尺寸与受力方式有关。将可调支托安放于钢管支撑顶端，木枋安放于可调支托上的受力方式最为合理，钢管承受的是轴向压力。根据转换大梁1000×2000mm荷载计算为例，本工程转换大梁下钢管排架横向间距350，纵向间距350，水平大横杆步距1600。900、1000宽的梁下每排为3根立杆，600及600宽以下的梁下每排为1根立杆。小横杆与立杆均采用双扣件连接。为有效扩散立杆传递的竖向荷载、加强架体底部的稳定，必须纵横向通长设置扫地杆钢管，距地不大于200，并大梁下横向支垫槽钢扩大受力面。(1)转换层下第一层支撑架①、立杆：梁下立杆间距350×350，板下立杆间距＠1000。②、转换层框梁及次梁下横杆：横杆步距均按1600考虑，梁下剪刀撑（交叉各1根）间距1050，梁侧斜撑杆间距1050，靠框架柱处斜撑3排（每排3根）。③、转换层板下横杆：纵横向水平横杆间距1600，剪刀撑（6m长钢管45～60度角）间距2000（即间隔1根立杆加一片剪刀撑）。(2)转换层下第二层支撑架①、已搭设框梁及次梁下支撑加密加强：梁下立杆＠500，梁下横杆间距1600，剪刀撑杆间距2000，梁侧斜撑杆间距2000，靠框架柱处斜撑3排（每排3根）。②、板下：立杆＠700-1200，纵横向横杆间距1600，纵向横杆间距与立杆、横向横杆相对应，剪刀撑（6m长钢管45～60度角）间距2000。(3)转换层下第三层支撑架①、已搭设框梁及次梁下支撑加密加强：梁下立杆＠500，梁下横杆间距1600，剪刀撑杆间距2000，梁侧斜撑杆间距2000，靠框架柱处斜撑3排（每排3根）。②、板下：立杆＠700-1200，纵横向横杆间距1600，纵向横杆间距与立杆、横向横杆相对应，剪刀撑（6m长钢管45～60度角）间距2000。3、转换层下第一层斜撑体系设置-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案梁高大于1800的转换大梁均在转换层下第一层设斜撑（转换梁下为板的层层设斜撑），由它将大梁一部分施工荷载传递给柱，减少转换层下两层相应部位框梁承受的荷载，斜撑设置在转换层大梁底两端，每端共布置斜撑杆三排，每排三根。为减少斜撑杆的长细比以防失稳破坏，在每排斜撑杆的两端及中部设数道水平横杆，同时将所有的斜撑杆与梁下排架扣接为一体，以形成稳定可靠支撑体系。梁侧斜撑杆按大于或等于45°角设置，斜撑杆上端伸至模板底并与梁底模外钢楞相扣接，并作双扣件抗滑移保险，斜撑杆的下支点为柱面根部。斜撑排距按转换层支撑示意图规定布置。转换层梁下斜撑支撑体系示意图，如图1所示。转换层板下模板支撑体系示意图，如图2所示。1）3.15层架子加固同6.70米层立杆@3503.15槽钢6.7012.40-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案212.40.006.70剪刀撑@2000@20015mm厚竹胶板1600垫木4、支撑架搭设施工及注意事项(1)架子搭设规定搭设支撑架必须按有关操作规程规定认真执行，搭设前由施工员向搭架班组进行技术交底，使作业班组每个成员掌握搭架顺序和要领。高处搭架时，必须系挂安全绳。周边防护架搭设前，由安全员发布命令，随着主体结构的上升，防护架体也随之升高，要求安全员与施工员搞好配合，在建筑周边，先搭设或升高建筑周边防护架，施工员才能安排搭设楼层周边支撑架的搭设，且支撑架和防护架不准连接在一起。周边防护架架高应高出正施工层≥1.5m，同时设2～3道水平栏杆和挂安全网。所有斜撑杆要尽量与梁下排架同时搭设，如跟不上，也必须保证在大梁钢筋骨架就位前搭设完毕，以确保斜撑支架与梁下排架同步受力。所有斜撑杆要尽量与梁下排架的立杆、横杆相扣接（用转向扣件），以增强斜撑支架的整体性和稳定性。梁下排架的立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。搭设时应尽量将上、下层立杆对齐，转换层下第二层支撑在3.15-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案m层浇筑后不要拆除，且应对主梁下支撑进行加密加强。模板及其支架在安装过程中，必须设置足够的临时固定设施，以防倾覆。梁支承架水平杆应与已成型的框架柱用钢管抱箍连成一体，在每根柱子位置由底到顶连续设置拉结点，其竖向间距与每个步距相等。斜撑架支设于楼层的边梁上，每边设置2排，为减小斜杆的长细比，防止发生失稳而失去作用，在每排斜杆上设数道水平横杆，与架体的立杆及水平杆相交处用扣件连成一体。所有斜杆按与地面呈45°～60°设置。为防止斜杆底部滑移，在砼梁面留设短钢筋，使其插于架管中以固定斜杆。支撑架的立杆和斜杆接长采用对接接长，以保证杆件受力良好。架体搭设完成后，由施工员带领班组自检合格后，再由质检员、安全员组织验收，对验收发现的问题必须无条件整改，验收合格后才准浇筑砼。(2)架子搭设顺序立杆→安设第一步架的大小横杆→铺竹跳板→安设第二、三、四步架的大小横杆→斜撑或剪刀撑杆，且应分别铺设每步架的竹跳板。(3)杆件搭设立杆搭设：立杆安放应垂直，其垂直度应≤1/300；立杆接头应错开，采用不同长度的钢管参差布置，相邻两根立杆接头应相互错开50cm以上，并应尽量避免在同一步架内；立杆接头连接采用对接扣件连接。大横杆搭设：大横杆应安平顺，在每一面架体范围内杆水平偏差应≤1/250，且全架长的水平偏差不大于5cm；相邻步架的大横杆应分别搭设在立杆内、外侧，紧靠立杆，并与立杆扣牢。支撑杆件相交伸出的端头，均应大于100mm，以防止杆件滑脱。斜撑杆搭设：其下端支撑在下层的边梁上，上端用旋转扣件与悬挑立杆相连，同时在斜撑杆的下步(扫地杆)、中步用大横杆将斜撑杆连接成片。剪刀撑搭设：在立杆外侧设剪刀撑，其中一根撑杆紧靠立杆，并与立杆扣牢，另一根撑杆应与伸出的小横杆扣牢，必要时，应对每步架上的小横杆根据剪刀撑位置进行适当调整。楼板支撑的剪刀撑每隔5根立杆设一道，剪刀撑与楼面夹角为45°～60°，每道剪刀撑用旋转扣件连接4-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案根以上立杆。影院部分搭设高度大于8米的，应在最顶两步水平拉杆中间加设一道水平拉杆。剪刀撑斜杆两端扣件与立杆节点(即立杆与横杆的交点)的距离应小于20cm，斜杆下端与立杆的连接点离地面不得大于30cm，以保证架子的稳定性。剪刀撑与已形成的柱子抱箍采用扣件连接牢固。(4)扣件连接要求扣件连接拧紧螺栓时，应将螺栓根部放正，扣件拧紧力则控制在40～60N.m范围内，检查螺栓拧紧度时，应采用扭力搬手实测，不得采用手感心估猜判定法；大横杆对接时，扣件开口应水平朝向架子内侧，螺栓应朝上；直角扣件安装时，其中一个必须开口朝上。在浇筑转换大梁砼前对架体所有连接扣件进行全面紧固检查一遍，以确保受力良好。5、支撑体系拆除(1)墙、柱模板及梁侧模拆除：保证砼表面及棱角不因拆模而受破坏后方可拆除非承重模板。(2)梁板底模及支撑拆除：待砼强度达到规范规定值后方可拆除。(3)拆模时必须注意确保砼结构的质量和安全，拆模顺序是先拆除承重较小部位的模板及其支架，然后拆除其他部分的模板及其支架；例如，先拆非承重的侧模，然后再拆承重的水平向模板等。(三)、模板工程1、柱子模板体系矩形柱子模板面板采用18mm厚覆面木胶合板，背楞用50×100mm木枋。每根柱子用四块预拼板，每块板4根背枋。柱模一次性配至梁底。柱模板箍采用φ48×3.0mm短钢管和φ12高强对拉螺栓交错对拉，间距400mm。定位箍采用φ48×3.0mm短钢管，间距上、中、下各一道。2、筒体墙模板体系筒体墙砼模板体系面板采用18mm厚覆面木胶合板。水平横肋采用50×100mm木枋，竖向间距250mm。竖肋采用φ48×3.0mm钢管，间距1000mm。墙侧模设置φ12高强对拉螺栓，水平间距450mm，竖向间距300mm。模板水平接缝必须错缝相接。为了保证模板平整，木背枋与模板接触面作刨光处理。3、梁、板模板体系-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案梁侧模、底模均采用15mm厚覆面木胶合板，背楞用φ48×3.0mm钢管，梁侧模设置φ12高强对拉螺栓。水平间距600mm，竖向间距400mm。模板水平接缝必须错缝相接。板模板采用15mm厚覆膜胶合板，现场拼装。龙骨50×100mm木枋，间距200mm。为保证梁板阴角部位方正、垂直。梁板模板在该处采用刨光的木枋锁口处理。4、模板施工要求(1)梁底模起拱按规范规定，当梁净跨大于6m时，梁底应按规定起拱，即铺设梁底模时应向上起一定拱，本工程起拱高度按0.3%L。(2)梁侧模拉结加固由于转换层梁截面较高，因此大梁浇筑砼时产生的侧压力比较大，梁侧模板除了用钢管（局部加双钢管）加强夹撑外，还须按一定间距布置对拉螺栓，以抵抗砼侧压力，防止爆模。对拉螺栓根据其承受的拉力N=P·A计算出螺栓截面积，从而选出螺栓规格，本工程转换层对拉螺栓规格经计算为φ12，但螺栓竖向和水平间距必须调小。(3)其它要求转换层楼板支模按一般楼板底模支模法执行，考虑到楼板180厚，其模板下所铺木枋间距应控制在200mm。模板拼装前须逐块修整板面、边框，砼残渣、水泥浆清洗干净，并涂刷水质脱模剂。模板边沿要求顺直方正，拼缝严密，板缝应不大于1.5mm。模板拆除时间，转换层主梁模板、楼板及次梁模板必须在砼强度等级达到100%后才准拆模。况且木模有保湿保温作用，对砼养护十分有利。(四)、转换层钢筋工程施工转换层大梁的含钢量大、主筋长、布置密，在梁两端相交的柱节点区，钢筋更加密集且层数多，任何一根主筋的就位错误，均会造成大量的返工。因此，准确翻样和下料，合理安排好钢筋就位次序是钢筋施工的关键。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案1、钢筋翻样和下料钢筋翻样前必须弄清设计意图；审核、熟悉设计文件和有关说明；掌握现行规范的有关规定。翻样时要结合实际并考虑方便施工。为方便钢筋的安装就位，满足设计及规范要求，必须对所有梁主筋按就位顺序进行编号。2、大梁主钢筋排列由于梁主筋数量设计比较多，上下层筋最多都需要排三排，计算钢筋间距本身就非常小，再考虑到纵横向梁主筋交叉影响以及应给上部薄壁柱插筋留出位置，导致大梁主筋间距不能按等距离排列，肯定导致大梁主筋间距有的稍微稀一点，有的主筋之间基本无空隙。征得设计同意，为保证砼浇筑质量，可采用二根钢筋并筋方式，详见11G101-1，P56页。3、纵横向交叉主梁和主次梁钢筋布置转换层结构纵横向交叉主梁和主次梁，一个向主梁或次梁主筋放在另一向主梁主筋之上，特别是节点处钢筋重叠非常多，显然另一向主梁主筋必须稍微降低，否则楼面或局部点肯定将被抬高5～10cm，大梁钢筋绑扎过程中一方面要注意各层各向钢筋的前后穿插顺序，另一方面要注意各层钢筋的位置，并对交叉梁主筋该降的要事前考虑好，对节点处重叠钢筋努力压低。4、大梁钢筋的安装与就位钢筋安装顺序：搭钢管搁架→分层铺设下部纵筋→分层挂吊上部纵筋→套箍筋→放吊筋→拆搁架下横杆，下纵筋与箍筋绑扎固定→上纵筋与箍筋绑扎固定→梁底保护层→骨架就位→绑扎吊筋、柱节点箍筋→穿负筋、腰筋→薄壁柱、构造柱插筋等。大梁钢筋的安放在梁底模铺设结束后进行。先在大梁上方搭设间距为1000mm的临时钢管搁架，搁架下横杆高出梁底30～35cm，上横杆比梁面高10～15cm。在搁架下横杆上铺设梁的最下一排纵筋，之后按一排横杆（横杆与搁架立杆扣接并贴紧下层纵筋）铺设一排纵筋的原则，铺设完梁下部的全部主筋；在搁架的上横杆上铺设梁最上排面筋，用φ10筋制成的“S”钩在上挨批面筋上挂起上部第二排纵筋，同样用“S”-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案钩在第二排纵筋上挂起第三排纵筋，直至梁上部纵筋全部逐层挂起；主筋铺设完后，套箍筋、放吊筋；由下而上逐根拆除搁架下横杆，同时将下部纵筋与箍筋绑扎固定；同样由下而上把上部挂起的纵筋与箍筋绑扎固定；放置梁底保护层垫块(Φ25短钢筋，间距800，)、梁侧垫块和排与排主筋之间的垫铁(Φ25短钢筋，间距1.5m，长度为梁宽－50)；松动扣件，放下搁架的上横杆骨架就位。最后，穿负筋、腰筋、拉筋等。在梁底模的两端划线定出每排纵筋的分布位置，同时确定它们各自在节点的位置，主筋排列必须按次序对号入座。安装柱节点箍筋时，必须按事先确定的位置和数量，在主筋铺设的同时将柱箍筋放置在各层主筋之间，待大梁钢筋骨架就位后，按由上而下的顺序将柱箍同柱主筋绑扎固定。柱节点箍筋不得少放、漏放。安装梁纵筋要注意梁与梁之间的协调，按先大梁后小梁的，顺序纵筋依次交叉穿插，上下交替搁置，以保证主筋在梁内的设计位置。大梁的上下几排钢筋在绑扎时要保证上下对齐，形成垂直的钢筋间隙。以保证钢筋之间有足够的间隙，便于下振动棒浇捣砼，确保砼的浇灌质量。梁筋保护层：鉴于梁钢筋骨架重，底筋高度不一，用Φ25、Φ22短钢筋50长作垫块(间距800，呈梅花状布置，以保证钢筋位置准确)，在梁骨架就位前放置好。短钢筋刷防锈漆。梁侧面采用专用塑料垫卡，间距0.5m。5、板筋绑扎(1)绑扎顺序：板筋间距分墨→底层筋绑扎、水电预留安装及验收→面筋分墨→面筋绑扎→板筋保护（设置专门人行通道）。板筋绑扎同常规楼板。(2)双层双向钢筋面筋位置固定，采用Φ12铁马凳，纵横间距≤800。(3)板底筋保护层：板底筋接要求垫好小花岗石垫块(间距≤700)，垫块应垫在纵向横向钢筋的十字交叉点下边。6、薄壁异形柱插筋施工(1)由专职测量组对轴线进行全面、准确放线，依照轴线对12.40m标高以上薄壁异形柱进行分墨（此工作在板筋绑扎前进行）。(2)-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案薄壁异形柱分墨放线，并检查无误后，在相应位置焊接定位箍筋（点焊于梁筋上），对轴线进行一次复核，并汇同设计，监理进行轴线验收。(3)轴线验收无误后，按薄壁异形柱柱筋规格、数量布置大样图进行插筋，并点焊于定位箍筋上。在高出定位箍筋600处加设锁口箍，扶直定位。薄壁异形柱插筋定位,详下图。(五)、转换层结构砼施工由于转换层砼每一次浇筑量都大，在砼浇筑前，应做好人、材、物的充足准备，特别是商品砼的供应，事前必须认真落实和组织，以确保转换层结构连续浇筑。1、砼制作转换层砼采用商品砼泵送工艺，砼制作在商品砼搅拌站基地制作。要求经常测定骨料含水量，及时调整配合比用水量，确保加水量准确。根据设计要求转换层梁板混凝土内掺加10%的JQ-H砼外加剂代替等量水泥。(1)材料要求a、粗骨料(石子)必须经过选择，既不能过大(由于转换层钢筋密集，石子过大可能落不下而导致砼不密实均匀)，也不能过小，粒径控制在5～20mm范围，含泥量不超过1%。b、细骨料含泥量不超过1%，细度模数＞0.8。c、粗细骨料要求经常测定其含水率。d、水泥采用大厂生产的普通硅酸盐水泥。e、外加剂(粉煤灰、泵送剂、高效减水剂、缓凝剂、聚丙烯纤维等)必须按规定有合格证等证。必须严格控制粉煤灰的掺量。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案(2)制作要求a、必须按施工方通知的砼强度等级、凝结时间及现场所需要坍落度(本工程转换层处于正处于夏季施工，坍落度为200±20mm)的要求进行制作，并控制好和易性，特别检定其到场坍落度损失是否较大(到现场的砼塔落度控制在200+20mm)。b、砼配合比应通过掺高效减水剂，尽量降低水灰比，减少现场砼内部水化热。c、砼配合比应通过掺缓凝剂，尽量延迟砼初凝时间(控制在10～12小时)，防止浇筑过程中形成施工冷缝。d、装料顺序必须按规定，不得错乱。e、计量必须准确，制作前详细检查搅拌站的自动计量控制系统是否正常。f、搅拌时间：应按事先确定的搅拌时间严格控制，即不能短也不允许太长，保证搅拌均匀。g、正式制作前，应根据试验配合比为参考，根据粗细骨料的含水率以及现场通知的塔落度等要求对配合比进行适当调整(最好先试制作并对坍落度、和易性等进行鉴定检查是否符合要求)，得出实际施工配合比，再正式制作。2、混凝土运输和现场泵送根据图纸计算的转换层浇筑总量及浇筑总控时间，每栋转换层梁板(包括柱头)每次砼浇筑方量较大，因此砼输送车应不少于10辆，以确保每小时浇筑砼量不少于20～25m3。现场布置2台输送泵，泵送至各浇筑点。3、混凝土浇筑时取样送验商品砼到场后，由施工方试验员和搅拌站试验员共同及时检验其塌落度，保证满足砼现场浇筑需要。砼浇筑时，现场试验员应按规范规定的抽取方法和抽取数量随机取样作试件(标养试件和同条件养护试件以及3组临时试件)，该过程应请监理见证。4、浇筑与振捣(1)砼浇筑方法及顺序-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案砼施工采取“水平分段分层、薄层浇筑、循序渐进、一次到顶”的方法。保持砼梁全高均匀上升，每层浇筑厚度控制在500mm以内。并保证上下层浇筑时间间隔不超过砼初凝时间。板的分幅宽度不得大于4m。将柱梁浇筑完沉实1～2小时后，再浇板砼，避免梁、板之间产生裂缝。(2)砼浇筑施工要点使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实，移动步距不大于振捣作用半径的1.5倍（一般为30～40cm），振捣上一层时应插入下层5cm,以消除两层间的接缝。梁柱节点等钢筋密集处，一方面不好下料，另一方面不好振捣，且最容易出现质量事故，为此要求：一方面管理人员对该处浇筑必须跟班监督，确保料下到底且振捣不漏振；另一方面，若遇到钢筋非常密集导致料下不去或振动棒插不下去，应事前准备2台平板振动器挂在外模侧振动，同时准备一些钢管（一端事前打憋），用该憋钢管人工将挡事梁的主筋稍微翘开，以便振动棒插下去，但注意完成操作后应尽量将被翘开的梁主筋恢复。转换大梁底部、柱顶，钢筋净距小于振动棒直经，φ50振动棒不能伸入。由于砼流动性大，几乎无孔不入，此时振动钢筋即可保证砼密实，并辅助φ30小振动棒。由于砼流动性大，入模后坡度较缓，应注意对斜坡底部的振捣。值得提醒的是，第一次砼下料厚度必须高于底层受力主筋100mm以上，同时用铁锤敲打梁底和柱顶，据声音判断砼是否处于“全充满”状态。若发现砼未充满，开窗补料。梁下部受力主筋被砼覆盖后，其上砼浇筑就十分容易。混凝土浇筑，为便于沿水平逐层上升并方便检查，应在大梁内侧模板上每隔一定距离，测上标高，划上分层线，使之便于观测和控制；同时应注意使各浇灌区段浇筑、下灰进度应大体均衡，以避免各区层次不一，高低不平，造成较大高差；或振动低处，使高处已振实的混凝土受侧振而松塌。砼表面标高、平整度控制：采用纵横间距不大于4.5m设置钢筋桩，作上板面标高标识，砼收光时拉通线纵横控制。表面处理要求按如下方法进行：①铝合金刮平→②砼提浆机提浆磨平→③扫帚扫毛。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案砼浇筑前对模板及其支架、钢筋和预留孔洞必须进行检查，并作好记录，符合设计要求后方能浇筑砼；在砼浇筑过程中应经常观察模板、支架情况，当发现有变形、移位时，应及时采取措施进行处理。梁砼最高入模温度控制在28℃以下。5、砼保湿保温和养护大体积砼施工中合理选择养护方法、加强养护措施至关重要。优先使用木模板，板缝处粘贴塑胶带密封，使其不漏浆、不渗水、不透气，形成高湿度热养护的良好环境。砼养护采用保温、保湿养护方法，使砼块体处在封闭的高温湿热养护条件下，迅速提高砼抗拉强度。大体积砼养护采用砼浇注完12小时内覆盖两层塑料薄膜和两层湿草袋,并随时保持草袋湿润。夏季施工时，砼表面水分蒸发极快，砼浇筑后约20分钟，其表面可能就“结壳”，其后度约3-5mm。解决的办法：砼浇筑后立即用薄膜覆盖，防止阳光直晒，减小砼失水速度，同时加强养护。砼终凝后立即派专人每天24小时洒水养护14天。为防止大体积砼的温度裂缝，在转换层大梁中预埋冷却水管，砼浇筑成型后，通过循环的冷却水进行降温，减少砼的内外温差。6、砼浇筑注意事项在其下层实际砼结构抗压强度达到设计抗压强度100%后，才允许转换层砼浇筑。浇筑砼时应经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情况，发现问题应立即处理，并应在已浇筑的砼凝结前修正完好。转换层上薄框竖向结构插筋，必须先放线并作控制线，砼浇筑时应及时复核并纠偏，确保砼成型后插筋位置准确。若遇到突发事件，一方面应在梁边跨1/3范围紧急留设施工缝，另一方面电话通知主管领导，发生支撑杆件变形应立即停止浇筑，必要时用千斤顶临时顶撑再安排架工对相关支撑杆件进行加固，发生爆模，轻微爆用千斤顶顶，严重爆则立即拆模重新关模，发生安全事故按项目部所下发的“安全生产紧急预案”处理。7、砼浇筑施工保证措施1)、防止停水停电保证措施-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案为保证砼浇筑顺利进行，提前与供电供水部门联系，确保砼浇筑这段时间不停水、停电，并做好备用电源和供水设施。2)、防雨保证措施施工期间如下大雨，采用钢管脚手架搭设防护棚，上面满铺彩条布。并及时对已浇筑砼的部位进行遮盖，避免雨淋、冲刷，降低强度。准备彩条布1200m2。3)、人员保证措施搞好现场组织工作，配备精干劳动力，保证足够的人员满足施工需要。前台必须保证4个人同时打棒。一线操作人员采用两班制作业。每一工作班浇筑现场必须有一名工长值班，项目部其它部门人员均安排有人员值班。4)．设备故障应急a.为防止砼施工中泵机故障，现场准备二台中压泵。b.塔机在砼浇筑前应全面检查，并在砼浇筑中保证专业维修人员值班。c.振动棒、电机、焊机等小型设备现场有多余储备，防止施工中出现故障，影响施工。5).砼供应应急砼施工采用不留施工缝，故一但开始浇筑，便不能中途停止。施工中采用2台50m3／h中压泵操作，需10辆以上的罐车9m3／车）运输砼。为避免因上、下班高峰交通路线堵塞,影响砼的供应，现场浇筑砼的罐车须轮流保持1—2辆（至少一辆）待浇筑，以应急砼供应不急时，接应作业面砼丢置的部位。四、检查验收1、不满足要求的相关材料一律不得使用，采用问责式制度，支撑架搭设完毕必须经相关责任单位验收合格后方可使用。2、施工过程中加强管理，加大检查力度，将隐患消灭在初始状态，避免遗留安全隐患和加固时人力、物力大量耗费。确保一次验收通过。3、砼结构观感质量符合相关验收标准，少量的缺陷修补完善。4、钢筋工程允许偏差及检验方法见下表：-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案序号检测项目规范允许偏差检测方法1网的长度、宽度±10mm尺量2网眼尺寸焊接±10mm尺量连续三档取其最大值绑扎±20mm3骨架宽度±5mm尺量检查4骨架长度±10mm尺量检查5受力钢筋间距±10mm尺量两端间各一点取最大值排距±5mm6箍筋构造筋、间距焊接±10mm尺量连续三档取其最大值绑扎±20mm7钢筋弯起点位移±20mm尺量检查5、预埋件和预留孔洞的允许偏差如下表：项目允许偏差(mm)预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10，0预埋螺栓中心线位置2外露长度+10，0预留孔中心线位置10尺寸+10，06、现浇结构模板安装的允许偏差及检查方法如下表：项目允许偏差（mm）检查方法轴线位置5钢尺检查底模上表面标高±5水准仪或拉线、钢尺检查截面内部尺寸基础±10钢尺检查柱、墙、梁+4,-5钢尺检查层垂直高度不大于5m6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相临两板表面高低差2钢尺检查表面平整度52m靠尺和塞尺检查-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案7、现浇混凝土工程的主控项目和一般项目严格按GB50300-2001验收，其允许偏差项目应符合下列要求：序号检测项目规范允许偏差检测方法1轴线位移基础15mm尺量检查主体5mm2标高层高±5mm用水准仪和尺量检查全高±30mm3截面尺寸基础+15mm-10mm尺量检查主体±5mm4柱墙垂直度每层5mm经纬仪或吊线检查全高H/1000且不大于30mm5表面平整长8mm检测尺和锲形塞尺检查第五节、施工保证措施一、组织保障1、安全保证体系-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案二、质量保证措施(一)钢筋工程1、检查钢筋是否有出厂合格证明和复检报告。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案2、钢筋外表面如有铁锈的应在绑扎前清除干净，锈蚀严重侵蚀断面的钢筋不得使用。3、应将绑扎钢筋地点清扫干净。4、按图纸和操作工艺标准向班组进行安全、技术交底。5、钢筋制安实行挂牌制，按图纸要求及规范要求，按进场钢筋的实际长度进行配筋设计，合理的使用原材料，所进行配筋设计的钢筋焊接接头位置、焊接长度、搭接位置、搭接长度、锚入支座的长度等都必须满足图纸及施工验收规范要求，钢筋按配筋设计进行配料、下料，焊接制作成型，半成品加工的顺序应满足现场绑扎的施工顺序，并按要求进行有序堆码，防止顺序混乱造成多次往返搬运损坏，影响工程的质量。(二)模板工程1、认真仔细地学习和阅读施工图纸，吃透和领会施工图的要求，及时提出不明之处，遇工程变更或其他技术措施，均以施工联系单和签证手续为依据，施工前认真做好各项技术交底工作，严格按国家颁行《混凝土结构工程施工质量验收规范》GB50204-2002和其它有关规定施工和验收，并随时接受业主、总包单位、监理单位和质监站对本工程的质量监督和指导。2、认真做好各道工序的检查、验收关，对各工种的交接工作严格把关，做到环环扣紧，并实行奖罚措施。出了质量问题，无论是管理上的或是施工上的，均必须严肃处理，分析质量情况，加强检查验收，找出影响质量的薄弱环节，提出改进措施，把质量问题控制在萌芽状态；3、严格落实班组自检、互检、交接检及项目中质检“四检”制度，确保模板安装质量；4、混凝土浇筑过程中应派专人3～5名看模，严格控制模板的位移和稳定性，一旦产生移位应及时调整，加固支撑；5、对变形及损坏的模板及配件，应按规范要求及时修理校正，维修质量不合格的模板和配件不得发放使用；6、为防止模底烂根，放线后应用水泥砂浆找平并加垫海绵；-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案7、所有柱子模板拼缝、梁与柱、柱与梁等节点处均用海绵胶带贴缝，楼板缝用胶带纸贴缝，以确保混凝土不漏浆；8、模板安装应严格控制轴线、平面位置、标高、断面尺寸、垂直度和平整度，模板接缝隙宽度、高度、脱模剂刷涂及预留洞口、门洞口断面尺寸等的准确性。严格控制预期拼模板精度；9、严格执行预留洞口的定位控制，预留洞口时，木工严格按照墨线留洞；10、所有竖向结构的阴、阳角均须加设橡胶海绵条于拼缝中，拼缝要牢固；11、阴、阳角模必须严格按照模板设计图进行加固处理；12、为防止梁模板安装出现梁身不平直、梁底不平下挠、梁侧模胀模等质量问题，支模时应将侧模包底模，梁模与柱模连接处，下料尺寸应略为缩短等。(三)混凝土1、隐蔽工程，模板工程均验收合格后，方出商品砼采购单，采购单详细填写工程地址，施工部位，强度等级，需求方量，添加剂，坍落度，浇筑时间等相关信息，正式施工前24小时电话再次确认砼站材料储备，供应能力等相关信息。确保砼浇筑正常进行。2、根据实验室砼配合比，派相关人员在搅拌站进行监督和检测。3、开盘前检查砼配合比报告，实测砼坍落度，符合要求，方可进行浇筑，浇筑过程中按相关要求进行抽查。4、砼浇筑前输送管线的布置方式符合方案要求，浇筑过程中坚决避免堆载过大现象。5、墙、柱和梁板分开浇筑，竖向结构达一定强度后方可作为模板支架的约束端。三、安全保证措施1、应遵守高处作业安全技术规范的有关规定。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2、模板及其支撑系统在安装过程中必须设置防倾覆的可靠临时设施。施工现场应搭设工作梯，工作人员不得爬模上下。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案3、登高作业时，各种配件应放在工具箱或工具袋中严禁放在模板或脚手架上，各种工具应系挂在操作人员身上或放在工具袋中，不得吊落。4、装拆模板时，上下要有人接应，随拆随运，并应把活动的部件固定牢靠，严禁堆放在脚手板上和抛掷。5、装拆模板时，必须搭设脚手架。装拆施工时，除操作人员外，下面不得站人。高处作业时，操作人员要扣上安全带。6、安装墙、柱模板时，要随时支设固定，防止倾覆。7、对于预拼模板，当垂直吊运时，应采取两个以上的吊点，水平吊运应采取四个吊点。吊点要合理布置。8、对于预拼模板应整体拆除。拆除时，先挂好吊索，然后拆除支撑及拼装两片模板的配件，待模板离开结构表面再起吊。起吊时，下面不准站人。9、在支撑搭设、拆除和浇筑混凝土时，无关人员不得进入支模底下，应在适当位置挂设警示标志，并指定专人监护。10、在架空输电线路下安装板时，应停电作业。当不能停电时，应有隔离防护措施。11、搭设应由专业持证人员安装；安全责任人应向作业人员进行安全技术交底，并做好记录及签证。12、模板拆除时，混凝土强度必须达到规定的要求，严禁混凝土未达到设计强度的规定要求时拆除模板。四、监测监控1、监测控制采用经纬仪、水准仪对支撑体系进行监测，主要监测体系的水平、垂直位置是否有偏移。2、监测点设置观测点可采取在临边位置的支撑基础面（梁或板）及柱、墙上埋设倒“L”形直径12钢筋头。3、监测措施混凝土浇筑过程中，派专人检查支架和支撑情况，发现下沉、松动、变形和水平位移情况的应及时解决。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案4、仪器设备配置名称规格数量精度电子经纬仪DT202C1精密水准仪1±2”全站仪NTS-312L1±2”，最大允许误差±20”自动安平水准仪2千米往返±3mm红外线水准仪1激光垂直仪DZJ22h/40000对讲机3检测板手15、监测说明班组每日进行安全检查，项目部进行安全周检查，公司进行安全月检查，模板工程日常检查重点部位：1)杆件的设置和连接，连墙件、支撑，剪刀撑等构件是否符合要求；2)连墙件是否松动；3)架体是否有不均匀沉降，垂直度偏差；4)施工过程中是否有超载现象；5)安全防护措施是否符合规范要求；6)支架与杆件是否有变形现象；6、监测频率在浇筑混凝土过程中应实时监测，一般监测频率不宜超过20~30分钟一次，在混凝土实凝前后及混凝土终凝前至混凝土7天龄期应实施实时监测，终凝后的监测频率为每天一次。1)本工程立柱监测预警值为10mm，立柱垂直偏差在24mm以内；2)监测数据超过预警值时必须立即停止浇筑混凝土，疏散人员，并及时进行加固处理。五、应急预案1、目的提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案2、应急领导小组及其职责应急领导小组由组长、副组长、成员等构成。(1)领导各单位应急小组的培训和演习工作，提高应变能力。(2)当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调。(3)负责准备所需要的应急物资和应急设备。(4)及时到达现场进行指挥，控制事故的扩大，并迅速向上级报告。3、应急反应预案(1)事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。(2)事故报告事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在1小时内向上级主管部门作出书面报告。(3)现场事故应急处理施工过程中主要危险源有：高空坠落、物体打击、触电事故、架子坍塌等事故。抢救疏散组迅速对事故现场是否存在二次危险源进行确认、防止事故蔓延扩大。若事故现场存在有再次发生事故的危险源时，在采取可能的应急措施后，立即抢救疏散被困现场人员，立即组织施救。A、模板坍塌１）当事故发生时，立即向组长汇报，由组长统筹安排救援工作。２）当发生模板坍塌事故时，应立即组织人员进行及时抢救，防止事态扩大，在有伤亡的情况下，控制好事故现场。３）按项目部提供的急救联系电话，迅速电话联系医院，及时对伤员进行有效抢救。（尽量说明伤亡人数、情况、事故地点、联系电话等，并派人到路口接应）-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案B、高处坠落1）发现事故发生的人员立即大声呼喊，并及时电话联系应急救援小组组长。2）仔细观察伤员的伤势情况，并尽可能了解伤员落地的身体部位和着地部位的具体情况。3）如果好似头部着地，同时伴有呕吐、昏迷等情况，很可能是头部严重损伤，应及时迅速送往医院进行抢救；如果发现伤者是鼻子或者是耳朵有血液流出，千万不能堵住血液，以免造成头部内压增高或者诱发细菌感染，危及伤员的生命安全。4）如果伤员腰、腿、肩部等先着地，则很可能是伤员已经骨折，这时不能随意翻动伤员，否则，会加重伤员的伤势。C、触电发生触电事故时，马上断掉电源，组织人员将人员施救。如果事故离电源开关较近，应立即切断电源开关；如果事故离电源开关太远，不即立即断开，救护人员可用干燥的衣服、手套、绳索、木板、木棒等、绝缘杆等绝缘物作为工具，拉开触电者或挑开电源线使之脱离电源；如果触电者因抽筋而紧握电线，可用干燥的木柄斧、胶把钳等工具切断电线；或用干木板、干胶木板等绝缘物插入触电者身下，以隔断电流。触电者脱离电源后，应尽量在现场救护，先救后搬；搬运中也要注意触电者的变化，按伤势轻重采取不同的救护方法：如触电者呈一定的昏迷状态，还未失去知觉，或触电时间较长，则应让他静卧，保持安静，在旁看护，并召请医生。如触电者已失去知觉，但还有呼吸和心脏跳动，应使他舒适地静卧解开衣服，让他闻些氨水，或在他身上洒些冷水，摩擦全身，使他发热。如天冷还要注意保温。同时，迅速请医生诊治如发现呼吸困难，或逐渐衰弱，并有痉挛现象，则应立即进行人工氧合——-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案即用人工的方法，以起到恢复心脏跳动和人工呼吸互相配合的作用。如触电者呼吸、脉搏、心脏均已停止，也不能认为已经死亡必须立即进行人工氧合，进行紧急救护。同时迅速请医务人员进行抢救，通过使用紧急处理用备用车辆，马上送往就近医院。D、机械伤害发生机械伤害事故时，现场人员首先大声呼喊，通知现场安全员，由安全员组织人员进行现场的包扎、止血等措施。重伤人员由预先成立的应急小组负责抢救工作，门卫在大门前迎接来救救护车辆，有程序的处理事故。E、物体打击１）当发生物体打击伤害时，应尽快将伤员转移至安全地方进行包扎、止血等，应急以后及时送往医院进行进一步的治疗。２）同时，立即向组长汇报，由组长统筹安排救援工作。３）对伤口包扎应以保护伤口、减少污染、压迫止血、固定骨折和减少伤员痛楚为主。４）若为轻伤。则在工地进行简单处理后，马上送医院做进一步的检查，若为重伤，则应迅速送往医院进行抢救。E、火灾当发生火情时，应立即断电，找到水源，并组织各部门人员用灭火器材等进行灭火。如果是由于电路失火，必须先切断电源，严禁使用水或液体灭火器灭火以防触电事故发生。火灾发生时，为防止有人被困，发生窒息伤害，应准备部分毛巾，湿润后蒙在口、鼻上，抢救被困人员时，为其准备同样毛巾，以备应急时使用，防止有毒有害气体吸入肺中，造成窒息伤害。被烧人员救出后应采取简单的救护方法急救，如用净水冲洗一下被烧部位，将污物冲净。再用干净纱布简单包扎，同时联系急救车抢救。4、应急通信联络项目负责人：何羽手机：13883271698安全负责人：简广建手机：13883361327技术负责人：李金念手机：13896164181医院救护中心：120匪警：110火警：119通信联系方式应在施工现场的显要位置张贴，以便紧急情况下使用。-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案第六节、劳动力计划一、主要管理人员分工序号姓名职务职能分工1何羽项目经理负责整个工程总体安排、协调2夏启斌生产经理负责整个工程的生产工作3李金念技术负责人负责整个工程的质量以及技术4吴陶祥施工工长负责9#楼施工生产5夏洪平施工工长负责6#楼施工生产6吴陶祥施工工长负责10#楼施工生产8方德军测量负责负责整个工程的测量放线9王明权质检员负责6#、9#楼、10#的质量监督11简广建安全主管负责整个工程的安全监督12张波安全员负责6#、9#楼的安全监督13王文安全员负责10#楼的安全监督14刘洋材料主管负责整个工程的材料供应15王永刚材料员协助材料主管，保证现场材料供应16何源实验员负责整个工程的实验工作17陈长城资料员负责整个工程的资料收集、整理二、劳动力计划表木工（人）140钢筋工（人）100砼工（人）30其它工种（人）30三、特种作业人员工种人数证书(编号)电工3李荣端(T510213197107121633)焊工6周思富(510225197511050959)塔吊司机、指挥9唐洪军(渝A042011008516)架工25杨国浩(T510722196711176912)-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案第七节、计算书及相关图纸梁模板计算书(塔楼)一、工程属性新浇混凝土梁名称KL24新浇混凝土梁计算跨度(m)7.8混凝土梁截面尺寸(mm×mm)1000×2000新浇混凝土结构层高(m)6.05梁侧楼板厚度(mm)180二、荷载设计模板及其支架自重标准值G1k(kN/m2)面板0.1面板及小梁0.3模板面板0.5模板及其支架0.75新浇筑混凝土自重标准值G2k(kN/m3)24钢筋自重标准值G3k(kN/m3)梁1.5板1.1施工人员及设备荷载标准值Q1k当计算支架立柱及其他支承结构构件时(kN/m2)1振捣混凝土时产生的荷载标准值Q2k(kN/m2)对水平面模板取值2模板支拆环境不考虑风荷载三、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁板立柱共用(A)梁跨度方向立柱间距la(mm)350梁两侧立柱间距lb(mm)1400步距h(mm)1600新浇混凝土楼板立柱间距l"a(mm)、l"b(mm)1000、1000混凝土梁居梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离(mm)700梁底增加立柱根数3梁底增加立柱布置方式自定义梁底增加立柱依次距梁左侧立柱距离(mm)350,700,1050梁底支撑小梁根数7梁底支撑小梁一端悬挑长度(mm)50设计简图如下：-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案100010001000平面图10001000立面图-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案四、面板验算面板类型覆面木胶合板面板厚度(mm)12面板抗弯强度设计值[f](N/mm2)15面板弹性模量E(N/mm2)10000取单位宽度1000mm，按四等跨连续梁计算，计算简图如下：W＝bh2/6=1000×12×12/6＝24000mm3，I＝bh3/12=1000×12×12×12/12＝144000mm4q1＝0.9max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(24+1.5)×2)+1.4×2，1.35×(0.1+(24+1.5)×2)+1.4×0.7×2]×1＝63.85kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×2]×1＝62.09kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.76kN/mq2＝(G1k+(G2k+G3k)×h)×b=[0.1+(24+1.5)×2]×1＝51.1kN/m1、强度验算Mmax＝-0.107q1静L2+0.121q1活L2＝-0.107×62.09×0.172+0.121×1.76×0.172＝0.18kN·mσ＝Mmax/W＝0.18×106/24000＝7.5N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632qL4/(100EI)=0.632×51.1×166.674/(100×10000×144000)＝0.173mm≤[ν]＝l/400＝166.67/400＝0.42mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静l+0.446q1活l=0.393×62.09×0.17+0.446×1.76×0.17＝4.2kNR2=R4=1.143q1静l+1.223q1活l=1.143×62.09×0.17+1.223×1.76×0.17＝12.19kNR3=0.928q1静l+1.142q1活l=0.928×62.09×0.17+1.142×1.76×0.17＝9.94kN标准值(正常使用极限状态)R1"=R5"=0.393q2l=0.393×51.1×0.17＝3.35kNR2"=R4"=1.143q2l=1.143×51.1×0.17＝9.73kN-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案R3"=0.928q2l=0.928×51.1×0.17＝7.9kN五、小梁验算小梁类型方木小梁材料规格(mm)50×100小梁抗弯强度设计值[f](N/mm2)15.44小梁抗剪强度设计值[τ](N/mm2)1.78小梁弹性模量E(N/mm2)9350小梁截面抵抗矩W(cm3)83.33小梁截面惯性矩I(cm4)416.67为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max{4.2+0.9×1.35×[(0.3-0.1)×1/6+0.5×(2-0.18)]+0.9max[1.2×(0.5+(24+1.1)×0.18)+1.4×1，1.35×(0.5+(24+1.1)×0.18)+1.4×0.7×1]×max[0.7-1/2，(1.4-0.7)-1/2]/2×1，12.19+0.9×1.35×(0.3-0.1)×1/6}=12.23kN/mq2＝max[3.35+(0.3-0.1)×1/6+0.5×(2-0.18)+(0.5+(24+1.1)×0.18)×max[0.7-1/2，(1.4-0.7)-1/2]/2×1，9.73+(0.3-0.1)×1/6]＝9.77kN/m1、抗弯验算Mmax＝max[0.107q1l12，0.5q1l22]＝max[0.107×12.23×0.352，0.5×12.23×0.052]＝0.16kN·mσ＝Mmax/W＝0.16×106/83330＝1.92N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算Vmax＝max[0.607q1l1，q1l2]＝max[0.607×12.23×0.35，12.23×0.05]＝2.598kNτmax＝3Vmax/(2bh0)=3×2.598×1000/(2×50×100)＝0.78N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×9.77×3504/(100×9350×4166700)＝0.02mm≤[ν]＝l/400＝350/400＝0.88mm-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案ν2＝q2l24/(8EI)＝9.77×504/(8×9350×4166700)＝0mm≤[ν]＝l/400＝50/400＝0.12mm满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态Rmax＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×12.23×0.35，0.393×12.23×0.35+12.23×0.05]＝4.89kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R7＝2.42kN，R2＝R6＝4.89kN，R3＝R4＝R5＝3.99kN正常使用极限状态R"max＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×9.77×0.35，0.393×9.77×0.35+9.77×0.05]＝3.91kN同理可得，梁底支撑小梁所受最大支座反力依次为R"1＝R"7＝2.08kN，R"2＝R"6＝3.91kN，R"3＝R"4＝R"5＝3.18kN六、主梁验算主梁类型钢管主梁材料规格(mm)Ф48×3可调托座内主梁根数2主梁弹性模量E(N/mm2)206000主梁抗弯强度设计值[f](N/mm2)205主梁抗剪强度设计值[τ](N/mm2)125主梁截面惯性矩I(cm4)10.78主梁截面抵抗矩W(cm3)4.49主梁自重忽略不计，因主梁2根合并，则抗弯、抗剪、挠度验算荷载值取半，计算简图如下：1、抗弯验算-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案主梁弯矩图(kN·m)σ＝Mmax/W＝0.105×106/4490＝23.3N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)Vmax＝3.272kNτmax＝2Vmax/A=2×3.272×1000/424＝15.43N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.02mm≤[ν]＝l/400＝350/400＝0.88mm满足要求！4、扣件抗滑计算R＝max[R1,R5]＝0.47kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，右侧立柱扣件受力R＝0.47kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！七、立柱验算钢管类型Ф48×3立柱截面面积A(mm2)424回转半径i(mm)15.9立柱截面抵抗矩W(cm3)4.49抗压强度设计值f(N/mm2)205λ=h/i=1600/15.9=100.63≤[λ]=150长细比满足要求！查表得，φ＝0.63-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案立柱最大受力N＝max[R1+N边1，R2，R3，R4，R5+N边2]＝max[0.47+0.9max[1.2×(0.75+(24+1.1)×0.18)+1.4×1，1.35×(0.75+(24+1.1)×0.18)+1.4×0.7×1]×(1.05+0.7-1/2)/2×1.05，8.49，8.71，8.49，0.47+0.9max[1.2×(0.5+(24+1.1)×0.18)+1.4×1，1.35×(0.5+(24+1.1)×0.18)+1.4×0.7×1]×(1.05+1.4-0.7-1/2)/2×1.05]＝8.71kNf＝N/(φA)＝8.71×103/(0.63×424)＝32.41N/mm2≤[f]＝205N/mm2满足要求！八、可调托座验算可调托座承载力容许值[N](kN)30由"主梁验算"一节计算可知可调托座最大受力N＝max[R1，R2，R3，R4，R5]×2＝8.71kN≤[N]＝30kN满足要求！梁模板计算书(裙楼)一、工程属性新浇混凝土梁名称1楼WKL20a新浇混凝土梁计算跨度(m)8.1混凝土梁截面尺寸(mm×mm)300×700新浇混凝土结构层高(m)5.5梁侧楼板厚度(mm)120二、荷载设计模板及其支架自重标准值G1k(kN/m2)面板0.1面板及小梁0.3模板面板0.5模板及其支架0.75新浇筑混凝土自重标准值G2k(kN/m3)24钢筋自重标准值G3k(kN/m3)梁1.5板1.1施工人员及设备荷载标准值Q1k当计算支架立柱及其他支承结构构件时(kN/m2)1振捣混凝土时产生的荷载标准值Q2k(kN/m2)对水平面模板取值2模板支拆环境不考虑风荷载三、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁板立柱共用(A)梁跨度方向立柱间距la(mm)500梁两侧立柱间距lb(mm)1000-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案步距h(mm)1600新浇混凝土楼板立柱间距l"a(mm)、l"b(mm)1000、1000混凝土梁居梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离(mm)500梁底增加立柱根数1梁底增加立柱布置方式按混凝土梁梁宽均分梁底增加立柱依次距梁左侧立柱距离(mm)500梁底支撑小梁根数4梁底支撑小梁一端悬挑长度(mm)250设计简图如下：平面图-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案立面图四、面板验算面板类型覆面木胶合板面板厚度(mm)12面板抗弯强度设计值[f](N/mm2)15面板弹性模量E(N/mm2)10000取单位宽度1000mm，按三等跨连续梁计算，计算简图如下：W＝bh2/6=1000×12×12/6＝24000mm3，I＝bh3/12=1000×12×12×12/12＝144000mm4q1＝0.9max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(24+1.5)×1.5)+1.4×2，1.35×(0.1+(24+1.5)×1.5)+1.4×0.7×2]×1＝48.36kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×1.5]×1＝46.6kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.76kN/mq2＝(G1k+(G2k+G3k)×h)×b=[0.1+(24+1.5)×1.5]×1＝38.35kN/m-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案1、强度验算Mmax＝-0.1q1静L2+0.117q1活L2＝-0.1×46.6×0.22+0.117×1.76×0.22＝0.18kN·mσ＝Mmax/W＝0.18×106/24000＝7.5N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677qL4/(100EI)=0.677×38.35×2004/(100×10000×144000)＝0.288mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静l+0.45q1活l=0.4×46.6×0.2+0.45×1.76×0.2＝3.89kNR2=R3=1.1q1静l+1.2q1活l=1.1×46.6×0.2+1.2×1.76×0.2＝10.67kN标准值(正常使用极限状态)R1"=R4"=0.4q2l=0.4×38.35×0.2＝3.07kNR2"=R3"=1.1q2l=1.1×38.35×0.2＝8.44kN五、小梁验算小梁类型方木小梁材料规格(mm)50×100小梁抗弯强度设计值[f](N/mm2)15.44小梁抗剪强度设计值[τ](N/mm2)1.78小梁弹性模量E(N/mm2)9350小梁截面抵抗矩W(cm3)83.33小梁截面惯性矩I(cm4)416.67为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max{3.89+0.9×1.35×[(0.3-0.1)×0.6/3+0.5×(1.5-0.15)]+0.9max[1.2×(0.5+(24+1.1)×0.15)+1.4×1，1.35×(0.5+(24+1.1)×0.15)+1.4×0.7×1]×max[0.5-0.6/2，(1-0.5)-0.6/2]/2×1，-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案10.67+0.9×1.35×(0.3-0.1)×0.6/3}=10.72kN/mq2＝max[3.07+(0.3-0.1)×0.6/3+0.5×(1.5-0.15)+(0.5+(24+1.1)×0.15)×max[0.5-0.6/2，(1-0.5)-0.6/2]/2×1，8.44+(0.3-0.1)×0.6/3]＝8.48kN/m1、抗弯验算Mmax＝max[0.107q1l12，0.5q1l22]＝max[0.107×10.72×0.52，0.5×10.72×0.252]＝0.34kN·mσ＝Mmax/W＝0.34×106/83330＝4.02N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算Vmax＝max[0.607q1l1，q1l2]＝max[0.607×10.72×0.5，10.72×0.25]＝3.254kNτmax＝3Vmax/(2bh0)=3×3.254×1000/(2×50×100)＝0.98N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×8.48×5004/(100×9350×4166700)＝0.09mm≤[ν]＝l/400＝500/400＝1.25mmν2＝q2l24/(8EI)＝8.48×2504/(8×9350×4166700)＝0.11mm≤[ν]＝l/400＝250/400＝0.62mm满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态Rmax＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×10.72×0.5，0.393×10.72×0.5+10.72×0.25]＝6.13kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R4＝3.06kN，R2＝R3＝6.13kN正常使用极限状态R"max＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×8.48×0.5，0.393×8.48×0.5+8.48×0.25]＝4.84kN同理可得，梁底支撑小梁所受最大支座反力依次为R"1＝R"4＝2.6kN，R"2＝R"3＝4.84kN六、主梁验算主梁类型钢管主梁材料规格(mm)Ф48×3可调托座内主梁根数2主梁弹性模量E(N/mm2)206000主梁抗弯强度设计值[f](N/mm2)205主梁抗剪强度设计值[τ](N/mm2)125主梁截面惯性矩I(cm4)10.78主梁截面抵抗矩W(cm3)4.49主梁自重忽略不计，因主梁2-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案根合并，则抗弯、抗剪、挠度验算荷载值取半，计算简图如下：1、抗弯验算主梁弯矩图(kN·m)σ＝Mmax/W＝0.349×106/4490＝77.69N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)Vmax＝3.758kNτmax＝2Vmax/A=2×3.758×1000/424＝17.72N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.11mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！4、扣件抗滑计算R＝max[R1,R3]＝1.66kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案同理可知，右侧立柱扣件受力R＝1.66kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！七、立柱验算钢管类型Ф48×3立柱截面面积A(mm2)424回转半径i(mm)15.9立柱截面抵抗矩W(cm3)4.49抗压强度设计值f(N/mm2)205λ=h/i=1600/15.9=100.63≤[λ]=150长细比满足要求！查表得，φ＝0.63立柱最大受力N＝max[R1+N边1，R2，R3+N边2]＝max[1.66+0.9max[1.2×(0.75+(24+1.1)×0.15)+1.4×1，1.35×(0.75+(24+1.1)×0.15)+1.4×0.7×1]×(1+0.5-0.6/2)/2×1，15.03，1.66+0.9max[1.2×(0.5+(24+1.1)×0.15)+1.4×1，1.35×(0.5+(24+1.1)×0.15)+1.4×0.7×1]×(1+1-0.5-0.6/2)/2×1]＝15.03kNf＝N/(φA)＝15.03×103/(0.63×424)＝55.91N/mm2≤[f]＝205N/mm2满足要求！八、可调托座验算可调托座承载力容许值[N](kN)30由"主梁验算"一节计算可知可调托座最大受力N＝max[R1，R2，R3]×2＝15.03kN≤[N]＝30kN满足要求！板模板计算书(塔楼)一、工程属性新浇混凝土楼板名称转换层板，标高12.40m新浇混凝土楼板板厚(mm)180新浇混凝土楼板边长L(m)3.2新浇混凝土楼板边宽B(m)2.3二、荷载设计施工人员及设备荷载标准值Q1k当计算面板和小梁时的均布活荷载(kN/m2)2.5当计算面板和小梁时的集中荷载(kN)2.5当计算主梁时的均布活荷载(kN/m2)1.5当计算支架立柱及其他支承结构构件时的均布活荷载(kN/m2)1模板及其支架自重标准值G1k(kN/m2)面板自重标准值0.1面板及小梁自重标准值0.3-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案楼板模板自重标准值0.5模板及其支架自重标准值0.75新浇筑混凝土自重标准值G2k(kN/m3)24钢筋自重标准值G3k(kN/m3)1.1模板支拆环境不考虑风荷载三、模板体系设计模板支架高度(m)5.87立柱纵向间距la(mm)1000立柱横向间距lb(mm)1000水平拉杆步距h(mm)1600立柱布置在混凝土板域中的位置自定义立柱距混凝土板短边的距离(mm)100立柱距混凝土板长边的距离(mm)150主梁布置方向垂直楼板长边小梁间距(mm)200小梁距混凝土板长边的距离(mm)50小梁两端各悬挑长度(mm)100，100设计简图如下：模板设计平面图-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案模板设计剖面图(楼板长向)模板设计剖面图(楼板宽向)-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案四、面板验算面板类型覆面木胶合板面板厚度(mm)12面板抗弯强度设计值[f](N/mm2)15面板弹性模量E(N/mm2)10000根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。计算简图如下：W＝bh2/6=1000×12×12/6＝24000mm3，I＝bh3/12=1000×12×12×12/12＝144000mm41、强度验算q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(1.1+24)×0.18)+1.4×2.5，1.35×(0.1+(1.1+24)×0.18)+1.4×0.7×2.5]×1=8.14kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.1×1=0.11kN/mp＝0.9×1.3×Q1K=0.9×1.4×2.5＝3.15kNMmax＝max[q1l2/8,q2l2/8+pl/4]=max[8.14×0.22/8，0.11×0.22/8+3.15×0.2/4]=0.16kN·mσ＝Mmax/W＝0.16×106/24000＝6.67N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝(G1k+(G3k+G2k)×h)×b=(0.1+(1.1+24)×0.18)×1=4.62kN/mν＝5ql4/(384EI)＝5×4.62×2004/(384×10000×144000)＝0.07mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！五、小梁验算小梁类型方木小梁材料规格(mm)50×100小梁抗弯强度设计值[f](N/mm2)15.44小梁抗剪强度设计值[τ](N/mm2)1.78小梁弹性模量E(N/mm2)9350小梁截面抵抗矩W(cm3)83.33小梁截面惯性矩I(cm4)416.67因[L/la]取整＝[3200/1000]取整＝3，按三等跨连续梁计算，又因小梁较大悬挑长度为100mm，因此需进行最不利组合，计算简图如下：-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案1、强度验算q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9×max[1.2×(0.3+(1.1+24)×0.18)+1.4×2.5，1.35×(0.3+(1.1+24)×0.18)+1.4×0.7×2.5]×0.2＝1.67kN/m因此，q1静＝0.9×1.2(G1k+(G3k+G2k)×h)×b=0.9×1.2×(0.3+(1.1+24)×0.18)×0.2＝1.04kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.2＝0.63kN/mM1＝0.08q1静L2+0.101q1活L2＝0.08×1.04×12+0.101×0.63×12＝0.15kN·mq2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.2＝0.06kN/mp＝0.9×1.4×Q1k=0.9×1.4×2.5＝3.15kN/mM2＝0.08q2L2+0.213pL＝0.08×0.06×12+0.213×3.15×1＝0.68kN·mM3＝max[q1L12/2，q2L12/2+pL1]=max[1.67×0.12/2，0.06×0.12/2+3.15×0.1]＝0.32kN·mMmax＝max[M1，M2，M3]＝max[0.15，0.68，0.32]＝0.68kN·mσ＝Mmax/W＝0.68×106/83330＝8.11N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V1＝0.6q1静L+0.617q1活L＝0.6×1.04×1+0.617×0.63×1＝1.01kNV2＝0.6q2L+0.675p＝0.6×0.06×1+0.675×3.15＝2.17kNV3＝max[q1L1，q2L1+p]＝max[1.67×0.1，0.06×0.1+3.15]＝3.16kNVmax＝max[V1，V2，V3]＝max[1.01，2.17，3.16]＝3.16kNτmax＝3Vmax/(2bh0)=3×3.16×1000/(2×100×50)＝0.95N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案q=(G1k+(G3k+G2k)×h)×b=(0.3+(24+1.1)×0.18)×0.2＝0.96kN/m跨中νmax＝0.677qL4/(100EI)=0.677×0.96×10004/(100×9350×4166700)＝0.17mm≤[ν]＝l/400＝1000/400＝2.5mm悬臂端νmax＝qL4/(8EI)=0.96×1004/(8×9350×4166700)＝0mm≤[ν]＝l1/400＝100/400＝0.25mm满足要求！六、主梁验算主梁类型钢管主梁材料规格(mm)Ф48×3可调托座内主梁根数2主梁弹性模量E(N/mm2)206000主梁抗弯强度设计值[f](N/mm2)205主梁抗剪强度设计值[τ](N/mm2)125主梁截面惯性矩I(cm4)10.78主梁截面抵抗矩W(cm3)4.49因主梁2根合并，则抗弯、抗剪、挠度验算荷载值取半。1、小梁最大支座反力计算Q1k＝1.5kN/m2q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.5+(1.1+24)×0.18)+1.4×1.5，1.35×(0.5+(1.1+24)×0.18)+1.4×0.7×1.5]×0.2＝1.48kN/mq1静＝0.9×1.35(G1k+(G3k+G2k)×h)×b=0.9×1.35×(0.5+(1.1+24)×0.18)×0.2＝1.22kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×1.5×0.2＝0.38kN/mq2＝(G1k+(G3k+G2k)×h)×b=(0.5+(1.1+24)×0.18)×0.2=1kN/m承载能力极限状态按三跨连续梁，Rmax＝(1.1q1静+1.2q1活)L＝1.1×1.22×1+1.2×0.38×1＝1.79kN按悬臂梁，R1＝q1l=1.48×0.1＝0.15kNR＝max[Rmax，R1]/2＝0.9kN;同理，R"＝0.56kN，R""＝0.56kN正常使用极限状态按三跨连续梁，Rmax＝1.1q2L＝1.1×1×1＝1.1kN按悬臂梁，R1＝Rmaxl=1.1×0.1＝0.11kNR＝max[Rmax，R1]/2＝0.55kN;同理，R"＝0.34kN，R""＝0.34kN2、抗弯验算-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案计算简图如下：主梁弯矩图(kN·m)Mmax＝0.55kN·mσ＝Mmax/W＝0.55×106/4490＝121.55N/mm2≤[f]＝205N/mm2满足要求！3、抗剪验算主梁剪力图(kN)Vmax＝2.74kNτmax＝2Vmax/A=2×2.74×1000/424＝12.92N/mm2≤[τ]＝125N/mm2满足要求！4、挠度验算主梁变形图(mm)νmax＝0.62mm跨中νmax=0.62mm≤[ν]=1000/400=2.5mm悬挑段νmax＝0.22mm≤[ν]=100/400=0.25mm满足要求！-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案七、立柱验算钢管类型Ф48×3立柱截面面积A(mm2)424立柱截面回转半径i(mm)15.9立柱截面抵抗矩W(cm3)4.49抗压强度设计值[f](N/mm2)205λ＝h/i＝1600/15.9＝101≤[λ]＝150满足要求！查表得，φ＝0.59f=N/(φA)=0.9max[1.2×(0.75+(1.1+24)×0.18)+1.4×1,1.35×(0.75+(1.1+24)×0.18)+1.4×0.7×1]×1×1×1000/(0.59×424)=7.28×1000/250.58=29.06N/mm2≤[f]=205N/mm2满足要求！八、可调托座验算可调托座承载力容许值[N](kN)30按上节计算可知，可调托座受力N＝7.28kN≤[N]＝30kN满足要求！板模板计算书(裙楼)一、工程属性新浇混凝土楼板名称转换层板，标高12.20m新浇混凝土楼板板厚(mm)120新浇混凝土楼板边长L(m)4.2新浇混凝土楼板边宽B(m)2.2二、荷载设计施工人员及设备荷载标准值Q1k当计算面板和小梁时的均布活荷载(kN/m2)2.5当计算面板和小梁时的集中荷载(kN)2.5当计算主梁时的均布活荷载(kN/m2)1.5当计算支架立柱及其他支承结构构件时的均布活荷载(kN/m2)1模板及其支架自重标准值G1k(kN/m2)面板自重标准值0.1面板及小梁自重标准值0.3楼板模板自重标准值0.5模板及其支架自重标准值0.75新浇筑混凝土自重标准值G2k(kN/m3)24钢筋自重标准值G3k(kN/m3)1.1模板支拆环境不考虑风荷载三、模板体系设计-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案模板支架高度(m)5.17立柱纵向间距la(mm)1000立柱横向间距lb(mm)1000水平拉杆步距h(mm)1600立柱布置在混凝土板域中的位置自定义立柱距混凝土板短边的距离(mm)100立柱距混凝土板长边的距离(mm)100主梁布置方向平行楼板长边小梁间距(mm)200小梁距混凝土板短边的距离(mm)100小梁两端各悬挑长度(mm)50，50设计简图如下：模板设计平面图-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案模板设计剖面图(楼板长向)模板设计剖面图(楼板宽向)-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案四、面板验算面板类型覆面木胶合板面板厚度(mm)12面板抗弯强度设计值[f](N/mm2)15面板弹性模量E(N/mm2)10000根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。计算简图如下：W＝bh2/6=1000×12×12/6＝24000mm3，I＝bh3/12=1000×12×12×12/12＝144000mm41、强度验算q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(1.1+24)×0.15)+1.4×2.5，1.35×(0.1+(1.1+24)×0.15)+1.4×0.7×2.5]×1=7.32kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.1×1=0.11kN/mp＝0.9×1.3×Q1K=0.9×1.4×2.5＝3.15kNMmax＝max[q1l2/8,q2l2/8+pl/4]=max[7.32×0.22/8，0.11×0.22/8+3.15×0.2/4]=0.16kN·mσ＝Mmax/W＝0.16×106/24000＝6.67N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝(G1k+(G3k+G2k)×h)×b=(0.1+(1.1+24)×0.15)×1=3.86kN/mν＝5ql4/(384EI)＝5×3.86×2004/(384×10000×144000)＝0.06mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！五、小梁验算小梁类型方木小梁材料规格(mm)50×100小梁抗弯强度设计值[f](N/mm2)15.44小梁抗剪强度设计值[τ](N/mm2)1.78小梁弹性模量E(N/mm2)9350小梁截面抵抗矩W(cm3)64小梁截面惯性矩I(cm4)256因[B/lb]取整＝[2200/1000]取整＝2，按二等跨连续梁计算，又因小梁较大悬挑长度为50mm，因此需进行最不利组合，计算简图如下：-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案1、强度验算q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9×max[1.2×(0.3+(1.1+24)×0.15)+1.4×2.5，1.35×(0.3+(1.1+24)×0.15)+1.4×0.7×2.5]×0.2＝1.51kN/m因此，q1静＝0.9×1.2(G1k+(G3k+G2k)×h)×b=0.9×1.2×(0.3+(1.1+24)×0.15)×0.2＝0.88kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.2＝0.63kN/mM1＝0.125q1静L2+0.125q1活L2＝0.125×0.88×12+0.125×0.63×12＝0.19kN·mq2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.2＝0.06kN/mp＝0.9×1.4×Q1k=0.9×1.4×2.5＝3.15kN/mM2＝0.07q2L2+0.203pL＝0.07×0.06×12+0.203×3.15×1＝0.64kN·mM3＝max[q1L12/2，q2L12/2+pL1]=max[1.51×0.052/2，0.06×0.052/2+3.15×0.05]＝0.16kN·mMmax＝max[M1，M2，M3]＝max[0.19，0.64，0.16]＝0.64kN·mσ＝Mmax/W＝0.64×106/64000＝10.06N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×0.88×1+0.625×0.63×1＝0.94kNV2＝0.625q2L+0.688p＝0.625×0.06×1+0.688×3.15＝2.21kNV3＝max[q1L1，q2L1+p]＝max[1.51×0.05，0.06×0.05+3.15]＝3.15kNVmax＝max[V1，V2，V3]＝max[0.94，2.21，3.15]＝3.15kNτmax＝3Vmax/(2bh0)=3×3.15×1000/(2×80×60)＝0.99N/mm2≤[τ]＝1.78N/mm2满足要求！-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案3、挠度验算q=(G1k+(G3k+G2k)×h)×b=(0.3+(24+1.1)×0.15)×0.2＝0.81kN/m跨中νmax＝0.521qL4/(100EI)=0.521×0.81×10004/(100×9350×2560000)＝0.18mm≤[ν]＝l/400＝1000/400＝2.5mm悬臂端νmax＝qL4/(8EI)=0.81×504/(8×9350×2560000)＝0mm≤[ν]＝l1/400＝50/400＝0.12mm满足要求！六、主梁验算主梁类型钢管主梁材料规格(mm)Ф48×3可调托座内主梁根数2主梁弹性模量E(N/mm2)206000主梁抗弯强度设计值[f](N/mm2)205主梁抗剪强度设计值[τ](N/mm2)125主梁截面惯性矩I(cm4)10.78主梁截面抵抗矩W(cm3)4.49因主梁2根合并，则抗弯、抗剪、挠度验算荷载值取半。1、小梁最大支座反力计算Q1k＝1.5kN/m2q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.5+(1.1+24)×0.15)+1.4×1.5，1.35×(0.5+(1.1+24)×0.15)+1.4×0.7×1.5]×0.2＝1.3kN/mq1静＝0.9×1.35(G1k+(G3k+G2k)×h)×b=0.9×1.35×(0.5+(1.1+24)×0.15)×0.2＝1.04kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×1.5×0.2＝0.38kN/mq2＝(G1k+(G3k+G2k)×h)×b=(0.5+(1.1+24)×0.15)×0.2=0.85kN/m承载能力极限状态按二跨连续梁，Rmax＝1.5q1L＝1.5×1.3×1＝1.95kN按悬臂梁，R1＝q1l=1.3×0.05＝0.07kNR＝max[Rmax，R1]/2＝0.98kN;同理，R"＝0.73kN，R""＝0.73kN正常使用极限状态按二跨连续梁，Rmax＝1.5q2L＝1.5×0.85×1＝1.28kN按悬臂梁，R1＝Rmaxl=1.28×0.05＝0.06kNR＝max[Rmax，R1]/2＝0.64kN;同理，R"＝0.48kN，R""＝0.48kN-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案2、抗弯验算计算简图如下：主梁弯矩图(kN·m)Mmax＝0.5kN·mσ＝Mmax/W＝0.5×106/4490＝112.25N/mm2≤[f]＝205N/mm2满足要求！3、抗剪验算主梁剪力图(kN)Vmax＝2.46kNτmax＝2Vmax/A=2×2.46×1000/424＝11.62N/mm2≤[τ]＝125N/mm2满足要求！4、挠度验算主梁变形图(mm)νmax＝0.91mmνmax＝0.91mm≤[ν]＝2.5mm-62-重庆建工第九建设有限公司 华章·财富国际6＃9＃10＃楼转换层专项施工方案满足要求！七、立柱验算钢管类型Ф48×3立柱截面面积A(mm2)424立柱截面回转半径i(mm)15.9立柱截面抵抗矩W(cm3)4.49抗压强度设计值[f](N/mm2)205λ＝h/i＝1600/15.9＝101≤[λ]＝150满足要求！查表得，φ＝0.59f=N/(φA)=0.9max[1.2×(0.75+(1.1+24)×0.15)+1.4×1,1.35×(0.75+(1.1+24)×0.15)+1.4×0.7×1]×1×1×1000/(0.59×424)=6.37×1000/250.58=25.41N/mm2≤[f]=205N/mm2满足要求！八、可调托座验算可调托座承载力容许值[N](kN)30按上节计算可知，可调托座受力N＝6.37kN≤[N]＝30kN满足要求！-62-重庆建工第九建设有限公司'
