内蒙古自治区大黑河灌区续建配套与节水改造工程初步设计

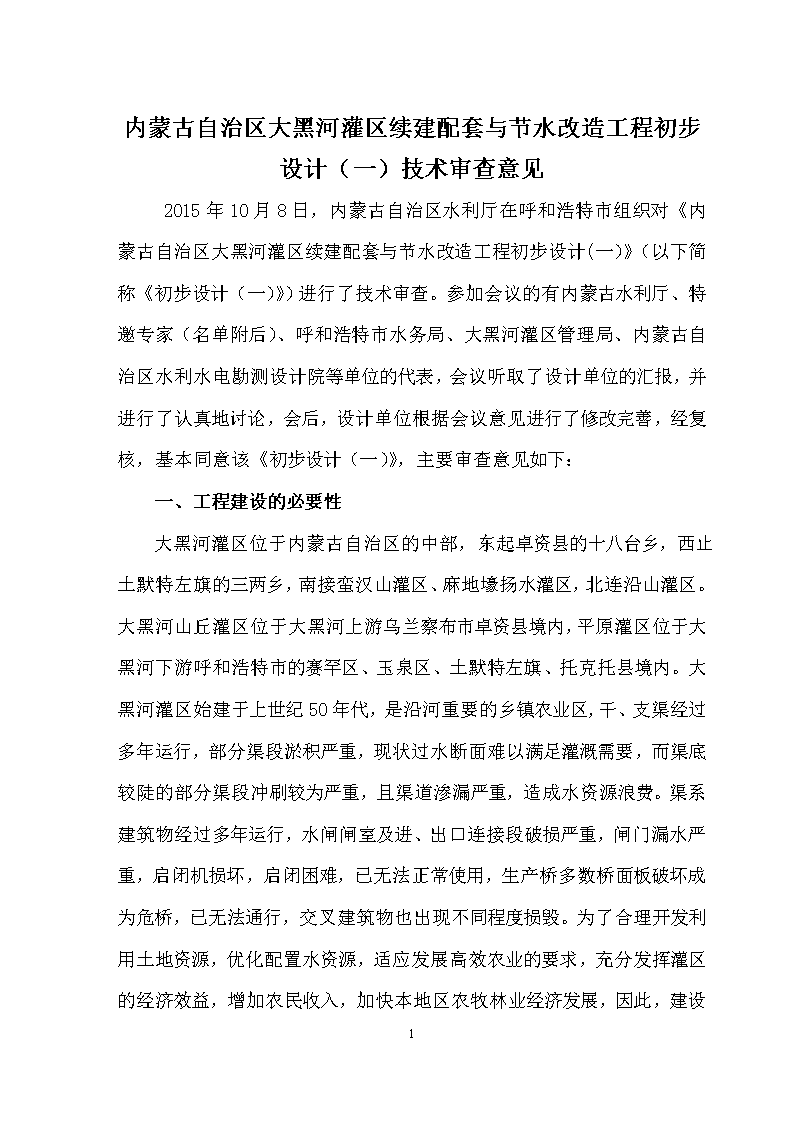

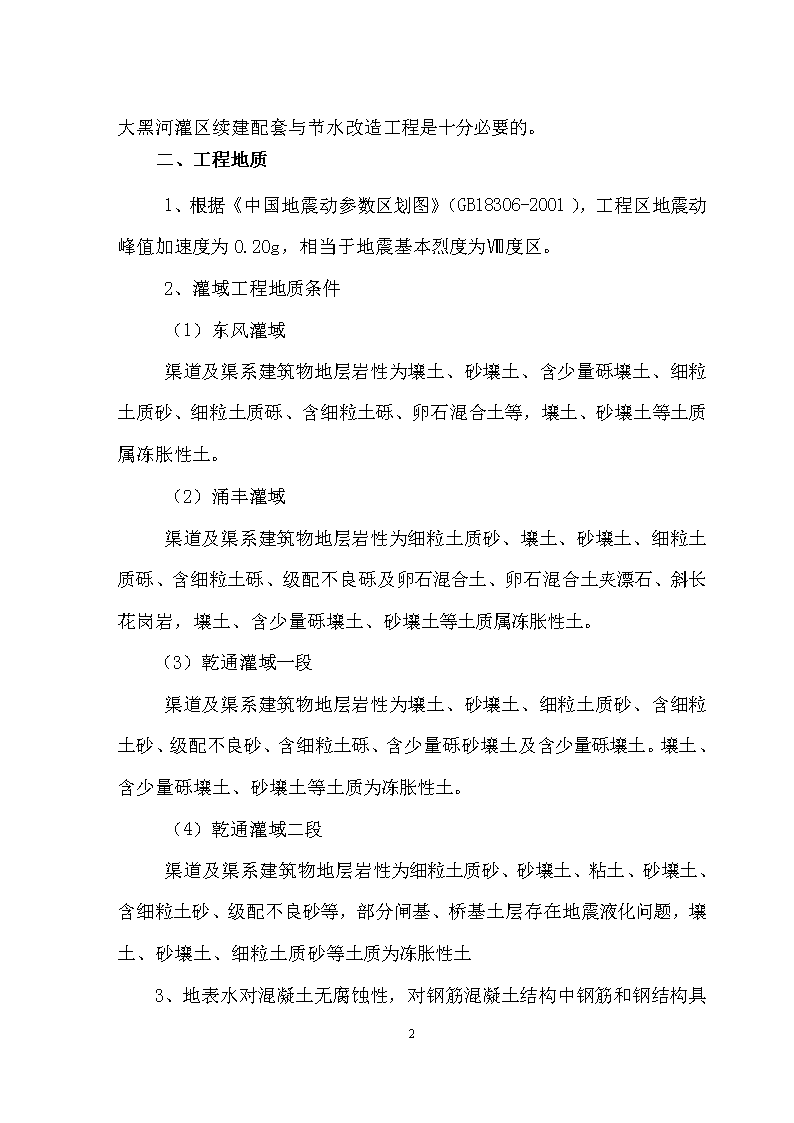

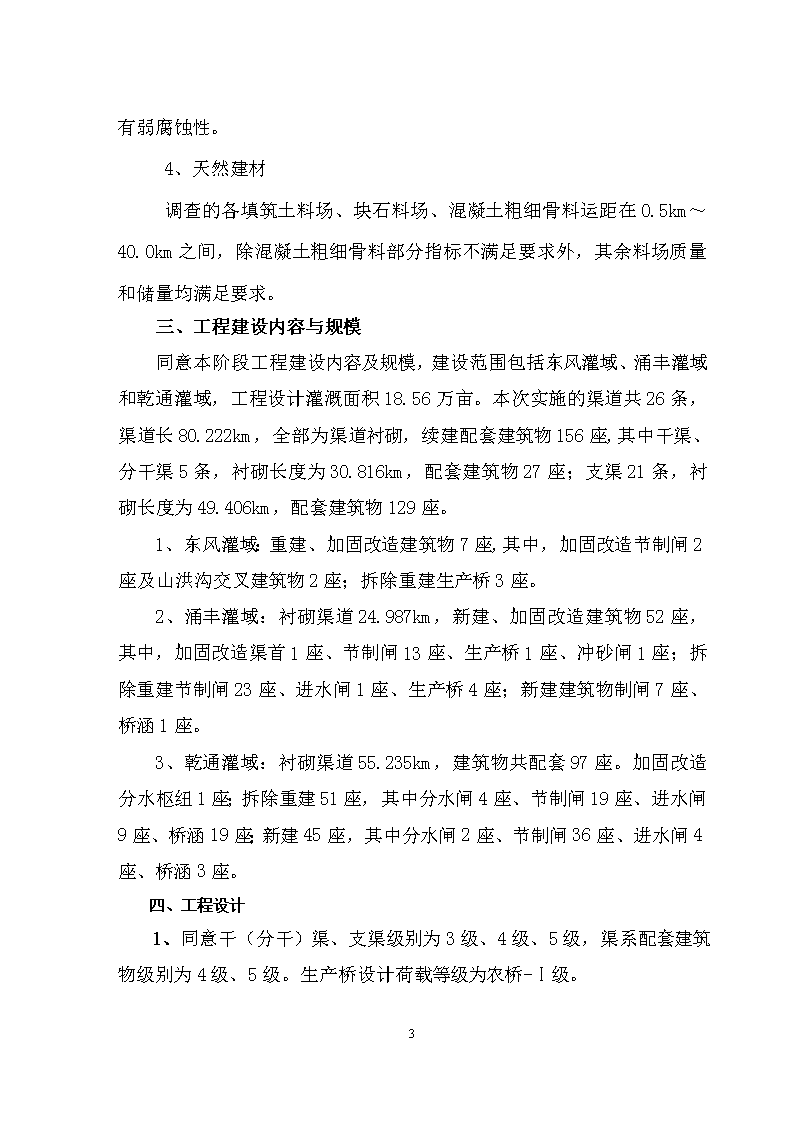

'内蒙古自治区大黑河灌区续建配套与节水改造工程初步设计（一）技术审查意见2015年10月8日，内蒙古自治区水利厅在呼和浩特市组织对《内蒙古自治区大黑河灌区续建配套与节水改造工程初步设计(一）》（以下简称《初步设计（一）》）进行了技术审查。参加会议的有内蒙古水利厅、特邀专家（名单附后）、呼和浩特市水务局、大黑河灌区管理局、内蒙古自治区水利水电勘测设计院等单位的代表，会议听取了设计单位的汇报，并进行了认真地讨论，会后，设计单位根据会议意见进行了修改完善，经复核，基本同意该《初步设计（一）》，主要审查意见如下：一、工程建设的必要性7 大黑河灌区位于内蒙古自治区的中部，东起卓资县的十八台乡，西止土默特左旗的三两乡，南接蛮汉山灌区、麻地壕扬水灌区，北连沿山灌区。大黑河山丘灌区位于大黑河上游乌兰察布市卓资县境内，平原灌区位于大黑河下游呼和浩特市的赛罕区、玉泉区、土默特左旗、托克托县境内。大黑河灌区始建于上世纪50年代，是沿河重要的乡镇农业区,干、支渠经过多年运行，部分渠段淤积严重，现状过水断面难以满足灌溉需要，而渠底较陡的部分渠段冲刷较为严重，且渠道渗漏严重，造成水资源浪费。渠系建筑物经过多年运行，水闸闸室及进、出口连接段破损严重，闸门漏水严重，启闭机损坏，启闭困难，已无法正常使用，生产桥多数桥面板破坏成为危桥，已无法通行，交叉建筑物也出现不同程度损毁。为了合理开发利用土地资源，优化配置水资源，适应发展高效农业的要求，充分发挥灌区的经济效益，增加农民收入，加快本地区农牧林业经济发展，因此，建设大黑河灌区续建配套与节水改造工程是十分必要的。二、工程地质1、根据《中国地震动参数区划图》（GB18306-2001），工程区地震动峰值加速度为0.20g，相当于地震基本烈度为Ⅷ度区。2、灌域工程地质条件（1）东风灌域渠道及渠系建筑物地层岩性为壤土、砂壤土、含少量砾壤土、细粒土质砂、细粒土质砾、含细粒土砾、卵石混合土等，壤土、砂壤土等土质属冻胀性土。（2）涌丰灌域渠道及渠系建筑物地层岩性为细粒土质砂、壤土、砂壤土、细粒土质砾、含细粒土砾、级配不良砾及卵石混合土、卵石混合土夹漂石、斜长花岗岩，壤土、含少量砾壤土、砂壤土等土质属冻胀性土。（3）乾通灌域一段渠道及渠系建筑物地层岩性为壤土、砂壤土、细粒土质砂、含细粒土砂、级配不良砂、含细粒土砾、含少量砾砂壤土及含少量砾壤土。壤土、含少量砾壤土、砂壤土等土质为冻胀性土。（4）乾通灌域二段渠道及渠系建筑物地层岩性为细粒土质砂、砂壤土、粘土、砂壤土、含细粒土砂、级配不良砂等，部分闸基、桥基土层存在地震液化问题，壤土、砂壤土、细粒土质砂等土质为冻胀性土7 3、地表水对混凝土无腐蚀性，对钢筋混凝土结构中钢筋和钢结构具有弱腐蚀性。4、天然建材调查的各填筑土料场、块石料场、混凝土粗细骨料运距在0.5km～40.0km之间，除混凝土粗细骨料部分指标不满足要求外，其余料场质量和储量均满足要求。三、工程建设内容与规模同意本阶段工程建设内容及规模，建设范围包括东风灌域、涌丰灌域和乾通灌域，工程设计灌溉面积18.56万亩。本次实施的渠道共26条，渠道长80.222km，全部为渠道衬砌，续建配套建筑物156座,其中干渠、分干渠5条，衬砌长度为30.816km，配套建筑物27座；支渠21条，衬砌长度为49.406km，配套建筑物129座。1、东风灌域：重建、加固改造建筑物7座,其中，加固改造节制闸2座及山洪沟交叉建筑物2座；拆除重建生产桥3座。2、涌丰灌域：衬砌渠道24.987km，新建、加固改造建筑物52座，其中，加固改造渠首1座、节制闸13座、生产桥1座、冲砂闸1座；拆除重建节制闸23座、进水闸1座、生产桥4座；新建建筑物制闸7座、桥涵1座。3、乾通灌域：衬砌渠道55.235km，建筑物共配套97座。加固改造分水枢纽1座；拆除重建51座，其中分水闸4座、节制闸19座、进水闸9座、桥涵19座；新建45座，其中分水闸2座、节制闸36座、进水闸4座、桥涵3座。四、工程设计1、同意干（分干）渠、支渠级别为3级、4级、5级，渠系配套建筑物级别为4级、5级。生产桥设计荷载等级为农桥-Ⅰ级。7 2、渠道设计（1）基本同意渠道衬砌设计断面，设计流量:干（分干）渠为6.0～45.0m3/s，支渠为1.0～8.0m3/s；底宽：干（分干）渠1.03～6.00m，支渠0.83～2.12m；内边坡：干（分干）渠为1：1.5～1：1.75，支渠1：1.0～1：1.5；外边坡：干（分干）渠、支渠均为1：1.5；渠顶宽：干（分干）渠左侧为2.0～2.5m，右侧为2.0～6.0m，支渠左右侧均为1.0m。（2）基本同意干（分干）渠、支渠全断面采用混凝土板衬砌，流速大于2.5m/s的渠道渠底采用现浇混凝土板衬砌，板厚干（分干）、支渠为10cm和8cm，渠坡采用预制混凝土护砌，板厚干（分干）、支渠为8cm和6cm；流速小于2.5m/s的渠道渠底及渠坡均采用预制混凝土护砌，板厚干（分干）、支渠为8cm和6cm。混凝土板下设厚3cm的砂浆垫层和厚0.3mm的聚乙烯塑料防渗薄膜。（3）基本同意渠道回填土料粘性土压实度不小于0.91，砂性土相对密度不小于0.6。3、渠系配套建筑物设计（1）分水枢纽、节制闸、进水闸、分水闸基本同意渠道新建、（重）建节制闸、进水闸、分水闸设计规模及结构型式，设计流量为0.5m3/s～8.0m3/s，闸孔宽<1m时，闸室采用现浇钢筋混凝土“一字板”结构型式，闸孔宽≥1m时，闸室采用开敞式现浇钢筋混凝土结构，孔口尺寸为0.8m×0.8m～2.5m×1.2m，闸室后设置钢筋混凝土消力池和海漫。下阶段应做好各水闸防渗设计、细部结构设计以及与上下游渠道的连接设计。（2）生产桥7 基本同意渠系新建（重）建生产桥的工程布置及结构型式，桥面净宽为3.5m、4.5m，桥孔为1孔和2孔，单孔跨度为4.0m、6.0m、8.0m，上部桥面板采用预制钢筋混凝土简支空心板（跨度8m）或简支实心板（跨度4m、6m），下部采用钢筋混凝土灌注桩(跨度6m或8m）和钢筋混凝土挡墙结构（跨度4m或6m），灌注桩桩径0.8m，桩基埋深16m。下阶段进一步完善生产桥设计，做好生产桥的细部结构设计。（3）基本同意建筑物加固改造设计，加固改造、重建土建结构，更换配置闸门及启闭设备。下阶段应做好新老构件之间的结合设计。五、金属结构基本同意各灌域新（重）建、维修加固渠首、分水枢纽、分水闸、节制闸、进水闸、冲砂闸等均采用铸铁闸门，启闭设备采用螺杆启闭机。六、施工组织设计1、同意渠道衬砌和渠系建筑物工程安排在非灌溉期或非汛期施工。2、基本同意主体工程施工方法和施工总平面布置。3、基本同意施工进度计划安排。七、工程管理1、同意工程管理由灌区各灌域所在的旗、县、区水务局承担。2、建设管理单位应加强工程运行管理，制定良好的管理制度，合理利用水资源，实行用水计划。八、设计概算1、基本同意设计概算的编制原则及依据，即按照水利部水总（2014）429号文《水利工程设计概（估）算编制规定》及配套定额编制。7 2、基本同意人工工资、水、电、钢筋、柴油、水泥、砂石料等主要材料预算单价。3、经审查，按2016年第一季度价格水平计算，工程总投资为8185.72万元，其中，建筑工程6232.27万元，金属结构及设备安装工程455.07万元，临时工程万元524.44万元，独立费用584.15万元，基本预备费389.80万元。九、工程建设管理项目建设法人单位应认真抓好开工前的准备工作，严格执行基本建设程序，实行项目法人责任制、招标投标制、工程建设监理制、合同管理制、政府质量监督制，要严格执行开工申请、竣工验收等程序。附件：1、内蒙古自治区大黑河灌区续建配套与节水改造工程初步设计(一）概算审定表主任委员：副主任委员：2016年5月16日7 7'
