黄山洞水库灌区徐建配套与节水改造工程.doc

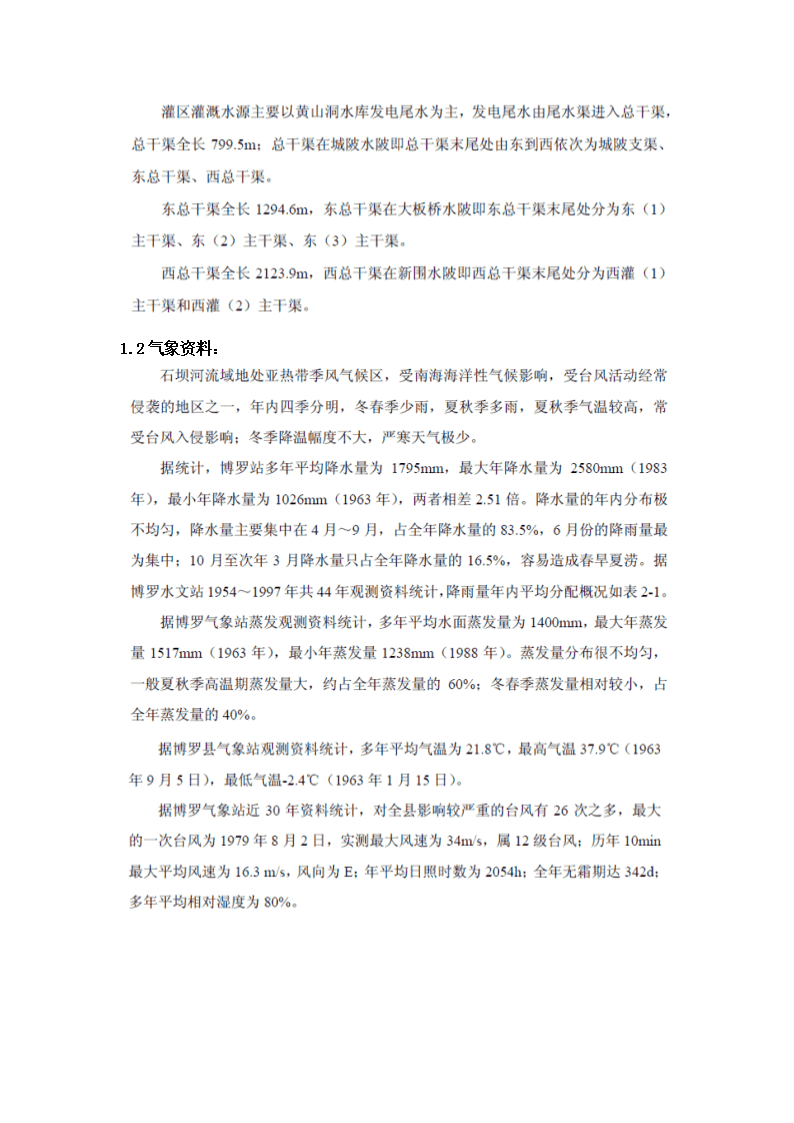

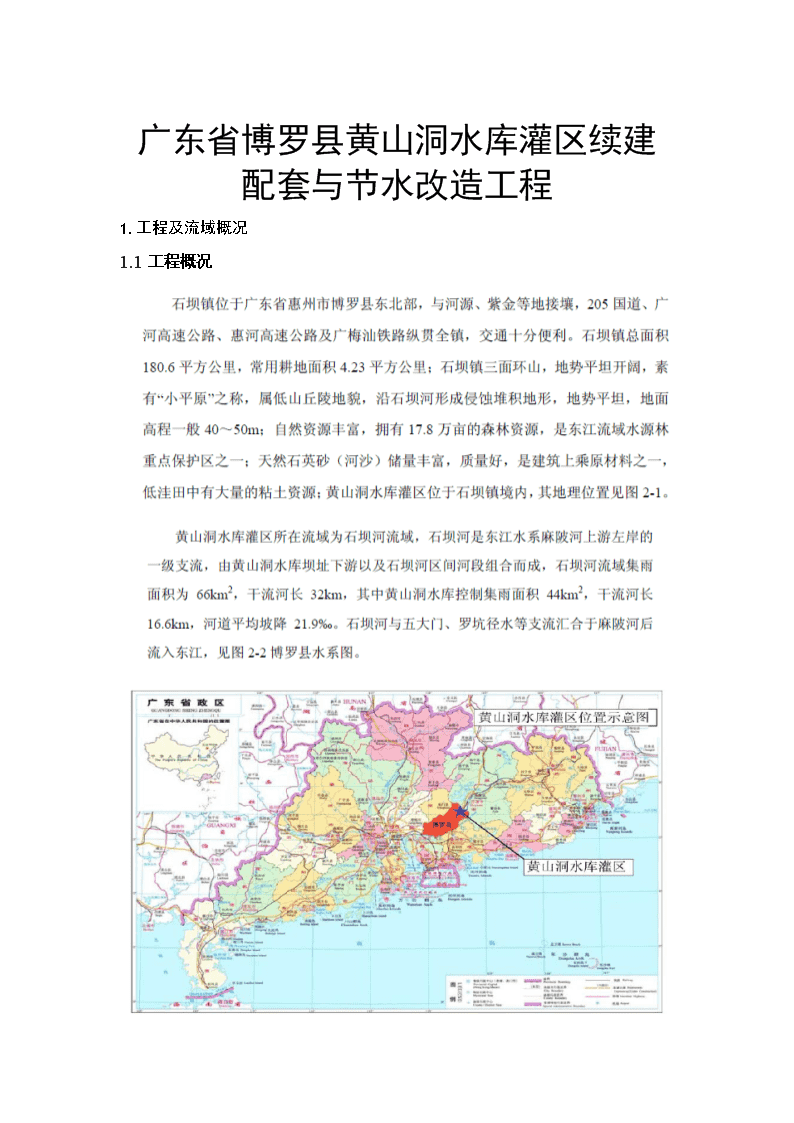

'广东省博罗县黄山洞水库灌区续建配套与节水改造工程1.工程及流域概况1.1工程概况 1.2气象资料： 选择1988-1989年，枯水年选择1990-1991年枯水年年内分配：平水年年内分配：丰水年年内分配：石坝河区间集水面积为10.34平方公里。 本次设计渠道水陂共16座，地理参数成果表如下 计算新圳水陂工程设计洪水和渠道水陂工程设计洪水。黄山洞水库下泄流量的过程线借鉴《广东省博罗县黄山洞水库出险加固工程初步设计报告》中计算结果。区间设计洪水过程线和黄山洞水库下泄流量过程线进行叠加就可以得到新圳水陂工程不同频率下的设计洪水过程线。渠道设计洪水根据天然洪水的汇入及渠道溢流堰的布置等情况，分段考虑主要渠道的设计洪水。（参考结果大致成果如下：）分组情况：1.径流计算、洪水计算（新圳水陂设计洪水）、工程建设的必要性、设计水平年及设计标准确定、灌溉制度及灌溉用水量计算、灌水率计算、灌区供需水量平衡计算。72.径流计算、洪水计算(下屋水陂设计洪水，手算，其他的渠道洪水用软件计算，)、工程建设的必要性、设计水平年及设计标准确定，灌溉制度及灌溉用水量计算、灌区供需水量平衡计算。83.径流计算、洪水计算（骆坪水陂设计洪水，手算，其他的渠道洪水用软件计算）工程建设的必要性、设计水平年及设计标准确定，灌溉制度及灌溉用水量计算、灌区供需水量平衡计算。910号同学做五大门水陂，其他内容同上11号同学做仙水励水陂，其他内容同上12号同学做新生水陂，其他内容同上 13号同学做许屋水陂，其他内容同上14号同学做新作水陂，其他内容同上15号同学做百丈埔上陂，其他内容同上16号同学做百丈埔下陂，其他内容同上17号同学做四面塘水陂，其他内容同上。18号同学做莲塘水陂，其他内容同上。 黄山洞水文设计指导书1基本情况1.1.流域概况自然地理概况、河流水系概况、水利工程概况、灌区概况1.2.气象资料1.3.设计的主要地理参数2.水文设计2.1水文设计的基本资料石坝河流域为无实测水文测站，属于无资料地区，径流计算采用广东省省水文总站1991年出版的《广东省水文图集》中的径流深等值线图成果；设计洪水计算采用广东省水文总站1991年出版的《广东省暴雨径流查算图表》使用手册及广东省水文局2003年版《广东省暴雨参数等直线图》中暴雨成果。2.2径流灌区设计径流量计算分为两部分：灌区水源径流和区间径流两部分。根据《广东省中型灌区续建配套与节水改造工程可行性研究报告编制指南》，灌区改造工程的径流分析计算一般指灌区水源的地面径流及年内分配的分析计算。黄山洞水库灌区的主要取水水源位黄山洞水库，因此本次设计灌区的径流分析计算以黄山洞水库的径流分析计算为主。2.2.1灌区水源设计年径流量计算石坝河流域无水文测站，由于缺乏径流观察资料，故黄山洞水库径流设计采用等值线图查算方法。1设计年径流量计算根据《广东省水文图集》“广东省1956~1979年平均年径流等值线图”、“ 广东省1956-1979年年径流变差系数cv等直线图”、《广东省水资源》附表8“出广东省选用测站天然年径流特征值统计表（日历年）”查出CS=2CV。求出黄山洞水库坝址处多年平均年径流总量及多年平均流量。同时求出不同保证率下的年径流流量和年径流总量。2设计径流年内分配计算本流域主要是由降雨形成径流，因此可以根据降雨的年内分配来对设计径流进行分配。2.2.2区间年内径流计算1区间年径流量计算本次设计区间径流计算也采用查等直线图来进行计算。根据区间集水面积及查的的区间径流深，可以得到区间的年径流量，并计算得到区间的年均来水流量。并得到石坝区间不同保证率年径流。2区间径流年内分配计算由于本次设计径流计算以黄山洞水库径流计算为主，故石坝河区间径流计算不做具体年内分配计算。3洪水3.1本地暴雨特性3.2洪水特性本工程设计洪水主要是由降雨汇流形成，洪水特性受流域特性和暴雨特性所制约。每年4-9月为石坝河的暴雨洪水期，其中以4-6月暴雨最为集中，年最大洪水主要集中在5、6月份；石坝河上有上游为山区性地形和暴雨强度大的特点，使石坝河洪水汇流集中迅猛，洪水暴涨暴落，洪水峰高量小，洪峰持续时间为1-2h。3.3设计洪水 设计洪水的途径有两种，一种是根据流量来推求，一种是根据暴雨资料来推求。本地区由于缺乏实测的洪水资料，因此根据暴雨资料来推求设计洪水。3.3.1设计暴雨3.3.1.1查广东省暴雨参数等值线图查图求本流域中心点的暴雨，同时查的变差系数Cv，采用Cs=3.5Cv，求各频率设计点暴雨。同时查的点面关系，将点雨量变为面雨量。3.3.1.2设计洪水1水陂工程设计洪水（相应的同学选择自己对应的水陂进行设计洪水计算。）下面以新圳口水陂工程设计洪水为例子进行介绍Ⅰ、新圳口水陂地理产流参数Ⅱ、综合单位线法求黄山洞水库~新圳口水陂区间的洪水情况，包括不同频率的洪峰流量及洪水过程线。Ⅲ、广东省推理公式法求黄山洞水库~新圳口水陂区间的洪水情况，包括不同频率的洪峰流量及洪水过程线。Ⅳ、比较两者的结果，最终确定设计洪水成果Ⅴ、区间设计洪水过程线河黄山洞水库下泄流量过程线进行叠加就可以得到新圳口水陂不同频率下的设计洪水过程线。2渠道水陂工程设计洪水（类同）4.工程任务与规模4.1工程建设必要性 4.1.1社会经济概况4.1.2工程组成及工程现状4.1.3灌区改造的地位和作用4.1.3.1存在的问题可以从这几方面进行论述：1运行多年渠道淤积严重输水能力降低；2水资源浪费严重，渠系水利用系数低；3工程不健全不能发挥效益；4建筑物老化5居民生活垃圾、生活污水等排入渠道，渠道污染严重。4.1.3.2工程建设的必要性（1）是加快农业发展速度、提高人民生活水平的基础设施建设（2）是提高农业综合生产能力、保障国家粮食安全的战略措施（3）是发展绿色效益农业、促进地区经济可持续发展的重要保证（4）是解决地区水资源分布不均、实现水资源可持续利用的措施（5）是改善生态环境的需要、推进灌区良性发展的契机4.2设计水平年及设计标准4.2.1设计水平年4.2.2防洪标准查《灌溉与排水工程设计规范》4.2.3设计保证率查《灌溉与排水工程设计规范》4.3灌溉制度4.3.1灌溉制度查《广东省一年三熟灌溉定额》，先确定黄山洞灌区所属的农业区是哪个区，同时确定黄山洞水库灌区的主要作物，确定灌区灌溉定额。查《广东省一年三熟灌溉定额》，确定水稻枯水年灌水量时程分配表；确定花生、甘蔗等旱作物枯水年灌水时程分配表 4.3.2灌溉水量根据作物的灌溉制度，确定作物的灌溉用水过程线计算表。查《灌溉与排水设计规范》确定灌区渠系水利用系数。求出灌区的毛灌溉用水量。4.4灌水率计算求出黄山洞灌区灌水率计算表。绘制黄山洞灌区初步灌水率图并进行灌水率图的修正4.5灌区供需水量平衡4.5.1灌区需水量预测4.5.2灌区供需水量平衡计算。'
