课程设计(喷滴灌工程设计)2013

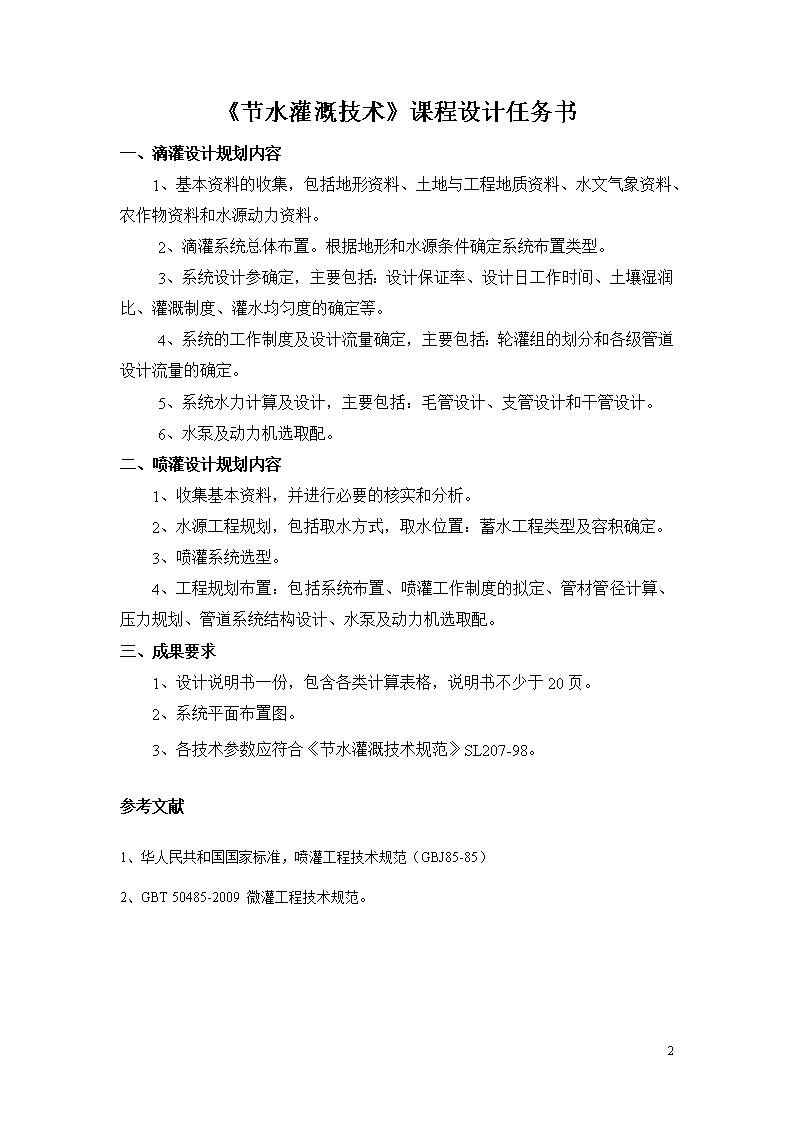

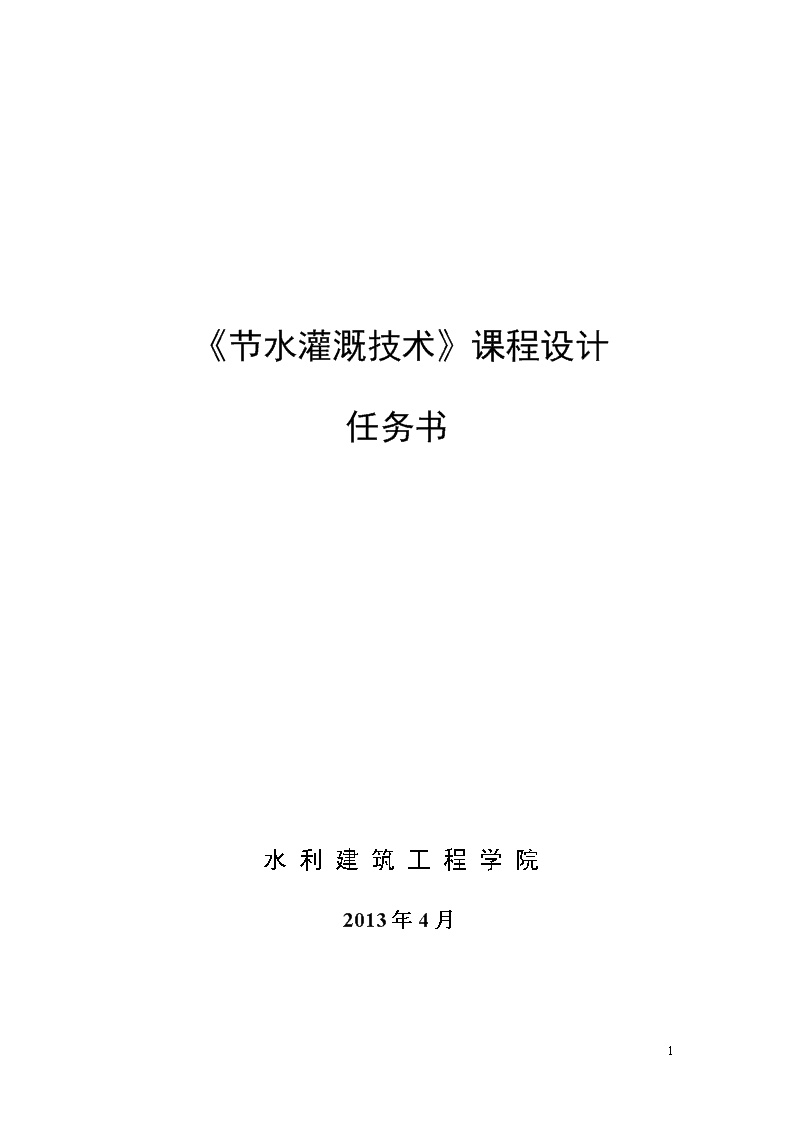

'  《节水灌溉技术》课程设计任务书   水利建筑工程学院 2013年4月6 《节水灌溉技术》课程设计任务书一、滴灌设计规划内容1、基本资料的收集，包括地形资料、土地与工程地质资料、水文气象资料、农作物资料和水源动力资料。2、滴灌系统总体布置。根据地形和水源条件确定系统布置类型。3、系统设计参确定，主要包括：设计保证率、设计日工作时间、土壤湿润比、灌溉制度、灌水均匀度的确定等。4、系统的工作制度及设计流量确定，主要包括：轮灌组的划分和各级管道设计流量的确定。5、系统水力计算及设计，主要包括：毛管设计、支管设计和干管设计。6、水泵及动力机选取配。二、喷灌设计规划内容1、收集基本资料，并进行必要的核实和分析。2、水源工程规划，包括取水方式，取水位置：蓄水工程类型及容积确定。3、喷灌系统选型。4、工程规划布置：包括系统布置、喷灌工作制度的拟定、管材管径计算、压力规划、管道系统结构设计、水泵及动力机选取配。三、成果要求1、设计说明书一份，包含各类计算表格，说明书不少于20页。2、系统平面布置图。3、各技术参数应符合《节水灌溉技术规范》SL207-98。参考文献1、华人民共和国国家标准，喷灌工程技术规范（GBJ85-85）2、GBT50485-2009微灌工程技术规范。6 喷、滴工程设计指导书一、基本资料规划设计区交通便利，规划设计区规划面积1000亩——1200亩，规划设计区地形平坦，电力充足，现有规划区1：2000地形图一份。多年平均降雨量176.9mm，4—10月生育期平均降水量125mm，占全年平均降雨量的70.7％，每年平均蒸发量1717.9mm；4—10月生育期平均蒸发量1589.8mm，占平均蒸发量的92.54％。冬季积雪年平均为21.3cm，最大为34cm，最小为8cm；冬季最大冻土层厚度145cm左右。规划设计区地处准葛尔盆地南缘，属于内陆半干旱性荒漠气候，冬冷夏热，年平均气温6.7℃年平均最高温度8.6C，年平均最小温度5.3℃，极端最高温度41.3℃，极端最低温度-38.9"C。全年无霜期多年平均174天，早霜9月下旬至10月上中旬，晚霜4月下旬至5月上中旬，多年平均日照1837.2小时。多年平均相对湿度64.1％，4至10月生育期平均相对湿度53.6％。4月至11月多风，风向常为东风，风力2—2.8级，5月至8月有大风，最大风速18-20m/s，为西风，一年出现1—2次，持续时间不超过4小时。规划设计区土壤以草甸土为主，质地为中壤土和砂壤土，PH值7.8，土层厚度70cm—100cm，土壤肥力较高。土壤容重1.48g/cm，田间持水率25%。整个规划区地表水源中泥沙含量较多，悬浮泥沙含量：4801mg/l，平均粒径：0.041mm。地下水资源丰富，水质良好，地下水埋深8m—10m，适宜灌溉，据单井抽水试验，单井出水量一般在l00m3/h—120m3／h之间，建议井距500m。规划设计区作物以棉花为主，高峰期是平均需水量5.8mm/d。种植作物为棉花，行距为20cm×40cm×20cm×55cm，株距为10cm，滴灌模式为一膜一管四行。主要作物需水强度及适宜土壤湿度1、冬小麦阶段需水强度生育阶段播种~越冬越冬~返青返青~拔节拔节~抽穗抽穗~成熟单产6 (kg/亩)生长期(旬/月)中/9~上/11中/11~下/3上/4~上/5中/5~下/5下/5~上/7需水强度(mm/d)2.110.170.893.685.33250适宜土壤含水率(θf%)70~8070~8060~808060~802、春小麦阶段需水强度生育阶段播种~出苗出苗~分蘖分蘖~拔节拔节~抽穗抽穗~成熟单产(kg/亩)生长期(旬/月)下/3~上/4中/4~下/4下/4~中/5中/5~上/6上/6~中/7需水强度(mm/d)0.954.038.577.365.82240适宜土壤含水率70~8070~80808060~80注：春小麦要求≥10℃积温2000℃左右。要求无霜期110~130天。3、春玉米阶段需水强度生育阶段时段天数(d)需水强度(mm/d)适宜土壤含水率(θf%)播种5.5~5.20161.1370~80苗期5.21~5.31110.7765~756.1~6.10102.566.11~6.20102.56拔节6.21~6.30104.1170~807.1~7.10104.777.11~7.20105.97抽雄7.21~7.31115.6875~858.1~8.10105.34抽浆8.11~8.20106.4275~858.21~8.31114.629.1~9.10103.12收获9.11~9.20102.4565~75单产768kg/亩注：春玉米要求≥10℃的积温：2000~2300℃（早熟品种）；2300~2600℃（中熟品种）；2600~3100℃（晚熟品种）。春玉米要求无霜期：90~120天（早熟品种）；120~150天（中熟品种）；150~180天（晚熟品种）。4、棉花各生育期的需水量及根系深度表各生育阶段发芽-苗期现蕾-开花花铃期吐絮期根系活动层深度cm2030-4040-60406 适宜土壤含水量55%-70%60%-75%70%-85%65%-80%日均需水量1.5-3.0mm5.0mm5.8mm3.0-4.5mm二、目的和要求本次设计要求学生掌握喷灌工程规划设计的主要内容和主要设计方法。通过本次设计培养学生运用所学知识独立解决实际问题的能力，在规划设计和编写说明书方面得到一定的训练。三、时间安排与设计进度表本课程设计时间为1.5周。周次内容要求111、了解地形，基本参数选择。（第1天）熟悉基本概况112、设计喷、滴灌制度（第2天）平面布置图113、管道系统总体布置（第3天）采用定系数或变系数法114、拟定喷、滴灌工作制度（第4天）续灌或分组轮灌116、管道设计与水力计算（第5、6天）喷、滴灌工程平面布置图1张。127、设备清单及概预算（第7天）128、绘图、撰写设计说明书（第10天）喷、滴灌工程设计说明书1份四、提交成果的形式1、喷、滴灌工程平面布置图1张。2、喷、滴灌工程设计说明书1份。五、设计依据1、中华人民共和国国家标准，喷灌工程技术规范（GBJ85-85）2、GBT50485-2009微灌工程技术规范。6 《节水灌溉技术》课程设计某灌区滴灌系统规划设计说明书院（系）：专业：班级：姓名：学号：指导教师：年月日6'
