骑龙排洪沟工程设计说明.doc

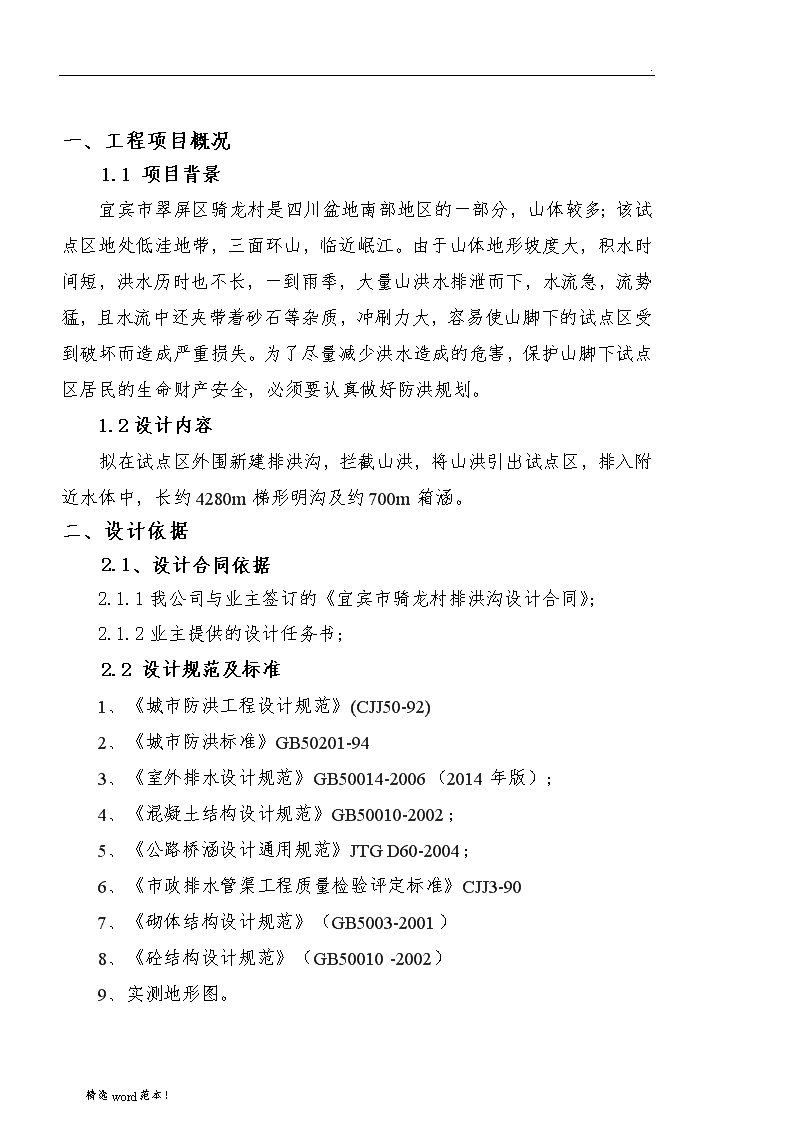

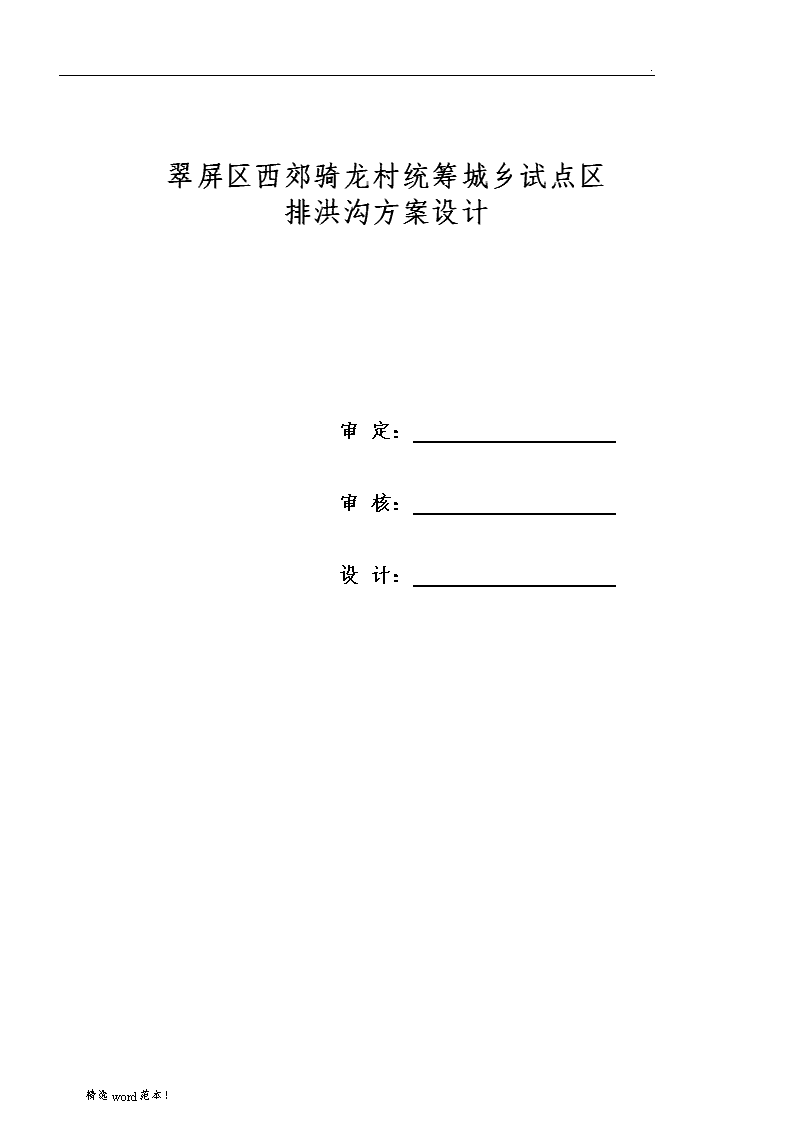

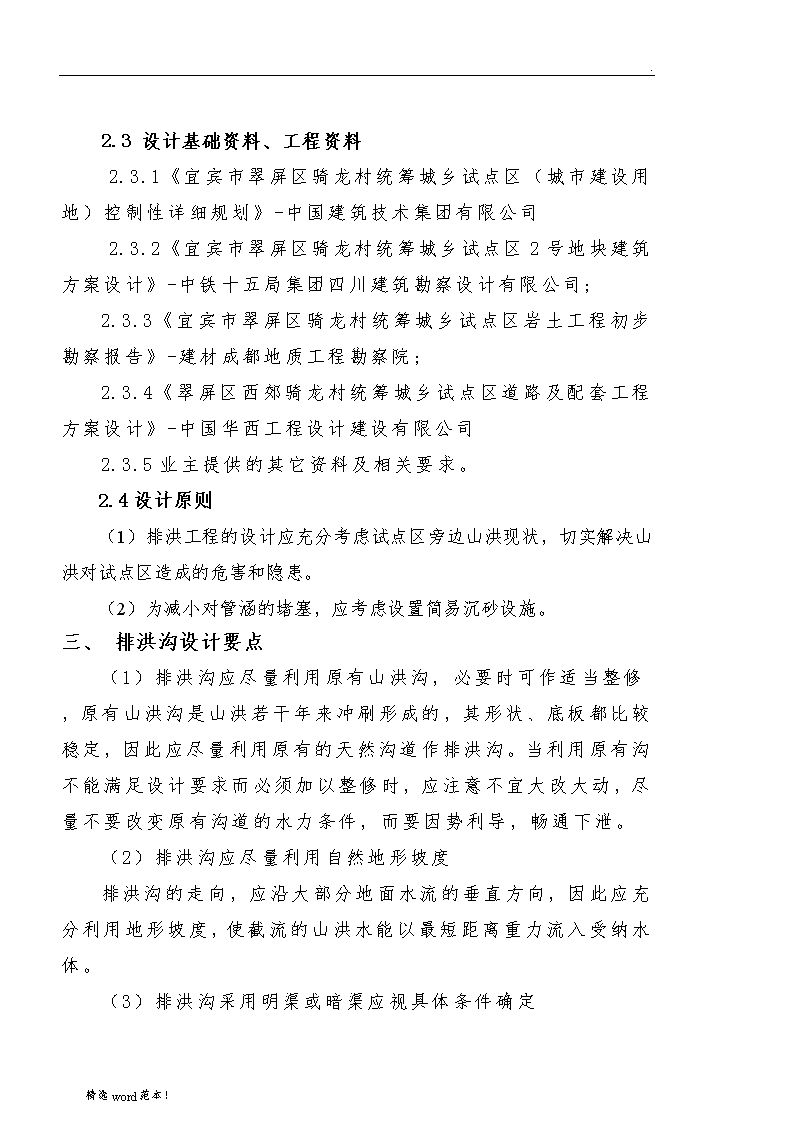

'.翠屏区西郊骑龙村统筹城乡试点区排洪沟方案设计审定：审核：设计：精选word范本！ .一、工程项目概况1.1项目背景宜宾市翠屏区骑龙村是四川盆地南部地区的一部分，山体较多；该试点区地处低洼地带，三面环山，临近岷江。由于山体地形坡度大，积水时间短，洪水历时也不长，一到雨季，大量山洪水排泄而下，水流急，流势猛，且水流中还夹带着砂石等杂质，冲刷力大，容易使山脚下的试点区受到破坏而造成严重损失。为了尽量减少洪水造成的危害，保护山脚下试点区居民的生命财产安全，必须要认真做好防洪规划。1.2设计内容拟在试点区外围新建排洪沟，拦截山洪，将山洪引出试点区，排入附近水体中，长约4280m梯形明沟及约700m箱涵。二、设计依据2.1、设计合同依据2.1.1我公司与业主签订的《宜宾市骑龙村排洪沟设计合同》；2.1.2业主提供的设计任务书；2.2设计规范及标准1、《城市防洪工程设计规范》(CJJ50-92)2、《城市防洪标准》GB50201-943、《室外排水设计规范》GB50014-2006（2014年版）；4、《混凝土结构设计规范》GB50010-2002；5、《公路桥涵设计通用规范》JTGD60-2004；6、《市政排水管渠工程质量检验评定标准》CJJ3-907、《砌体结构设计规范》（GB5003-2001）8、《砼结构设计规范》（GB50010-2002）9、实测地形图。精选word范本！ .2.3设计基础资料、工程资料2.3.1《宜宾市翠屏区骑龙村统筹城乡试点区（城市建设用地）控制性详细规划》-中国建筑技术集团有限公司2.3.2《宜宾市翠屏区骑龙村统筹城乡试点区2号地块建筑方案设计》-中铁十五局集团四川建筑勘察设计有限公司；2.3.3《宜宾市翠屏区骑龙村统筹城乡试点区岩土工程初步勘察报告》-建材成都地质工程勘察院；2.3.4《翠屏区西郊骑龙村统筹城乡试点区道路及配套工程方案设计》-中国华西工程设计建设有限公司2.3.5业主提供的其它资料及相关要求。2.4设计原则（1）排洪工程的设计应充分考虑试点区旁边山洪现状，切实解决山洪对试点区造成的危害和隐患。（2）为减小对管涵的堵塞，应考虑设置简易沉砂设施。三、排洪沟设计要点（1）排洪沟应尽量利用原有山洪沟，必要时可作适当整修，原有山洪沟是山洪若干年来冲刷形成的，其形状、底板都比较稳定，因此应尽量利用原有的天然沟道作排洪沟。当利用原有沟不能满足设计要求而必须加以整修时，应注意不宜大改大动，尽量不要改变原有沟道的水力条件，而要因势利导，畅通下泄。（2）排洪沟应尽量利用自然地形坡度排洪沟的走向，应沿大部分地面水流的垂直方向，因此应充分利用地形坡度，使截流的山洪水能以最短距离重力流入受纳水体。（3）排洪沟采用明渠或暗渠应视具体条件确定精选word范本！ .一般排洪沟最好次用明渠，但当排洪沟通过市区或厂区时，由于建筑密度较高、交通量大，应采用暗渠。（4）排洪沟纵坡的确定排洪沟的纵坡应根据地形、地质、护砌、原有排洪沟坡度以及冲淤情况等条件确定，一般不小于1%，设计纵坡时，要使沟内水流速度均匀增加，以防止沟内产生淤积。当纵坡很大时，应考虑设置跌水或陡槽，但不得设在转弯处。一次跌水高度通常为0.2～0.6m，有的多达20～30级，消能效果很好。陡槽页称急流槽，纵坡一般为20%～60%，多采用片石、块石或条石砌筑，也有采用钢筋混凝土浇筑的。陡槽终端应设消力设备。（5）排洪沟的断面形式排洪明渠的断面形式常用矩形或梯形断面，最小断面B×H=0.4m×0.4m，排洪沟的材料及加固形式应根据沟内最大流速、当地地形及地质条件、当地材料供应情况确定。（6）排洪沟的设计流速为了防止山洪冲刷，应按流速的大小选用不同材质的沟底沟壁。明渠最小流速为0.4m/s，但水深为0.4～1.0m时，排水明渠的最大流速应按下表规定取值。表3-1明渠最大设计流速明渠类别最大设计流速（m/s）粗砂或低塑性粉质粘土0.8粉质粘土1.0粘土1.2草皮护面1.6干砌块石2.0浆砌块石或浆砌砖3.0石灰岩和中砂岩4.0混凝土4.0（7）排洪沟的其他规定精选word范本！ .明渠和盖板渠的底宽，不宜小于0.3m。无铺砌的明渠边坡，应根据不同的地质按表3-2的规定取值；用砖石或混凝土铺砌的明渠可采用1:0.75～1:1的边坡。表3-2明渠边坡值地质边坡粉砂1:3～1:3.5松散的细砂、中砂和粗砂1:2～1:2.5密实的细砂、中砂、粗砂或粘质粉土1:1.5～1:2粉质粘土或粘土砾石或卵石1:1.25～1:1.5半岩性土1:0.5～1:1风化岩石1:0.25～1:0.5岩石1:0.1～1:0.25本设计排洪沟沿试点区红线边道路布置，排洪沟坡度同道路坡度。四、排洪沟设计计算4.1设计防洪标准在进行防洪工程设计时，首先要确定洪峰设计流量，然后根据该流量拟定工程规模。为了准确、合理地拟定某项工程规模，需要根据该工程的性质、范围以及重要性等因素，选定某一频率作为计算洪峰流量的标准，称为防洪设计标准。实际工作中一般常用重现期衡量设计标准的高低，即重现期越大，则设计标准越高，工程规模也就越大；反之，设计标准低，工程规模小。根据我国现有山洪防治标准及工程运行情况，山洪防治标准见表3-3。表3-3山洪防治标准工程等别防护对象防洪标准频率（%）重现期（a）二大型工业企业、重要中型企业2～150～100三中小型工业企业5～220～50四工业企业生活区10～510～20精选word范本！ .本设计中主要防护对象为山坡下居民生活区，因此本设计重现期取25年，频率为4%。4.2设计洪峰流量的计算排洪沟属于小汇水面积上的排水构筑物。一般情况下，小汇水面积没有实测的流量资料，所需的设计洪水往往用实测暴雨资料间接推求。并假定暴雨与其所形成的洪水流量同频率。同时考虑山区河沟流域面积一般只有几平方公里至几十平方公里，平时水小，甚至干枯；汛期水量急增，急流快。目前我国设计洪峰流量的计算主要有三种方法：洪水调查法、推理公式法及经验公式法。本设计采用经验公式法计算洪峰流量。常用的经验公式计算方法有：一般地区性经验公式、公路科学研究所经验公式、第二铁路设计院等值线法、第三铁路设计院计算方法。本设计采用公路科学研究所经验公式:(3-1)式中：Q——设计洪峰流量（m3/s）;F——流域面积（km2）;K——径流模数，按表3-1采用;n——面积参数，当F<1km2时，n=1；当1
