扬水灌区续建配套与节水改造工程施工组织设计

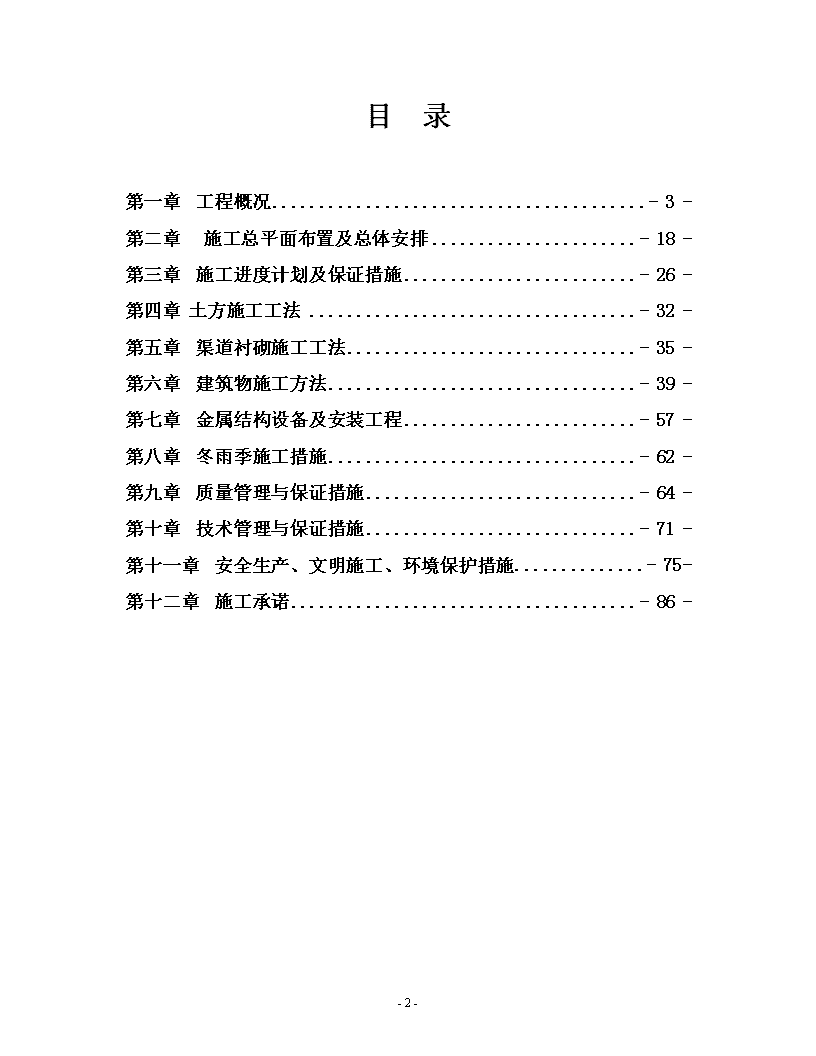

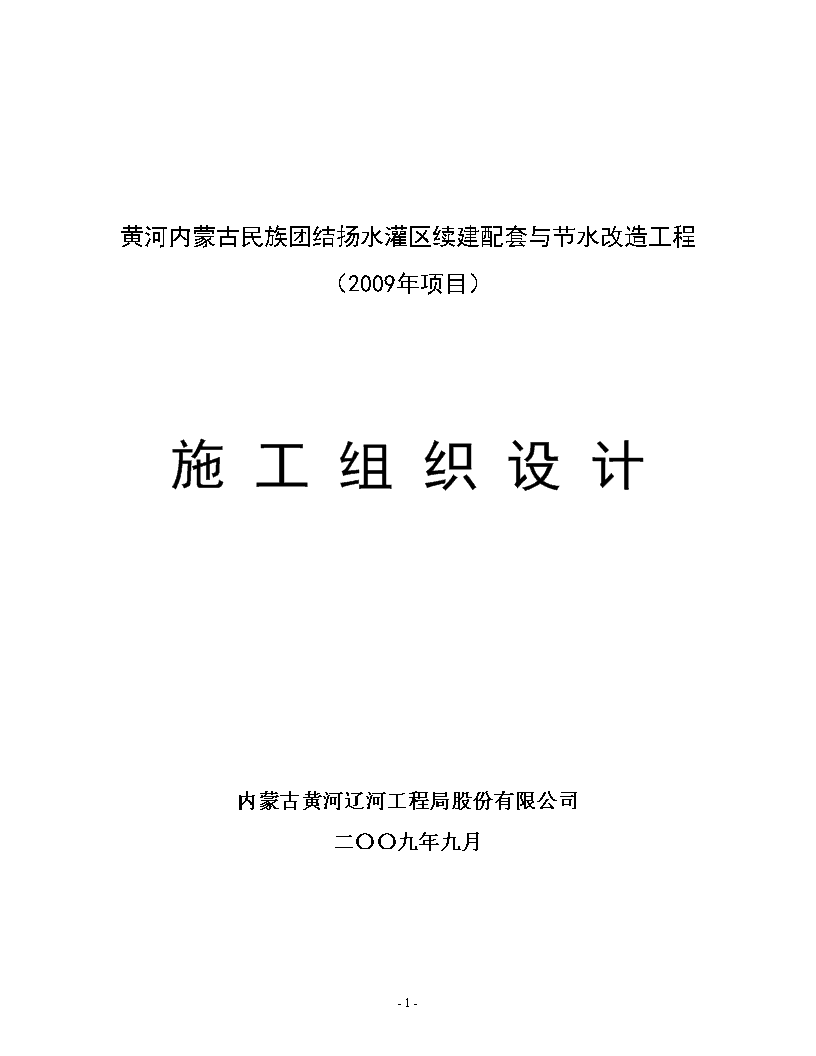

'黄河内蒙古民族团结扬水灌区续建配套与节水改造工程（2009年项目）施工组织设计内蒙古黄河辽河工程局股份有限公司二〇〇九年九月-64- 目录第一章工程概况-3-第二章施工总平面布置及总体安排-18-第三章施工进度计划及保证措施-26-第四章土方施工工法-32-第五章渠道衬砌施工工法-35-第六章建筑物施工方法-39-第七章金属结构设备及安装工程-57-第八章冬雨季施工措施-62-第九章质量管理与保证措施-64-第十章技术管理与保证措施-71-第十一章安全生产、文明施工、环境保护措施-75-第十二章施工承诺-86--64- 第一章工程概况一、工程概况黄河内蒙古民族团结扬水灌区位于包头市土默特右旗中南部，地处大青山南麓黄河北岸的冲积平原，灌区范围从北干渠以南至黄河，西以堤防为界，东界为哈素海退水渠。灌区总土地面积74.7万亩，设计灌溉面积31万亩。灌区地处黄河北岸冲积平原，地势平坦，由西北向东南微倾斜，地面坡度1/7000～1/10000，灌区地面高程在988～996m之间。本次招标工程内容包括：（1）北干渠衬砌9.5km；（2）新建1座干渠退水闸，1座干渠节制闸，1座生产桥；（3）重建9座支渠进水闸，1座干渠节制闸，1座生产桥；（4）拆除1座节制闸；（5）对北干渠穿黄河大堤和团结干渠穿哈素海退水渠堤的2座穿堤闸进行维修工程规模：干渠设计流量6.0m3/s。设计采用梯形断面，全断面聚乙烯薄膜防渗，边坡采用预制混凝土板护砌，渠底采用素土作保护层，防冻胀采用保温板的措施。二、气象条件灌区属于典型的中温带大陆季风气候，其特点是：春季干旱多风，夏季炎热多雨，秋高气爽日照长，冬季寒冷少雪。气候干燥，作物生长季节干燥度为1.8左右，多年平均降雨量342.8mm，主要集中在6—9月，占全年降水量的78%，多年平均年蒸发2060mm，是降水量的6倍。-64- 热量丰富，多年平均气温7.1℃，≥5℃的积温为3500℃，≥10℃的积温2800℃，最大冻土深度1.75m，无霜期130—140天。光照充足，在5—9月农作物生长季节，太阳辐射值为3174×106焦耳/m2，占全年辐射总值的53%，光能资源丰富，潜力较大。从日照时数上看，全年为3053小时，在作物生长期的5—9月，日照时数为1432.2小时，平均每天日照为9.4小时，完全可以满足作物生长需要。三、工程地质及水文地质条件1、工程地质条件（1）灌区地层岩性在地层5.0m深度范围内，地层主要分布为第四系全新统地层（Q4），其成因类型分别为人工回填土（Q4s）及冲积层（Q4al）,现分别进行叙述如下：a.第四系人工回填土（Q4s）第四系人工回填土主要是修筑渠堤时所堆积的粘土、壤土。b.第四系全新统冲积层（Q4al）第四系全新统冲积层的岩性主要是粘土和壤土，局部夹有极细砂、细纱透镜体。粘土呈浅黄色、灰黄色，湿～饱和，可塑～硬塑状，局部为软塑状；壤土呈浅黄色、灰黄色，湿～饱和，可塑～硬塑状。（2）灌区工程地质单元划分按不同成因，将人工填土（Q4s）划分为①工程地质单元，第四系全新统冲积层（Q4al）划分为②工程地质单元。并根据②工程地质单元中不同土层其物理力学性质的差异性，又细分为2个亚单元，即②1与②2。个工程地质单元划分见表1。-64- 各工程地质单元划分一览表表1成因类型主单元亚单元岩性第四系全新统人工堆积物（Q4s）①人工填土第四系全新统冲积物（Q4al）②②1粘土②2壤土（3）工程地质条件a、各工程地质单元土层的物理力学性质②1粘土，棕红色、可塑～硬塑状，中等压缩性，弱透水性。主要物理力学性质指标平均值：天然含水量W=21.8%，天然密度ρ=1.76g/cm3，干密度ρd=1.45g/cm3，比重Gs=2.73,天然孔隙比е=0.892，塑性指数Ip=15.6，液性指数IL=0.08,渗透系数K=1.98×10-5cm/s，内摩擦角中Φcu=18.5°，凝聚力Ccu=22.7KPa，压缩系数a1.2=0.43MPa-1。②2壤土，浅黄色、灰黄色，可塑～硬塑状，中等压缩性，弱透水性。主要物理力学性质指标平均值：天然含水量W=26.5%，天然密度ρ=1.91g/cm3，干密度ρd=1.52g/cm3，比重Gs=2.71,天然孔隙比е=0.790，塑性指数Ip=13.2，液性指数IL=0.73,渗透系数K=1.32×10-4cm/s，内摩擦角中Φcu=25.2°，凝聚力Ccu=30.8KPa，压缩系数a1.2=0.25MPa-1。b、各工程地质单元地基承载力评价以各工程地质单元的物理力学性质指标为依据，参照《建筑地基基础设计规范》GB50007—2002及《工程地质手册》第四版等有关资料。在初步确定的各工程地质单元的地基承载力基本值的基础上，结合本地区水文地质、工程地质的实际条件，对初步确定的地基承载力基本值，加以适当调整。调整后的各工程地质单元地基承载力建议值可供设计使用见表2。-64- ②1单元粘土，地基承载力建议值f0=160KPa；②2单元壤土，地基承载力建议值f0=150KPa。各工程地质单元地基承载力一览表表2工程地址单元岩性评价指标基本值（KPa）建议值（KPa）孔隙比е液性指数IL②1粘土0.8920.08210160②2壤土0.7900.73200150备注：承载力按《建筑地基基础设计规范》附表5-4查得c、土层的冻胀性评价本区属于季节性冻土区，冻土标准冻深为1.40m。②1、②2单元均为可能发生冻胀的土层，属弱冻胀至强冻胀性地层。各工程地质单元地层的冻胀性评价见表3。d、边坡稳定性评价根据灌域土层结构，结合干渠实测边坡角及干渠的规模和渠道的过水能力，采用土质稳定边坡的工程地质比拟法，确定主要分布于5m深度的②1、②2单元地层的稳定边坡。对于挖深小于5m，水深2～3m，流量大于10m3/s，建议选用以下渠道边坡值：②1单元粘土1∶1；②2单元壤土1∶1.5。对于填方高度小于3m时，填方渠道内坡采用1∶2～1∶2.5，外坡采用1∶1.5～1∶2.-64- 各工程地质单元地层冻胀性评价汇总表表3工程地址单元编号岩性名称实测天然含水量W（%）实测天然含水量与冻胀性判别标准值比较关系（%）冻结期间地下水低于冻深的最小距离（m）冻胀类别②1粘土算数平均值21.8W＜Wp+2≤2.0弱冻胀大值平均值25.7②2壤土算数平均值26.5Wp+5=22.9＜W≤Wp+9=26.9≤2.0强冻胀大值平均值29.1W＞Wp+9=26.9不考虑e、渗漏地层②1粘土、②2壤土层为主，渗透系数K=1.32×10-4cm/s～K=1.98×10-4cm/s，弱透水至微透水性，垂直渗漏和侧向渗漏都较微弱，不会产生较大的渗漏损失。f、地层液化问题区域内的粘性土地层，可不考虑液化问题，对于②2单元壤土，由于上覆土层厚度大，发生液化的可能性较小，也不考虑液化问题。2、水文地质条件灌区位于冲湖积的湖滨相和浅湖相至湖心相，水文地质条件较差，根据地质时代的不同，按新老顺序划分含水组，分述如下：（1）第四系上更新统——全新统含水组平原内部湖滨相—浅湖相，其含水成因均可归属冲湖积的混合类型，岩性为粉细砂。粉细砂，多呈半承压——承压水，仅在局部古河道附近零星可见潜水—微承压水。湖盆内部受古地理环境控制，存在着由湖滨相至湖心相的变化过程，底板埋深由东向西，由浅变深，黄河北岸向西北倾斜由10.20m渐增至91.09m，厚度-64- 由9.8m递增至80.08m，该含水组地下水位埋深，海子、二十四倾地、将军窑等地多为2m以上。该含水组水量大小与岩性、厚度、径流强弱密切相关，在跃进渠以南，南尧、党三尧、白青尧以北单井涌水量为大于500m3/d，老樊营、毛岱一带矿化度上部小于2g/L，下部大于3g/L，属上淡下咸的双层水质结构，其余大部分地区矿化度为3～10g/L，局部地区大于10g/L。什大股、将军窑、沙海子圆弧带单井涌水量小于500m3/d，矿化度大于10g/L。党圪旦、将军窑、双龙、大与以南、黄河以北单井涌水量小于200m3/d，矿化度大于10g/L，双龙一带矿化度为3～10g/L，水化学类型为S04·C1-Na、C1·S04-Na、C1-Na。（2）第四系中更新统下段含水组该含水组由浅湖带至湖心带，岩性为细砂、粉细砂，粉砂呈薄层状夹于巨厚的淤泥质土层中。浅湖带含水组的顶板为一斜坡，200m左右深度内其厚度仅9.91～32.89m，单井涌水量多小于200m3/d，最小地方为50m3/d，矿化度大于3g/L，水质为C1·HCO3-Na、C1·S04-Na和C1-Na型水。（3）第四系中更新统上段含水组该含水组岩性为静水湖相中细砂和粉细砂砂层，薄而不连续，含水量小，难以作为单一的含水组划分，大部分地区单位涌水量小到0.85～81.05m3/d·m，供水意义不大。3、天然建筑材料民族团结灌区使用土右旗料场的地材，分布在项目区土右旗以北侧一带，料场距灌区52km。所需砂砾料场为水涧沟砂砾料场和美岱召砂砾料场。以上所述细骨料、粗骨料和块石料储量丰富，质量满足工程的要求。各料场开采条件好，场地开阔，运输便利，适合机械化开采。各料场为已开采料场，可以直接购买成品料，经公路汽车运输到工地。四、对外交通民族团结灌区工程距土右旗旗政府所在地萨拉齐40km，该地区交通发达，-64- 土右旗有110国道，高速公路，包兰铁路从萨拉齐穿过，可以作为对外交通道路。临时设施场地到灌区修临时道路，灌区内县、乡、村之间公路纵横交错，渠沟堤背也可兼作交通道路。五、主要工程量主要工程量见下表。建筑工程工程量清单编号工程或费用名称单位数量单价（元）合价（元）备注　第一部分建筑工程　　　　　一渠道防渗衬砌　　　　　(一)北干渠（3+050～12+105）Km9.55　　　　土方开挖ｍ328377　0　　土方回填ｍ329919　0　　M10砂浆垫层ｍ32776　0　　C20砼预制板衬砌ｍ36282　0　　聚苯板铺设ｍ35562　0　　塑料薄膜铺设ｍ2130345　0　　沥青砂浆伸缩缝m15652　0　　素土开挖ｍ319069　0　　素土回填ｍ319069　0　　砂砾料垫层ｍ31986　0　（二）挖树根个12001012000固定报价（三）植树株900014126000固定报价二渠道建筑物　　　　　(一)北干渠　　　　　1黄河大堤穿堤闸（0+000）　　　　　(1)拆除　　　　　　浆砌石拆除ｍ360　0　(2)改造　　　　　-64- 编号工程或费用名称单位数量单价（元）合价（元）备注　土方开挖ｍ3100　0　　土方填筑ｍ375　0　　砂砾料垫层ｍ322　0　　干砌块石海漫ｍ350　0　　M10浆砌石翼墙ｍ330　0　2节制闸　　　　　(1)金家圪堵节制闸拆除（4+135）　　　　　　土方开挖ｍ360　0　　土方填筑ｍ3100　0　　钢筋砼拆除ｍ330　0　　浆砌石拆除ｍ345　0　　干砌石拆除ｍ358　0　　砂砾石拆除ｍ320　0　(2)大喇嘛窑节制闸（5+590）　　　　　①拆除　　　　　　浆砌石拆除ｍ396　0　　钢筋砼拆除ｍ3120　0　②重建　　　　　a上游铺盖　　　　　　C25钢筋砼底板ｍ312　0　　C25钢筋砼侧墙ｍ339　0　　C10砼垫层ｍ32　0　　橡胶止水带m8　0　　土方开挖ｍ315　0　　砂砾料垫层ｍ36　0　　钢筋制安t2.5　0　　细部结构ｍ353　0　b闸室　　　　　建筑工程工程量清单-64- 建筑工程工程量清单编号工程或费用名称单位数量单价（元）合价（元）备注　C25钢筋砼底板ｍ323　0　　C25钢筋砼闸墩ｍ315　0　　C25预制钢筋砼桥面板ｍ33.2　0　　C25钢筋砼排架ｍ31.5　0　　C25钢筋砼板、梁ｍ31.9　0　　C10砼垫层ｍ33　0　　橡胶止水带m25　0　　土方开挖ｍ334　0　　砂砾料垫层ｍ38　0　　闸房ｍ210　0　　钢筋制安t1.5　0　　细部结构ｍ348　0　c消力池　　　　　　C25钢筋砼底板ｍ317　0　　C25钢筋砼侧墙ｍ362　　　　C10砼垫层ｍ33　　　　橡胶止水带m12　　　　土方开挖ｍ322　　　　砂砾料垫层ｍ38　　　　钢筋制安t3.2　　　　细部结构ｍ382　　　d上下游连接段　　　　　　干砌块石护坡ｍ361　　　　干砌块石海漫ｍ335　　　　抛石ｍ377　　　　砾石垫层ｍ327　　　　土工布铺设ｍ2275　　　　土方开挖ｍ3101　　　-64- 建筑工程工程量清单编号工程或费用名称单位数量单价（元）合价（元）备注e其它　　　　　　C25钢筋砼枕梁ｍ30.1　　　　土方填筑ｍ3305　　　3支渠进水闸（5+200—10+400）座9　　　(1)拆除　　　　　　浆砌石拆除ｍ3810　　　　钢筋砼拆除ｍ3972　　　(2)重建　　　　　①上游进口段　　　　　　C25钢筋砼底板ｍ311　　　　C25钢筋砼护坡ｍ310　　　　C25砼垫层ｍ34　　　　砂砾料垫层ｍ37　　　　橡胶止水带m63　　　　土方开挖ｍ345　　　　土方回填ｍ327　　　　细部结构ｍ325　　　②闸室　　　　　　土方开挖ｍ390　　　　土方填筑ｍ327　　　　砂砾料垫层ｍ321　　　　C25钢筋砼闸室ｍ383　　　　C25钢筋砼排架及横梁ｍ35.4　　　　C25预制钢筋砼桥面板ｍ30.2　　　　C10砼垫层ｍ310　　　　橡胶止水带m144　　　　细部结构ｍ398　　　③下游出口　　　　　-64- 建筑工程工程量清单编号工程或费用名称单位数量单价（元）合价（元）备注　土方开挖ｍ345　　　　土方填筑ｍ327　　　　砂砾料垫层ｍ34　　　　C25钢筋砼底板ｍ37　　　　C25钢筋砼护坡ｍ35　　　　C25砼垫层ｍ32　　　　橡胶止水带m54　　　　细部结构ｍ314　　　④其它　　　　　　钢筋制安ｔ14.4　　　4北干渠退水闸（新建30+420）　　　　　(1)上游进口段　　　　　　C25钢筋砼底板ｍ33　　　　C25钢筋砼侧墙ｍ31.4　　　　C25砼垫层ｍ31　　　　砂砾料垫层ｍ32　　　　橡胶止水带m6　　　　土方开挖ｍ36　　　　土方填筑ｍ34　　　　细部结构ｍ36　　　(2)闸室　　　　　　土方开挖ｍ332　　　　土方填筑ｍ321　　　　砂砾料垫层ｍ34　　　　C25钢筋砼闸室ｍ314　　　　C25钢筋砼排架及横梁ｍ30.3　　　　C25预制钢筋砼桥面板ｍ30.1　　　　C10砼垫层ｍ32　　　-64- 建筑工程工程量清单编号工程或费用名称单位数量单价（元）合价（元）备注　橡胶止水带m12　　　　细部结构ｍ316　　　(3)下游出口　　　　　　土方开挖ｍ36　　　　土方填筑ｍ34　　　　砂砾料垫层ｍ32　　　　C25钢筋砼底板ｍ33　　　　C25钢筋砼侧墙ｍ31.4　　　　C25砼垫层ｍ31　　　　橡胶止水带m6　　　　细部结构ｍ36　　　(4)其它　　　　　　钢筋制安ｔ2.2　　　5喜成尧桥（8+000）座1　　　(1)拆除　　　　　　浆砌石拆除ｍ315　　　　钢筋砼拆除ｍ335　　　(2)重建　　　　　　土方开挖ｍ325　　　　土方填筑ｍ313　　　　C25砼桥面板铺装ｍ34　　　　C25预制钢筋砼桥ｍ322　　　　C25钢筋砼桥墩ｍ313　　　　C25砼引桥板ｍ32.2　　　　C10砼垫层ｍ31　　　　砂砾料垫层ｍ31.3　　　　钢筋制安ｔ3.5　　　　细部结构ｍ342　　　-64- 建筑工程工程量清单编号工程或费用名称单位数量单价（元）合价（元）备注（二）团结干渠　　　　　1哈素海退水渠穿堤闸（34+260）　　　　　(1)拆除　　　　　　浆砌石拆除ｍ370　　　(2)改造　　　　　　土方开挖ｍ3100　　　　土方填筑ｍ375　　　　砂砾料垫层ｍ318　　　　干砌块石海漫ｍ360　　　　M10浆砌石翼墙ｍ342　　　2五台营节制闸（新建30+690）　　　　　(1)上游铺盖　　　　　　C25钢筋砼底板ｍ311　　　　C25钢筋砼侧墙ｍ339　　　　C10砼垫层ｍ32　　　　橡胶止水带m8　　　　土方开挖ｍ315　　　　砂砾料垫层ｍ36　　　　钢筋制安t2.5　　　　细部结构ｍ352　　　(2)闸室　　　　　　C25钢筋砼底板ｍ323　　　　C25钢筋砼闸墩ｍ315　　　　C25预制钢筋砼桥面板ｍ33.2　　　　C25钢筋砼排架ｍ31.5　　　　C25钢筋砼板、梁ｍ32　　　　C10砼垫层ｍ33　　　　橡胶止水带m25　　　-64- 建筑工程工程量清单编号工程或费用名称单位数量单价（元）合价（元）备注　土方开挖ｍ334　　　　砂砾料垫层ｍ38　　　　闸房ｍ210　　　　钢筋制安t2.3　　　　细部结构ｍ348　　　(3)消力池　　　　　　C25钢筋砼底板ｍ317　　　　C25钢筋砼侧墙ｍ362　　　　C10砼垫层ｍ33　　　　橡胶止水带m12　　　　土方开挖ｍ322　　　　砂砾料垫层ｍ38　　　　钢筋制安t3.2　　　　细部结构ｍ382　　　(4)上下游连接段　　　　　　干砌块石护坡ｍ361　　　　干砌块石海漫ｍ335　　　　抛石ｍ377　　　　砾石垫层ｍ327　　　　土工布铺设ｍ2275　　　　土方开挖ｍ3101　　　(5)其它　　　　　　C25钢筋砼枕梁ｍ30.1　　　　土方填筑ｍ3305　　　三房屋建筑工程　　　　　（一）北干渠大喇嘛尧闸管理房　　　　　　管理房ｍ280　　　　库房ｍ240　　　-64- 建筑工程工程量清单编号工程或费用名称单位数量单价（元）合价（元）备注　院墙ｍ30　　　（二）团结干渠五台营闸管理房　　　　　　管理房ｍ280　　　　库房ｍ240　　　　院墙ｍ30　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　-64- 第二章施工总平面布置及总体安排一、布置原则和依据1、本工程招标文件；2、本合同工程的施工特征；3、有关的规程、规范；4、利用业主提供的场内外交通、供电、供水、场地等施工条件；5、遵循因地制宜、有利生产、方便生活、易于管理、安全可靠、经济合理的原则。二、施工总平面布置1、施工基地设置本标段该工程包括渠道土方开挖、土方填筑、渠道衬砌及建筑物拆除、维修、新建等，根据招标文件及现场考察，该标段受灌区灌水条件的限制很大，施工工期短，工程量较大，施工较难，因此，决定在施工区域中间地段较为方便的区域适当位置布置施工主基地，设置项目部，便于对全盘施工进行管理，并设置综合仓库、停车场、修理厂、预制厂、材料堆放场、预制厂、油库、生活区住房、办公住房等。由于工期较短，部分房屋采用租用民房解决。以此为中心，向两侧辐射，覆盖施工沿线，并将大型施工临时设施布置在主基地，有利于人员集中管理和控制、施工机具的统一调度。施工基地设置：民族团结灌域施工区域附近地域宽阔的位置，设置辅助基地。2、施工道路布置对外交通：110国道和高速公路从灌区南侧通过，与通往旗县市公路相连。灌区内县、乡、村之间公路纵横交错，沟渠背也可兼作交通道路，交通便利。-64- 场内交通：场内交通主要利用渠道管护道路（沟渠背）作为施工道路，部分地段利用现有道路适当进行修筑。作为施工阶段的施工道路。3、用水布置施工用水布置，根据招标文件说明，施工生产用水配置2台5t水车从附近的乡村供水点进行拉运送到钢制移动水箱供施工用水。生活用水采用从附近乡村供水点就近拉运，配置1台5t水车，并在生活区设置2只钢制水箱，供生活用水使用。4、用电布置施工用电主要是建筑物砼、预制砼及砂浆拌制用电，砼施工较为分散，，根据该工程实际，配置0.35m3搅拌机6台进行砼的生产。4.1渠道施工作业采用两个作业组进行施工。每个作业组设置两台挖掘机、两台推土机及其他小型土方施工机械进行土方的施工。4.2建筑物施工作业组施工用电主要是砼拌制施工用电。每个作业组配置0.35m3搅拌机1台，用电7.5kw。4.3施工基地用电主要是，钢筋加工配置一台17kw的电焊机，调直机一台3kw、弯曲机一台3kw、切断机一台5kw。生活、照明等用电20kw。共计用电48kw，需设置一台64kw的柴油发电机。经以上计算施工用电，拟配备64kw的柴油发电机1台，30kw发电机6台供施工使用。5、施工通讯布置利用2部移动电话，6部对讲机进行施工通讯，保持对内及对外的施工联络。6、砼生产系统根据本标段渠道建筑物施工的具体情况，施工线路较长，-64- 建筑物较为分散，为使施工方便，砼生产系统布置于建筑物附近，随建筑物施工进行移动设置。根据招标文件，设置预制场地，进行预制构件的生产。7、砼骨料场本标段砼工程量较大，在施工中所需砂石料均采用购买当地的砂石料进行供应。在建筑物附近及预制厂设置砂石料堆放场地。满足建筑物施工需要。根据现场勘察当地的砂石料场，在项目区内，均有砂石料场可供施工用，因此，砂石料主要采用由当地的砂石料场拉运到施工现场。根据现场考察，砂石料储量和质量均能满足工程建设要求。砂石料在开工使用时有一定量的储备，以保证砼生产要求。砂石料成品运入现场，成品料按要求定量检验，由工地试验室负责。8、施工临建布置施工临建主要设置在主基地，主基地设置内容如下：8.1钢筋加工厂设置在基地，负责各建筑物钢筋制安加工任务。该工程钢筋加工量较小，因此，钢筋在加工厂制作，运至各建筑物进行安装。加工厂露天作业，成品及原材料堆放按规范要求，同时配置弯曲机、切断机、调直机，完全可以满足施工要求。钢筋加工厂机械设备配置见下表。-64- 钢筋加工厂机械设备表序号设备名称型号数量备注1钢筋调直机GJ6—4/8812钢筋弯曲机GW40-T13钢筋切断机FGQ40-1514交流电焊机BX1—330—115机动翻斗车FC116汽车吊8t17卷扬机JJ2—118.2机械修理厂、停车场渠道衬砌及建筑物施工需要一定量的机械设备，施工过程中的修理集中于基地进行，设置修理车间30m2，标准为活动板房，同时设停车场100m2。8.3发电机根据前述，由于基地设置了一台64kw发电机，其他施工用电均采用移动发电机供电。8.4综合仓库根据工程量及工程特点，材料库集中设在基地，设置五金材料库，小型配件库各30m2，标准为活动板房结构。8.5材料堆放场材料堆放场主要堆放预制板、无纺布等材料。设置300m2。8.6水泥库设在基地，标准为浆砌石平台，砖木结构，建筑面积50m2，主要为预制衬砌板设置。8.7骨料堆放场骨料堆放场设置在建筑物及预制场附近。-64- 8.8预制场预制场主要预制砼板及建筑物域制构件，预制场占地2500m2。8.9生活区因施工工期为400天，每个建筑物及预制场相距较远，本着因陋就简的原则，在基地设置一幢砖木结构临时住房，供办公使用外，其余部分采用活动板房或租住附近民房，面积按高峰期人数为150人计。以此为依据进行生活区设施的建设。生活区布置见施工总平面布置图。生活区设施见下表。生活区福利设施一览表序号名称建筑面积（m2）占地面积（m2）建筑结构备注1宿舍7501000活动板房2食堂3050活动板房3浴室1020活动板房4医务室1020活动板房5办公室2040砖木结构6会议室2030活动板房7招待所2030活动板房8锅炉房1030活动板房9小卖部1020活动板房10试验室1020活动板房11合计89012608.10工地试验室为方便工地施工需要，配置工地试验室，建筑面积10m2,设置在基地。工地试验室配备试验人员3人，试验仪器见下表。-64- 工地试验室主要设备一览表序号设备名称型号单位数量备注1水分快速测定仪SH10A台12手提标准击实仪JSL台13砼回弹仪HP—225只14砂石级配分析仪套15砼标准养护箱HY—200套16液压万能试验机WE—300只1三、施工组织机构根据本标段的特点，渠线长，工程量较大，这样工期就非常紧张，因此需建立一套适应本标段施工特点的组织机构，实现合理组织，灵活调度，有力协调，保质保量按期完成任务。1、施工项目部是本标段施工现场的最高权力机构，受公司总部直接领导，同时受业主和监理单位的指导监督，下设相关办事机构。1.1生产调度科：对沿线所有施工、生产部位实行机械、设备、人员等的统一指挥与调度。1.2计划财务科：经济管理部门，确保施工现场的资金供应和成本控制。1.3材料供应科：对沿线所有施工部位的所需材料实行统一采购和供应。1.4施工技术科：执行公司下达的现场《施工技术管理规定》。1.5质量安全科：执行公司下达的现场《质量安全管理规定》及现场试验室管理制度。-64- 本工程施工队的划分主要是以项目划分，这样可以明确责任，有利于项目的单独管理，但较难发挥以工种划分的优势，这一矛盾的解决需通过施工项目部生产调度部门协调解决，使各队、各工种互相支援，协调配合，使其人尽其才，物尽其用，通过有力协调，使整个工程项目有条不紊地进行。施工组织机构见施工组织机构图。施工组织机构图项目经理部材料供应科质量安全科计划财务科生产调度科施工技术科建筑物施工一队预制板施工二队安装施工队土方施工队预制板施工一队-64- 基地临时设施明细表序号建筑名称建筑面积（m2）占地面积(m2)建筑形式1发电机房15活动板房2钢筋加工厂200露天3预制场及堆放场500露天4机械修理厂30活动板房5停车场200露天6综合仓库30活动板房7油库30露天8水泥库20活动板房9骨料堆放场100露天10试验室10活动板房11生活区设施8901260活动板房（租用民房）主要施工机械设备表序号名称规格型号单位数量备注1挖掘机1.6m3台42自卸汽车15t辆103推土机88HP台64推土机120HP台45发电机64kw台16发电机30kw台7备用一台7搅拌机0.35m3台68钢筋弯曲机GW40-T台19钢筋切断机FGQ40-15台110钢筋调直机GJ6—4/88台111电焊机28kw/17kw台312拉水车5t辆313汽车吊8t辆114水泵2.2kw台1015井点5套516水箱个3-64- 第三章施工进度计划及保证措施一、编制依据1、标书给定的总工期；2、当地的水文气象条件；3、各单项工程的施工方案和单项施工进度计划；4、公司的机械设备情况和施工能力。二、编制原则1、精心组织，合理安排，在保质保量保工期的前提下，最大可能地减少机械设备和人力的投入，争取最大的经济效益。2、充分有效的利用初冬及初春季节，尽可能多地安排工作项目。3、工期排定过程中，要有充足的富裕工期，对影响工期的各种因素要给以充分的考虑。4、主次要分明，抓住主要矛盾，严格控制节点工期。5、优化施工方案，平衡工作量，避免单项工作量峰值的出现。三、施工进度总体安排计划工期：400日历天。计划开工日期：2009年10月1日。计划竣工日期：2010年11月4日。1、施工准备监理工程师发出开工通知后，在短时间内做好各项施工的准备工作，同时做好其他各项工作的前期准备工作。保证10天后各项施工开始进行，其他准备工作随后进行，作为开工日期这一控制点的准备工作必须保证，主要是施工道路与机械设备的准备。-64- 2、渠道衬砌渠道整治施工包括渠道土方开挖、土方回填、纯填方、弃土、推方、衬砌等，根据该工程项目的实际情况，在灌溉期间渠道无法施工，因此，渠道施工需安排在非灌溉期间进行渠道部分施工，其他不受水流影响的可根据现场具体情况合理安排施工时间。3、建筑物拆除施工建筑物可进行拆除施工的即进行拆除施工。拆除施工安排在施工准备完成后，并不影响灌溉。4、建筑物施工该工程建筑物分布在北干渠、团结干渠、建筑物主要包括节制闸、进水闸，同时有部分管理房等的改建。节制闸同样受灌溉时间影响，因此，在施工时间安排上，可先行安排不受水流影响的部分先进行施工，受水流影响部分在非灌溉期进行。5、其他其他施工项目随施工的总体进度安排进行施工，如管理房施工等。6、进度计划施工进度计划见图：施工进度横道图。四、资源配置分析根据施工进度计划，主要设备配置见第二章主要施工机械设备表。用工高峰期施工人数150人。五、施工进度保证措施1、从组织管理上保证工期-64- 1.1一旦我公司中标，我公司将组织充足精干人员，调集精良设备投入到本工程施工，并成立由主管生产副经理领导的、施工经验丰富的人员组成的工程施工项目部，加强施工现场的协调和指导，以各施工队为生产实施对象，形成一个自上而下主管施工进度的强有力组织体系。1.2建立以项目为核心的责权利体系，定岗、定人、授权，各负其责。1.3各施工队要坚持每天一次的生产布置会，做到当天的问题不留到下一天，并让每个生产者都清楚当天的任务，及时安排、布置。1.4项目部每周定期召开一次各施工队负责人及技术人员的生产调度会，及时协调各队伍之间的关系，合理调配机械、物资和人力，及时解决施工生产中出现的问题，并积极参与协调好工程施工外部的关系。1.5及时解决施工的内部矛盾，及时协调各队伍之间和各职能部门的关系，对施工机械设备、生产物资和劳动力安排计划，并对资金合理安排，保证施工进度的落实和完成。1.6建立严格的《工程施工日志》，逐日详细记录工程进度、质量、设计修改、工地洽商等问题，以及施工中必须记录的有关问题。1.7对于影响工程总进度的关键工序、关键项目，有关管理人员必须跟班生产，必要时组织有效力量，加班加点突破难关，以确保工程总进度计划的实现。1.8建立奖罚严明的经济责任制，以激发广大职工的工作热情和创造性，提高劳动生产率，确保工期的实现。2、从计划安排上保证工期2.1工程开工前，严格按照《工程施工承包合同》的总工期要求，提出工程施工总进度计划，并对其科学性和合理性以及能否满足合同工期的要求并有所提前，进行认真审查。-64- 2.2制定周密详细的施工总进度计划，抓住关键工序，对影响到总工期的工序和作业从人力、物力上充分保证，确保工程总进度计划的顺利实现。2.3对生产要素进行优化组合、动态管理，灵活机动地对人员、设备、物资进行调度安排，保证连续作业。2.4缩短施工准备时间，全线全断面多点有序施工。2.5对未按计划实现的情况，要认真检查，找出原因，分析原因，并采取有效措施，坚持“以日保周，以周保月”的进度保证方针，确保工程总进度计划的实现。3、从资源上保证工期3.1我公司优先保证该工程的机械、设备、人员、材料、资金等，同时成立一个施工经验丰实，组织管理能力强，结构形式合理的项目领导班子，配备一批优秀的技术骨干、生产骨干和性能优势，状况良好的施工机械，组成一个高素质、高效率的施工队伍。3.2施工机械统筹安排，合理使用，尽可能组织机械化流水作业，提高施工机械生产率，做好机械设备的维修、保养工作，施工现场设置修理厂，保证机械正常运转，并对常用的机械和机具备有富余设备及配件。3.3制定严格的材料供应计划，根据施工现场进度情况，保证各施工段材料及时供应，杜绝停工待料的情况出现，以免耽误工期。4、从技术上保证工期4.1由项目部总工全面负责施工技术工作，项目部设置工程技术部，负责编制施工方案、施工工艺，及时解决施工中出现的技术问题，以方案指导施工，防止出现返工现象影响工期。4.2实行图纸会审及技术交底制度，及时发现问题及时解决，使工程顺利进行。-64- 4.3采用新技术、新工艺，尽量压缩工序时间，安排好工序衔接，统一调度、指挥，平衡远期与近期可能出现的各类矛盾，使工程按部就班有节奏地进行。5、其它保证措施5.1做好后勤工作，使施工人员有健康的体魄、充沛的精力，做好疾病的防治工作。5.2做好雨季、夜间施工的准备工作和保证工作。5.3搞好与业主、监理工程师及当地群众的关系，创造一个天时、地利、人和的大施工环境，确保工程没有任何外来干扰，保证工程顺利进行。-64- 6、建立施工进度控制系统6.1工程施工进度监测系统（图3-3）工程进度实施过程建立数据采集系统数据的整理统计和分析否实际进度与计划进度的比较进入施工进度调整系统检查是否出现进度偏差6.2工程进度的调整系统（图3-4）进度偏差分析偏差原因分析偏差对后续工序的影响确定影响后续工作的限制条件采取施工进度调整措施采取相应的技术和组织措施实施调整后的进度计划工程进度实施过程经调整后的进度计划-64- 第四章土方施工工法本工程施工从技术角度来讲均为常规施工，但由于工期紧张，故在施工中一定要认真组织，合理安排，采用切实可行的施工顺序和施工方法以及必要的施工技术措施，方能按期、保质完成该项工程的施工任务。本标段的土方施工任务是渠底土方开挖和渠边坡土方回填及渠底素土保护层回填。主要采用推土机和挖掘机配合作业的施工方法。施工顺序为：场地清理→渠底排水→渠底土方开挖→渠边坡土方回填→渠底素土保护层回填。一、土方开挖1、场地清理杂草、垃圾、废渣等可用140HP推土机，推运成堆。杂草等无价值可燃物，应将其焚毁，无法烧尽或严重影响环境的清除物，须按监理工程师指定的地区进行掩埋，掩埋物不得防碍自然排水。表土清挖采用140HP推土集土成堆，并堆存在监理工程师指定的地点。2、渠底施工排水渠道排水采用每隔200m筑一条土坝，以防明水进入施工区域，然后抽排明水，明水排完后，用1.6m3液压反铲挖掘机沿渠底开挖一条0.5m～1.0m深的排水沟，每500m设一台水泵，继续排水，以降低施工区的地下水位。3、土方开挖本标段土方开挖工程量为28377m3，均采用挖掘机配合人工进行挖除，首先进行大体积的土方开挖，开挖时预留20cm保护层，，利用人工进行挖除，对于土方量较小的渠道或基坑采用人工进行开挖。由于渠底开挖土方含水量大，不宜直接用于回填渠边坡，应先将渠底土方运至渠堤上堆放，经初步晾晒，符合回填质量要求后再行回填。故土方开挖方法为：先用140HP湿地型推土机将渠底土方推运至现状渠道的内坡脚，运距0—18m；然后用1.6m3-64- 液压反铲挖掘机倒运至渠堤上堆放。开挖断面要严格控制，避免超挖，也不得欠挖。开挖弃土需外运的土方，根据业主和监理的要求运至指定地点。二、土方回填1、回填区段划分本标段全长9.55km，每3km做为一个独立的施工作业段，共划分为三个施工作业段。2、渠边坡土方回填本标段土方回填29919m3，填铺土方利用土方开挖工程中挖出的可用土方，不足部分从业主提供的取土场取土，用15t自卸汽车运至施工作业现场。土方回填采用1.6m3液压反铲挖掘机上料，推土机推平，8t振动碾机压实。渠边坡回填时，断面要超宽20～25cm，使渠边坡回填到顶后，用人工修坡至设计断面。渠边坡填筑分段分层进行。地面起伏不平时，按水平分层由低处开始逐层填筑，不得顺坡铺填。旧堤分层破土30cm～50cm和坡面填土成为一体。作业面分层统一铺填，统一碾压。各段要设立标志，以防漏压，欠压和过压，上下层分段接缝要错开。铺土方向垂直于渠轴线进行，平土方向平行于渠轴线，平行于渠轴线碾压。已铺土料表面在压实前被晒干时，洒水湿润。3、渠底素土保护层回填渠底铺好聚氯乙稀膜并做好齿墙后，即可进行渠底素土保护层回填。回填方法采用占进法。即从一头开始持续向前施工，要注意挖掘机放置回填土料不可直接放置在聚乙烯膜上，应放置在已回填的断面上，再用推土机推运。聚乙烯膜上铺第一层土时，均应采用人工铺摊，人工轻夯，上层采用推土机-64- 分层压实施工方法。靠近齿墙1m以内采用人工夯实，分层结合面要刨毛洒水，保证紧密结合。4、回填质量控制渠边坡及渠底填筑前，必须根据不同部位，不同土料进行碾压试验，以确定不同土料的最大干容重及密实度，碾压机具在不同碾压遍数下的铺土厚度，最优含水量等施工参数。在现场以目测、手测法为主，辅以简易试验，以鉴别土料的土质及天然含水量。每一填筑层自检抽检后，凡取样不合格的部位，要进行补压或作局部处理，经复检合格后继续下一道工序。渠底回填土碾压干重量不小于1.56克/立方厘米，采用浸水法，施工时干容重为1.56克/立方厘米，渠边坡回填土干容重不小于1.56克/立方厘米，均匀误差不大于10%。-64- 第五章渠道衬砌施工工法根据渠道防渗衬砌设计结构形式施工过程可分为：渠道基槽成形，膜料铺设、保温板铺设、砼板衬砌。衬砌工作原则上按照成型一段，砌护一段的施工顺序进行。砌块由预制场自行预制，运至现场砌筑。为了确保施工质量，衬砌工作严格按照设计标准和有关规范要求，并按以下顺序和方法组织实施。一、施工准备在砌护前，对渠道进行依次全面复测，放出控制桩线，由人工对挖方段和填方段的预留保护层进行修整，并清除杂物，使渠道断面符合衬砌标准。二、膜料铺设塑料薄膜的铺设主要是防止渠道渗漏，因此必须保证膜料的完整、不得损坏。发现损坏，必须及时进行修补。成卷膜料应根据铺膜基槽断面尺寸大小及每段长度裁剪，纵向铺膜时，要按基槽段面尺寸计算所需膜料的幅数；横向铺膜时，以铺设基槽断面及外运长度为一幅。膜料的裁剪应考虑其具有一定的伸缩性、温度变化及施工时不能拉得太紧等因素，一般比实际轮廓长度长5%，裁剪的长度以便于搬运和铺设为宜。膜料裁剪好后，一幅一幅地重叠放在一起，然后在每幅两侧分别与上下层焊接，并使上下层两条焊（粘）缝分别错开、以形成“琴箱”式叠放，便于展开铺衬。或者将加工成大幅的膜料整理成“卷”，以被施工使用。膜料连接的处理方法采用焊接法。可用电熨斗焊接，配备一个大模架，在模架上部铺一层稍宽于模架顶部的平整的纸，再将下层膜料齐模架沿接缝口拉顺拉齐、铺平、擦拭干净，然后铺上层接缝膜料，最后再铺一层纸，用预热至规定温度的调温电熨斗熨烫，进行中所加的压力，可在接缝结合好的前提下，经试验确定焊缝宽度。-64- 膜料铺设时，按设计尺寸加工的大幅叠成“琴箱”式，先横向放置在下游基槽内，再将一端与先铺设好的膜料或元件先现场焊接（或搭接）并填土压实后，然后向上游拉展铺开，但不要拉得太紧，应留有小褶皱，并使膜料与保温板紧密吻合和平整，并将膜下空气完全排出来，膜料铺设后检查其是否有破损，如有孔洞必须粘补，粘补膜应超过破孔边缘10-20cm，铺膜速度应和渠道土方填筑、保温板铺设及渠道衬砌速度相配合，当天铺膜，应当天填筑好保温板和铺设好渠道衬砌砼板。三、保温板铺设该标段工程保温板有几种规格，由于其施工工艺简单，在施工中首先对保温板进行合理的裁切、拼装，其次对保温板施工的基面进行修整，保证保温板下部的基面处于平整、顺直。然后根据设计及监理工程师的要求，在规定的位置按规定的规格进行铺设。铺设完成并合格后，及时铺设下一层铺设料。四、混凝土施工砼施工包括砼齿墙和预制混凝土衬砌板等的施工。该标段工程砼齿墙为矩形砼结构，上部面向渠坡处有一斜坡，为与衬砌板进行衔接而设。齿墙伸缩缝填充材料为沥青木板，缝宽3cm。渠底为铺设聚乙烯膜、保温板、水泥砂浆、上铺6cm厚C20·F200砼预制板。该部分砼结构简单，在施工中首先将齿墙及砼网格的位置准确测量、放线，然后利用人工或挖掘机进行开挖基坑，最后直立模板，进行砼的浇筑。五、砼衬砌板的预制与衬砌1、砼板预制-64- （1）概述混凝土预制板是渠道工程、河堤护岸等工程设计中经常采用的一种构件形式，其主要优点是施工工艺简单，生产集中，有利于质量控制。尤其对运行中的灌溉渠道改建工程和河堤护岸工程中，混凝土预制板衬砌施工可在较短的灌溉间歇期和河道低水位期，突击完成线长面广的衬砌任务。（2）混凝土预制板生产工艺混凝土预制施工一般需要较大面积的预制场地，需要在预制施工前将预制场地硬化，对场地水平程度要求较高，且需要加工翻转模具，平板振动平台，平板手推车等定型模具。下面将这种施工工艺简述如下（以400mm×600mm×50mm混凝土预制板为例）。①模具加工翻转预制法模具最大特点就是可以快速取出模具，预制板定型快，节省模具，翻转预制法模具分为3大块，框架采用50mm方钢，底板采用3mm钢板，底板上附有1mm地板革。②组模框架采用400mm×600mm×50mm的方钢焊接成长方形，框架内放入3mm厚钢板，钢板尺寸398mm×598mm,钢板上附有1mm厚地板革，地板革尺寸398mm×598mm，框架底部四角焊接钢板，防止钢板向下掉出。（3）浇筑①砼拌制。砼拌制由拌合机进行。据工程需要，配置一台0.35m3搅拌机。生产能力的确定是依据砼浇筑仓面的浇筑强度要求，使砼浇筑不产生冷缝，据此，配置一台拌合机完全可以满足砼浇筑要求。②砼熟料运输。砼熟料水平运输及垂直运输采用1t机动翻斗车进行，由于砼浇筑量不大且强度也很小，机动翻斗车完全可以满足施工要求。-64- ③人工入仓。为确保预制板质量，不应一次入满，2—3次入仓为宜。④振捣。采用振动平台，振捣时间约在20～30s（在每一位置上），以砼表面呈水平并出现水泥浆且不再显著沉落和不再出现气泡为度。⑤脱模。平板车拉到场地二人进行翻转，取出模具、钢板，地板革要等混凝土凝固，一般为十二小时取地板革，便面光滑、平整。（4）养护砼浇筑后必须进行养护，其目的在于保持适当的温度和足够的湿度，以创造良好的硬化条件。根据本工程结构特点，我们采用洒水和薄膜覆盖或涂刷养护液等方法进行养护。①一般情况下，在砼浇筑后12～18h后开始养护，在炎热，干燥气候下，适当提前进行，并应适当延长养护时间。在气温低于5℃时应采取防冻措施，接近和低于0℃时则停止洒水养护。②平面砼可用湿袋、草席覆盖并洒水保持湿润。垂直面可进行人工洒水养护或涂刷养护剂养护。③浇水养护时间一般不得少于14昼夜。④池坑结构砼可采用蓄水养护方法。⑤预制砼构件采用喷水养护方法再加薄膜覆盖。⑥浇、喷水养护方法，浇水次数应根据气温而定，要使砼表面经常保护湿润状态。⑦表面不便使用浇、喷水养护的砼，可采用塑料薄膜覆盖或在表面涂喷养护剂的养护方法。⑧砼养护派专人负责，做好养护记录，层层把关，2、砼板衬砌-64- 衬砌工作原则上按照成型一段、砌护一段的施工顺序进行。先在保温板上铺3cm厚的50#水泥砂浆，再在其上铺砌砼预制板。砌块由预制场自行预制，运至现场砌筑。砂浆由搅拌机集中拌制，机动翻斗车运至现场。尽量保证一次只铺稍多于一块预制板所用的砂浆，铺完一块预制板再铺下一块板下面的砂浆。为了确保施工质量，衬砌工作严格执行设计标准和有关规范要求。混凝土预制板的砌护按设计要求进行分段铺砌，要先剔出破损超过1.5cm的板，按照每6m为一个铺砌单元，先行放样、纵横挂线，由下而上，错缝铺砌，整块板铺砌在上部，半块板铺砌在下部。在施工时必须挂线并严格控制板缝宽度。为保护塑料薄膜不被破坏，需铺设道轨以便于混凝土预制板滑至工作面。道轨采用两根角钢下焊钢筋连接。宽度根据预制块宽度定，下面利用轮胎接预制块即可。3、砌缝施工预制板砌护完成后及时清理干净板缝，用水冲去浮土，并使缝壁湿润。而后用特制勾缝刀将150#水泥砂浆压入缝内，并认真捣实、压平、抹光。并派专人洒水或覆盖塑料薄膜养护。4、伸缩缝施工（1）衬砌渠道每621cm留伸缩缝一道。缝宽3cm。（2）伸缩缝处理需要细致进行，先要清缝，包括打扫现场，用小钩或扒钉掏去缝中杂物，用竹刷或钢丝刷刷净封闭、缝底，用吹风机吹净缝中尘末，如缝壁潮湿应设法弄干。-64- （3）填缝材料为聚氯乙烯胶泥和沥青砂浆，聚氯乙烯胶泥采用成品油膏。沥青砂浆自己制备，沥青砂浆使用沥青、普通水泥（或滑石粉、粉煤灰）、细纱或中砂支撑。配合比为沥青∶水泥∶砂=1∶1∶4。制作步骤如下：①将沥青在锅中加热，使之溶化、脱水，捞去杂质，如为大块沥青，可打碎至5cm左右，再入锅溶化。脱水时，要边加热边搅拌，直到不冒气泡时为止，此时水已脱净。为避免溢锅和其他事故，锅内沥青不能超过其容积的2/3。②按设计配比分别称取砂料和水泥（或粉煤灰等）一并倒入另一锅内，在搅拌下，均匀加热至160℃。如砂料为湿料，称料时应进行校正。③按配比称取脱了水的并加热至180℃的热沥青，徐徐倒入已加热至160℃的砂料和水泥的锅内，边倒边搅拌，直至稠稀均匀，颜色一致，即成沥青砂浆。（4）填充沥青砂浆时，将制好的沥青砂浆向已清理干净的缝中填塞，边填边用窄小的木扳或小铁抹子填满压实抹光，使沥青砂浆与缝壁紧密粘结。（5）施工中应注意的问题①原材料应放在防雨、避风、阴凉、干燥的地方，并设专人保管。②熬制填料一定要注意防火。③填料施工所用的工具要随时清理干净，尤其是锅底积渣太多，不仅会影响填料制作的速度和质量，甚至要造成锅底炸裂事故。④为了防毒、防烫伤事故的发生，填料施工人员可配备适当的劳保用品，如手套、口罩、脚盖、眼镜、工作服等。⑤为了保证填缝质量，提高工效和节约填料，在填充伸缩缝施工中，要做到缝形整齐、尺寸合格、填充密实、表面平整。第六章建筑物施工方法一、基坑开挖和回填、拆除建筑物基坑土方开挖量不大，开挖采用1.6m3-64- 挖掘机配合人工开挖，首先用挖掘机对基坑进行开挖，当开挖至基底20cm时，改用人工开挖至基地。当建筑物钢筋砼、砌石工程施工完毕后按设计对基坑进行回填和夯实。土方回填施工场地有限，回填量较小，大型机械无法进行施工，只能人工配合小型平板夯回填。对于挡土墙、侧墙砼结构两侧的土方回填需等砼强度达到设计要求的75%、且龄期超过7天方可回填，在距墙体及砼方涵水平0.5m内及距涵管顶60cm内的回填，需采用小型平板振动夯碾压，厚度为20cm一层，每层碾压经检验合格后方可进行下层填筑，建筑物其余部分土方回填要根据设计断面按常规方法水平分层莆田土方，进行碾压。对于靠近建筑物处及边角部位，采用人工进行回填并用蛙式打夯机分层夯实，蛙式打夯机无法夯实的部位，采用人工进行夯实。二、钢筋混凝土工程施工1、钢筋工程（1）钢筋购置该工程钢筋工程量较小，钢筋采用直接购置或由业主指定厂家购进,采购时选择质量好信誉高的生产厂家，并检查其全部资质证明，将其产品送检，合格后购进。进货时要抽样检查，不合格品不得进场。（2）钢筋存放进场的钢筋，放置在离地面0.2m以上的墩台上，墩台可用浆砌石或干砌石砌成。标挂明显的标识，标识上要标明规格、数量、购进日期、生产厂家。上部搭设防雨蓬遮挡。（3）钢筋制作①设备配置-64- 由于工程量不大，但工期较紧，因此，配置切断机1台、弯曲机1台、电焊机1台、卷扬机1台。②人员配置配备专业制作组一个，组内设工程师1名、技术员1名、高级工2名、中级工若干名。③制作根据钢筋设计图，由工程师组织技术员、高级工下达钢筋加工料表，由技术员组织高级工根据加工料表统筹配料，优化接头位置，做到省时、省工、省料。加工放线时，要考虑加工参数和成型尺寸的结合，使成型后的尺寸符合规范要求。加工成型后，由专职质检人员负责检验，保证成型产品全部合格，优良率90%以上。钢筋表面应洁净，在使用前进行除锈。焊接前焊点处的水锈应清除干净。在加工过程中发现钢筋有明显的缺陷的，应降级使用或剔除不用。（4）成品防护加工成型后的钢筋堆放在离地面0.2m以上的墩台上，挂置明显的标识，标识标明钢筋的直径、编号、应用部位、根数；上部搭设防雨蓬。（5）钢筋接头对于水平接头，较细的钢筋采用焊接接头，较粗的钢筋采用水平窄缝隙焊接和直螺纹连接。焊接接头的类性、尺寸和适用范围要符合《混凝土结构设计规范》GBJ10-89。钢筋接头的位置，应根据来料的规格，对有关接头位置、数量在模板上标明，按照有关规定要求，使其错开。（6）钢筋安装-64- 钢筋绑扎后形成骨架，在浇筑时要保证其成为不变体系，须增设部分撑铁或撑脚。对于底板，须增设撑脚，撑脚间距、规格和布设方式与立筋相关联。对于墙体，须增设“∽”撑铁。对于板、梁、柱等，均设必要的支撑件，这里均不详述。（7）钢筋绑扎钢筋绑扎是钢筋工程中最为关键的工序。首先放线要准确，绑扎立筋时要辅助支架予以定位，支架可用扣件式脚手架搭设。待钢筋骨架形成并加固后方可拆去支架。铅丝扣要采用网格状和梅花状布设，同时左旋扣、右旋扣相交叉保证骨架的牢固。钢筋加工完成，运到现场绑扎时，首先要对钢筋的规格、型号、形状、尺寸、数量等与料单、料牌进行核对，不相符或有遗漏时，应及时进行增补。钢筋进行绑扎时，首先要精确划出钢筋位置线，平板或墙板的钢筋，在模板上划线，基础钢筋，在两向各取一根钢筋划点或在垫层上划线。绑扎形式复杂的结构部位时，应将所在部位的钢筋穿插顺序、钢筋与模板的影响等结合考虑，以减少绑扎时的困难程度，同时要考虑主筋的净距，以保证砼的浇筑。钢筋绑扎时，受力钢筋的接头位置应错开。采用绑扎接头时在任一搭接长度区段内或采用焊接接头时在35d，且不小于500mm的区段内，有接头的钢筋截面面积占钢筋总截面面积的百分率，应按照GBJ10-89规定执行。绑扎骨架中的光面受力钢筋，除轴心受压构件外，均在末端做成弯钩，焊接骨架和焊接网中的光圆钢筋其末端不作弯钩。-64- 纵向受拉钢筋（如框架梁）不宜在受拉区截断，如必须截断，应伸至按计算不需要该钢筋的截面以外，伸出的锚固长度不应小于1.2la+ho（ho为截面高度）。纵向受压钢筋在跨中截断时，必须伸长至按计算不需要该钢筋的截面以外，伸出的锚固长度la不应小于15d，对于绑扎骨架中末端无弯钩的光圆钢筋，不应小于20d。若受力钢筋因条件限制无法满足规定的锚固长度，要采用专门的锚固措施，即在钢板上焊横向锚固钢筋、焊箍筋、焊钢板、焊角钢等。钢筋绑扎时同时将预制砼垫块按梅花型绑扎，以保证砼保护层的厚度符合要求，砼垫块的尺寸按照砼保护层的厚度进行制作。钢筋的弯钩应朝向砼内侧弯曲。箍筋的接头应交错布置在四角纵向钢筋上；箍筋转角与纵向钢筋交叉点应绑扎牢固，绑扎箍筋的绑扣相互间成八字型。墙体钢筋的垂直钢筋每段长度不超过4m（钢筋直径≤12mm）或6m（钢筋直径＞12mm），水平钢筋每段长度不超过8m，这样有利于钢筋的绑扎。板上部的副筋，要在施工过程中注意保护，严格控制副筋位置，即在钢筋间架设“马凳”，防止被踩下，造成结构的质量缺陷或事故。若加工成固定的钢筋网片或钢筋骨架，在运输和安装过程中，要防止发生变形，应采取临时的加固措施。所有结构的钢筋绑扎要按照规范、标准进行。（8）质量检验钢筋质量检验是工地质量保证体系中的一个分项检验项目，要严格按照钢筋质量检验标准进行检验、评定。检验包括原材料抽样检验、加工成型检验、绑扎检验、结头检验。均由专门部门的人员负责实施，保证工程质量达标，让用户满意。-64- ①根据设计图纸检查钢筋的钢号、直径、根数、间距是否正确，特别是要检查副筋的位置是否正确。②检查钢筋接头的位置及搭接长度是否符合规定。③检查钢筋砼保护层是否符合要求。④检查钢筋绑扎是否牢固，有无松动变形现象。⑤钢筋表面不允许有油渍、污物和颗粒状（片状）铁锈。⑥钢筋位置的允许偏差，不得大于表4-4的规定。表4-4钢筋安装的允许偏差表项次项目允许偏差（mm）1受力钢筋的排距±52钢筋弯起点位置203箍筋、横向钢筋间距绑扎骨架±20焊接骨架±104焊接预埋件中心点位置5水平高差+3、-55受力钢筋的保护层基础±10柱、梁±5板、墙、壳±3钢筋工程在本工程中为隐蔽工程，在浇筑砼前应对钢筋及预埋件进行验收，并做好隐蔽工程验收纪录。钢筋加工工艺流程见下图。钢筋工程工艺流程图-64- 审核钢筋图钢材入场试焊接头检验原材料检验钢筋下料单调直除锈放样切断弯曲焊接加工运输现场安装二次检验绑接头焊接头数量位置几何尺寸联合隐蔽检查2、模板工程该工程模板结构相对较简单，原则上采用组合钢模板，厚3mm，表面光滑，刚度，强度符合规范要求，局部采用木模匹配。（1）支模原则-64- 模板的设计和构造要能使砼有效地浇入和捣实，而不会使钢筋产生移位和变形。模板需要一定的刚度和强度，以抵抗各种垂直的和水平的作用力。模板应能很好的进行调节，并能有足够的强度不会因砼的压力或其他负荷和其他影响而发生变形。内部的定距杆和拉杆不会在砼中产生贯穿性孔洞，永久性预埋件与加工后的砼表面的距离不应小于钢筋保护层至钢筋的间距。模板中相互连接的部分要紧密配合以防渗漏，如对拉螺栓，中间设置止水片。对于高度较大的模板，在中间的位置留设观察孔，用于清理模板直立后的杂物及进行砼浇筑时的观察和检查。对于表面外露的部分模板，选用高质量的模板，以保证砼表面的结构均匀，外观美观。浇筑砼之前，应将浇筑仓内部的杂物清理干净。（2）支模方式底板:大面积采用平面模板，转角采用阴角模板、联结模板,局部匹配木模，横竖围檩采用钢管并加设固定杆及斜撑。具体支撑方式见下图。底板模板支撑图墙体:大面积采用平面模板，转角采用阴角模板、联结模板，局部匹配木模，横竖围檩采用钢管，并加设固定杆及斜撑，且采用对拉螺栓固定。墙体模板支撑见下图。-64- 墙体模板支撑图顶板：大面积采用平面模板，转角采用阴角模板、联结模板，局部匹配木模，采用满堂红脚手架做支撑。梁、柱：柱、梁模板采用平面模板，转角采用联接模板，采用钢管做固定连杆，横梁下部采用钢管做支撑。箱涵内模每隔1m设单人可拆装的定型支架支撑钢模板，钢模板厚3mm，表面光滑，刚度、强度符合规范要求，模板左、右肩部嵌入木条。支架伸缩由中间圆盘搅动丝杠控制。安装时先固定支架底角而后将顶支架安装到位，然后安装左右边支架，最后将木板固定在支架上；拆除时先将左右边支架内缩，后将顶支架内缩，取出支架，然后取出木条拆除顶支架，最后拆除边墙模板。结构形式如下图所示：为保证砼保护层厚度，在施工前，先预制一部分与砼标号相同、厚度与保护层相同的砼垫块，砼垫块中预插绑扎丝，在绑扎钢筋时，绑扎在钢筋上，直立模板时调整垫块，最终使保护层厚度符合设计要求。-64- 底板丝杠支架模板（3）模板的拆除建筑物的模板拆除要在建筑物结构已形成足够的强度，而能承载其自身重量和将要加在其上的其他荷载，不会发生过度变形时，方可对模板进行拆除。（4）模板的检查验收模板直立完成后要进行检查，以保证砼的外观质量和内在质量，确保工程质量达到或超过合同要求的标准。①墙体模板在墙面上的任何一点上的位置与图纸上的位置相差不能超过10mm，在一个3m的模板上不得有超过3mm的凸凹不平。墙顶上任一点的标高与图纸上标注的标高不得相差3mm。②梁和柱上每面的任何点的位置与图纸上的位置相差不能超过3mm。③-64- 非外露面的容许偏差除按图纸要求外，水平方向与垂直方向的偏差不得超过15mm。3、砼工程该标段建筑物钢筋砼工程包括底板、挡土墙、箱涵、闸墩等，砼工程总量约为444m3。（1）砼的材料要求及控制①砼材料应不含有影响砼强度和耐久性的有害物质。②用于拌制砼、清洗骨料和砼的养护等用水都必须符合国家有关规范、标准的要求。一般用于饮用的自来水及洁净的天然水，可作为拌合用水。水中不含有影响水泥正常硬化的有害杂质。污水、工业废水及PH值＜4的酸性水和硫酸盐含量超过水重1%的水，不得用于砼中。③砼中水泥要优先选用普通硅酸盐水泥，水泥标号应与砼的设计强度等级相适应，一般水泥标号为砼强度等级的1.5～2.0倍为宜。进入施工场地的水泥应立即进行贮存，应按品种、标号、出场日期分别堆放，并设有明显的标志。水泥要进行复检，复检不合格不得使用。水泥要做到先到先用，并防止混掺使用，现场水泥要防止受潮，仓库要尽量密闭，仓库地坪应高于外地坪30cm以上。水泥贮存时间不宜过长，存放时间按出厂日期算起，超过三个月若使用必须重新检验确定其标号后再使用。④砂石骨料骨料应由监理工程师指定的骨料场采集或购买。骨料应清洁，不应含有影响质量的杂质，应有足够的硬度，并不含有影响砼强度、耐用度或导致钢筋、预埋件腐蚀的有害物质。细骨料为自然砂、人工破碎岩砂。细度模数应符合有关规范、标准要求。-64- 粗、细骨料应按照有关规定进行试验检验。⑤砼外加剂必须选用通过国家认证同时监理工程师认可的厂家产品。外加剂应严格按照生产厂家的规定进行储存和使用。外加剂使用前应进行试验，以确定外加剂的使用性能。（2）砼生产系统砼生产系统系指从生料到熟料的全过程的体系，是砼顺利完成的基础。本工程的砼生产系统主要在施工平面布置中进行阐述，这里不再详述。①砼生料系统砼生料包括水、水泥、砂、碎石及外加剂五种成分。水由供水系统供给。水泥由人工拆包倒入搅拌机。砂和粗骨料由装载机或人工从堆料场经过称量后送入拌合机的料斗。外加剂由人工用标准容器直接加入上料斗。②砼拌制砼拌制由拌合机进行。据工程需要，配置两台0.35m3搅拌机。生产能力的确定是依据砼浇筑仓面的浇筑强度要求，使砼浇筑不产生冷缝，据此，配置一台拌合机完全可以满足砼浇筑要求。（3）砼熟料运输砼熟料水平运输及垂直运输采用1t机动翻斗车进行，由于砼浇筑量不大且强度也很小，机动翻斗车完全可以满足施工要求。砼的配合比要经过试验确定外，须经监理工程师批准，方可实施。（4）砼配合比的设计按照招标文件，本工程主要有C10、C15、C20、C25四-64- 种强度等级的砼，初步拟定采用二级配砼。在施工时，根据不同的浇筑部位、不同的浇筑气温、不同的浇筑运输方式，设计不同的配合比，再经试验后最终确定最优配合比，用于施工生产。（5）砼的分块及浇筑次序砼的分块是整个砼工程的一个关键，分块是否合理不仅是一个施工技术问题，同时对施工的现场组织管理也有相当的影响。一个合理的分块方案不仅可以加快施工进度，减少周转材料的用量，而且可以均衡施工期的各工种人员的峰谷需要量，减少各种不必要的消耗。本工程的主体是砼结构，砼结构能够保质保量按期完成是整个工程的关键所在。因此，分块要考虑多种因素，全面、合理地安排各块的施工次序。①分块原则由于砼结构相对较简单，除按照设计的结构特点进行分块外，同时需增加施工缝。但原则上尽量少设施工缝以减少施工缝漏水的可能性。其次是要按照规范、规定设置施工缝，分块要考虑周转材料的均衡，一次投入不宜过大。②分块情况各建筑物水平面上分块依照分缝分仓，垂直方向上除按结构分缝外，各闸闸室和方形箱涵均分为底板和上部两块浇筑。（6）砼平仓振捣①平仓平仓指的是把卸入仓内成堆的砼很快地摊平到要求的厚度。如果平仓不好就会造成骨料架空现象，严重影响砼质量。平仓采用人工平仓的方法。采用人工平仓应注意：-64- 靠近模板和钢筋较密的地方使石子分布均匀；在各种预埋件周围用人工平仓，防止位移和损坏；在水平止水底部要人工送料填满，严禁料罐直接下料，以免止水片（或止水带）卷曲和其底部出现空洞。②振捣砼振捣的目的就是要排除砼中的空气，减少砼内部空隙，使砼密实，并使水泥砂浆能均匀地裹住石子，同时还能使砼与模板、钢筋、预埋件等紧密结合，从而保证砼质量。机械振捣使用2.2kW插入式振捣器或其他形式的振捣器（根据砼的结构形式采用不同的振捣器）,振捣时一般采用垂直振捣和斜向振捣。使用时要快插慢拨,插点要均匀排列逐点移动、顺序进行，不得遗漏，达到均匀振实。振捣器振捣时以行列式和交错式移动，但两者不得混用，以免发生漏振。移动间距不大于振捣捧作用半径的1.5倍，振捣上一层砼时应插入下一层3～5cm以清除两层间的接缝，振捣器的振捣深度一般不应超过振捣器长度的1.25倍和振捣棒的上盖接头外。振捣时间约在20～30s（在每一位置上），以砼表面呈水平并出现水泥浆且不再显著沉落和不再出现气泡为度。另外振捣时，应注意振捣器不得放在钢筋上，振动棒不得触碰钢筋，预埋件等，也不得靠模板振捣。在砼凝固阶段，无论对大量的砼还是砼表面，均应采取措施进行保护，使砼不受冲击、振动、水或其他介质的损坏。（7）砼养护-64- 砼浇筑后必须进行养护，其目的在于保持适当的温度和足够的湿度，以创造良好的硬化条件。根据本工程结构特点，我们采用洒水和薄膜覆盖或涂刷养护液等方法进行养护。①一般情况下，在砼浇筑后12～18h后开始养护，在炎热，干燥气候下，适当提前进行，并应适当延长养护时间。在气温低于5℃时应采取防冻措施，接近和低于0℃时则停止洒水养护。②平面砼可用湿袋、草席覆盖并洒水保持湿润。垂直面可进行人工洒水养护或涂刷养护剂养护。③浇水养护时间一般不得少于14昼夜。④池坑结构砼可采用蓄水养护方法。⑤预制砼构件采用喷水养护方法再加薄膜覆盖。⑥浇、喷水养护方法，浇水次数应根据气温而定，要使砼表面经常保护湿润状态。⑦表面不便使用浇、喷水养护的砼，可采用塑料薄膜覆盖或在表面涂喷养护剂的养护方法。⑧砼养护派专人负责，做好养护记录，层层把关，认真负责。（8）砼表面的处理砼浇筑完成后若有突变的不规则的地方及可见的表面缺陷，应进行处理。①墙体应将表面不平的部位用砼磨光机打平，缺陷部位凿除后用高标号砂浆补平，对于有防水要求的部位，应用环氧砂浆补平。②砼表面应清洗干净或夯实。③砼底板或顶板应用钢抹子抹成光滑均匀的表面。（9）止水施工-64- 在进水闸（包括退水闸）前和箱涵的另一端均设有止水带，按照设计要求进行止水及埋件安装。止水是水工建筑物施工一项和关键的工艺，其质量直接关系到工程的运行及其安全。本工程退水闸采用四油三毡和651橡胶止水带止水，进水闸采用沥青木板和651橡胶止水带止水。止水的安装要防止变形和撕裂，并加以固定和保护。止水购置时，先检验各项指标是否满足设计要求和规范要求，满足各项要求才可购置。同时要检查生产厂家的生产经营许可证、质量保证体系等有关资质证明，提货前要抽样送检，不合格不得购进。止水购进后，要放在干燥避光的仓库内，远离化学药品，且不得与利刃工具放在一起；并良好覆盖，分贴明显的标识，标识上要标明生产厂家名称、出厂日期、规格、数量。施工安装位置要准确，用止水夹固定时要可靠，以免砼浇筑时移位或发生挠曲、卷曲而影响止水效果。做完一侧的砼后将填充的保护物可靠地粘贴并加以保护，而后施工另一侧的砼。砼浇筑时，止水带要派专人负责安装，确保安装质量。（10）埋件安装埋件的安装是工程施工一项必不可少的工序，埋件安装质量的好坏，直接影响工程的最终质量。因此，必须做好埋件安装的施工。本标段的预埋件有金属结构预埋件等，均按设计图纸制作安装。安装时，利用钢筋砼内的钢筋骨架，将其加固成不变体系，而后焊接埋件。安装前一定要准确放线，确保埋设位置准确无误。砼浇筑时须由专人负责，避免埋件部位粗骨料集中、漏振和欠振。有关预埋件施工还将在水暖电安装章节中进一步详述。-64- （11）栏杆制安该标段退水闸箱涵上部兼作交通桥，故有栏杆制安。。栏杆的施工应配合土建主体工作同时进行，在主体施工时就应准确进行预埋件的施工，这样才能保证栏杆的准确安装。栏杆安装时要准确对栏杆材料下料，确保尺寸为之准确，同时加工精细，直线部位要求严格调直，不得出现弯曲现象，曲线部位应保持曲线流畅、光滑。钢栏杆的金属构件，需先除锈，再刷防锈漆一道，最后刷装饰面漆。三、砌石工程施工1、砌石材料（1）石料①砌石体的材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢，水锈等杂质，用于表面的石材，应色泽均匀。②毛砌体的毛石呈现块状中部厚度不应小于15cm，规格小于要求的毛石（又称片石）可以用干塞缝，但其用量不得超过该砌体总量的10%。（2）砂砂的质量符合SDJ120-84表2.12和2.1.3的规定，砂浆采用的砂料，要求粒径为0.15-5mm细度模数为2.5～3.0,砌筑毛石砂浆的砂其最大粒径不大于5mm，砌筑料石砂浆的砂最大粒径不大于2.5mm。（3）水泥和水①砌筑工程采用的水泥品种和标号应符合国家行业的现行标准，到货水泥按品种、标号出厂日期分别堆存，受潮湿结块的水泥禁止使用。②凡适宜饮用水均可使用，处理的工业废水不得使用（4）胶凝材料-64- ①拌制胶凝材料，应严格按试验确定的配料单进行配料，严禁擅自更改，配料的称量允许误差应符合下列规定：水泥为±2%；砂砾石为±3%；水、外加剂为±1%。②胶凝材料拌和过程中应保持粗、细骨料含水率的稳定性，根据骨料含水量的变化情况，随时调整用水量，以保证水灰比的准确性。③胶凝材料的拌和时间：机械拌和不少于2～3min，人工拌合至少干拌三遍再湿拌，色泽均匀，方可使用。④胶凝材料应随拌随用。2、浆砌石体砌筑浆砌石采用铺浆法施工。砌筑时，严格按规范要求进行砌筑。砌筑过程做到“平、稳、紧、满”，即砌层保持同步上升，等高进行，石块砌筑踏实平稳，砌块之间紧靠密实，砂浆灌缝饱满，防止产生干缝和虚缝。（1）砌石体应采用铺浆法砌筑，砂浆稠度应为30～50mm，当气温变化时，应适当调整。（2）采用浆砌法砌筑的砌石体转角处和交接处同时砌筑，对不能同时砌筑的面，必须留置临时间断处，并应砌成斜槎。（3）砌体尺寸和位置的允许偏差，不应超过GB50203-98表6.1.6中的规定。石料使用前应清除表面泥土、水锈、杂质。3、养护砌体外露处，在砌筑后12～18h间应及时养护，经常保持外露面的湿润，在常温下养护要派专人洒水，养护14天以上，砌体未达到强度以前不得受力或震动。4、水泥砂浆勾缝-64- 清缝应在料石砌筑24h后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的一倍，勾缝前须将槽缝冲洗干净，不得残留灰渣和积水，并保持缝面湿润。勾缝完成和砂浆初凝后，砌体表面就刷洗干净，采用浸湿物覆盖保持21天，在养护期间应经常洒水，使砌体保持湿润，避免碰撞的振动。5、砌石质量检查（1）砌石的砌体强度必须符合施工图纸及监理工程师的要求。（2）砌缝应密实，无架空、漏浆现象。6、干砌石砌筑使用合格的块石，人、机配合运至砌筑部位，开始砌筑。砌筑时，从底到坡自下而上均衡上升砌筑，搭接错缝，随铺随砌。-64- 第七章金属结构设备及安装工程一、闸门安装1、闸门及启闭机安装程序（如图所示）闸门及启闭机安装程序图2、埋件（门槽）安装闸门埋件的安装精度是闸门活动自如，有效止水的关键，而且二期砼浇筑后又无法调正。因此必须严格保证安装精度符合DL/T5018-94。-64- 1）施工前期准备工作熟悉图纸准备技术文件且密切配合土建在混凝土预留槽中预埋一期埋件。此次工作应由专人从始至终全盘负责，因此预埋工作要在土建过程中配合进行施工安装，没有固定的作业时间，工作面相对拥挤，且安装位置必须保证准确无误。2）闸门埋件（闸槽）安装前，预留闸槽中的模板等杂物必须清理干净，一、二期砼的结合面全部凿毛，门槽断面尽寸、倾斜度、弧度和预埋铁件的位置必须符合图纸要求。3）核对闸门埋件的位置必须符合图纸要求。4）根据图纸逐一检查各个构件的制造质量，其允许偏差符合规范要求。对不合格的埋件绝对不能安装。5）自制量具。闸门埋件（门槽）是闸门上下运动的轨道，同时是闸门的止水口，精度要求高，所以自制量具是保证精度的必要措施。6）施工用具：电气钎工具，钢板尺，钢卷尺，尼龙小线0.5mm钢丝，5kg铅垂，三角架或汽车吊3～10t导链，手锤，水准仪，经纬仪、铁水平、墨斗、自制找正样板，2m木梯及搬手等。3、闸门埋件（门槽）安装工艺1）放线A、用经纬仪和重锤配合根据建筑轴线，将门槽中心线，画在闸墩平台并弹出墨线。B、用垂锤将闸门孔、槽中心线引至闸门槽底面，并弹出墨线。C、根据土建提供的标高点，在闸墩的下部做出标记。2）吊装就位：-64- A、利用8t汽吊从闸门安装孔内放入，如汽吊无法作业，可用三角架配合导链作业。B、捆扎点要垫好木方，防止损坏门框，捆绑点位置要适当。C、用经纬仪和钢丝找正埋件，其顺序是：利用调整螺栓先同时找正上下两端，再校核中间。每0.8m测一点，埋件是否扭曲，用拉尼龙小线的办法测量，其间隙应符合DL/T5018-94。D、埋件与预埋铁或钢筋固定牢固，把不直的锚栓扳直，使其受力均匀。3）技术复核：埋件安装完毕后，全面复核一次精度，做出隐蔽工程检验记录。并认真检查固定是否牢靠，务必做到万无一失。4）二期砼：在埋件安装5～7天之内进行二期砼浇筑，过期或有剧烈碰撞应重新复核，砼的标号应符合设计规定。操作应符合有关规程。5）闸门埋件安装的质量标准：每半至少测一点，其允许偏差应符合DL/T5018-94水利水电工程钢闸门制造安装及验收规范的规定。6）成品保护A、运输、装卸及吊装过程中，绑扎点要垫方木，避免绳扣挤坏构件。B、闸门埋件运至现场后，存放于平台上，不准码垛以防变形。C、不准在门面上起弧。D、支模和浇注二期砼时应注意防止撞击。7）安全要点由于场地窄小，上下作业，凡是进入施工现场的人员必须配戴安全帽，必要时可配置安全带，以防不测。4、闸门门叶安装闸门埋件安装完毕二期砼达到设计强度就可以进行闸门门叶安装。1）施工准备工作A、核对闸门门叶的规格与闸门埋件是否相符合。-64- B、根据图纸在自由状态下检查门叶的制造质量是否符合DL/T5018-94规范，不合格的门叶绝不能使用。C、清理门槽内的杂物，检查门槽的工作面上有无焊疤飞溅等异物，如有则应清理磨平。2）施工机具8t汽吊、三角架、钢卷尺、线坠、钢板尺、手锤、扳手、尼龙小线、木梯。3）闸门门叶安装工艺A、静平衡试验：用8t汽吊或三角架，将门叶吊起离地100mm，通过滚轮的滑道中心用线坠和钢板尺检查上、下游，左右方向的倾斜、倾斜度不应超过门高（H）的1/1000。B、门叶安装由于闸门门叶尺寸都比较小，用8t汽吊直接吊起放入门槽即可，如8汽吊无法作业可用三角架和吊链配合起吊安装，吊点，以闸门门叶吊耳为吊点将门叶插入门槽，并做起落试验。C、防腐涂漆闸门门叶安装好后按要求对闸门进行补涂防腐层。二、启闭机安装1、闸门安装完毕后即可安装启用机，启闭机安装程序如图6-2所示。2、启闭机安装①放线A、用经纬仪和铅锤将启闭机中心十字线画在启闭机机架梁上。B、根据土建提供的标高点，作出启闭机基座的标高标记。②就位：用三角架吊装就位-64- ③固定紧基础螺栓部件折洗、组装、检查运输启闭机安装调试基础埋件安装启闭机与闸门连接润滑丝杠启闭机、闸门作无水操作试验动水操作试验启闭机除锈涂漆启闭机安装程序图④复核：启闭机安装完毕基础数柱拧紧以后要重新复核以下内容。A、启闭机座的纵横向中心线与闸门吊耳实际位置测量的起吊中心线的距离之差不应超过±2mm，高程偏差不应超过±5mm。B、机座应与基础板紧密接触，其间隙在任何部位都不超0.5mm。C、螺杆安装后，其外径母线直线公差应小于1000:0.6，且全长不超过杆长的4000:1。⑤试验：A、手摇部分应转动灵活、无卡阻观象。B、传动零件运转平稳，无异常声音。⑥质量校准：符合DL/T-5019-94-64- 第八章冬雨季施工措施一、一般规定冬季施工要做好预防工作，主要有以下几点：1、经常对采用的水准点及高程点进行校核，防止发生变化，影响施工质量。2、做好施工道路的维护，道路两旁做好排水沟，保证雨雪后道路通畅。3、防止漏电、触电事故的发生，对于电器设备要做好必要的防护措施。4、防火、防雷、防毒、防冻、防滑。二、雨雪季施工对于在雨雪季时的施工，需进行雨雪季天气情况预报资料的收集，提前做好施工准备。如发生雨雪期施工，需尽快做好防护措施，特别是对砼浇筑要做好保护，防止雨雪对砼造成破坏，对于刚浇筑好的砼，要做好防雨雪措施。对砼仓面加以保护，如覆盖塑膜保护层等。1、在雨雪期施工要合理安排施工计划，保证雨期施工不受影响。2、在雨雪期基坑开挖要做好防护，防止边坡坍塌。3、对于刚浇筑好的砼表面，要做好防护措施，覆盖塑料膜等，防止雨雪冲刷，造成砼表面质量缺陷。4、对于所储存的设备物资，要防止雨雪期受潮、生锈。三、高温天气的施工对于高温天气，要提前做好天气预报资料的收集，并做好降温措施，如对砼拌合时加冰块，对运输系统及对砼仓面加设防阳光直射的遮阳棚，以达到降温的效果。同时做好砼的养护工作，及时进行洒水养护，最终保证砼的质量。1、做好高温天气的防暑降温工作，防止施工人员中暑。-64- 2、防止砼浇筑及砌筑砂浆后高温造成砼质量缺陷，做好砼的降温。四、初冬季节施工为在标书规定的施工期保质保量完成施工任务，必须在初冬季节进行施工。因此需进行初冬季节的特殊施工防护措施。1、初冬季节施工要做好防冻措施，保证机械设备的正常运转。2、初冬季节施工要做好砼、砂浆的保温，防止发生冻害。3、定期对全体施工人员进行冬期安全施工教育。-64- 第九章质量管理与保证措施一、质量方针依法经营信守合同为业主建设优良工程全员参与不断改进使企业走向先进水平依法经营：遵守国家法律、法规和行业规定，积极参与市场竞争。信守合同：以合同约束双方，充分履行企业的权利、义务和责任。为业主建设优良工程：以顾客为关注焦点，使顾客满意。全员参与：通过各种途经，不断提高全体员工的素质，共同参与质量管理体系建设。持续改进：积极采用新技术、新工艺、新方法、改进施工过程和质量管理体系的充分性、有效性和适宜性。使企业走向先进水平：最终目的是保持企业的活力，走向行业先进水平。二、质量目标优质工程进入工程本体的原材料、半成品、成品合格率100%单位工程交验优良率≥70%，在建单元工程优良率≥70%。顾客满意≥90%依据技术进步、强化内部管理、不断提高企业整体实力、保质保量按期向顾客交付满意的工程。1、建筑工程主要质量指标单位工程合格率100%单位工程优良率≥70%单元工程合格率100%单元工程优良率≥70%钢筋焊接一次合格率≥98%混凝土强度合格率100%混凝土统计强度保证率≥98%2、安装工程主要质量指标-64- 单位工程合格率100%单位工程优良率≥70%单元工程合格率100%单元工程优良率≥70%受检焊口一检合格率≥99%-64- 三、质量保证体系质量管理网络框图项目经理总工程师项目副经理质量安全科施工技术科试验室混凝土预制板施工一队混凝土预制板施工二队建筑物施工一队土方施工队安装施工队-64- 四、质量保证措施我公司根据GB/T19001:2000-ISO9001:2000《质量体系、生产、安装和服务的质量模式》标准建立健全了与本公司相适用的质量保证体系，于2007年10月通过了ISO9001:2000质量体系认证。公司承诺在工程施工过程中严格按《质量保证手册》对业主提供质量保证。工程项目部根据《质量保证手册》结合现场的实际情况，针对工程特点，制定一系列预防、改进措施，使质量体系不断完善和发展。1、质量保证体系1.1选配有项目经理资质和丰富经验的人员，组建工程项目部，配置精干必要的职能部门和专业施工队伍，抽调优秀的现场施工管理人员以及有经验的工人进场施工。1.2实行项目经理负责制，项目经理对工程全权负责，是工程质量第一责任人；建立以项目经理为首的责任制和相应的必要制度。在开工前，项目经理与其职能部门和各工程队签订“质量安全责任状”，责任要到位，制度要落实，奖惩要严明。1.3施工项目部设质检安全科，设负责人一名，设专职质检员三名，各施工队设专职质检员一名，各施工班组设专（兼）质检员二名。各级质检员分别负责各级施工（工程）项目的质量检验、检查和评定，并分别负责质检资料的收集整理，同时设置试验室，对工程施工中的原材料、施工质量进行实验检验。-64- 2、质量管理措施为确保本工程的质量目标的实现，制定完善的质量管理制度，建立三级质检制度，以单元质量检查和评定为核心，各工序及相应的质量控制层层分解，落实到班组及具体施工人员和质量检查人员，发现问题及时反馈和改正。严格遵守质量管理制度，做好质量控制。对进场的原材料做好检验工作，对不合格原材料严禁入场，把好质量关；对施工方案的可行性深入探讨，并得到监理的确认，把好技术关；对各工序的施工质量严格按相关的施工规范标准执行，不合格不转入下道工序，严把施工质量关。2.1教育入场全体施工人员，认真贯彻“百年大计、质量第一”的方针，树立“质量重于泰山”的思想，照图施工，尊重和服从监理工程师的监理和指导，一切施工行为要符合规范和设计要求，为用户着想，为业主服务，提供满意的建筑产品。2.2施工前，按照监理工程师下达的工程监理指令，项目部质量负责人应及时组织有关人员，编制质量计划，报送监理工程师审批。2.3施工前，组织全体施工人员学习招标文件及有关技术规范、规程、标准，进行“施工组织设计”交底，使所有参加施工的人员能够掌握各自工序的施工要点。2.4施工过程质量控制拟采用工序管理点控制办法。以工序质量保证分部分项（单元）工程质量，凡达不到工序质量标准的必须坚决返工，最终保证本工程项目的质量。第十章技术管理与保证措施　为了充分落实“依法经营、信守合同、为业主建设优良工程；全员参与，不断改进，使企业走向先进水平”的质量方针，确保本标段-64- 优良工程质量目标的实现，我们为本标段制定的工程技术管理方针为:“健全组织机构，强化职责落实，理顺技术秩序，严肃工艺纪律，加强技术培训，倡导技术进步，认真执行ISO9001:2000质量体系文件，为创优质工程提供一流的技术保证”。一、技术管理体系框图混凝土预制板二队混凝土预制板一队建筑物施工一队土方施工队安装施工队施工技术科项目经理项目总工-64- 二、技术岗位人员设置1、项目总工1人，主持项目部全面技术管理工作。2、施工技术科为项目部技术管理部门，设科长1人，技术管理、工程管理、计算机管理、资料管理专责工程师各1人。3、施工队设技术员5人，负责班组技术管理工作，兼施工员和质检员。三、技术管理措施我公司在多年的施工中形成了一套完整的施工技术管理制度，2004年9月通过ISO9001:2000质量保证体系认证，并坚持在各工程现场贯彻实施。针对该标段工程，为满足业主及监理单位对工程管理的要求，重新修订12项管理制度如下：（1）施工技术责任制度；（2）质量计划工作规定；（3）专业施工组织设计编审规定；（4）施工技术措施、方案编制和管理规定；（5）施工作业指导书编制和管理规定；（6）施工图纸会审制度；（7）施工技术交底制度；（8）设计变更管理制度；（9）施工现场文明施工管理制度；（10）工程成品、半成品保护管理规定；（11）工程竣工资料管理规定；（12）计量工作管理规定。-64- 四、施工技术资料管理措施施工技术资料是工程施工和工程质量检查的主要依据，施工技术资料管理的目的是能够及时、准确地向有关部门提供相关技术资料，以满足工程施工、质量检查验收及其它管理工作的需要，确保工程的顺利进行，同时为竣工资料的同步移交打下良好的基础。1、施工技术资料的范围施工图纸、设计变更、工程洽商、工程技术联系单、施工技术措施（方案）、材料、设备质量证明、其它技术资料。2、技术资料管理原则2.1采用计算机管理，以最迅速、最简捷的方式为各部门提供施工技术资料的相关信息。2.2按资料类别进行分类整理，统计和登录。2.3对有专业归属的技术资料，按专业分类管理。2.4及时进行计算机录入，并记录接收时的信息，时间具有可追溯性，记录的相关信息如下：资料名称、资料来源、接受日期、数量、性质（原件、复印件）、版次、存档柜号、接收人。2.5质量证明书（合格证）是工程监检和竣工移交的重要资料，按要求进行登录。2.6为了做到竣工资料的整理、移交与工程同步，避免不必要的重复整理，凡需移交的竣工资料，一律用蓝色或黑色钢笔（或签字笔）签字，同时执行《竣工资料整理实施细则》。-64- 第十一章安全生产、文明施工、环境保护措施一、安全文明施工目标1、无轻伤及轻伤以上的工伤事故；2、无重大交通事故、机电设备事故、火灾事故；3、扬尘、噪音达到国家规定范围内；4、安全生产率99.8%。二、安全管理网络框图项目经理总工程师副经理后勤办公室施工技术科质量安全科计划调度科砼预制板施工二队砼预制板施工一队建筑物施工一队土方施工队安装施工队-64- 1、项目经理部成立安全生产管理委员会，施工队将成立安全生产管理领导小组，作业班组成立安全生产管理小组。建立项目经理、施工队长、班长三级安全管理责任制。制定安全生产管理目标，签订责任状，实行全方位安全责任目标管理。2、项目经理部设专管机构—安全部。配备一名高级专业技术人员，两名中级专业技术人员，各工区设安全组配备一至两名安全技术人员，作业班组设一名兼职安全员。形成安全生产监督管理网。3、制定一套较完整的管理规章制度和办法，其中包括：安全生产岗位责任制度、安全生产监督检查制度、安全教育培训制度、安全技术交底制度、安全生产保证金制度、安全防火管理制度、施工机械设备安全管理办法、劳动防护用品发放和使用办法、安全奖惩办法以及各工种安全操作规程等。并根据施工生产实际要求，对这些规程、制度进行修订和完善。4、编制安全教育手册，其内容包括：施工现场一般规定，机械运转、电气管理、焊接作业、起吊作业、厂内运输、防火防爆等，发给每个职工。通过学习，提高职工的安全生产防范能力。5、职工队伍进场后，对施工人员进行安全教育及安全培训，其内容包括：安全思想教育、安全法规教育、安全技术培训、安全知识和安全纪律教育，进一步提高职工队伍安全文化素质，增强安全意识和提高自我防护能力。对从事危险性较大的施工作业人员进行岗前安全技术培训，并经考核合格后方可上岗。6、强化施工现场安全监督检查，执行施工现场安全管理标准、现场安全违章处罚办法。定期开展施工现场安全检查和考评，有效控制施工过程中不安全因素的产生及时排除事故隐患，杜绝违章作业行为。7、-64- 按照公安部门的有关规定，对易燃、易爆产品的采购、运输、加工、保管、使用等工作项目制定一系列规章制度并接受当地公安部门的监督检查。8、建立检查落实制度，定期开展安全评比工作，定期召开安全例会。会中布置，会后检查，查隐患抓措施、抓落实。三、安全生产管理制度1、建立健全安全生产网络，按项目部、施工队、班组三级设置安全员，其中项目部和施工队配备专职安全员。由项目经理、副经理、总工、技术、安全、质量等负责人组成安全文明领导小组。由项目部安全文明领导小组成员和施工队、班组安全员形成三级安全文明施工网络。项目经理为安全第一责任人。2、认真贯彻“安全第一、预防为主”的方针和“管生产必须管安全的原则”建立以项目经理为首的安全生产岗位责任制和实行安全生产文明施工与工资挂钩的奖惩制度。3、组织进场人员认真学习《建筑法》、《建筑工程质量管理条例》、《水利水电建筑安装安全技术工作规程》（SD267—88）及有关的法规、规程，要经常开展“三不伤害”活动，每月至少进行一次安全生产宣传教育。重点是换岗人员或使用新工艺、新技术、新设备的操作人员、指挥人员，特别是对新进场人员（含临时工、民工）必须进行岗前教育，特种作业人员还必须经考试合格后方可持证上岗操作。4、施工前，必须逐级进行安全技术交底，若发生安全事故，追查相应领导责任。5、为从事危险作业的职工办理意外伤害保险，支付保险费。6、施工前，项目部安全负责人应组织有关人员按施工组织设计编制安全文明施工措施计划，配备和设置安全保护及安全设施。-64- 7、严格按照施工组织设计总平面布置进行布局。施工现场主要出口应设牢固可靠的、有门牌标识的大门。入口处应设置整齐、醒目的“五牌一图”即工程概况牌、安全纪律牌、防火须知牌、门卫制度牌、卫生须知牌及现场平面布置图。8、进入施工现场人员，必须按规定穿戴好防护用品和必要的安全防护用具。9、施工期，项目部负责人应按水利部颁发的《安全检查用表》及时进行工序作业安全检查，经常进行特种作业场所的安全检查，及时发现事故苗头，消除事故隐患，确保安全施工。10、现场主要安全检查用表：安全管理检查表施工现场安全检查表加工场（车间）安全检查表施工现场用电安全检查表油库安全检查表现场交通安全检查表起重机械作业安全检查表开挖作业安全检查表回填作业安全检查表砌体作业安全检查表混凝土浇筑作业安全检查表四、安全生产措施1、开挖槽、坑、沟深度超过1.5m-64- 应按规定放坡或加可靠支撑；开挖深度超过2m，必须在边沿处设两道护身栏并设置上下人员的梯子，夜间应设红色标志灯。2、氧气瓶、乙炔瓶的安全装置齐全，严禁曝晒；两瓶间距不小于5m，与明火距离不小于10m。3、钢模板及各种材料码放稳固，高度不超过1.5m。4、木工机械、钢筋机械、起重机、搅拌机的各类防护装置齐全、灵敏、可靠，定期进行检查、整改；吊索用具必须使用合格产品。5、现场临时用电线路必须按规范埋设整齐，不采用架空线，临时引接必须采用防水电缆。施工机具、车辆及人员应与供电线路保持相应的安全距离，达不到规范规定要求时，必须采用可靠的防护措施。6、配电系统采用三相五线制的接零保护系统；实行三级配电两级漏电保护的方式；动力、照明单独设置，各类配电箱的安装和内部设置必须符合有关规定，箱内电器必须可靠完好；其选型定值符合规定，开关电器标明用途，严禁使用木制闸箱，各种机具的金属外壳均需接零保护。7、移动式机械设备和手持电动机具应符合国家标准的有关规定；工具的电源线插头、插座应完好无损，电源线不得任意接长和调换，维修和保管应由专人负责。8、电焊机应单独设开关并装设漏电保护装置。一次线长度不大于5m，二次线长度小于30m，两侧接线应接牢固，并安装可靠防护罩。双线到位不得借用金属管道、脚手架等作回地线路，不得泡在水中。9、构件吊装时，吊点位置要正确，钢丝绳索选择合理。吊装作业要编制单独的安全作业措施，由专人指挥操作。五、文明施工管理措施-64- 我公司在多年的施工生产中，视文明施工为精神文明建设的重要内容，用文明施工提高企业的知名度，树立企业的良好形象。认真贯彻“谁主管、谁负责”的精神。针对政治思想工作、施工现场管理、环境卫生管理等方面制订了一系列保证措施，争创文明、安全、卫生工地。在工程开工的同时，组建由项目经理直接领导，一位项目副经理主抓的安全生产、文明施工监督和管理机构，负责组织和监督本工程文明施工措施的落实。由人事、安全、质检部门具体负责工地的管理和监督检查。各作业队及生产班组的安全员同时兼文明施工监督员，负责本队、本班的文明施工监督，具体措施如下。1、加强职工政治思想教育，严格劳动纪律。对职工进行思想道德、职业道德、家庭美德、社会公德的“四德”教育，提高职工素质。通过教育、培训，锻炼一支政治觉悟过硬的队伍。2、增强法制观念，遵守国家及地方法律法规，尊重地方风俗习惯，依靠地方各级政府，搞好同当地群众的团结。3、加强规范化管理，施工现场所有施工管理人员和操作人员着装统一、整齐；必须佩戴证明其身份的工作牌，工作牌标明姓名、头衔、编号。4、在施工中广泛开展劳动竞赛。比质量、比安全、比进度、比团结、比遵守劳动纪律等活动。5、各项施工生产活动严格按照有关规程规范作业，杜绝野蛮施工和盲目施工。6、施工场地设各种标牌，包括工程简介、场地平面布置图、安全工地建设标准、值班制度及各种标语口号。7、施工材料分类堆放，堆码整齐，并设标识牌。施工风、水、电管线路按规划布置，铺设整齐有序固定牢靠。-64- 8、施工设备严禁乱停乱放，必须在指定地点有序停放，保证施工场内外道路畅通并对车辆经常冲洗、擦拭和保养，确保车辆的车况、车貌和完好率。9、材料码放、临时设施布置严格按照施工平面总布置图放置，不得乱堆、乱放。现场机具、材料码放整齐符合要求，施工现场内应有排水措施，须组织专人进行养护，不得妨碍交通，保持排水畅通。10、施工现场交通道路应保持畅通，运输频繁的交叉路口，应设专人指挥，危险地段要悬挂标志牌，夜间设警示灯，装卸易损、易变形物件，严禁抛掷。11、现场保持清洁，垃圾及时清理；施工废料及时清运。12、现场材料保管应依据材料性能采取必要的防雨、防潮等防损坏措施，贵重、危险品及时入库。13、施工现场应节约用水、用电，消灭长流水和长明灯。14、拆模板不准乱仍、乱砸和任意截锯，施工现场应保持整洁卫生。15、现场厕所应有专人保洁，及时打药，防止蚊蝇孽生。16、工程完工后，按要求及时拆除所有工地围栏、安全防护设施和其它临时设施，并将工地及周围环境整理清洁，做到工完、料清、场地净。第十二章施工承诺如果中标，我们将按照标书规定和工程设计要求全力以赴，合理配置人力、财力和施工机械；组建工程施工项目部，选派优秀的施工指挥人员和有丰富经验的专业施工队伍进场施工。一、工程质量承诺1、保证施工工程质量达到国家优良标准。-64- 2、遵照《中华人民共和国建筑法》，执行工程质量保修制度，按其规定和要求进行回访和保修。二、工程进度承诺按照招标文件要求，科学组织施工，合理安排进度计划，确保按期完工，并达到优良工程目标。三、安全生产和文明施工承诺1、保证做到无重大人身伤亡事故。2、保证做到无重大施工机械、设备事故。3、保证做到无重大火灾事故。4、保证做到文明施工，争创安全、文明建设工地。四、环境保护承诺1、保证按监理工程师的指令弃渣。2、保证施工废水排放安全有序。3、保证按标书及监理人的要求做好其它环保工作。-64- 附表一：拟投入本标段的主要施工设备表序号设备名称型号规格数量国别产地制造年份额定功率（kw）生产能力用于施工部位备注1搅拌机0.35m36呼市20055.50.35m3砼结构2电焊机30KW3江苏200630钢筋制安3挖掘机1.6m32山东20061452000m3土方4挖掘机1.0m33日本20061201500m3土方5自卸汽车15t10一汽200513510t土方6推土机120HP4宣化2005118100m3/h土方7推土机88HP6宣化2006108土方8振动碾2陕西2004148土方回填9平板振动夯5陕西2005土方回填10蛙式打夯机5陕西2006土方回填11装载机ZL50C1徐州20041105m3土方、砼12载重汽车8t1一汽2005888t运输13吊车16t1200314616t安装14货车5.0t1呼市2004855t运输15机动翻斗车1t5呼市2004301t砼16发电机60kw1上海20046017发电机30kw7上海20063018水泵2〞10呼市20062.2排水-64- 附表二：拟配备本标段的试验和检测仪器设备表序号仪器设备名称型号规格数量国别产地制造年份已使用台时数用途备注1砼回弹仪HP—2252上海2001380砼试验2砂石级配分析仪1上海2001380砼试验3砼标准养护箱HY—2001呼市2001380砼试验4液压万能试验机WE—1001上海2001380砼试验5环刀3呼市2006120土方6天平1北京2006150土方7经纬仪J21北京20041800测量8水准仪S32北京20031800测量9全站仪1广州2005680测量-64- 附表三：劳动力计划表单位：人工种按工程施工阶段投入劳动力情况2009.10.1—2009.11.152010.4.1—2010.6.302010.7.1—2010.11.4管理人员665砼工101220钢筋工20模板工81020安装工5排水工10司机5810测量人员16其他60725490118150-64- 表四：施工平面布置图施工平面布置图　区段Ⅰ基地区段Ⅱ基地主基地道路道路基地道路路　　　　　北干渠北干渠　　　　　3+0502112+1052　预制场　　　　用途面积（m2）位置　生活福利设施1260主基地和各区段基地分别布置　试验室30主基地　调节料场500主基地和各区段基地分别布置　拌合系统及预制场6000主基地布置　综合仓库120主基地和各区段基地分别布置　钢木加工厂200主基地和各区段基地分别布置　综合修理厂120主基地　　　　　　　　-64- 附表四：计划开、竣工日期和施工进度横道图时间日期工程名称2009年2010年10月11月12月1月2月3月4月5月6月7月102030102030102030102030102030102030102030102030102030102030一、施工准备5d二、北干渠预制1、C20砼预制板预制20d105d2、建筑物构件预制75d-64- 附表四：计划开、竣工日期和施工进度横道图时间日期工程名称2010年2011年8月9月10月11月12月1月2月3月4月5月102030102030102030102030102030102030102030102030102030102030三、北干渠1、渠道衬砌3+050-12+10572d2、黄河大堤穿堤闸25d3、金家圪堵节制闸拆除7d4、大喇嘛尧节制闸拆除重建30d5、支渠进水闸拆除重建（9座）31d6、北干渠退水闸重建26d7、喜成尧桥拆除重建22d四、团结干渠1、哈素海退水渠穿堤闸拆除改造20d2、五台营节制闸新建30d五、大喇嘛尧管理房30d六、五台营管理房32d-64- 七、完工清理4d-64- 附表六：临时用地表用途面积（m2）位置需用时间生活区1260施工区域附近村镇12个月钢木加工场200施工主基地（附近村镇）12个月砼拌和系统50建筑物附近12个月水泥库20施工主基地（附近村镇）12个月仓库及修理车间120施工主基地（附近村镇）12个月停车场及油库200施工区域附近村镇12个月材料库500施工主基地（附近村镇）12个月预制场及骨料堆放场6000施工主基地及建筑物附近12个月-64-'
